Дипломный проект №1234 «Торгово-офисное здание в г. Ставрополе» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий и предназначен для размещения магазина, кафе, офисных помещений и конференц-зала. Проект выполнен с учетом современных требований к общественным зданиям и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1234 предлагает оптимальное соотношение цены и качества.

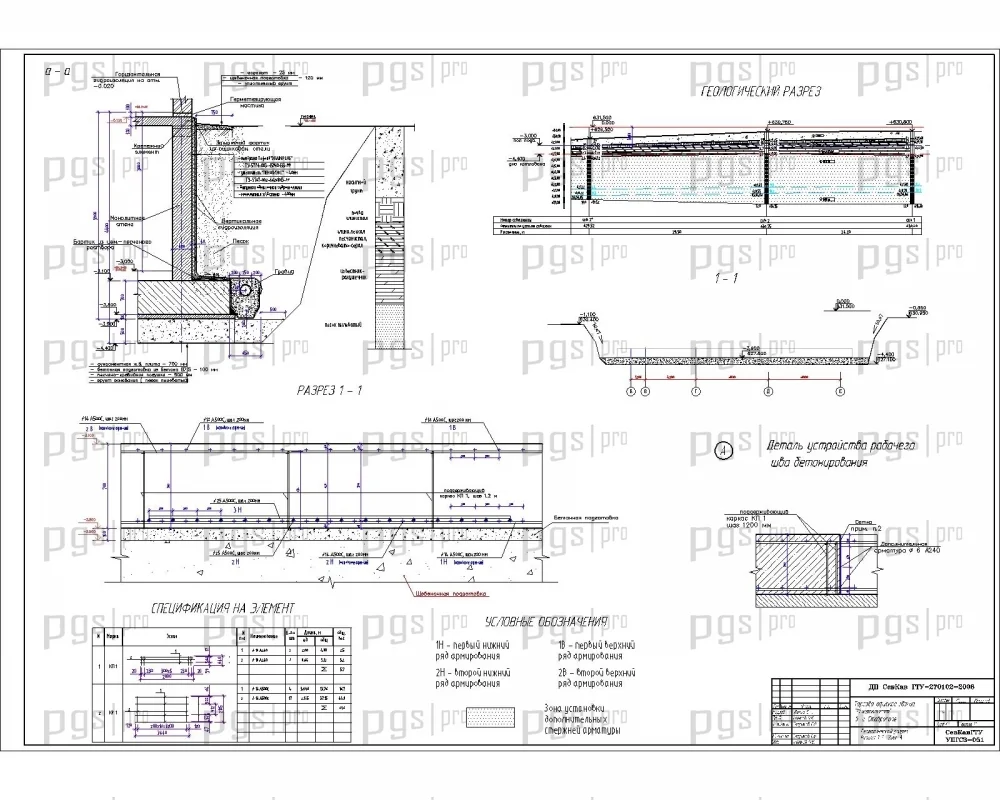

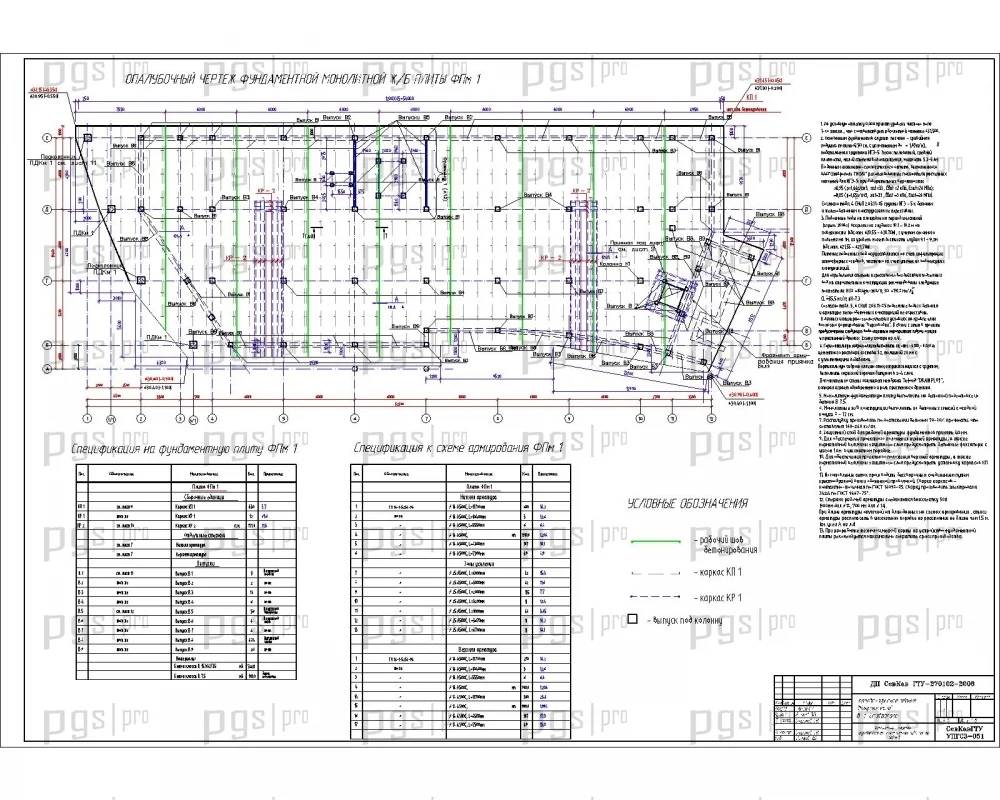

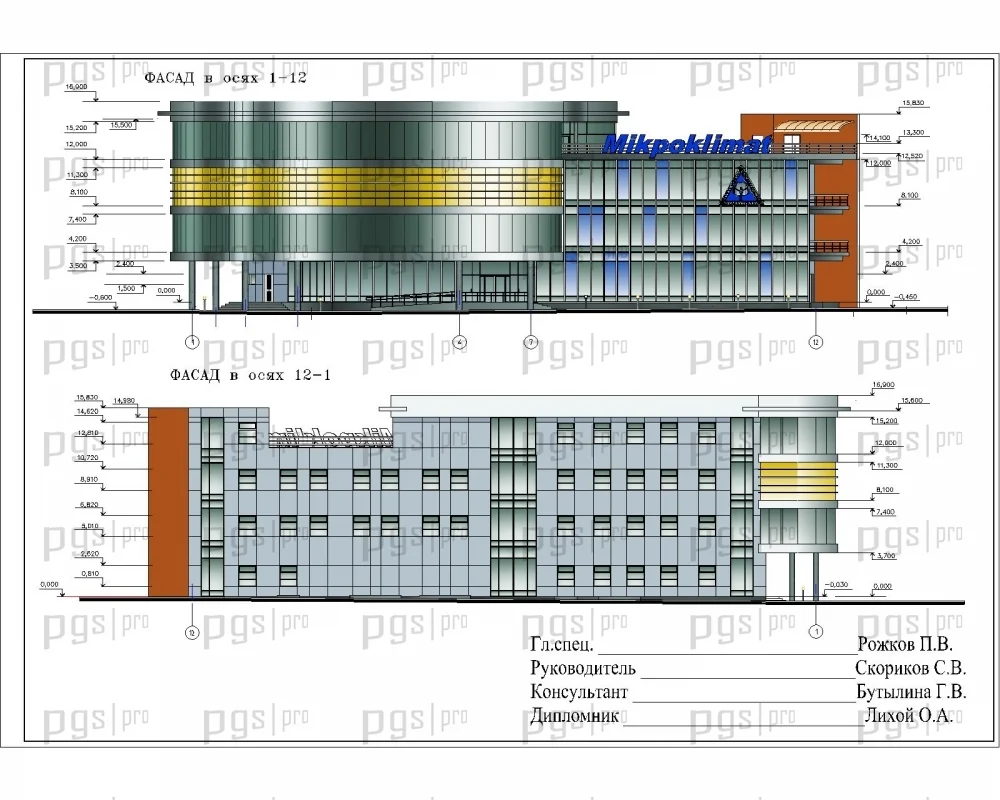

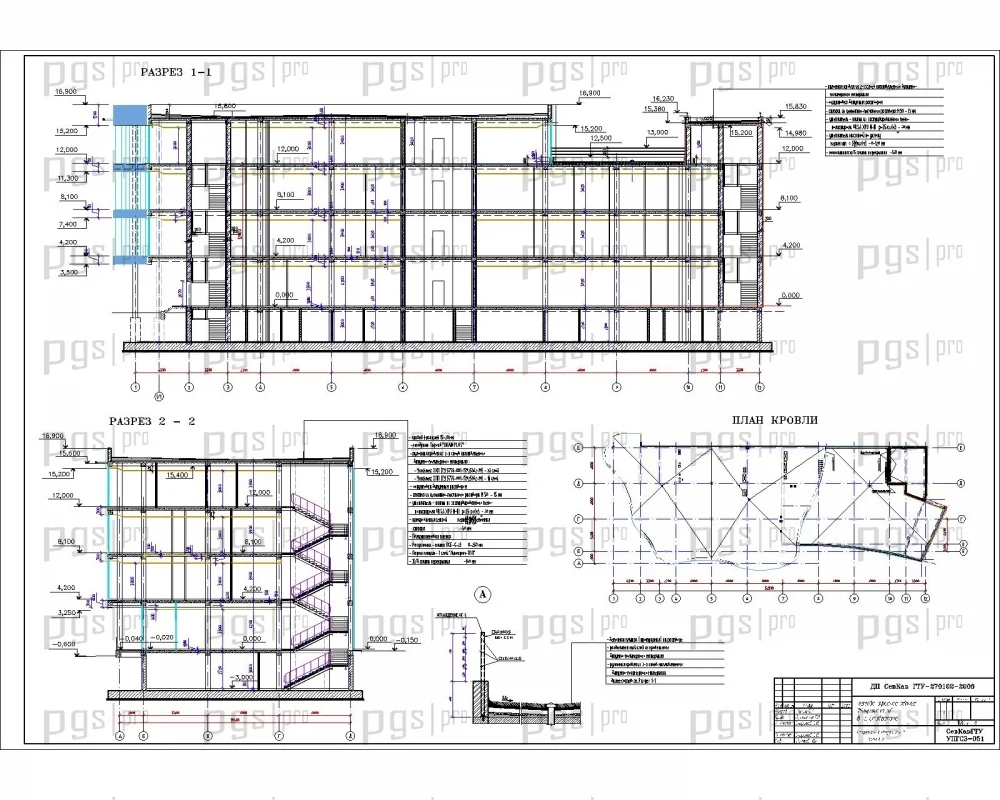

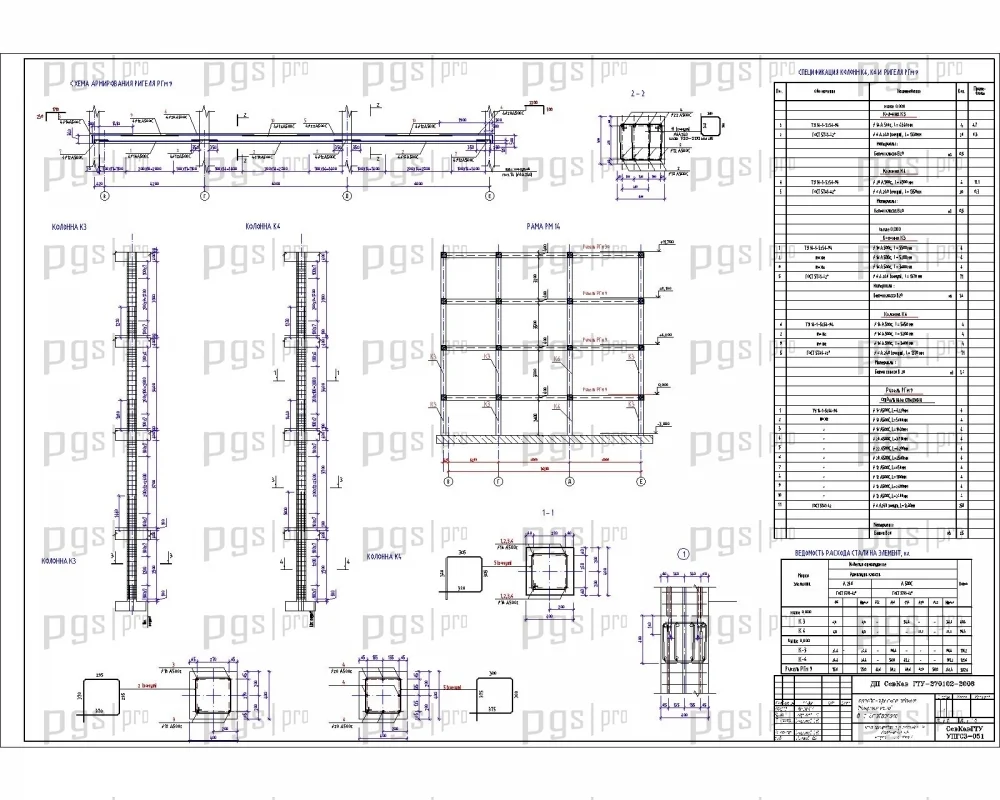

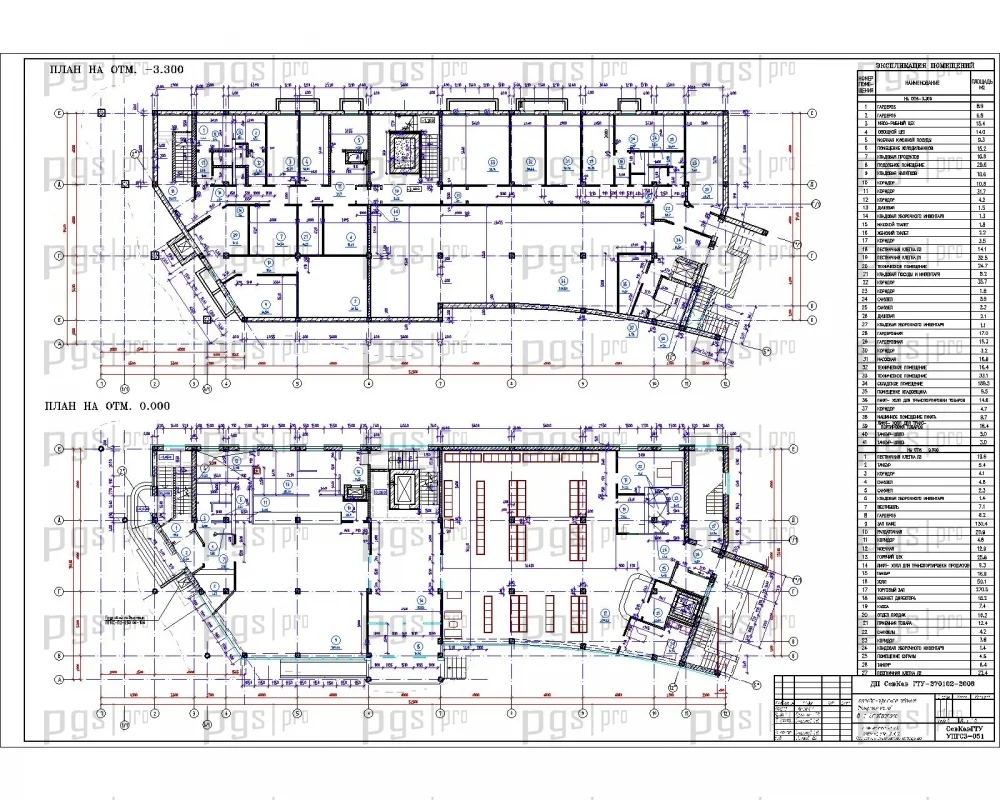

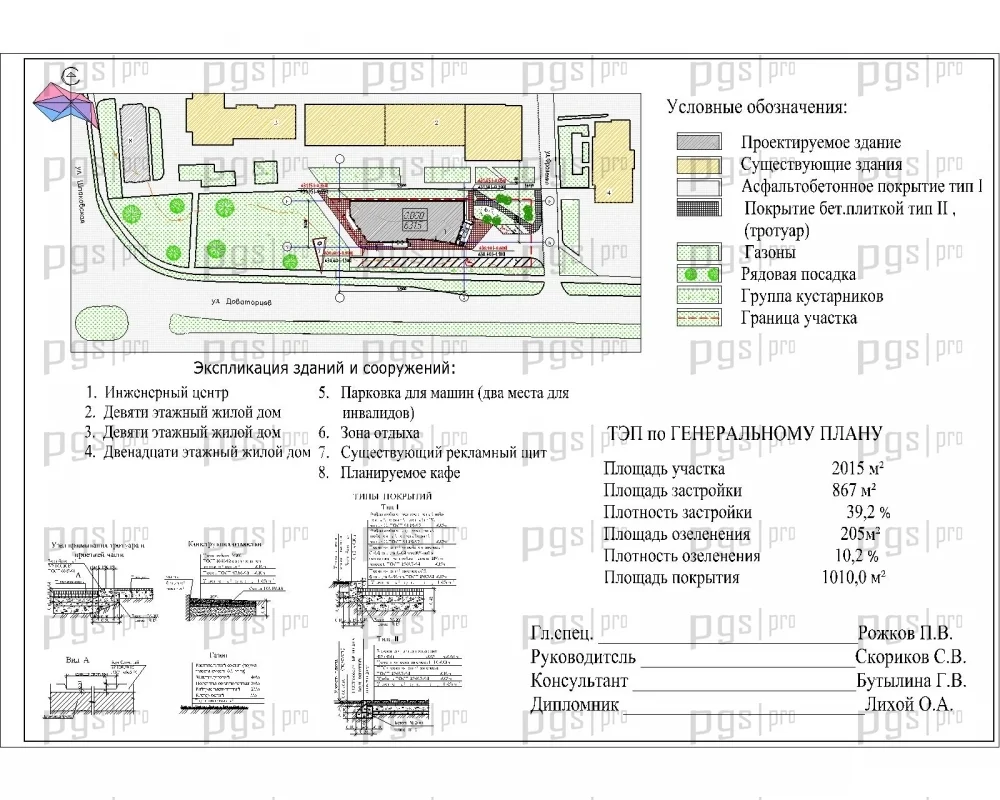

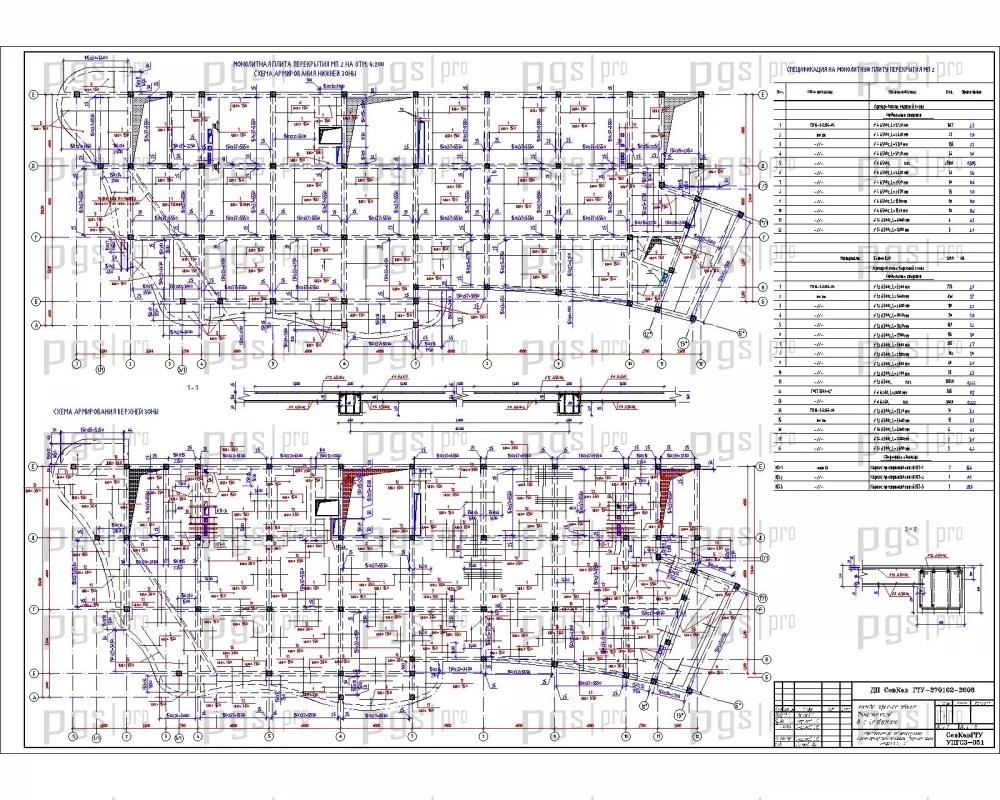

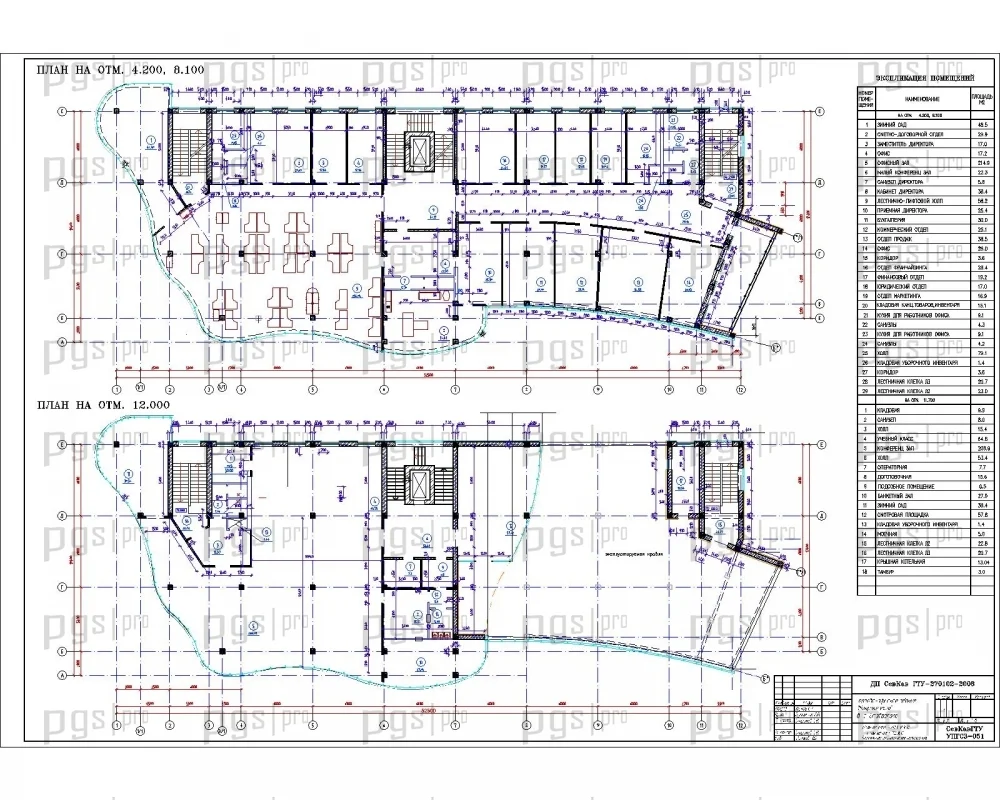

Состав графической части: фасады, генеральный план, план на отм. -3.300, план на отм. 0.000, план на отм. 4.200, план на отм. 8.100, план на отм. 12.000, разрезы, план кровли, конструирование фундаментов, конструирование фундаментной монолитной плиты, конструирование монолитной плиты перекрытия, конструирование строительных конструкций, технологическая карта на кирпичную кладку, календарный план, строительный генплан.

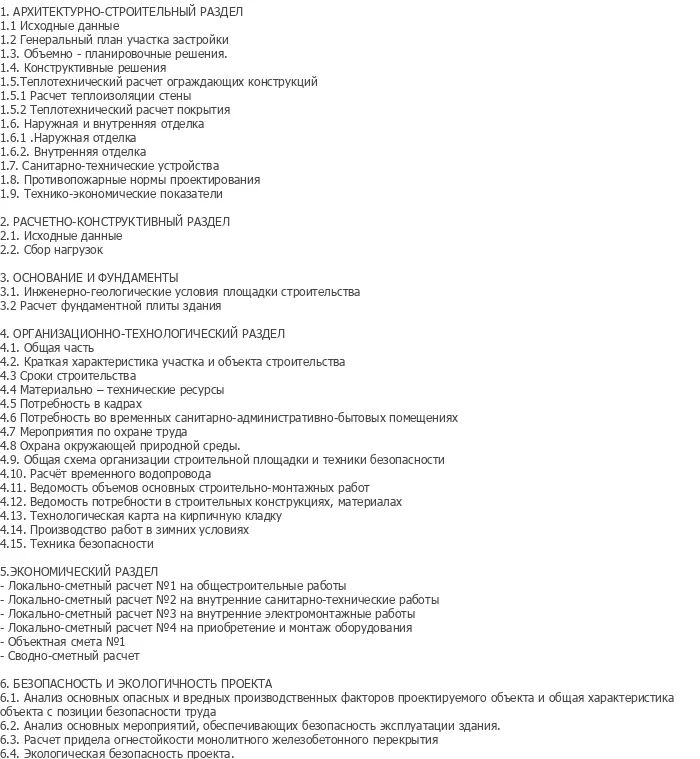

Состав пояснительной записки: исходные данные, генеральный план участка застройки, объемно-планировочные решения, конструктивные решения, теплотехнический расчет ограждающих конструкций, наружная и внутренняя отделка, санитарно-технические устройства, противопожарные нормы проектирования, технико-экономические показатели, расчетно-конструктивный раздел, основания и фундаменты, организационно-технологический раздел, экономический раздел, безопасность и экологичность проекта.

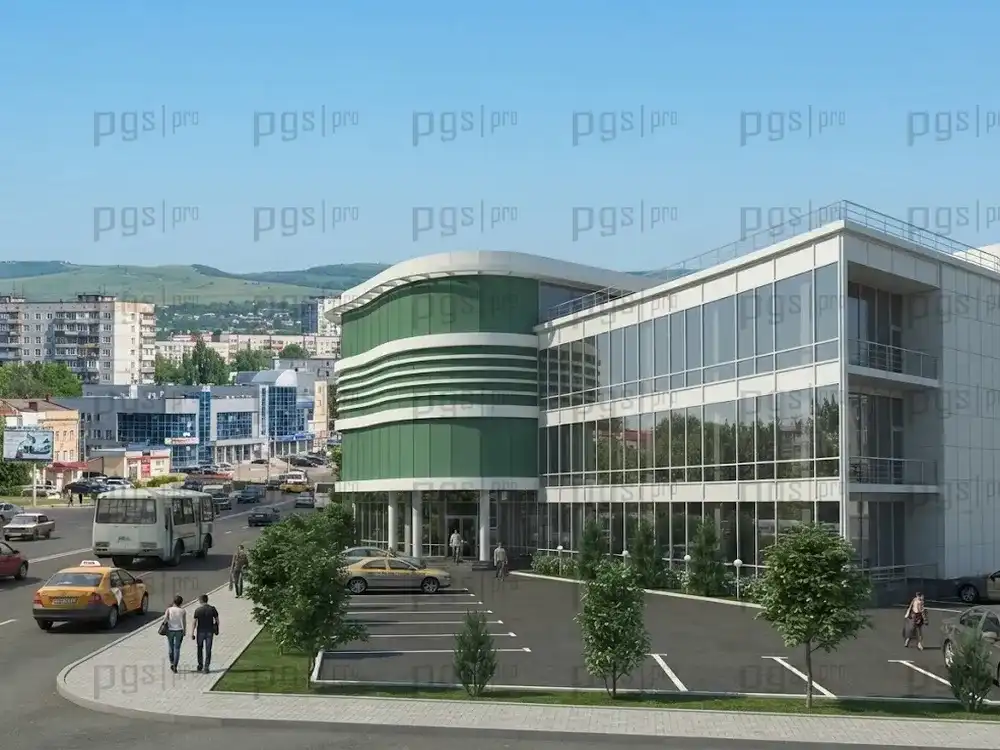

Проектируемый объект — четырехэтажное торгово-офисное здание с подвальным этажом, расположенное в г. Ставрополе. Данный шаблон проекта разработан с учетом требований СНиП 2.08.02-89 «Общественные здания и сооружения», СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», а также с учетом требований доступности зданий и сооружений для маломобильных групп населения СНиП 35-01-2001. Здание имеет сложную форму в плане с габаритными размерами 19,400 × 17,400 м.

Торгово-офисное здание предназначено для размещения магазина, кафе, офисных помещений и конференц-зала. Проектируемый магазин относится к предприятиям розничной торговли специализированного типа по продаже радио-вещательной техники и приборов. Торговый зал предусмотрен на первом этаже здания. Общая площадь магазина — 646,87 кв. м, в т.ч. площадь торгового зала — 273,0 кв. м; площадь складского помещения — 189,5 кв. м. Режим работы проектируемого магазина — односменный. Число рабочих мест — 25.

Складские, подсобные и служебно-бытовые помещения магазина запроектированы в подвальном этаже. Для доставки товаров на склад предусмотрен грузовой лифт. На первом этаже проектом предусмотрено кафе на 68 посадочных мест, производственные цеха кафе и санитарно-технические помещения для посетителей. Подготовительные цеха и кладовые кафе, а также служебно-бытовые помещения персонала запроектированы в подвальном этаже здания. Подготовленная продукция поступает на первый этаж с помощью грузового лифта; грузоподъемность 100 кг, V=0,3 м/с. Режим работы проектируемого кафе — двухсменный. Число рабочих мест — 17.

На втором и третьем этажах проектируемого здания предусмотрены офисные помещения с кабинетами для руководства и сотрудников. Режим работы проектируемого офиса — односменный. Общая площадь кабинетов офисных помещений — 547,4 кв. м на каждом этаже. Число рабочих мест — 70 на каждом этаже. На последнем этаже предусмотрен конференц-зал на 99 посадочных мест с учебным классом на 32 места и банкетным залом на 16 мест, а также договорная, моечная и подсобные помещения. Для межэтажных связей этажей предусмотрены и служат лестницы Л-1, Л-2, Л-3 и лифт пассажирский, грузоподъемностью Q=1000 кг, V=1,0 м/с.

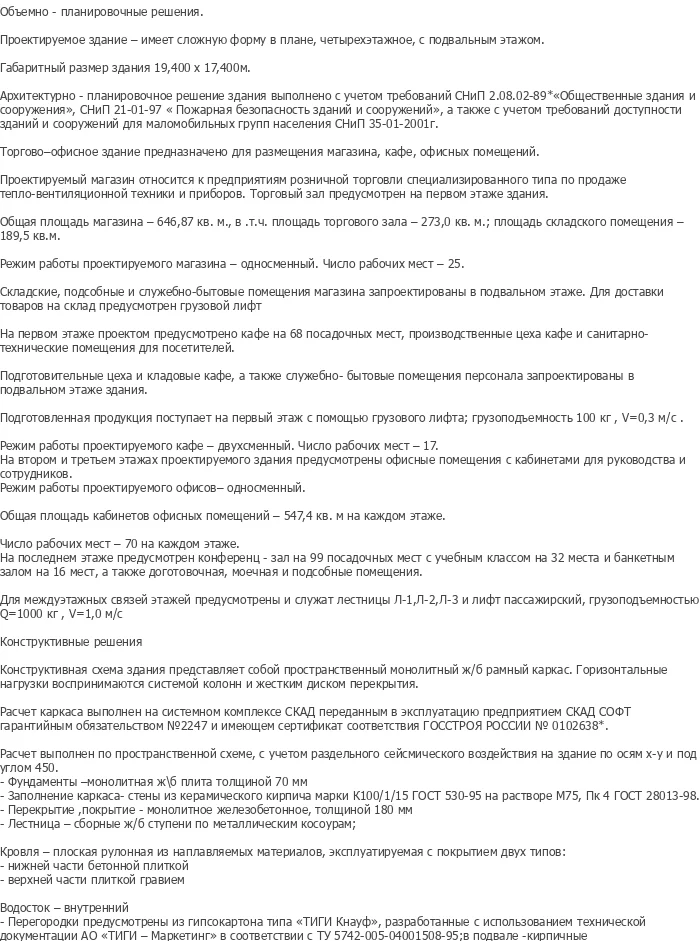

Архитектурно-планировочное решение здания выполнено с учетом требований СНиП 2.08.02-89 «Общественные здания и сооружения», СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», а также с учетом требований доступности зданий и сооружений для маломобильных групп населения СНиП 35-01-2001. Проектируемое здание имеет сложную форму в плане, четырехэтажное, с подвальным этажом. Габаритный размер здания 19,400 × 17,400 м.

Функциональные связи в здании решены поэтажно с четким зонированием торговой, общественной, офисной и конференц-зон:

• Первый этаж (торгово-общественная зона): торговый зал магазина площадью 273,0 кв. м, кафе на 68 посадочных мест, производственные цеха кафе, санитарно-технические помещения для посетителей, входная группа с холлом.
• Подвальный этаж (хозяйственно-складская зона): складские помещения магазина площадью 189,5 кв. м, подготовительные цеха и кладовые кафе, служебно-бытовые помещения персонала, грузовой лифт для доставки товаров и продукции.
• Второй и третий этажи (офисная зона): офисные помещения с кабинетами для руководства и сотрудников, общей площадью 547,4 кв. м на каждом этаже, по 70 рабочих мест на каждом этаже.
• Четвертый этаж (конференц-зона): конференц-зал на 99 посадочных мест с учебным классом на 32 места и банкетным залом на 16 мест, договорная, моечная и подсобные помещения.

Для межэтажных связей этажей предусмотрены и служат лестницы Л-1, Л-2, Л-3 и лифт пассажирский, грузоподъемностью Q=1000 кг, V=1,0 м/с. Водосток — внутренний. Перегородки предусмотрены из гипсокартона типа «ГИПС Кнауф», разработанные с использованием технической документации АО «ТИГИ — Маркетинг» в соответствии с ТУ 5742-005-04001508-95; в подвале — кирпичные.

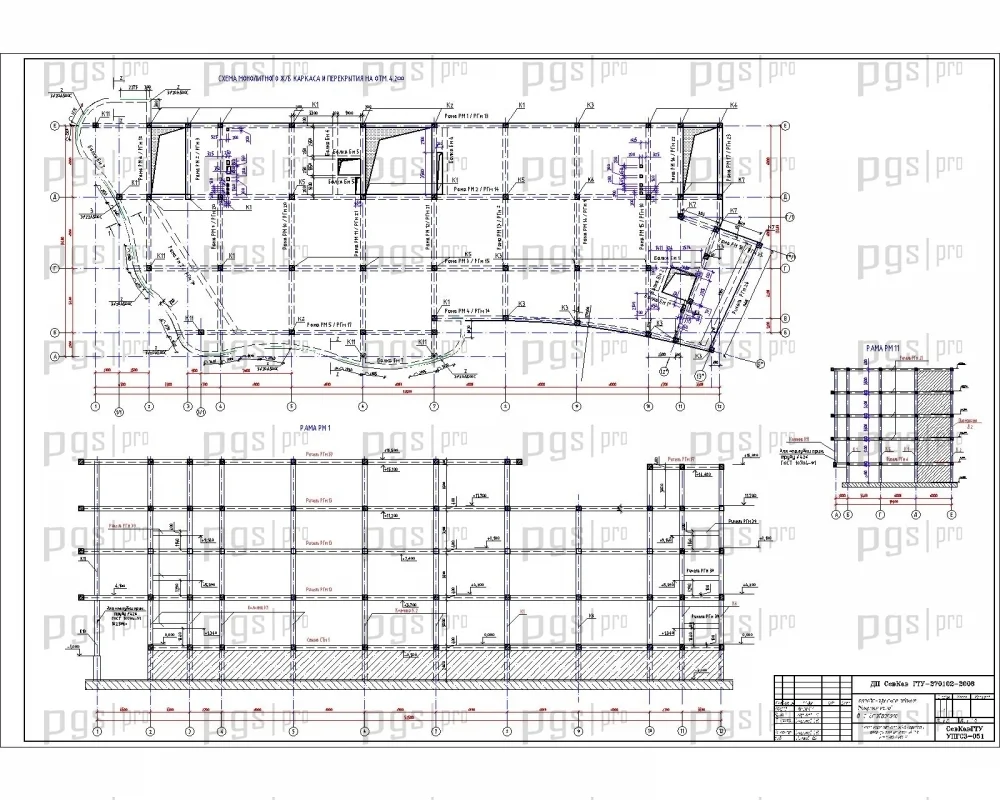

Конструктивная схема здания представляет собой пространственный монолитный ж/б рамный каркас. Горизонтальные нагрузки воспринимаются системой колонн и жестким диском перекрытия. Расчет каркаса выполнен на системном комплексе СКАД, переданным в эксплуатацию предприятием СКАД СОФТ (свидетельство обязательного сертификата №92247 и имеющим сертификат соответствия ГОССТРОЯ РОССИИ № 0102638).

Расчет выполнен по пространственной схеме, с учетом раздельного сейсмического воздействия на здание по осям X-Y и под углом 45°. Фундаменты — монолитная ж/б плита толщиной 70 мм. Заполнение каркаса — стены из керамического кирпича марки К100/1/15 ГОСТ 530-95 на растворе М75, Пк 4 ГОСТ 28013-98. Перекрытие, покрытие — монолитное железобетонное, толщиной 180 мм. Лестницы — сборные ж/б ступени по металлическим косоурам.

Кровля — плоская рулонная из наплавляемых материалов, эксплуатируемая с покрытием двух типов: нижней части бетонной плиткой, верхней части плиткой гравием. Данный ПГС дипломный проект включает полный расчетно-конструктивный раздел с расчетом фундаментной плиты, монолитных перекрытий и строительных конструкций в программном комплексе SCAD.

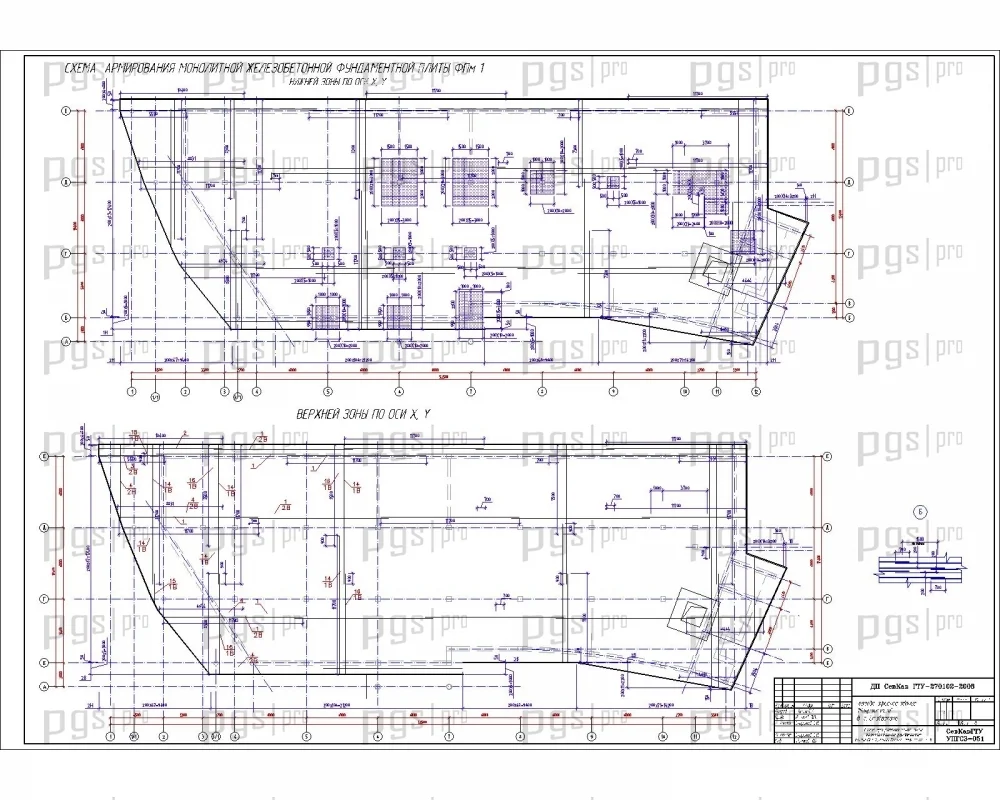

Расчетная часть проекта включает сбор нагрузок, расчет фундаментной плиты здания, конструирование монолитной плиты перекрытия, конструирование строительных конструкций. Расчет конструкций произведен в программном комплексе «SCAD» с учетом раздельного сейсмического воздействия на здание по осям X-Y и под углом 45°.

Организационно-технологический раздел проекта включает общую часть, краткую характеристику участка и объекта строительства, сроки строительства, материально-технические ресурсы, потребность в кадрах, потребность во временных санитарно-административно-бытовых помещениях, мероприятия по охране труда, охрана окружающей природной среды, общую схему организации строительной площадки и техники безопасности, расчет временного водопровода, ведомость объемов основных строительно-монтажных работ, ведомость потребности в строительных конструкциях, материалах, технологическую карту на кирпичную кладку, производство работ в зимних условиях, технику безопасности.

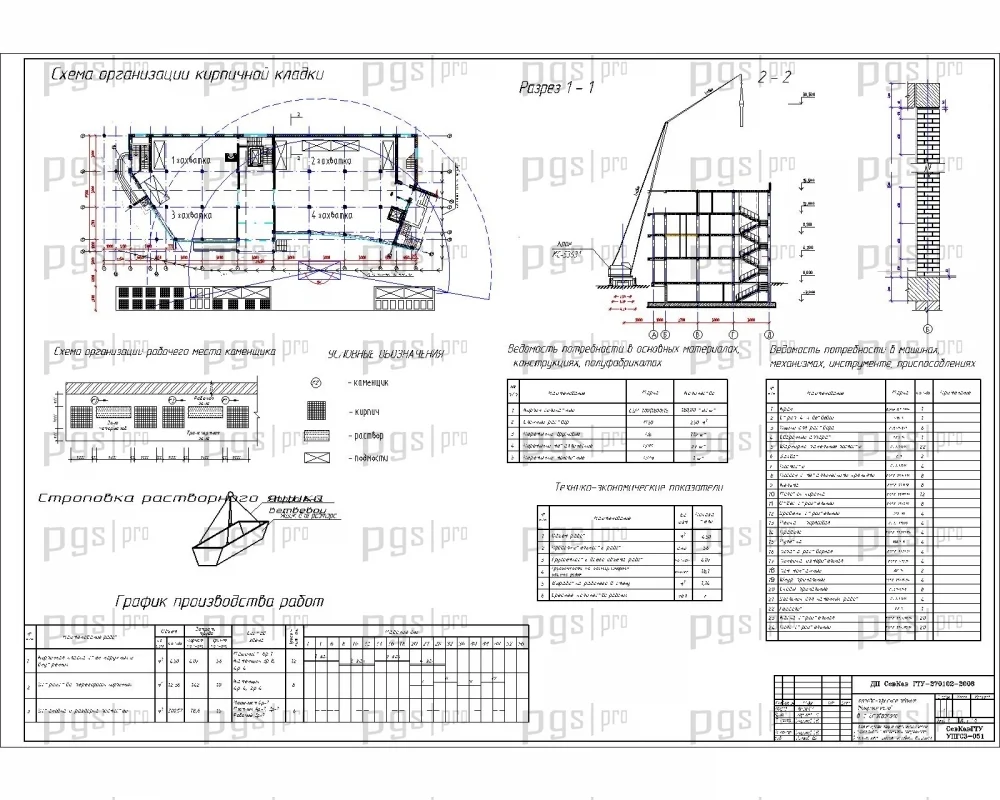

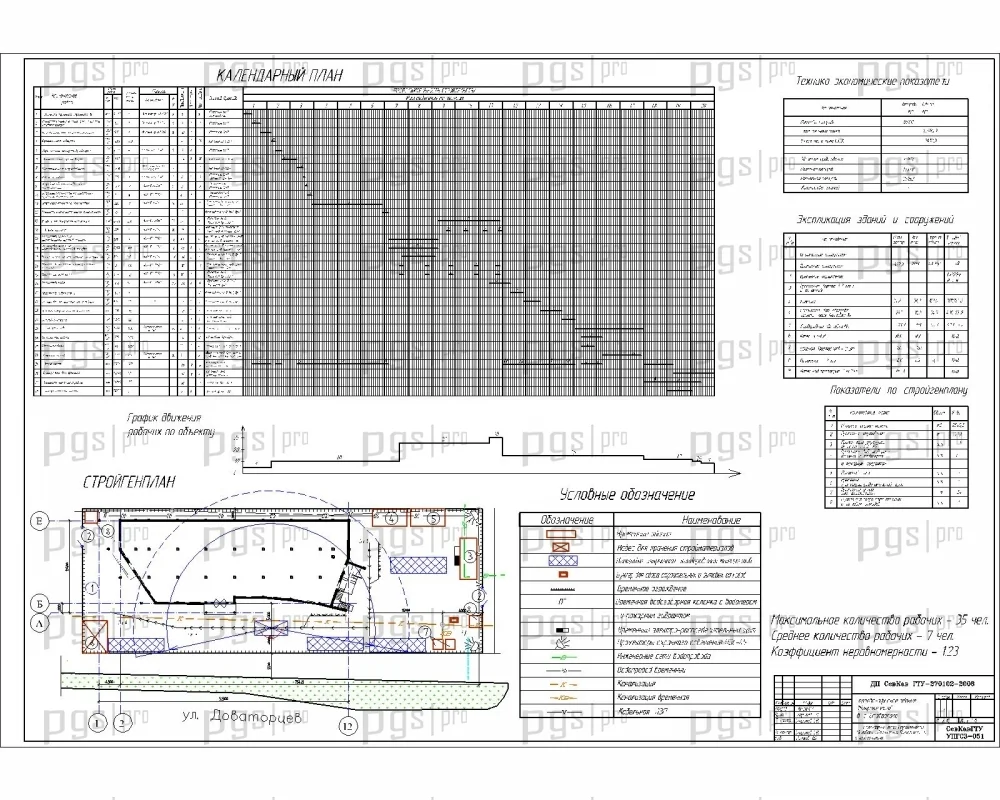

Технологическая карта на устройство кирпичной кладки содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Календарный план и строительный генплан обеспечивают рациональную организацию строительного процесса с учетом сроков, ресурсов и требований безопасности.

Экономический раздел включает локально-сметный расчет №1 на общестроительные работы, локально-сметный расчет №2 на внутренние санитарно-технические работы, локально-сметный расчет №3 на внутренние электромонтажные работы, локально-сметный расчет №4 на приобретение и монтаж оборудования, объектные сметы №1 и сводно-сметный расчет. Раздел безопасности и экологичности проекта содержит анализ опасных и вредных производственных факторов, мероприятия по обеспечению безопасности эксплуатации здания, расчет предела огнестойкости монолитного железобетонного перекрытия и экологическую безопасность проекта.

Диплом №1234 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 83 листа пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: четырехэтажное здание с подвалом и сложной формой в плане — демонстрирует высокий уровень проектирования.
• Современный расчет: расчет конструкций произведен в программном комплексе SCAD с учетом сейсмического воздействия.
• Разнообразие функциональных зон: магазин, кафе, офисные помещения, конференц-зал — комплексный подход к проектированию общественного здания.
• Практическая направленность: технологическая карта на кирпичную кладку, календарный план, строительный генплан.
• Монолитное железобетонное строительство: фундаментная плита, монолитные перекрытия, рамный каркас — актуальные конструктивные решения.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1234 по доступной цене — 5 000 рублей. Данная дипломная работа подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. В отличие от типового проекта 2 этажного жилого дома, данный объект представляет собой сложное общественное здание с разнообразными функциональными зонами и современными конструктивными решениями.

>
