Дипломный проект №1235 «СТО легковых автомобилей в г. Междуреченск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для технического обслуживания и ремонта легковых автомобилей. Проект выполнен с учетом сейсмических воздействий и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Стоимость работы составляет 5 000 рублей.

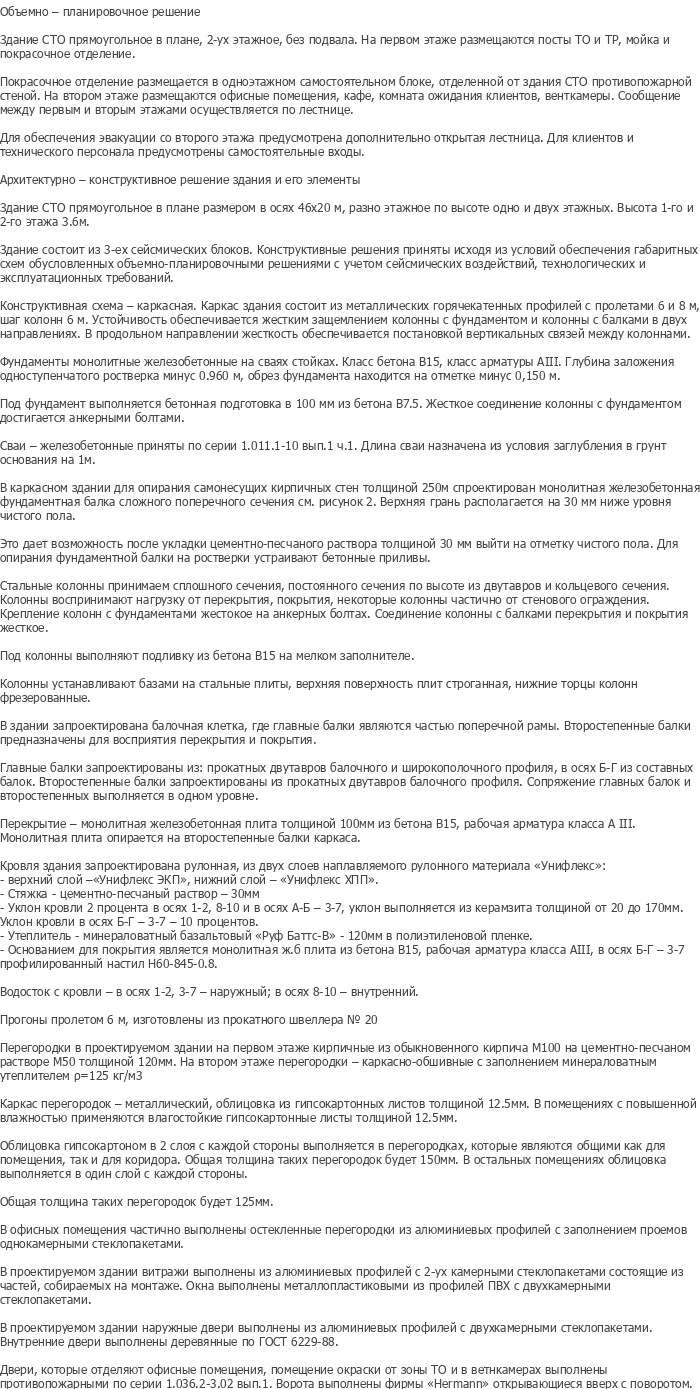

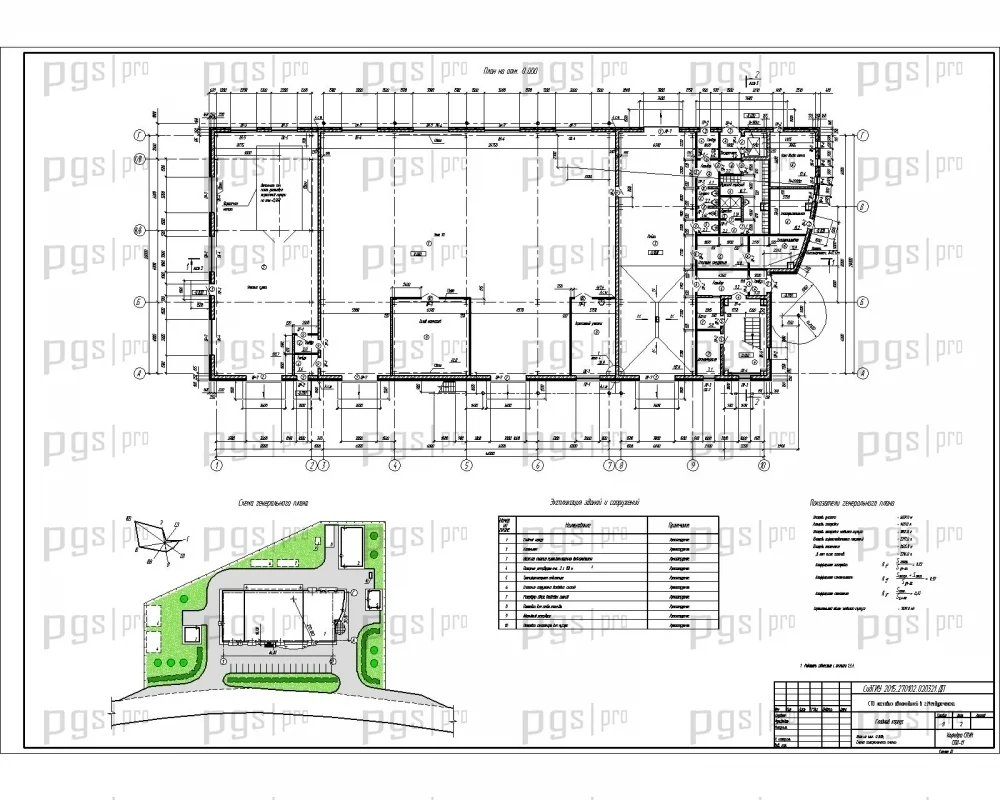

Проектируемый объект — станция технического обслуживания легковых автомобилей в городе Междуреченск, представляющая собой двухэтажное здание прямоугольное в плане без подвала с габаритными размерами 46×20 м. Данный ПГС дипломный проект разработан с учетом сейсмических воздействий и современных требований к промышленным зданиям. На первом этаже размещаются посты ТО и ТР, мойка и покрасочное отделение. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию промышленных и общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1235 предлагает полный комплект документации с архитектурными визуализациями.

Здание состоит из 3-х сейсмических блоков. Конструктивные решения приняты исходя из условий обеспечения габаритных размеров, обусловленных объемно-планировочными решениями с учетом сейсмических воздействий, технологических и эксплуатационных требований. Покрасочное отделение размещается в одноэтажном самостоятельном блоке, отделенной от здания СТО противопожарной стеной. На втором этаже размещаются офисные помещения, кафе, комната ожидания клиентов, венткамеры. Сообщение между первым и вторым этажами осуществляется по лестнице.

Для обеспечения эвакуации со второго этажа предусмотрена дополнительно открытая лестница. Для клиентов и технического персонала предусмотрены самостоятельные входы. Здание СТО прямоугольное в плане размером в осях 46х20 м, разноэтажное по высоте одно и двух этажных. Высота 1-го и 2-го этажа 3,6 м.

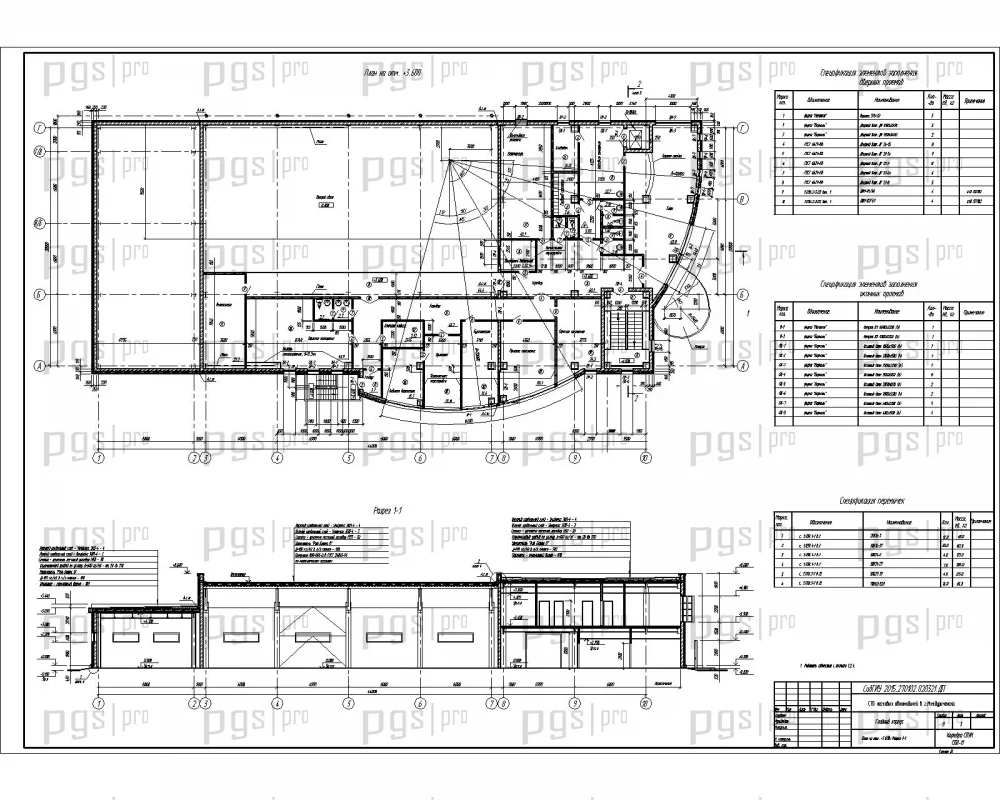

Объемно-планировочные решения продиктованы технологическими, градостроительными, климатическими и природно-геологическими условиями строительства. На первом этаже размещаются посты ТО и ТР, мойка и покрасочное отделение. Покрасочное отделение размещается в одноэтажном самостоятельном блоке, отделенной от здания СТО противопожарной стеной. На втором этаже размещаются офисные помещения, кафе, комната ожидания клиентов, венткамеры. Сообщение между первым и вторым этажами осуществляется по лестнице.

Перегородки в проектируемом здании на первом этаже кирпичные из обыкновенного кирпича М100 на цементно-песчаном растворе М50 толщиной 120мм. На втором этаже перегородки — каркасно-обшивные с заполнением минераловатным утеплителем плотностью 125 кг/м3. Каркас перегородок — металлический, обшивка из гипсокартонных листов толщиной 12,5мм. В помещениях с повышенной влажностью обшивка из влагостойких гипсокартонных листов толщиной 12,5мм. Обшивка гипсокартоном в 2 слоя с каждой стороны выполняется в перегородках, которые являются общими как для помещения, так и для коридора. Общая толщина таких перегородок будет 150мм. В остальных помещениях обшивка выполняется в один слой с каждой стороны. Общая толщина таких перегородок будет 125мм.

В офисных помещениях частично выполнены остекленные перегородки из алюминиевых профилей с заполнением проемов однокамерными стеклопакетами. В проектируемом здании витражи выполнены из алюминиевых профилей с 2-ух камерными стеклопакетами состоящие из частей, собираемых на монтаже. Окна выполнены металлопластиковыми из профилей ПВХ с двухкамерными стеклопакетами. В проектируемом здании наружные двери выполнены из алюминиевых профилей с двухкамерными стеклопакетами. Внутренние двери выполнены деревянные по ГОСТ 6629-88. Двери, которые отделяют офисные помещения, помещение окраски от зоны ТО и в венткамерах выполнены противопожарными по серии 1.036.2-3.02 вып.1. Ворота выполнены фирмы «Herman» открывающиеся вверх с прорезом.

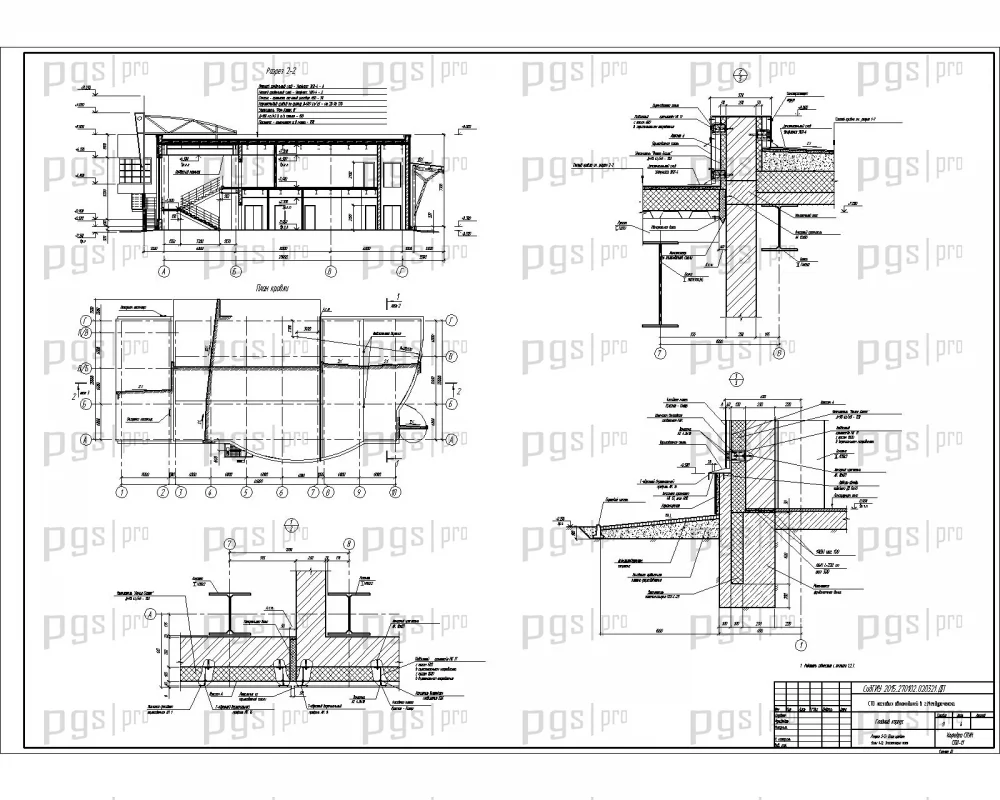

Конструктивная схема — каркасная. Каркас здания состоит из металлических горячекатаных профилей с пролетами 6 и 8 м, шаг колонн 6 м. Устойчивость обеспечивается жестким защемлением колонны с фундаментом и колонны с балками в двух направлениях. В продольном направлении жесткость обеспечивается постановкой вертикальных связей между колоннами. Фундаменты монолитные железобетонные на сваях стойках. Класс бетона В15, класс арматуры АIII. Глубина заложения одноступенчатого ростверка минус 0.960 м, обрез фундамента находится на отметке минус 0,150 м. Под фундаментом выполняется бетонная подготовка в 100 мм из бетона В7.5. Жесткое соединение колонны с фундаментом достигается анкерными болтами.

Сваи — железобетонные приняты по серии 1.011.1-10 вып.1 ч.1. Длина сваи назначена из условия заглубления в грунт основания на 1м. В каркасном здании для опирания самонесущих кирпичных стен толщиной 250мм спроектирован монолитная железобетонная фундаментная балка сложного поперечного сечения. Верхняя грань располагается на 30 мм ниже уровня чистого пола. Это дает возможность после укладки цементно-песчаного раствора толщиной 30 мм выйти на отметку чистого пола. Для опирания фундаментной балки на ростверк устраивают бетонную прилив.

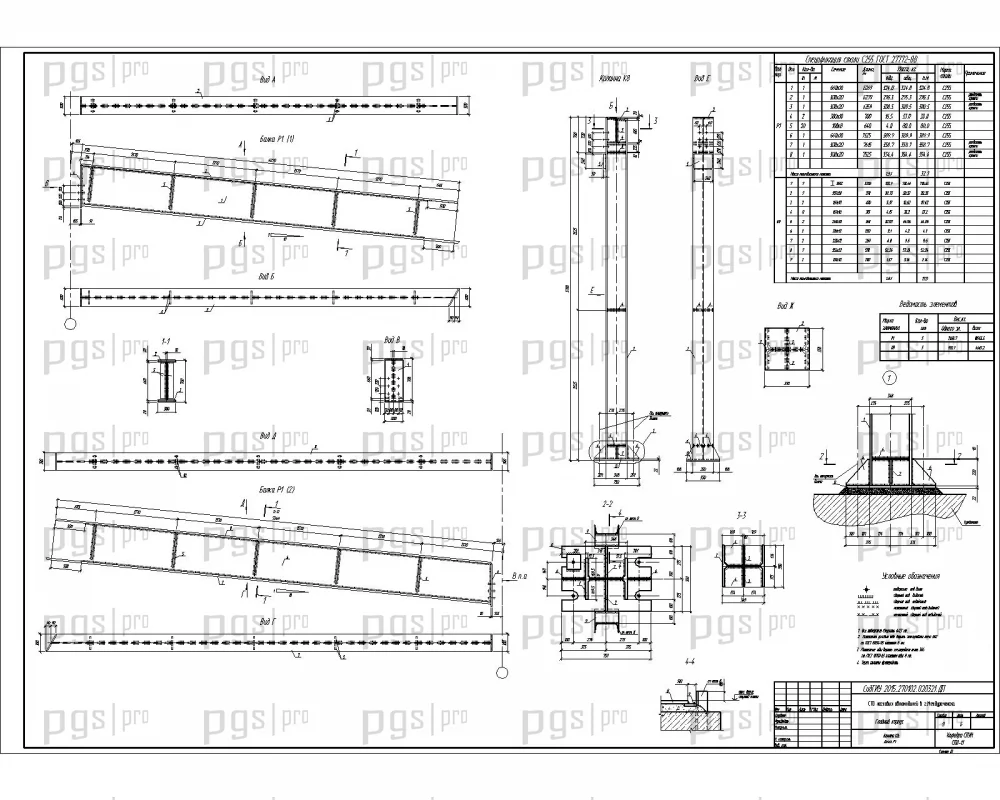

Стальные колонны принимаем сплошного сечения, постоянного сечения по высоте из двутавров и кольцевого сечения. Колонны воспринимают нагрузку от перекрытия, покрытия, некоторые колонны частично от стенового ограждения. Крепление колонн с фундаментами жесткое на анкерных болтах. Соединение колонны с балками перекрытия и покрытия жесткое. Под колонны выполняют подливку из бетона В15 на мелком заполнителе. Колонны устанавливают базами на стальные плиты, верхняя поверхность плит строганая, нижние торцы колонн фрезерованные.

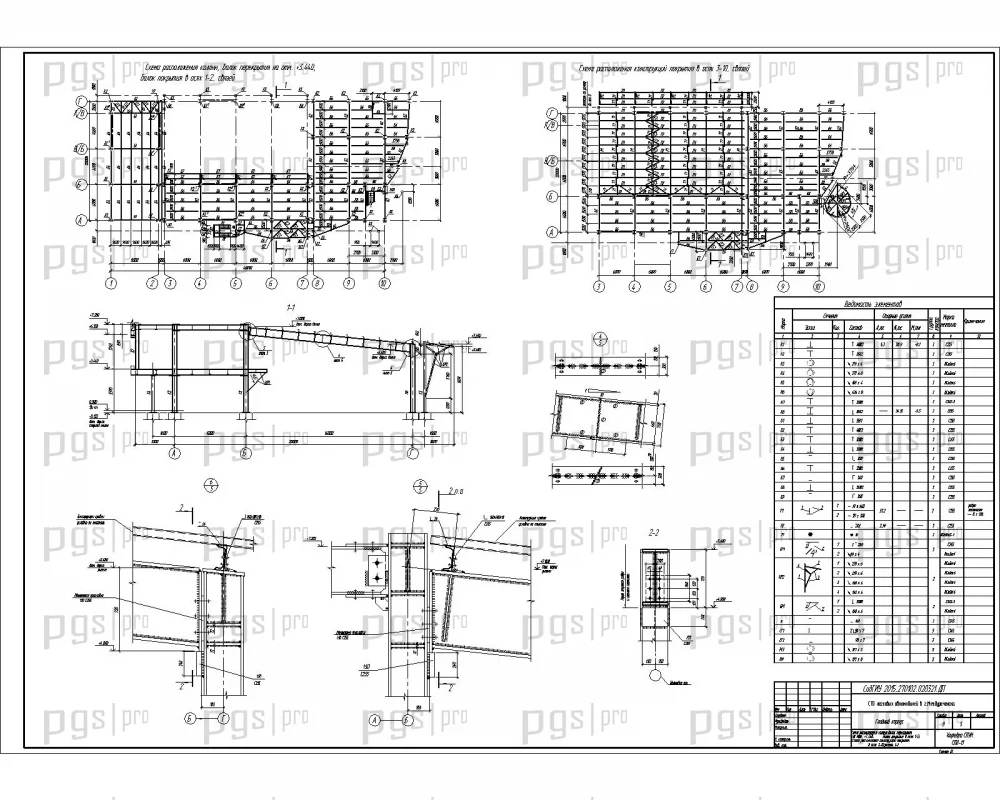

В здании запроектирована балочная клетка, где главные балки являются частью поперечной рамы. Второстепенные балки предназначены для восприятия перекрытия и покрытия. Главные балки запроектированы из прокатных двутавров балочного и широкополочного профиля, в осях Б-Г из составных балок. Второстепенные балки запроектированы из прокатных двутавров балочного профиля. Сопряжение главных балок и второстепенных выполняется в одном уровне. Перекрытие — монолитная железобетонная плита толщиной 100мм из бетона В15, рабочая арматура класса А III. Монолитная плита опирается на второстепенные балки каркаса.

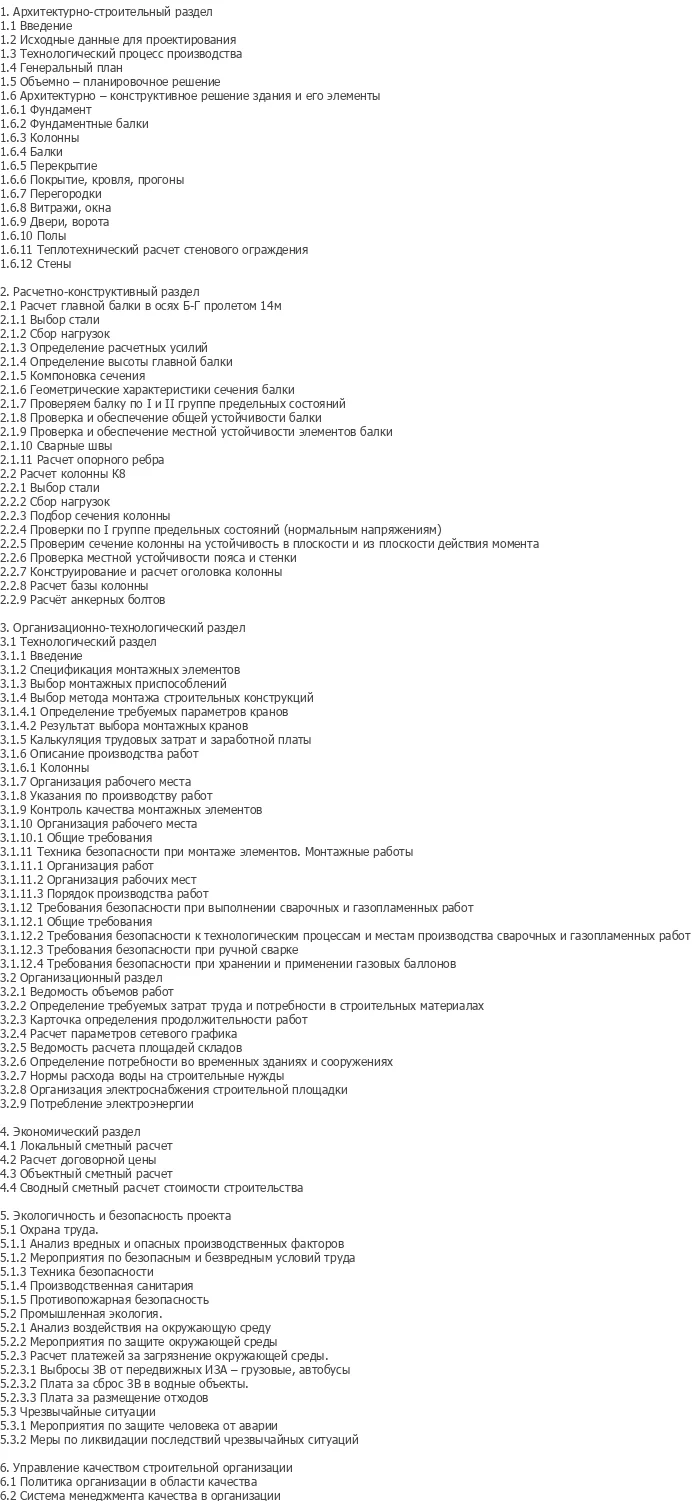

Расчетно-конструктивная часть проекта включает расчет главной балки в осях Б-Г пролетом 14м, выбор стали, сбор нагрузок, определение расчетных усилий, определение высоты главной балки, компоновка сечения, геометрические характеристики сечения балки, проверку балки по I и II группе предельных состояний, проверку и обеспечение общей устойчивости, проверку и обеспечение местной устойчивости элементов балки, сварные швы, расчет опорного ребра, расчет колонны К8, выбор стали, сбор нагрузок, подбор сечения колонны, проверки по I группе предельных состояний, проверку сечения колонны на устойчивость в плоскости и из плоскости действия момента, проверку местной устойчивости пояса и стенки, конструирование и расчет оголовка колонны, расчет базы колонны, расчет анкерных болтов. Расчет выполнен вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.

Раздел технологии строительного производства включает спецификацию монтажных элементов, выбор монтажных приспособлений, выбор метода монтажа строительных конструкций, определение требуемых параметров кранов, результат выбора монтажных кранов, калькуляцию трудовых затрат и заработной платы, описание производства работ, организацию рабочего места, указания по производству работ, контроль качества монтажных элементов, организацию рабочего места, общие требования, технику безопасности при монтаже элементов, монтажные работы, организацию работ, организацию рабочих мест, порядок производства работ, требования безопасности при выполнении сварочных и газопламенных работ, общие требования, требования безопасности к технологическим процессам и местам производства сварочных и газопламенных работ, требования безопасности при хранении и применении газовых баллонов.

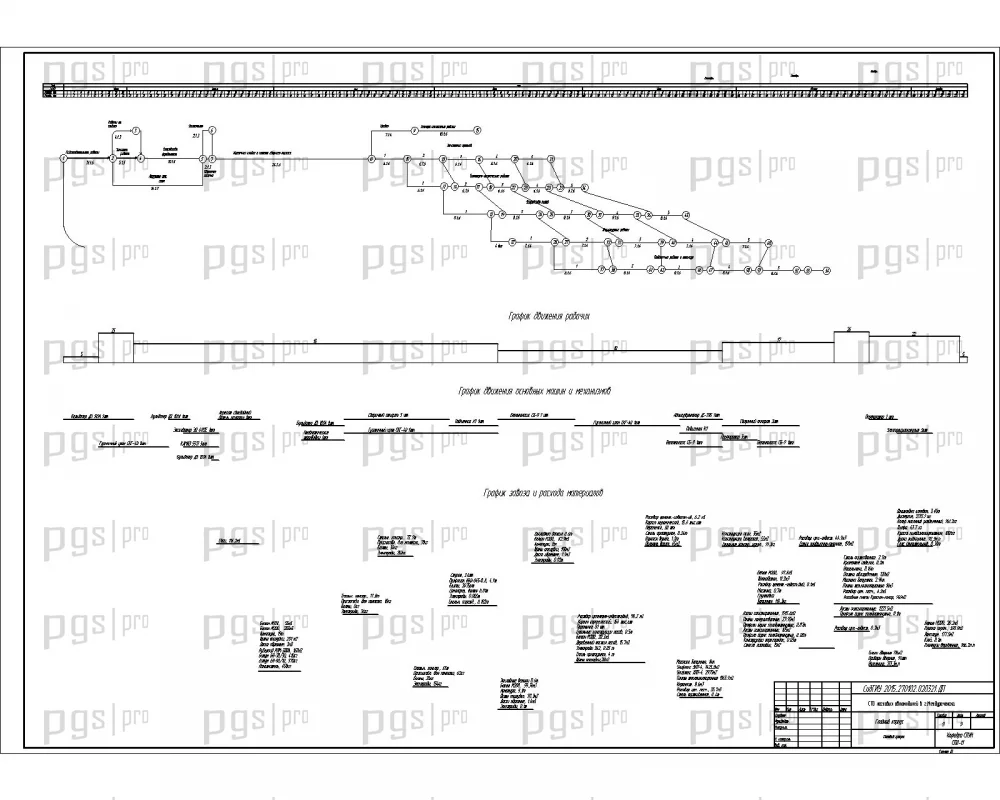

Раздел организационно-технологический включает ведомость объемов работ, определение требуемых затрат труда и потребности в строительных материалах, карточку определения продолжительности работ, расчет параметров сетевого графика, ведомость расчета площадей складов, определение потребности во временных зданиях и сооружениях, нормы расхода воды на строительные нужды, организацию электроснабжения строительной площадки, потребление электроэнергии. Раздел экономический включает локальный сметный расчет, расчет договорной цены, объектный сметный расчет, сводный сметный расчет стоимости строительства.

Раздел экологичность и безопасность проекта включает охрану труда, анализ вредных и опасных производственных факторов, мероприятия по безопасным и безвредным условиям труда, технику безопасности, производственную санитарию, противопожарную безопасность, промышленную экологию, анализ воздействия на окружающую среду, мероприятия по защите окружающей среды, расчет платежей за загрязнение окружающей среды, выбросы ЗВ от передвижных ИЗА — грузовые, автобусы, плата за сброс ЗВ в водные объекты, плата за размещение отходов, чрезвычайные ситуации, мероприятия по защите человека от аварии, меры по ликвидации последствий чрезвычайных ситуаций. Раздел управление качеством строительной организации включает политику организации в области качества, систему менеджмента качества в организации.

Диплом №1235 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная конструктивная схема: каркасная система из металлических горячекатаных профилей с 3 сейсмическими блоками — современное решение для промышленных зданий в сейсмических районах.
• Сейсмостойкость: разделение на 3 сейсмических блока, жесткое защемление колонн с фундаментом и балками в двух направлениях, вертикальные связи между колоннами.
• Сложная расчетная часть: расчет главной балки пролетом 14 м, расчет колонны К8, проверки по I и II группе предельных состояний, расчет анкерных болтов и базы колонны.
• Разнообразие конструкций: монолитные железобетонные фундаменты на сваях стойках, стальные колонны сплошного и кольцевого сечения, монолитные железобетонные перекрытия, рулонная кровля.
• Полная комплектация: 159 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.

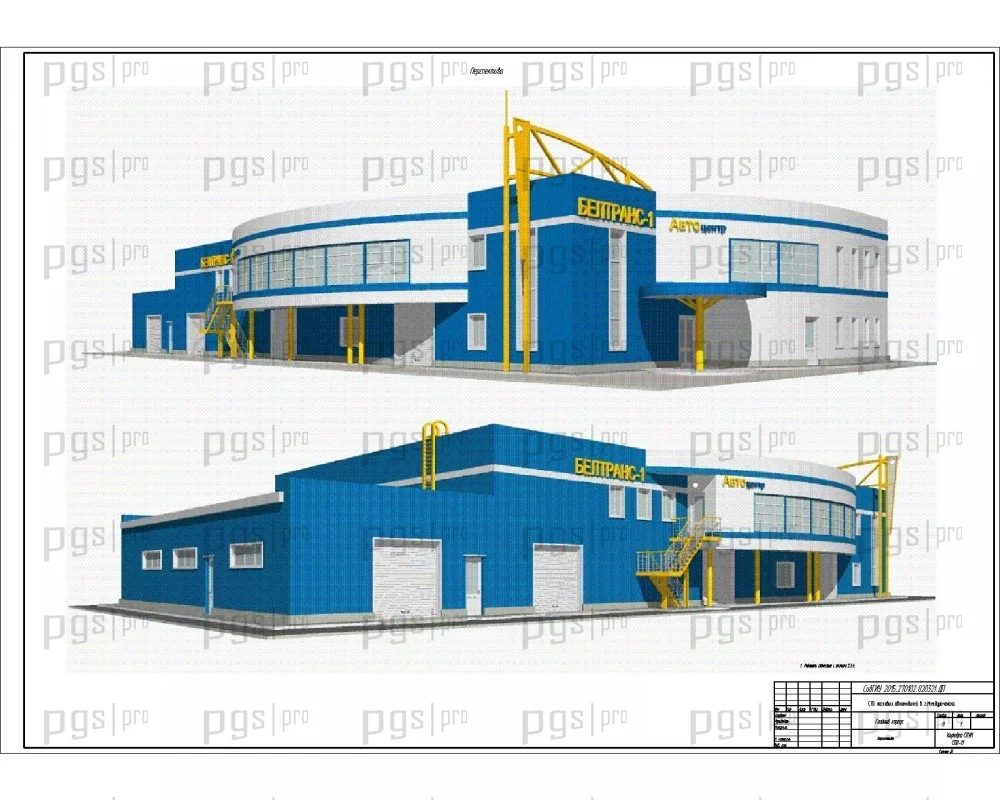

• Архитектурные визуализации: наличие 3D-модели здания и фотореалистичных изображений фасадов для наглядной презентации проекта.

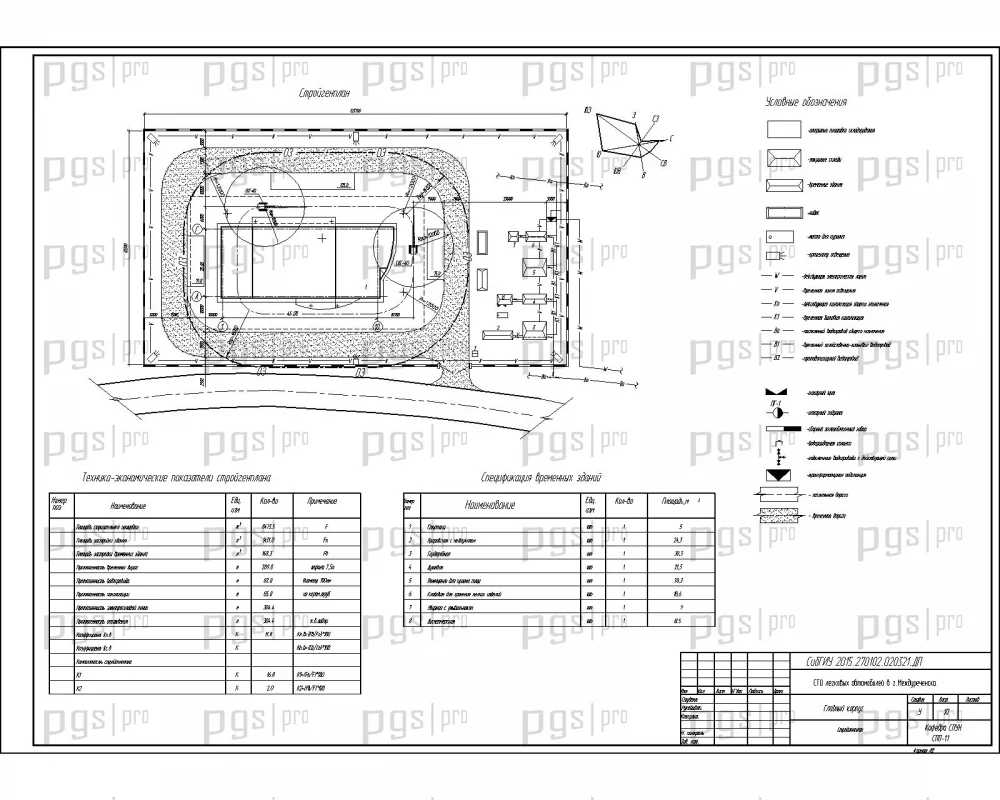

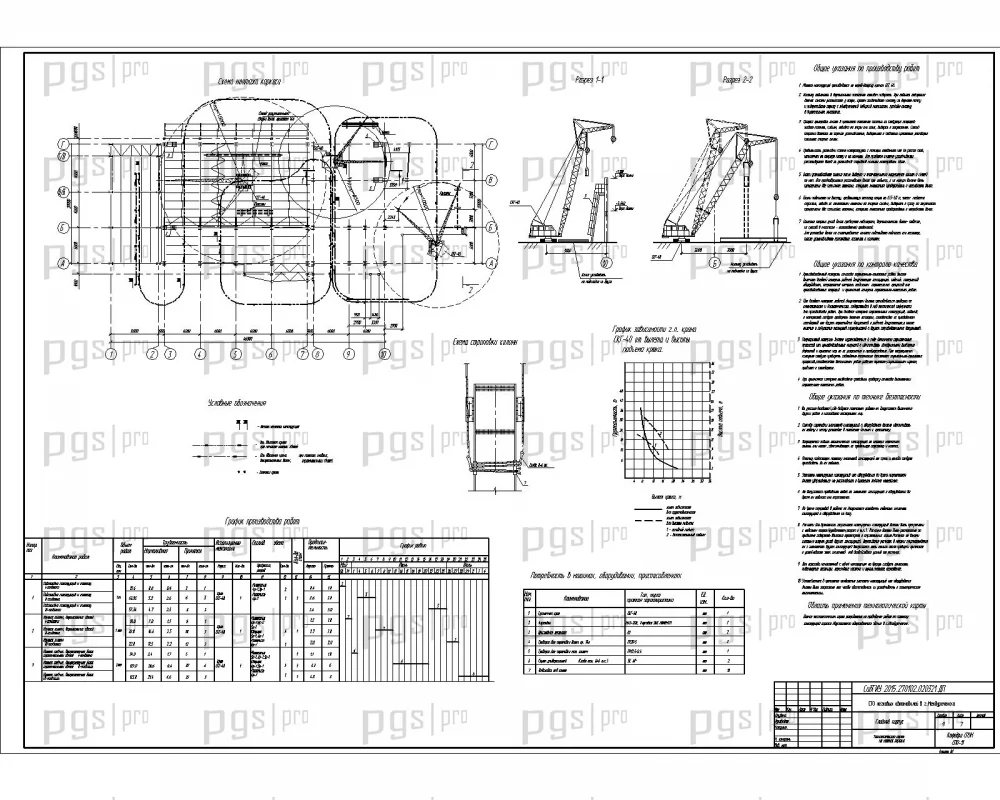

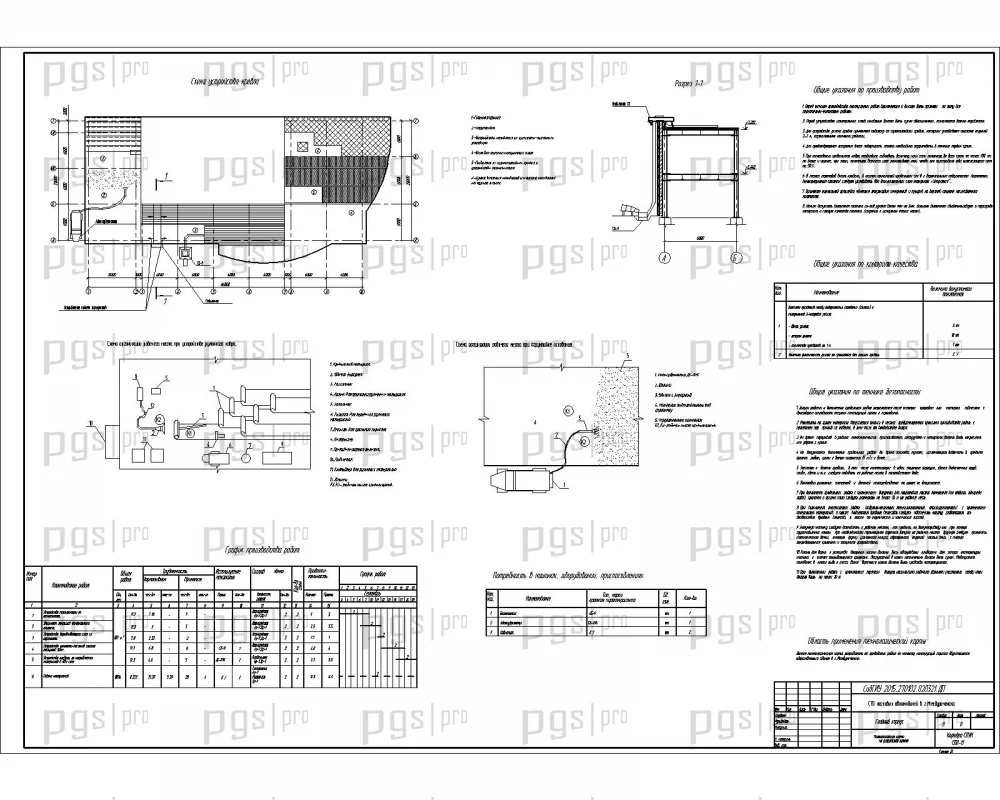

• Практическая направленность: технологическая карта на монтаж каркаса, технологическая карта на устройство кровли, сетевой график, стройгенплан, технико-экономические показатели.
• Ручной расчет: все конструктивные расчеты выполнены вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1235 по доступной цене — 5 000 рублей.
