Дипломный проект №1236 «Здание 18-ти этажного торгово-административного комплекса в г. Благовещенск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий и предназначен для размещения офисов фирм, торговых помещений, а также заведений культурно-развлекательного назначения. Проект выполнен с учетом климатических условий г. Благовещенска и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Это качественный шаблон проекта для студентов, которым необходимо купить проект или скачать проект по направлению ПГС.

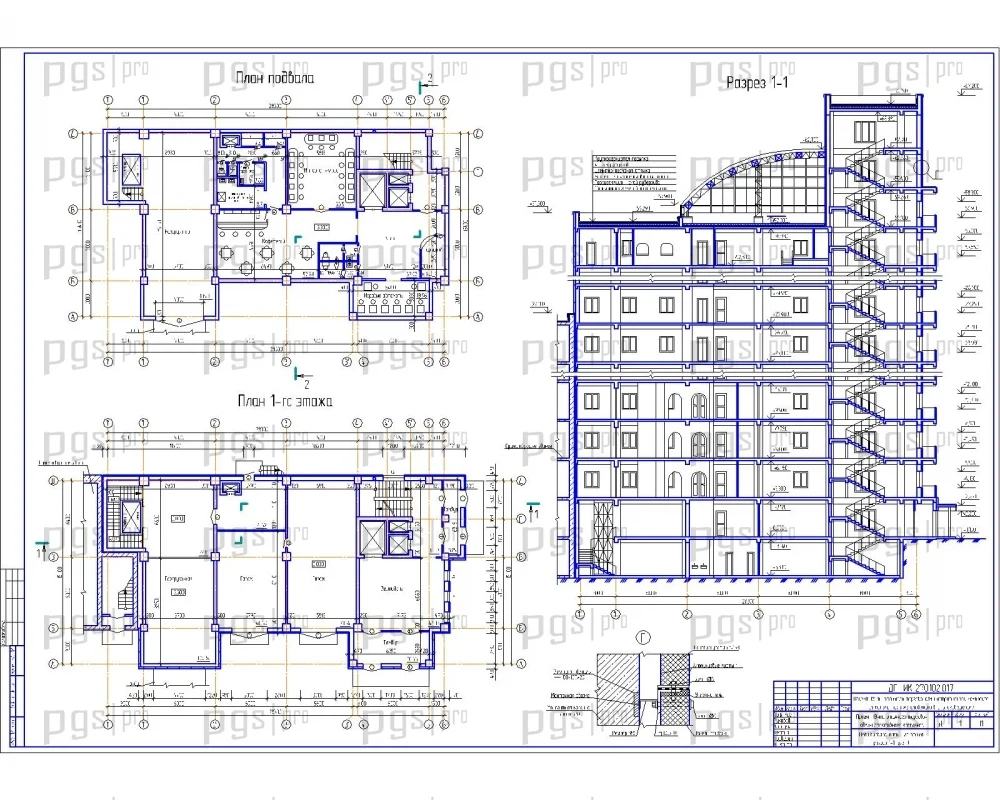

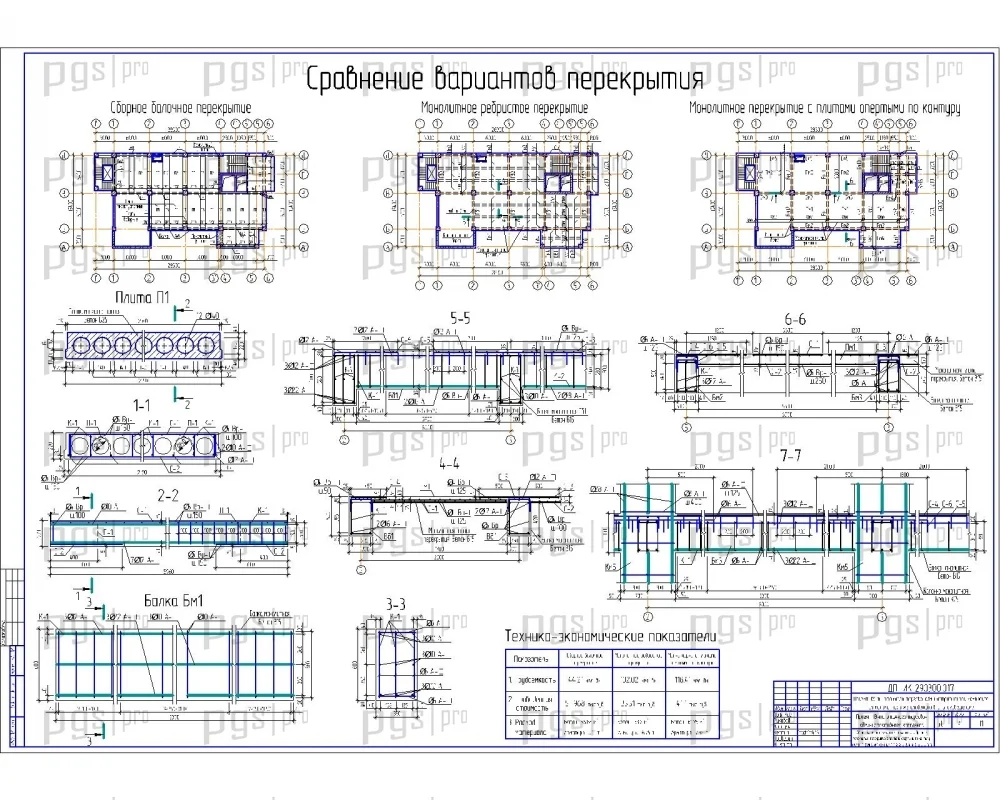

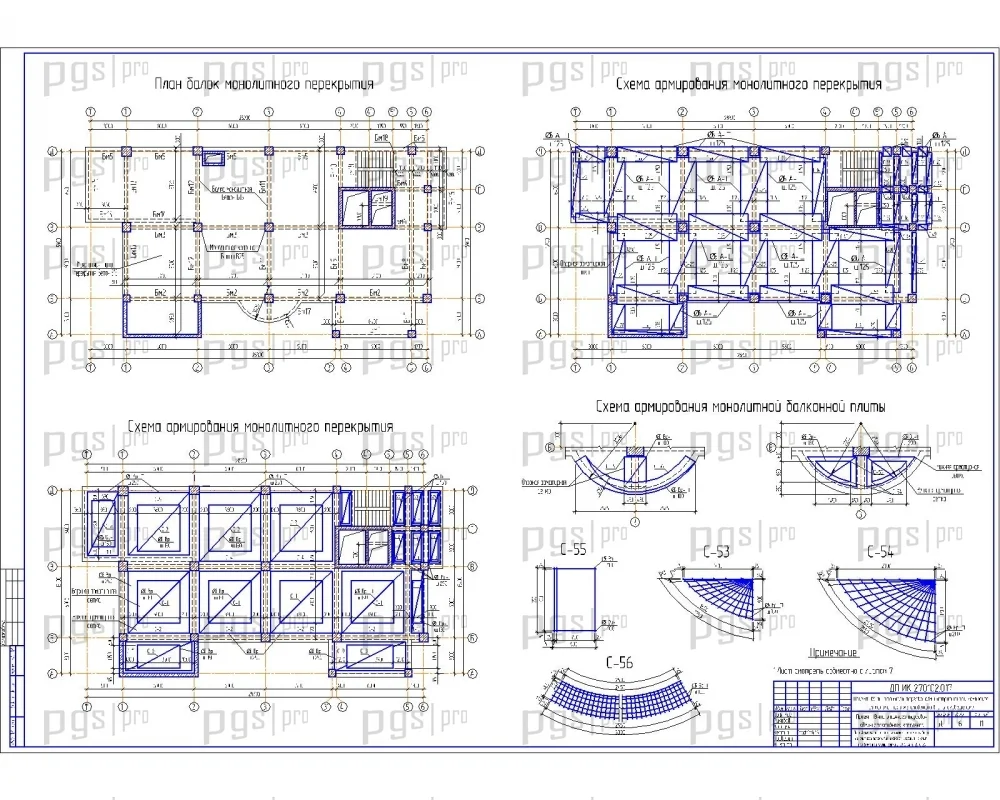

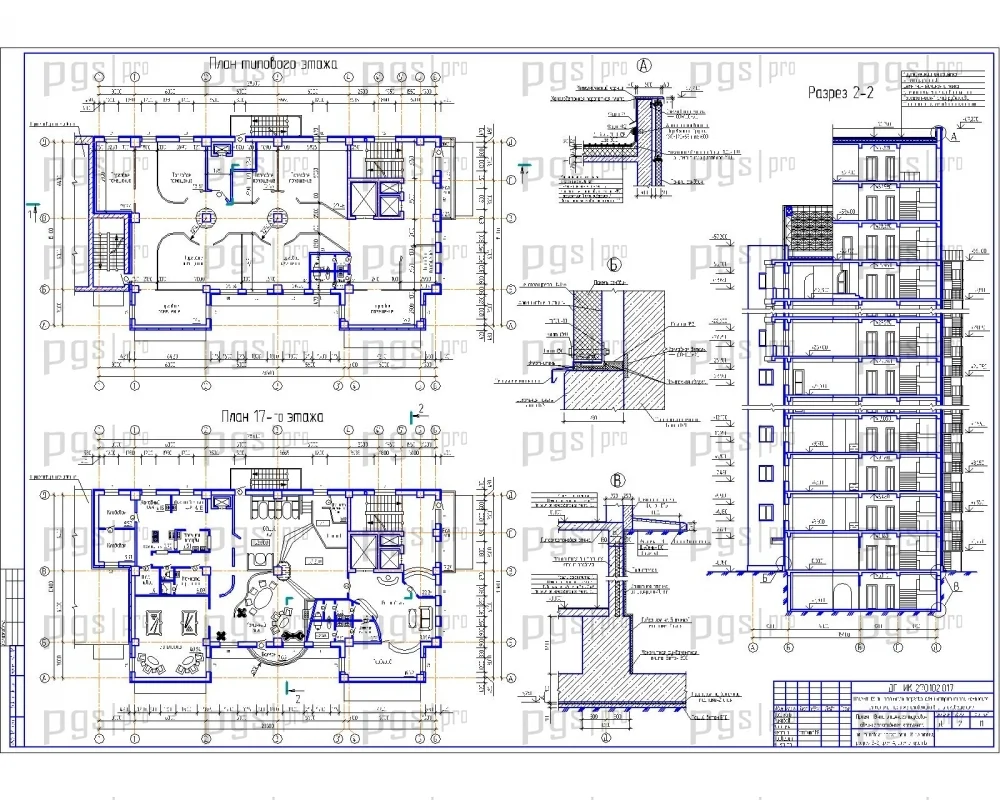

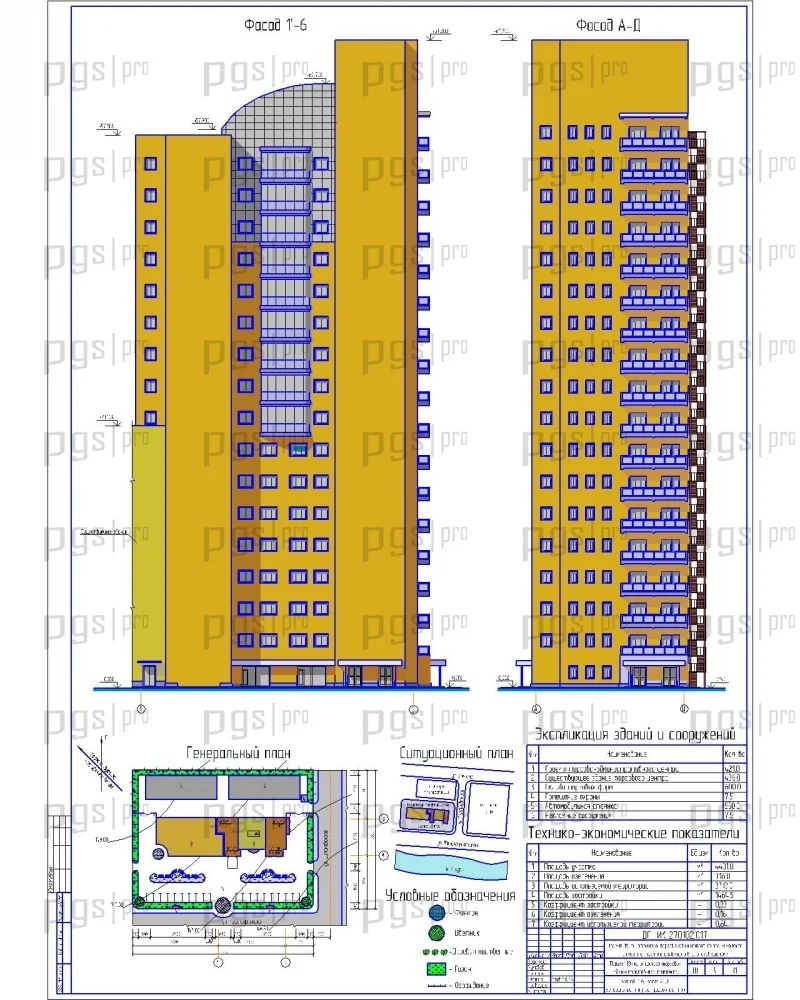

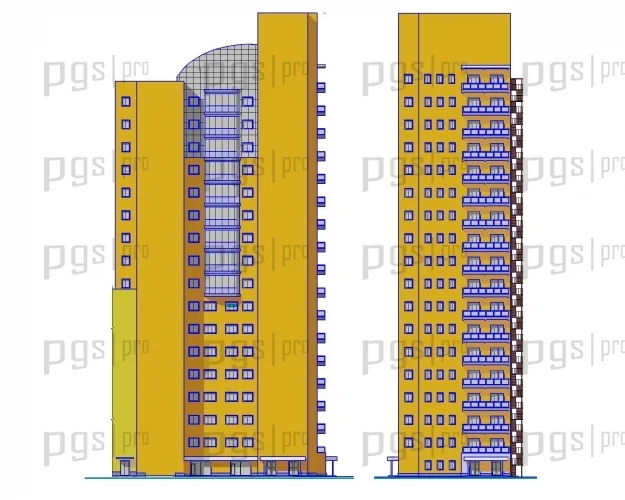

Состав графической части: фасады, генплан, план подвала, план 1-го этажа, разрез, узел, план типового этажа, план 17-го этажа, разрез, узлы, сравнение вариантов перекрытия, конструирование монолитной железобетонной колонны, конструирование монолитного перекрытия, конструирование фундаментов, технологическая карта на бетонирование монолитного перекрытия, календарный план строительства, строительный генеральный план.

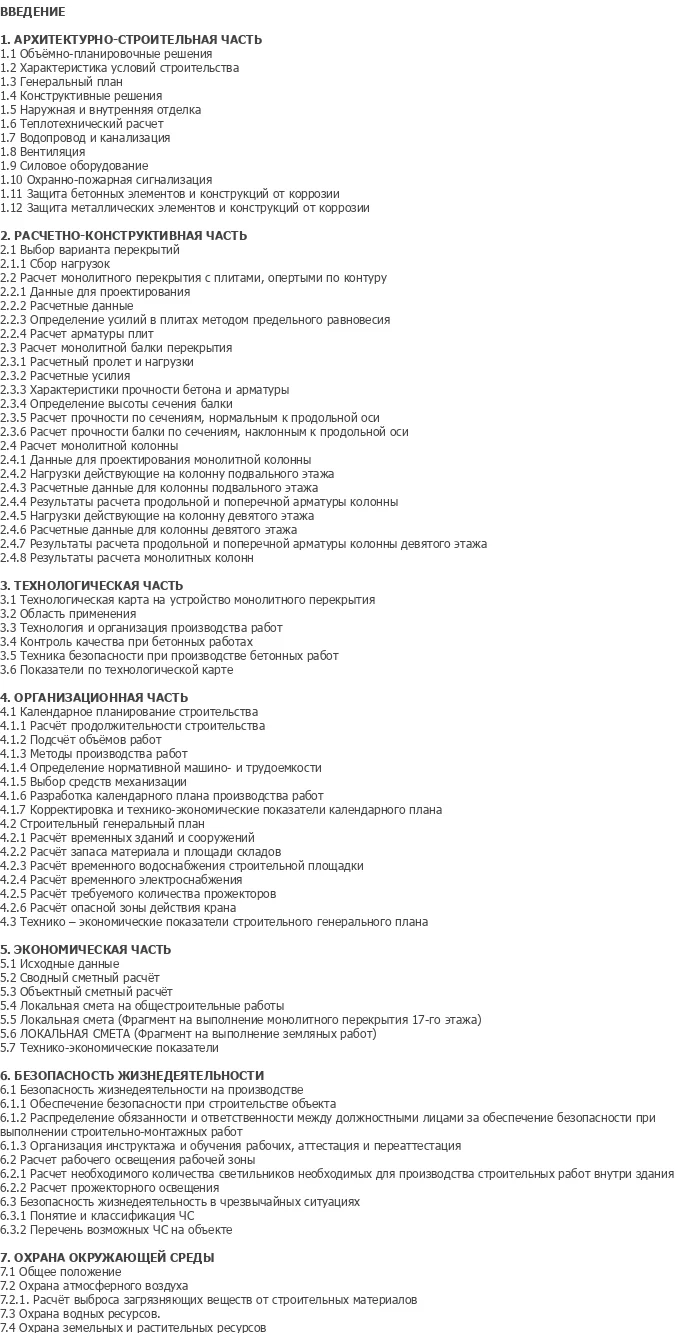

Состав пояснительной записки: архитектурно-строительная часть, расчетно-конструктивная часть, технологическая часть, организационная часть, экономическая часть, безопасность жизнедеятельности, охрана окружающей среды.

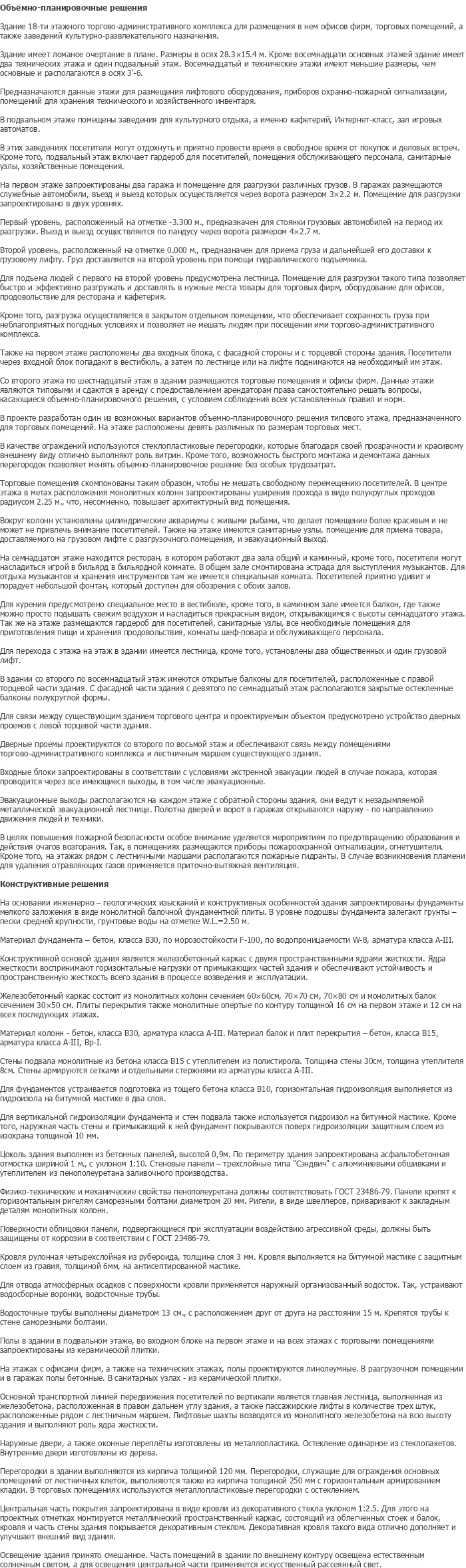

Проектируемый объект — здание 18-ти этажного торгово-административного комплекса для размещения в нем офисов фирм, торговых помещений, а также заведений культурно-развлекательного назначения. Здание имеет ломаные очертания в плане с размерами в осях 28,3×15,4 м. Кроме восемнадцати основных этажей здание имеет два технических этажа и один подвальный этаж. Восемнадцатый и технические этажи имеют меньшие размеры, чем основные и располагаются в осях 3-6.

Предназначаются данные этажи для размещения лифтового оборудования, приборов охранно-пожарной сигнализации, помещений для хранения технического и хозяйственного инвентаря. В подвальном этаже помещены заведения для культурного отдыха, а именно кафетерий, Интернет-класс, зал игровых автоматов. В этих заведениях посетители могут отдохнуть и приятно провести время в свободное время от покупок и деловых встреч. Кроме того, подвальный этаж включает гардероб для посетителей, помещения обслуживающего персонала, санитарные узлы, хозяйственные помещения.

Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1236 предлагает оптимальное соотношение цены и качества.

На первом этаже запроектированы два гаража и помещение для разгрузки различных грузов. В гаражах размещаются служебные автомобили, въезд и выезд которых осуществляется через ворота размером 3×2,2 м. Помещение для разгрузки запроектировано в двух уровнях. Первый уровень, расположенный на отметке -3.300 м, предназначен для стоянки грузовых автомобилей на период их разгрузки. Въезд и выезд осуществляется по пандусу через ворота размером 4×2,7 м. Второй уровень, расположенный на отметке 0.000 м, предназначен для приема груза и дальнейшей его доставки к грузовому лифту. Груз доставляется на второй уровень при помощи гидравлического подъемника.

Также на первом этаже расположены два входных блока, с фасадной стороны и с торцевой стороны здания. Посетителей через входной блок попадают в вестибюль, а затем по лестнице или на лифте поднимаются на необходимый им этаж. Со второго этажа по шестнадцатый этаж в здании размещаются торговые помещения и офисы фирм. Данные этажи являются типовыми и сдаются в аренду с предоставлением арендаторам права самостоятельно решать вопросы, касающиеся объемно-планировочного решения, с условием соблюдения всех установленных правил и норм.

В проекте разработан один из возможных вариантов объемно-планировочного решения типового этажа, предназначенного для торговых помещений. На этаже расположены две различных по размерам торговых мест. В качестве ограждений используются стеклопластиковые перегородки, которые благодаря своей прозрачности и красивому внешнему виду отлично выполняют роль витрин. Кроме того, возможность быстрого монтажа и демонтажа данных перегородок позволяет менять объемно-планировочное решение без особых трудозатрат.

Торговые помещения скомпонованы таким образом, чтобы не мешать свободному перемещению посетителей. В центре этажа в метах расположения монолитных колонн запроектированы уширения прохода в виде полуокруглых проходов радиусом 2,25 м, что, несомненно, повышает архитектурные достоинства помещения. Вокруг колонн установлены цилиндрические аквариумы с живыми рыбами, что делает помещение более красивым и не может не привлечь внимание посетителей. Также на этаже имеются санитарные узлы, помещение для приема товара, достаточно много грузовых лифтов с грузоподъемностью помещения, и эвакуационный выход.

На семнадцатом этаже находится ресторан, в котором работают два зала общий и каминный, кроме того, посетители могут насладиться игрой в бильярд в бильярдной комнате. Общем зале скомпонирована эстрада для выступления музыкантов. Для отдыха музыкантов и хранения инструментов там же имеется специальная комната. Посетителей приятно удивит и порадует небольшой фонтан, который доступен для обозрения с обоих залов. Для курения предусмотрено специальное место в вестибюле, кроме того, в каминном зале имеется балкон, где также можно посидеть со своим воздухом и насладиться прекрасным видом, открывающимся с высоты семнадцатого этажа. Так же на этаже размещаются гардероб для посетителей, санитарные узлы, все необходимые помещения для приготовления пищи и хранения продовольствия, комнаты шеф-повара и обслуживающего персонала.

Для перехода с этажа на этаж в здании имеется лестница, кроме того, установлены два общественных и один грузовой лифт. В здании со второго по восемнадцатый этаж имеются открытые балконы для посетителей, расположенные с правой торцевой части здания. С фасадной части здания с девятого по семнадцатый этаж располагаются закрытые остекленные балконы полуокруглой формы. Для связи между существующим зданием торгового центра и проектируемым объектом предусмотрено устройство дверных проемов с левой торцевой части здания. Дверные проемы проектируются со второго по восьмой этаж и обеспечивают связь между помещениями торгово-административного комплекса и лестничным маршем существующего здания.

Входные блоки запроектированы в соответствии с условиями экстренной эвакуации людей в случае пожара, которая проводится через все имеющиеся выходы, в том числе эвакуационные. Эвакуационные выходы располагаются на каждом этаже с обратной стороны здания, они ведут к незадымляемой металлической эвакуационной лестнице. Полотна дверей и ворот в гаражах открываются наружу — по направлению движения людей к эвакуации. В целях повышения пожарной безопасности особое внимание уделяется мероприятиям по предотвращению образования и действия очагов возгорания. Так, в помещениях размещаются приборы пожароохранной сигнализации, огнетушители. Кроме того, на этажах рядом с лестничными маршами располагаются пожарные гидранты. В случае возникновения пламени для удаления отравляющих газов применяется приточно-вытяжная вентиляция.

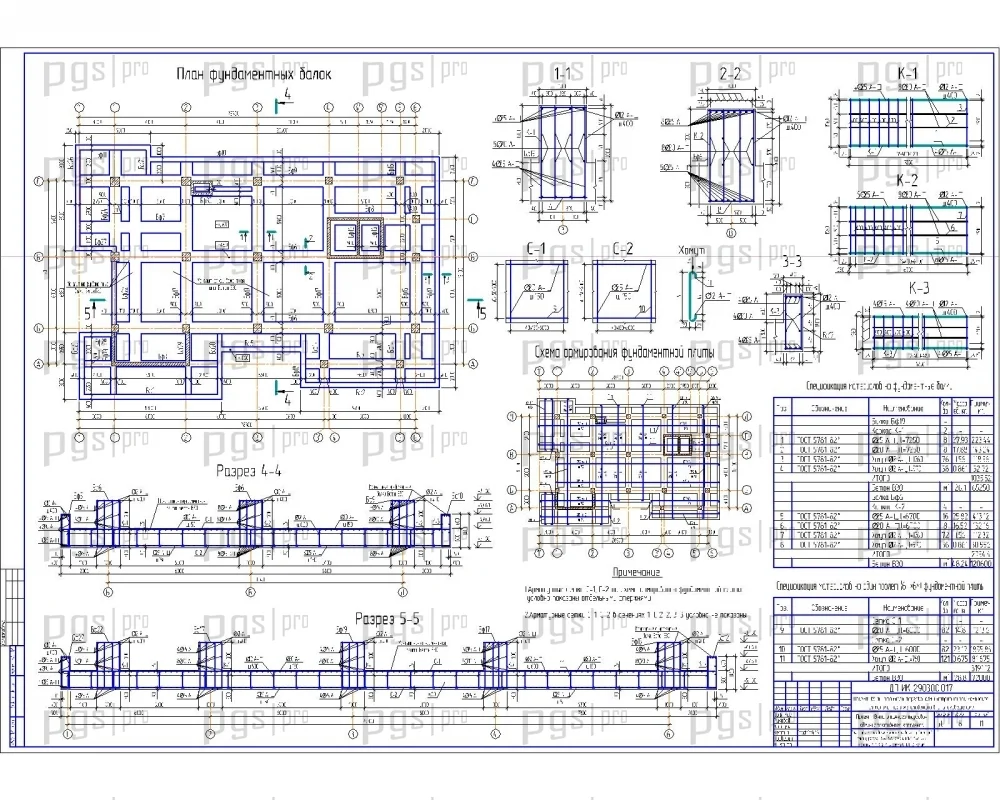

На основании инженерно-геологических изысканий и конструктивной особенностей здания запроектированы фундаменты монолитного заложения в виде монолитной железобетонной фундаментной плиты. В уровне подошвы фундамента залегают грунты — пески средней крупности, грунтовые воды на отметке WL_2=2.50 м. Материал фундамента — бетон класса В30, по морозостойкости F-100, по водопроницаемости W-8, арматура класса А-III.

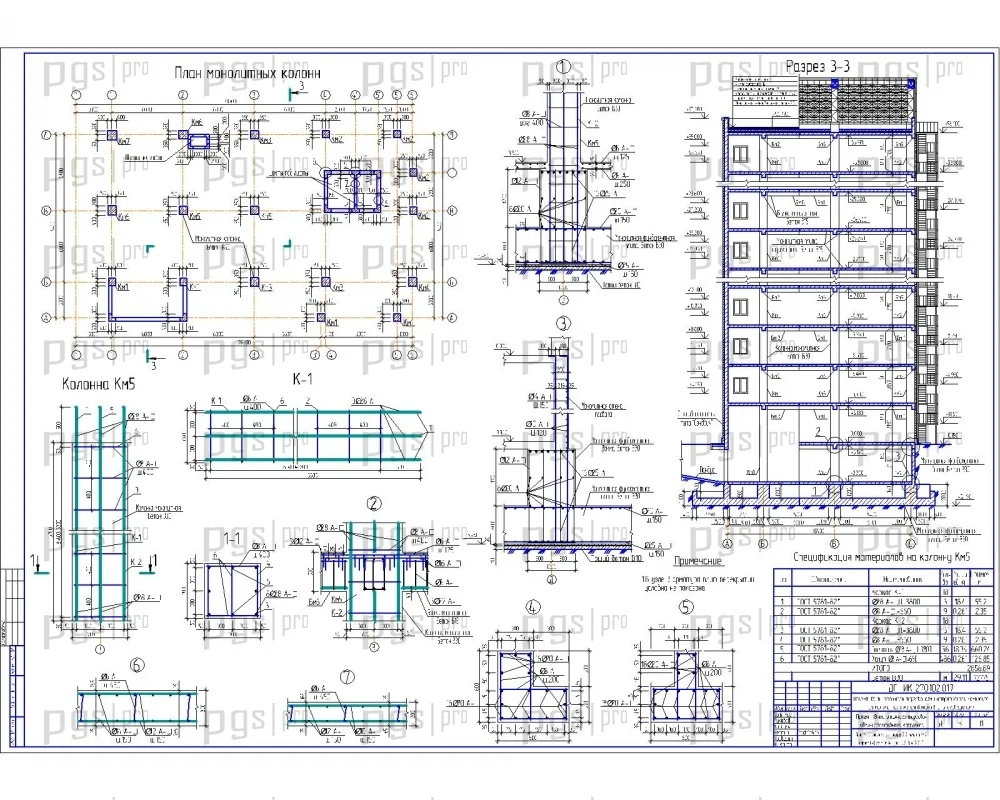

Конструктивной основой здания является железобетонный каркас с двумя пространственными ядрами жесткости. Ядра жесткости воспринимают горизонтальные нагрузки от примыкающих частей здания и обеспечивают устойчивость и пространственную жесткость всего здания в процессе возведения и эксплуатации. Железобетонный каркас состоит из монолитных колонн сечением 60×60см, 70×70 см, 70×80 см и монолитных балок сечением 30×50 см. Плиты перекрытия также монолитные опертые по контуру толщиной 16 см на первом этаже и 12 см на всех последующих этажах.

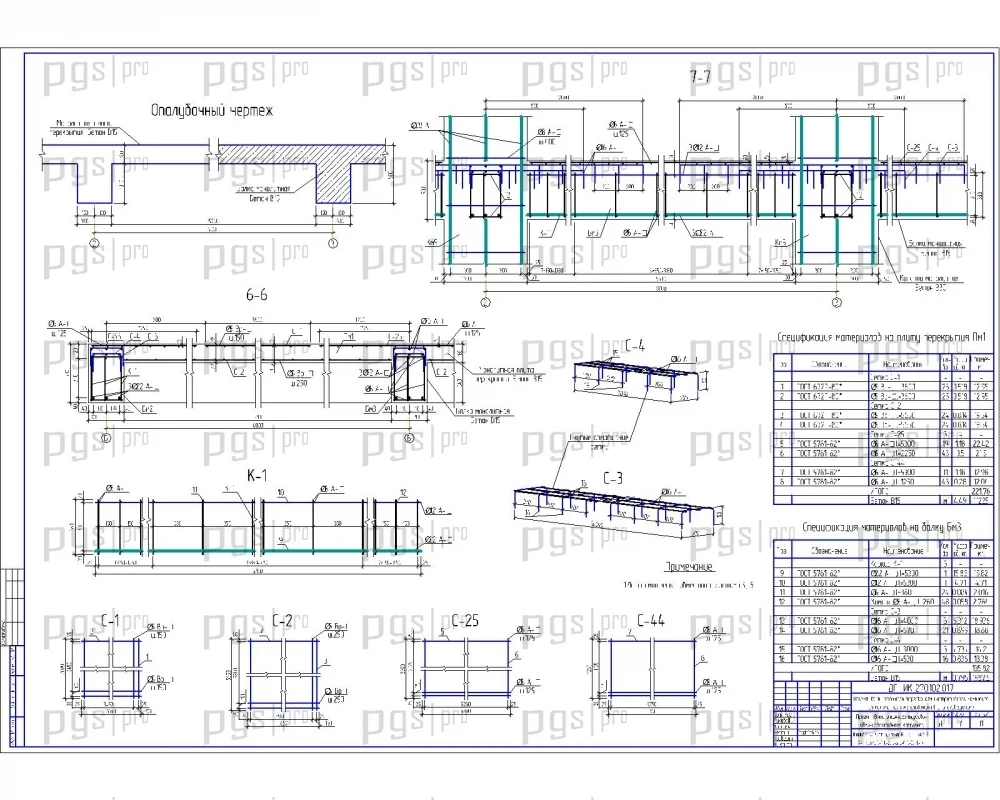

Материал колонн — бетон класса В30, арматура класса А-III. Материал балок и плит перекрытия — бетон класса В15, арматура класса А-III, Вр-I. Стены подвала монолитные из бетона класса В15 с утеплителем из полистирола. Толщина стены 30см, толщина утеплителя 8см. Стены армируются сетками и отдельными стержнями из арматуры класса А-III. Для фундамента устраивается подбетонка из тощего бетона класса В10, горизонтальная гидроизоляция выполняется из гидроизола на битумной мастике в два слоя.

Для вертикальной гидроизоляции фундамента и стен подвала также используется гидроизол на битумной мастике. Кроме того, наружная часть стены и примыкающий к ней фундамент покрываются поверх гидроизоляции защитным слоем из цементного раствора 10 мм. Цоколь здания выполнен из бетонных панелей высотой 0,9 м. По периметру здания запроектирована асфальтобетонная отмостка шириной 1 м, с уклоном 1:10. Стеновые панели — трехслойные типа «Сэндвич» с алюминиевыми обшивками и утеплителем из пенополиуретана заводского производства.

Физико-технические и механические свойства пенополиуретана должны соответствовать ГОСТ 23486-79. Панели крепят к горизонтальным ригелям саморезными болтами диаметром 20 мм. Ригели, в виде швеллеров, приваривают к закладным деталям колонн. Поверхность обшивки панели, подвергающаяся при эксплуатации воздействию агрессивной среды, должны быть защищены от коррозии в соответствии с ГОСТ 23486-79. Кровля из четырехслойной рубероида, толщиной слоя 3 мм. Кровля выполняется на битумной мастике с защитным слоем из гальки, толщиной 6 мм, на антисептированной мастике.

Для отвода атмосферных осадков с поверхности кровли применяется наружный организованный водосток. Так, устраивают водосборные воронки, водосточные трубы. Водосточные трубы выполнены диаметром 13 см, с расположением друг от друга на расстоянии 15 м. Крепятся трубы к стене саморезными болтами. Полы в здании в подвальном этаже, во входном блоке на первом этаже и на всех этажах с торговыми помещениями запроектированы из керамической плитки. На этажах с офисами фирм, а также на технических этажах, полы проектируются линолеумные. В разгрузочном помещении и в гаражах полы бетонные. В санитарных узлах — из керамической плитки.

Основной транспортной линией передвижения посетителей по вертикали является главная лестница, выполненная из железобетона, расположенная в правом дальнем углу здания, а также пассажирские лифты в количестве трех штук, расположенные рядом с лестничным маршем. Лифтовые шахты возводятся из монолитного железобетона на всю высоту здания и выполняют роль ядра жесткости. Наружные двери, а также оконные переплеты изготовлены из металлопластика. Остекление одинарное из стеклопакетов. Внутренние двери изготовлены из дерева. Перегородки в здании выполняются из кирпича толщиной 120 мм. Перегородки, служащие для ограждения основных помещений от лестничных клеток, выполняются также из кирпича толщиной 250 мм с горизонтальным армированием кладки. В торговых помещениях используются металлопластиковые перегородки с остеклением.

Центральная часть покрытия запроектирована в виде кровли из декоративного стекла уклоном 1:2,5. Для этого на проектных отметках монтируется металлический пространственный каркас, состоящий из облегченных стоек и балок, кровля и часть стены здания покрывается декоративным стеклом. Декоративная кровля такого вида отлично дополняет и улучшает внешний вид здания. Освещение здания принято смешанное. Часть помещений в здании по внешнему контуру освещена естественным солнечным светом, а для освещения центральной части применяется искусственный рассеянный свет.

Технологическая часть проекта включает технологическую карту на устройство монолитного перекрытия. Область применения карты, технология и организация производства работ, контроль качества при бетонных работах, техника безопасности при производстве бетонных работ, показатели по технологической карте.

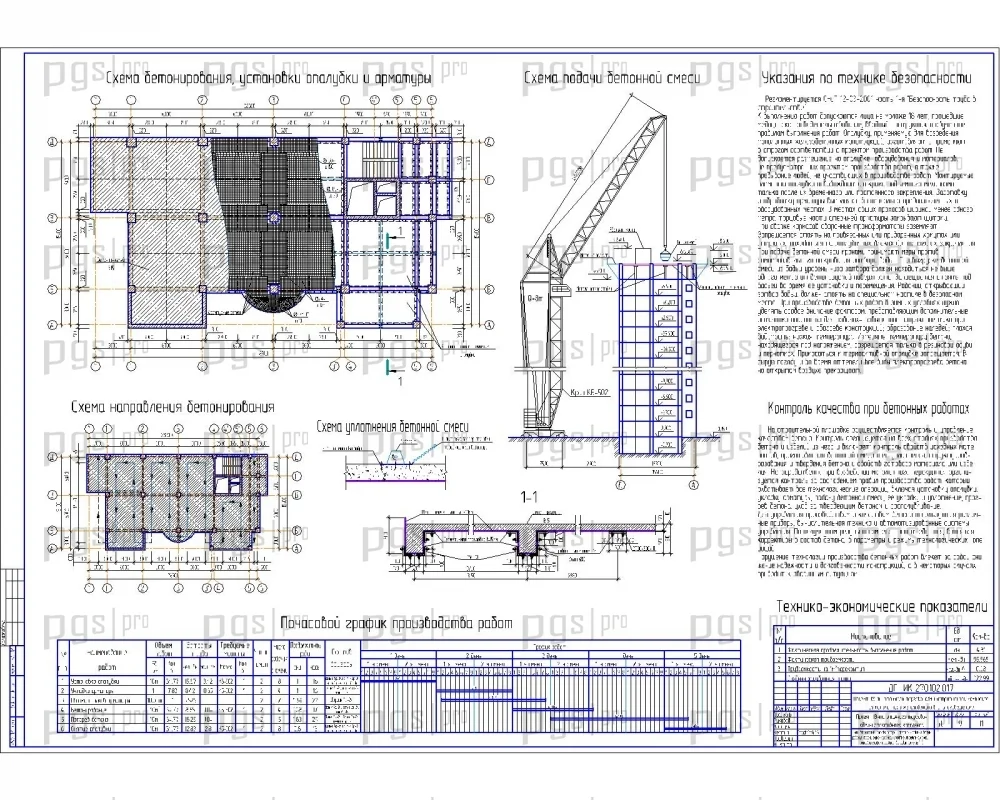

Технологическая карта на бетонирование монолитного перекрытия содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Выбор методов производства строительно-монтажных работ осуществлен с учетом специфики монолитных железобетонных конструкций и необходимости обеспечения точности монтажа.

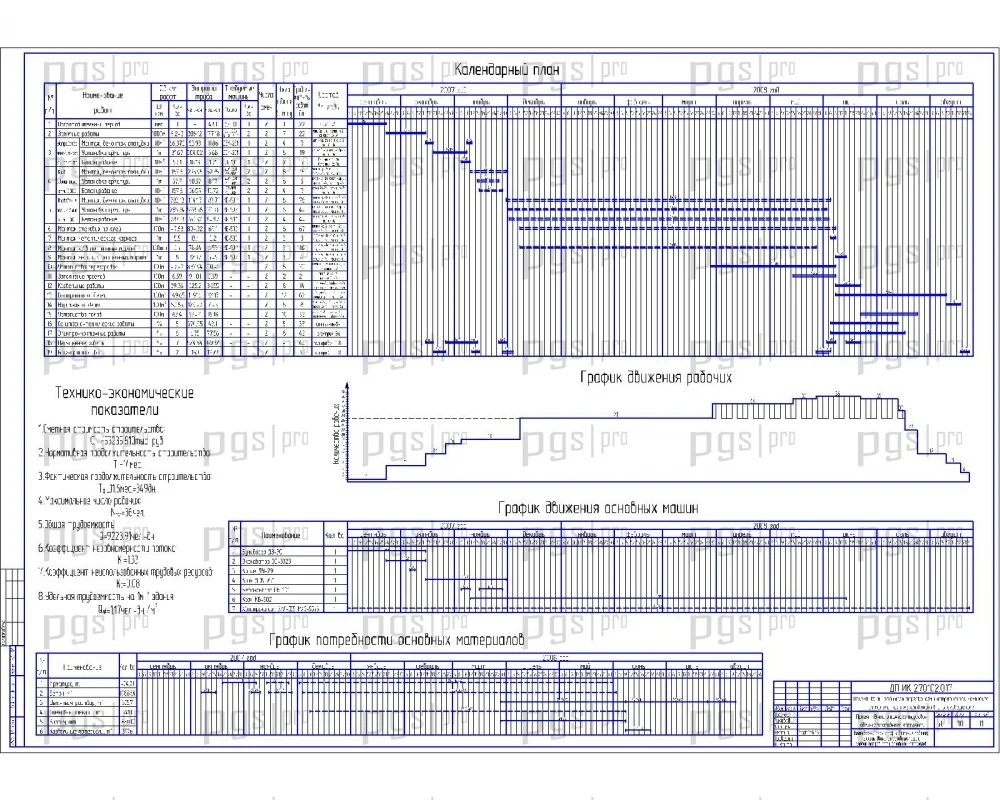

Организационная часть включает календарное планирование строительства: расчет продолжительности строительства, подсчет объемов работ, методы производства работ, определение нормативной машино- и трудоемкости, выбор средств механизации, разработка календарного плана производства работ, корректировка и технико-экономические показатели календарного плана. Строительный генеральный план включает расчет численности зданий и сооружений, расчет запаса материала и площади складов, расчет временного водоснабжения строительной площадки, расчет временного электроснабжения, расчет требуемого количества прожекторов, расчет опасной зоны действия крана, технико-экономические показатели строительного генерального плана.

Экономическая часть включает исходные данные, сводный сметный расчет, объектный сметный расчет, локальная смета на общестроительные работы, локальная смета (фрагмент на выполнение монолитного перекрытия 17-го этажа), локальная смета (фрагмент на выполнение земляных работ), технико-экономические показатели.

Диплом №1236 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 150 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высотное здание: 18 этажей с подвальным и техническими этажами — сложный объект для расчета и проектирования.
• Сложная планировочная структура: ломаные очертания в плане, разноуровневая организация торговых и офисных пространств.
• Разнообразие конструкций: монолитный железобетонный каркас, колонны различного сечения, балки, плиты перекрытия, фундаментная плита.
• Ручной расчет: расчет монолитного перекрытия с плитами, опертыми по контуру, расчет монолитной балки и колонны — соответствует требованиям вузовской подготовки.

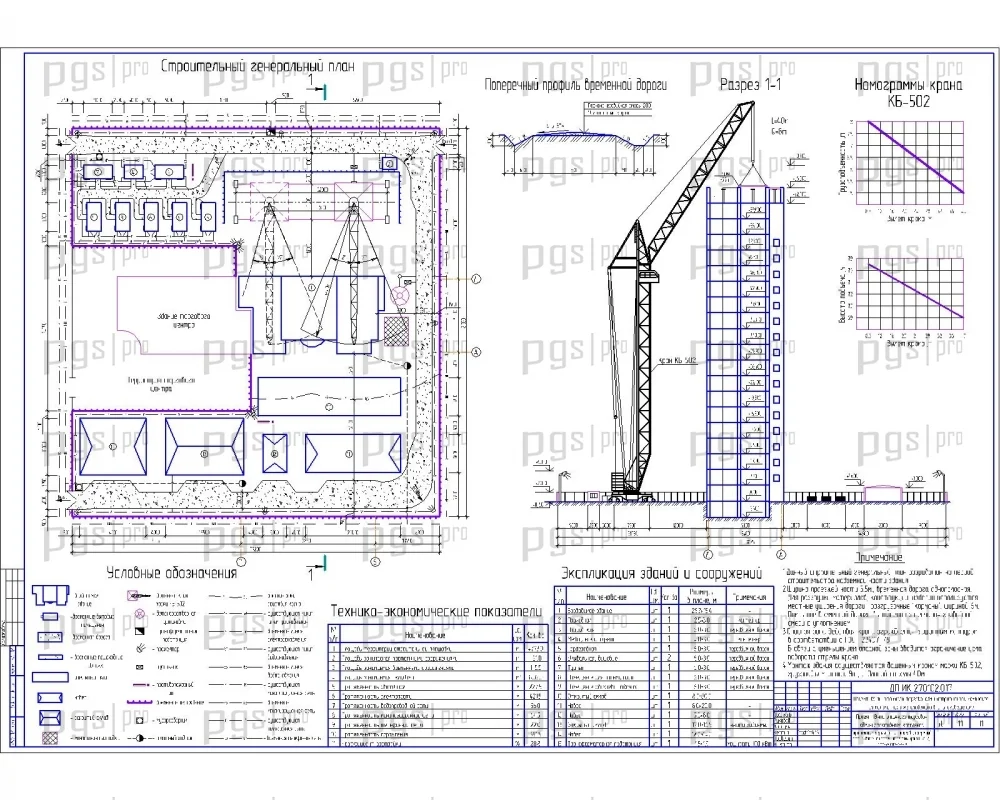

• Практическая направленность: технологическая карта на бетонирование монолитного перекрытия, календарный план строительства, строительный генплан.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности и охране окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1236 по доступной цене — 3 500 рублей.
