Дипломный проект №1240 «Управление пенсионного фонда в г. Краснодар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения административных и рабочих помещений пенсионного фонда. Проект выполнен с учетом климатических условий Краснодарского края и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Стоимость работы составляет 5 000 рублей.

Проектируемый объект — четырехэтажное здание управления пенсионного фонда в городе Краснодар с техническим этажом и габаритами в осях 25,5 × 25,5 м. Данный ПГС дипломный проект разработан с учетом современных требований к административным зданиям, энергоэффективности и функциональности. Высота здания составляет 15,33 м. Административное здание имеет Г-образную форму в плане с небольшими выступами. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1240 предлагает полный комплект документации с архитектурными визуализациями.

В здании предусмотрены технические, административные, рабочие помещения. На всех этажах предусмотрены: служебные помещения, коридоры, тамбуры, помещение охраны, туалетные комнаты, рабочие кабинеты, аудитории. Здание фонда четырехэтажное с техническим этажом.

Технико-экономические показатели по зданию: строительный объем 14470,0 м3, площадь застройки 771,0 м2, общая площадь 265 м2, полезная площадь 1907,9 м2, коэффициент компактности планировки 0,186, объемный коэффициент 4,8.

Административное здание имеет Г-образную форму в плане с небольшими выступами с размерами в осях 25,5 х 25,5 м. Здание 4-х этажное с техэтажом высотой 3,30 м. Художественная выразительность здания достигается за счет отделки наружных поверхностей стен: облицовка лицевым керамическим кирпичом, с оштукатуриванием поверхности стен. Выступающие элементы - штукатурятся белой штукатуркой с мелкой фактурой. Элементы стен - облицовываются плитками керамического гранита. Внутренние поверхности кирпичных стен штукатурятся, а затем окрашиваются декоративной краской, облицовываются глазурованной керамической плиткой, керамическим гранитом. Выполняются подвесные потолки «Armstrong».

Температурно-влажностный режим в помещениях нормальный. Степень агрессивности внутренней среды - неагрессивна. Пути эвакуации и освещение: эвакуационными путями являются две не задымляемые лестничные клетки. Незадымляемость обеспечивается установкой при выходе на лестничную клетку дверей с самозакрывающими механизмами. Освещение помещений естественное, выполнено из расчета площади окон 1/5 – 1/8 от площади пола. Для уменьшения инсоляции помещений выходящих окнами на западную и южную сторону здания предусмотрены солнцезащитные мероприятия. Они состоят из установки в оконные проемы тонированных стекол и установки внутренних жалюзийных решеток.

Внутренняя отделка интерьеров, решение фасадов: во внутренней отделке помещений используются материалы, отвечающие санитарно-гигиеническим, и противопожарным требованиям. Для отделки применяются следующие материалы: водоэмульсионная окраска, облицовка керамической плиткой, декоративные штукатурки "Jaeger", "Stromboli". Конструкции полов выполнены с учетом рекомендаций серии 2.244-1 в. 5.4 с использованием следующих материалов: гранитокерамика, керамическая плитка, ковровая керамическая плитка, линолеум. Подвесные потолки выполнены с применением конструктивных потолков фирм "Armstrong", "Экспан", "Кубань-Кнауф". Для наружной отделки фасадов применяется декоративная штукатурка Texcolor с последующей покраской фасадными красками.

Здания принято в каркасе с шагом 6х6м. Фундаменты — монолитная фундаментная плита, монолитные колонны, перекрытие — монолитные ж/б плиты. Внутренние перегородки — кирпичные с армированием. Окна и двери приняты индивидуальные. Покрытие — изолпаст. Водосток организованный внутренний. Проектом предусмотрены следующие антисейсмические мероприятия: устройство антисейсмических поясов по наружным и внутренним стенам; укладка арматурных сеток в углах, в пересечениях стен и в местах прохода дымовентиляционных каналов; сейсмостойкость стен повышается созданием вертикальными железобетонными включениями (сердечники, рамы), которые соединяются с антисейсмическими поясами.

Стены здания выполняются из обыкновенного глиняного кирпича пластического прессования на цементно-известковом растворе М50. При приготовлении раствора добавлять поливинилацетатную эмульсию ПВА в количестве 15% от веса цемента в перерасчете на сухой остаток полимера.

Расчетно-конструктивная часть проекта включает сбор нагрузок, расчет плиты перекрытия с поперечной арматурой на продавливание при действии сосредоточенной силы и изгибающего момента, расчет колонны прямоугольного сечения с симметричной арматурой на косое внецентренное сжатие. Фундаментная часть включает исходные данные для проектирования, расчет фундаментной плиты без поперечной арматуры на продавливание при действии сосредоточенной силы и изгибающего момента. Расчет выполнен в программном комплексе «Stark ES».

Раздел технологии строительного производства включает вариантное проектирование: краткая характеристика вариантов табличной форме, определение экономического эффекта. Выбор монтажного крана. Описание технологических карт: технологическая карта на возведение монолитных конструкций (область применения технологической карты, организация и технология выполнения работ, опалубочные работы, арматурные работы, бетонирование, требования к качеству и приемке работ, указания по технике безопасности), технологическая карта кровельных работ (область применения технологической карты, организация и технология выполнения работ, требования к качеству и приемке работ, требования безопасности труда).

Раздел экономической части включает сводный сметный расчет, объектная смета, локальная смета. Раздел организации строительного производства включает календарный план, технико-экономические показатели, расчет стройгенплана: расчет площадей необходимых временных зданий санитарно-бытового назначения, расчет площадей складов, расчет временного водоснабжения строительной площадки, расчет временного энергоснабжения. Раздел безопасности и экологичность проекта включает экспертизу проектных решений, анализ условий труда при выполнении строительных и монтажных работ, инструкция по охране труда для машинистов башенных кранов, экология проекта.

Диплом №1240 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная конструктивная схема: каркасная схема с шагом 6х6 м, монолитная фундаментная плита, монолитные железобетонные перекрытия — современное решение для административных зданий.
• Антисейсмические мероприятия: устройство антисейсмических поясов, укладка арматурных сеток в углах и пересечениях стен, вертикальные железобетонные включения (сердечники, рамы).
• Сложная расчетная часть: расчет плиты перекрытия на продавливание, расчет колонны на косое внецентренное сжатие, расчет фундаментной плиты на продавливание в программном комплексе «Stark ES».
• Разнообразие конструкций: монолитная фундаментная плита, монолитные колонны, монолитные железобетонные перекрытия, кирпичные перегородки с армированием.
• Полная комплектация: 121 лист пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.

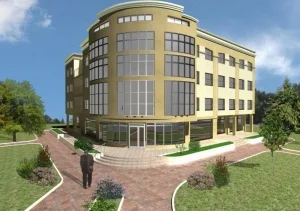

• Архитектурные визуализации: наличие 3D-визуализаций здания для наглядной презентации проекта.
• Практическая направленность: технологическая карта на возведение монолитных конструкций первого этажа, технологическая карта на кровельные работы, календарный план, стройгенплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1240 по доступной цене — 5 000 рублей.
