Дипломный проект №1241 «Офисное здание в г. Краснодар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения административных и офисных помещений. Проект выполнен с учетом климатических условий Краснодарского края и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Стоимость работы составляет 5 000 рублей.

Проектируемый объект — семиэтажное офисное здание в городе Краснодар с подвальным помещением и габаритами в осях 42,0 × 15,3 м. Данный ПГС дипломный проект разработан с учетом современных требований к административным зданиям, энергоэффективности и функциональности. Высота здания составляет 26,16 м. Здание имеет два входа: центральный вход с главного фасада и вход с бокового фасада. Подвал имеет 2 независимых выхода. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1241 предлагает полный комплект документации.

В подвальном помещении предусмотрены мастерские обслуживающего персонала, гардеробные и комната приема пищи. Подвал размещены узы инженерного оборудования: водомерный узел, насосная, теплопункт, электрощитовая. В подвале расположены мастерские электрика, сантехника, слесаря, гардеробная и комната приема пищи.

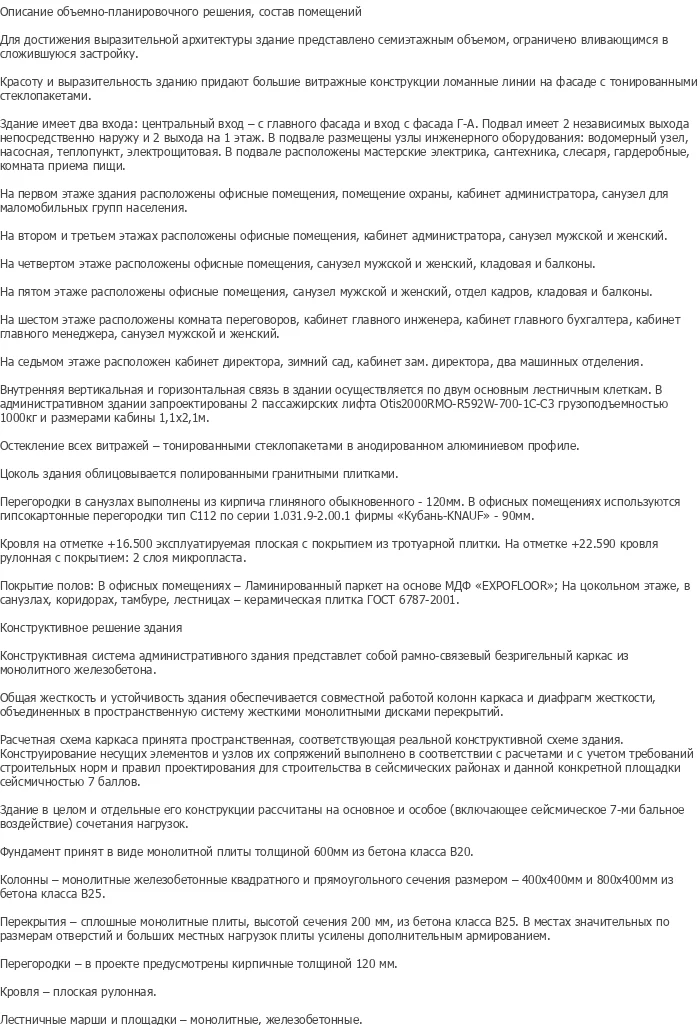

Для достижения выразительной архитектуры здание представлено семиэтажным объемом, ограничено впивающимся в сложившуюся застройку. Красоту и выразительность зданию придают большие витражные конструкции ломаные линии на фасаде с тонированными стеклопакетами. В административном здании запроектированы 2 пассажирских лифта Otis2000RMO-R592W-700-1C-C3 грузоподъемностью 1000кг и размерами кабины 1,1х2,1м.

На первом этаже здания расположены офисные помещения, помещение охраны, кабинет администратора, санузел для маломобильных групп населения. На втором и третьем этажах расположены офисные помещения, кабинет администратора, санузел мужской и женский. На четвертом этаже расположены офисные помещения, санузел мужской и женский, кладовая и балконы. На пятом этаже расположены офисные помещения, санузел мужской и женский, отдел кадров, кладовая и балконы. На шестом этаже расположены комната переговоров, кабинет главного инженера, кабинет главного бухгалтера, кабинет главного менеджера, санузел мужской и женский.

На седьмом этаже расположен кабинет директора, зимний сад, кабинет зам. директора, два машинных отделения. Внутренняя вертикальная и горизонтальная связь в здании осуществляется по двум основным лестничным клеткам. Остекление всех витражей — тонированными стеклопакетами в анодированном алюминиевом профиле. Цоколь здания облицовывается полированными гранитными плитками. Перегородки в санузлах выполнены из кирпича глиняного обыкновенного — 120мм. В офисных помещениях используются гипсокартонные перегородки тип С112 по серии 1.031.9-2.00.1 фирмы «КуБань-КНАУФ» — 90мм.

Кровля на отметке +16.500 эксплуатируемая плоская с покрытием из тротуарной плитки. На отметке +22.590 кровля рулонная с покрытием: 2 слоя микропласта. Покрытие полов: в офисных помещениях — ламинированный паркет на основе МДФ «EXPOFLOOR»; на цокольном этаже, в санузлах, коридорах, тамбуре, лестницах — керамическая плитка ГОСТ 6787-2001.

Конструктивная система административного здания представляет собой рамно-связевой безригельный каркас из монолитного железобетона. Общая жесткость и устойчивость здания обеспечивается совместной работой колонн каркаса и диафрагм жесткости, объединенных в пространственную систему жесткими монолитными дисками перекрытий. Расчетная схема каркаса принята пространственная, соответствующая реальной конструктивной схеме здания.

Конструирование несущих элементов и узлов их сопряжений выполнено в соответствии с расчетами и с учетом требований строительных норм и правил проектирования для строительства в сейсмических районах и данной конкретной площадке сейсмичностью 7 баллов. Здание в целом и отдельные его конструкции рассчитаны на основное и особое (включающее сейсмическое 7-ми бальное воздействие) сочетания нагрузок.

Фундамент принят в виде монолитной плиты толщиной 600мм из бетона класса В20. Колонны — монолитные железобетонные квадратного и прямоугольного сечения размером — 400х400мм и 800х400мм из бетона класса В25. Перекрытия — сплошные монолитные плиты, высотой сечения 200 мм, из бетона класса В25. В местах значительных по размерам отверстий и больших местных нагрузок плиты усилены дополнительным армированием. Перегородки — в проекте предусмотрены кирпичные толщиной 120 мм. Лестничные марши и площадки — монолитные, железобетонные.

Раздел технологии возведения зданий и сооружений включает область применения, организацию и технологию выполнения работ, определение номенклатуры и объемов строительных работ, выбор методов и схем возведения здания. Технологическая готовность работ, предшествующих бетонированию вертикальных конструкций. Доставка и прием бетонной смеси. Подготовка к бетонированию. Выбор типовых приспособлений, оборудования и организационнойоснастки. Выбор средств механизации: выбор автобетононасоса, выбор монтажного механизма. Деление на участки, захватки, ярусы. Организация и технология выполнения работ: подготовка к бетонированию, бетонирование автобетононасосом, бетонирование плит перекрытий, бетонирование колонн. Калькуляция трудовых затрат и заработной платы. Расчет требуемого числа машин. Указания по контролю и оценки качества работ: контроль качества и приемка бетона, контроль качества и приемка конструкций. Технико-экономические показатели.

Раздел организационное проектирование в строительстве включает подсчет объемов строительно-монтажных работ, материально-технические ресурсы строительства: расчет потребности в строительных материалах, полуфабрикатах, деталях и конструкциях, расчет потребности в воде для нужд строительства и определение диаметра труб временного водопровода, расчет потребности в электроэнергии и выбор трансформаторов, расчет потребности в тепле и выбор источников временного теплоснабжения. Производство строительно-монтажных работ: строительный генеральный план, расчет численности персонала строительства, определение состава площадей временных зданий и сооружений, расчет складских помещений и складских площадей, методы производства строительно-монтажных работ. Методы производства работ: таблица работ и ресурсов сетевого графика, сетевой график и его оптимизация, мероприятия по производству работ в зимний период, техника безопасности, охрана труда и противопожарные мероприятия, условия сохранения окружающей среды, технико-экономические показатели по проекту.

Раздел экономической части включает составление сметной документации, сводный сметный расчет, объектный сметный расчет, локальный сметный расчет №1, локальный сметный расчет №2, локальный сметный расчет №3, локальный сметный расчет №4, технико-экономические показатели. Раздел безопасности жизнедеятельности на производстве включает обеспечение безопасных условий труда при устройстве вентилируемого фасада, расчет времени эвакуации людей с верхнего этажа при пожаре, размещение убежища в подвальном здании.

Диплом №1241 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная конструктивная схема: рамно-связевой безригельный каркас из монолитного железобетона — современное решение для административных зданий.
• Сейсмостойкость: расчет на сейсмическое 7-ми бальное воздействие с учетом требований строительных норм для сейсмических районов.
• Сложная расчетная часть: пространственная расчетная схема каркаса, армирование плиты перекрытия на отм. +3.300, расчет в программном комплексе «Лира».
• Разнообразие конструкций: монолитная плита фундамента, монолитные колонны квадратного и прямоугольного сечения, сплошные монолитные плиты перекрытий.

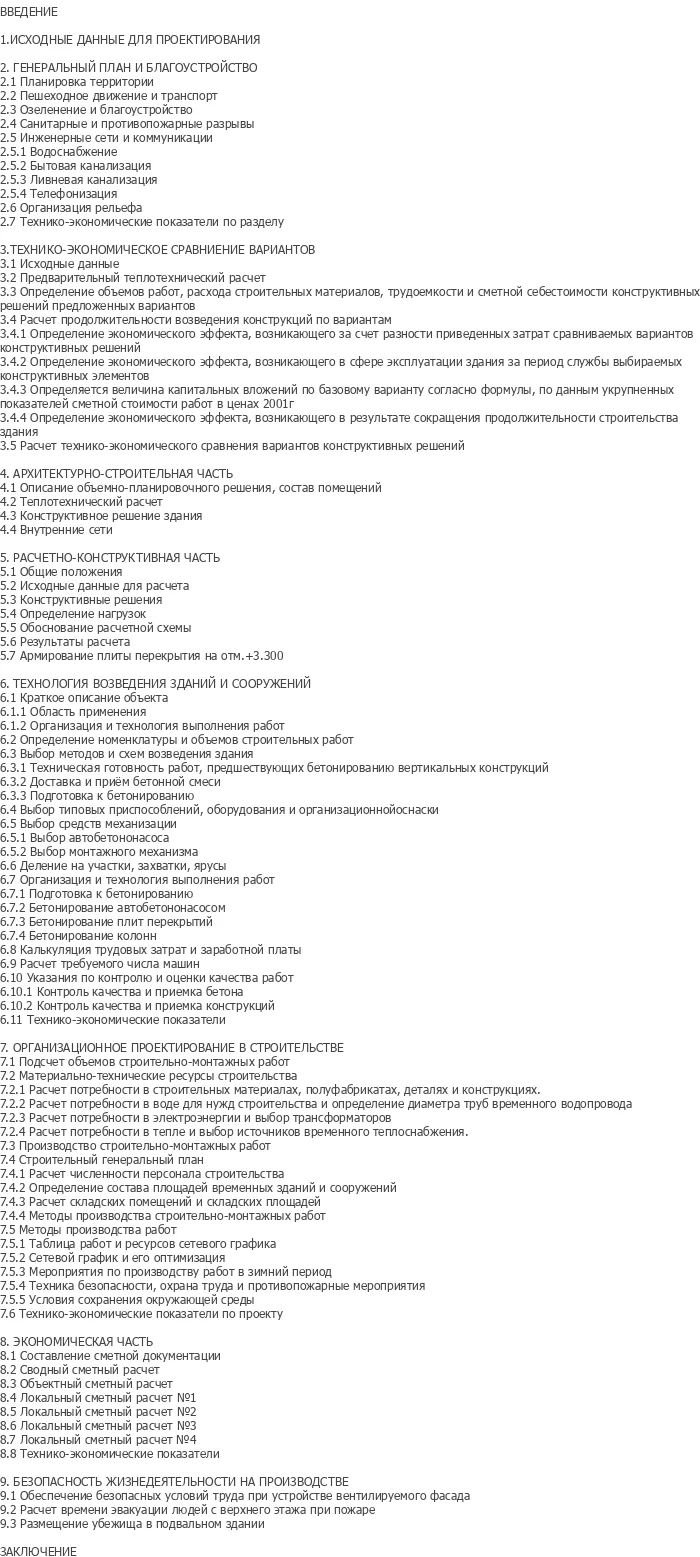

• Полная комплектация: 261 лист пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Практическая направленность: технологическая карта на бетонные работы, сетевой график, строительный генплан, технико-экономические показатели.
• Архитектурные визуализации: наличие 3D-модели здания для наглядной презентации проекта.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1241 по доступной цене — 5 000 рублей.
