Дипломный проект №1242 «Детский сад с бассейном на 160 мест в г. Сергиев Посад Московская область» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения дошкольного учреждения с организацией комфортных условий для воспитания и развития детей. Проект выполнен с учетом климатических условий Московской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает пояснительную записку, графическую часть, технологические карты, календарный план и строительный генплан.

Проектируемый объект — трехэтажное здание детского сада с бассейном на 160 мест в г. Сергиев Посад Московской области, предназначенное для организации дошкольного образования и развития детей. Здание имеет подвал и рассчитано на 8 групп с общей вместимостью 160 человек. Данный ПГС дипломный проект демонстрирует комплексный подход к проектированию современных дошкольных учреждений с учетом требований к функциональности, безопасности и эстетике.

Особенностью проекта является наличие бассейна, что расширяет возможности физического развития детей и требует специальных инженерных решений. Высота подвала составляет 2,7 м, высота основных этажей — 3,3 м. Архитектурный облик здания формируется яркой цветовой гаммой фасадов с элементами декора, создающими привлекательную среду для детей.

Дипломная работа подходит студентам строительных специальностей, изучающим проектирование социальных и общественных зданий, а также специалистам, занимающимся проектированием детских дошкольных учреждений. Если вы ищете, где купить проект или скачать проект по направлению ПГС с полным расчетом и оформлением — диплом №1242 предлагает оптимальное соотношение цены и качества.

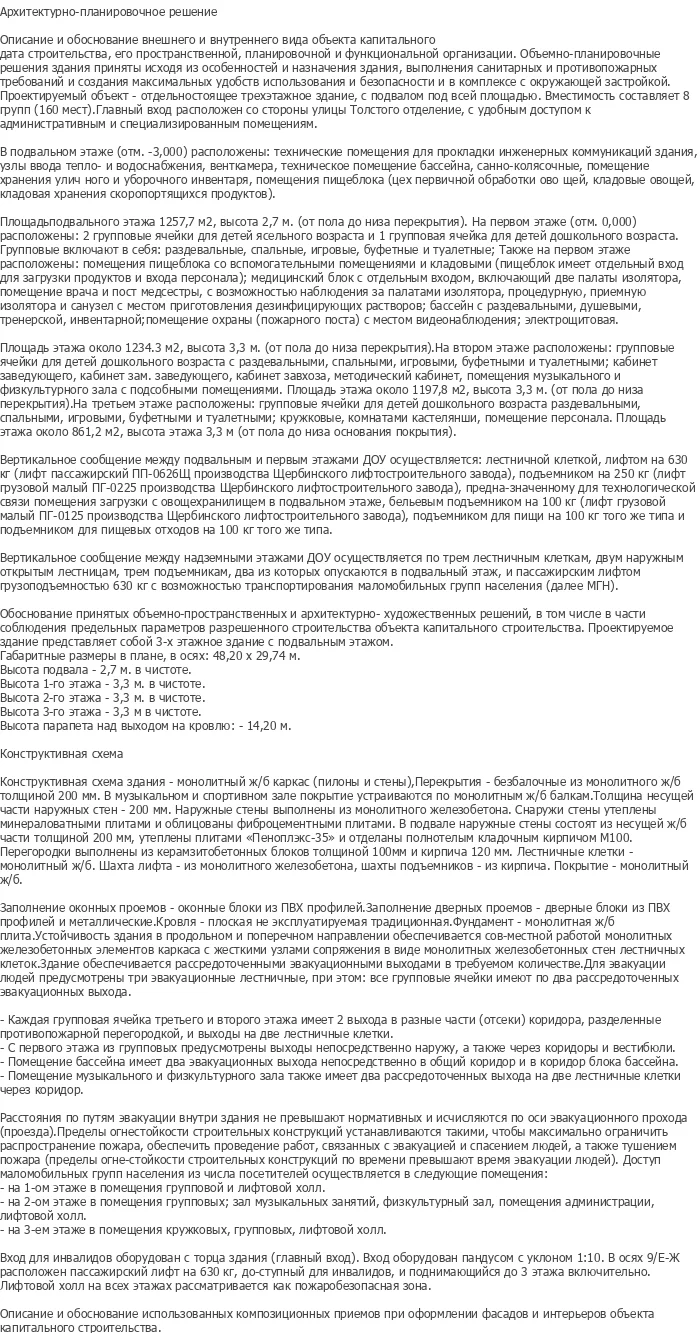

Функциональная организация детского сада построена на принципе четкого зонирования групповых, общественных и служебных помещений с обеспечением удобных внутренних коммуникаций и эвакуационных путей. Проектируемый объект — отдельностоящее трехэтажное здание с подвалом под всей площадью. Вместимость составляет 8 групп (160 мест). Главный вход расположен со стороны улицы Толстого с удобным доступом к административным и специализированным помещениям.

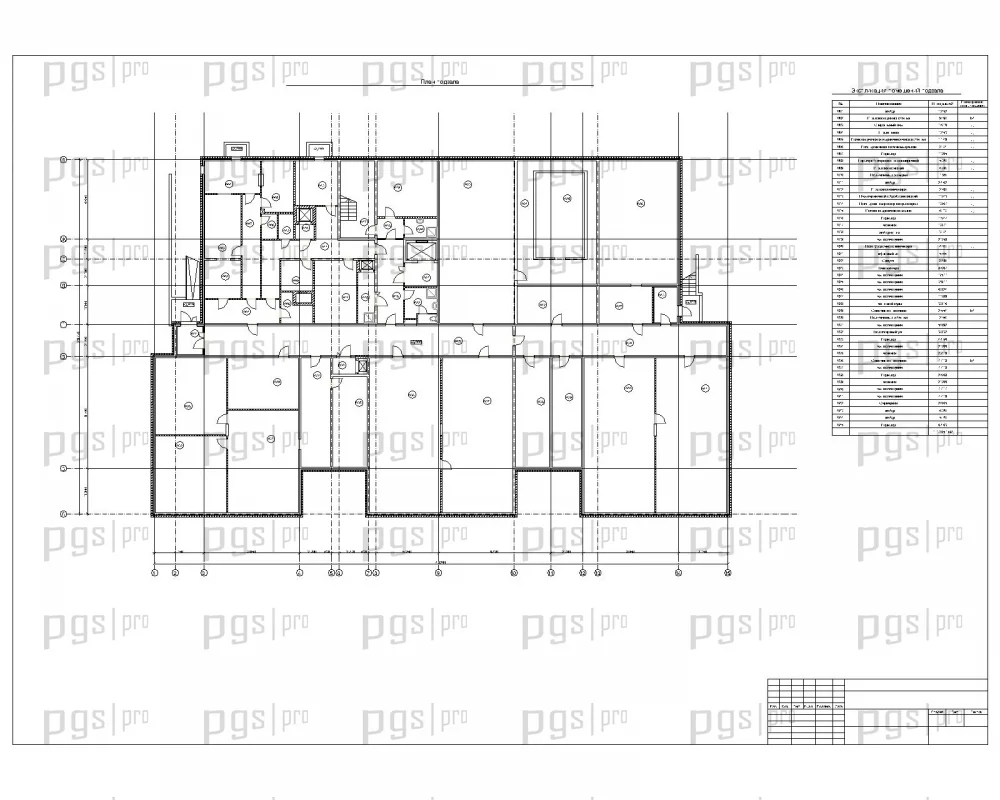

В подвальном этаже (отм. -3,000) расположены: технические помещения для прокладки инженерных коммуникаций здания (узлы ввода тепло- и водоснабжения, венткамера, техническое помещение бассейна, санитарно-комплексные, помещение хранения инвентаря, помещение пищеблока (цех первичной обработки овощей, кладовые овощей и продуктов), помещения прачечной, помещение охраны (пожарного поста) с местом видеонаблюдения, электрощитовая. Площадь подвального этажа — 1257,7 м², высота 2,7 м (от пола до низа перекрытия).

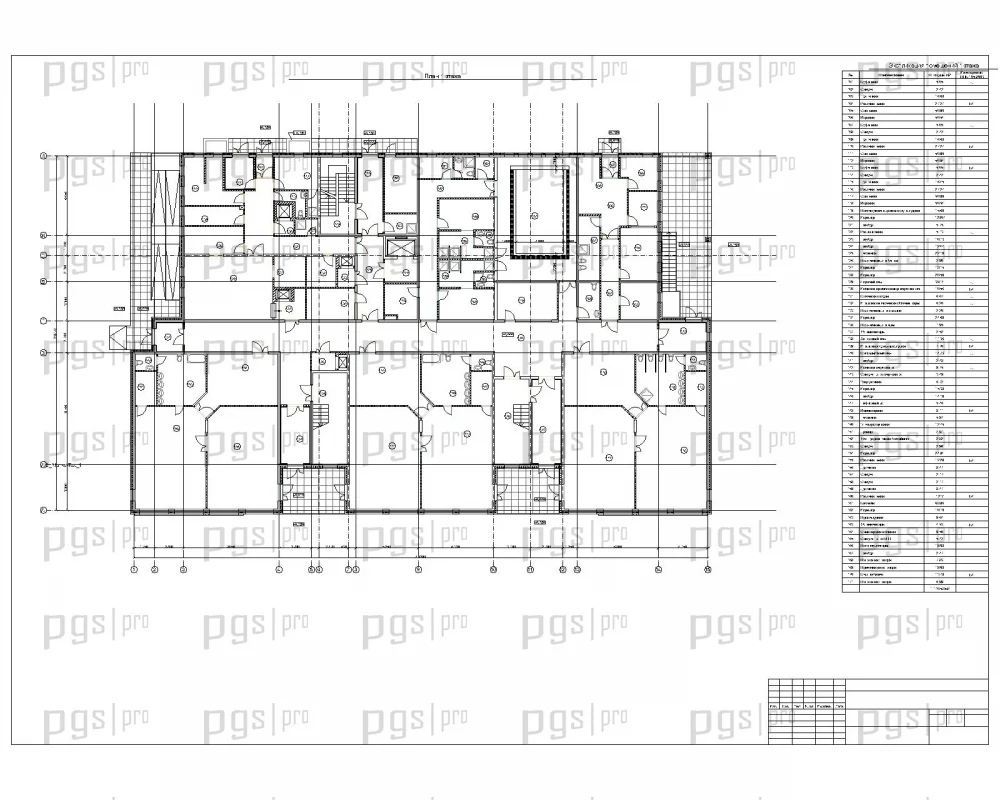

На первом этаже (отм. 0,000) расположены: 2 групповые ячейки для детей ясельного возраста и 1 групповая ячейка для детей дошкольного возраста (групповые включают в себя: раздевальные, спальные, игровые, буфетные и туалетные); пищеблок с вспомогательными помещениями и кладовыми (пищеблок имеет отдельный вход для разгрузки продуктов и входа персонала); медицинский блок с отдельным входом, включающий две палаты изолятора, помещение врача и пост медсестры, с возможностью наблюдения за палатами изолятора; процедурную, приемную, комнату санузел с местом приготовления дезинфицирующих растворов; бассейн с раздевальными, душевыми, тренерской, инвентарной; помещение охраны (пожарного поста) с местом видеонаблюдения; электрощитовая. Площадь первого этажа — около 1234,3 м², высота 3,3 м (от пола до низа перекрытия).

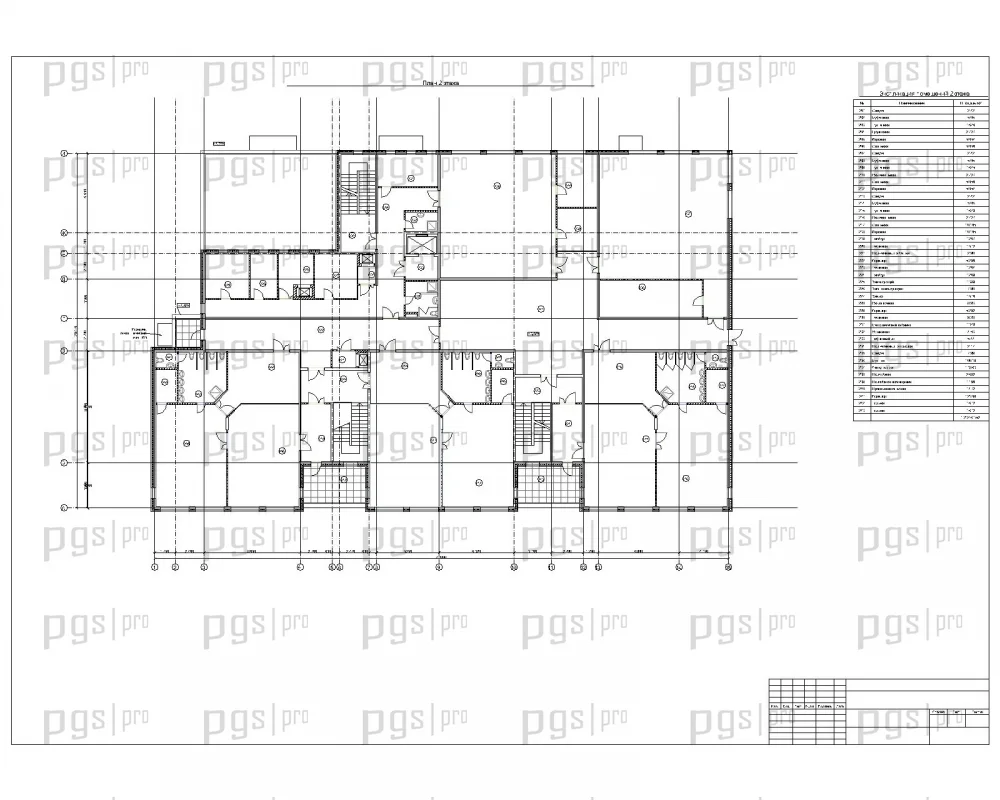

На втором этаже расположены: групповые ячейки для детей дошкольного возраста с раздевальными, спальными, игровыми, буфетными и туалетными; кабинет заведующего, кабинет завхоза, методический кабинет, помещения музыкального и физкультурного зала с пособиями помещениями. Площадь второго этажа — около 1197,8 м², высота 3,3 м (от пола до низа перекрытия). На третьем этаже расположены: групповые ячейки для детей дошкольного возраста с раздевальными, спальными, игровыми, буфетными и туалетными; кружковые, комнатами кастелянши, помещение персонала. Площадь третьего этажа — около 861,2 м², высота этажа 3,3 м (от пола до низа основания покрытия).

Вертикальное сообщение между подвальным и первым этажами ДОУ осуществляется: лестничной клеткой, лифтом на 630 кг (лифт пассажирский ПП-0626Ш производства Щербинского лифтостроительного завода), подъемником на 250 кг (подъемник грузовой малый ПГ-0225 производства Щербинского лифтостроительного завода), предназначенному для технологической связи помещения загрузки с вещевой прачечной в подвальном этаже, белым подъемником на 100 кг (лифт грузовой малый ПП-0125 производства Щербинского лифтостроительного завода), подъемником для пищи на 100 кг того же типа и подъемником для пищевых отходов на 100 кг того же типа.

Вертикальное сообщение между надземными этажами ДОУ осуществляется по трем лестничным клеткам, двум наружным открытым лестницам, трем подъемникам, два из которых опускаются в подвальный этаж, и пассажирским лифтом грузоподъемностью 630 кг с возможностью транспортирования маломобильных групп населения (далее МГН). Вход для инвалидов оборудован с торца здания (главный вход). Вход оборудован пандусом с уклоном 1:10. В осях 9/Е-Ж расположен пассажирский лифт на 630 кг, доступный для инвалидов, и поднимающийся до 3 этажа включительно. Лифтовой холл на всех этажах рассматривается как пожаробезопасная зона.

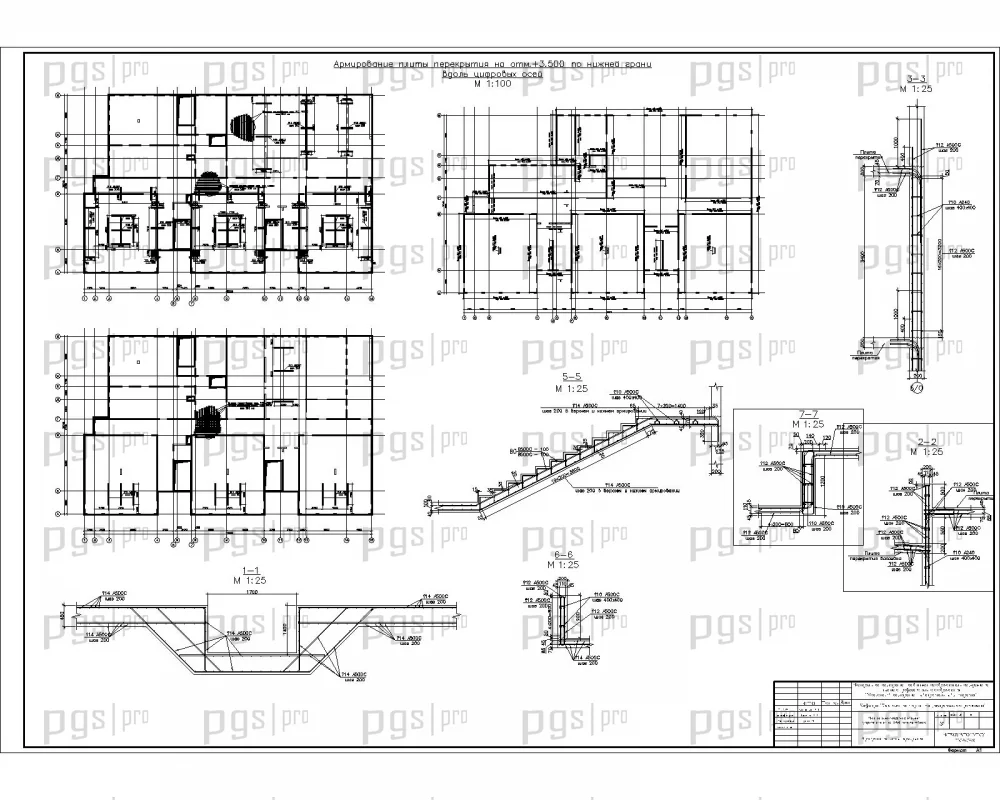

Конструктивная схема здания — монолитный железобетонный каркас (пилоны и стены). Перекрытия — безбалочные из монолитного железобетона толщиной 200 мм. В музыкальном и спортивном зале перекрытия устраиваются по монолитным железобетонным балкам. Толщина несущей части наружных стен — 200 мм. Наружные стены выполнены из монолитного железобетона. Снаружи стены утеплены минераловатными плитами и облицованы фиброцементными плитами. В подвале наружные стены состоят из несущей железобетонной части толщиной 200 мм, утеплены плитами «Пеноплэкс-35» и отделаны полиуретаном кладочным кирпичом М100. Перегородки выполнены из керамзитобетонных блоков толщиной 100 мм и кирпича 120 мм. Лестничные клетки — монолитный железобетон. Шахта лифта — из монолитного железобетона, шахты подъемников — из кирпича. Покрытие — монолитный железобетон.

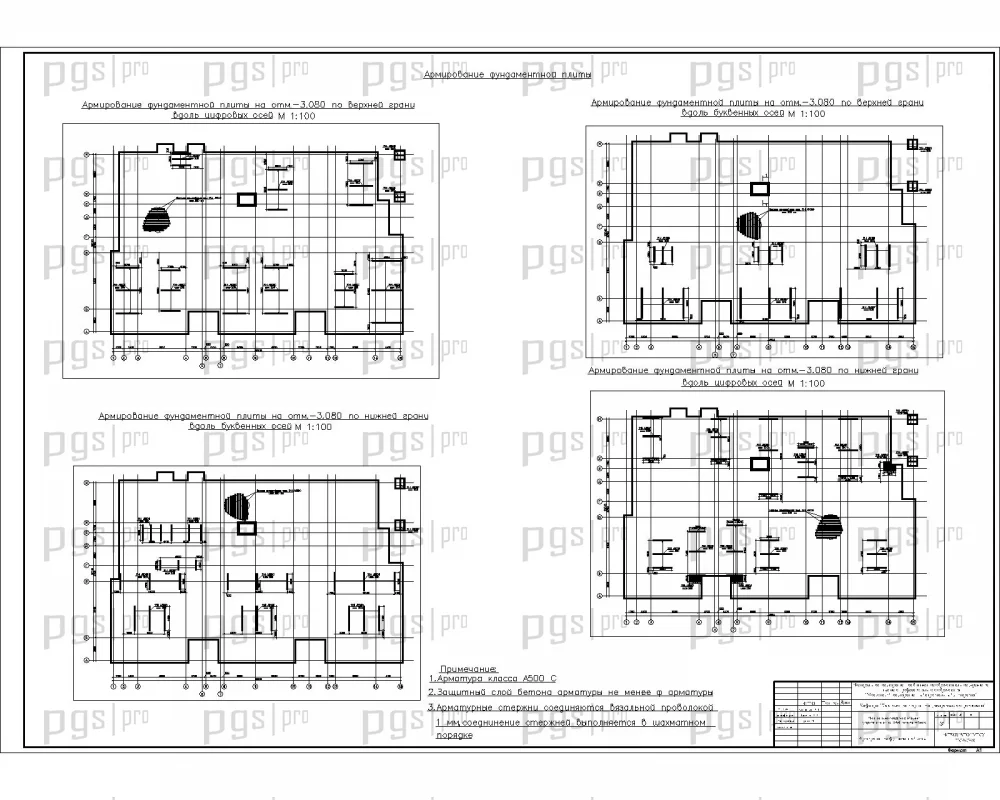

Заполнение оконных проемов — оконные блоки из ПВХ профилей. Заполнение дверных проемов — дверные блоки из ПВХ профилей и металлические. Кровля — плоская из эксплуатируемой традиционной кровли. Фундамент — монолитная ж/б плита. Устойчивость здания в продольном и поперечном направлениях обеспечивается совместной работой монолитных железобетонных элементов каркаса с жесткими и жесткими соединениями в виде монолитных железобетонных стен лестничных клеток. Здание обеспечивается рассредоточенными эвакуационными выходами в требуемом количестве. Для эвакуации людей предусмотрены три эвакуационные лестничные, при этом: все групповые ячейки имеют по два рассредоточенных эвакуационных выхода.

Расстояния по путям эвакуации внутри здания не превышают нормативных и исчисляются по оси эвакуационного проезда (проезда). Пределы огнестойкости строительных конструкций устанавливаются такими, чтобы максимально ограничить распространение пожара, обеспечить проведение работ, связанных с эвакуацией людей, а также тушением пожара (пределы огне-стойкости строительных конструкций по времени превышают время эвакуации людей). Доступ маломобильных групп населения из числа посетителей осуществляется в следующие помещения: на 1-ом этаже в помещения групповой и лифтовой холл; на 2-ом этаже в помещения групповых; зал музыкальных занятий, физкультурный зал, помещения администрации, лифтовой холл; на 3-ем этаже в помещения кружковых, групповых, лифтовой холл.

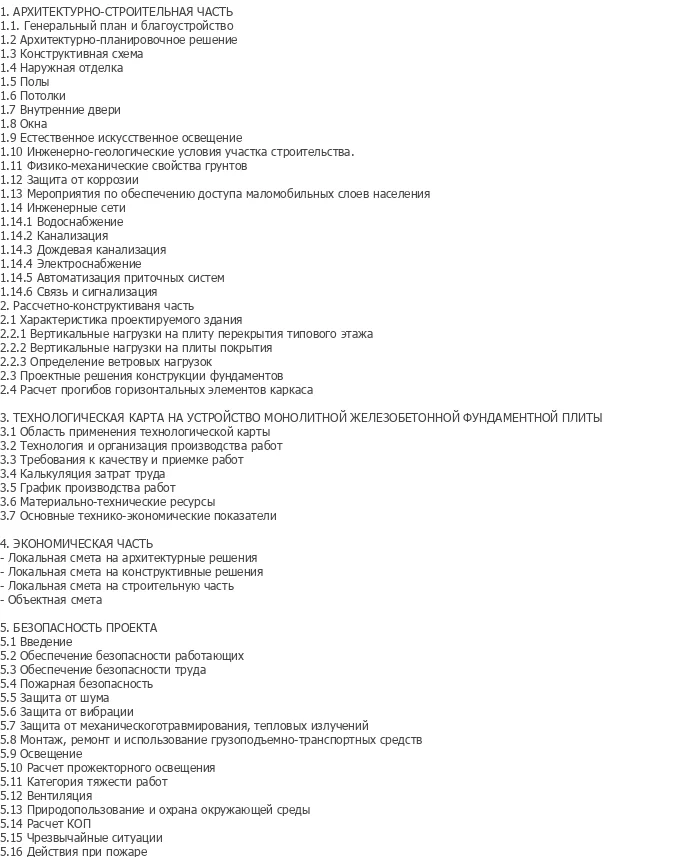

Расчет конструкций выполнен в программном комплексе «Лира». Расчетная часть включает характеристику проектируемого здания, вертикальные нагрузки на плиту перекрытия типового этажа, вертикальные нагрузки на плиты покрытия, определение ветровых нагрузок, проектные решения конструкций фундаментов, расчет прогибов горизонтальных элементов каркаса.

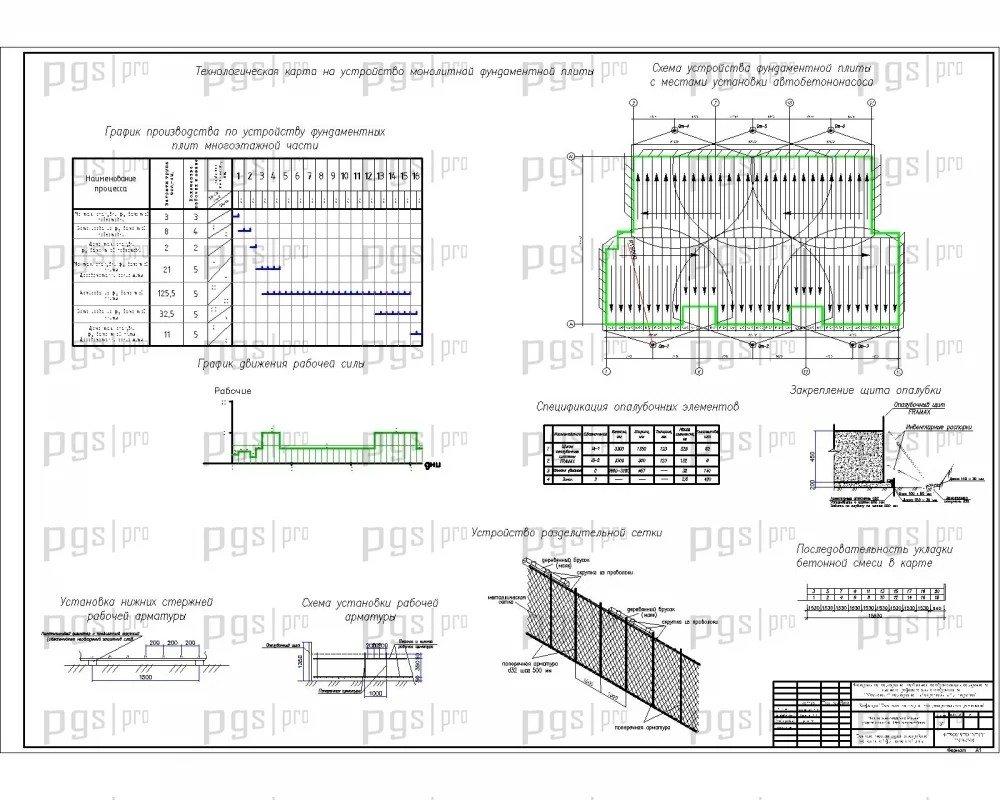

Раздел технологии и организации строительства включает две технологические карты: на устройство монолитной железобетонной фундаментной плиты и на возведение монолитных конструкций 2-ого этажа. Технологическая карта на устройство монолитной железобетонной фундаментной плиты содержит область применения технологической карты, технологию и организацию производства работ, требования к качеству и приемке работ, калькуляцию затрат труда, график производства работ, материально-технические ресурсы, основные технико-экономические показатели.

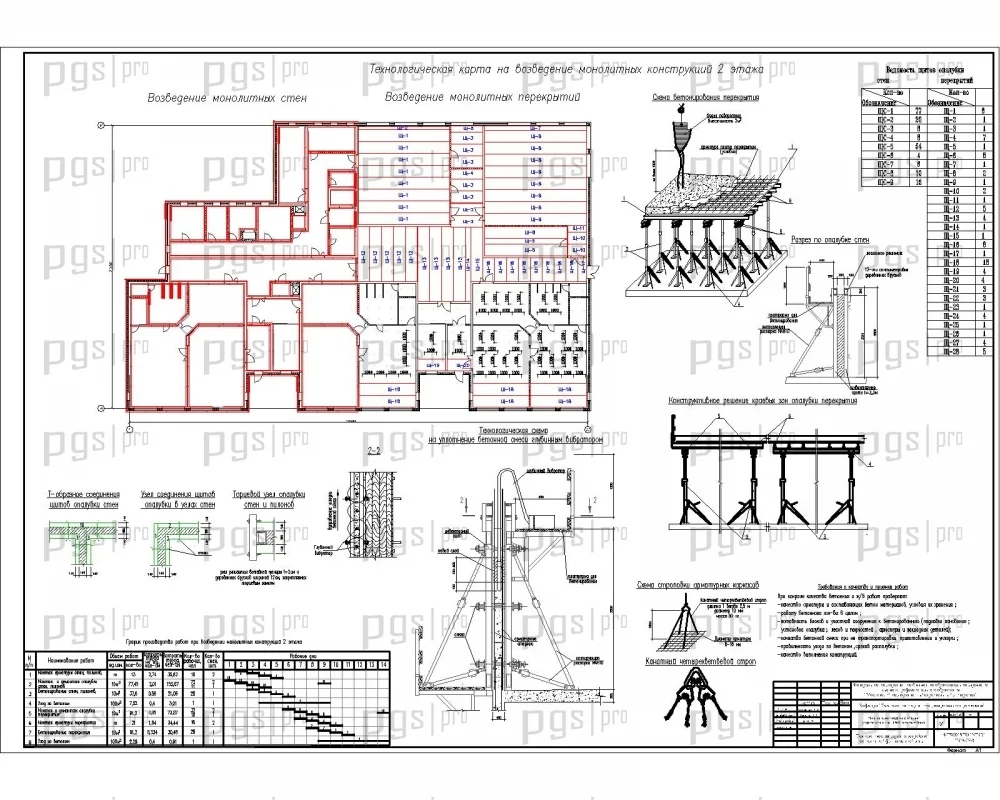

Технологическая карта на возведение монолитных конструкций 2-ого этажа включает подробное описание технологии выполнения работ, ведомость объемов работ, материально-технические ресурсы, технико-экономические показатели, мероприятия по охране окружающей среды и правила техники безопасности.

Календарный план производства работ составлен с учетом последовательности и продолжительности основных строительных процессов. График отражает технологическую последовательность возведения здания от земляных работ до монтажа конструкций и отделочных работ, с оптимальным распределением ресурсов и механизмов.

Строительный генеральный план содержит размещение временных зданий и сооружений, складских площадок, дорог и коммуникаций на период строительства. Выполнен расчет потребности в персонале, организация складского хозяйства, освещение и водоснабжение строительной площадки, а также мероприятия по охране окружающей среды и технике безопасности. Раздел безопасности проекта включает обеспечение безопасности работающих, обеспечение безопасности труда, пожарную безопасность, защиту от шума, защиту от вибрации, защиту от механического травмирования, тепловых излучений, монтаж, ремонт и использование грузоподъемно-транспортных средств, освещение, расчет прожекторного освещения, категорию тяжести работ, вентиляцию, природопользование и охрану окружающей среды, расчет КОП, чрезвычайные ситуации, действия при пожаре.

Диплом №1242 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Социально значимая тематика: проектирование современного детского сада соответствует тенденциям развития социальной инфраструктуры.
• Уникальная функциональная программа: наличие бассейна расширяет возможности физического развития детей.
• Современные конструкции: монолитный железобетонный каркас, фундаментная плита, монолитные перекрытия.
• Расчет в «Лира»: использование программного комплекса для расчета конструкций.
• Две технологические карты: устройство монолитной фундаментной плиты и возведение монолитных конструкций 2-ого этажа.
• Доступность для МГН: проектирование с учетом потребностей маломобильных групп населения.
• Практическая направленность: календарный план, строительный генплан, разделы по безопасности проекта.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: полный комплект документации, соответствующий ГОСТ по специальности ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1242 по доступной цене — 4 000 рублей.
