Диплом №1245 "Торгово-развлекательный комплекс в г. Пермь"

Дипломный проект №1245 «Торгово-развлекательный комплекс в г. Пермь» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий и предназначен для размещения торговых, развлекательных и сервисных функций с организацией комфортных условий для посетителей. Проект выполнен с учетом городских условий застройки и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает пояснительную записку, графическую часть, технологическую карту, сетевой график и строительный генплан.

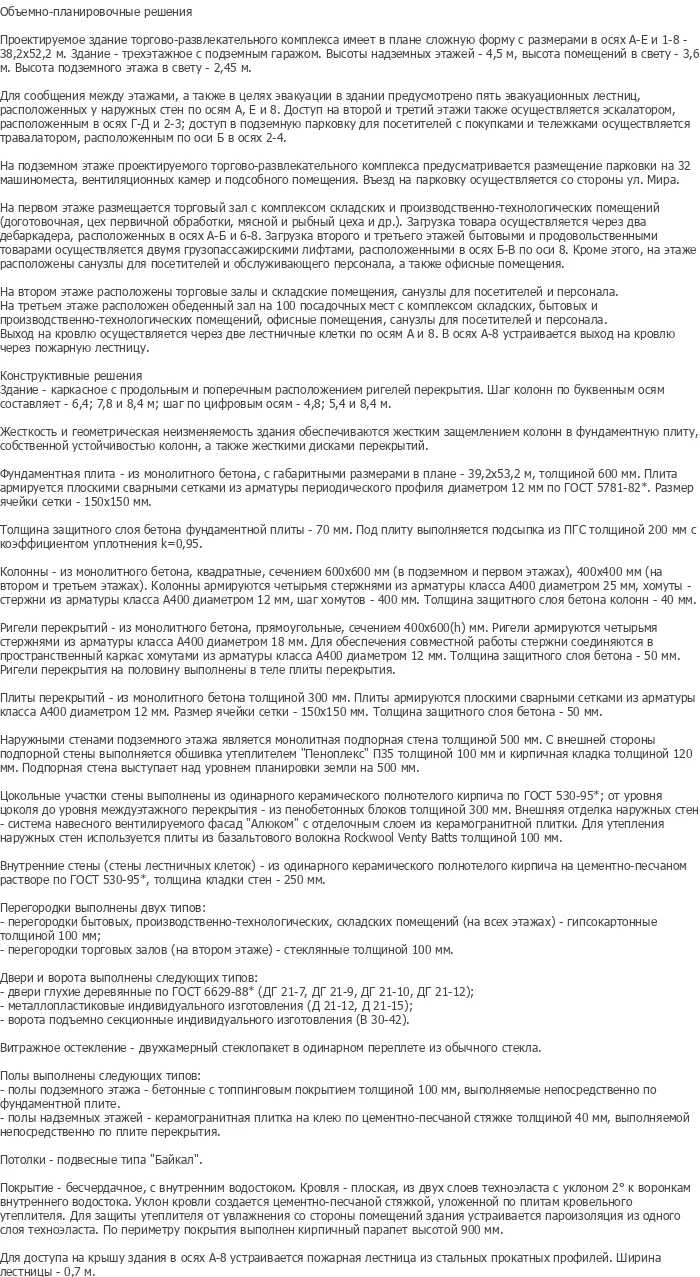

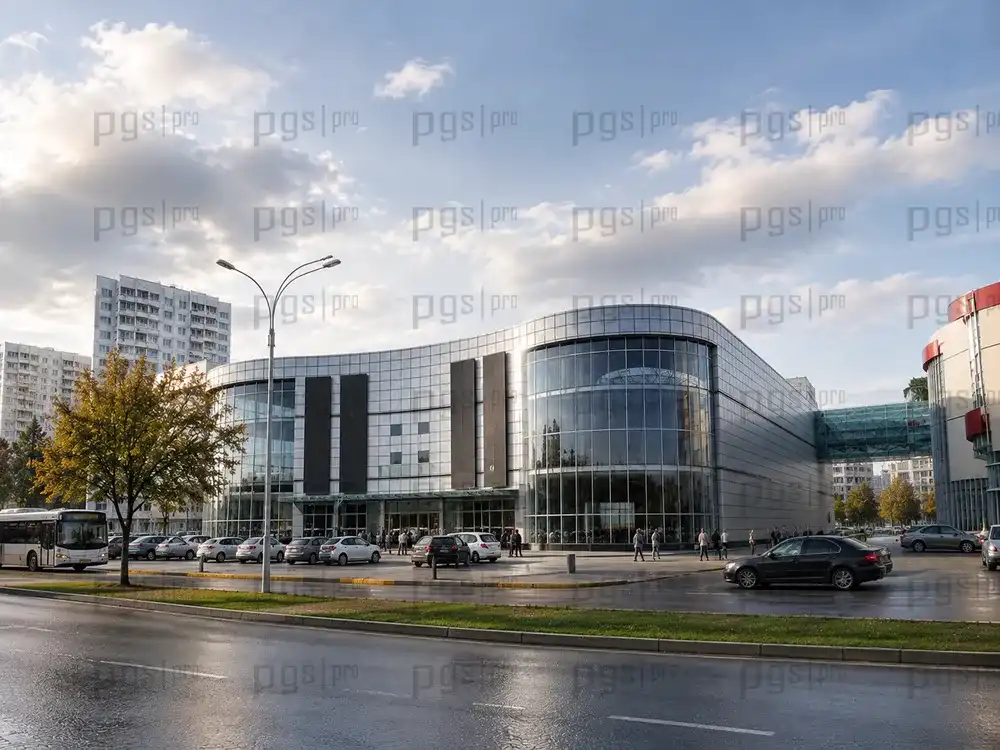

Проектируемый объект — трехэтажный торгово-развлекательный комплекс в г. Пермь, предназначенный для размещения торговых залов, развлекательных и сервисных помещений. Здание имеет сложную форму в плане с размерами в осях А–Е и 1–8 — 38,2×52,2 м и включает подземный гараж на 32 машиноместа. Данный ПГС дипломный проект демонстрирует комплексный подход к проектированию современных общественных зданий с учетом требований к функциональности, эстетике и энергоэффективности.

Особенностью проекта является наличие подземного этажа с гаражом на 32 автомобиля, что обеспечивает удобство посещения комплекса и рациональное использование площади участка. Высота надземных этажей составляет 4,5 м, высота помещений в свету — 3,6 м, высота подземного этажа в свету — 2,45 м. Архитектурный облик здания формируется сочетанием современных решений в остеклении фасадов и функциональной планировки торговых пространств.

Дипломная работа подходит студентам строительных специальностей, изучающим проектирование общественных зданий, а также специалистам, занимающимся проектированием торговых и развлекательных комплексов. Если вы ищете, где купить проект или скачать проект по направлению ПГС с полным расчетом и оформлением — диплом №1245 предлагает оптимальное соотношение цены и качества.

Функциональная организация торгово-развлекательного комплекса построена на принципе четкого зонирования торговых, развлекательных и сервисных помещений с обеспечением удобных внутренних коммуникаций и эвакуационных путей. Для сообщения между этажами, а также в целях эвакуации в здании предусмотрено пять эвакуационных лестниц, расположенных у наружных стен по осям А, Е и 8. Доступ на второй и третий этажи также осуществляется эскалатором, расположенным в осях Г–Д и 2–3. Доступ в подземную парковку для посетителей с покупками и тележками осуществляется траволатором, расположенным по оси 6 в осях 2–4.

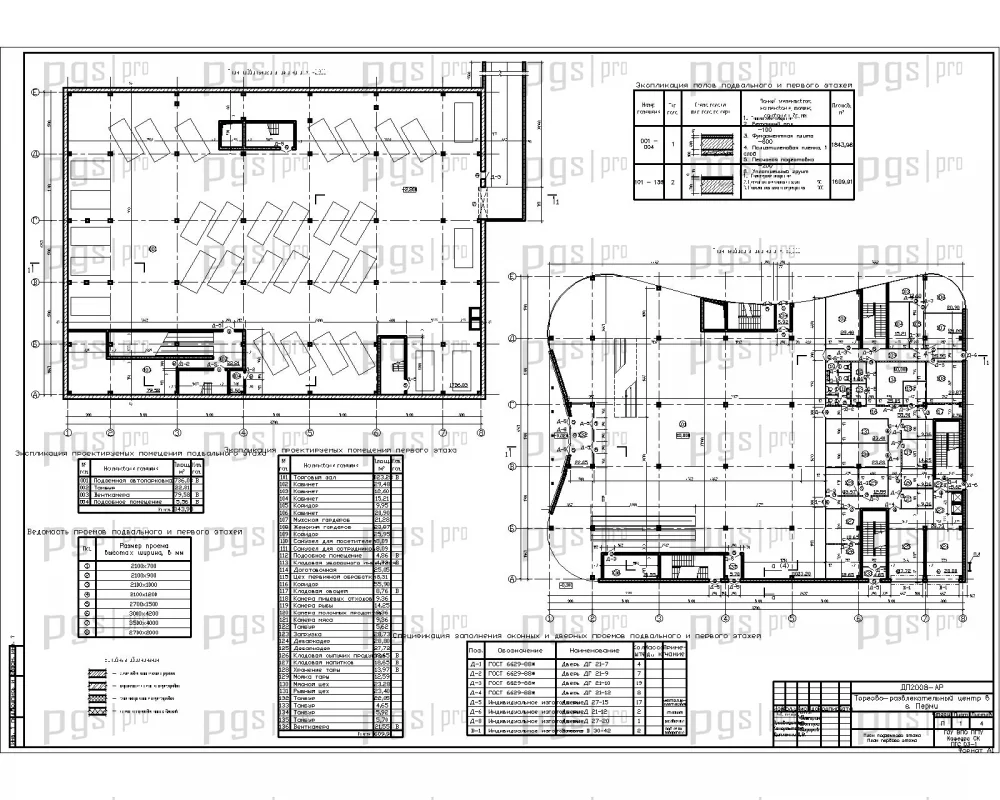

На подземном этаже проектируемого торгово-развлекательного комплекса предусматривается размещение парковки на 32 машиноместа, вентиляционных камер и подсобного помещения. Въезд на парковку осуществляется со стороны ул. Мира. На первом этаже размещается торговый зал с комплексом складских и производственно-технологических помещений (доготовочная, цех первичной обработки, мясной и рыбный цеха и др.). Загрузка товара осуществляется через два ввода разгрузки, расположенных в осях А–Б и 6–8. Загрузка второго и третьего этажей бытовыми и продовольственными товарами осуществляется двумя грузопассажирскими лифтами, расположенными в осях Б–В по оси 8. Кроме этого, на этаже расположены санузлы для посетителей и обслуживающего персонала, а также офисные помещения.

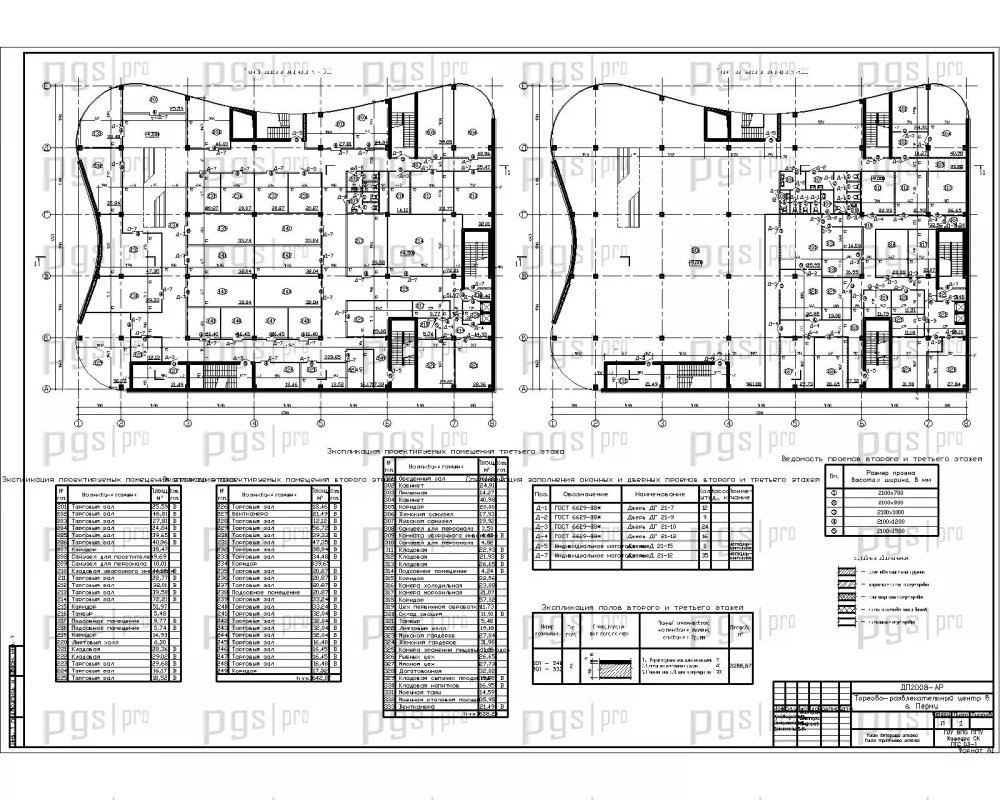

На втором этаже расположены торговые залы и складские помещения, санузлы для посетителей и персонала. На третьем этаже расположен обеденный зал на 100 посадочных мест с комплексом складских, бытовых и производственно-технологических помещений, офисные помещения, санузлы для посетителей и персонала. Выход на кровлю осуществляется через две лестничные клетки по осям А и 8. В осях А–В устраивается выход на кровлю через пожарную лестницу. На крыше здания в осях А–В устраивается пожарная лестница из стальных прокатных профилей шириной 0,7 м.

Конструктивная система здания — каркасная с продольным и поперечным расположением ригелей перекрытия. Шаг колонн по буквенным осям составляет 6,4; 7,8 и 8,4 м; шаг по цифровым осям — 4,8; 5,4 и 8,4 м. Жесткость и геометрическая неизменяемость здания обеспечиваются жестким защемлением колонн в фундаментную плиту, жесткостью угловых колонн, а также жесткими дисками перекрытий.

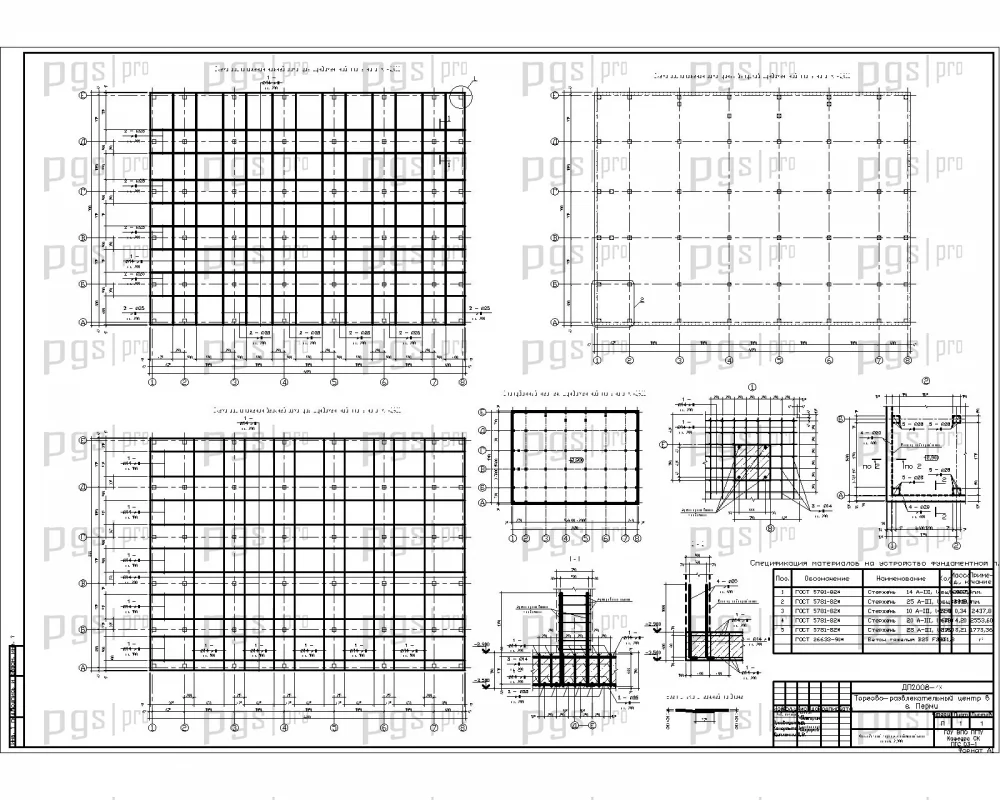

Фундаментная плита — из монолитного бетона, с габаритными размерами в плане 39,2×53,2 м, толщиной 600 мм. Плита армируется плоскими сварными сетками из арматуры периодического профиля диаметром 12 мм по ГОСТ 5781-82*. Размер ячейки сетки — 150×150 мм. Толщина защитного слоя бетона фундаментной плиты — 70 мм. Под плиту выполняется подсыпка из ПГС толщиной 200 мм с коэффициентом уплотнения k=0,95.

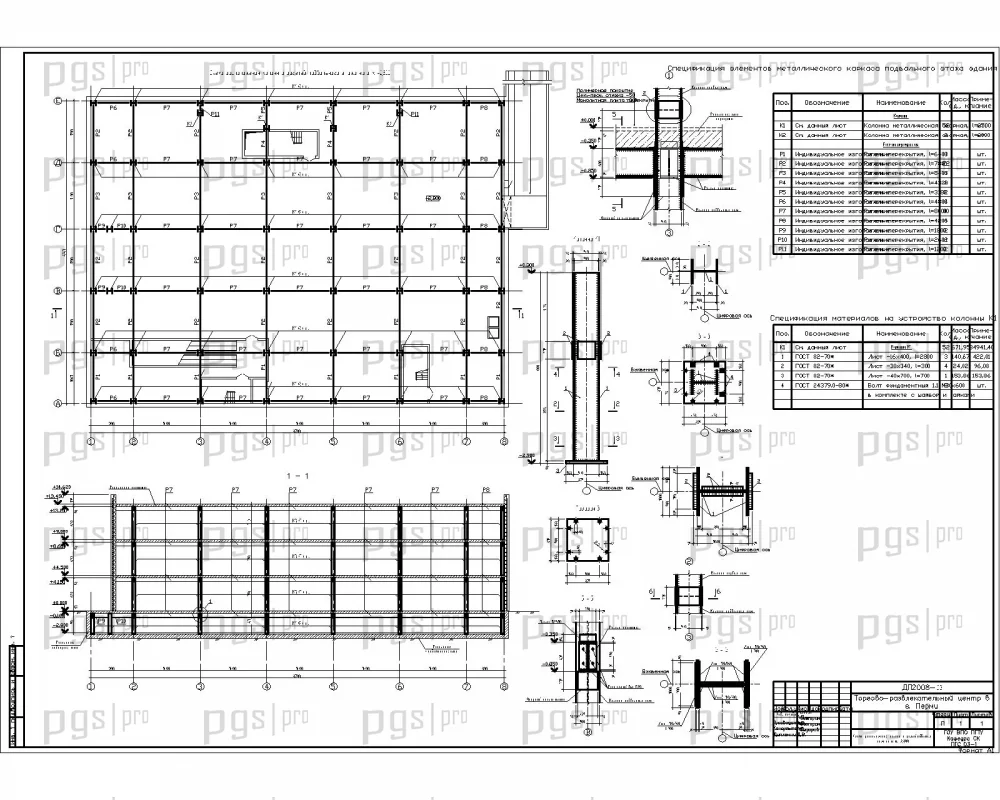

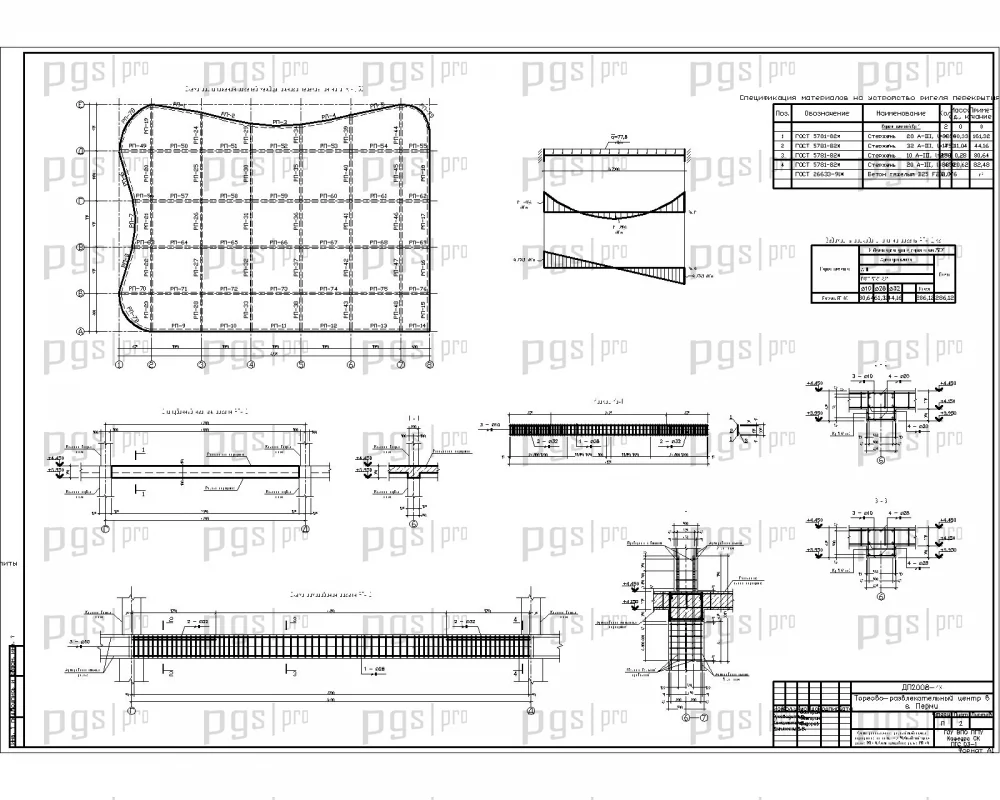

Колонны — из монолитного бетона, квадратные, сечением 600×600 мм (в подземном и первом этажах), 400×400 мм (на втором и третьем этажах). Колонны армируются четырьмя стержнями из арматуры класса А400 диаметром 25 мм, хомуты — стержни из арматуры класса А400 диаметром 12 мм, шаг хомутов — 400 мм. Толщина защитного слоя бетона колонн — 40 мм. Ригели перекрытий — из монолитного бетона, прямоугольные, сечением 400×600(h) мм. Ригели армируются четырьмя стержнями из арматуры класса А400 диаметром 18 мм. Для обеспечения совместной работы стержней и бетона монолитный каркас хомутами из арматуры класса А400 диаметром 12 мм. Толщина защитного слоя бетона — 50 мм. Ригели перекрытия на половину выполнены в теле плиты перекрытия.

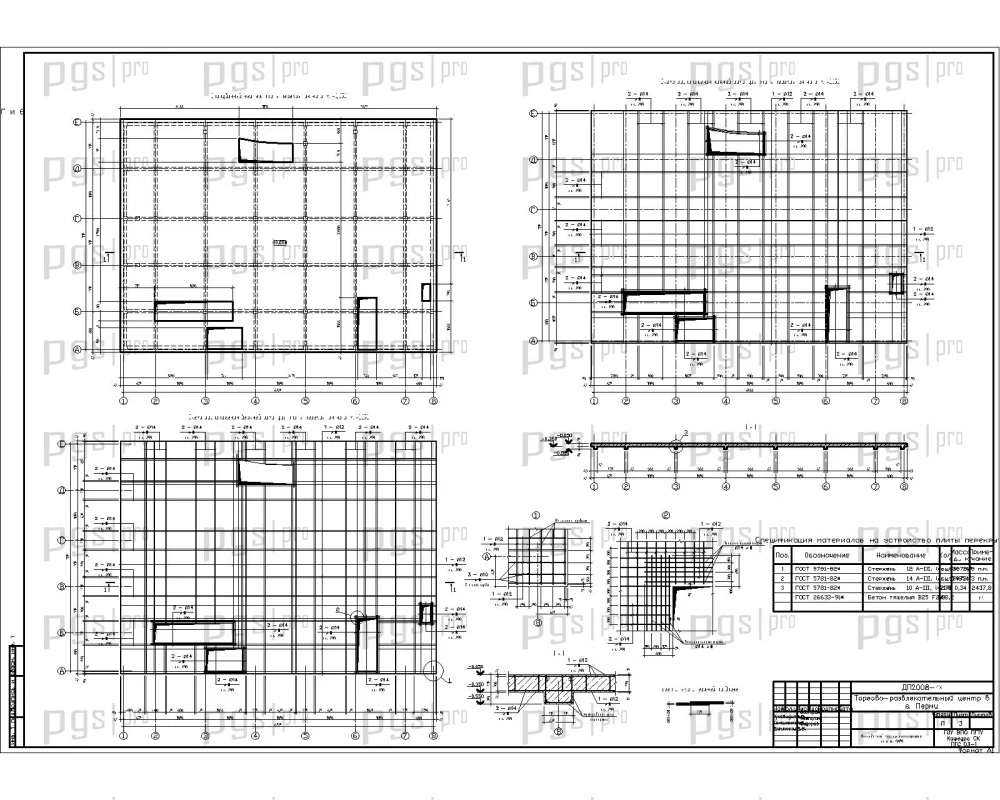

Плиты перекрытий — из монолитного бетона толщиной 300 мм. Плиты армируются плоскими сварными сетками из арматуры класса А400 диаметром 12 мм. Размер ячейки сетки — 150×150 мм. Толщина защитного слоя бетона — 50 мм. Наружными стенами подземного этажа является монолитная подпорная стена толщиной 500 мм. С внешней стороны подпорной стены выполняется обшивательная «пеноплэкс» ПЗ5 толщиной 100 мм и кирпичная кладка толщиной 120 мм. Подпорная стена выступает над уровнем планировки земли на 500 мм. Цокольные участки стены выполнены из одинарного керамического полнотелого кирпича по ГОСТ 530-95*; от уровня цоколя до уровня межэтажного перекрытия — из пенобетонных блоков толщиной 300 мм. Внешняя отделка наружных стен — система навесного вентилируемого фасада «Алюкоб» с отделочным слоем из керамогранитной плитки. Для утепления наружных стен используются плиты из базальтового волокна Rockwool Venty Batts толщиной 100 мм.

Внутренние стены (стены лестничных клеток) — из одинарного керамического полнотелого кирпича на цементно-песчаном растворе по ГОСТ 530-95*, толщина кладки стен — 250 мм. Перегородки выполнены двух типов: перегородки бытовых, производственно-технологических, складских помещений (на всех этажах) — гипсокартонные толщиной 100 мм; перегородки торговых залов (на втором этаже) — стеклянные толщиной 100 мм. Двери и ворота выполнены следующих типов: двери входные деревянные по ГОСТ 6629-88* (ДГ 21-7, ДГ 21-9, ДГ 21-10, ДГ 21-12); металлические индивидуального изготовления (Д 21-12, Д 21-15); ворота гаражно-секционные индивидуального изготовления (В 30-42). Витражное остекление — двухкамерный стеклопакет в одинарном переплете из обычного стекла.

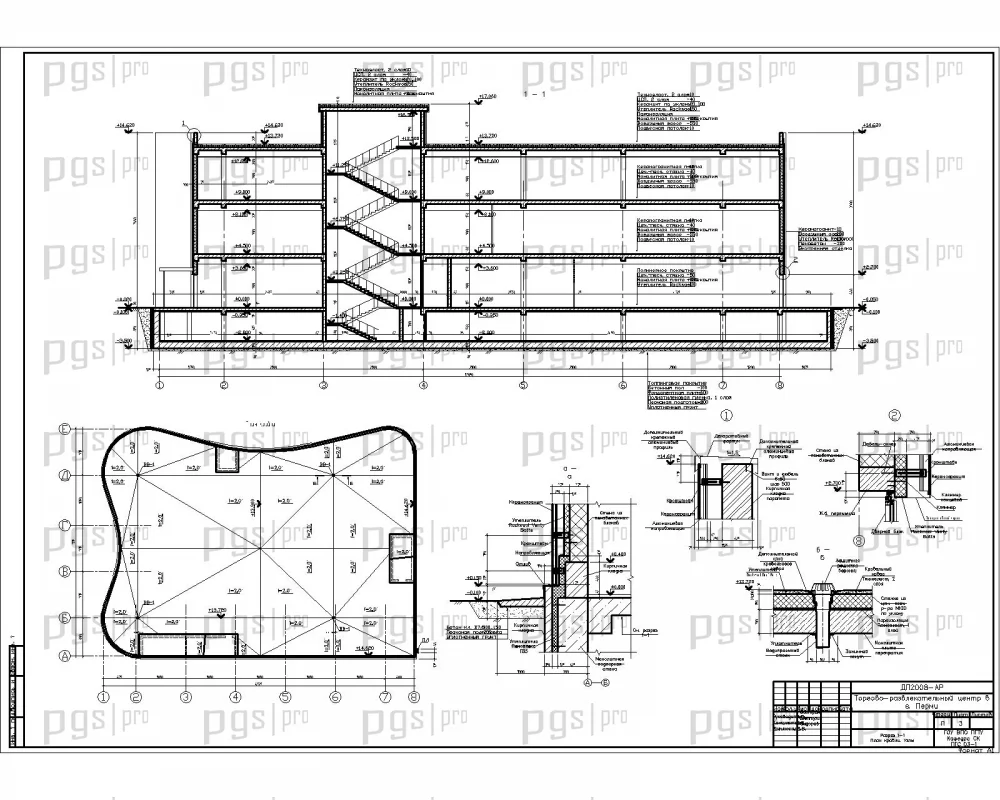

Полы выполнены следующих типов: полы подземного этажа — бетонные с топпинговым покрытием толщиной 100 мм, выполняемые непосредственно по фундаментной плите; полы надземных этажей — керамогранитная плитка на клею по цементно-песчаной стяжке толщиной 40 мм, выполняемой непосредственно по плите перекрытия. Потолки — подвесные типа «Байкал». Покрытие — бесчердачное, с внутренним водостоком. Кровля — плоская, из двух слоев техноэласта с уклоном 2° в воронкам внутреннего водостока. Уклон кровли создается цементно-песчаной стяжкой, уложенной по плитам кровельного утеплителя. Для защиты утеплителя от увлажнения со стороны помещений здания устраивается пароизоляция из одного слоя техноэласта. По периметру покрытия выполнен кирпичный парапет высотой 900 мм.

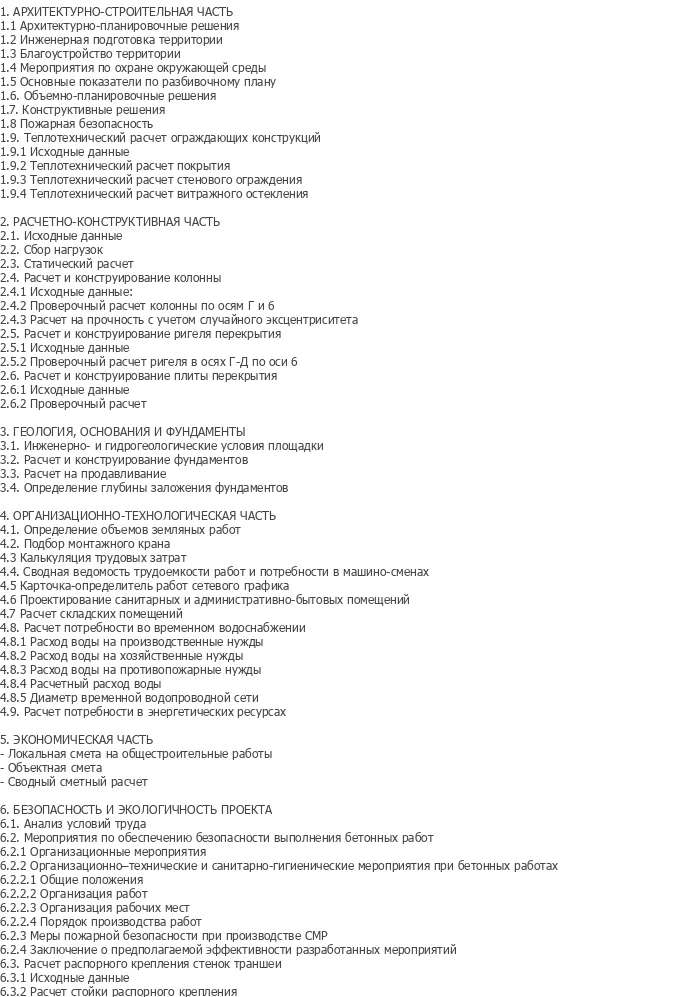

Расчет конструкций выполнен в программном комплексе «Мономах». Расчетная часть включает сбор нагрузок, статический расчет, расчет и конструирование колонны (проверочный расчет колонны по осям Г и 6, расчет на прочность с учетом случайного эксцентриситета), расчет и конструирование ригеля перекрытия (проверочный расчет ригеля в осях Г–Д по оси 6), расчет и конструирование плиты перекрытия, инженерно-геологические условия площадки, расчет и конструирование фундаментов, расчет на продавливание, определение глубины заложения фундаментов.

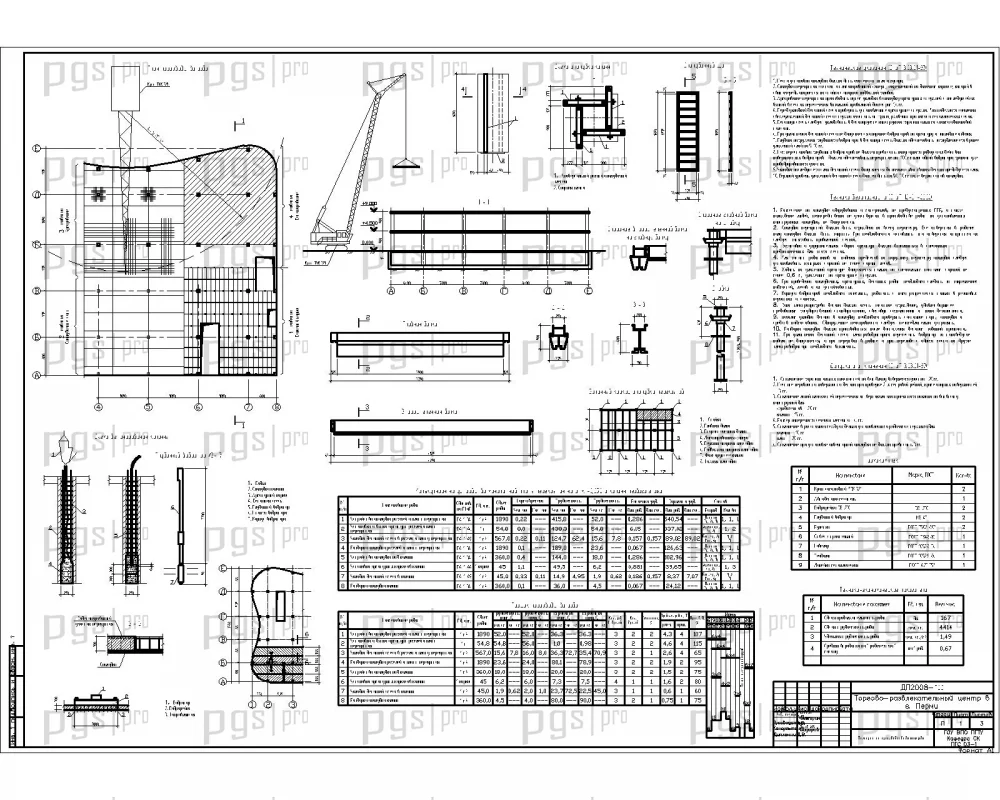

Раздел технологии и организации строительства включает технологическую карту на производство бетонных работ. Технологическая карта содержит область применения, организацию и технологию выполнения работ, ведомость объемов работ, ведомость трудоемкости работ, требования к качеству и приемке работ, материально-технические ресурсы, мероприятия по охране окружающей среды и правила техники безопасности.

Организационно-технологическая часть включает определение объемов земляных работ, подбор монтажного крана, калькуляцию трудовых затрат, сводную ведомость трудоемкости работ и потребности в машино-сменах, карточку-определитель работ сетевого графика, проектирование санитарных и административно-бытовых помещений, расчет складских помещений, расчет потребности во временном водоснабжении (расход воды на производственные нужды, хозяйственные нужды, противопожарные нужды, расчетный расход воды, диаметр временной водопроводной сети), расчет потребности в энергетических ресурсах.

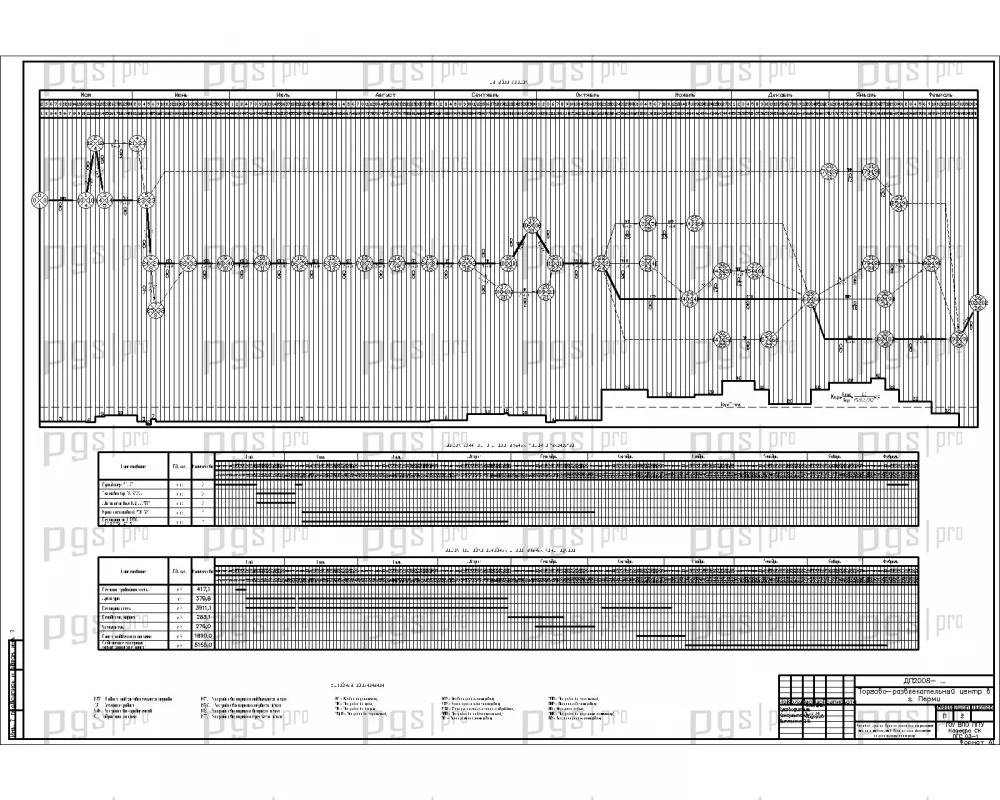

Сетевой график производства работ составлен с учетом последовательности и продолжительности основных строительных процессов. График отражает технологическую последовательность возведения здания от земляных работ до монтажа конструкций и отделочных работ, с оптимальным распределением ресурсов и механизмов.

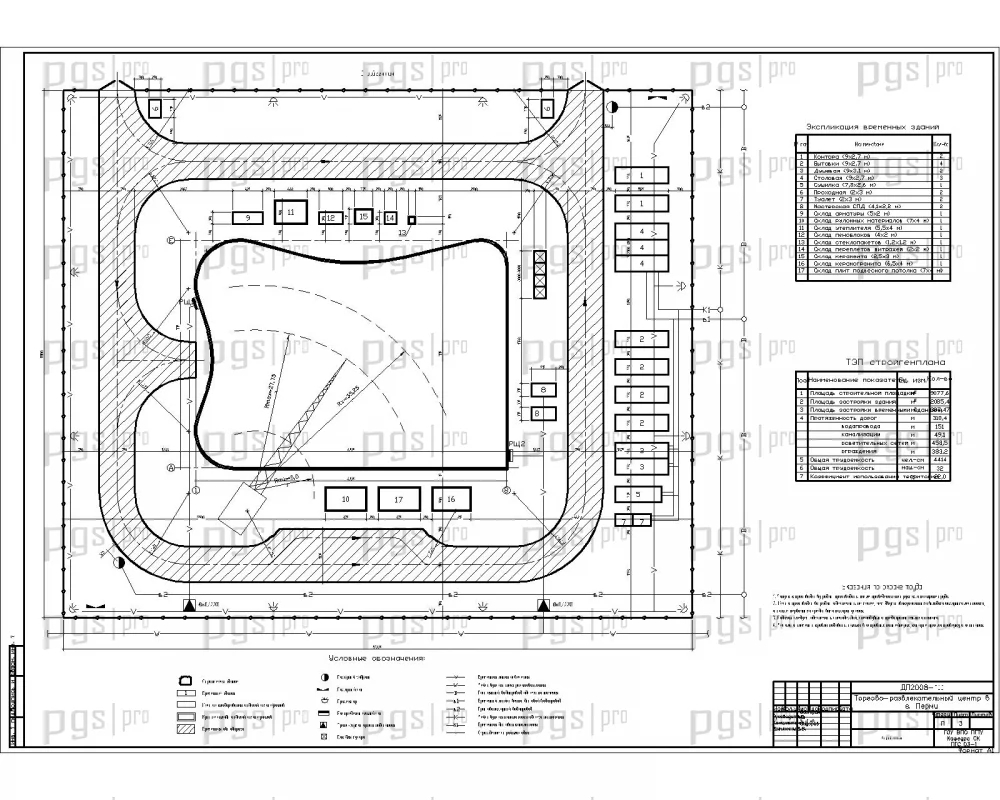

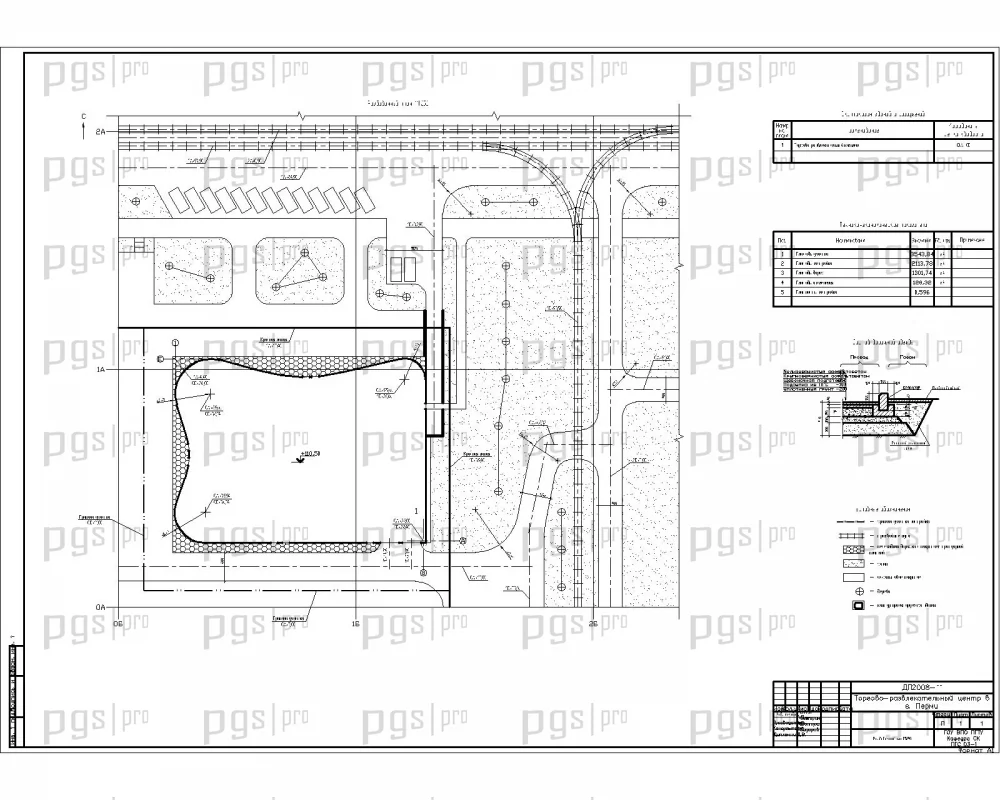

Строительный генеральный план содержит размещение временных зданий и сооружений, складских площадок, дорог и коммуникаций на период строительства. Выполнен расчет потребности в персонале, организация складского хозяйства, освещение и водоснабжение строительной площадки, а также мероприятия по охране окружающей среды и технике безопасности. Раздел безопасности и экологичности проекта включает анализ условий труда, мероприятия по обеспечению безопасности выполнения бетонных работ (организационные мероприятия, организационно-технические и санитарно-гигиенические мероприятия при бетонных работах, организация рабочих мест, порядок производства работ, меры пожарной безопасности при производстве СМР, заключение о предполагаемой эффективности разработанных мероприятий), расчет распорного крепления стенок траншеи (исходные данные, расчет стойки распорного крепления).

Диплом №1245 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование современного торгово-развлекательного комплекса соответствует тенденциям развития городской инфраструктуры.
• Сложная архитектурная форма: здание со сложной формой в плане, подземным гаражом и современными фасадными решениями.
• Современные конструкции: монолитный железобетонный каркас, фундаментная плита толщиной 600 мм, монолитные перекрытия.
• Расчет в «Мономах»: использование программного комплекса для статического расчета конструкций.
• Технологическая карта: производство бетонных работ — ключевой вид работ при возведении монолитного каркаса.
• Практическая направленность: сетевой график, строительный генплан, разделы по безопасности и экологичности проекта.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: полный комплект документации, соответствующий ГОСТ по специальности ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1245 по доступной цене — 5 000 рублей.
