1. Специальность: ПГС (Промышленное и гражданское строительство).

2. Тема дипломного проекта: Детский приют в городе Иркутске.

3. Дополнительные характеристики: Здание детского дома 3-х этажное здание с подвальным помещением. В подвальном этаже находятся помещение для занятий физкультурой, кухня и вспомогательные помещения.

4. Конструктивные решения:
- Схема здания: монолитный железобетонный каркас;

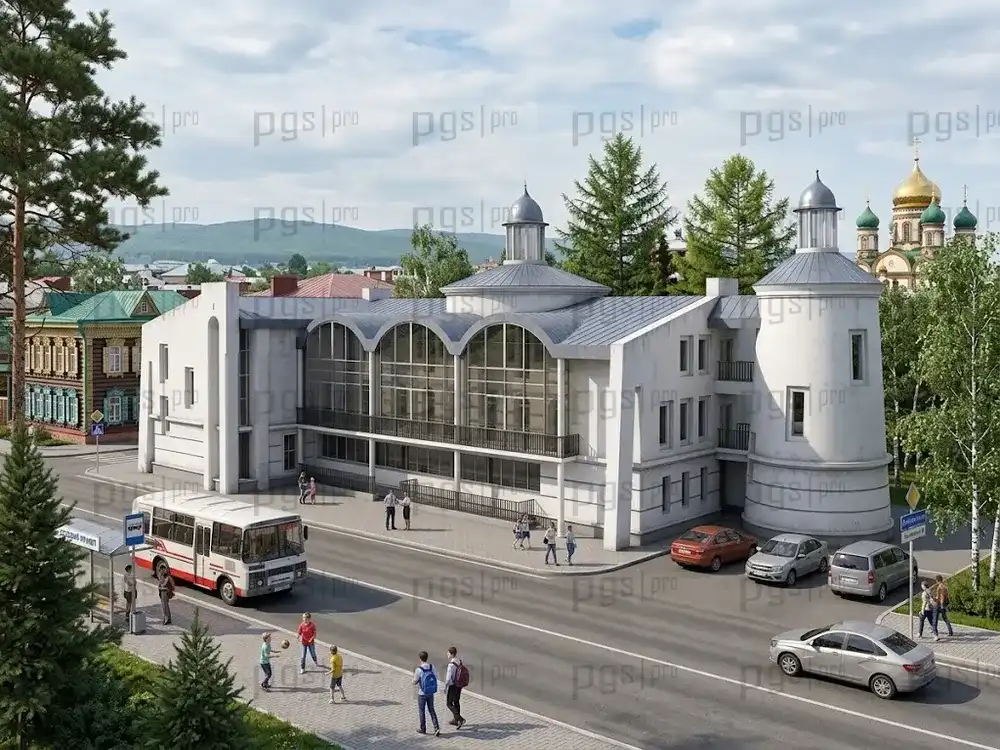

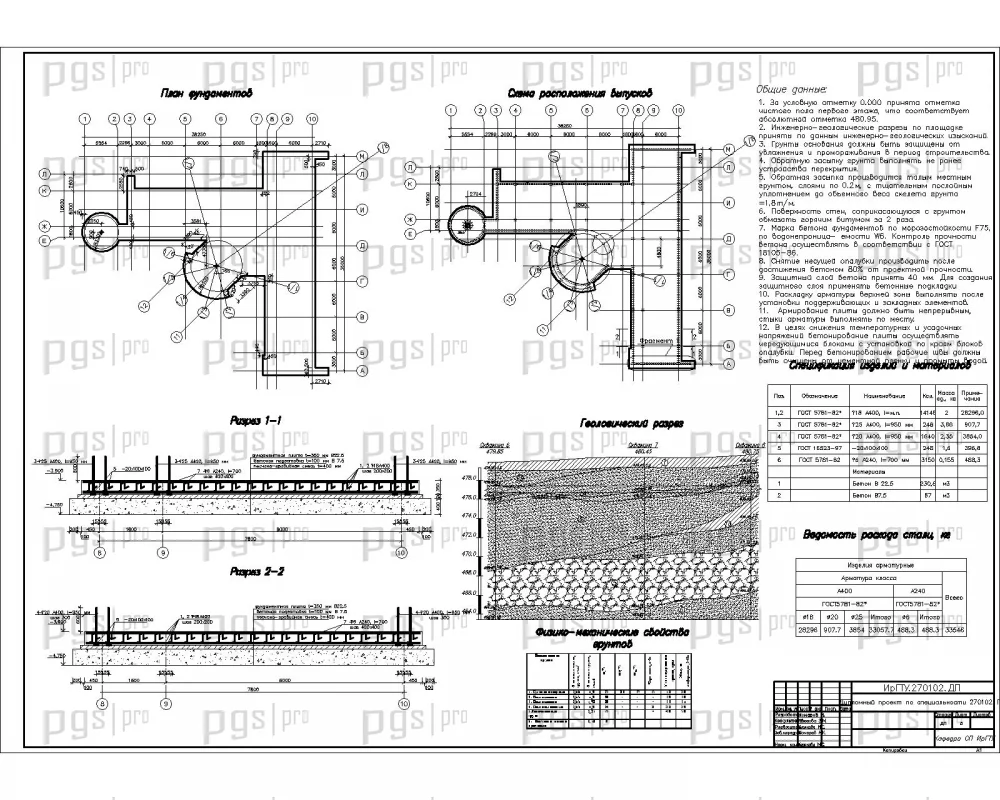

- Фундамент: монолитная железобетонная плита толщиной 350 мм;
- Колонны и ригели: железобетонные монолитные;
- Наружные стены: кирпичная кладка;
- Перекрытия: железобетонные монолитные;
- Кровля: купольная.

5. Габаритные размеры здания:
Длина: 52,2 м;
Ширина: 38,2 м;
Высота: 17,06 м.

6. Расчет конструкций: выполнена в программном комплексе «SCAD».

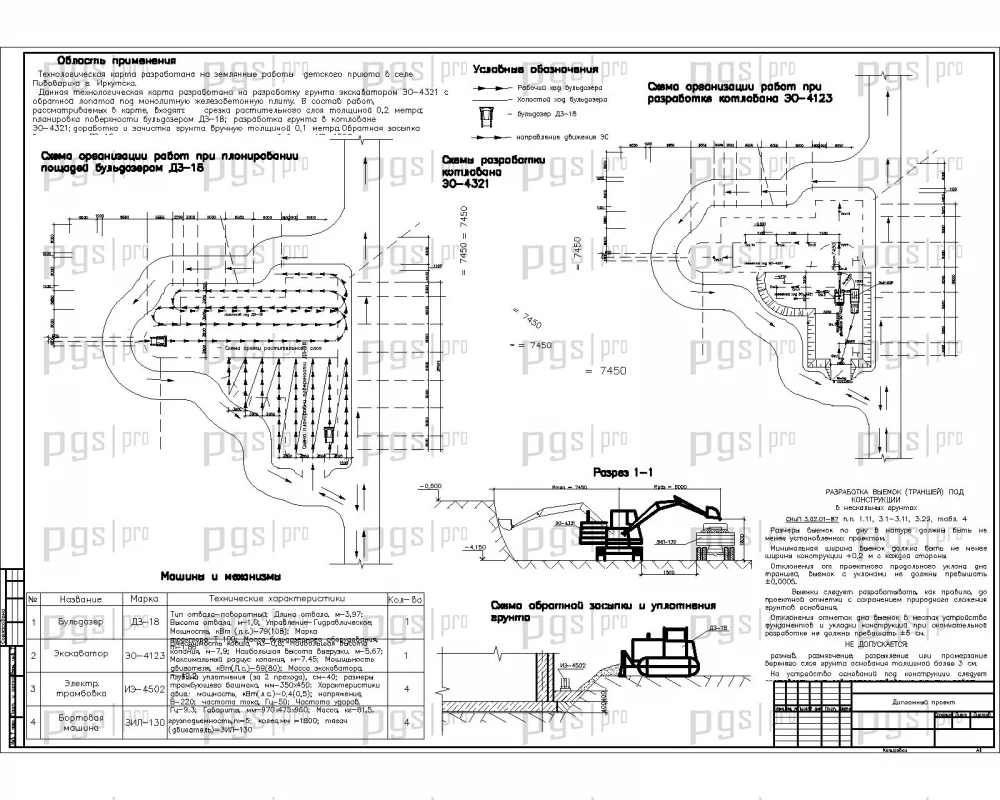

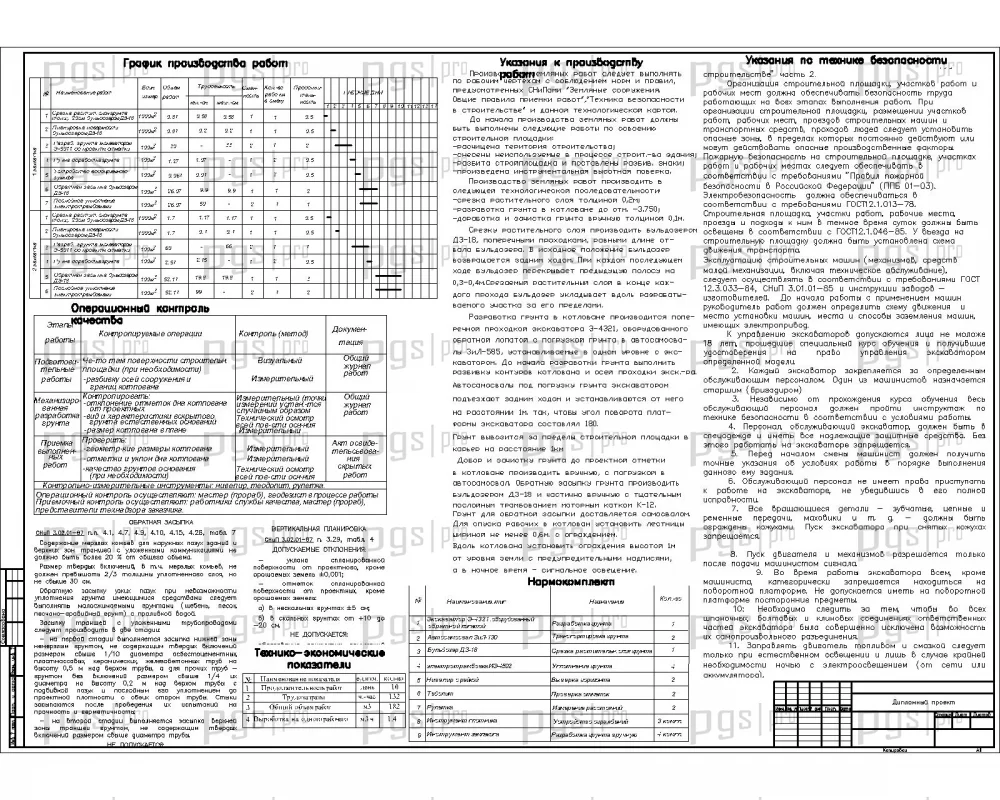

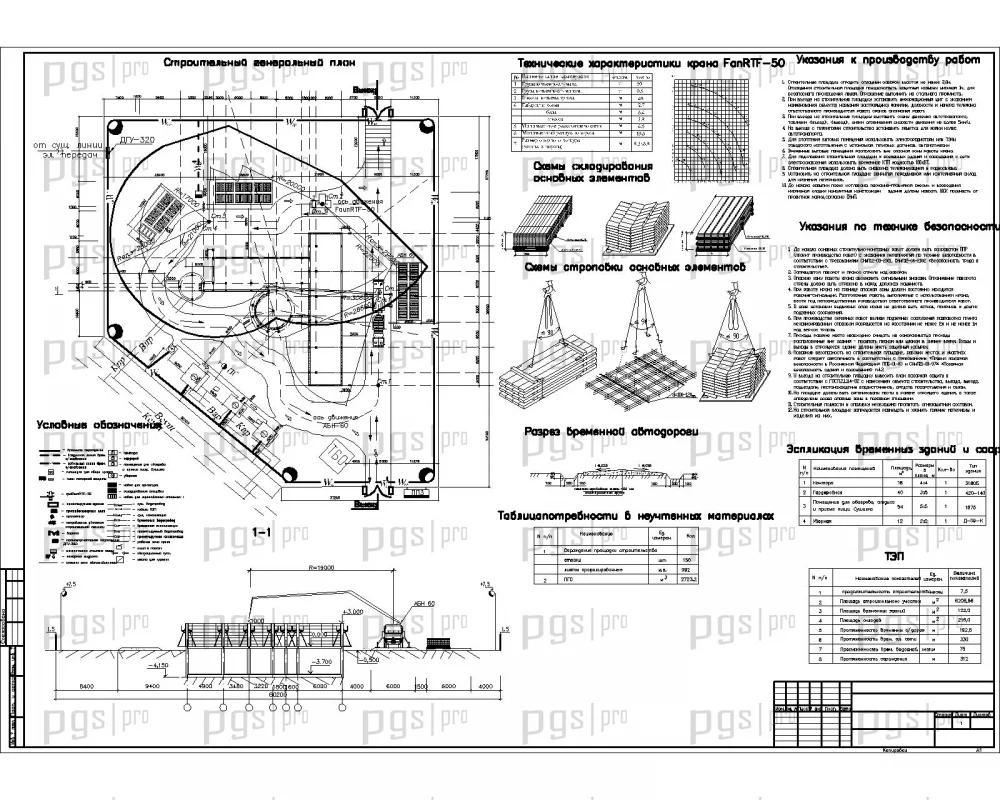

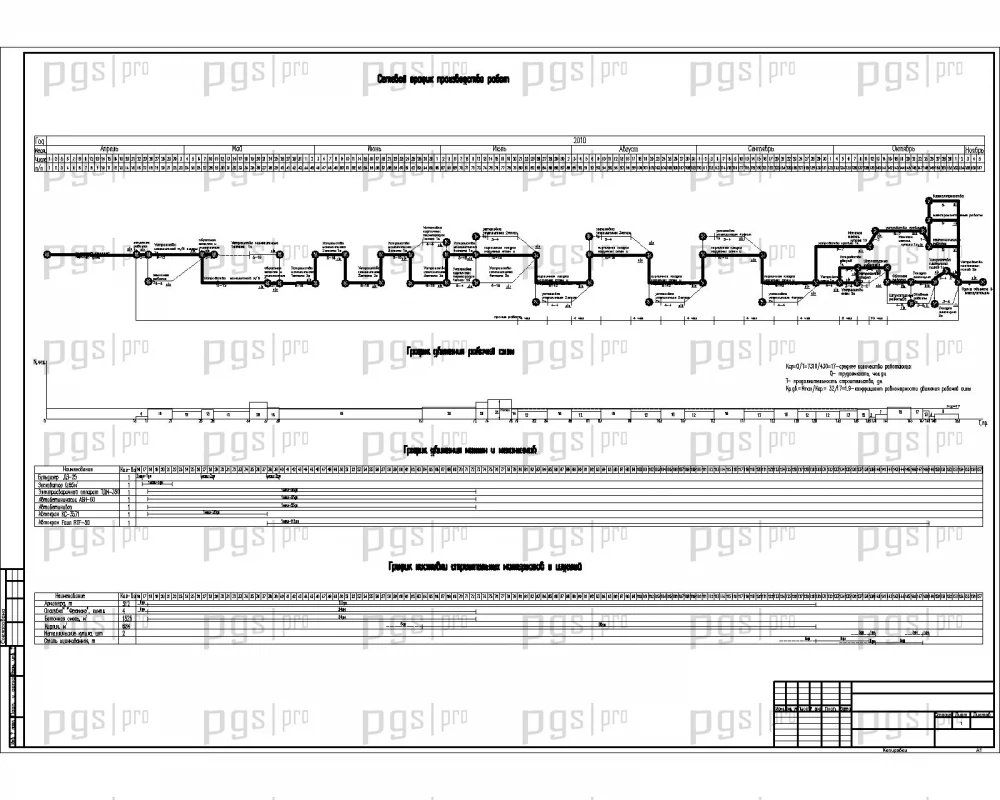

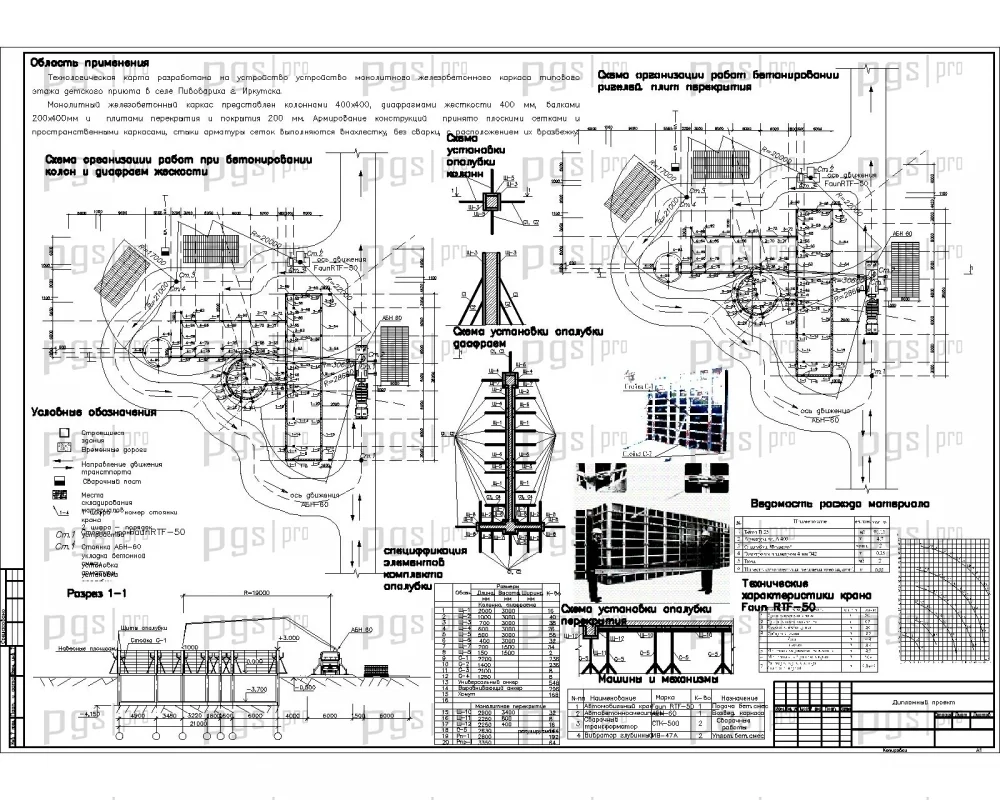

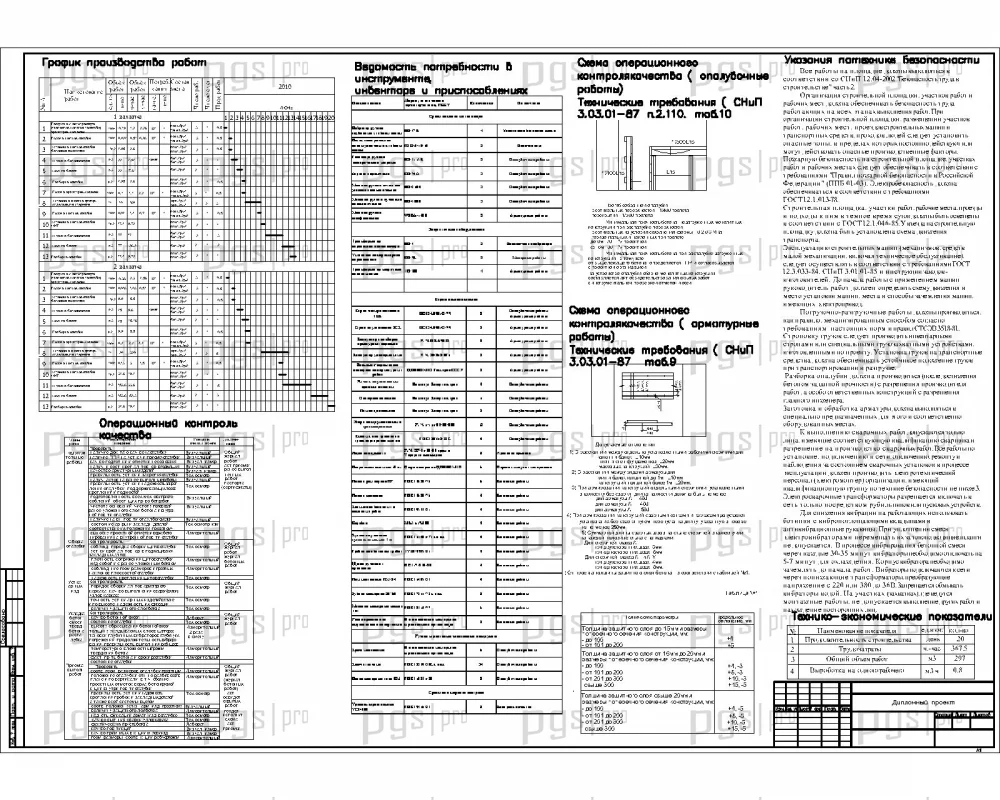

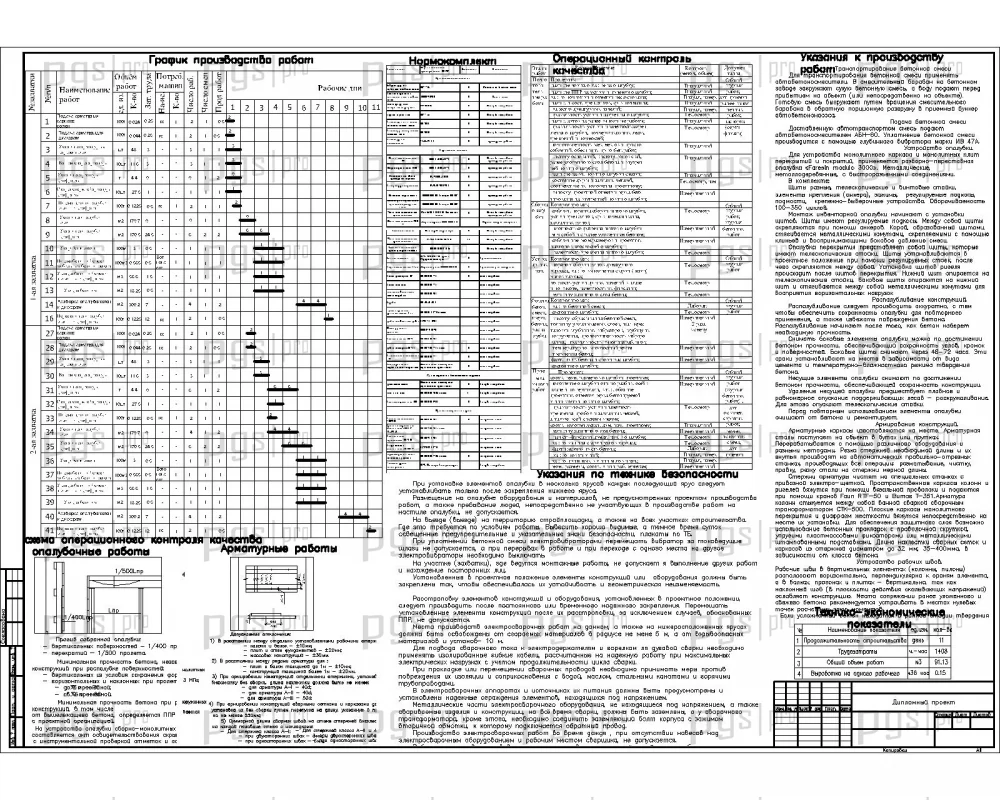

7. Технологические карты на следующие работы.
- земляные работы;

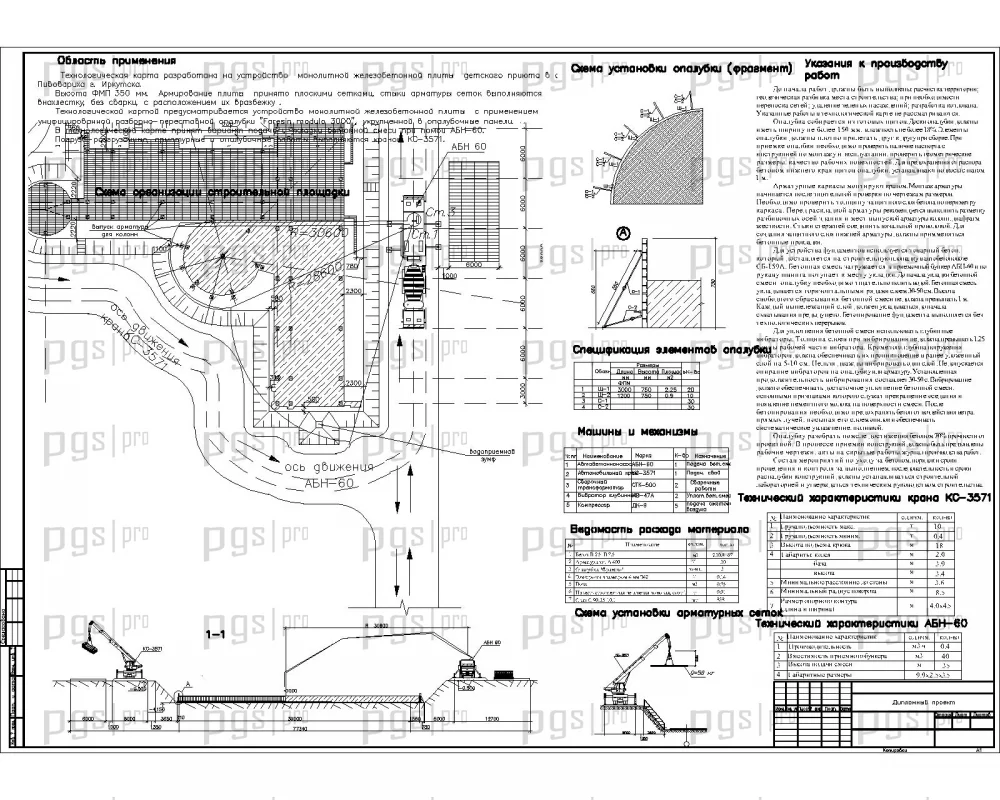

- устройство фундаментной монолитной железобетонной плиты;
- устройство монолитного железобетонного каркаса.

8. Объем дипломной работы ПГС:
- 12 листов чертежей dwg (AutoCAD);

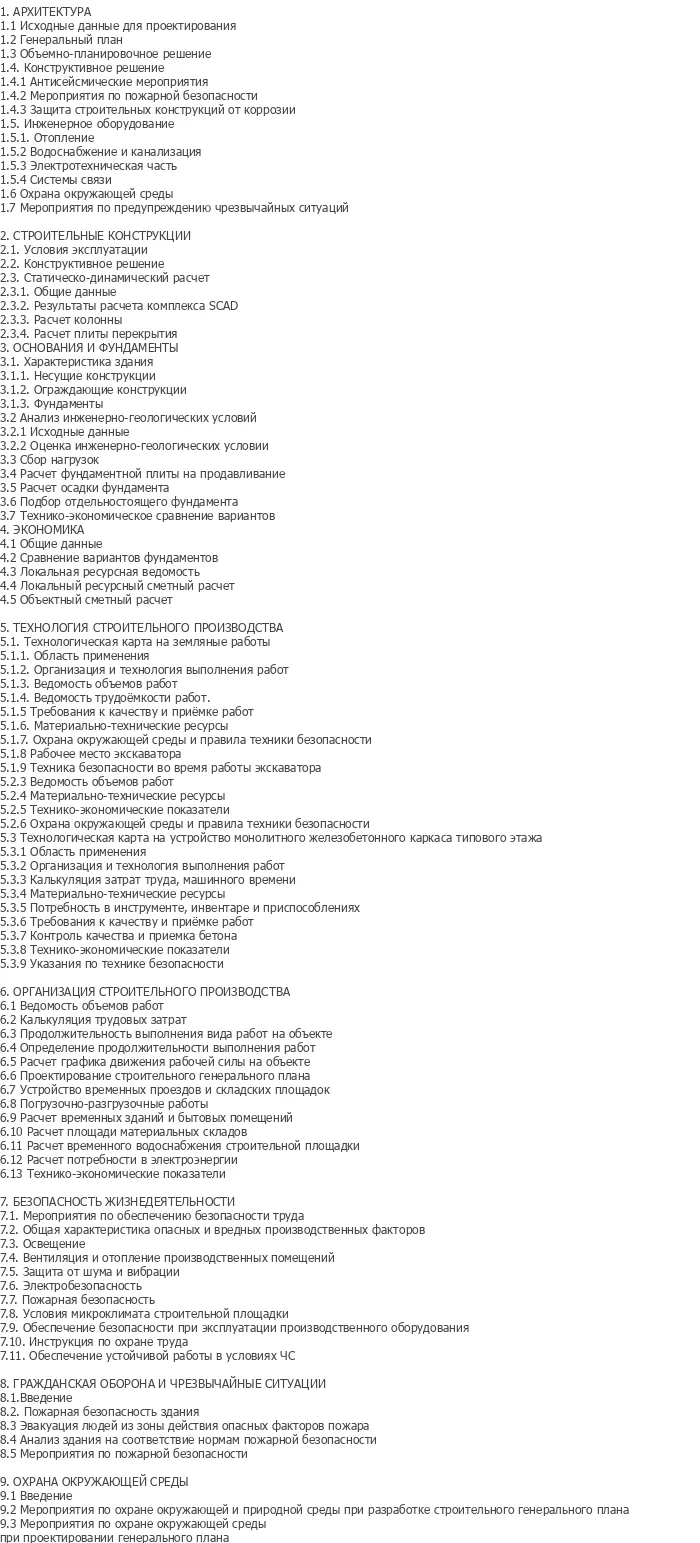

- 132 листа пояснительной записки «Word».

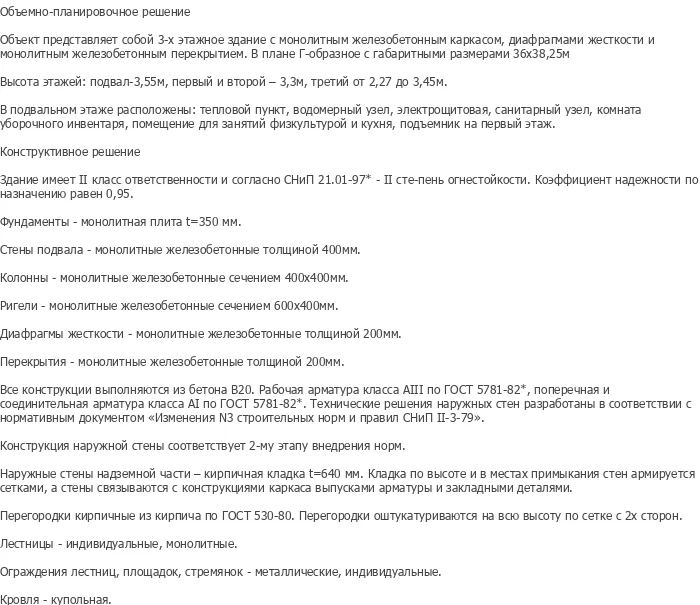

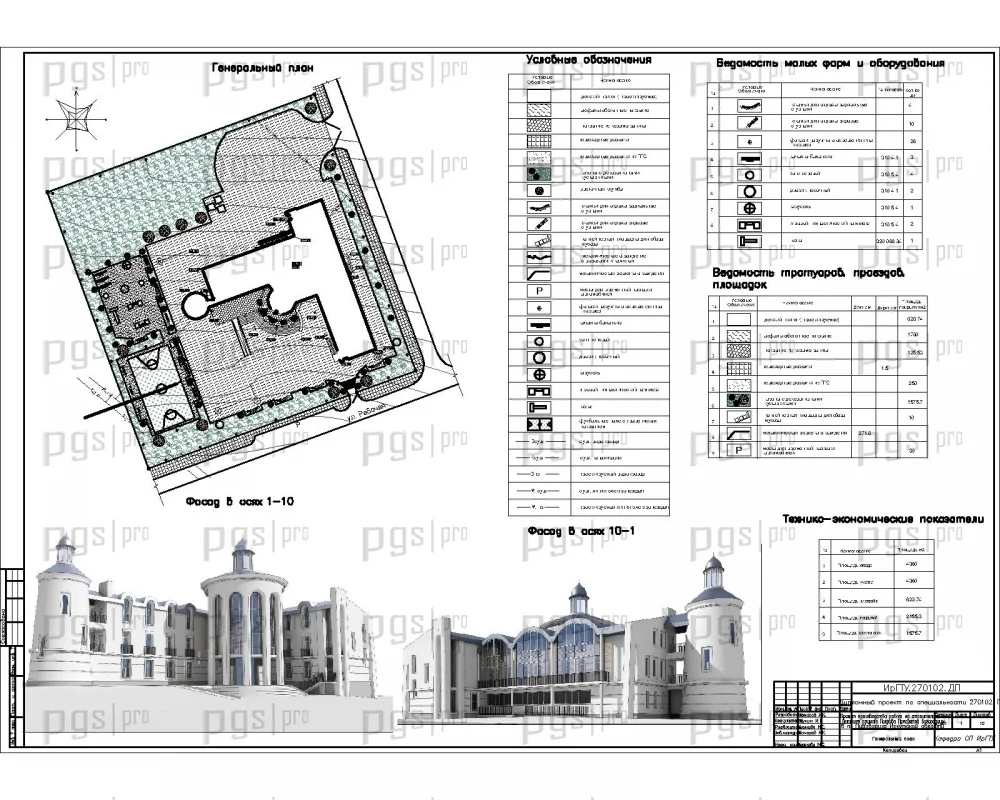

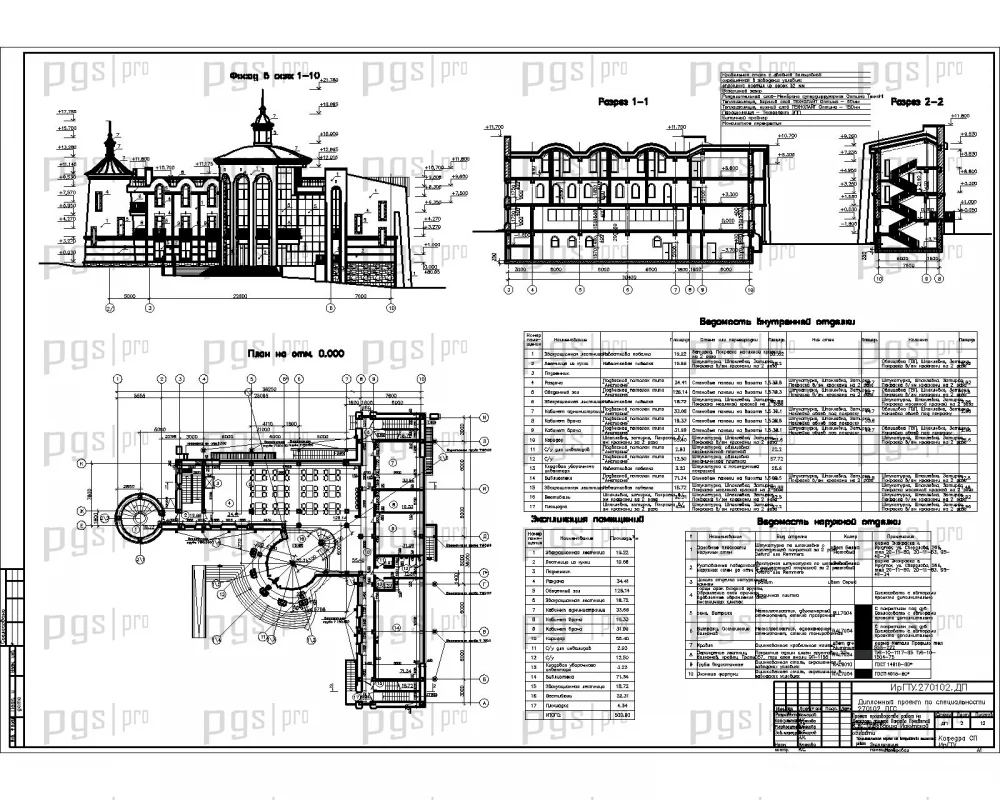

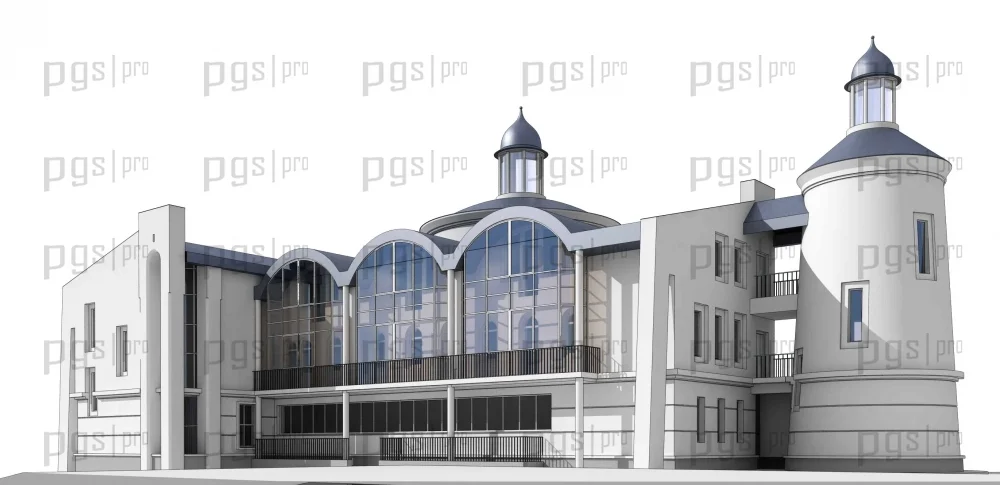

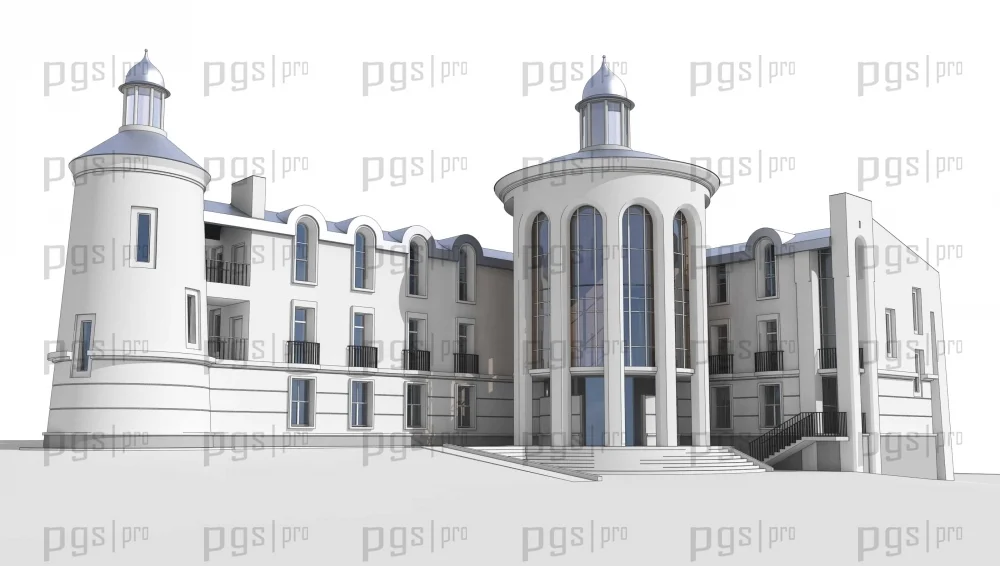

Объемно-планировочное решение

Объект представляет собой 3-х этажное здание с монолитным железобетонным каркасом, диафрагмами жесткости и монолитным железобетонным перекрытием. В плане Г-образное с габаритными размерами 36х38,25м

Высота этажей: подвал-3,55м, первый и второй – 3,3м, третий от 2,27 до 3,45м.

В подвальном этаже расположены: тепловой пункт, водомерный узел, электрощитовая, санитарный узел, комната уборочного инвентаря, помещение для занятий физкультурой и кухня, подъемник на первый этаж.

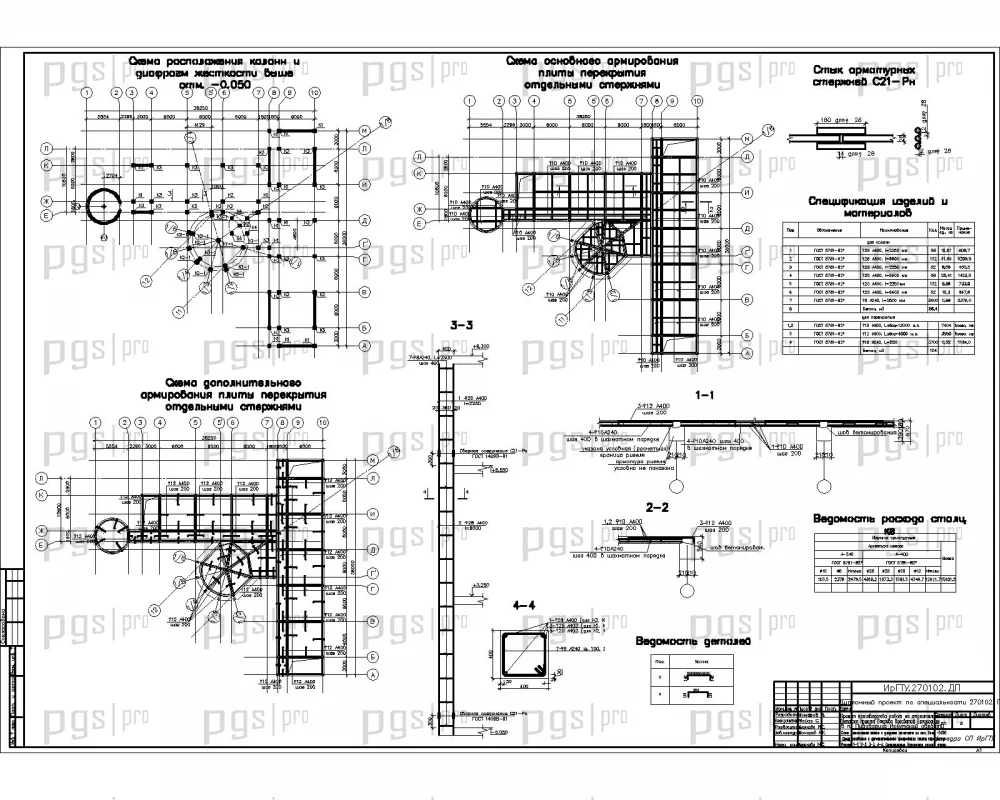

Конструктивное решение

Здание имеет II класс ответственности и согласно СНиП 21.01-97* - II сте-пень огнестойкости. Коэффициент надежности по назначению равен 0,95.

Фундаменты - монолитная плита t=350 мм.

Стены подвала - монолитные железобетонные толщиной 400мм.

Колонны - монолитные железобетонные сечением 400х400мм.

Ригели - монолитные железобетонные сечением 600х400мм.

Диафрагмы жесткости - монолитные железобетонные толщиной 200мм.

Перекрытия - монолитные железобетонные толщиной 200мм.

Все конструкции выполняются из бетона В20. Рабочая арматура класса АIII по ГОСТ 5781-82*, поперечная и соединительная арматура класса АI по ГОСТ 5781-82*. Технические решения наружных стен разработаны в соответствии с нормативным документом «Изменения N3 строительных норм и правил СНиП II-3-79».

Конструкция наружной стены соответствует 2-му этапу внедрения норм.

Наружные стены надземной части – кирпичная кладка t=640 мм. Кладка по высоте и в местах примыкания стен армируется сетками, а стены связываются с конструкциями каркаса выпусками арматуры и закладными деталями.

Перегородки кирпичные из кирпича по ГОСТ 530-80. Перегородки оштукатуриваются на всю высоту по сетке с 2х сторон.

Лестницы - индивидуальные, монолитные.

Ограждения лестниц, площадок, стремянок - металлические, индивидуальные.

Кровля - купольная.
