Диплом №1247 "Оранжерея площадью 300 кв.м. в г. Ростов-на-Дону"

Дипломный проект №1247 «Оранжерея площадью 300 кв.м. в г. Ростов-на-Дону» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для выращивания овощных культур и рассады. Проект выполнен с учетом климатических условий г. Ростов-на-Дону и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, выполненный в соответствии с требованиями вузовской подготовки.

Состав графической части: 3D модели, фасады, генеральный и ситуационный план, план 1-го этажа, план 2-го этажа, разрезы и узлы, конструктивная часть (рамы, прогоны, фундаменты), технологическая карта на монтажные работы, календарный план, стройгенплан, визуализации здания.

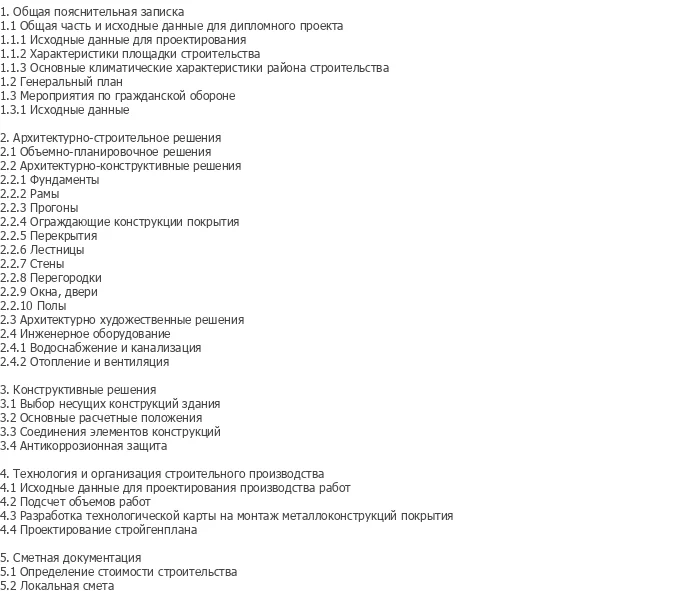

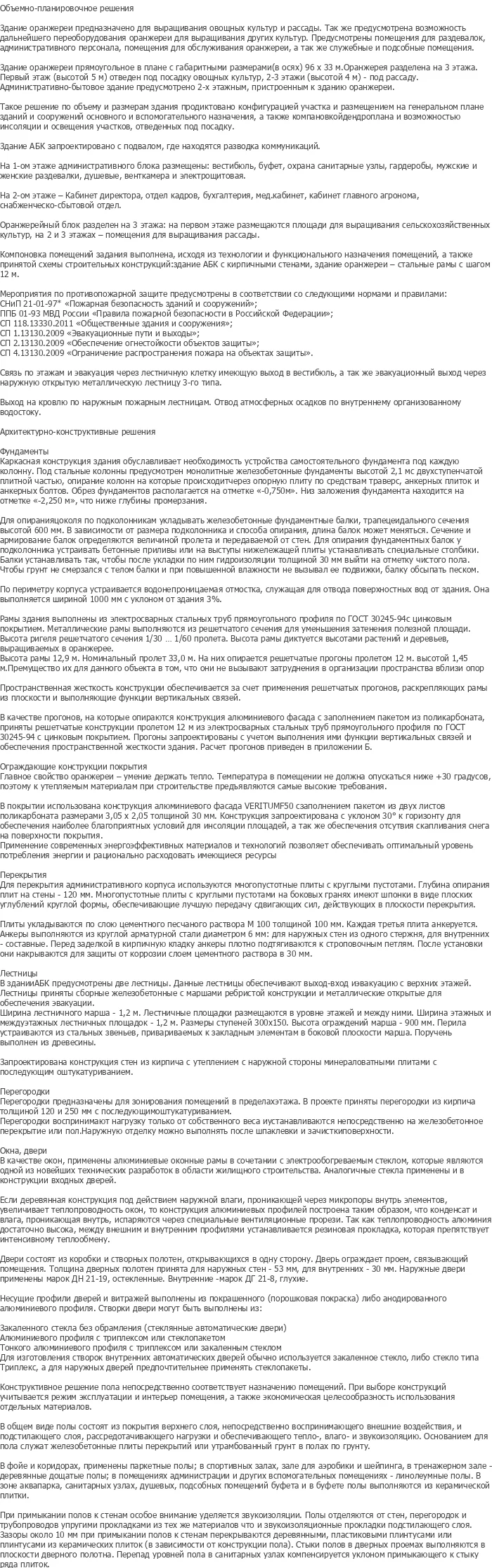

Состав пояснительной записки: общая пояснительная записка (исходные данные, характеристики площадки, климатические характеристики, генеральный план, мероприятия по гражданской обороне), архитектурно-строительные решения (объемно-планировочные решения, фундаменты, рамы, прогоны, ограждающие конструкции покрытия, перекрытия, лестницы, стены, перегородки, окна, двери, полы, архитектурно-художественные решения, инженерное оборудование), конструктивные решения (выбор несущих конструкций, основные расчетные положения, соединения элементов конструкций, антикоррозийная защита), технология и организация строительного производства (подсчет объемов работ, разработка технологической карты на монтаж металлоконструкций покрытия, проектирование стройгенплана), сметная документация (определение стоимости строительства, локальная смета).

Проектируемый объект — оранжерея площадью 300 кв.м. в г. Ростов-на-Дону, представляющая собой уникальное сооружение для выращивания овощных культур и рассады. Данный ПГС дипломный проект разработан для создания современного агропромышленного комплекса, включающего оранжерейный блок и пристроенное двухэтажное административно-бытовое здание (АБК). Оранжерейный блок разделен на три этажа: первый этаж предназначен для выращивания сельскохозяйственных культур, второй и третий этажи — для помещений выращивания рассады.

Архитектурный облик здания формируется рамной конструкцией со скатными поверхностями под углом 30 и 60 градусов, создающей характерный силуэт оранжереи. Габаритные размеры здания составляют 96,0 м в длину, 57,56 м в ширину и 14,4 м в высоту. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию сельскохозяйственных и промышленных сооружений.

Если вы ищете, где купить проект или скачать проект по направлению ПГС с полным расчетом конструкций и организацией строительства — диплом №1247 предлагает оптимальное соотношение цены и качества. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Здание оранжереи предназначено для выращивания овощных культур и рассады. Так же предусмотрена возможность дальнейшего переоборудования оранжереи для выращивания других культур. Предусмотрено размещение для раздевалок административного персонала, помещения для обслуживания оранжереи, а так же служебные и подсобные помещения. Здание оранжереи прямоугольное в плане с габаритными размерами (в осях) 96 х 33 м. Оранжерея разделена на 3 этажа. Первый этаж (высотой 5 м) отведен под посадку овощных культур, 2-3 этажи (высотой 4 м) — под рассаду. Административно-бытовое здание предусмотрено 2-х этажным, пристроенным к зданию оранжереи.

Такое решение по объему и размерам здания продиктовано конфигурацией участка и размещением на генеральном плане зданий и сооружений основного и вспомогательного назначения, а также компановкой генплана и возможностью инсоляции и освещения участков, отведенных под посадку. Здание АБК запроектировано с подвалом, где находятся разводка коммуникаций.

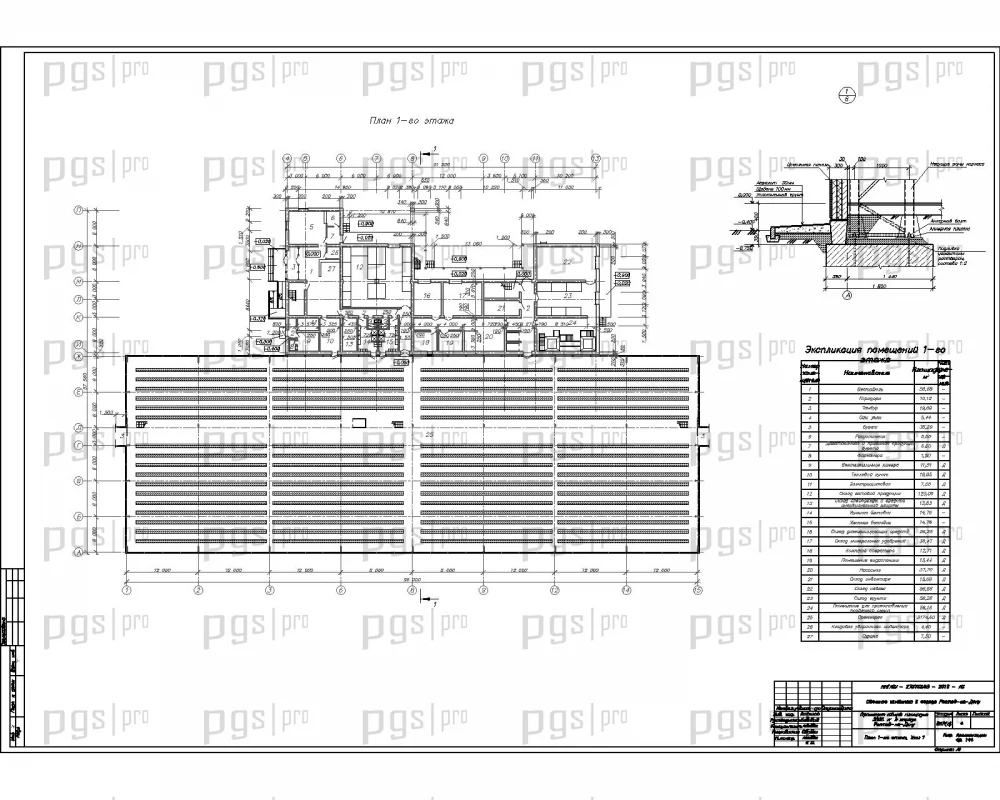

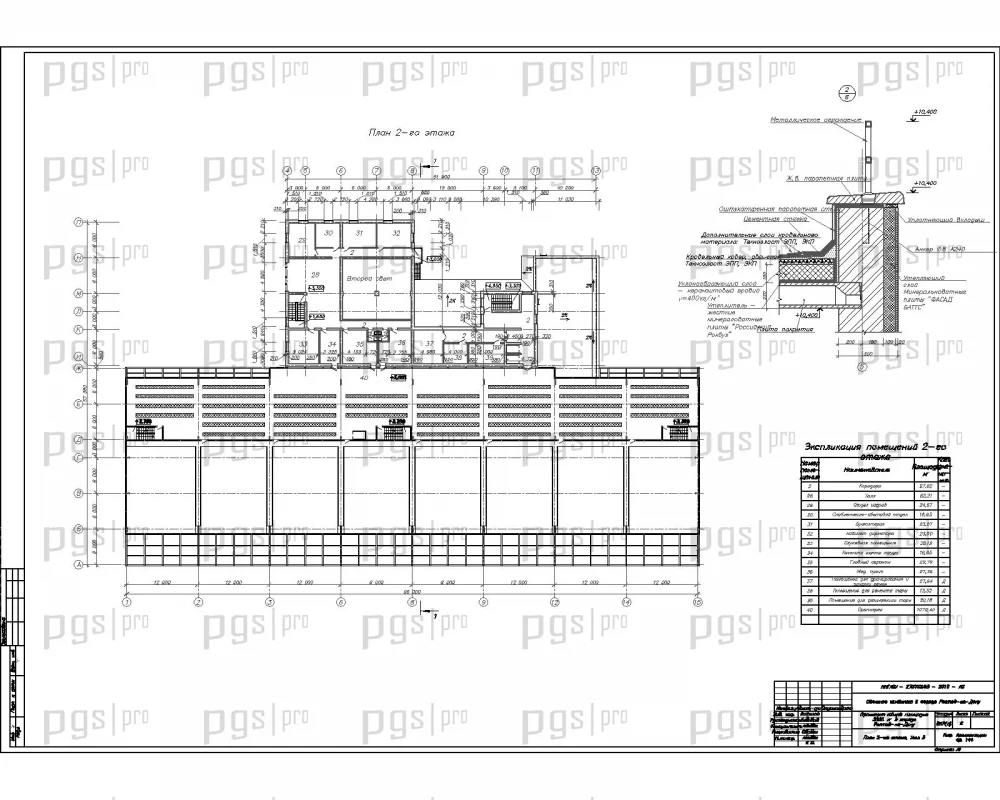

На 1-ом этаже административного блока размещены: вестибюль, буфет, охрана санитарные узлы, гардеробы, мужские и женские раздевалки, душевые, венткамера и электрощитовая. На 2-ом этаже — кабинет директора, отдел кадров, бухгалтерия, мед.кабинет, кабинет главного агронома, снабженческо-сбытовой отдел. Оранжерейный блок разделен на 3 этажа: на первом этаже размещаются площади для выращивания сельскохозяйственных культур, на 2 и 3 этажах — помещения для выращивания рассады.

Компоновка помещений здания выполнена, исходя из технологии и функционального назначения помещений, а также принятой схемы строительных конструкций: здание АБК с кирпичными стенами, здание оранжереи — стальные рамы с шагом 12 м. Мероприятия по противопожарной защите предусмотрены в соответствии с СП 21-01-97 «Пожарная безопасность зданий и сооружений», СНиП 01-93 МВД России «Правила пожарной безопасности в Российской Федерации», СНиП 31-13330.2011 «Общественные здания и сооружения», СНиП 31.13130.2009 «Эвакуационные пути и выходы», СНиП 31.13330.2009 «Обеспечение огнестойкости объектов защиты», СНиП 21.13310.2009 «Ограждение распространения пожара на объектах защиты».

Проектируемое здание представляет собой рамную конструкцию. В основе лежит металлический каркас решетчатого типа облегченной конструкции. Пролет рамы составляет 33 м, высота 13 м. Рама выполнена со скатными поверхностями под углом 30 и 60 градусов. Каркасная конструкция здания обуславливает необходимость устройства самостоятельного фундамента под каждую колонну. Под стальные колонны предусмотрены монолитные железобетонные фундаменты высотой 2,1 м двухступенчатой плитной частью, опирание колонн на которые происходит через опорную плиту по средствам траверс, анкерных плиток и анкерных болтов. Обрез фундаментов располагается на отметке «-0,750». Низ заложения фундамента находится на отметке «-2,250 м», что ниже глубины промерзания.

Для опиранияколонн по подколонникам укладываются железобетонные фундаментные балки, трапецеидального сечения высотой 600 мм. В зависимости от размера подколонника и способа опирания, длина балок может меняться. Сечение и армирование балок определяются величиной пролета и передаваемой от стен. Для опирания фундаментных балок у подколонника устраиваются бетонные примкивы или на выступы нижележащей плиты устанавливаются специальные стойки. Балки устанавливать так, чтобы после укладки по ним гидроизоляции толщиной 30 мм выйти на отметку чистого пола. Чтобы грунт не смещался с телом балки и при повышенной влажности не вызывал ее подвижки, балку обсыпать песком.

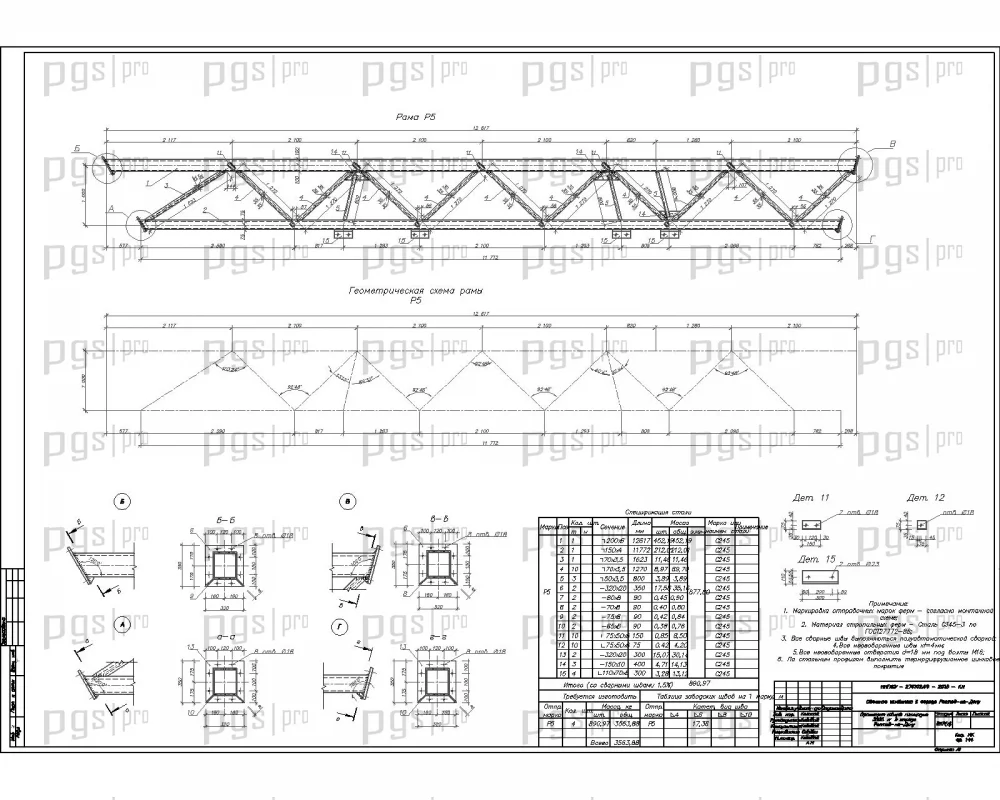

Рамы здания выполнены из электросварных стальных труб прямоугольного профиля по ГОСТ 30245-94 с цинковым покрытием. Металлические рамы выполняются из решетчато сечения для уменьшения затенения полезной площади. Высота ригеля решетчатого сечения 1/30 … 1/60 пролета. Высота рамы диктуется высотами растений и деревьев, выращиваемых в оранжерее. Высота рамы 12,9 м. Номинальный пролет 33,0 м. На них опираются решетчатые прогоны пролетом 12 м, высотой 1,45 м.Премуществом их для данного объекта в том, что они не вызывают затруднения в организации пространства вблизи опор.

Пространственная жесткость конструкции обеспечивается за счет применения решетчатых прогонов, раскрепляющих рамы из плоскости и выполняющие функции вертикальных связей. В качестве прогонов, на которые опираются конструкция алюминиевого фасада с заполнением пакетом из поликарбоната, приняты решетчатые конструкции пролетом 12 м из электросварных стальных труб прямоугольного профиля по ГОСТ 30245-94 с цинковым покрытием. Прогоны запроектированы с учетом выполнения ими функции вертикальных связей и обеспечения пространственной жесткости здания. Расчет прогонов приведен в приложении Б.

Ограждающие конструкции покрытия. Главное свойство оранжереи — умение держать тепло. Температура в помещении не должна опускаться ниже +30 градусов, поэтому к утеплителям материалам при строительстве предъявляются самые высокие требования. В покрытии использована конструкция алюминиевого фасада VERTUMF50 с заполнением пакетом из двух листов поликарбоната размерами 3,05 х 2,05 толщиной 30 мм. Конструкция запроектирована с уклоном 30° к горизонту для обеспечения наиболее благоприятных условий для инсоляции площадей, а так же обеспечения отсутствия скальпивания снега на поверхности покрытия. Применение современных энергоэффективных материалов и технологий позволяет обеспечивать оптимальный уровень потребления энергии и рационально расходовать имеющиеся ресурсы.

Раздел технологии и организации строительного производства включает исходные данные для проектирования производства работ, подсчет объемов работ, разработку технологической карты на монтаж металлоконструкций покрытия, проектирование стройгенплана. Технологическая карта на монтажные работы разработана для обеспечения качественного и безопасного выполнения работ по монтажу металлоконструкций покрытия оранжереи.

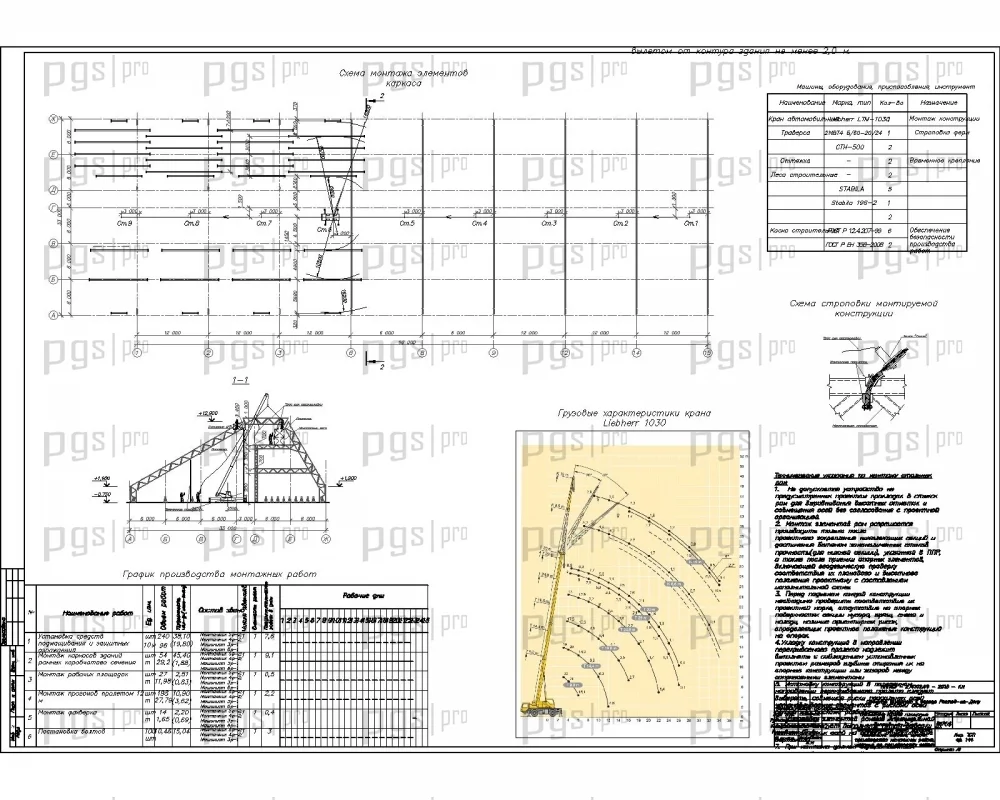

Технологическая карта на монтажные работы включает область применения, организацию и технологию выполнения работ, ведомость объемов работ, состав машин, механизмов и материальных ресурсов, калькуляцию трудовых затрат, пооперационный контроль качества работ, технику безопасности, технико-экономические показатели. Монтаж металлоконструкций покрытия выполняется с применением автомобильных кранов, обеспечивающих необходимую грузоподъемность и вылет стрелы для монтажа рам и прогонов на высоту до 14,4 м.

Календарный план производства работ составлен с учетом последовательности и продолжительности выполнения строительно-монтажных работ, технологических пауз и требований к качеству выполняемых работ. Стройгенплан включает размещение временных зданий и сооружений, складских площадок, дорог, коммуникаций, освещение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Расчет конструкций выполнен в программном комплексе «SCAD», что обеспечивает высокую точность и надежность расчетных данных. Расчетная часть включает выбор несущих конструкций здания, основные расчетные положения, соединения элементов конструкций, антикоррозийную защиту. Сметная документация включает определение стоимости строительства и локальную смету.

Диплом №1247 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 13 листов графической части AutoCAD и 60 листов пояснительной записки — объем соответствует требованиям вузовской подготовки.
• Уникальный объект: оранжерея с административно-бытовым корпусом — редкая и востребованная тема для дипломных проектов по ПГС.
• Современные конструкции: металлический каркас решетчатого типа, алюминиевый фасад VERTUMF50 с заполнением из поликарбоната, монолитные железобетонные фундаменты стаканного типа.
• Практическая направленность: технологическая карта на монтажные работы, календарный план, стройгенплан, сметная документация.
• Современное ПО: расчет конструкций выполнен в программном комплексе «SCAD».
• Энергоэффективность: применение современных энергоэффективных материалов и технологий обеспечивает оптимальный уровень потребления энергии.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1247 по доступной цене — 4 500 рублей.
