Дипломный проект №1248 «Здание администрации аэропорта в г. Томск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий и предназначен для размещения административных служб аэропорта с кафе на 16 посадочных мест. Проект выполнен с учетом климатических условий г. Томск и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, выполненный в соответствии с требованиями вузовской подготовки.

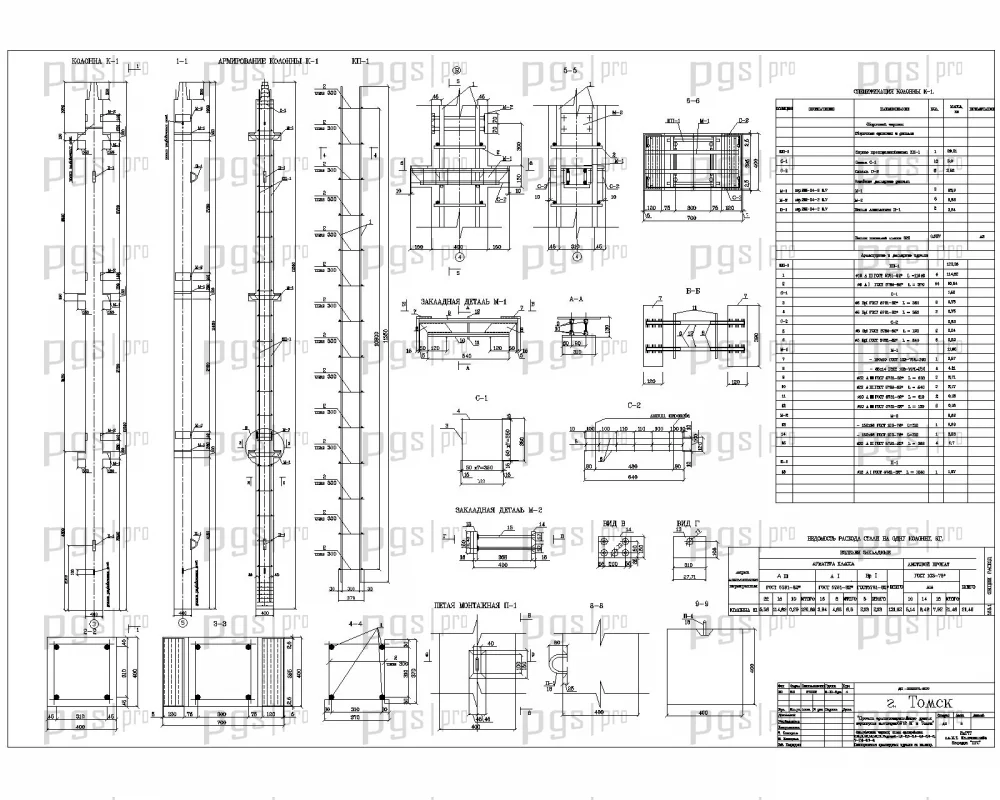

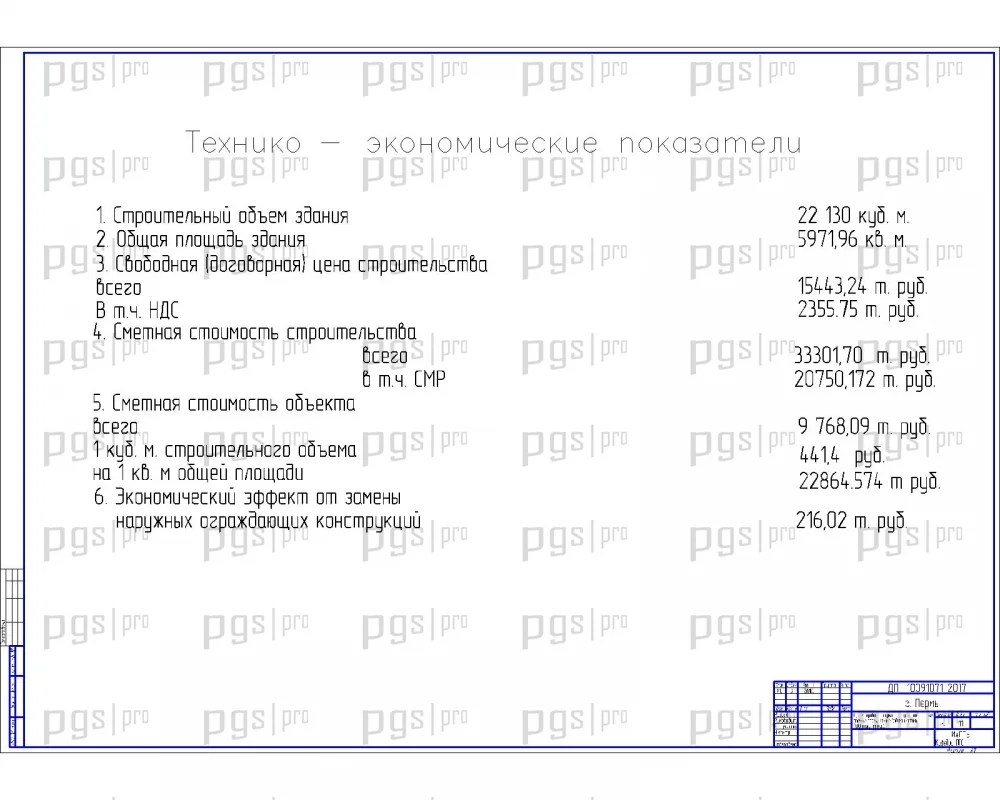

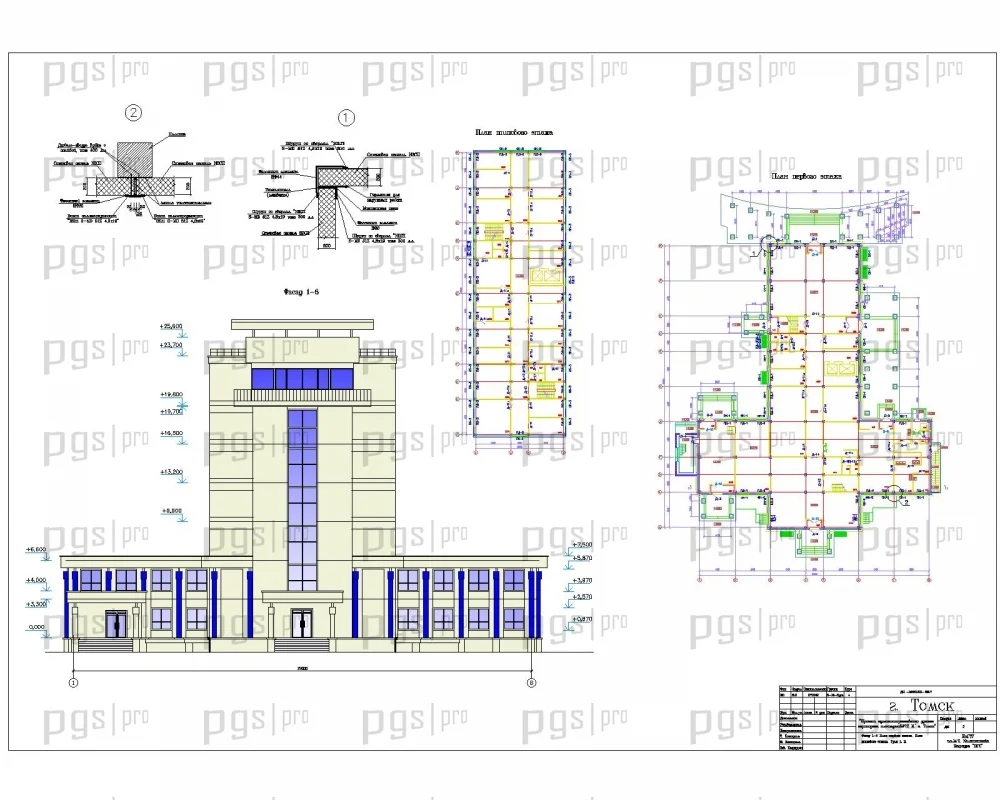

Состав графической части: фасад и генеральный план, фасады, план первого этажа, план типового этажа, разрез, план перекрытия, узлы, конструирование фундаментов, конструирование колонны, ППР на производство земляных работ, ППР на производство свайных работ, ППР на возведение надземной части, ППР на кровельные работы, графики строительства, строительный генеральный план, технико-экономические показатели.

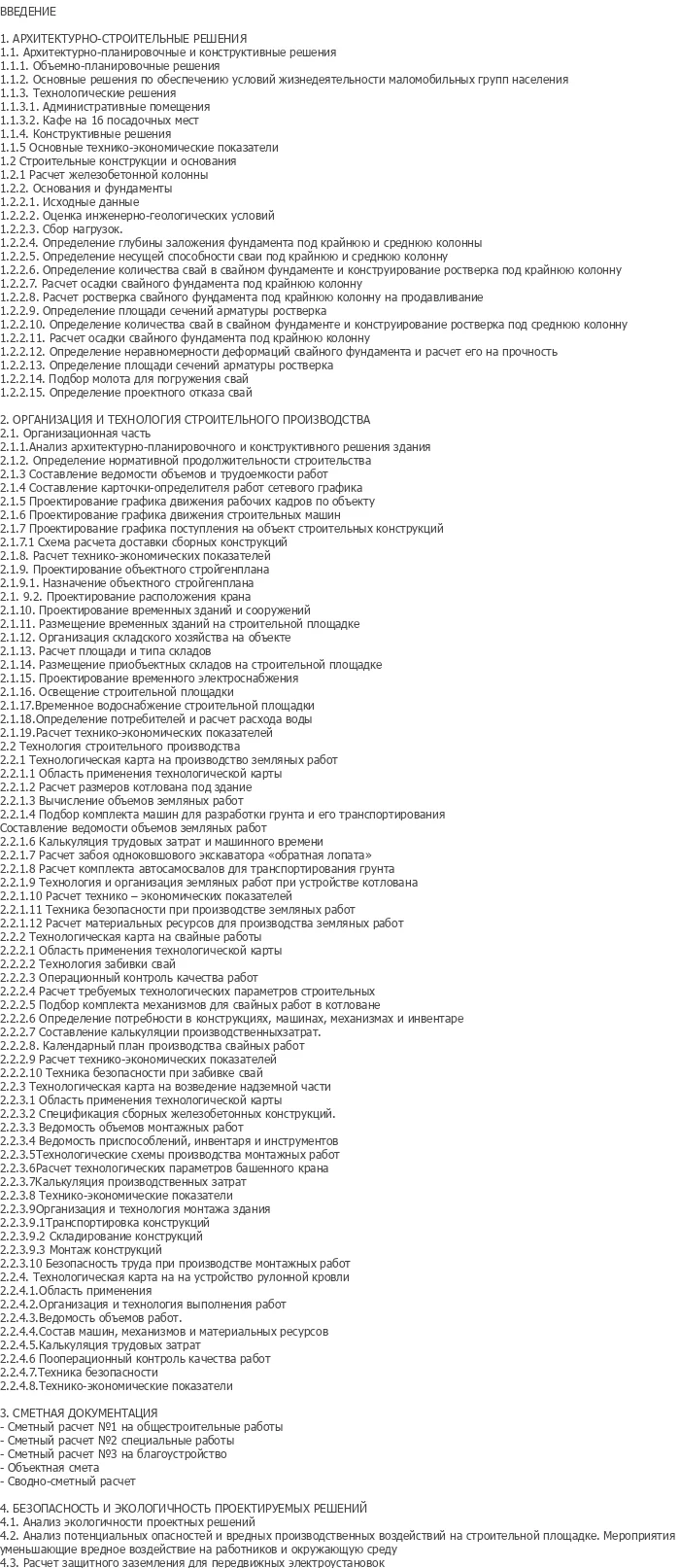

Состав пояснительной записки: введение, архитектурно-строительные решения, объемно-планировочные решения, технологические решения, административные помещения, кафе на 16 посадочных мест, конструктивные решения, расчет железобетонной колонны, основания и фундаменты (расчет свайного фундамента, ростверка, определение глубины заложения, несущей способности свай, осадки, деформаций), организация и технология строительного производства (технологические карты на земляные, свайные работы, возведение надземной части, кровельные работы), сметная документация, безопасность и экологичность проектируемых решений.

Проектируемый объект — здание администрации аэропорта в г. Томск, представляющее собой многофункциональное общественное здание с различной этажностью блоков и подвалом. Данный ПГС дипломный проект разработан для размещения административных служб аэропорта, включая кафе на 16 посадочных мест, и относится к категории социальных зданий. Общая высота здания составляет 24,015 м, что соответствует требованиям к многоэтажным общественным зданиям.

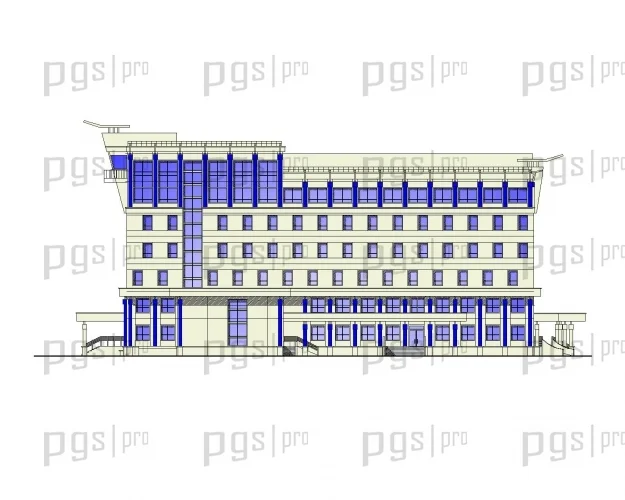

Архитектурный облик здания формируется современными фасадами, облицованными керамогранитом и сэндвич-панелями, с цветовой композицией, обеспечивающей целостное восприятие в окружающем пространстве. Здание состоит из трех блоков различной этажности: двух двухэтажных блоков прямоугольной формы в осях «1-3»/«А-Д» и «6-8»/«А-Д», а также семиэтажного блока прямоугольной формы в осях «3-6»/«А-Д». Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий.

Если вы ищете, где купить проект или скачать проект по направлению ПГС с полным расчетом конструкций и организацией строительства — диплом №1248 предлагает оптимальное соотношение цены и качества. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Объемно-планировочное решение здания предусматривает размещение функциональных зон с учетом технологических процессов и требований к комфортности пребывания людей. В подвале расположены подсобные помещения кафе (загрузочная, кладовая продуктов, мойка, гардероб персонала, туалет), помещение для уборщиков территории, электрощитовая, вентиляционная, тепловой и водомерный узлы, а также теплопункт для прокладки инженерных коммуникаций. Загрузочная, через тамбур-шлюз, оборудована малым грузовым лифтом марки «ISO-A» фирмы «OTIS», действующим до второго этажа здания.

На первом этаже размещены помещения кафе (обеденный зал, гардероб, загрузочная с тамбуром-шлюзом), помещение для приема пищи персоналом, моечная посуды, горячий цех, холодный цех, овощной цех, туалет, тамбур, коридор и помещения административного назначения (холлы, вестибюли, контрольно-пропускной пункт, кабинеты, гардеробная, бытовой холл, лестничные клетки, коридоры, тамбуры, туалеты и лифт МГН). Подсобные помещения кафе подвала связаны с помещениями кафе на первом этаже технологической лестницей по оси «В».

На втором этаже располагаются помещения административного назначения (холлы, конференц-залы, комнаты переговоров, кабинеты, лифтовой холл, лестничные клетки, коридоры, туалеты, тамбур-шлюз) и вентиляционная. Помещения административного назначения в осях «1-8»/«А-Д» расположены функционально автономно от других помещений и оборудованы двумя лифтами, лестницей по оси «1».

На третьем-седьмом этажах располагаются помещения административного назначения (кабинеты, гардеробные, комнаты отдыха, туалеты, лифтовые холлы, лестничные клетки, коридоры). Кроме того, на третьем этаже располагается вентиляционная, на шестом этаже — вентиляционная, цитовая, душевая и комната уборщиков помещений. Для здания запроектировано два совмещенных пассажирских лифта, действующих с первого этажа по пятый. Выход из лифтов осуществляется поэтажно через лифтовые холлы. Лифты приняты модели «Synergy», без машинного отделения, грузоподъемностью 450 кг и 1000 кг, скорость 1 м/сек, производства компании «ThyssenKrupp».

Проектируемое здание состоит из трех блоков: блок 1 — 2-этажный в осях «1-3», «А-Д» с размерами в плане 12,00×12,00 м; блок 2 — 2-этажный в осях «6-8», «А-Д» с размерами в плане 12,00×12,00 м; блок 3 — 7-этажный в осях «3-6», «А-Д» с размерами в плане 48,00×15,00 м. Блоки 1 и 2 запроектированы по каркасной схеме с ограждающими панелями типа «Сэндвич», блок 3 запроектирован по каркасной схеме с ограждающими панелями типа «Сэндвич», выпускаемыми заводом «НЗСП» г. Новосибирск.

Пространственная жесткость и устойчивость здания обеспечивается совместной работой колонн, диафрагм жесткости и жестких дисков перекрытия. Стены подвального этажа выполнены из сборных бетонных блоков и цокольных панелей. Конструкции перекрытий выполнены из сборных железобетонных плит перекрытий. В здании предусмотрены лифты, обслуживающие блоки 1 и 3 с этажа, а блок 2 оснащен подъемником с подвала до 2 этажа.

Ограждающие конструкции подвального этажа — из бетонных блоков по ГОСТ 13579-79 и панели цокольные по серии 1.030.1-1. Б-1.1 толщиной 400 мм. Наружные ограждающие стены цокольного этажа утепляются плитами Пеноплекс М35 (ТУ 5767-001-56925804-2003). Толщина слоя утеплителя ниже отметки земли — 50 мм, выше — 100 мм. Ограждающие конструкции вышележащих этажей по блокам 1, 2 и 3 из панелей типа «Сэндвич» завода «НЗСП» г. Новосибирск.

Расчетная часть проекта включает конструирование и расчет железобетонной колонны, свайного фундамента с ростверком, определение глубины заложения фундамента, несущей способности свай, расчет осадки свайного фундамента, определение деформаций свайного фундамента и расчет его на прочность. Расчеты выполнены ручным способом в соответствии с требованиями СНиП и СП.

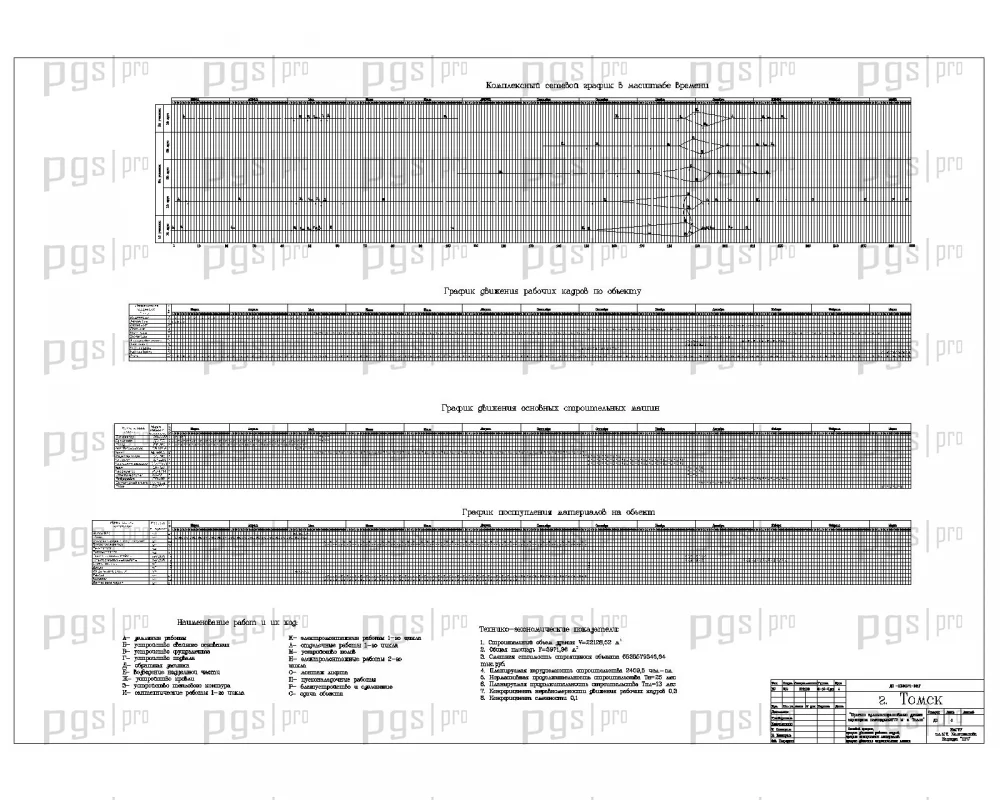

Раздел организации и технологии строительного производства включает анализ архитектурно-планировочного и конструктивного решения здания, определение нормативной продолжительности строительства, составление ведомости объемов и трудоемкости работ, составление календарно-планировочного графика производства работ, проектирование графика движения рабочих кадров по объекту, проектирование графика движения строительных машин, проектирование графика поступления на объект строительных конструкций, схему расчета доставки сборных конструкций, расчет технико-экономических показателей.

Проектирование объектного стройгенплана включает назначение объектного стройгенплана, проектирование расположения крана, проектирование временных зданий и сооружений, размещение временных зданий на строительной площадке, организацию складского хозяйства на объекте, расчет площади и типа складов, размещение приобъектных складов на строительной площадке, проектирование временного электроснабжения, освещение строительной площадки, временное водоснабжение строительной площадки, определение потребителей и расчет расхода воды.

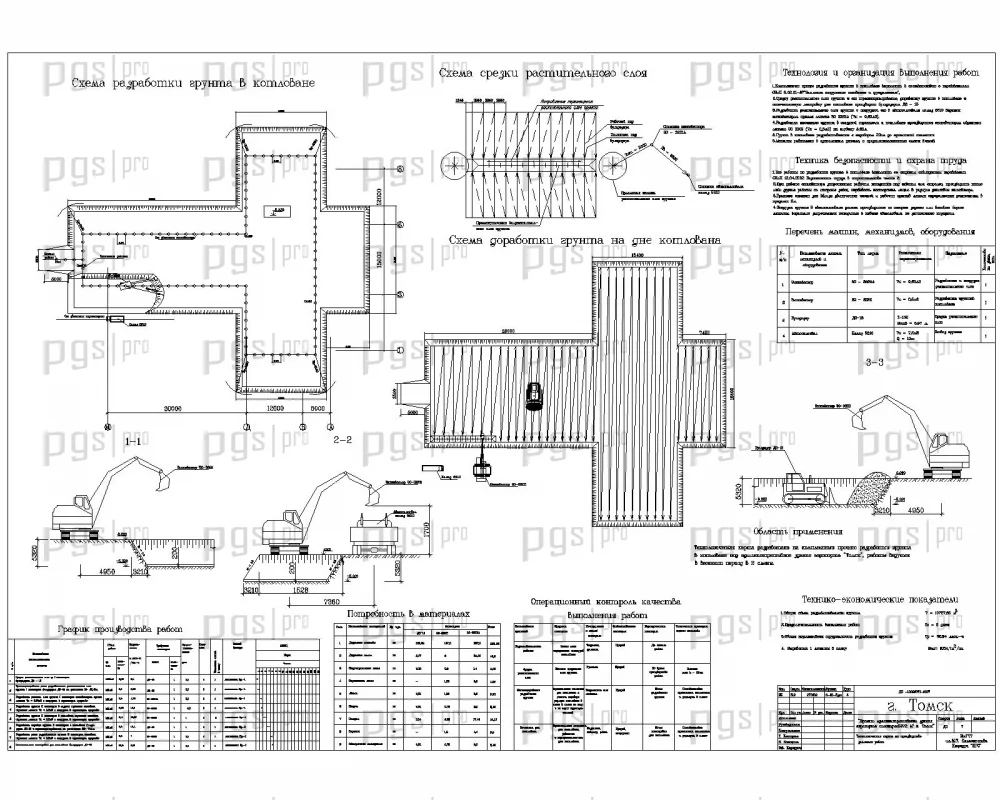

Технологическая часть включает технологические карты на производство земляных работ (расчет размеров котлована под здание, вычисление объемов земляных работ, подбор комплекта машин для разработки грунта и его транспортирования, составление ведомости объемов земляных работ, калькуляция трудовых затрат и машинного времени, расчет забоя одноковшового экскаватора «обратная лопата», расчет комплекта автосамосвалов для транспортирования грунта, технология и организация земляных работ при устройстве котлована, расчет технико-экономических показателей, техника безопасности при производстве земляных работ, расчет материальных ресурсов для производства земляных работ).

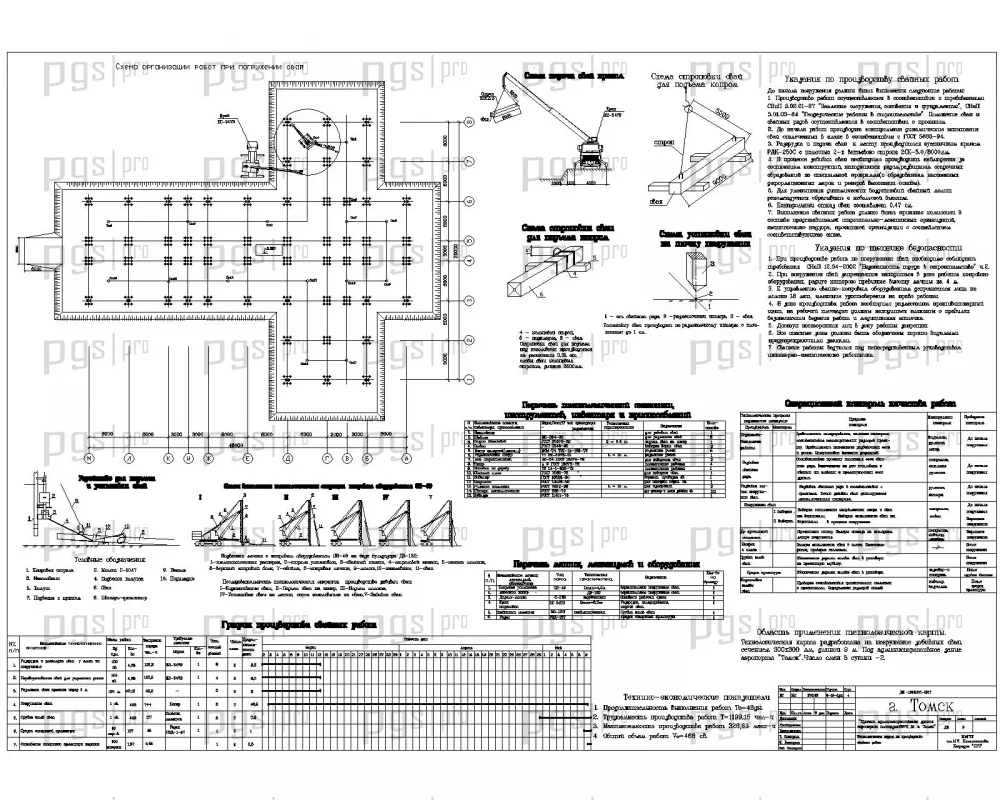

Технологические карты на свайные работы включают область применения технологической карты, технологию забивки свай, операционный контроль качества работ, расчет требуемых технологических параметров строительных машин, подбор комплекта механизмов для свайных работ, определение потребности в конструкциях, машинах, механизмах и инвентаре, составление калькуляции производственных затрат, календарный план производства свайных работ, расчет технико-экономических показателей, техника безопасности при забивке свай.

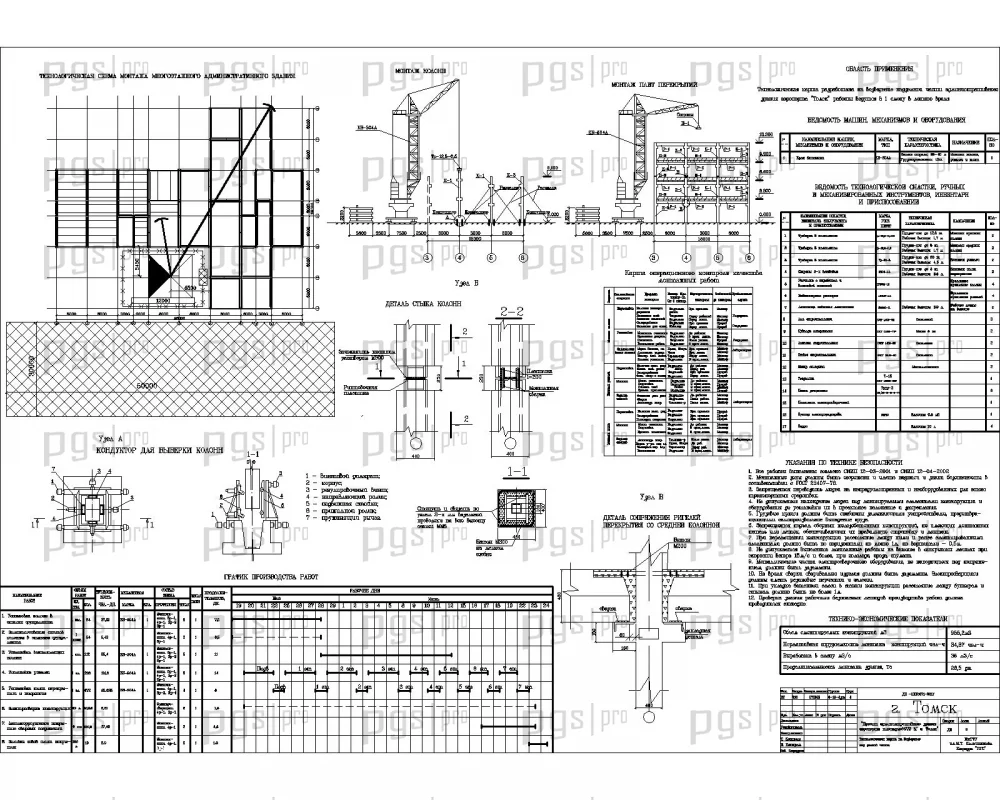

Технологические карты на возведение надземной части включают область применения технологической карты, спецификацию сборных железобетонных конструкций, ведомость объемов монтажных работ, ведомость приспособлений, инвентаря и инструментов, технологические схемы производства монтажных работ, расчет технологических параметров работ в котловане, калькуляцию производственных затрат, технико-экономические показатели, организацию и технологию монтажа здания (транспортировка конструкций, складирование конструкций, монтаж конструкций, безопасность труда при производстве монтажных работ).

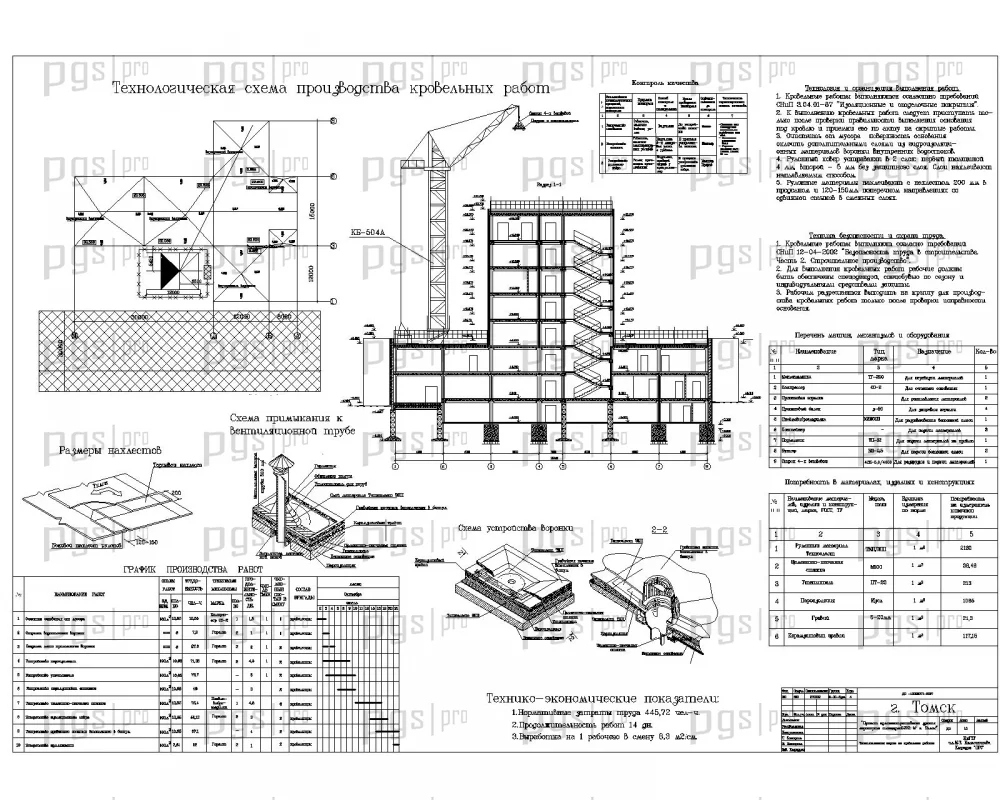

Технологическая карта на устройство рулонной кровли включает область применения, организацию и технологию выполнения работ, ведомость объемов работ, состав машин, механизмов и материальных ресурсов, калькуляцию трудовых затрат, пооперационный контроль качества работ, технику безопасности, технико-экономические показатели.

Диплом №1248 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 12 листов графической части AutoCAD и развернутая пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: многофункциональное здание с различной этажностью блоков, подвалом и кафе — универсальный объект для защиты.
• Разнообразие конструкций: свайный фундамент с ростверком, железобетонные колонны, сборные перекрытия, сэндвич-панели — расчет и конструирование всех основных элементов.
• Практическая направленность: четыре технологические карты (земляные, свайные работы, возведение надземной части, кровельные работы), графики строительства, строительный генплан, технико-экономические показатели.
• Уникальные функциональные зоны: кафе на 16 посадочных мест, административные помещения, конференц-залы, подсобные помещения.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1248 по доступной цене — 5 000 рублей.
