Диплом №1250 "Торговый центр в г. Казань"

Дипломный проект №1250 «Торговый центр в г. Казань» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий торгового назначения и предназначен для организации современного торгово-развлекательного комплекса. Проект выполнен с учетом требований функциональной планировки торговых центров и может быть адаптирован под любой регион России. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1250 предлагает оптимальное соотношение цены и качества.

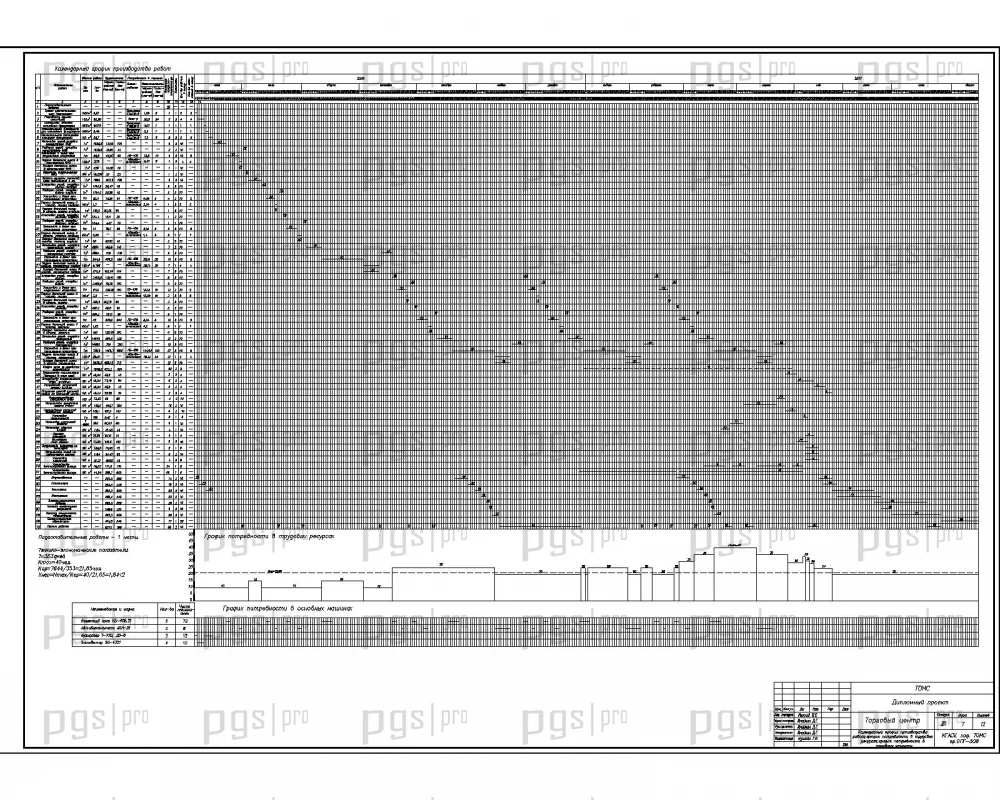

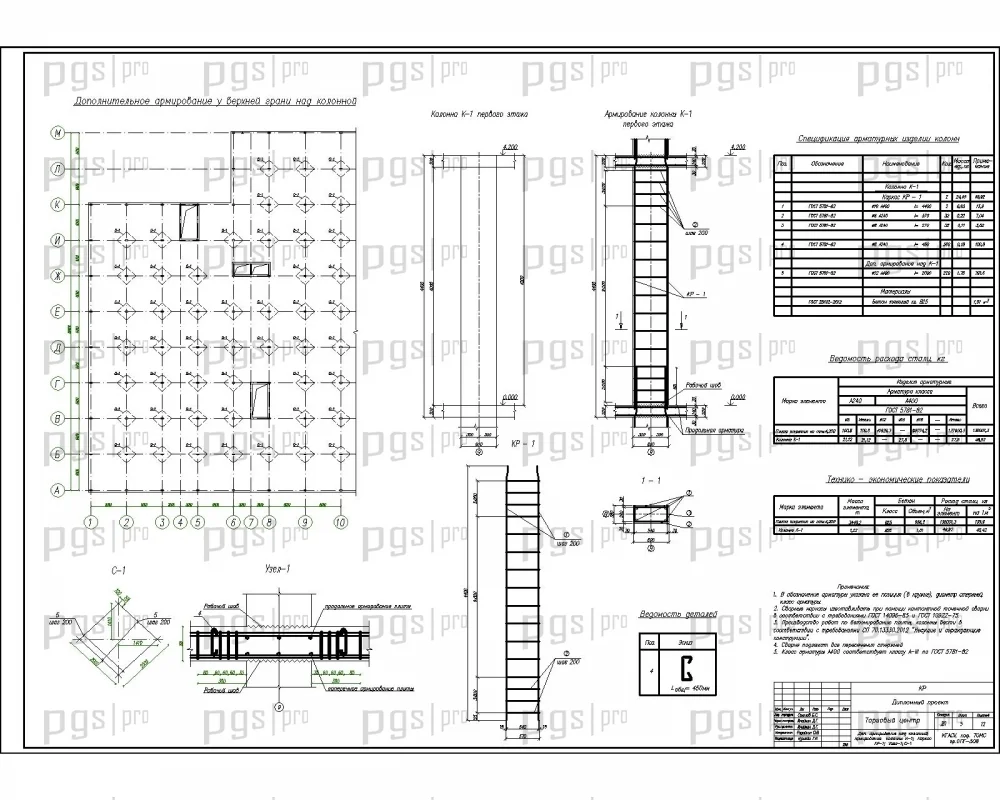

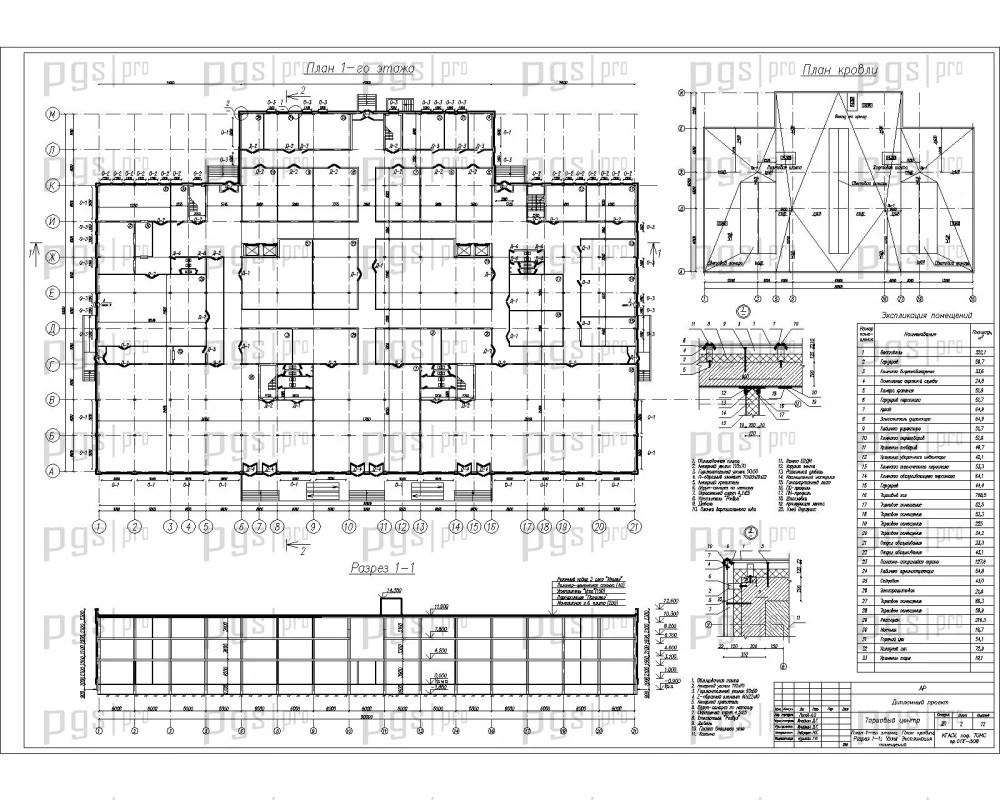

Состав графической части: фасад, генплан, план 1-го этажа, план кровли, разрез, план 3-го этажа, разрезы, узлы, конструирование фундамента, конструктивная часть (монолитный каркас, колонны), ППР на устройство кровли, ППР по возведению монолитного каркаса торгового центра, схемы строповки основных грузов, перемещаемых краном и складирование, календарный график производства работ, стройгенплан.

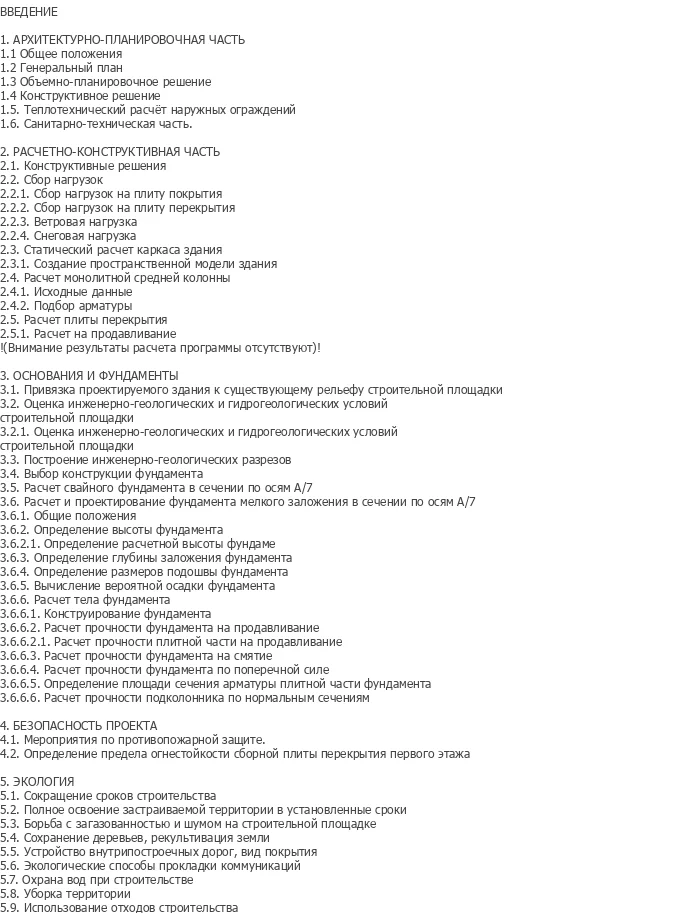

Состав пояснительной записки: введение, архитектурно-планировочная часть (общие положения, генплан, объемно-планировочное решение, конструктивное решение, теплотехнический расчет, санитарно-техническая часть), расчетно-конструктивная часть (сбор нагрузок, статический расчет каркаса, расчет монолитной средней колонны, расчет плиты перекрытия), основания и фундаменты (оценка инженерно-геологических условий, выбор конструкции фундамента, расчет свайного и мелкозаглубленного фундаментов), безопасность проекта, экология.

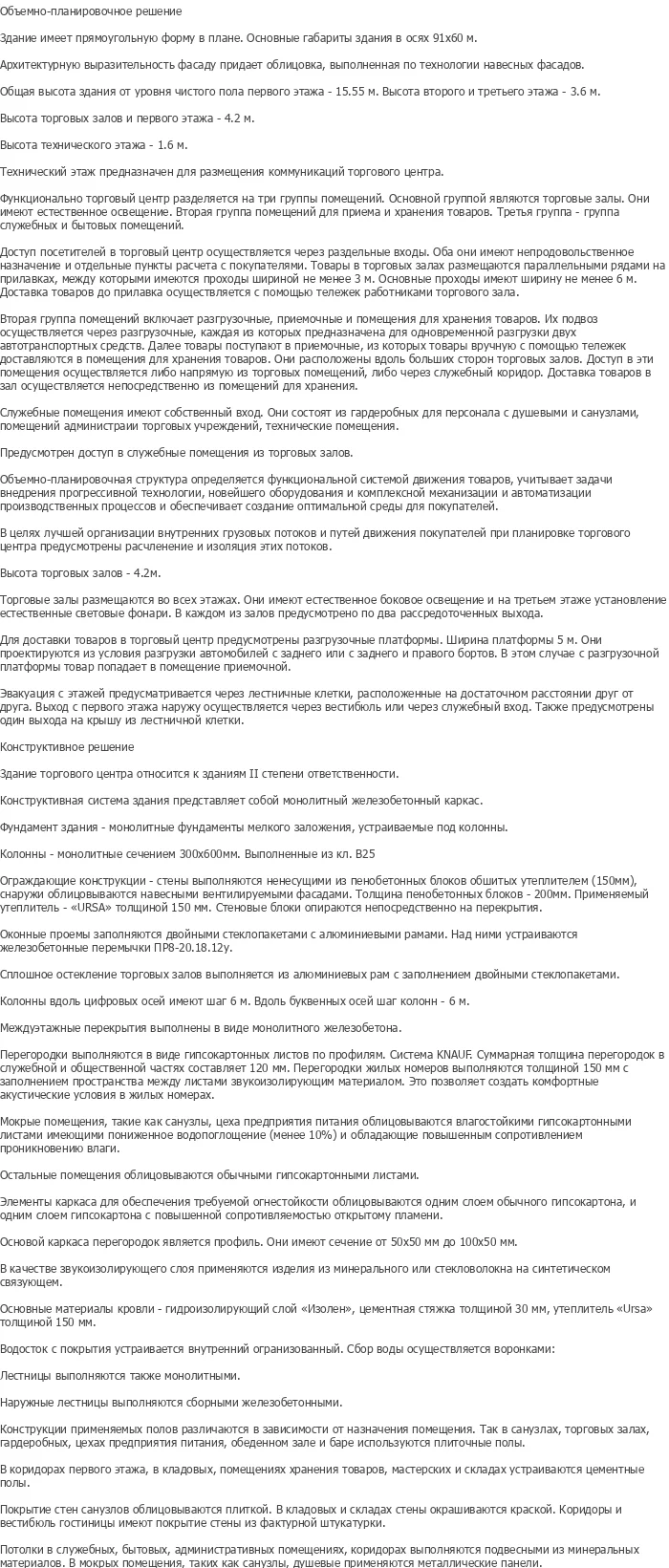

Проектируемый объект — торговый центр в г. Казань, представляющий собой крупногабаритное общественное здание с размерами в осях 91,0 × 60,0 м и общей высотой 15,55 м. Данный шаблон проекта разработан для организации современного торгового пространства с учетом требований функциональной планировки, эвакуационных путей и технологических потоков. Здание имеет прямоугольную форму в плане, архитектурную выразительность фасада формирует облицовка по технологии навесных вентилируемых фасадов.

Торговый центр функционально разделен на три группы помещений: торговые залы, помещения для приема и хранения товаров, а также служебные и бытовые помещения. Высота торговых залов и первого этажа составляет 4,2 м, второго и третьего этажей — 3,6 м, технического этажа — 1,6 м. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий.

Доступ посетителей в торговый центр осуществляется через раздельные входы, имеющие непродольственное назначение и отдельные пункты расчета с покупателями. Товары в торговых залах размещаются параллельными рядами прилавков, между которыми имеются проходы шириной не менее 3 м, основные проходы — не менее 6 м. Доставка товаров до прилавков осуществляется с помощью тележек работниками торгового зала.

Объемно-планировочная структура здания определяется функциональной системой движения товаров, учитывает задачи внедрения прогрессивной технологии, новейшего оборудования и комплексной механизации и автоматизации производственных процессов и обеспечивает создание оптимальной среды для покупателей. В целях лучшей организации внутренних грузовых потоков и путей движения покупателей при планировке торгового центра предусмотрены расчленение и изоляция этих потоков.

Торговые залы размещаются во всех этажах, имеют естественное боковое освещение, на третьем этаже установлены естественные световые фонари. В каждом из залов предусмотрено два рассредоточенных выхода. Для доставки товаров предусмотрены разгрузочные платформы шириной 5 м, проектируемые из условия разгрузки автомобилей с заднего или с заднего и правого бортов.

Вторая группа помещений включает разгрузочные, приемочные и помещения для хранения товаров. Их подвоз осуществляется через разгрузочные, каждая из которых предназначена для одновременной разгрузки двух автотранспортных средств. Далее товары поступают в приемочные, из которых вручную с помощью тележек доставляются в помещения для хранения, расположенные вдоль больших сторон торговых залов. Доступ в торговые залы осуществляется непосредственно из помещений для хранения.

Служебные помещения имеют собственный вход и состоят из гардеробных для персонала с душевыми и санузлами, помещений администрации торговых учреждений и технических помещений. Предусмотрен доступ в служебные помещения из торговых залов. Эвакуация с этажей предусматривается через лестничные клетки, расположенные на достаточном расстоянии друг от друга, выход с первого этажа наружу осуществляется через вестибюль или служебный вход, также предусмотрен один выход на крышу из лестничной клетки.

Здание торгового центра относится к зданиям II степени огнестойкости. Конструктивная система здания представляет собой монолитный железобетонный каркас. Фундамент здания — монолитные фундаменты мелкого заложения, устраиваемые под колонны. Колонны — монолитные сечением 300×600 мм, выполненные из бетона класса В25.

Ограждающие конструкции — стены выполняются несущими из пенобетонных блоков обшитых утеплителем (150 мм), снаружи облицовываются навесными вентилируемыми фасадами. Толщина пенобетонных блоков — 200 мм, применяемый утеплитель — «URSA» толщиной 150 мм. Стеновые блоки опираются непосредственно на перекрытия. Оконные проемы заполняются двойными стеклопакетами с алюминиевыми рамами, над ними устраиваются железобетонные перемычки ПР-20.18.12у.

Сплошное остекление торговых залов выполняется из алюминиевых рам с заполнением двойными стеклопакетами. Колонны вдоль цифровых осей имеют шаг 6 м, вдоль буквенных осей — шаг 6 м. Междуэтажные перекрытия выполнены в виде монолитного железобетона.

Перегородки выполняются в виде гипсокартонных листов по профилям системы KNAUF. Суммарная толщина перегородок в служебной и общественной частях составляет 120 мм. Перегородки жилых номеров выполняются с заполнением пространства между листами звукоизолирующим материалом. Мокрые помещения облицовываются влагостойкими гипсокартонными листами, остальные помещения — обычными гипсокартонными листами. Элементы каркаса для обеспечения требуемой огнестойкости облицовываются одним слоем обычного гипсокартона и одним слоем гипсокартона с повышенной сопротивляемостью открытому пламени.

Основой каркаса перегородок является профиль сечением от 50×50 мм до 100×50 мм. В качестве звукоизолирующего слоя применяются изделия из минерального или стекловолокна на синтетическом связующем. Основные материалы кровли — гидроизоляционный слой «Изолен», цементная стяжка толщиной 30 мм, утеплитель «Ursa» толщиной 150 мм. Водосток с покрытия устраивается внутренний организованный, сбор воды осуществляется воронками. Лестницы выполняются монолитными, наружные лестницы — сборными железобетонными.

Конструкции применяемых полов различаются в зависимости от назначения помещения: в санузлах, торговых залах, гардеробных, цехах предприятия питания, обеденном зале и баре используются плиточные полы; в коридорах первого этажа, в кладовых, помещениях хранения товаров, мастерских и складах устраиваются цементные полы. Покрытие стен санузлов облицовывается плиткой, в кладовых и складах стены окрашиваются краской, коридоры и вестибюли гостиниц имеют покрытие стен из фактурной штукатурки. Потолки в служебных, бытовых, административных помещениях и коридорах выполняются подвесными из минеральных материалов, в мокрых помещениях применяются металлические панели.

Технологическая карта выполнена на устройство кровли и возведение монолитного каркаса торгового центра. Технологическая карта на устройство кровли содержит технологию монтажа гидроизоляционного слоя, утеплителя, цементной стяжки и мероприятия по организации водостока. Технологическая карта на возведение монолитного каркаса включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и технику безопасности.

Календарный график производства работ составлен с учетом сезонности и технологических пауз, применяется для оптимизации критического пути строительства. Строительный генплан содержит размещение временных зданий, складов, дорог и коммуникаций, выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Схемы строповки основных грузов, перемещаемых краном и складирование, разработаны для обеспечения безопасности монтажных работ при возведении монолитного каркаса и устройстве кровли. Данный раздел включает технологические требования к складированию материалов и конструкций на строительной площадке.

Диплом №1250 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Крупногабаритный объект: торговый центр 91×60 м с высотой 15,55 м — масштабный проект для защиты.
• Сложная конструктивная схема: монолитный железобетонный каркас с колоннами 300×600 мм — полный расчет и конструирование.
• Разнообразие разделов: архитектурно-планировочная часть, расчетно-конструктивная часть, основания и фундаменты, безопасность, экология.
• Практическая направленность: две технологические карты (кровля и монолитный каркас), календарный график, стройгенплан.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Современные технологии: навесные вентилируемые фасады, сплошное остекление торговых залов, гипсокартонные перегородки KNAUF.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1250 по доступной цене — 2 500 рублей.
