Дипломный проект №1252 «Центр продажи автомобилей в г. Саратове» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий социального назначения и предназначен для организации торговли легковыми автомобилями и сервисного обслуживания. Проект выполнен с учетом климатических условий г. Саратова и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Это готовый диплом ПГС, который можно купить проект или скачать проект в полном объеме.

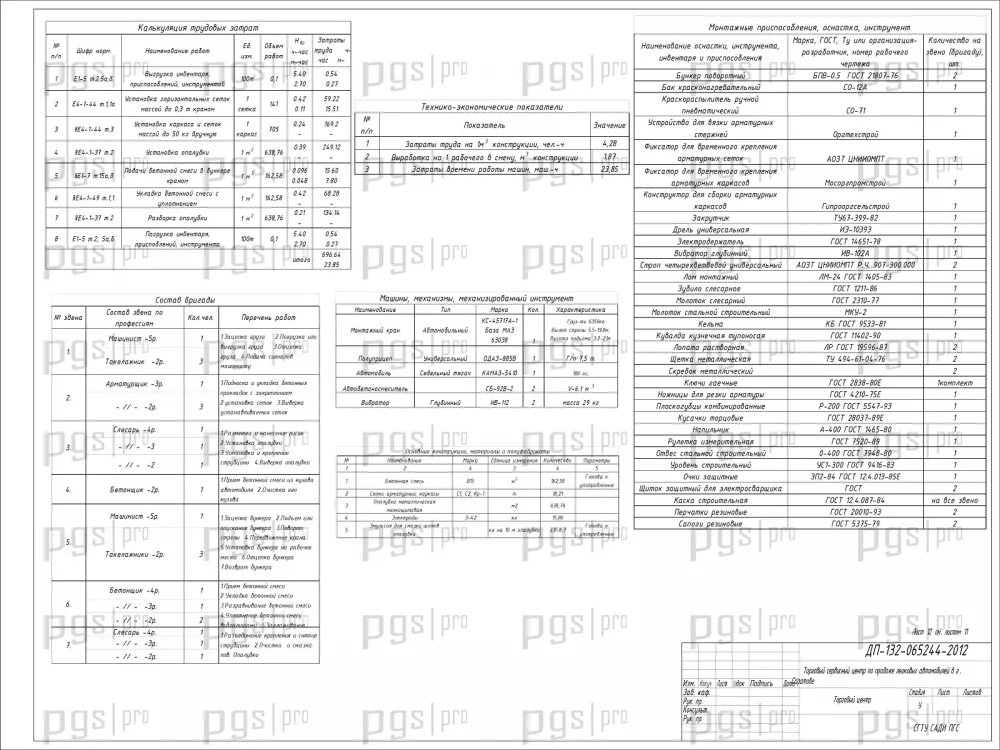

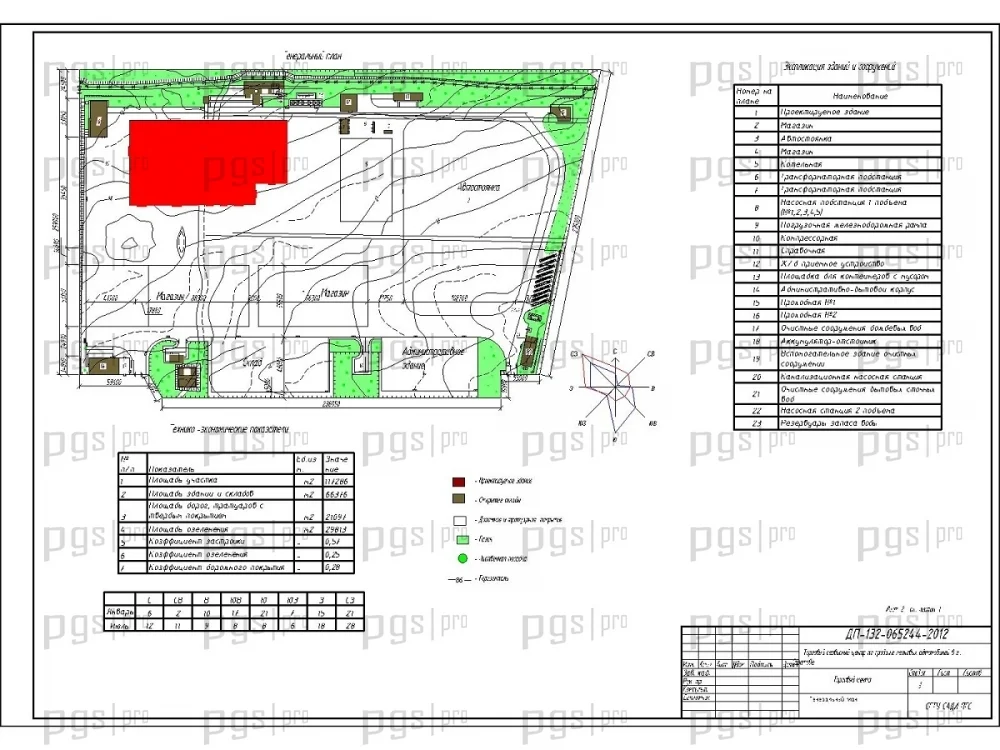

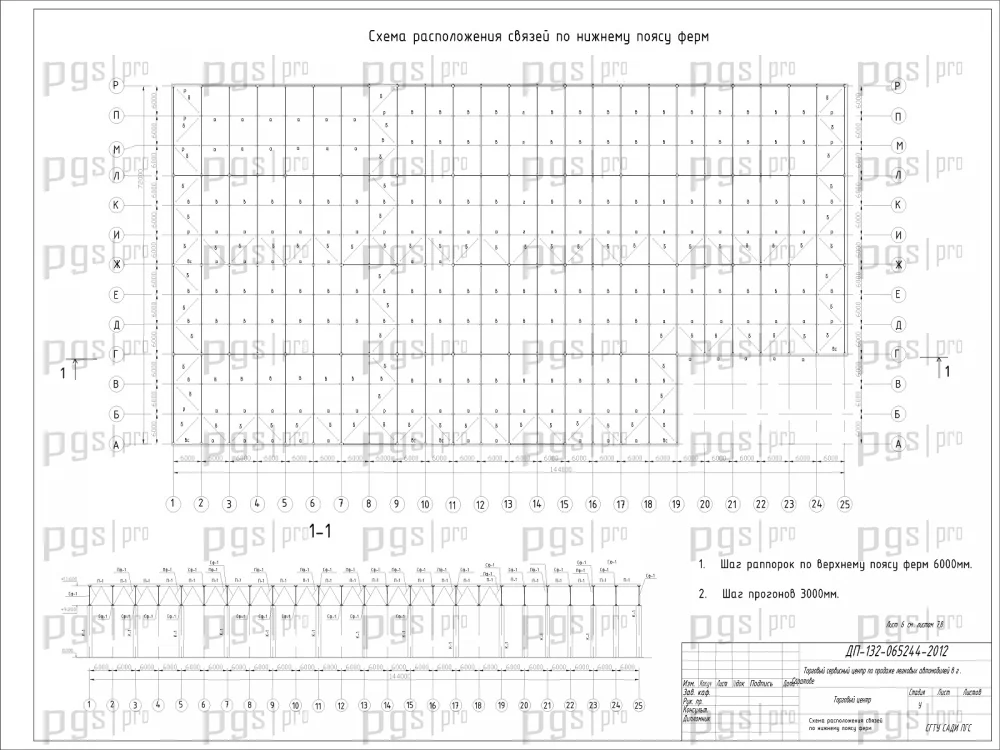

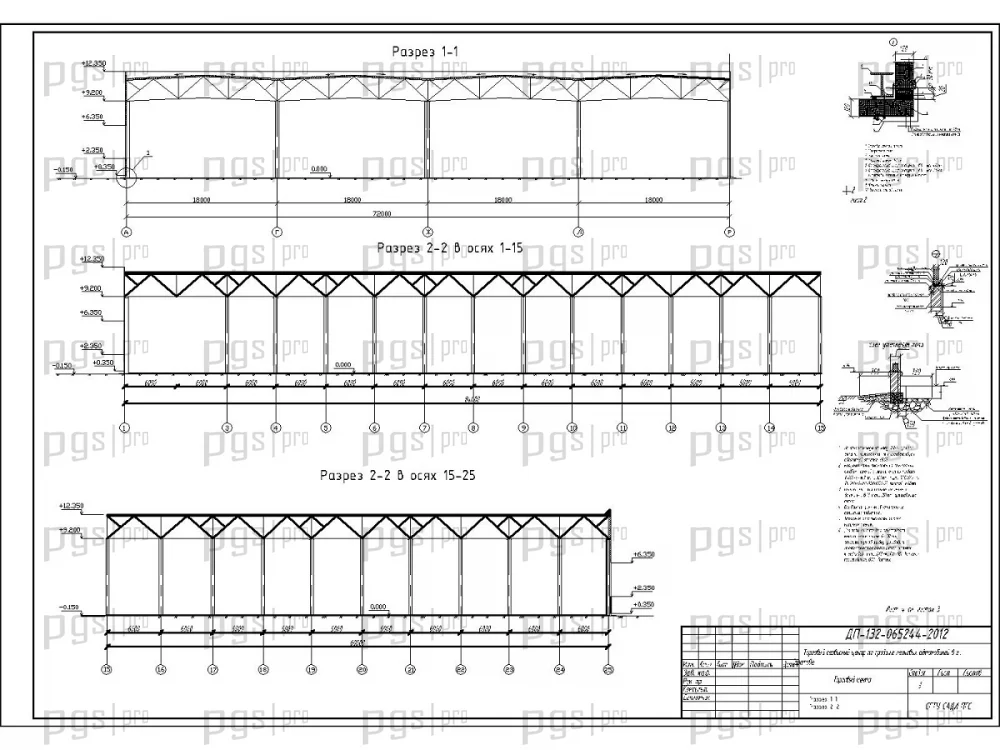

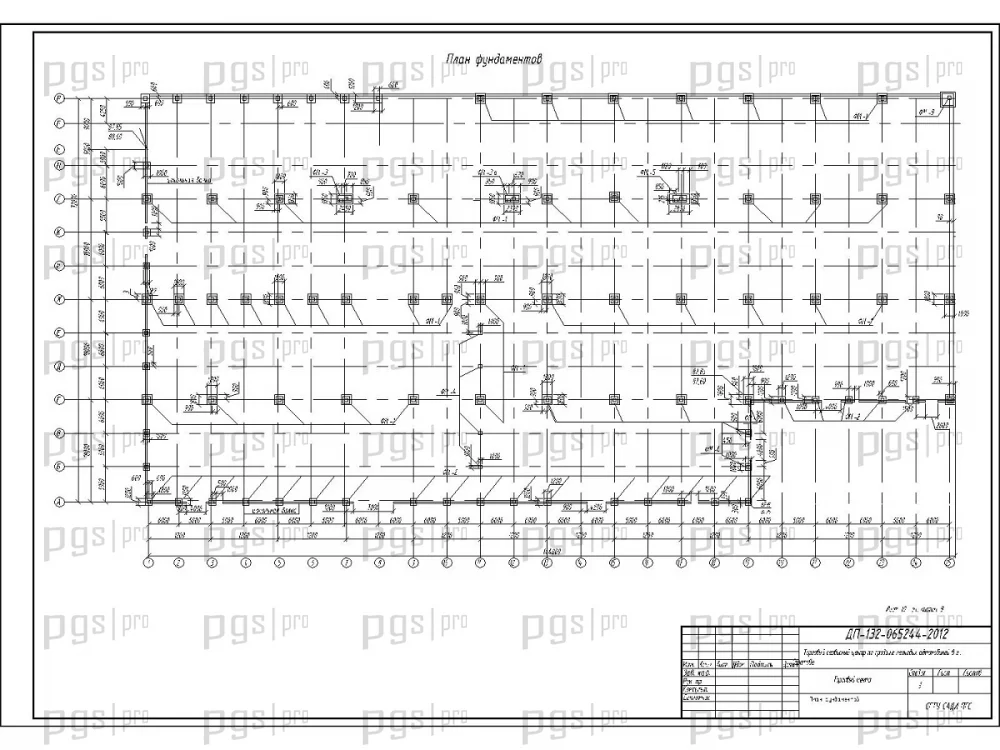

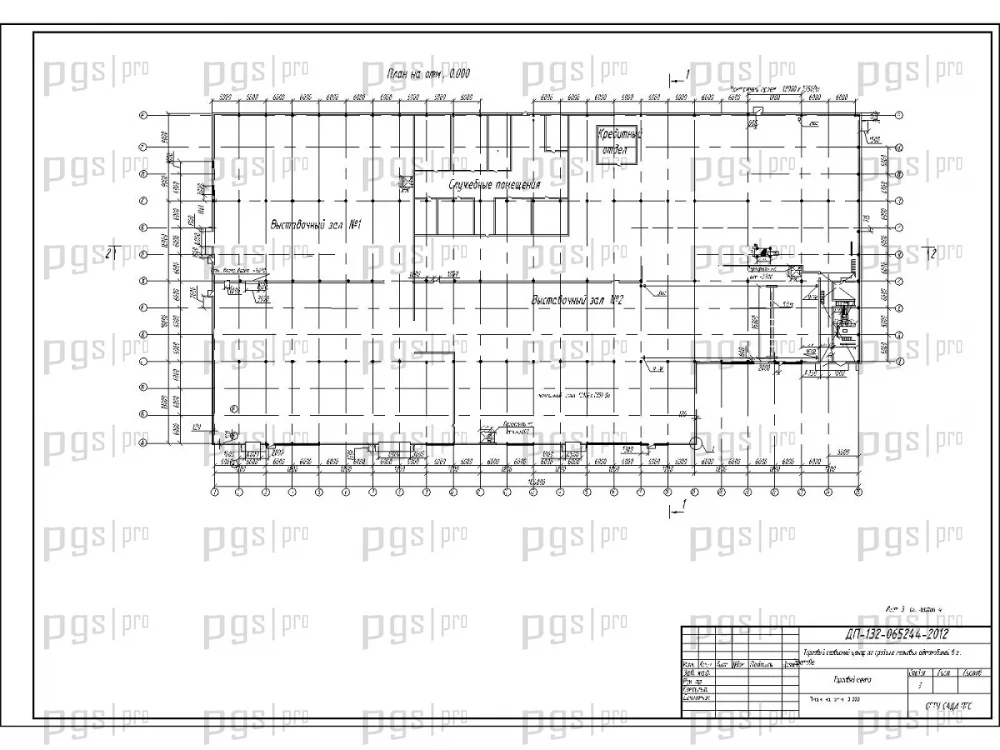

Состав графической части: генплан торгового сервисного центра, фасады, план на отм. 0.000, разрезы, план кровли, схема расположения связей ферм, схема расположения стропильных и подстропильных ферм, узлы ферм, конструкция фундаментов, геологический разрез, план фундаментов, технологическая схема на устройство фундаментов, калькуляция, ТЭП, состав бригады, монтажные приспособления, ТК на монтаж покрытия, ТК на монтаж сэндвич-панелей, разрез, график трудового процесса, сетевой график, матрица объектного потока, стройгенплан.

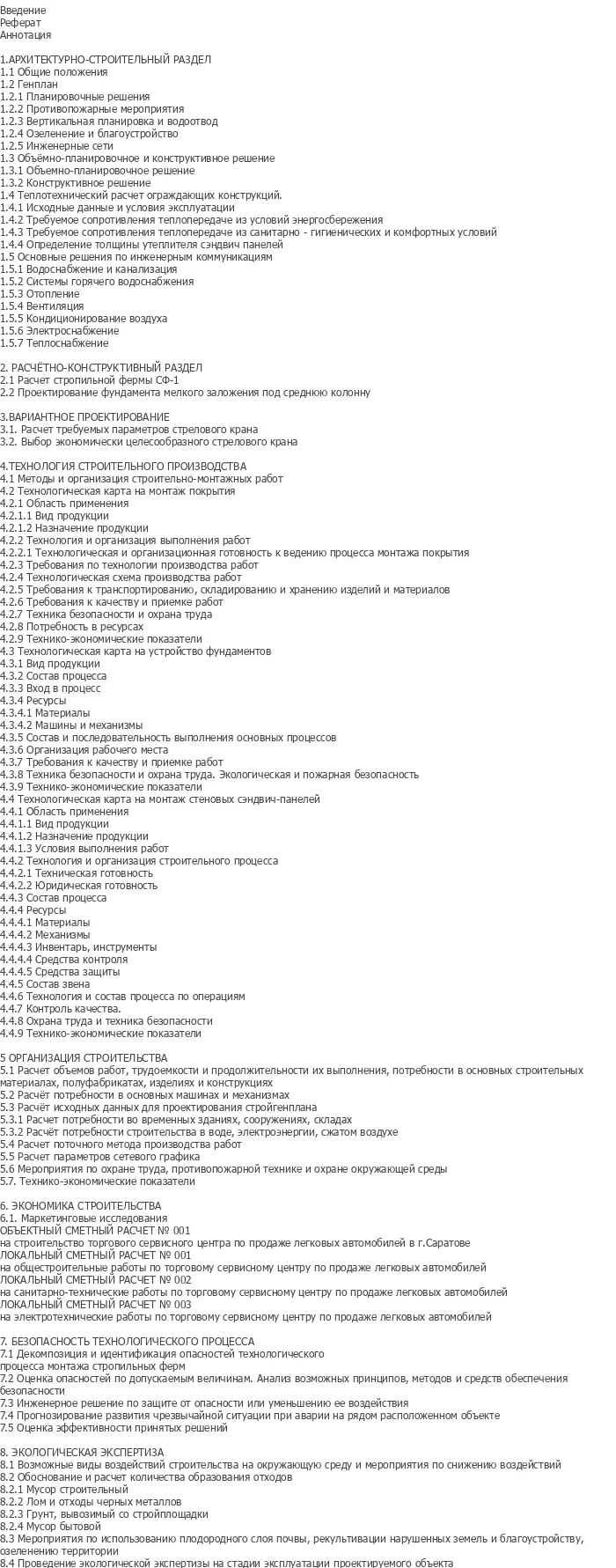

Состав пояснительной записки: введение, реферат, аннотация, архитектурно-строительный раздел, расчетно-конструктивный раздел (расчет стропильной фермы СФ-1, проектирование фундамента мелкого заложения под среднюю колонну), вариантное проектирование (расчет требуемых параметров стрелового крана, выбор экономически целесообразного стрелового крана), технология строительного производства (методы и организация строительно-монтажных работ, технологическая карта на монтаж покрытия, технологическая карта на устройство фундаментов, технологическая карта на монтаж стеновых сэндвич-панелей), организация строительства, экономика строительства, безопасность технологического процесса, экологическая экспертиза.

Проектируемый объект — центр продажи автомобилей в г. Саратове, представляющий собой одноэтажное общественное здание торгового назначения. Данный шаблон проекта разработан для организации торговли легковыми автомобилями и сервисного обслуживания. Здание имеет корпус с ячеечным типом планировки и высоту 12,35 м. Это ПГС дипломный проект, который подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий.

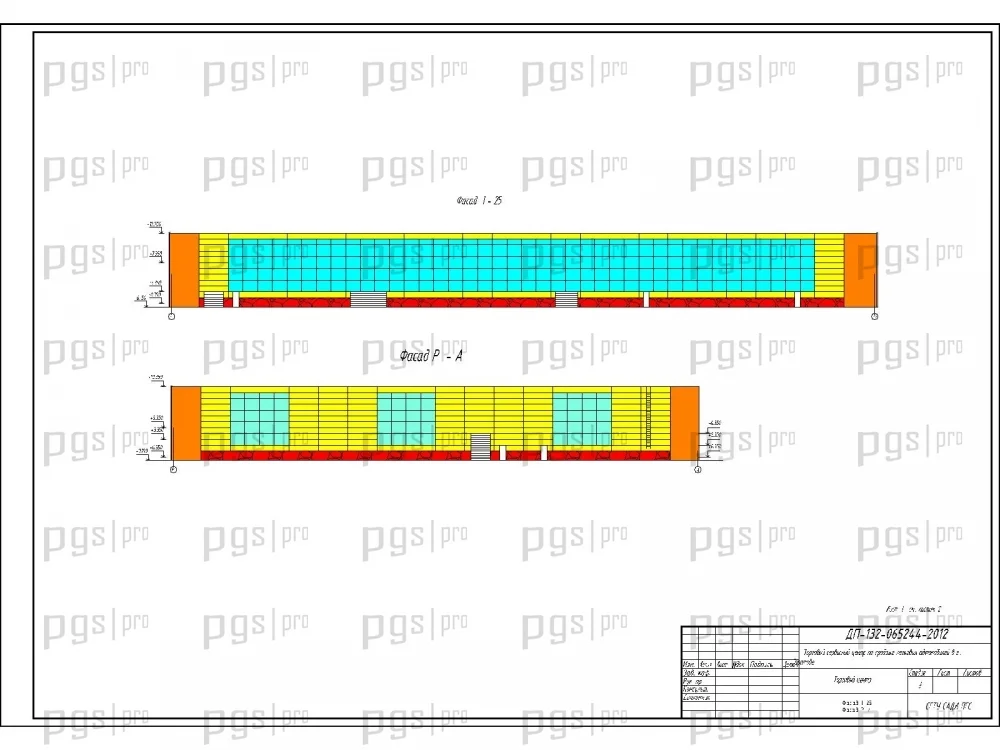

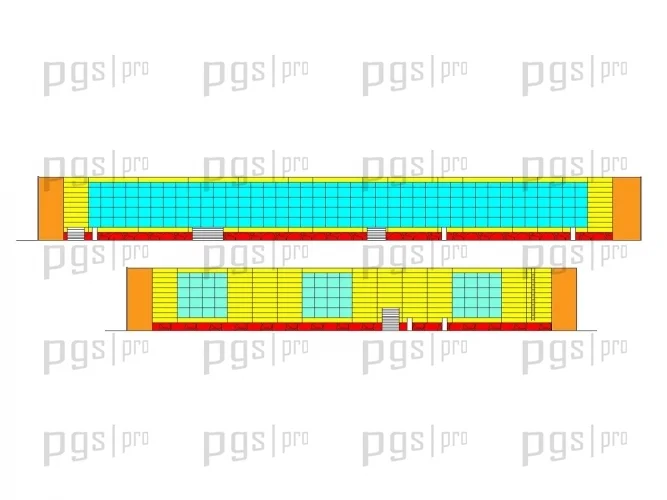

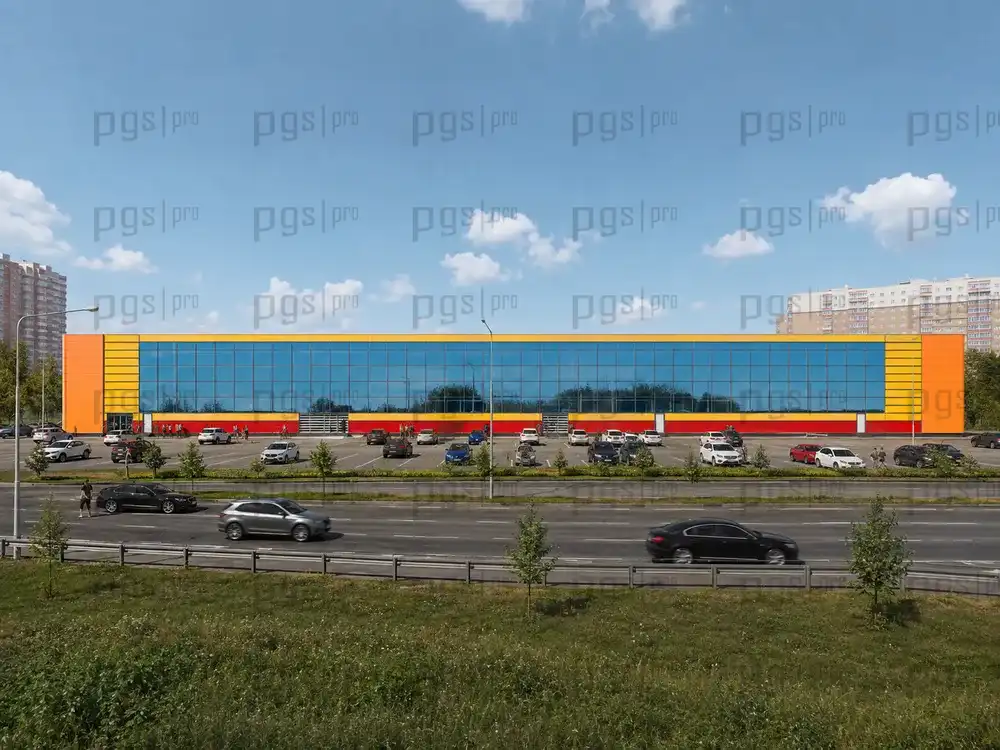

Архитектурный облик здания формируется ярким фасадом с оранжево-синей отделкой и большими витражными окнами. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1252 предлагает оптимальное соотношение цены и качества. Проект 2 этажного жилого дома и подобных социальных объектов всегда востребован среди студентов.

Объект предназначен для демонстрации и продажи легковых автомобилей, а также для организации сервисного обслуживания. Здание включает торговый зал, административные помещения и технические зоны, что обеспечивает комплексное обслуживание клиентов.

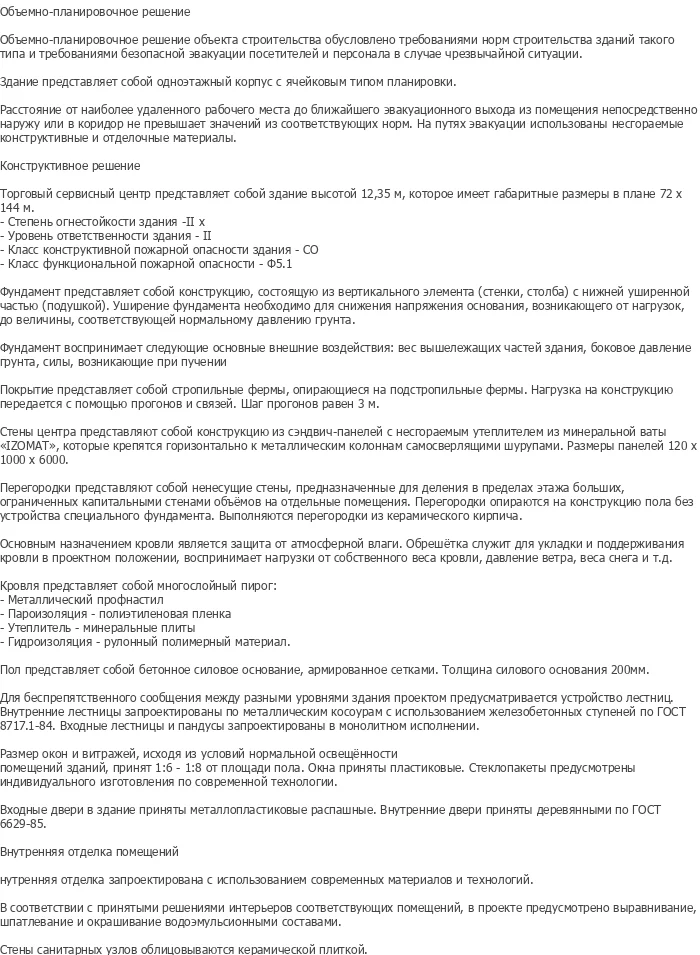

Объемно-планировочное решение объекта строительства обусловлено требованиями норм строительства зданий такого типа и требованиями безопасной эвакуации посетителей и персонала в случае чрезвычайной ситуации.

Здание представляет собой одноэтажный корпус с ячеечным типом планировки. Расстояние от наиболее удаленного рабочего места до ближайшего эвакуационного выхода из помещения непосредственно наружу или в коридор не превышает значений из соответствующих норм. На путях эвакуации использованы негорючие конструктивные и отделочные материалы.

Для беспрепятственного сообщения между разными уровнями здания проектом предусматривается устройство лестниц. Внутренние лестницы запроектированы по металлическим косоурам с использованием железобетонных ступеней по ГОСТ 8717.1-84. Входные лестницы и пандусы запроектированы в монолитном исполнении.

Размер окон и витражей, исходя из условий нормальной освещенности помещений зданий, принят 1:6 - 1:8 от площади пола. Окна приняты пластиковые. Стеклопакеты предусмотрены двойными, заводского изготовления по современной технологии.

Входные двери в здание приняты металлопластиковые распашные. Внутренние двери приняты деревянными по ГОСТ 6629-85.

Внутренняя отделка запроектирована с использованием современных материалов и технологий. В соответствии с принятыми решениями интерьеров соответствующих помещений, в проекте предусмотрено выравнивание, шпатлевание и окрашивание водоэмульсионными составами. Стены санитарных узлов облицовываются керамической плиткой.

Торговый сервисный центр представляет собой здание высотой 12,35 м, которое имеет габаритные размеры в плане 72 х 48 м. Степень огнестойкости здания — II, уровень ответственности здания — II, класс конструктивной пожарной опасности здания — СО, класс функциональной пожарной опасности — Ф5.1.

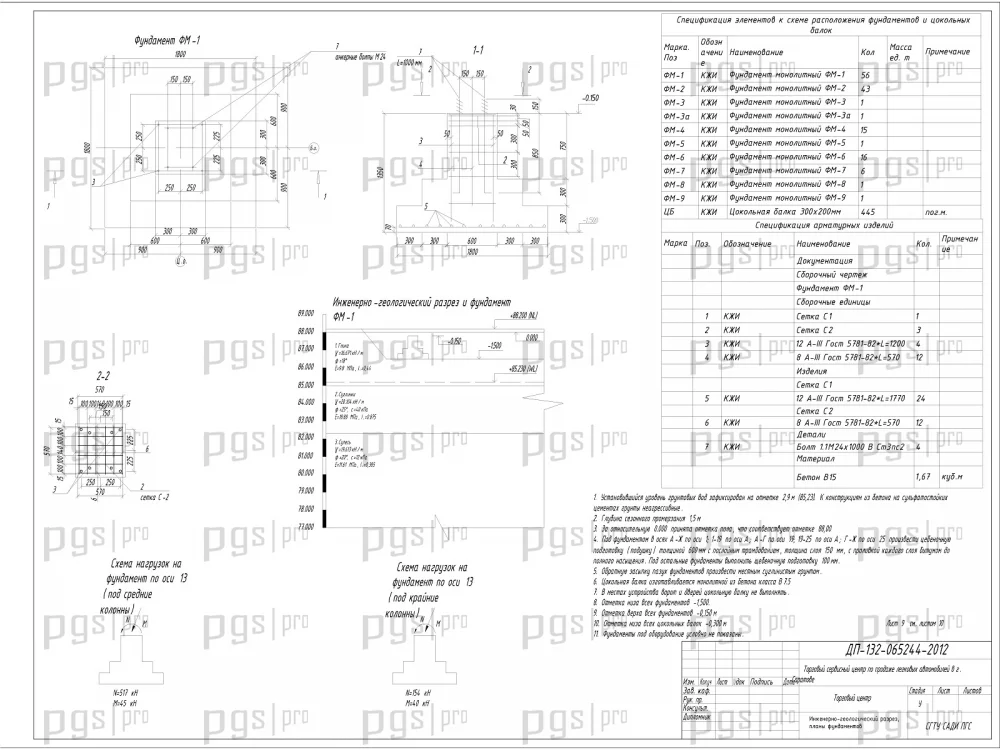

Фундамент представляет собой конструкцию, состоящую из вертикального элемента (стенки, столба) с нижней уширенной частью (подушкой). Уширение фундамента необходимо для снижения напряжения основания, возникающего от нагрузок, до величины, соответствующей нормальному давлению грунта. Фундамент воспринимает следующие основные внешние воздействия: вес вышележащих частей здания, боковое давление грунта, силы, возникающие при учениях.

Покрытие представляет собой стропильные фермы, опирающиеся на подстропильные фермы. Нагрузка на конструкцию передается с помощью прогонов и связей. Шаг прогонов равен 3 м.

Стены центра представляют собой конструкцию из сэндвич-панелей с негорючим утеплителем из минеральной ваты «IZOMAT», которые крепятся горизонтально к металлическим колоннам самосверлящими шурупами. Размеры панелей 120 х 1000 х 6000.

Перегородки представляют собой ненесущие стены, предназначенные для деления в пределах этажа больших, ограниченных капитальными стенами объемов на отдельные помещения. Перегородки опираются на конструкцию пола без устройства специального фундамента. Выполняются перегородки из керамического кирпича.

Основным назначением кровли является защита от атмосферной влаги. Обрешетка служит для укладки и поддерживания кровли в проектном положении, воспринимает нагрузки от собственного веса кровли, давление ветра, веса снега и т.д.

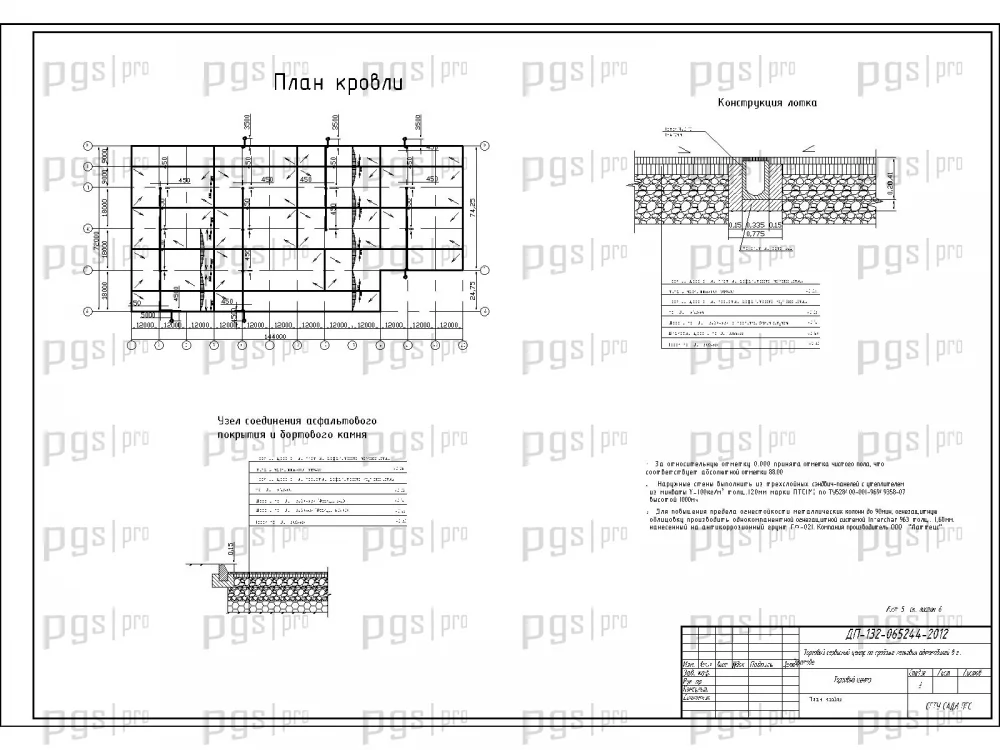

Кровля представляет собой многослойный пирог: металлический профнастил, пароизоляция — полиэтиленовая пленка, утеплитель — минеральные плиты, гидроизоляция — рулонный полимерный материал.

Пол представляет собой бетонное силовое основание, армированное сетками. Толщина силового основания 200 мм.

Технологический раздел дипломного проекта включает методы и организацию строительно-монтажных работ, технологическую карту на монтаж покрытия, технологическую карту на устройство фундаментов, технологическую карту на монтаж стеновых сэндвич-панелей.

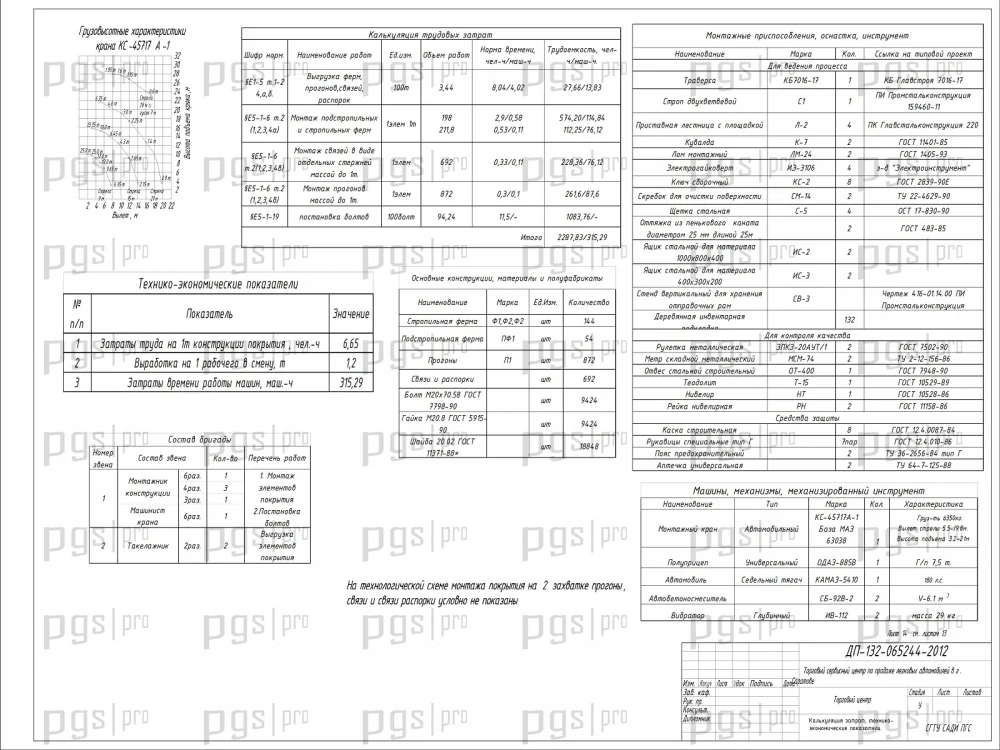

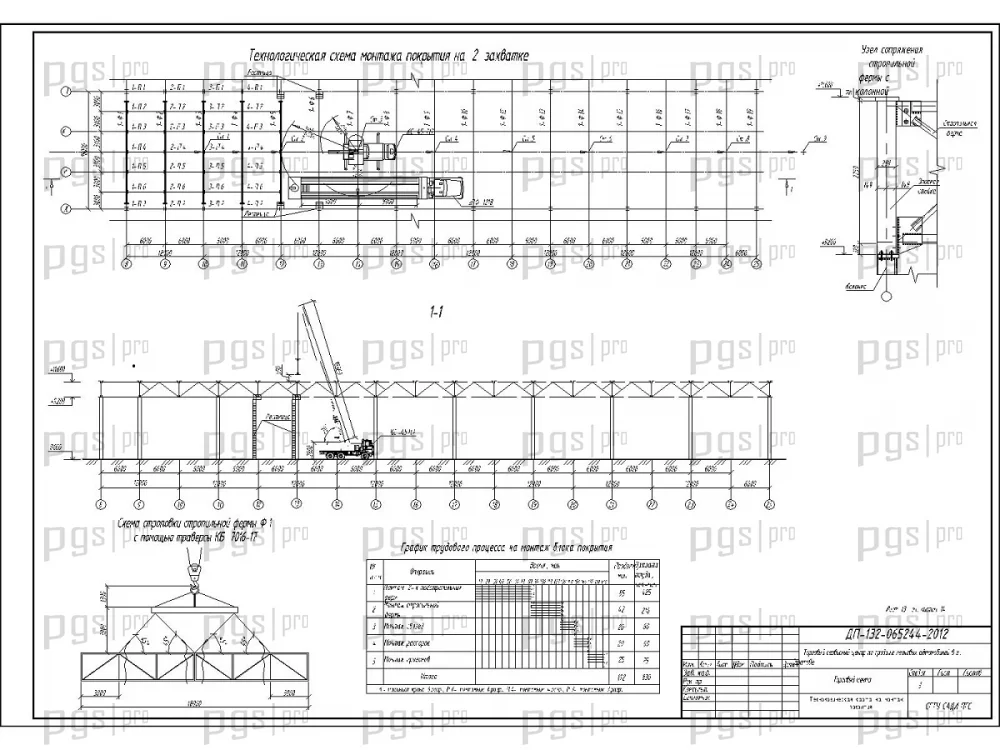

Технологическая карта на монтаж покрытия включает область применения, вид продукции, назначение продукции, технологию и организацию выполнения работ, технологическую и организационную готовность к ведению процесса монтажа покрытия, требования по технологии производства работ, технологическую схему производства работ, требования к транспортированию, складированию изделий и материалов, требования к качеству и приемке работ, технику безопасности и охрану труда, потребность в ресурсах, технико-экономические показатели.

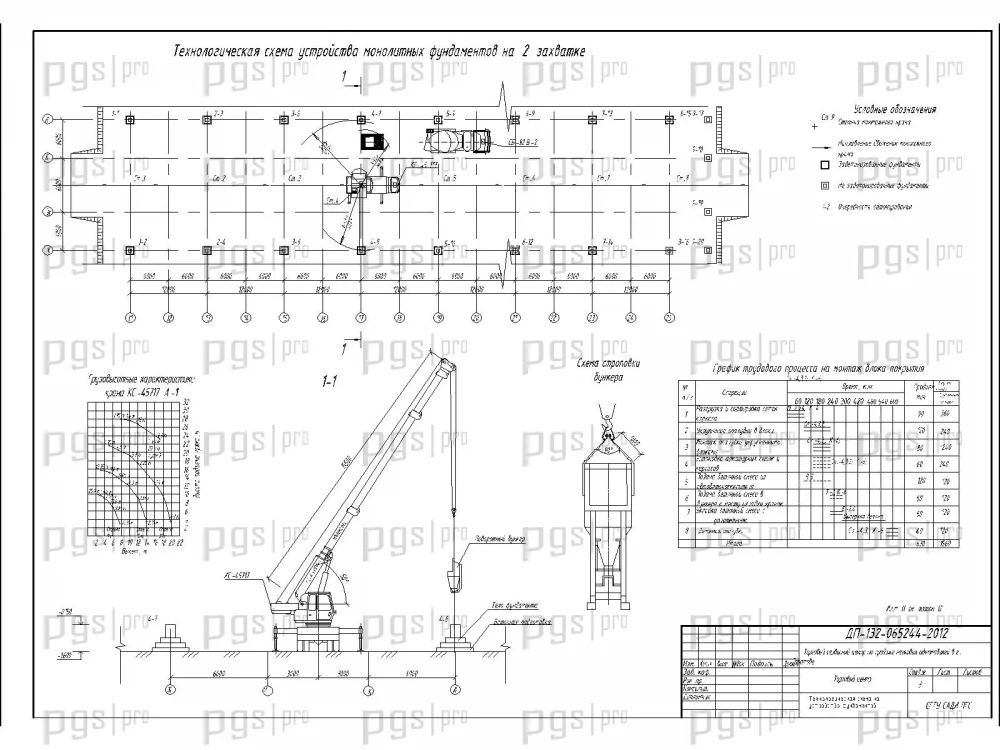

Технологическая карта на устройство фундаментов включает вид продукции, состав процесса, вход в процесс, ресурсы (материалы, машины и механизмы), состав и последовательность выполнения основных процессов, организацию рабочего места, требования к качеству и приемке работ, технику безопасности и охрану труда, экологическую и пожарную безопасность, технико-экономические показатели.

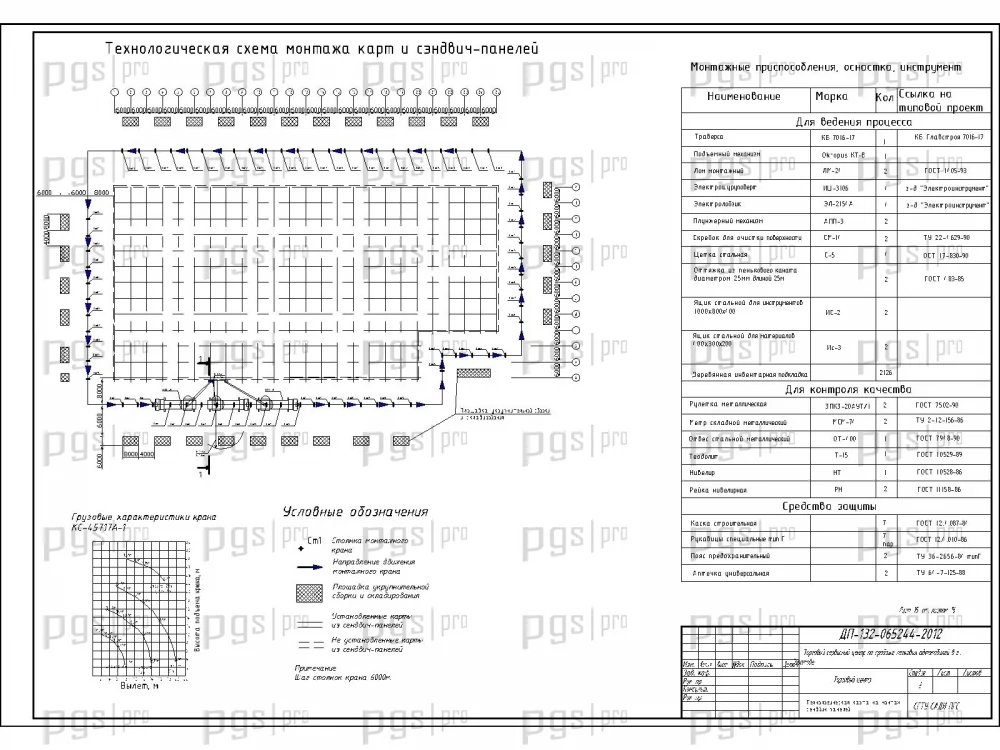

Технологическая карта на монтаж стеновых сэндвич-панелей включает область применения, вид продукции, назначение продукции, условия выполнения работ, технологию и организацию строительного процесса, техническую и юридическую готовность, состав процесса, ресурсы (материалы, механизмы, инвентарь, инструменты, средства контроля, средства защиты), состав звена, технологию и состав процесса по операциям, контроль качества, охрану труда и технику безопасности, технико-экономические показатели.

Организационный раздел включает расчет объемов работ, трудоемкости и продолжительности их выполнения, потребности в основных строительных материалах, полуфабрикатах, изделиях и конструкциях, расчет потребности в основных машинах и механизмах, расчет исходных данных для проектирования стройгенплана, расчет потребности во временных зданиях, сооружениях, складах, расчет потребности строительства в воде, электроэнергии, сжатом воздухе, расчет поточного метода производства работ, расчет параметров сетевого графика, мероприятия по охране труда, противопожарной технике и охране окружающей среды, технико-экономические показатели.

Диплом №1252 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 160 листов пояснительной записки и 18 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Крупнопанельное здание: одноэтажный торговый центр размерами 72 × 48 м — типовой объект для защиты.
• Разнообразие конструкций: металлический каркас, стропильные фермы, фундаменты, сэндвич-панели, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: три технологические карты, сетевой график, стройгенплан, технико-экономические показатели.
• Уникальные функциональные зоны: торговый зал, административные помещения, сервисная зона.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности и экологии.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1252 по доступной цене — 5 000 рублей.
