Дипломный проект №1254 «Спортивный центр с гостиницей в г. Тюмень» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий социального назначения и объединяет функции спортивно-оздоровительного комплекса и гостиницы. Проект выполнен с учетом климатических условий г. Тюмень и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Это готовый диплом ПГС, который можно купить проект или скачать проект в полном объеме.

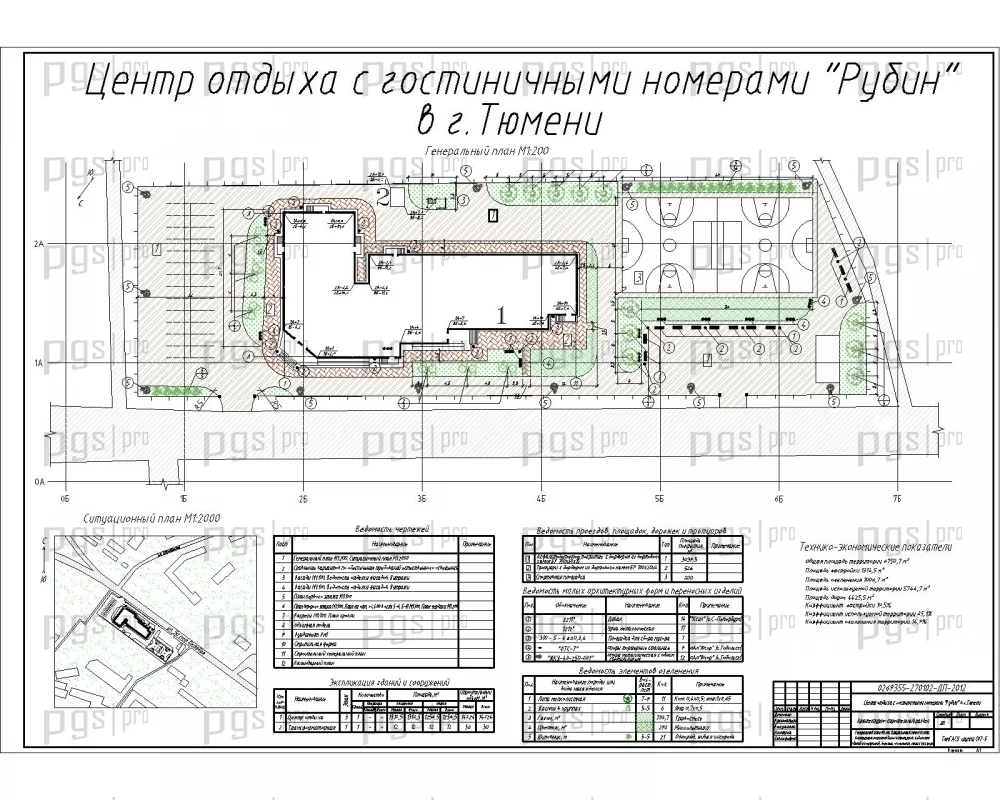

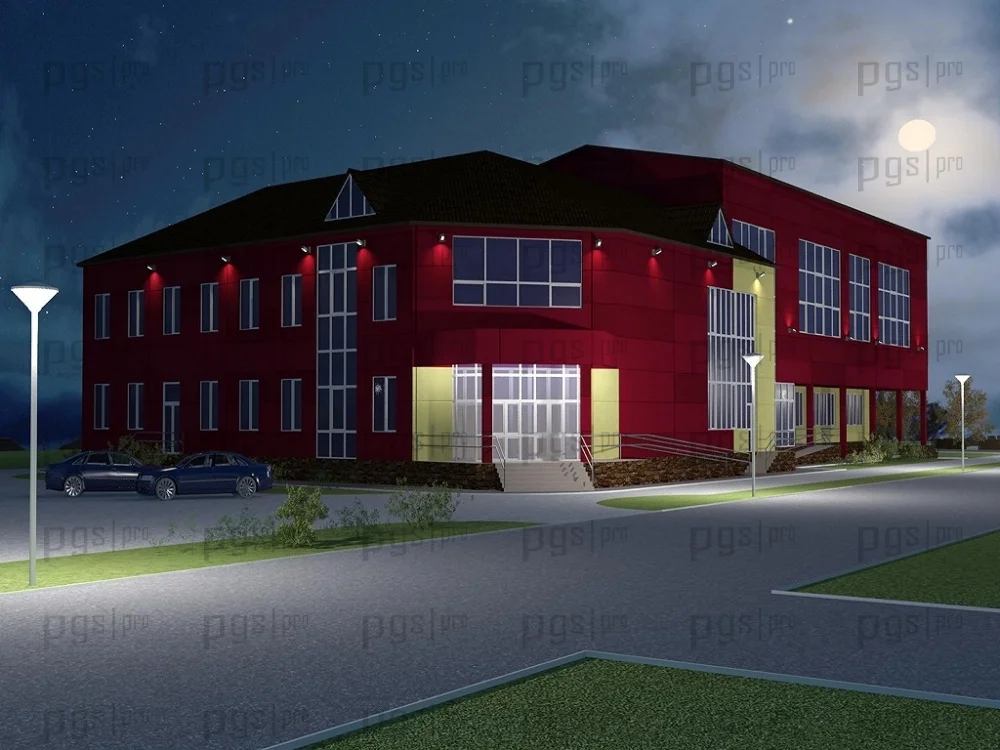

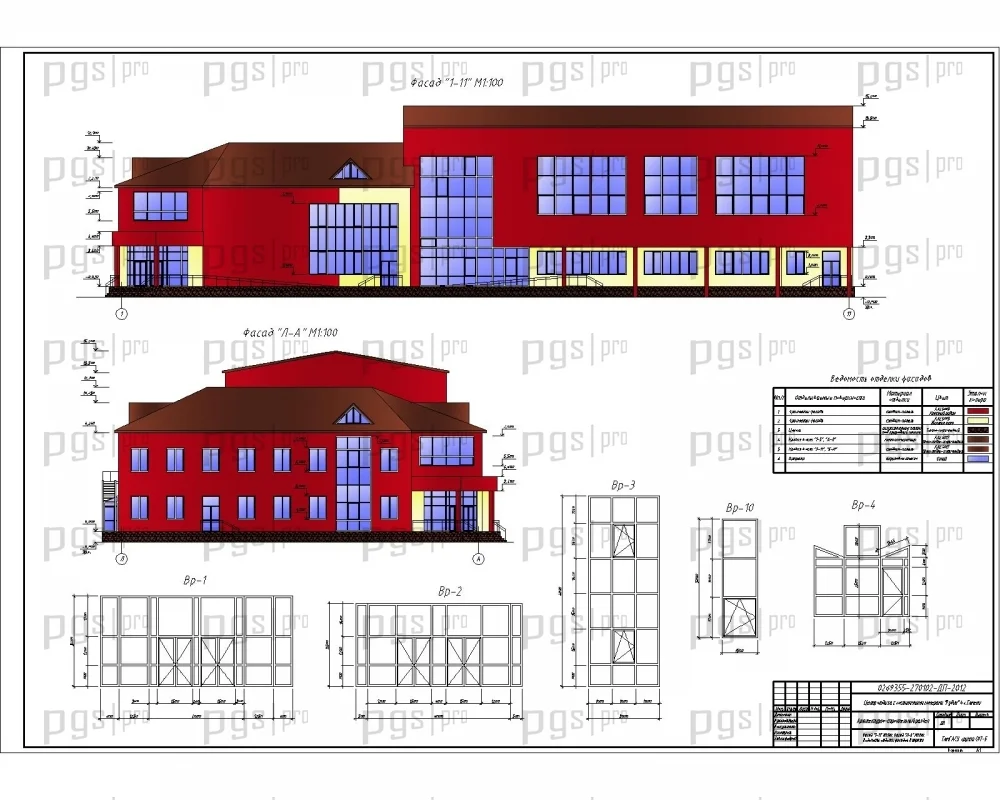

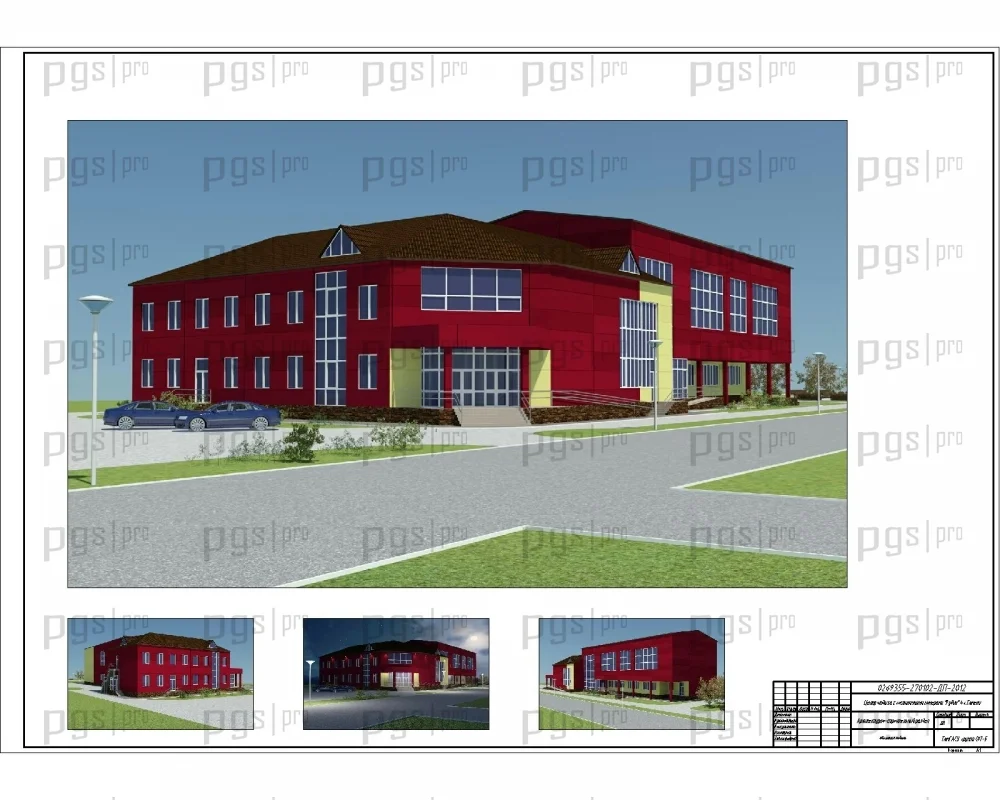

Состав графической части: визуализация центра отдыха, генеральный план, фасады, план первого этажа, план второго этажа, разрезы, план кровли, узлы, сравнение вариантов естественного освещения в гостиничных номерах, конструирование фундаментов, конструирование металлической фермы, календарный план, строительный генеральный план.

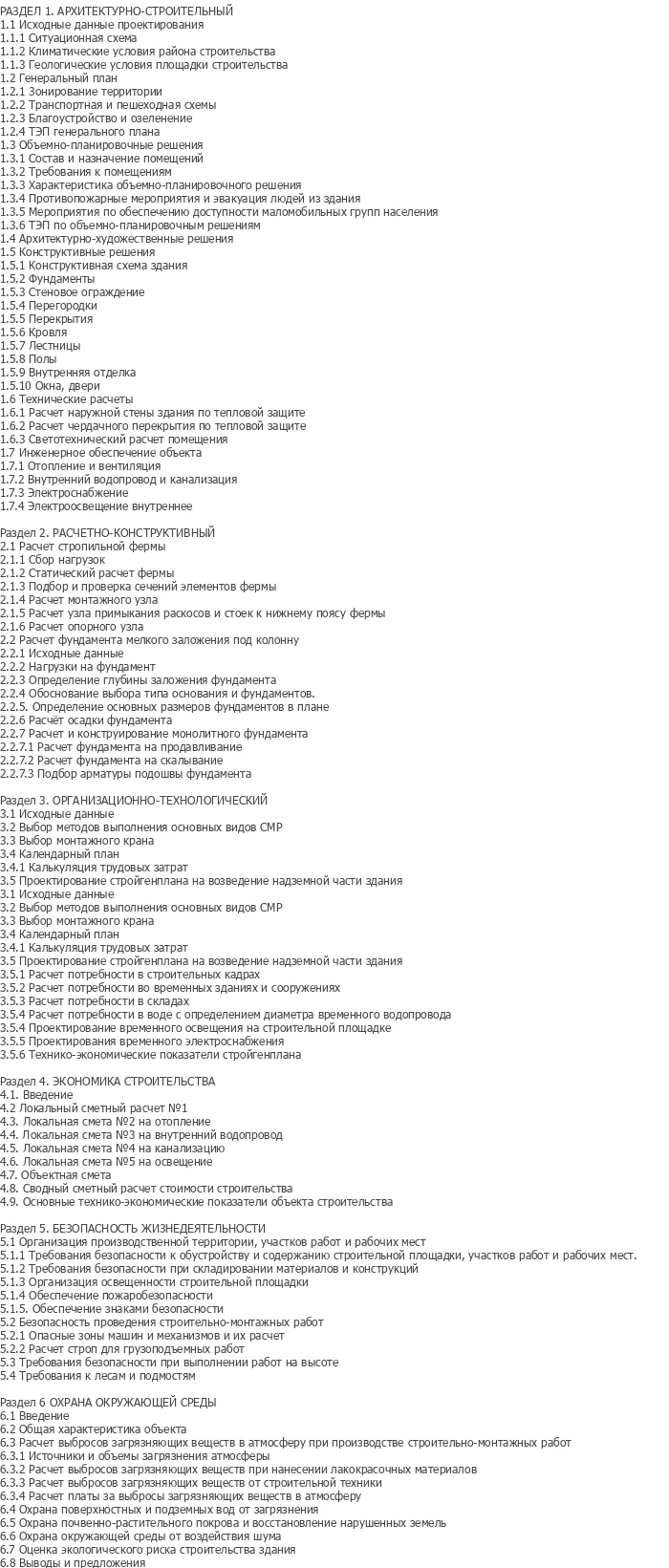

Состав пояснительной записки: исходные данные проектирования, архитектурно-строительный раздел, расчетно-конструктивный раздел (расчет стропильной фермы, расчет фундамента мелкого заложения под колонну), организационно-технологический раздел, экономика строительства, безопасность жизнедеятельности, охрана окружающей среды.

Проектируемый объект — спортивный центр с гостиницей в г. Тюмень, представляющий собой общественное здание социального назначения. Данный шаблон проекта разработан для организации спортивно-оздоровительных занятий и размещения посетителей в гостиничных номерах. Здание имеет Г-образную форму в плане и состоит из двух этажей с техническим этажом. Это ПГС дипломный проект, который подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий.

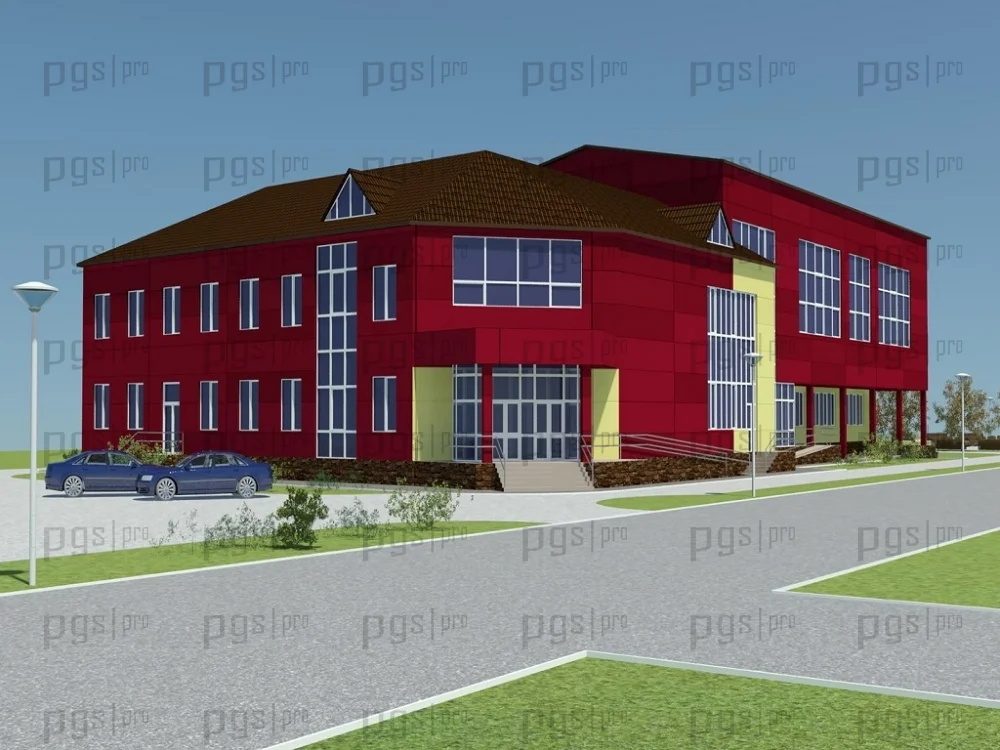

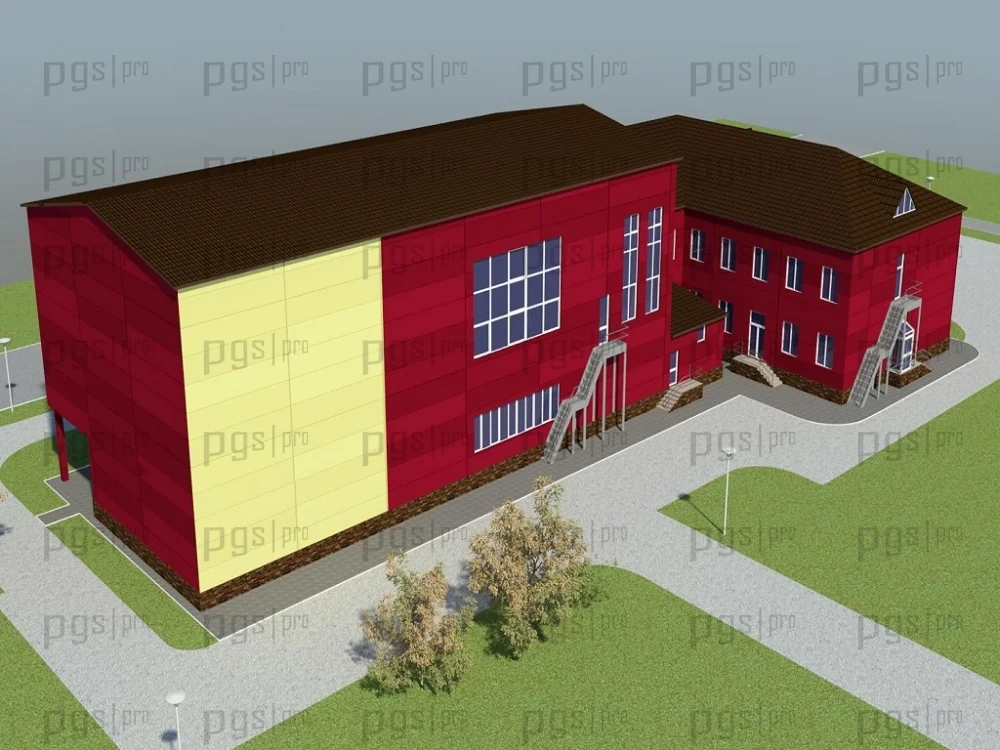

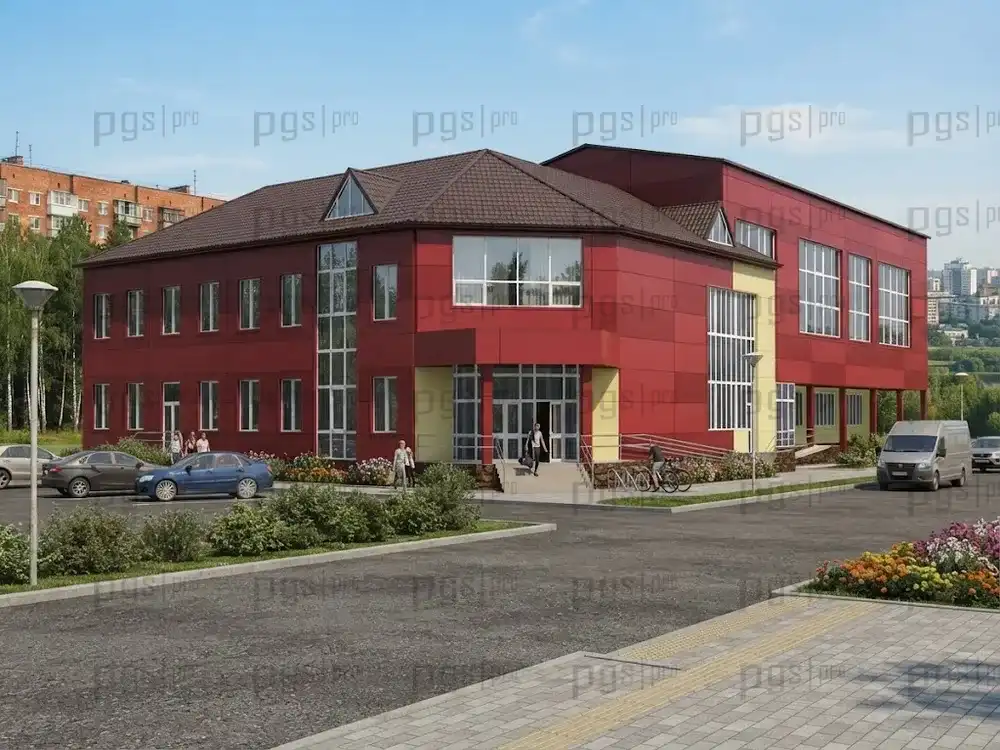

Архитектурный облик здания формируется сочетанием объемов спортивного и гостиничного блоков с яркой красной отделкой фасадов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1254 предлагает оптимальное соотношение цены и качества. Проект 2 этажного жилого дома и подобных социальных объектов всегда востребован среди студентов.

Объект предназначен для проведения учебно-тренировочных занятий по теннису и боулингу, а также для проживания спортсменов и посетителей в гостиничных номерах. Здание включает кафе с обеденным залом на 48 мест, что обеспечивает комплексное обслуживание посетителей.

Функциональные связи в здании решены поэтажно с четким зонированием спортивной, гостиничной и общественной функций. В основу планировочной структуры положен принцип функционального зонирования помещений с размещением их на различных уровнях.

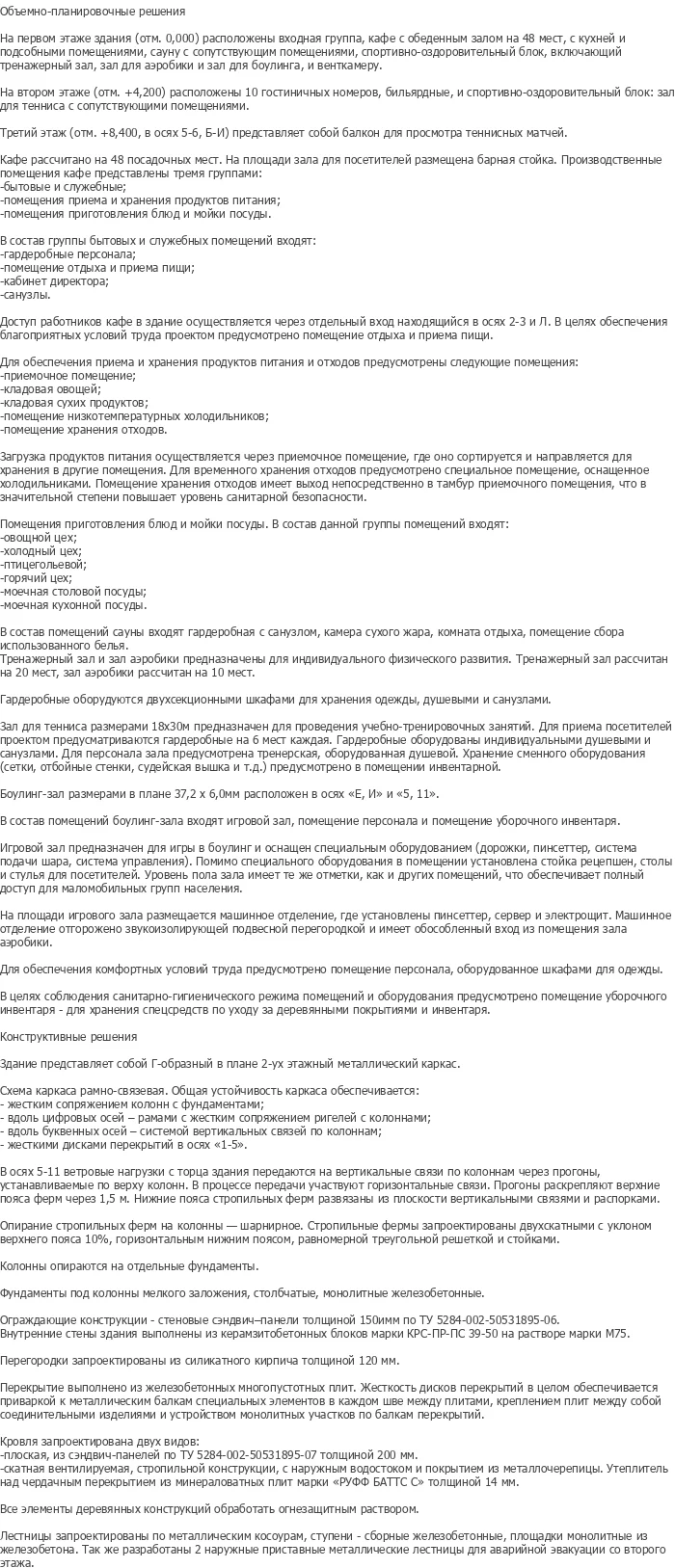

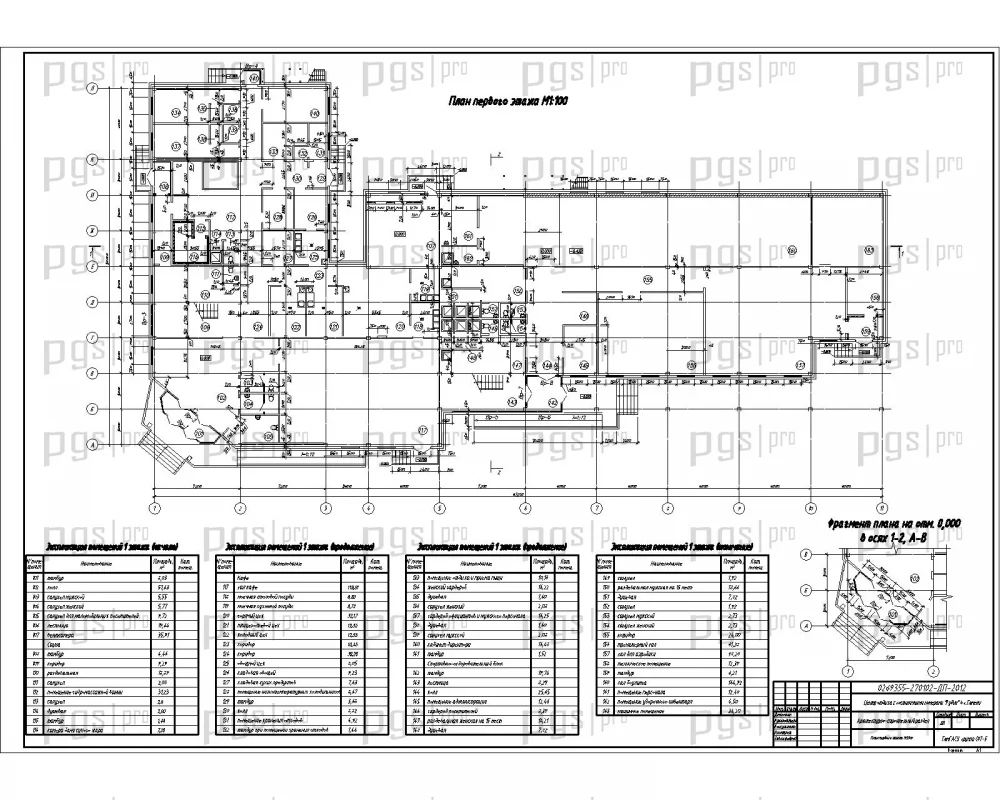

Первый этаж (отм. 0,000) располжает входную группу, кафе с обеденным залом на 48 мест, с кухней и подсобными помещениями, сауну с сопутствующими помещениями, спортивно-оздоровительный блок, включающий тренажерный зал, зал для аэробики и зал для боулинга, и венткамеру.

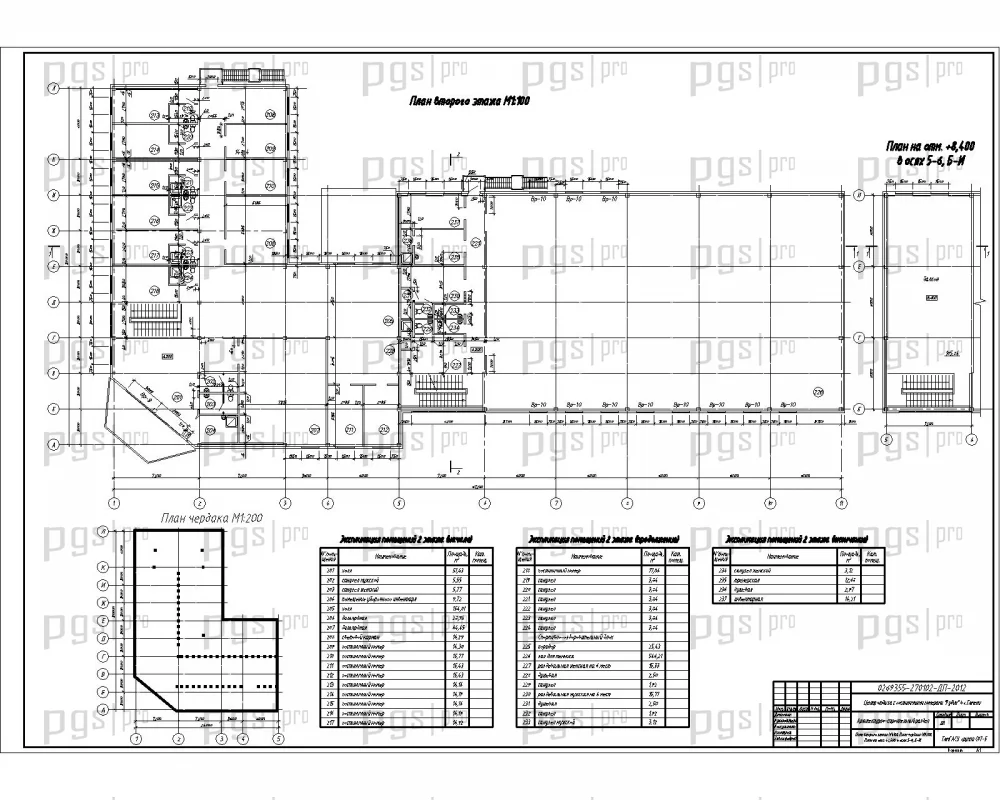

Второй этаж (отм. +4,200) располжает 10 гостиничных номеров, бильярдные, и спортивно-оздоровительный блок: зал для тенниса с сопутствующими помещениями.

Третий этаж (отм. +8,400, в осях 5-6, 5-11) представляет собой балкон для просмотра теннисных матчей.

Кафе рассчитано на 48 посадочных мест. На площади зала для посетителей размещена барная стойка. Производственные помещения кафе представлены тремя группами: помещения приема и хранения продуктов питания; помещения приготовления блюд и мойки посуды. В состав группы бытовых и служебных помещений входят гардеробные персонала, помещение отдыха и приема пищи, кабинет директора, санузлы.

Вход работников кафе в здание осуществляется через отдельный вход находящийся в осях 2-3 и Л. В целях обеспечения комфортных условий труда проектом предусмотрено помещение отдыха и приема пищи.

Здание представляет собой Г-образный в плане 2-ух этажный металлический каркас. Схема каркаса рамно-связевая. Общая устойчивость каркаса обеспечивается жестким сопряжением колонн с фундаментами; вдоль цифровых осей — рамами с жестким сопряжением ригелей с колоннами; вдоль буквенных осей — системой вертикальных связей по колоннам; жесткими дисками перекрытий в осях «1-5».

В осях 5-11 вертикальные нагрузки с торца здания передаются на вертикальные связи по колоннам через прогоны, установившиеся по верху колонн. В проексе передачи участвуют горизонтальные связи связи. Прогоны раскрепляют верхние пояса ферм через 1,5 м. Нижние пояса стропильных ферм развязаны из плоскости вертикальными связями и распорками.

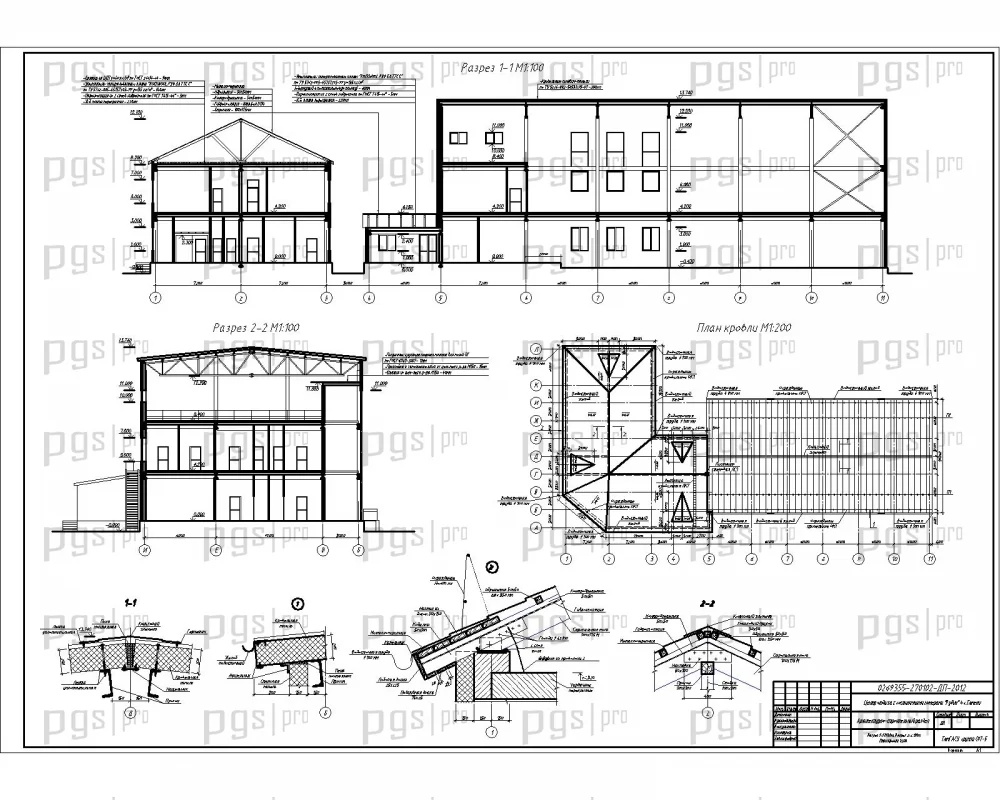

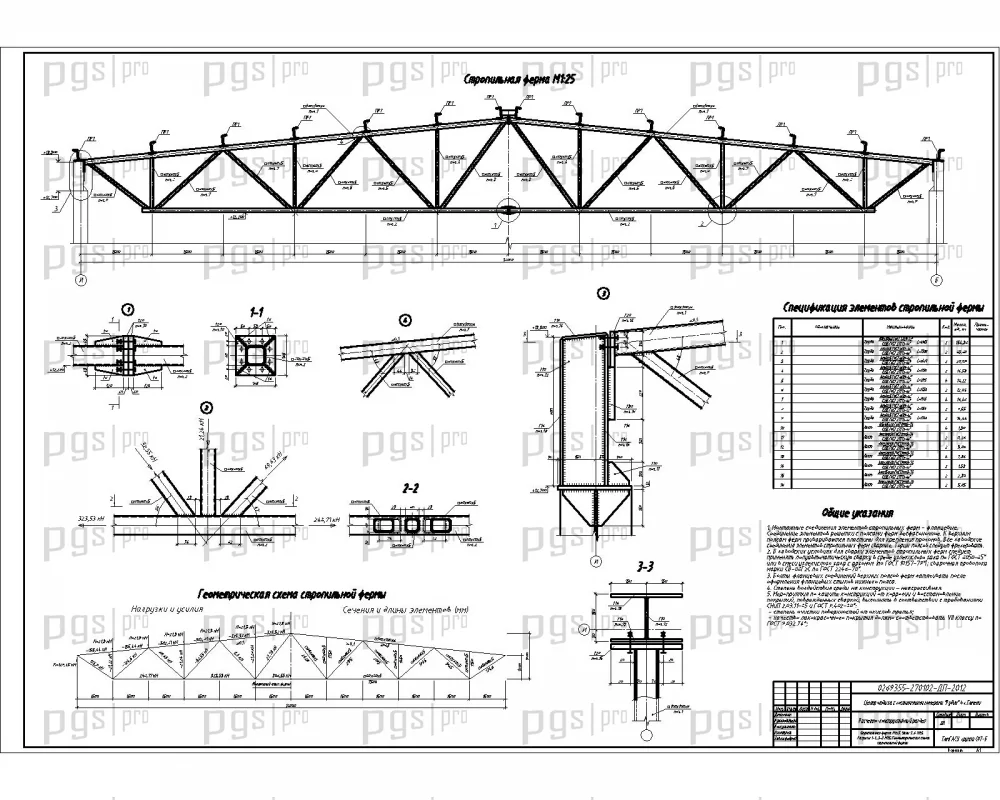

Опирание стропильных ферм на колонны — шарнирное. Стропильные фермы запроектированы двухскатными с уклоном верхнего пояса 10%, горизонтальным нижним поясом, равномерной треугольной решеткой и стойками.

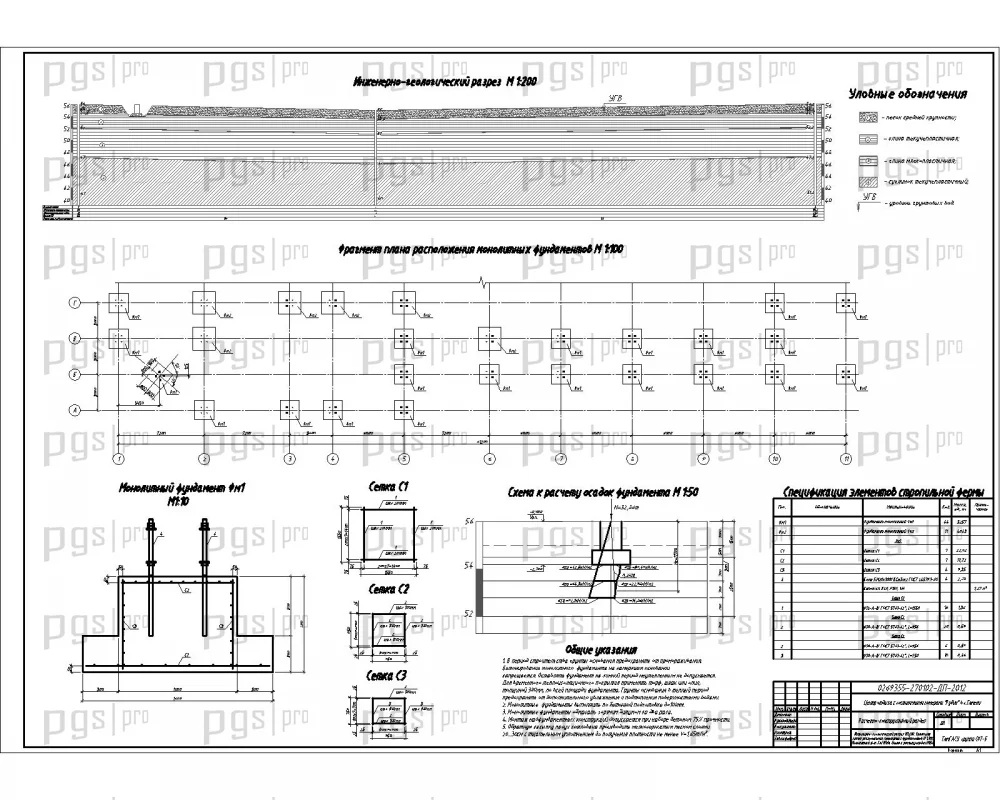

Колонны опираются на отдельные фундаменты. Фундаменты под колонны мелкого заложения, столбчатые, монолитные железобетонные.

Ограждающие конструкции — стеновые сэндвич-панели толщиной 150 мм по ТУ 5284-002-50531895-06. Внутренние стены здания выполнены из керамзитобетонных блоков марки КРС-ПР-ПС 39-50 на растворе марки М75. Перегородки запроектированы из силикатного кирпича толщиной 120 мм.

Перекрытие выполнено из железобетонных многопустотных плит. Жесткость дисков перекрытий в целом обеспечивается примыканием к металлическим балкам специальных элементов в каждом шве между плитами, креплением плит между собой соединительными изделиями и устройством монолитных участков по балкам перекрытий.

Кровля запроектирована двух видов: плоская из сэндвич-панелей по ТУ 5284-002-50531895-07 толщиной 200 мм; скатная вентилируемая, стропильной конструкции, с наружным водостоком и покрытием из металлочерепицы. Утеплитель над чердачным перекрытием из минераловатных плит марки «РУФ БАТТС С» толщиной 14 мм. Все элементы деревянных конструкций обрабатываются антисептиком раствором.

Лестницы запроектированы по металлическим косоурам, ступени — сборные железобетонные, площадки монолитные из железобетона. Так же разработаны 2 наружные приставные металлические лестницы для аварийной эвакуации со второго этажа.

Организационно-технологический раздел дипломного проекта включает выбор методов выполнения основных видов строительно-монтажных работ, выбор монтажного крана, календарный план производства работ с калькуляцией трудовых затрат, проектирование строительного генерального плана на возведение надземной части здания.

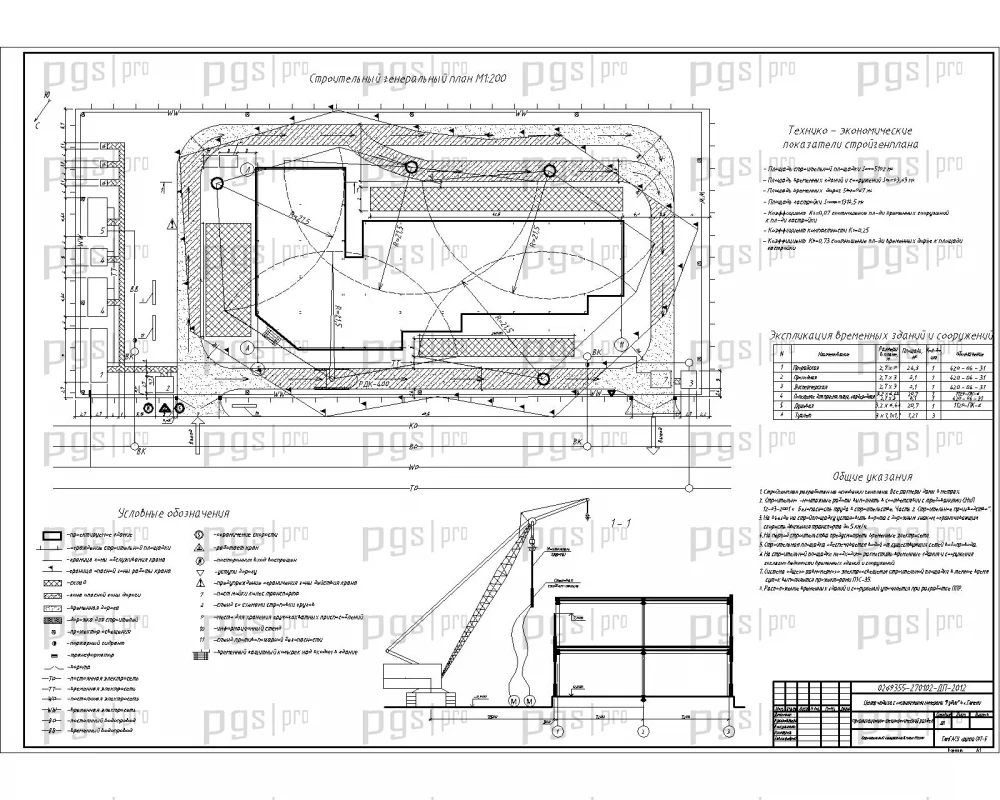

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

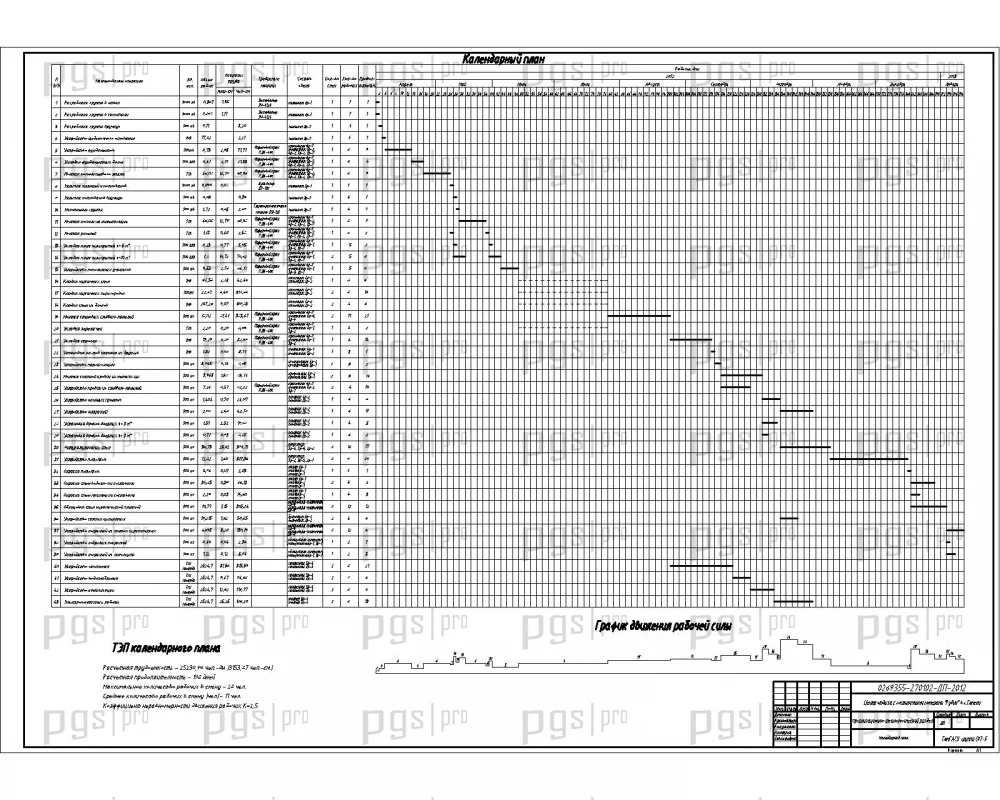

Календарный план центра отдыха составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства.

Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства, коэффициент использования основных фондов, себестоимость 1 м² жилой площади.

Диплом №1254 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 130 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: Г-образное здание с сочетанием спортивной и гостиничной функций — универсальный объект для защиты.
• Разнообразие конструкций: металлический каркас, фундаменты, перекрытия, стропильная система, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Уникальные функциональные зоны: теннисный зал, боулинг, тренажерный зал, сауна, кафе на 48 мест, 10 гостиничных номеров.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1254 по доступной цене — 5 000 рублей.
