Дипломный проект №1255 «Крытый каток в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий спортивного назначения и предназначен для проведения массовых катательных мероприятий, хоккейных тренировок и соревнований. Проект выполнен с учетом климатических условий г. Саратов и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1255 предлагает оптимальное соотношение цены и качества.

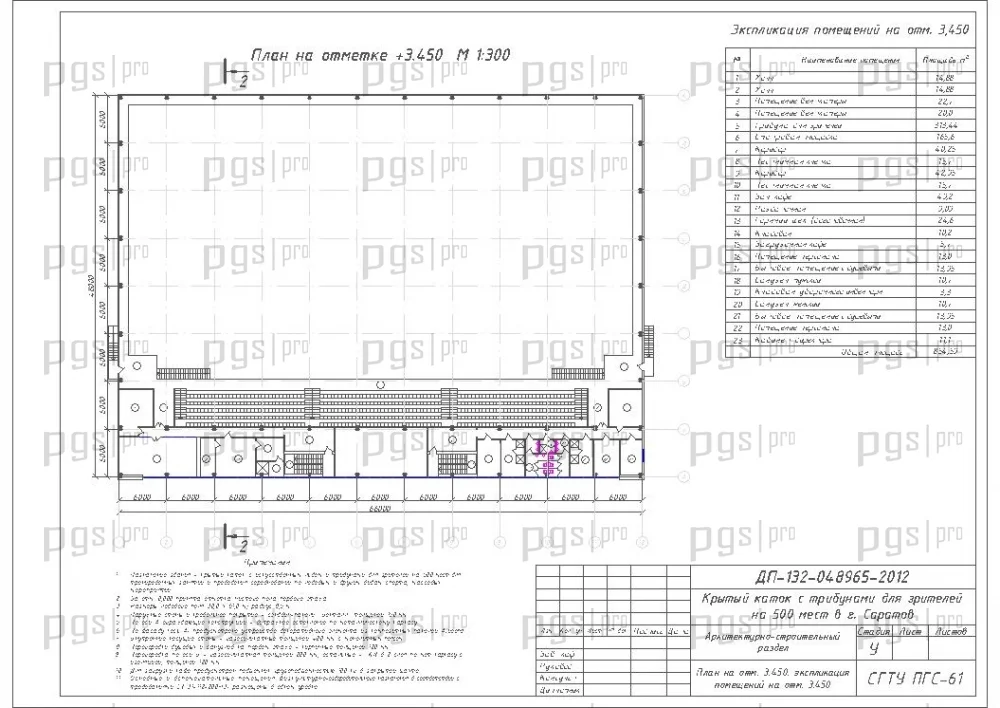

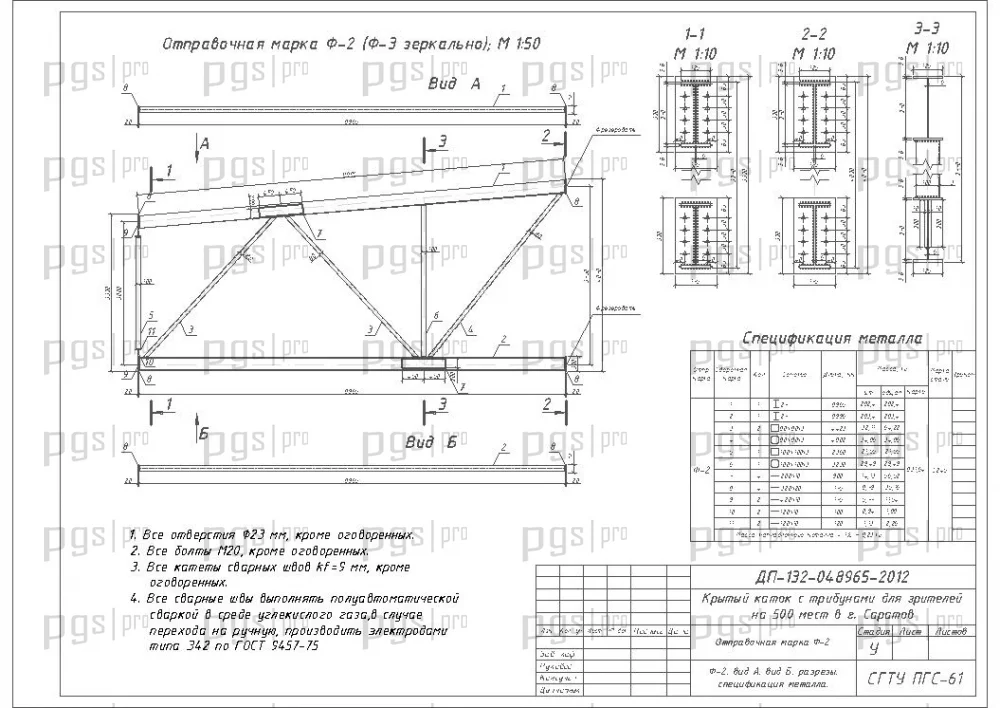

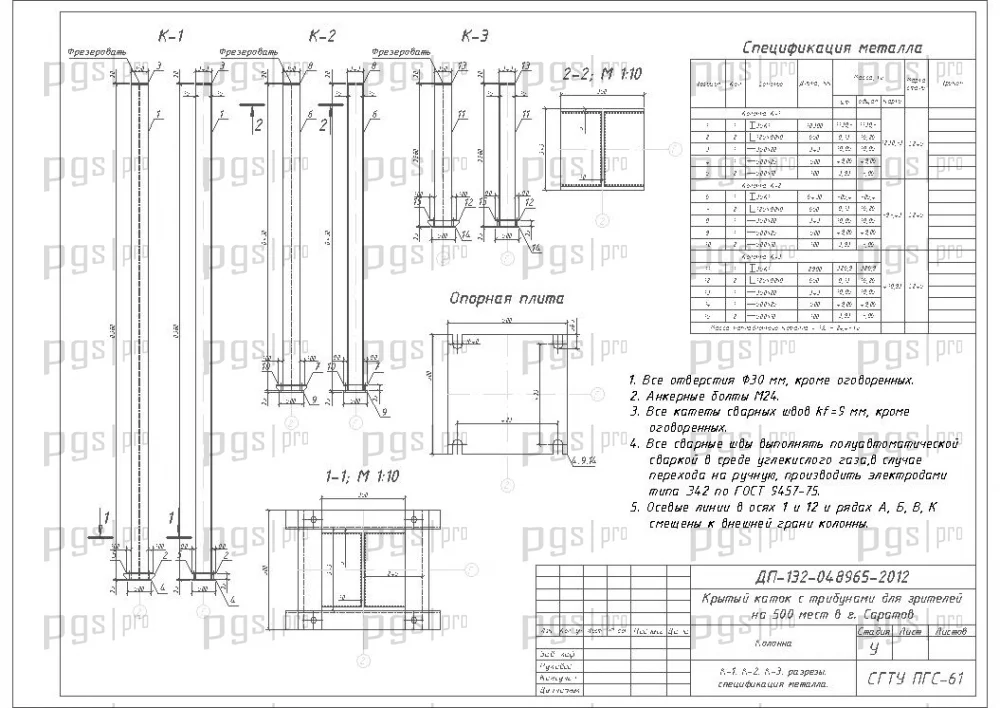

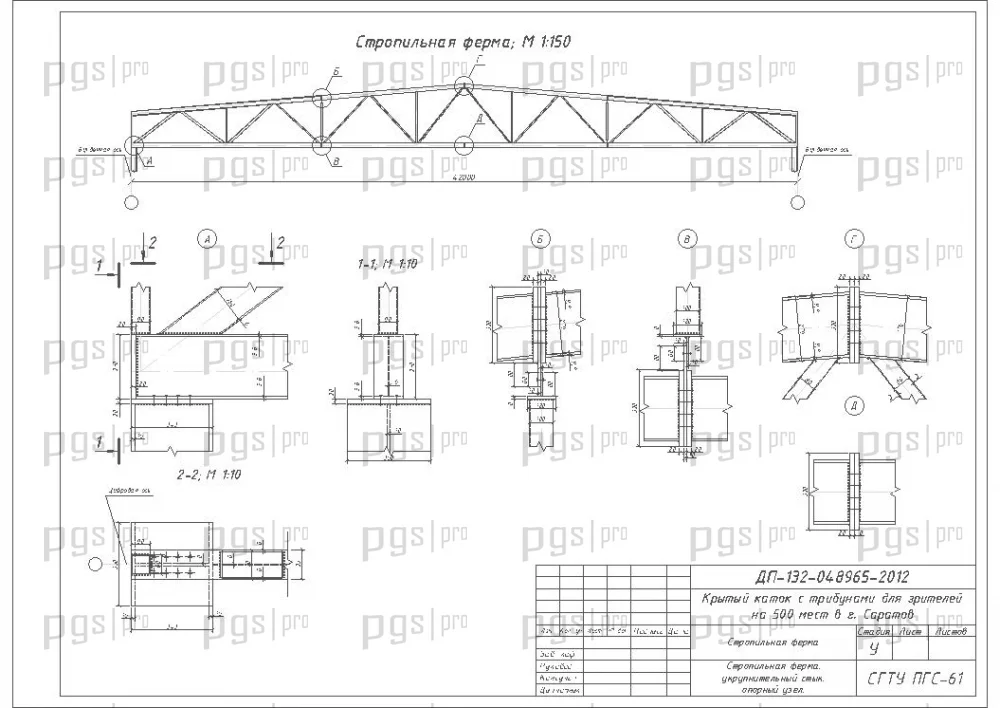

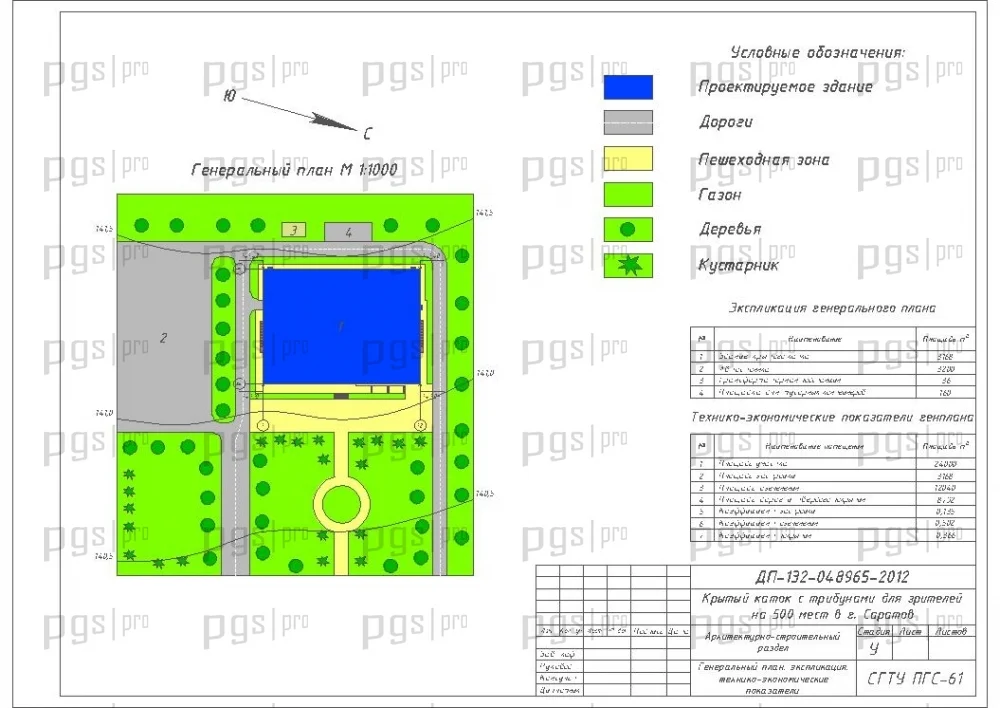

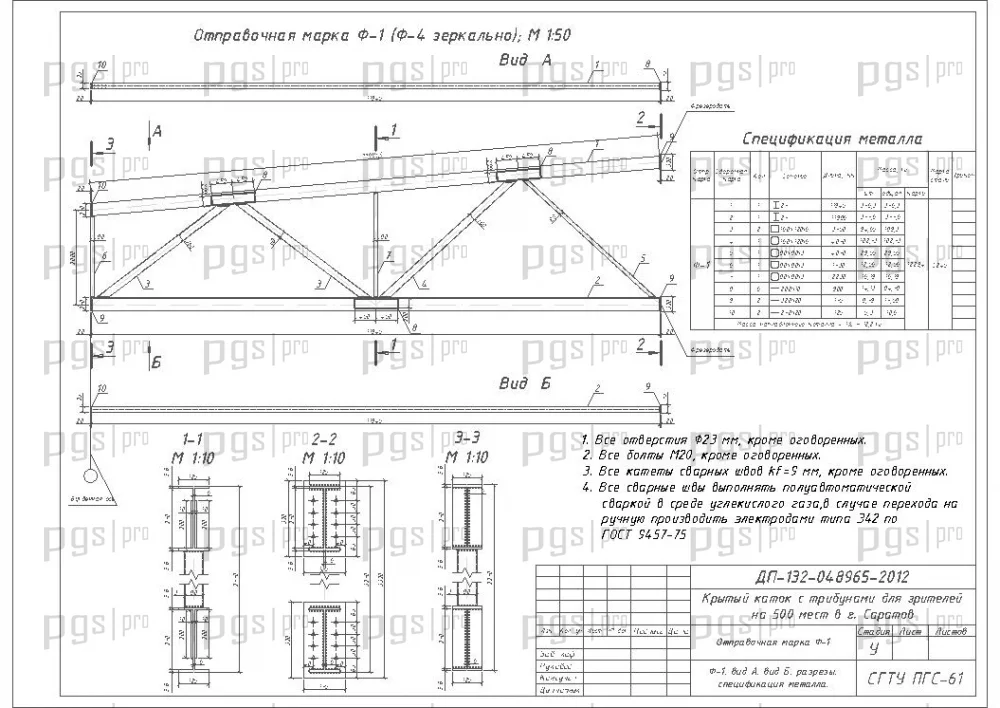

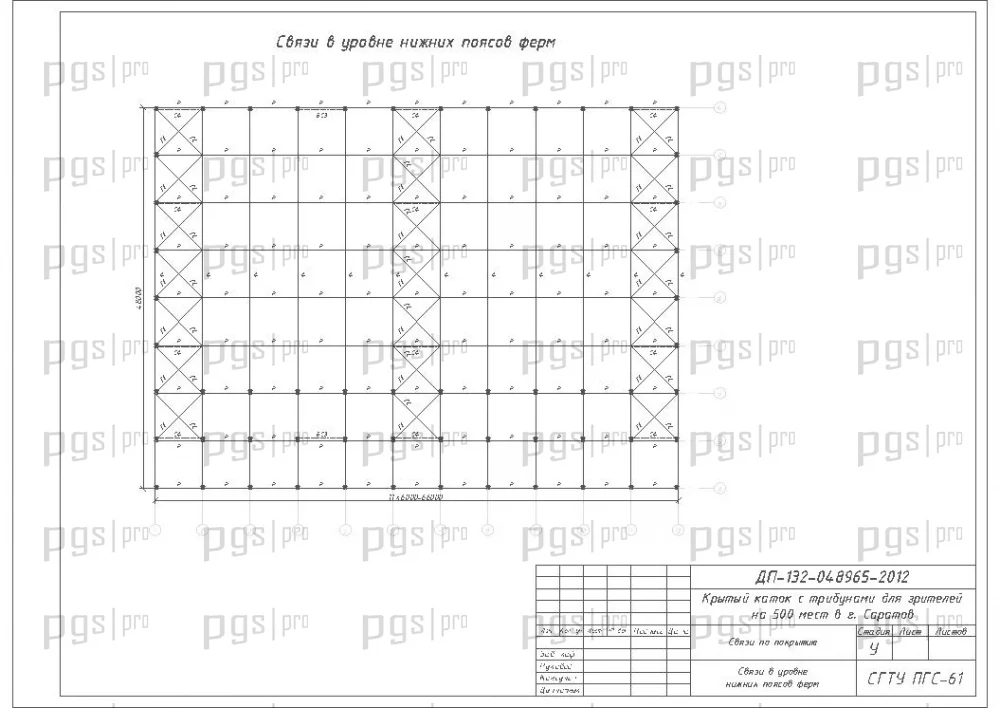

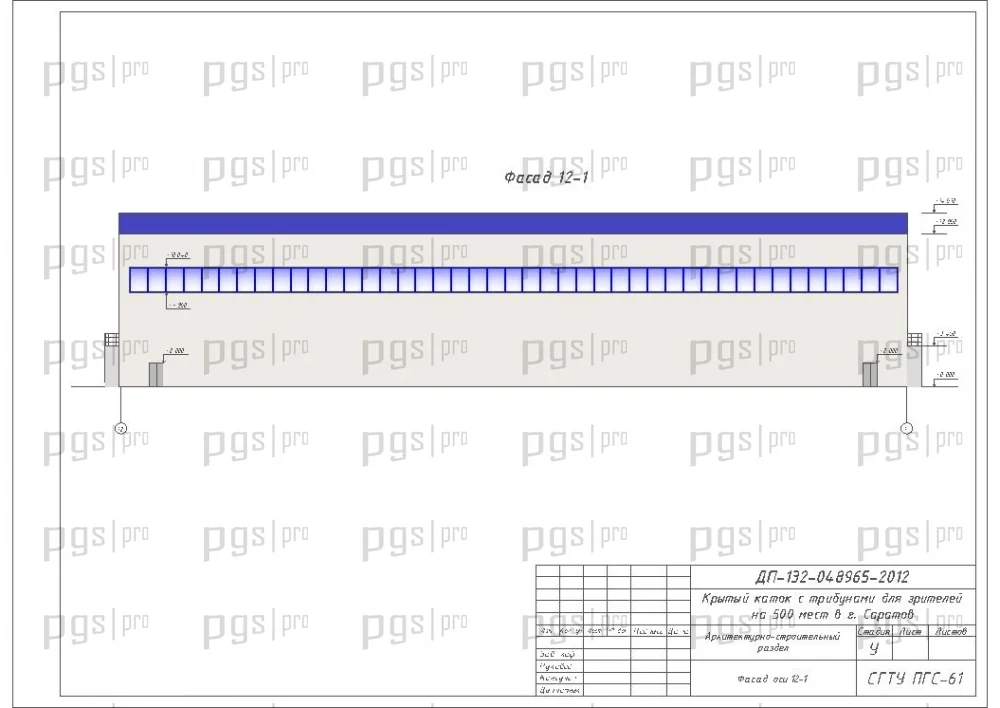

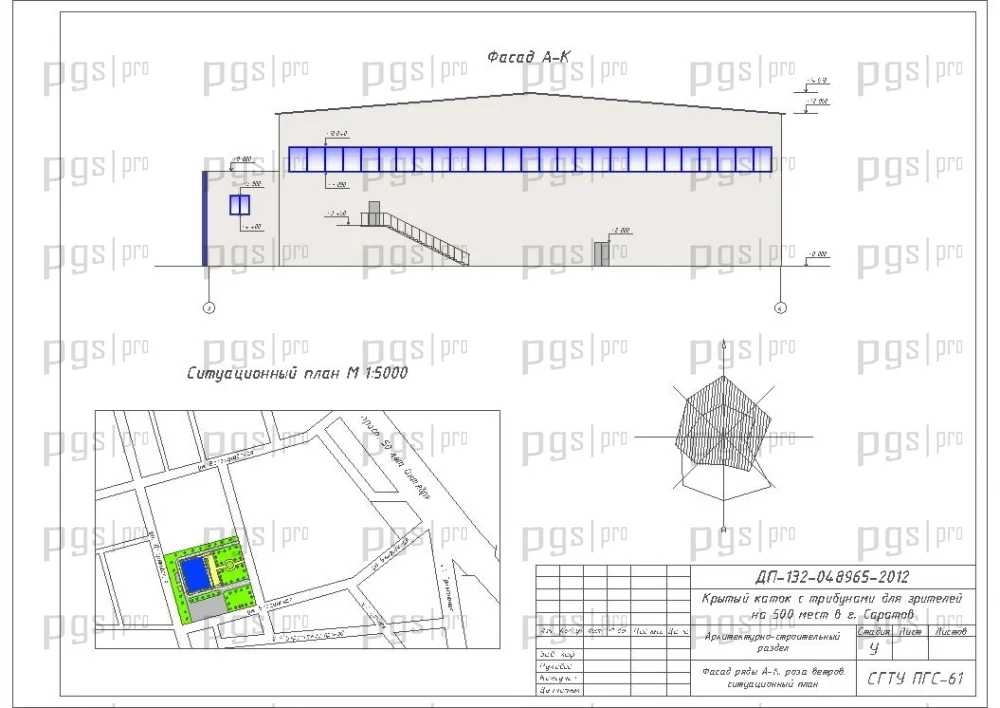

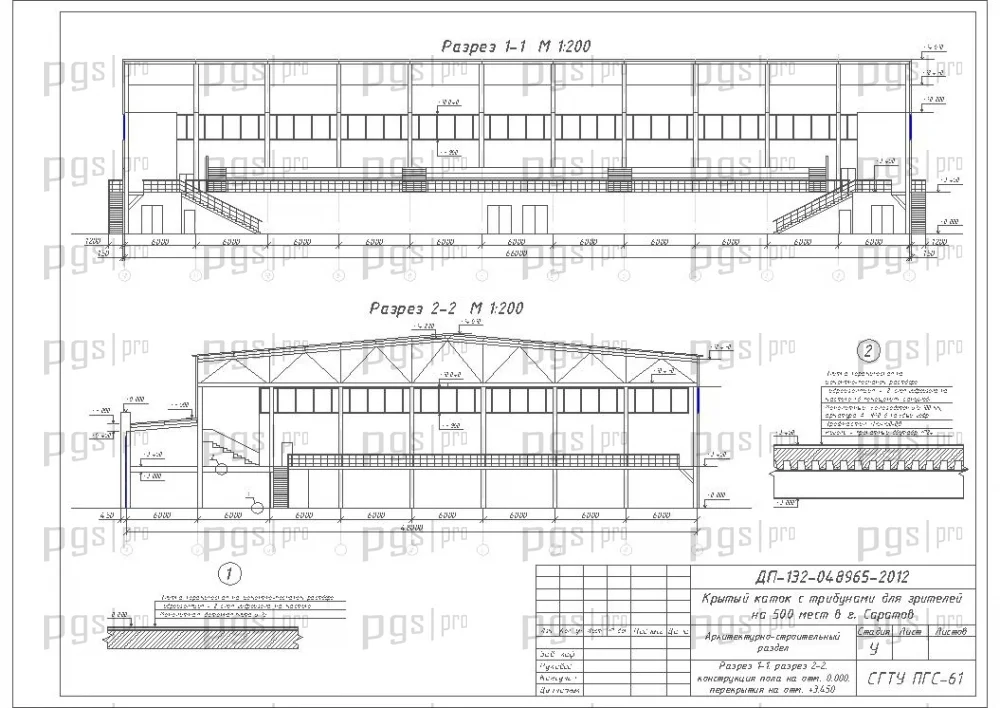

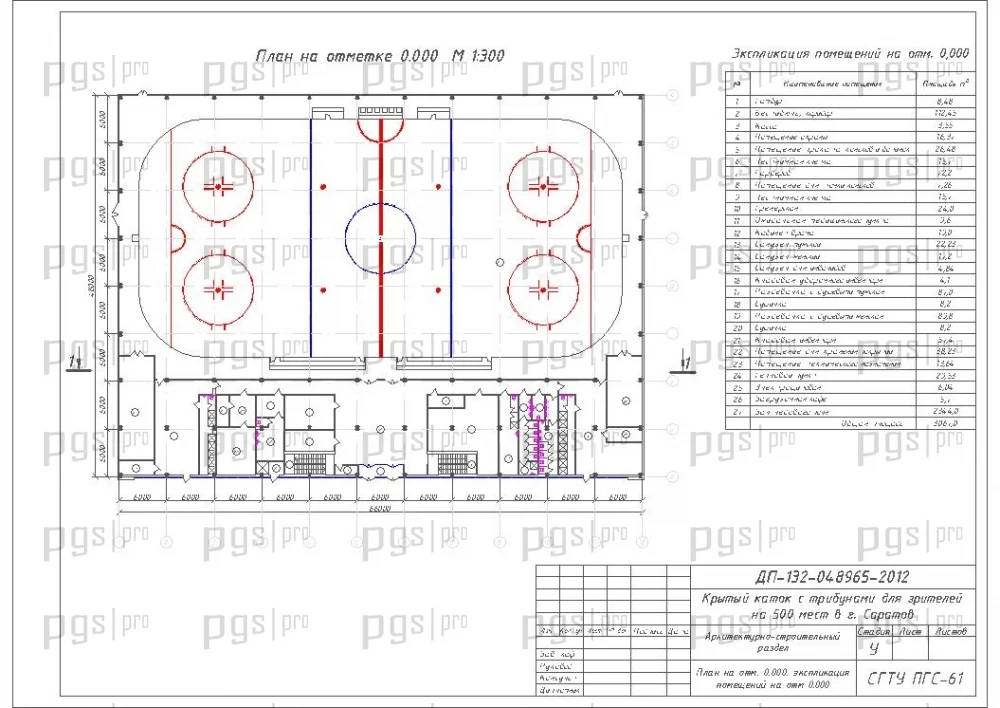

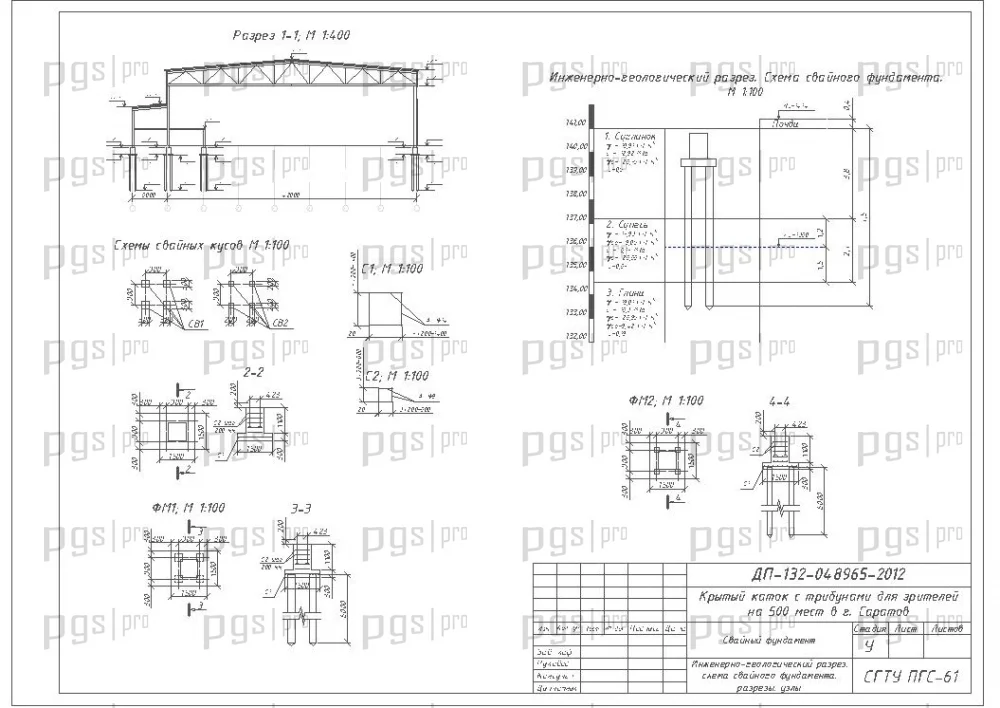

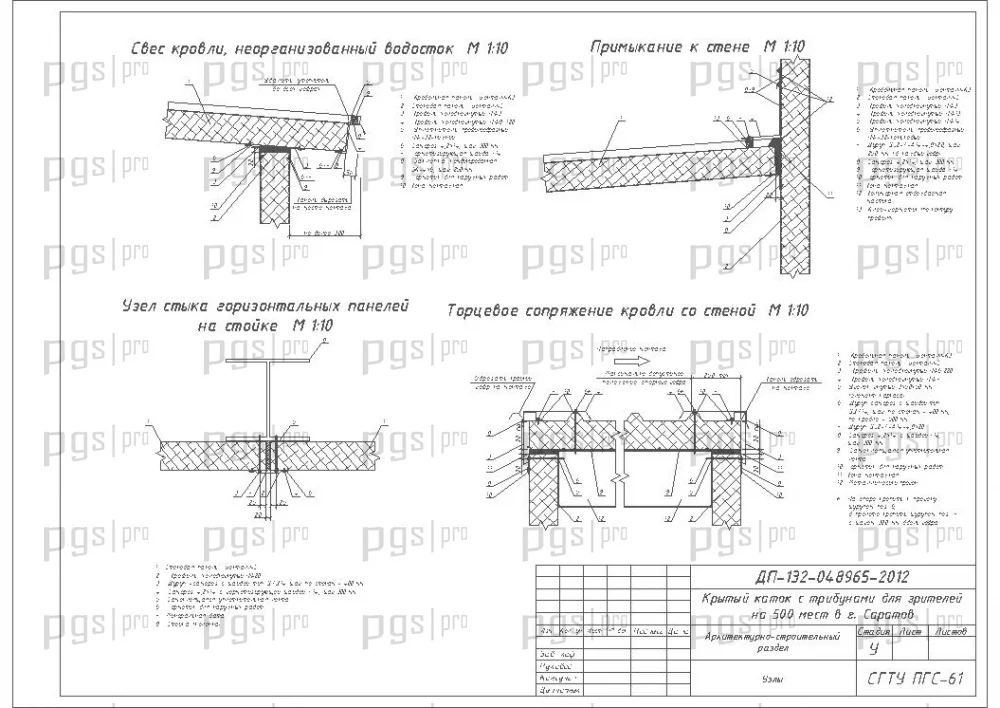

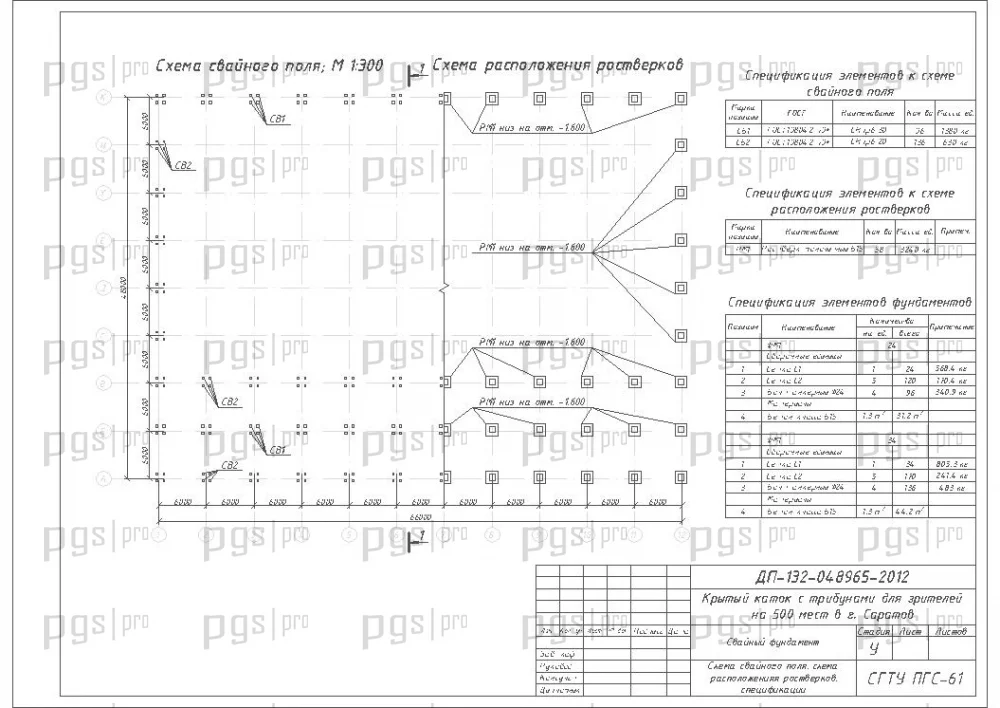

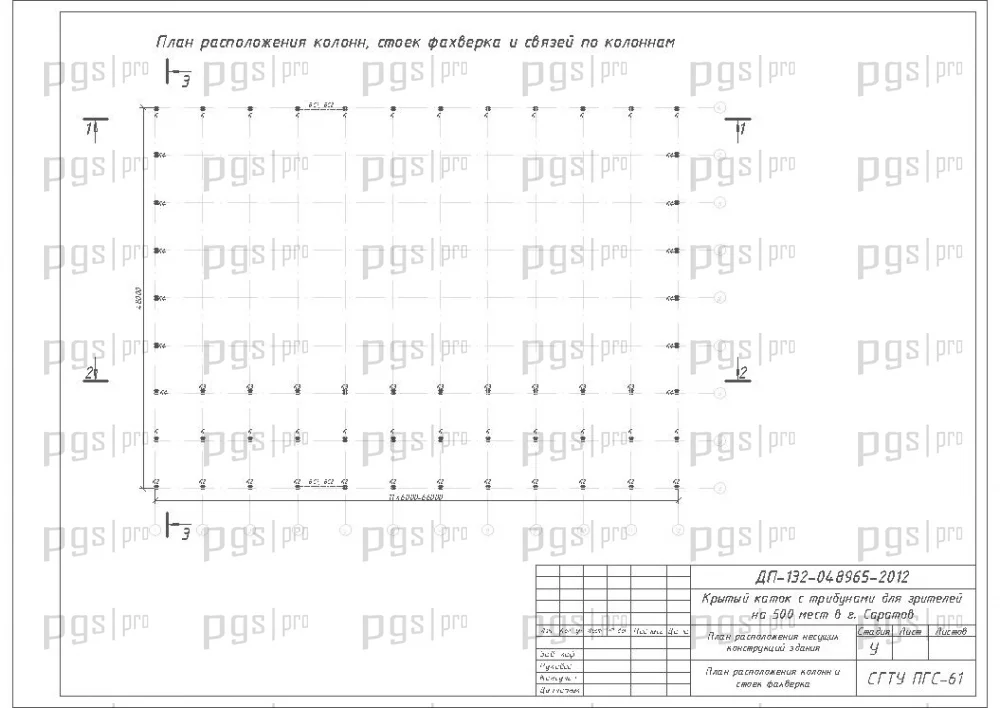

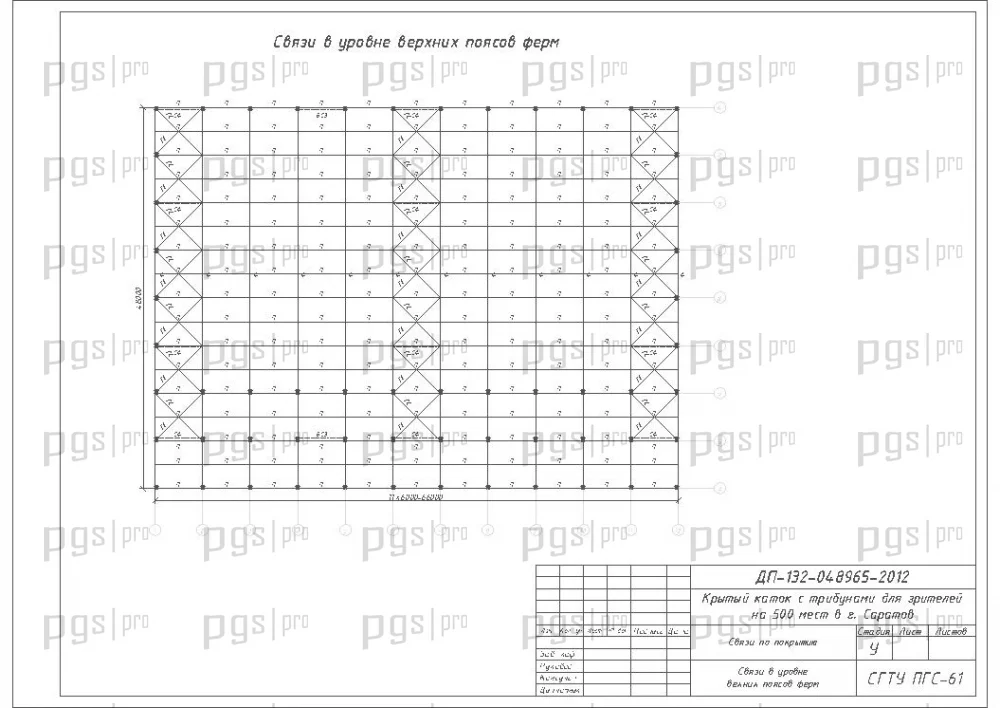

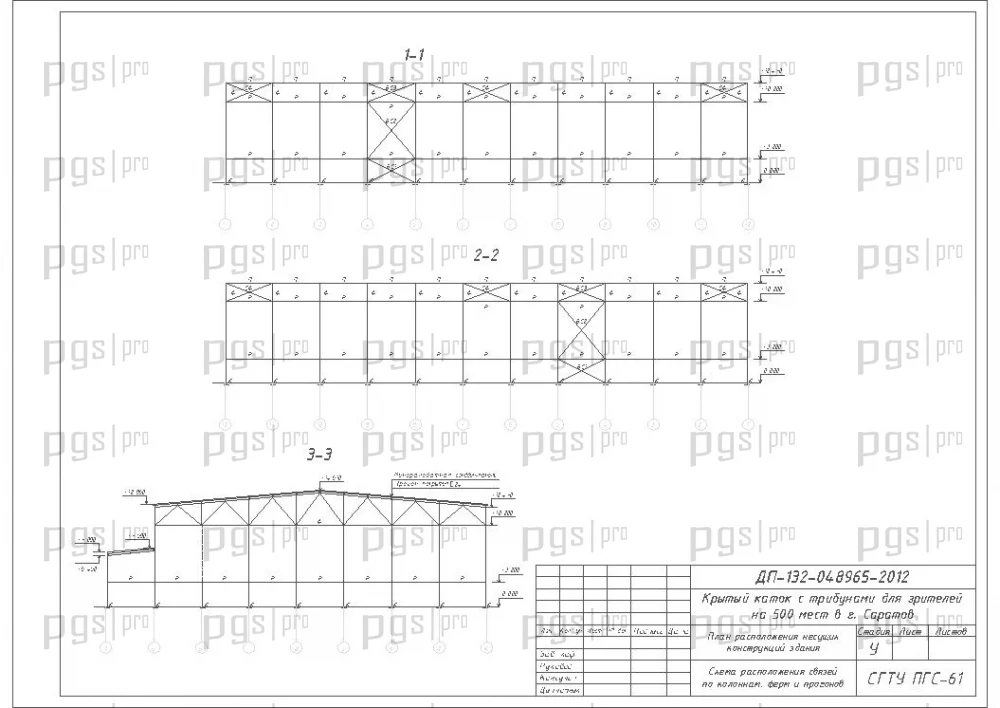

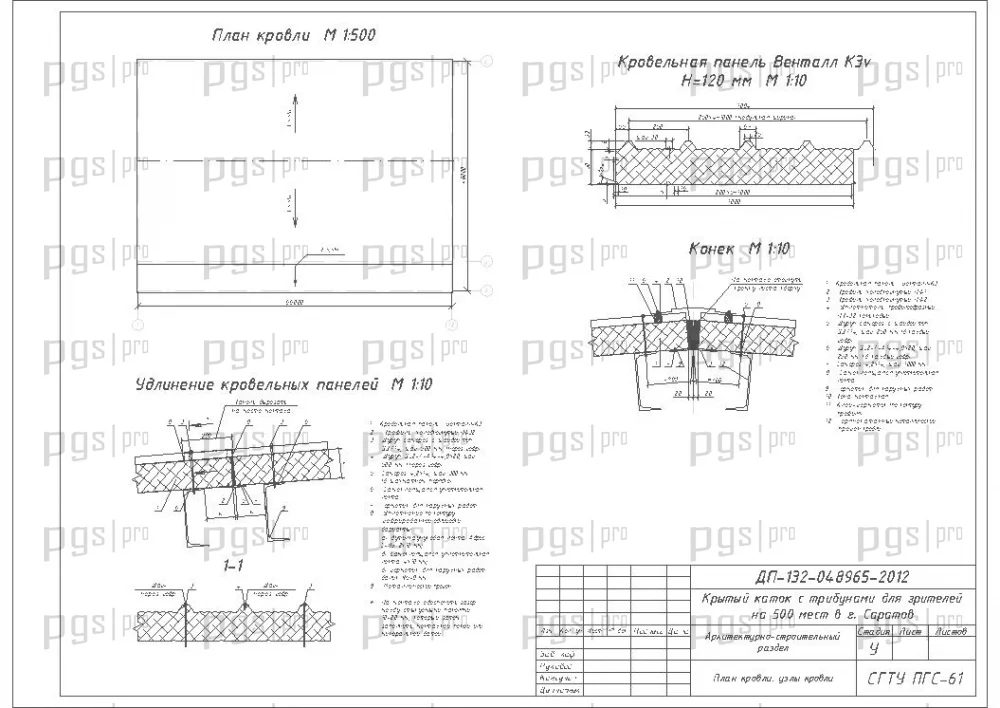

Состав графической части: генеральный план, фасады 1–3, план на отм. 0,000 м, план на отм. +3,450 м, разрезы, план кровли, узлы 1–2, сравнение вариантов ферм покрытия, схема стропильной фермы, отправочные марки 1–2, схема колонны, план расположения колонн и стоек фахверка, схема расположения связей, схема расположения связей ферм 1–2, схема свайного поля, схема расположения ростверков, инженерно-геологический разрез, схема свайного фундамента, технологическая карта на монтаж конструкций покрытия 1–3, матрица объектного потока, циклограмма, сетевой график, стройгенплан.

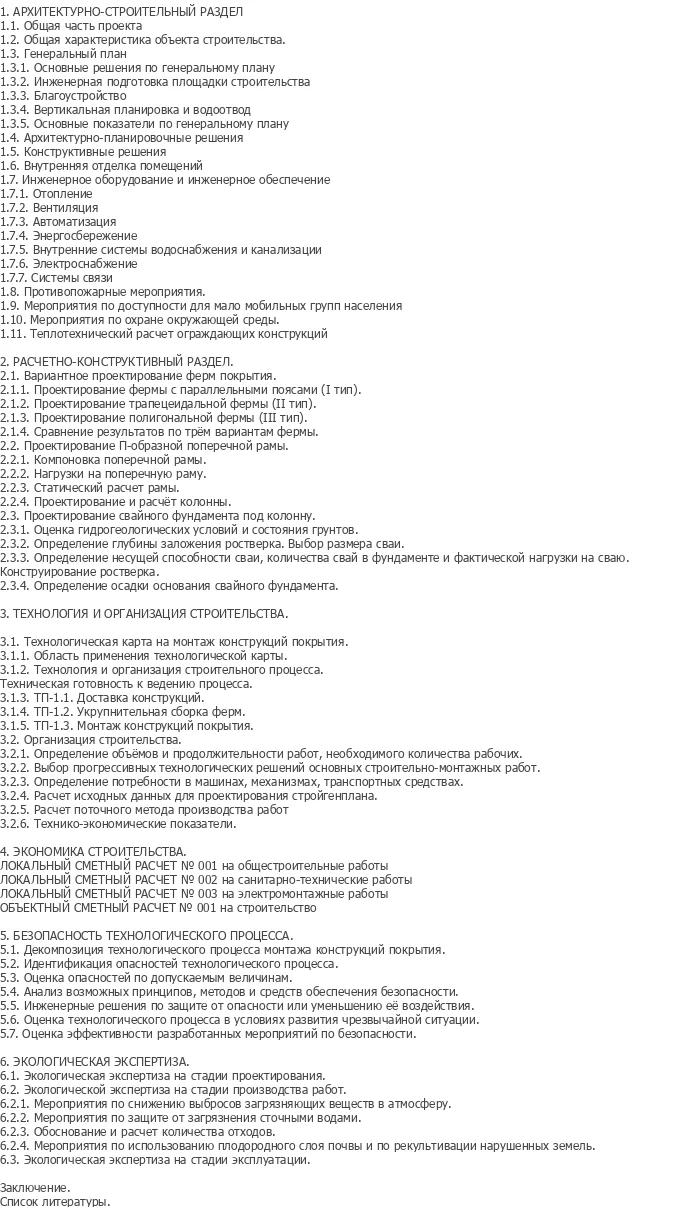

Состав пояснительной записки: архитектурно-строительный раздел (общая часть проекта, генплан, архитектурно-планировочные решения, конструктивные решения, внутренняя отделка, инженерное оборудование, противопожарные мероприятия, мероприятия по доступности для маломобильных групп населения, теплотехнический расчет), расчетно-конструктивный раздел (вариантное проектирование ферм покрытия, проектирование П-образной поперечной рамы, проектирование и расчет колонны, проектирование свайного фундамента), технология и организация строительства (технологическая карта на монтаж конструкций покрытия, организация строительства), экономика строительства (показные сметные расчеты), безопасность технологического процесса, экологическая экспертиза.

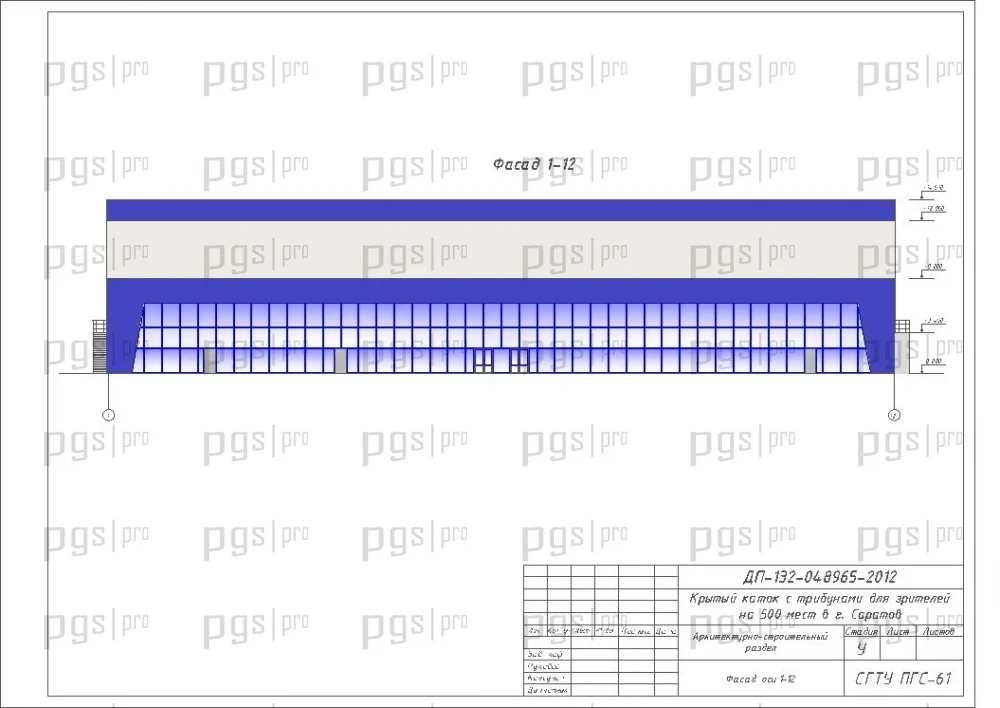

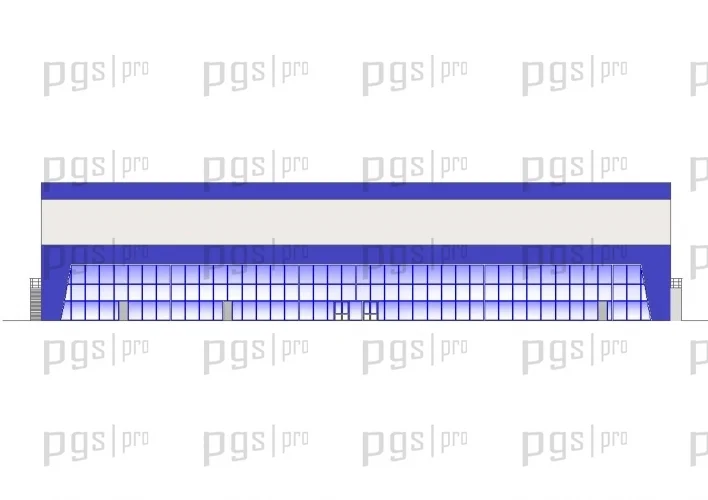

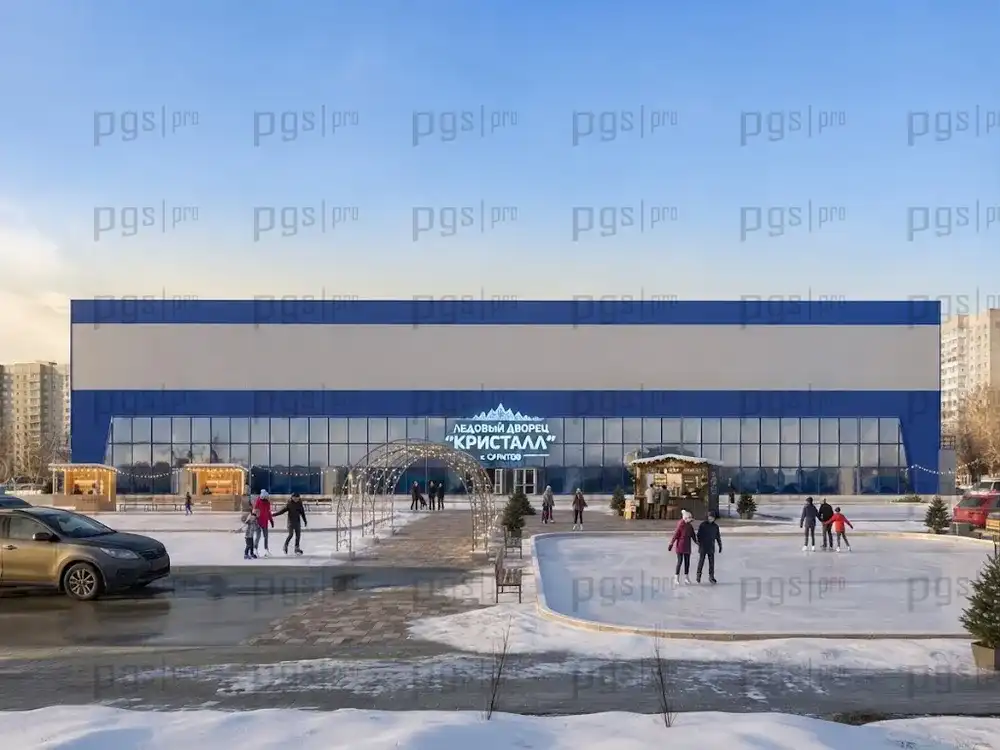

Проектируемый объект — крытый каток прямоугольной формы с размерами в плане 66 × 48 м, расположенный в г. Саратов. Здание выполнено в сочетании серебристого цвета стен с синим декоративным элементом из композитных панелей и витражным остеклением фасада. Данный шаблон проекта разработан с учетом современных требований к функциональности, эстетике и энергоэффективности общественных зданий спортивного назначения.

Главным помещением здания является зал ледового поля, ограниченный в пространстве ареной, трибунами, стенами и перекрытием. В средней части длинных сторон бортов предусмотрены места для судей, запасных игроков обеих команд и «штрафников». Трибуны для зрителей размещены в наиболее выгодной зоне арены — вдоль ее длинной стороны и максимально приближены к центру. Кроме трибун на 500 мест дополнительно предусмотрены смотровые площадки по периметру ледовой арены. Максимальное количество зрителей на смотровых площадках — 200 человек.

Технико-экономические показатели: площадь застройки — 3168 м²; количество этажей — 2; общий строительный объем — 40608 м³. Здание катка запроектировано без технического подполья, все необходимые технические помещения размещены на 1 и 2 этажах.

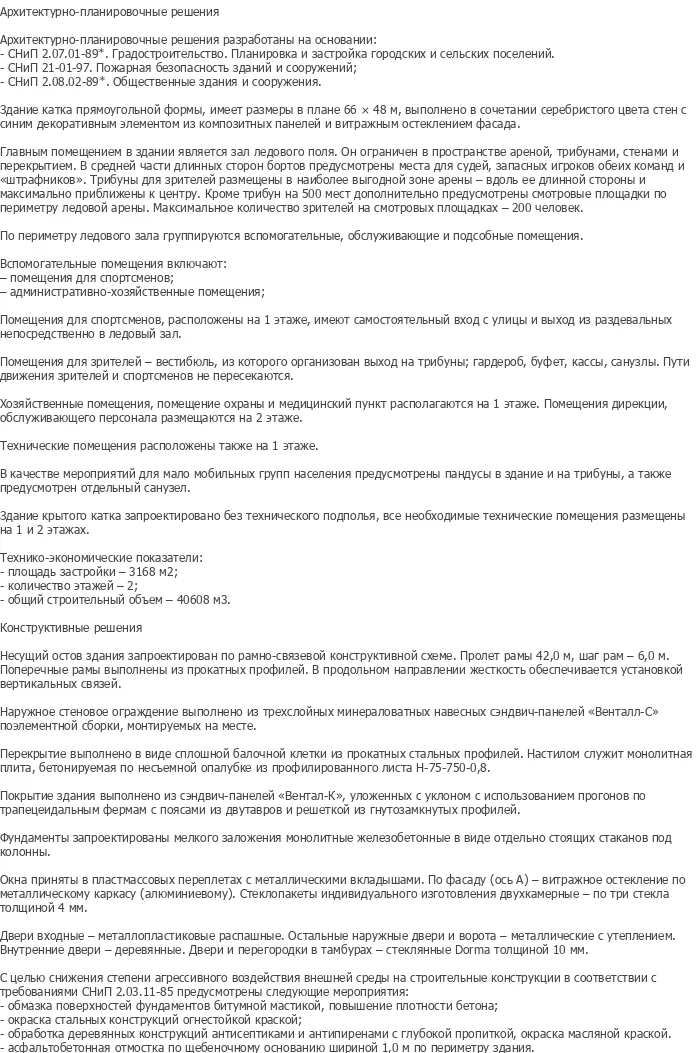

Архитектурно-планировочные решения разработаны на основании СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений», СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», СНиП 2.08.02-89* «Общественные здания и сооружения». По периметру ледового зала группируются вспомогательные, обслуживающие и подсобные помещения.

Вспомогательные помещения включают: помещения для спортсменов; административно-хозяйственные помещения. Помещения для спортсменов расположены на 1 этаже, имеют самостоятельный вход с улицы и выход из раздевальных непосредственно в ледовый зал. Помещения для зрителей — вестибюль, из которого организован выход на трибуны; гардероб, буфет, кассы, санузлы. Пути движения зрителей и спортсменов не пересекаются.

Хозяйственные помещения, помещение охраны и медицинский пункт располагаются на 1 этаже. Помещения дирекции, обслуживающего персонала размещаются на 2 этаже. Технические помещения расположены также на 1 этаже. В качестве мероприятий для маломобильных групп населения предусмотрены пандусы в здание и на трибуны, а также предусмотрен отдельный санузел.

Несущий остов здания запроектирован по рамно-связевой конструктивной схеме. Пролет рамы 42,0 м, шаг рам — 6,0 м. Поперечные рамы выполнены из прокатных профилей. В продольном направлении жесткость обеспечивается установкой вертикальных связей. Наружное стеновое ограждение выполнено из трехслойных минераловатных навесных сэндвич-панелей «Вентал-С» по элементному (сборки, монтируемым на месте).

Перекрытие выполнено в виде сплошной балочной клетки из прокатных стальных профилей. Настилом служит монолитная плита, бетонируемая по несъемной опалубке из профилированного листа Н-75-750-0,8. Покрытие здания выполнено из сэндвич-панелей «Вентал-К», уложенных с уклоном и использованием прогонов по стропильным фермам с поясами из двутавров и решеткой из гнутозамкнутых профилей.

Фундаменты запроектированы мелкого заложения монолитные железобетонные в виде отдельно стоящих стаканов под колонны. Окна приняты в пластмассовых переплетах с металлическими вкладышами. По фасаду (ось А) — витражное остекление по металлическому каркасу (алюминиевому). Стеклопакеты индивидуального изготовления двухкамерные — по три стекла толщиной 4 мм. Двери входные — металлопластиковые распашные. Остальные наружные двери и ворота — металлические с утеплением. Внутренние двери — деревянные. Двери и перегородки в тамбурах — стеклянные Dorma толщиной 10 мм.

С целью снижения степени агрессивного воздействия внешней среды на строительные конструкции в соответствии с требованиями СНиП 2.03.11-85 предусмотрены следующие мероприятия: обмазка поверхностей фундаментов битумной мастикой, повышение плотности бетона; окраска стальных конструкций огнестойкой краской; обработка деревянных конструкций антисептиками и антипиренами с глубокой пропиткой, окраска масляной краской; асфальтобетонная отмостка по щебеночному основанию шириной 1,0 м по периметру здания.

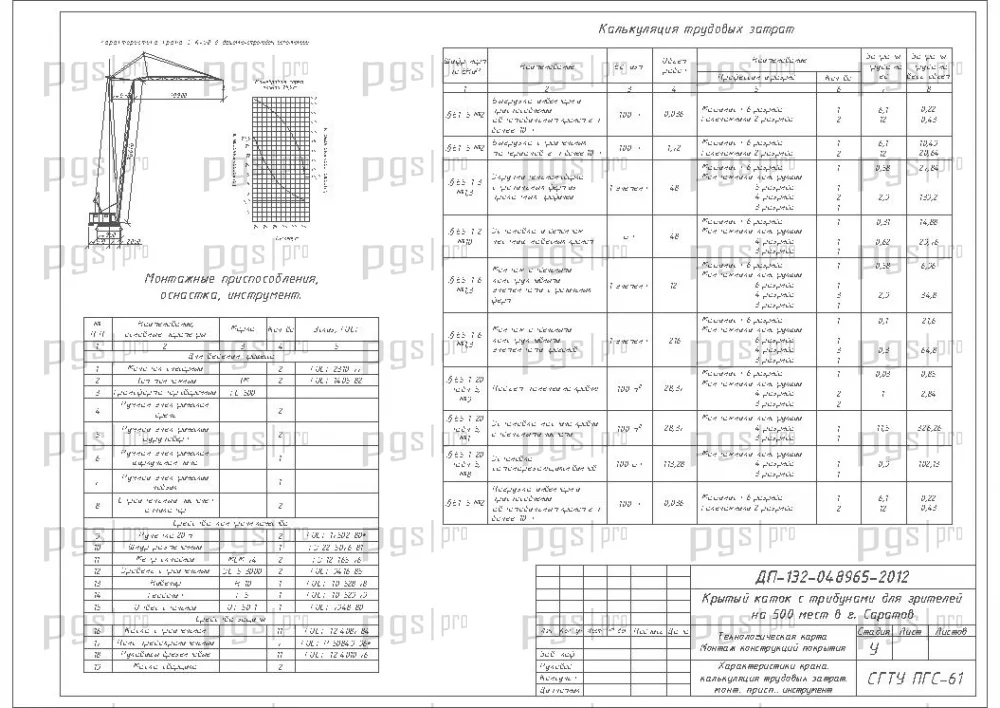

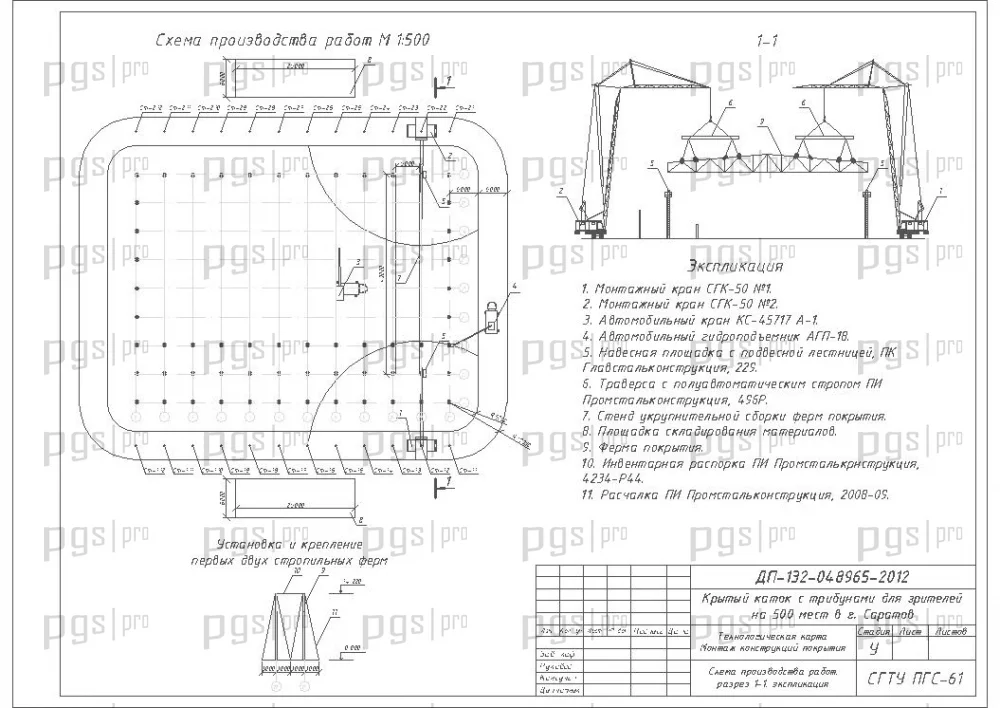

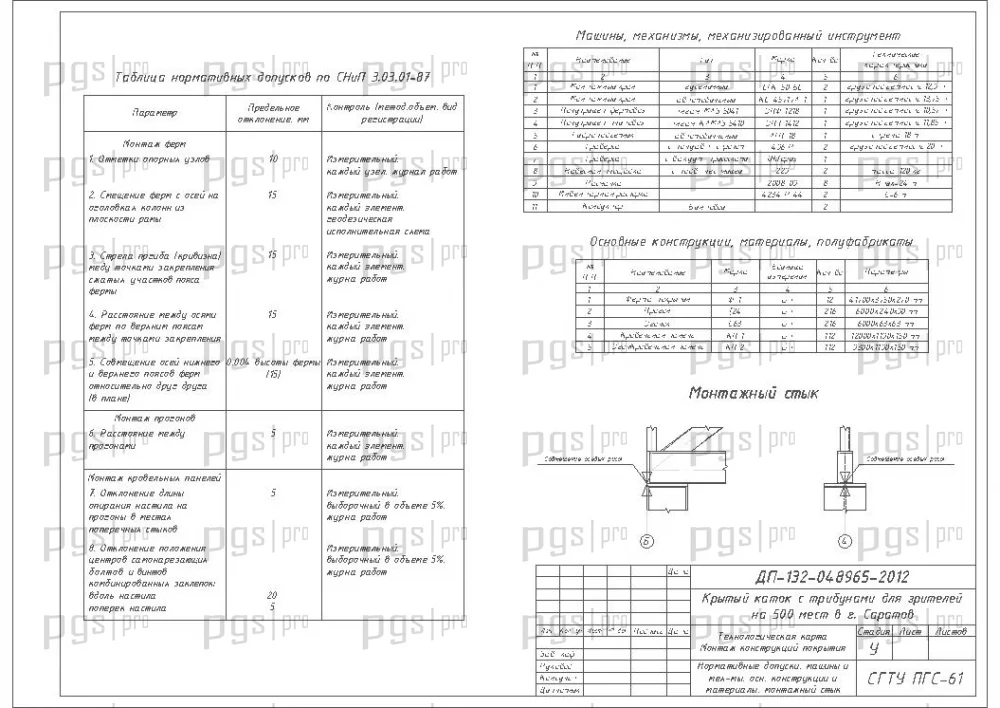

Технологическая карта на монтаж конструкций покрытия включает область применения, технологию и организацию строительного процесса, техническую готовность к ведению процесса, доставку конструкций, крупноблочную сборку ферм, монтаж конструкций покрытия. Организация строительства включает определение объемов и продолжительности работ, необходимого количества рабочих, выбор прогрессивных технологических решений основных строительно-монтажных работ, определение потребности в машинах, механизмах, транспортных средствах, расчет исходных данных для проектирования стройгенплана, расчет поточного метода производства работ, технико-экономические показатели.

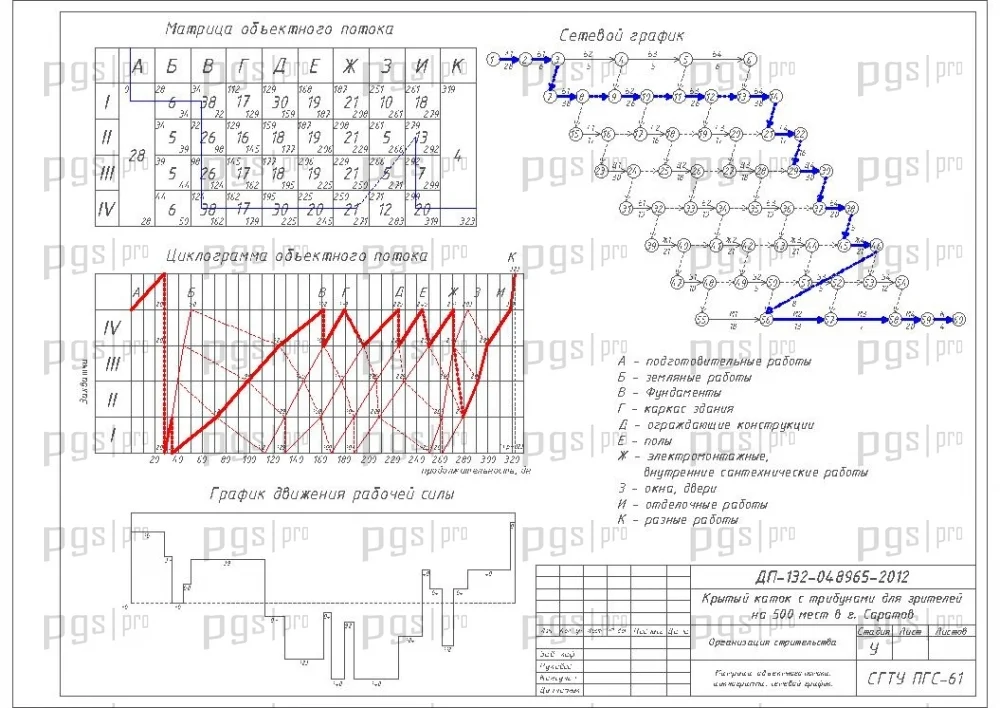

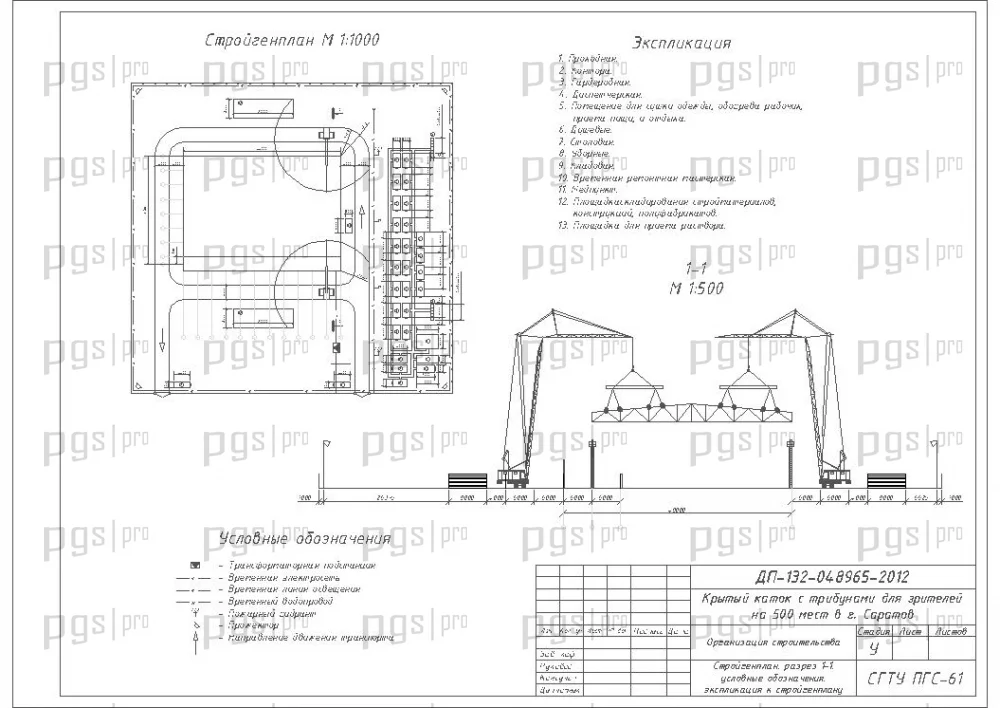

Матрица объектного потока, циклограмма и сетевой график обеспечивают оптимизацию критического пути строительства. Строительный генплан содержит размещение временных зданий, складов, дорог, коммуникаций, мероприятия по охране окружающей среды. Экономика строительства включает показные сметные расчеты № 001 на общестроительные работы, № 002 на санитарно-технические работы, № 003 на электромонтажные работы, объектный сметный расчет № 001 на строительство.

Раздел безопасности технологического процесса включает декомпозицию технологического процесса монтажа конструкций покрытия, идентификацию опасностей, оценку опасностей по допускаемым величинам, анализ возможных принципов, методов и средств обеспечения безопасности, инженерные решения по защите от опасности или уменьшению ее последствий, оценку технологического процесса в условиях развития чрезвычайной ситуации, оценку эффективности разработанных мероприятий по безопасности. Экологическая экспертиза включает мероприятия по снижению выбросов загрязняющих веществ в атмосферу, защите от загрязнения сточными водами, обоснование и расчет количества отходов, мероприятия по использованию плодородного слоя почвы и по рекультивации нарушенных земель.

Диплом №1255 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 25 листов графики AutoCAD и развернутая пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Сложная конструктивная схема: рамно-связевая система с пролетом 42 м, стальные фермы, колонны, свайный фундамент — расчет и конструирование всех основных элементов.

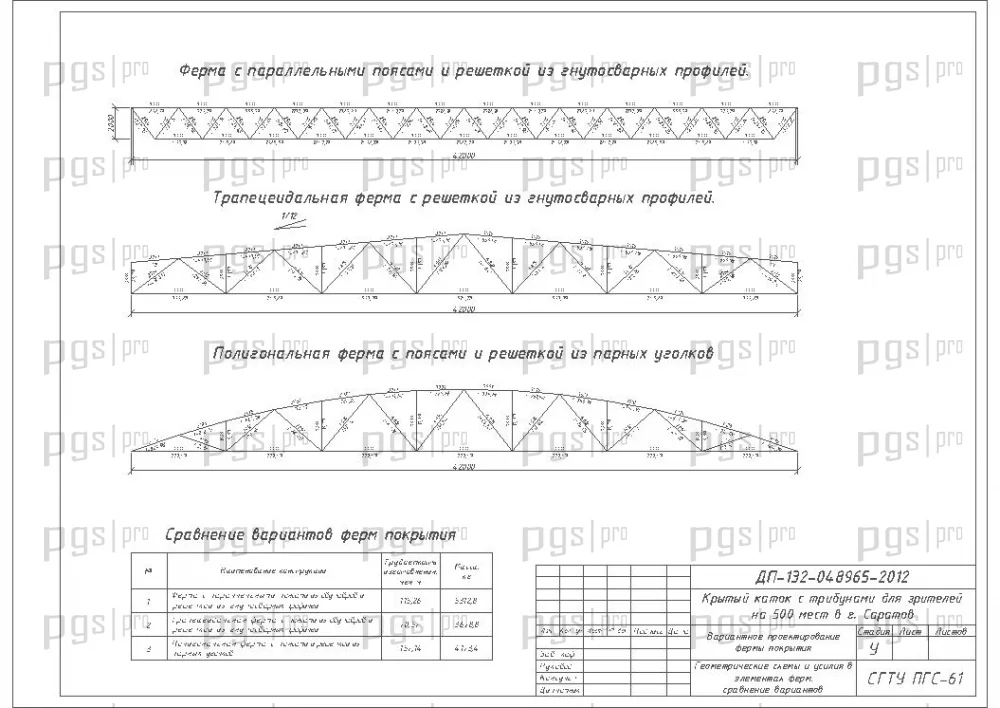

• Вариантное проектирование: сравнение трех вариантов ферм покрытия (с параллельными поясами, трапециевидная, полигональная) с выбором оптимального решения.
• Практическая направленность: технологическая карта на монтаж конструкций покрытия, календарный график, стройгенплан, матрица объектного потока, циклограмма, сетевой график.
• Уникальный функциональный объект: крытый каток с трибунами на 500 мест и смотровыми площадками на 200 человек — редкая тема для дипломного проектирования.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности и экологической экспертизе.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1255 по доступной цене — 3 900 рублей.
