Дипломный проект №1266 «Офисный центр в г. Волгоград» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных общественных зданий и предназначен для размещения административных служб различных организаций. Проект выполнен с учетом климатических условий Волгограда и может быть адаптирован под любой регион России путем пересчета теплотехнического расчета. Диплом включает полный комплект чертежей и пояснительную записку, соответствующую требованиям вузовской подготовки.

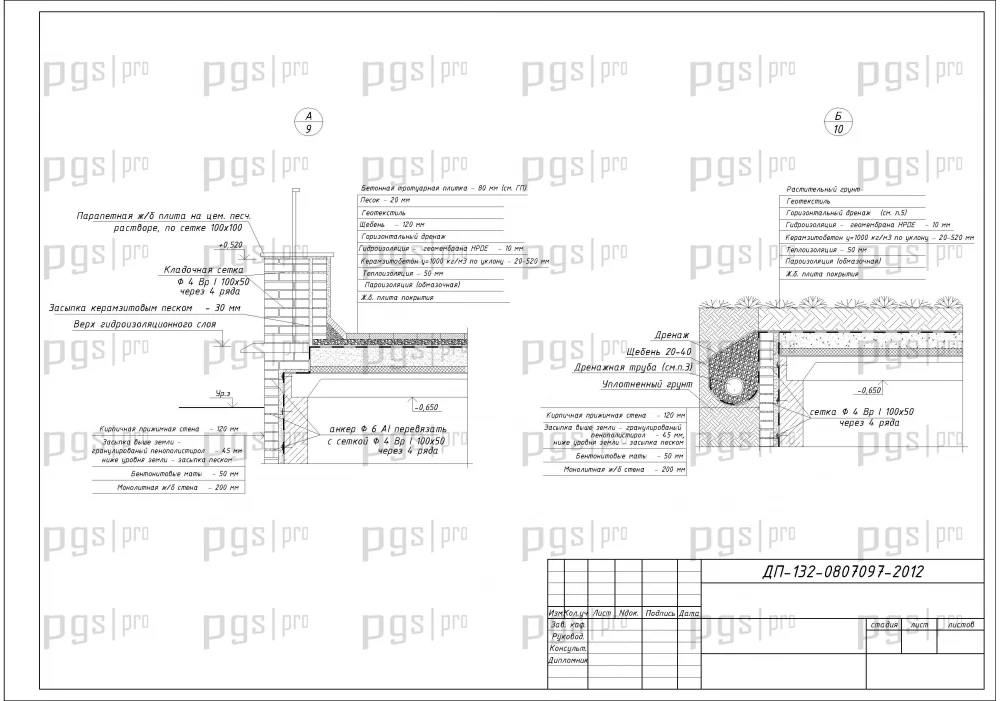

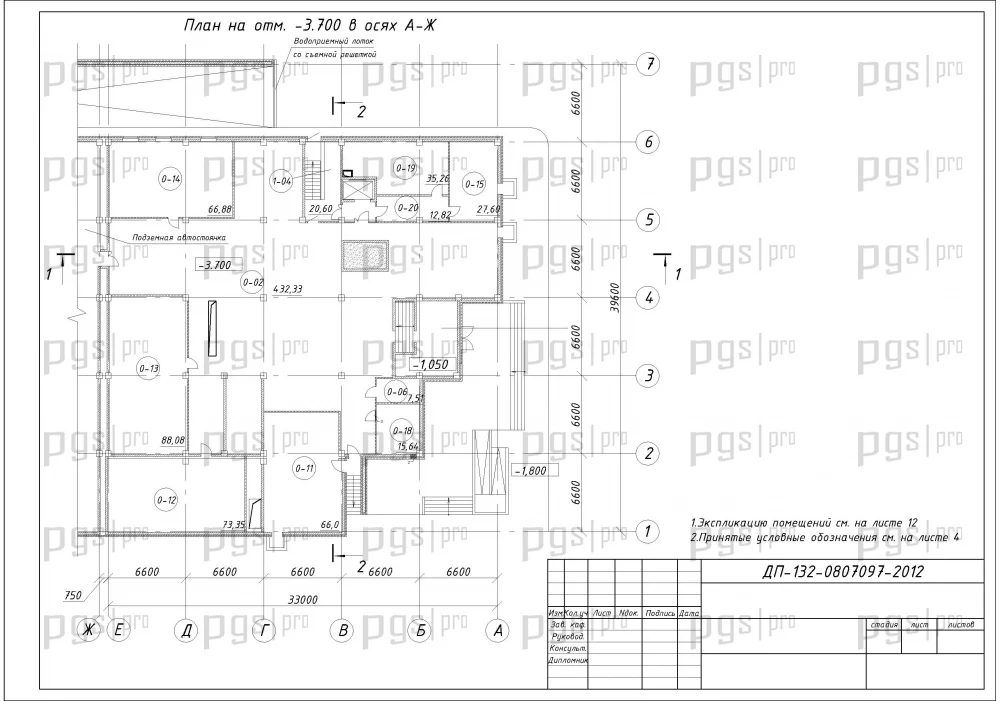

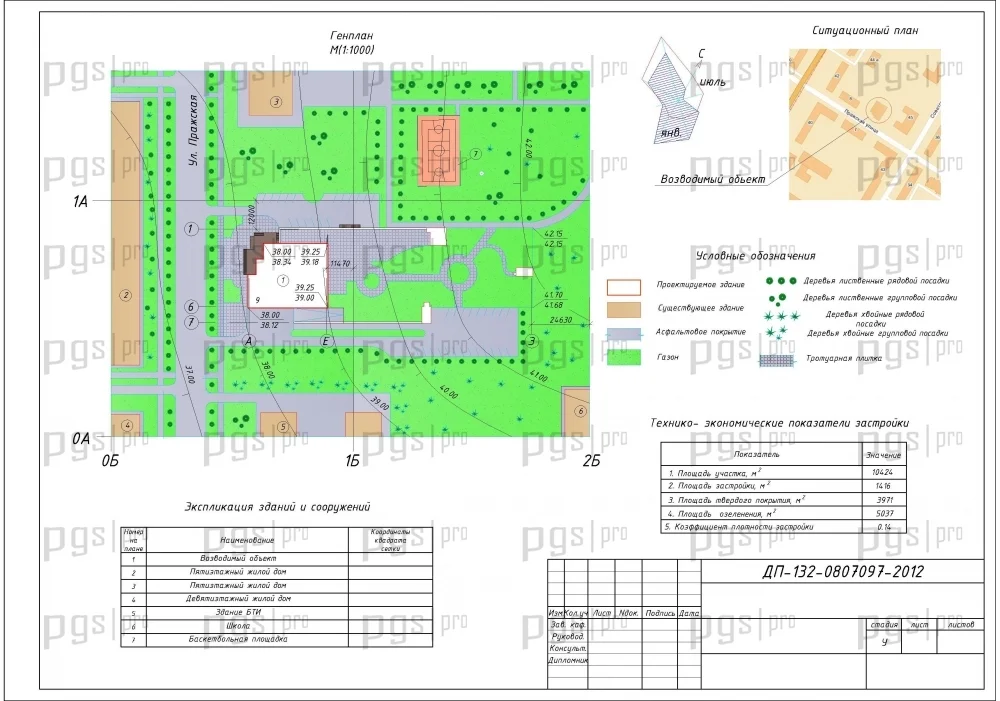

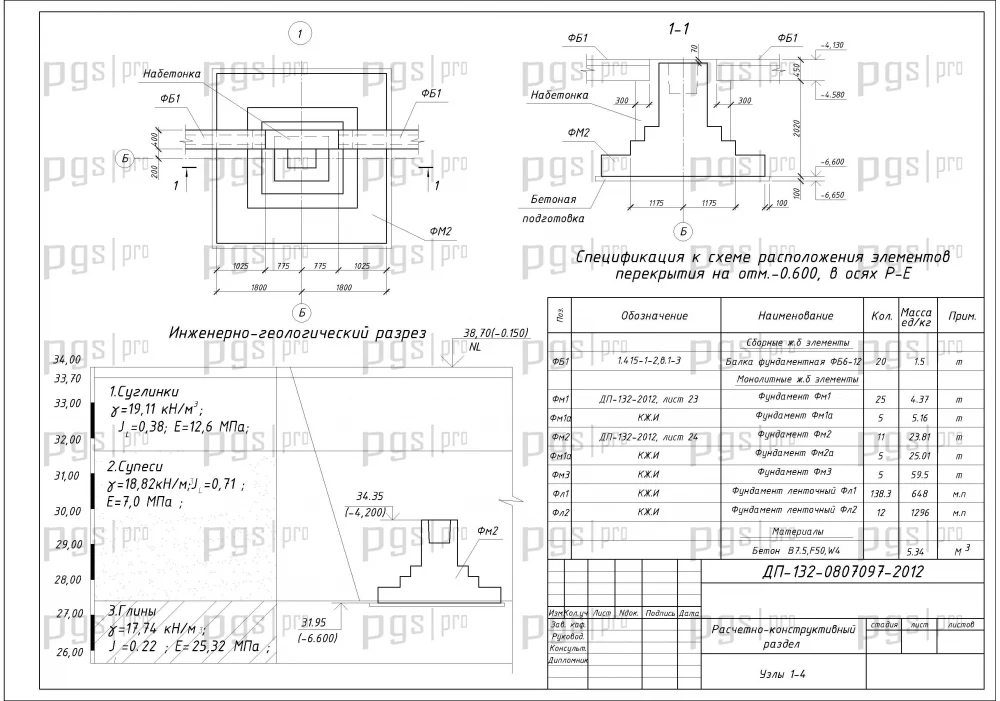

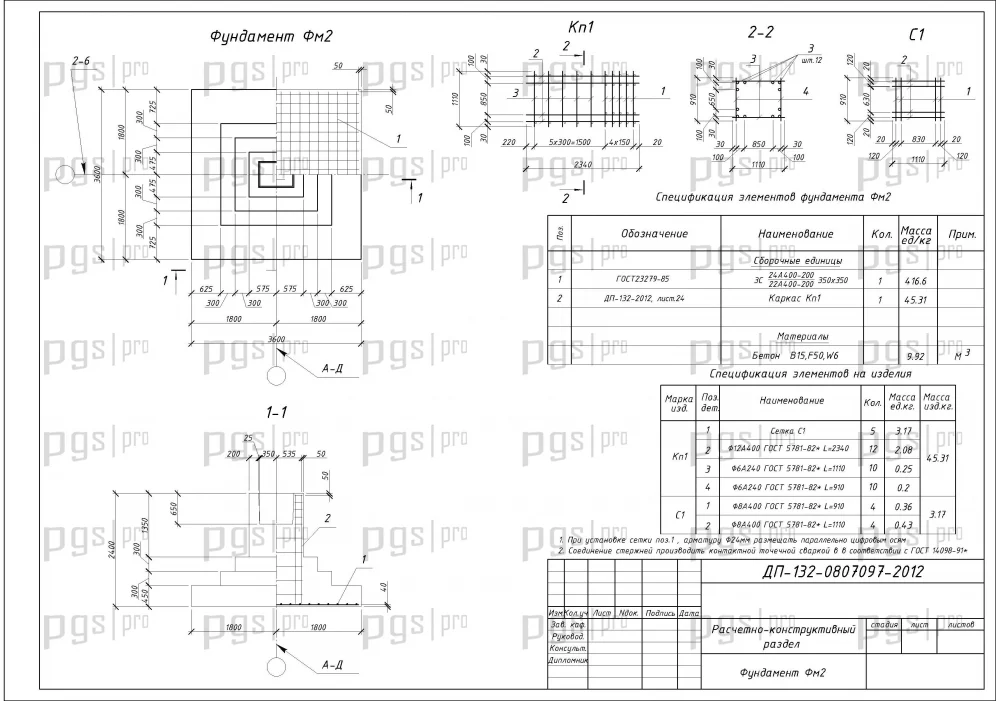

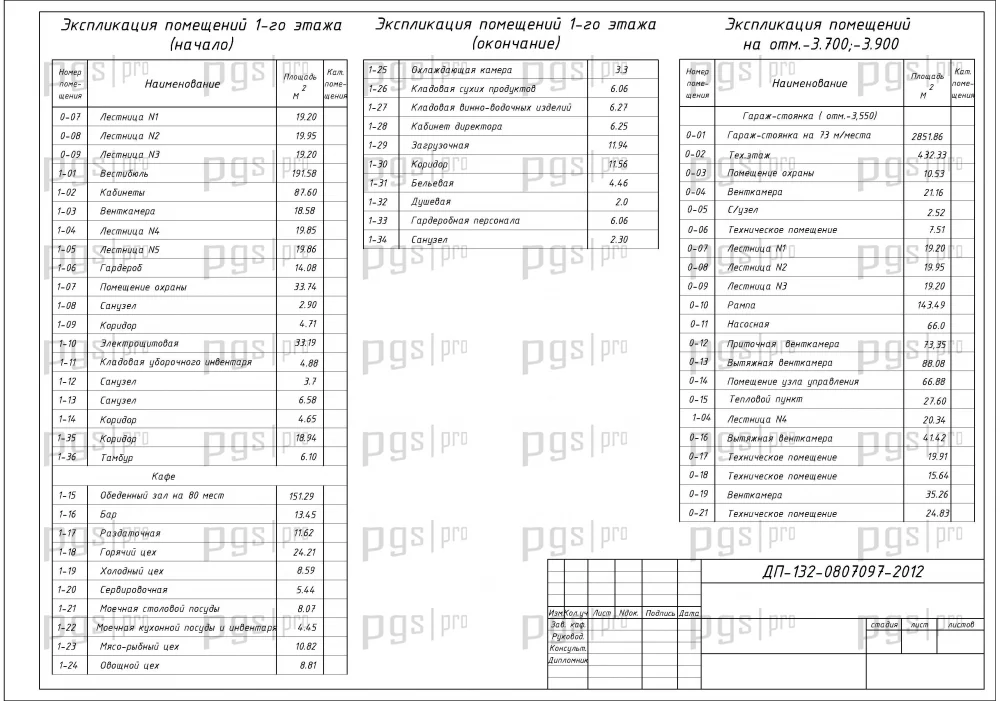

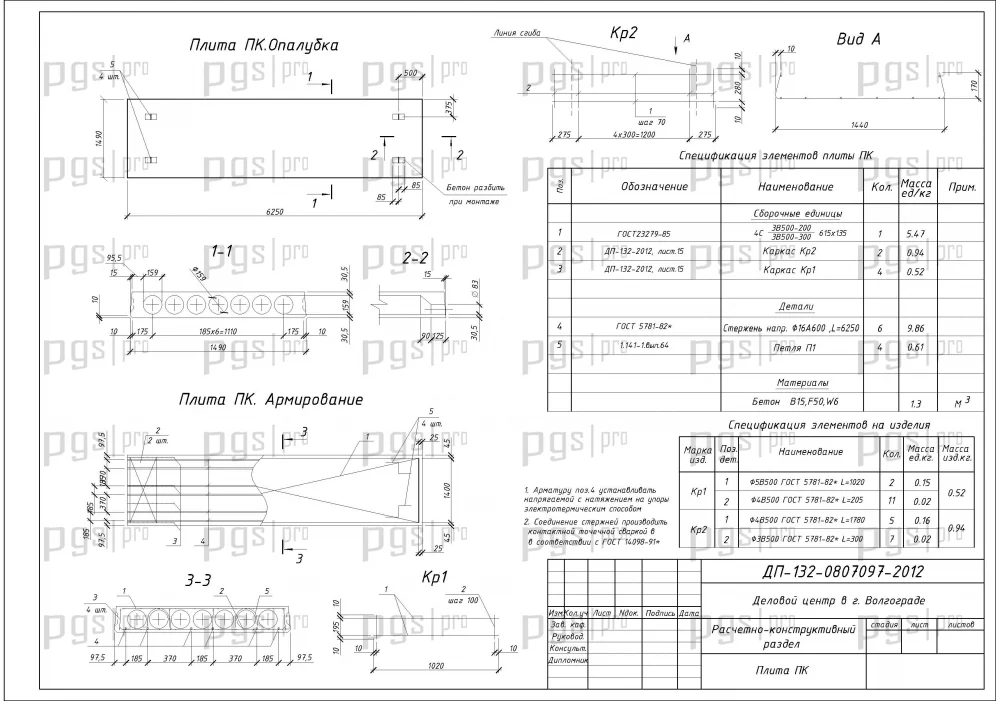

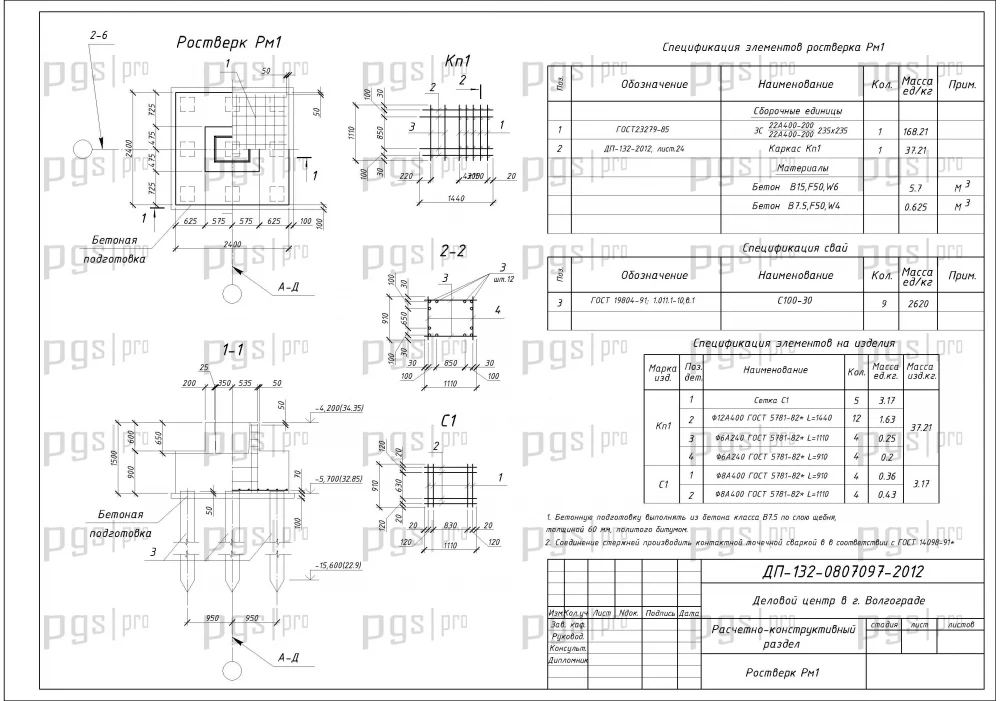

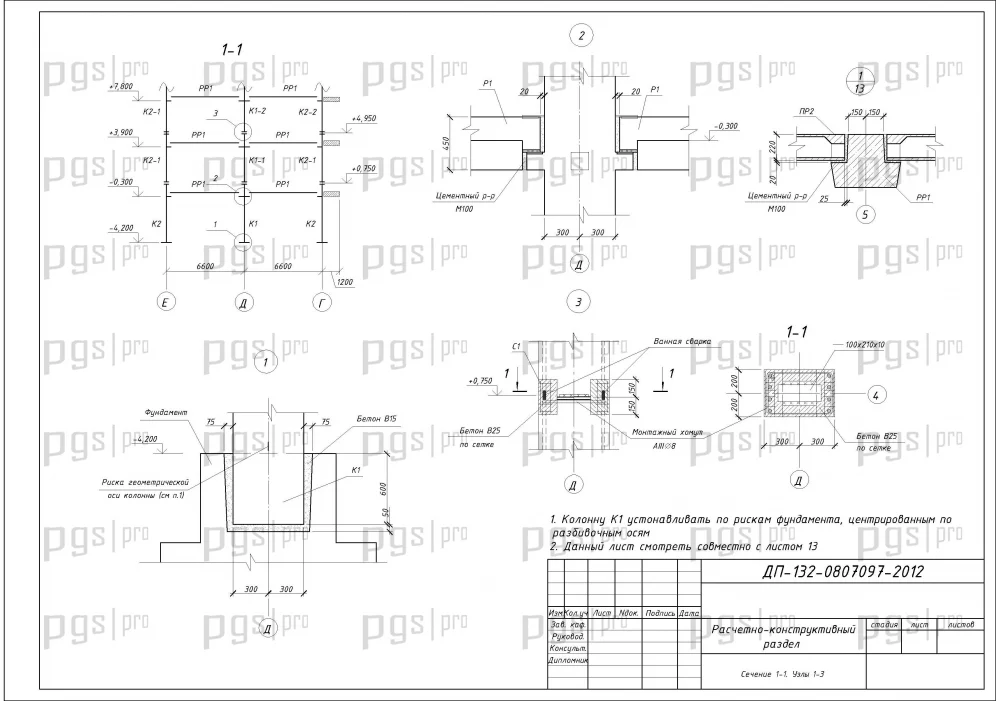

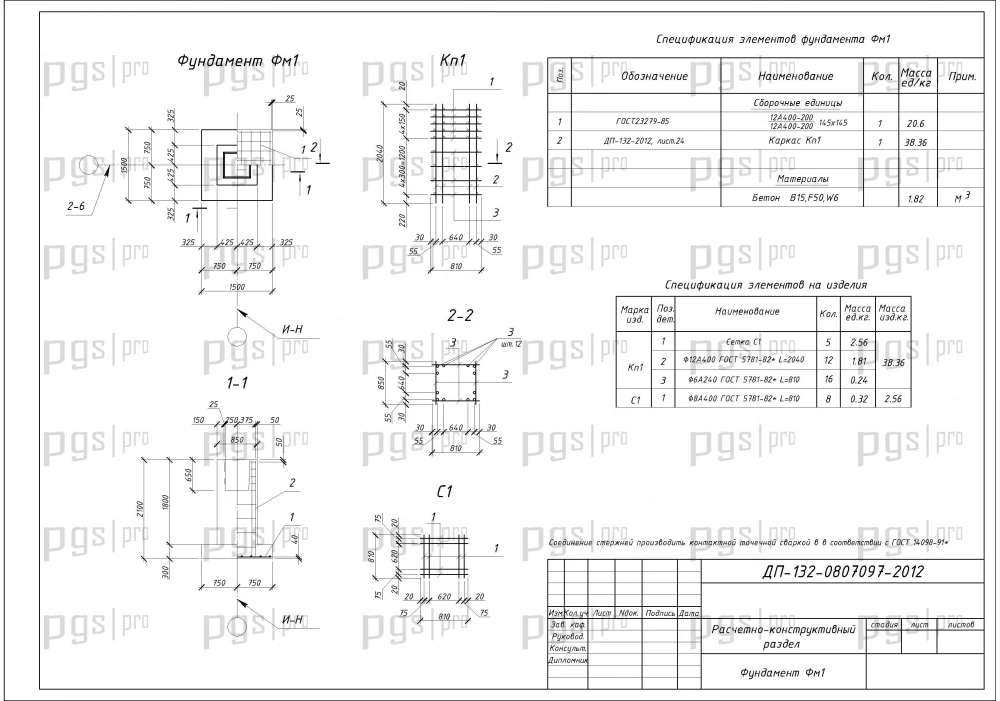

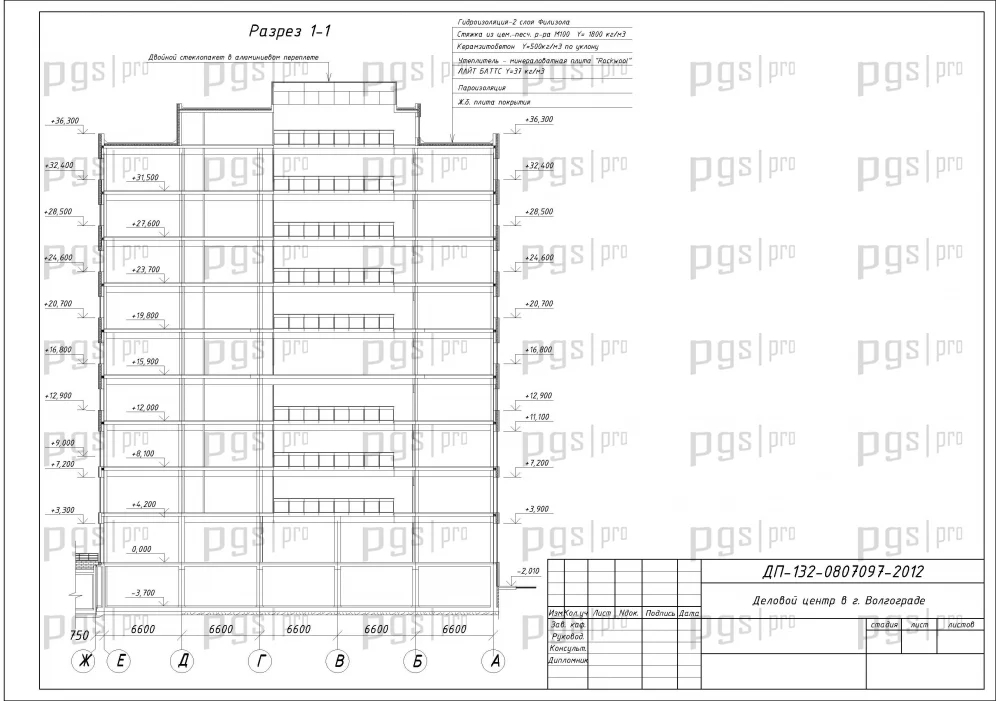

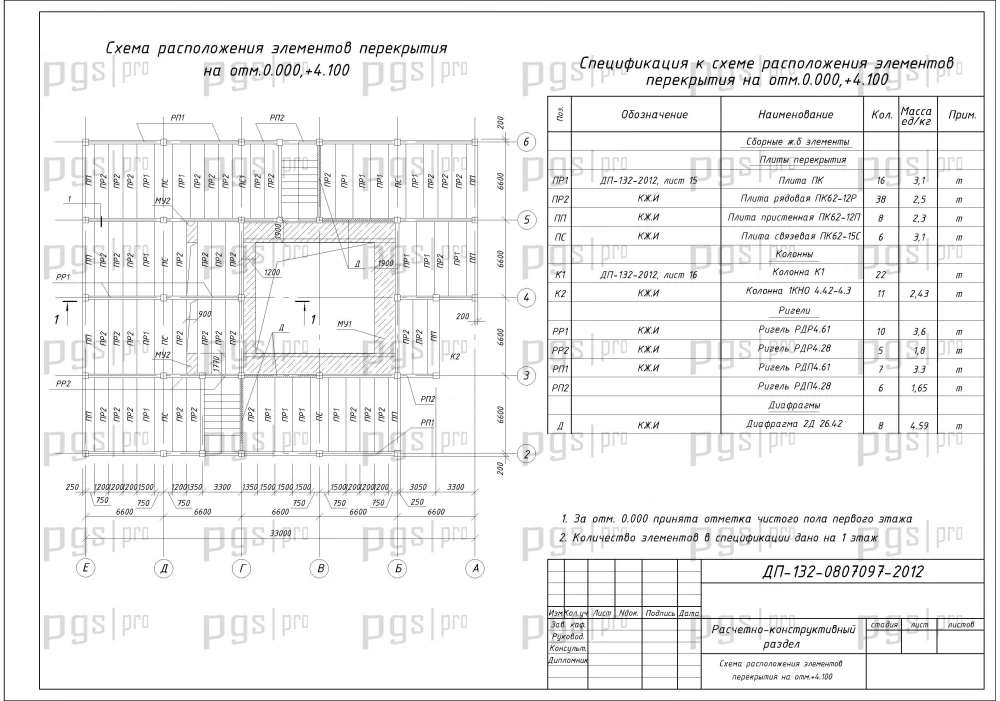

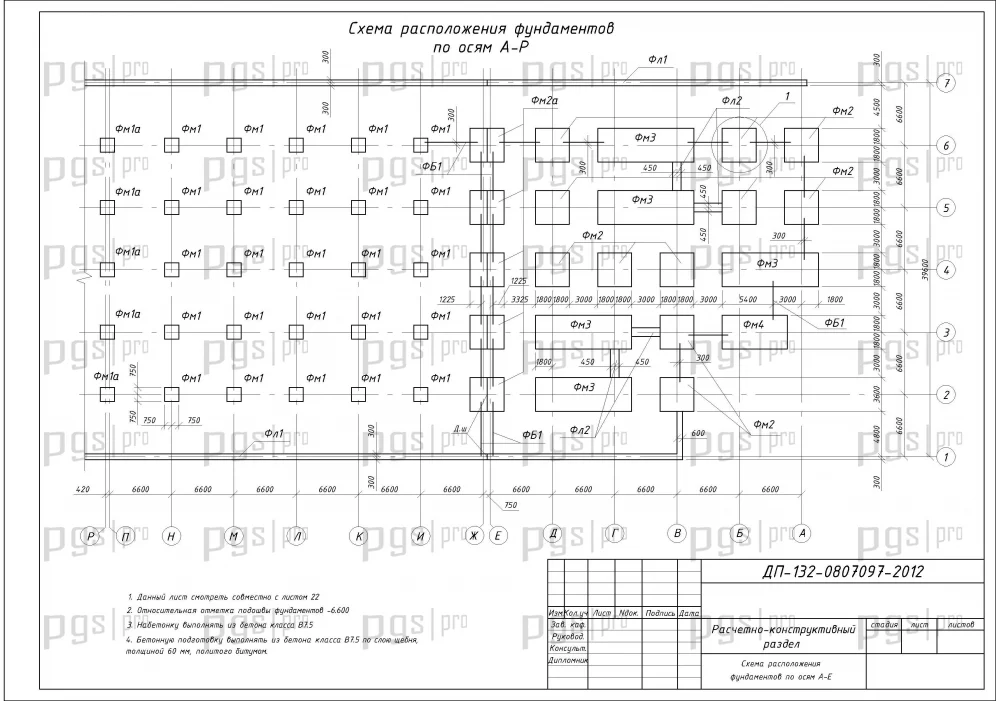

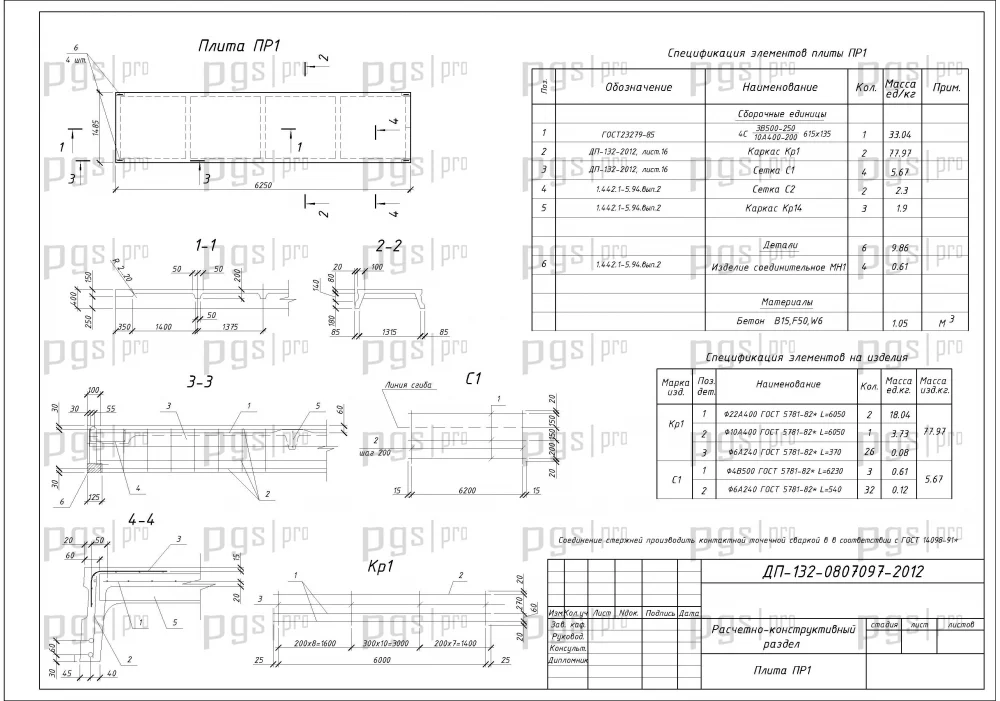

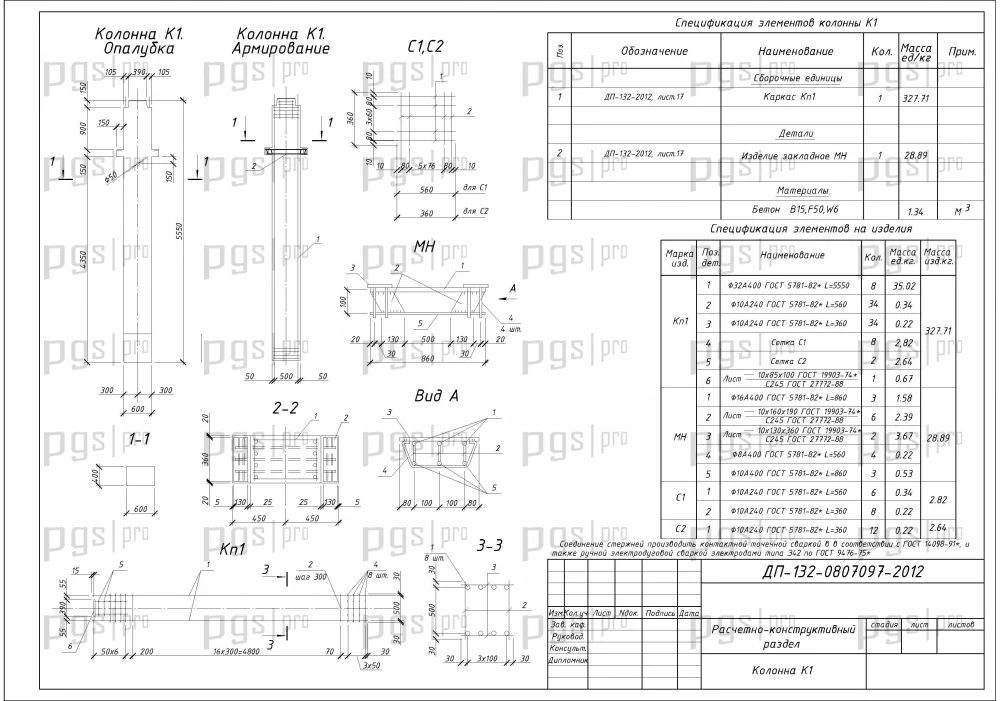

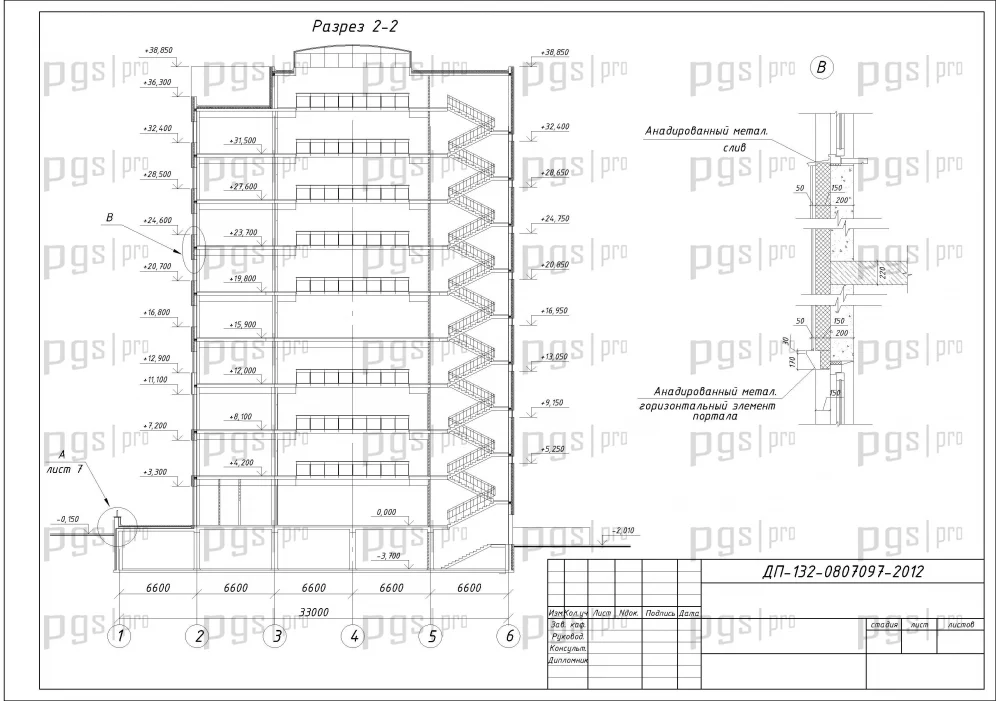

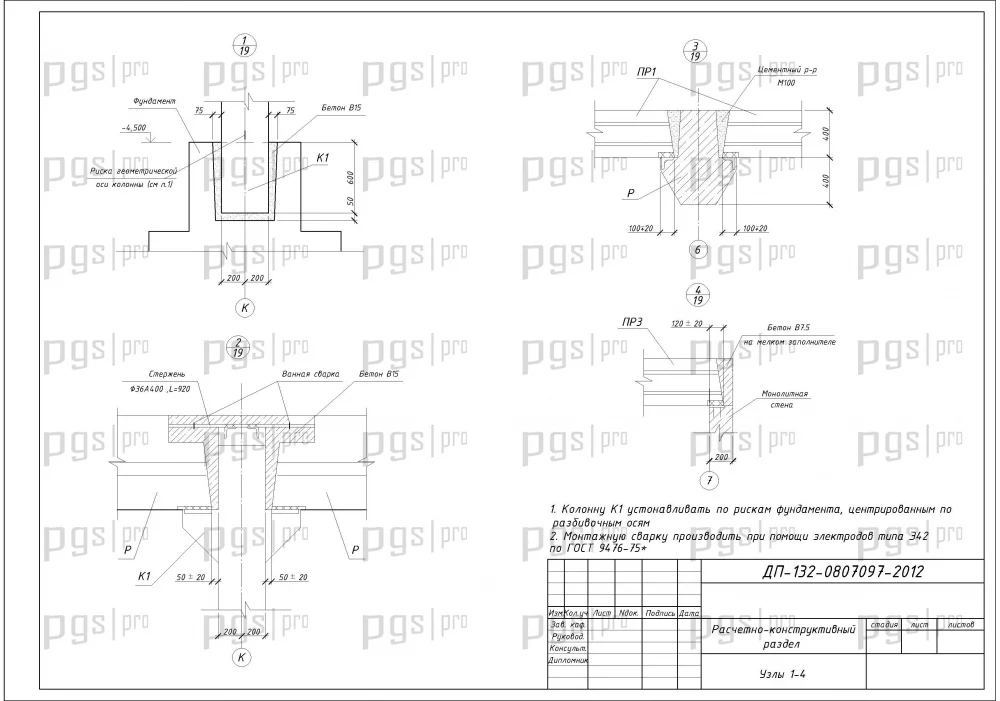

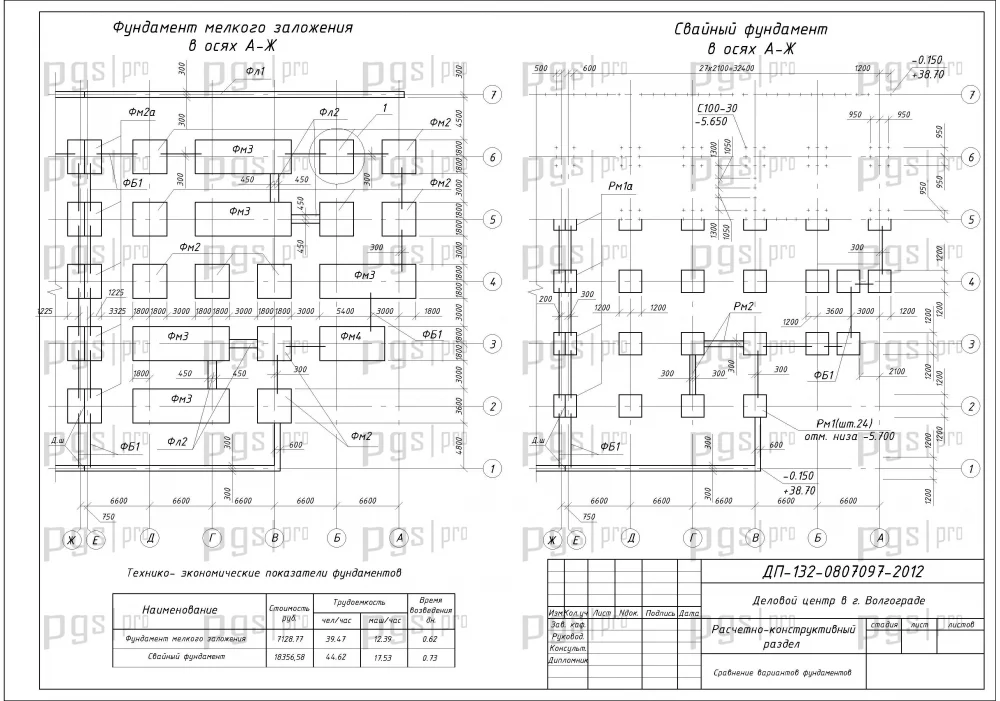

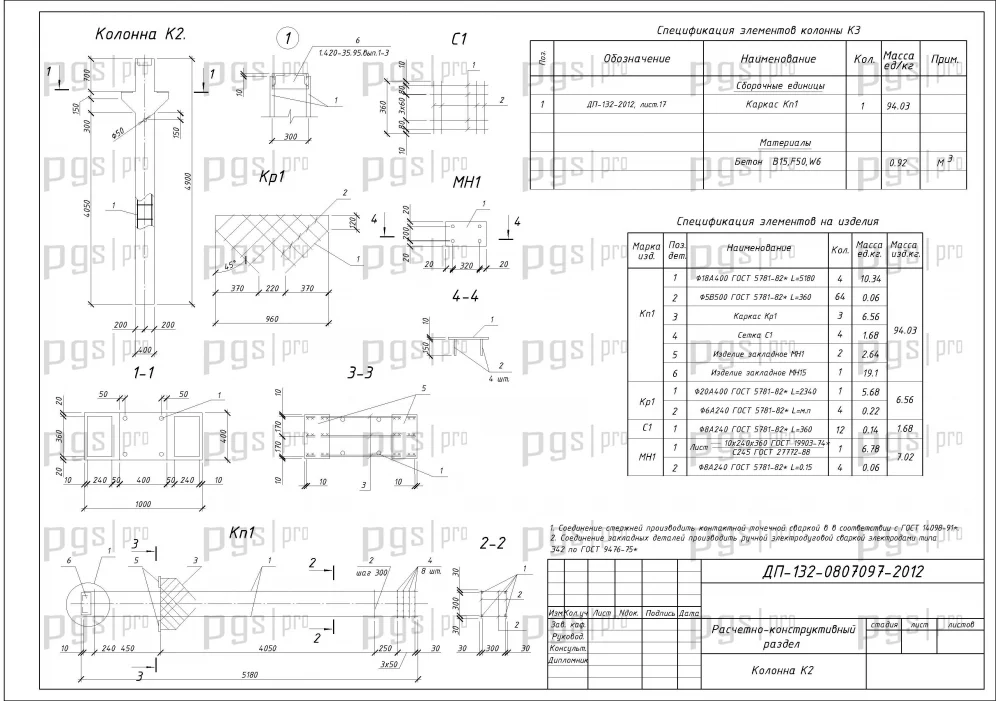

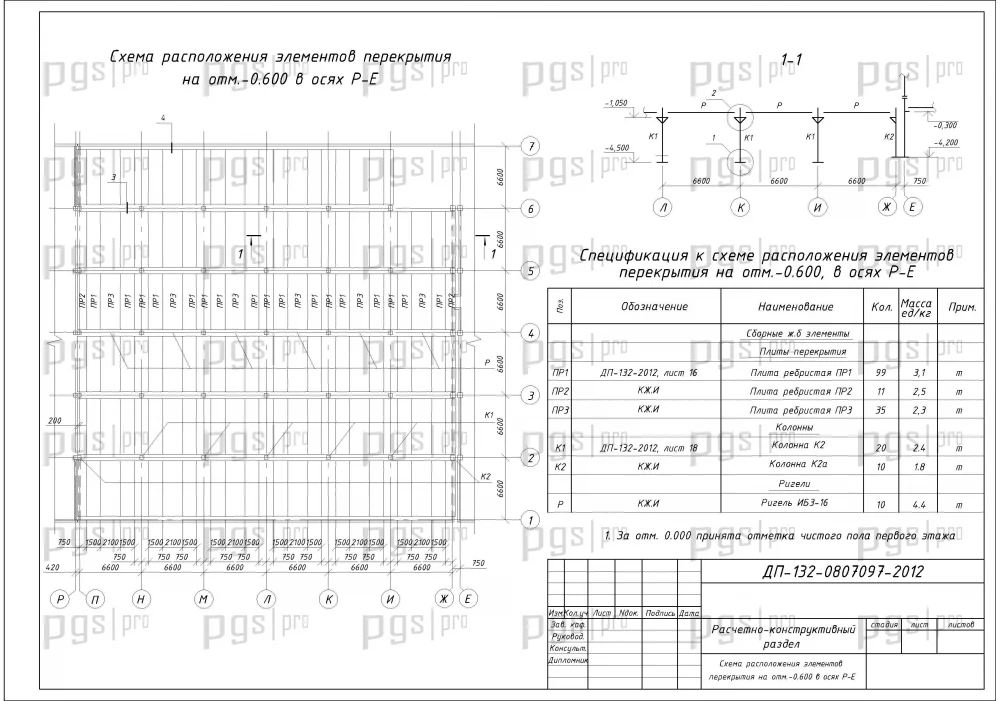

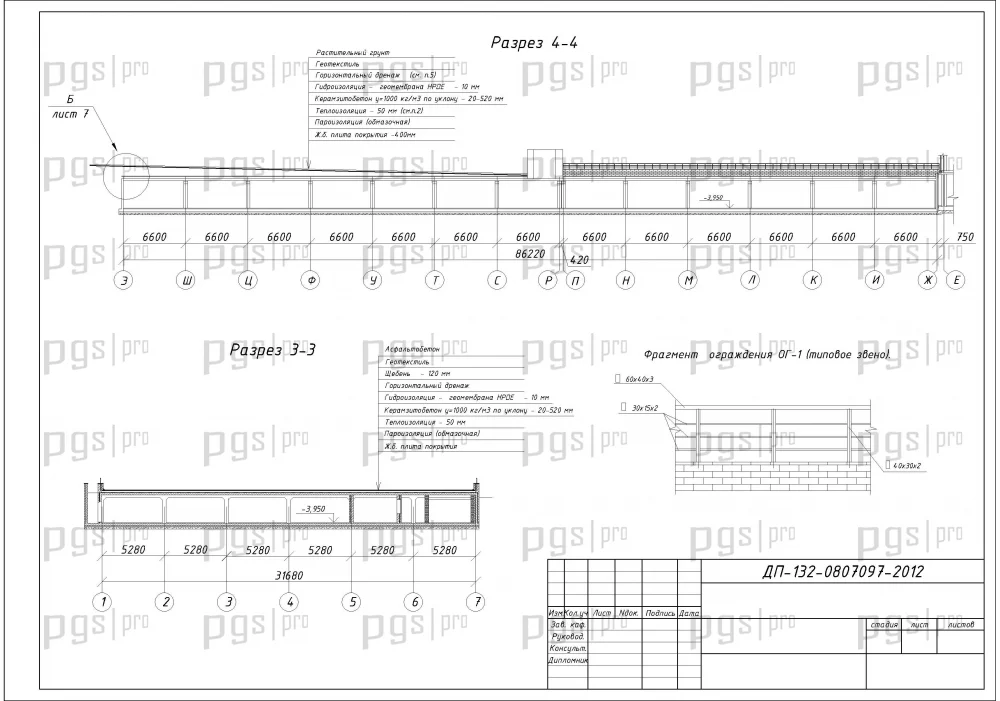

Состав графической части: фасады делового центра, генеральный и ситуационный план, план подземной автостоянки, план на отм. -3.700, план 1-го этажа, экспликации помещений, план 2-го этажа, разрезы здания, разрезы подземной парковки, узлы делового центра, конструирование фундаментов Фм1 и Фм2, конструирование ростверка Рм1, схема расположения фундаментов, узлы фундаментов, сравнение вариантов фундаментов, схема расположения элементов перекрытия, конструирование колонн К-1 и К-2, конструирование плит перекрытия, сечения узлы, ППР на монтаж плит перекрытия типового этажа, матрица объектного потока, сетевой график, стройгенплан делового центра.

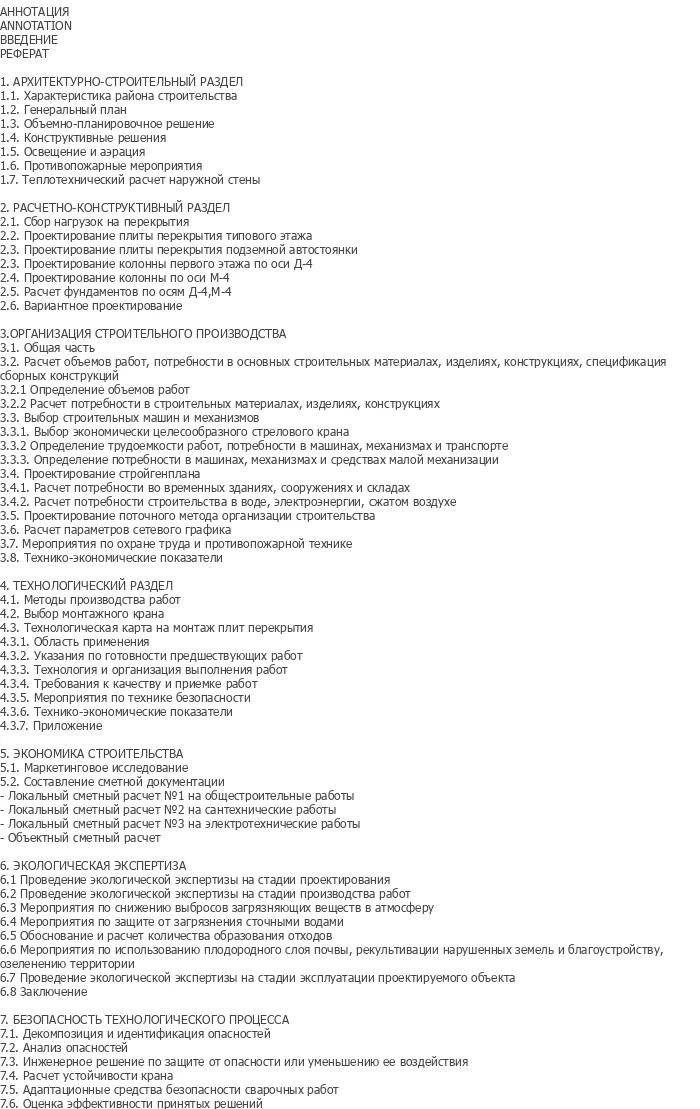

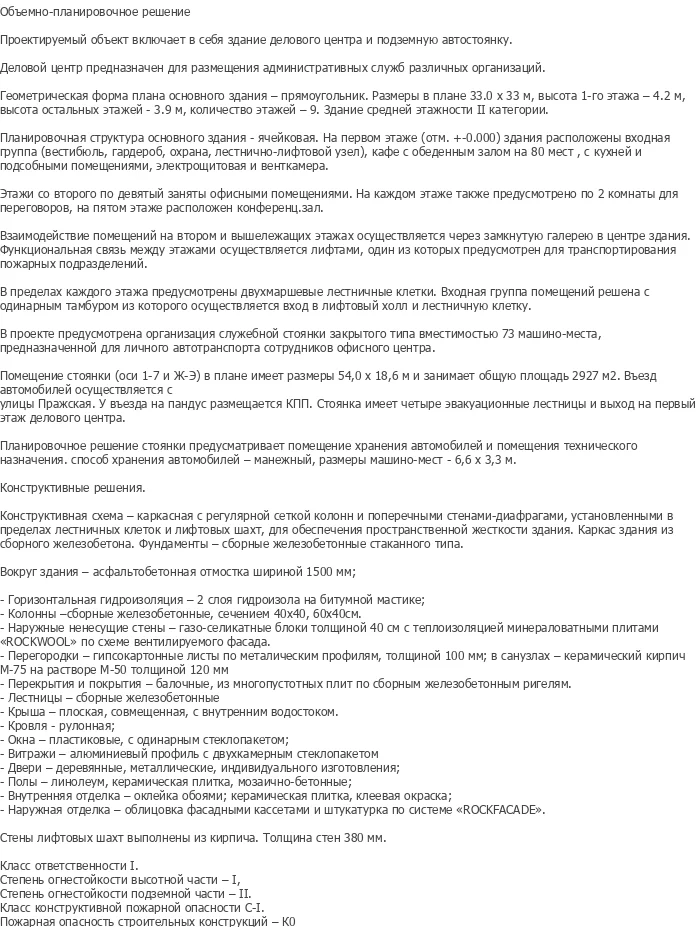

Состав пояснительной записки: аннотация, введение, реферат, архитектурно-строительный раздел (характеристика района строительства, генплан, объемно-планировочное решение, конструктивные решения, освещение и аэрация, противопожарные мероприятия, теплотехнический расчет наружной стены), расчетно-конструктивный раздел (сбор нагрузок, проектирование плит перекрытия, колонн, расчет фундаментов, вариантное проектирование), организация строительного производства (объемы работ, потребность в материалах, выбор машин и механизмов, проектирование стройгенплана, поточный метод, сетевой график, охрана труда, технико-экономические показатели), технологический раздел (методы производства работ, выбор монтажного крана, технологическая карта на монтаж плит перекрытия), экономика строительства (маркетинговое исследование, сметная документация), экологическая экспертиза, безопасность технологического процесса.

Проектируемый объект — девятиэтажный офисный центр с подземной автостоянкой, предназначенный для размещения административных служб различных организаций. Данный ПГС дипломный проект разработан с учетом современных требований к функциональности, безопасности и эстетике многоэтажных общественных зданий. Здание средней этажности II категории имеет планировочную структуру ячеечного типа с размерами в плане 33,0 × 33 м и высотой 39,9 м.

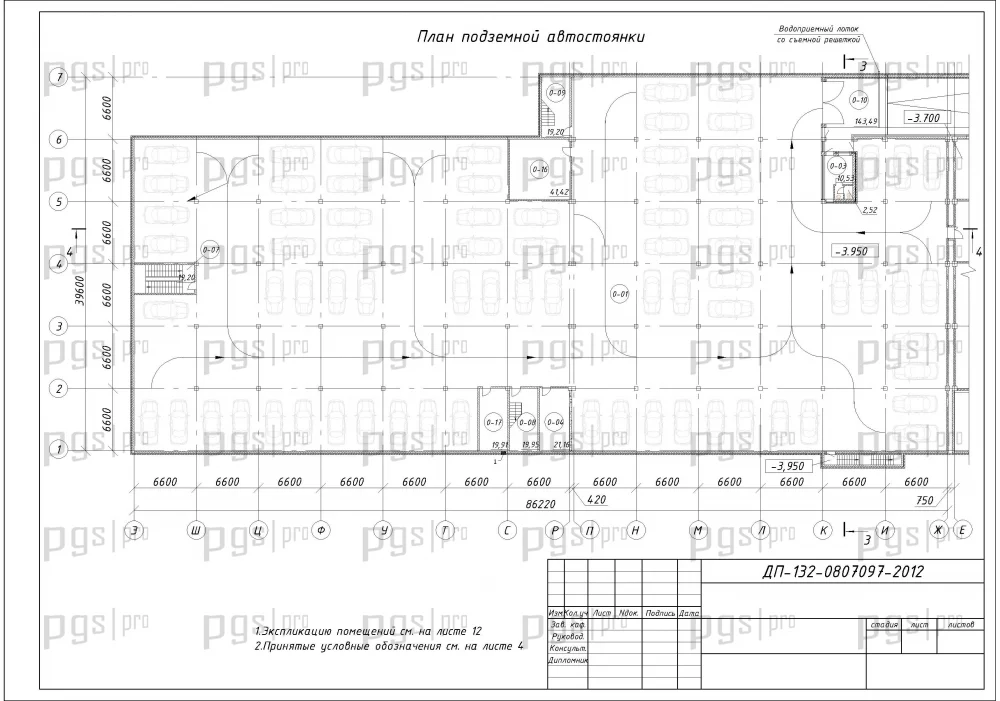

Особенность проекта — наличие подземной автостоянки закрытого типа вместимостью 73 машино-места для личного автотранспорта сотрудников офисного центра. Помещение стоянки имеет размеры 54,0 × 18,6 м и занимает общую площадь 2927 м². Въезд на автостоянку осуществляется с улицы Пражская, выезд — на улицу Делового центра. Стоянка имеет четыре эвакуационные лестницы и выход на первый этаж делового центра.

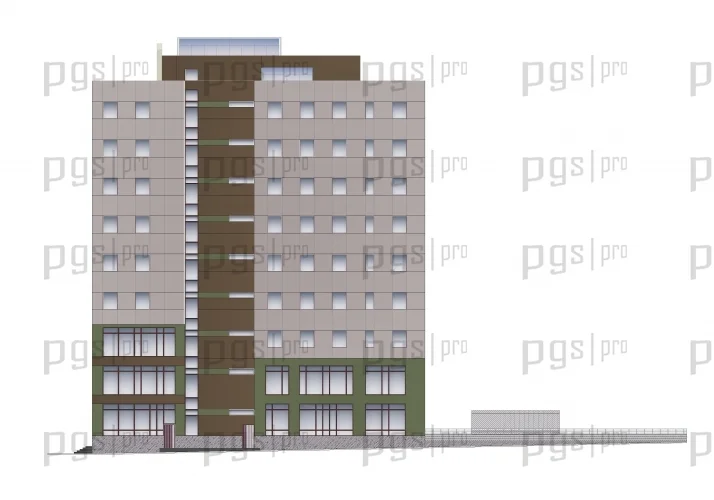

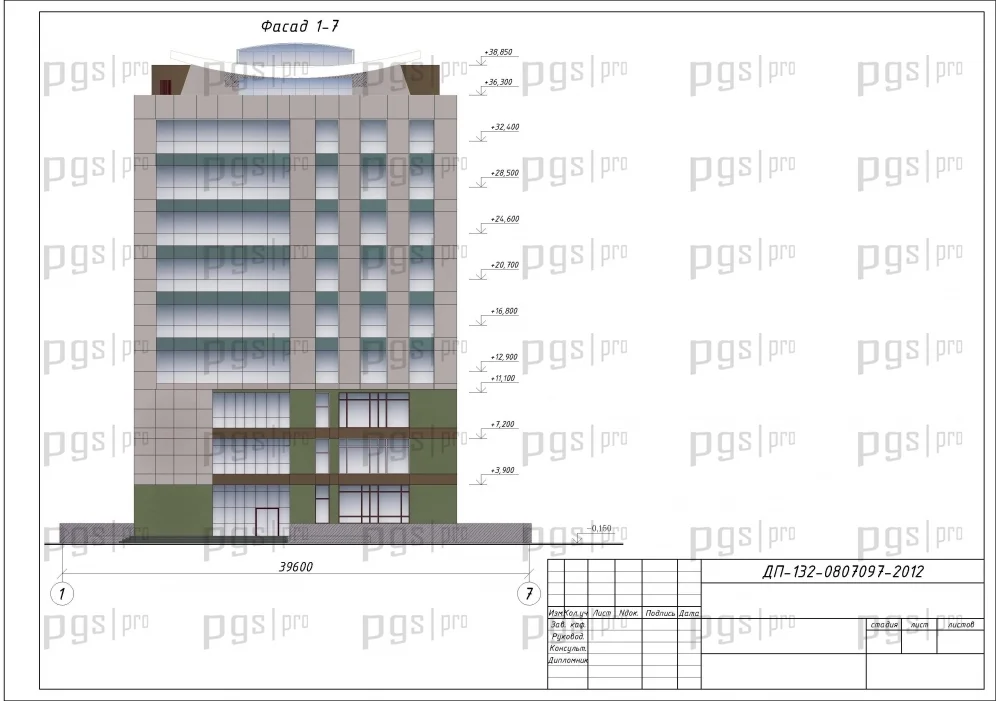

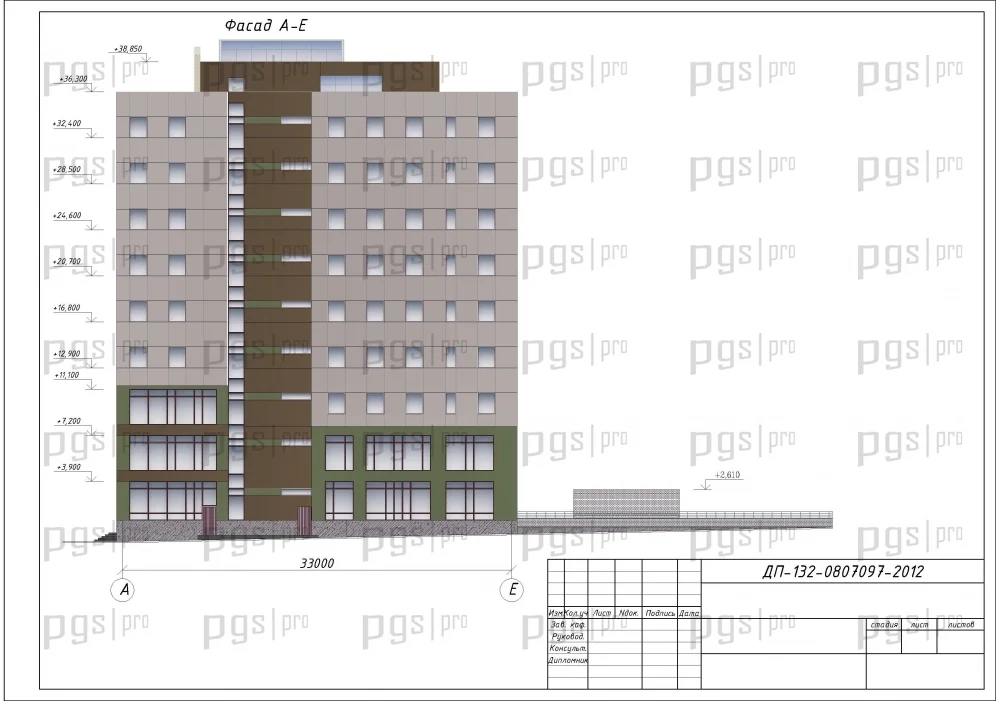

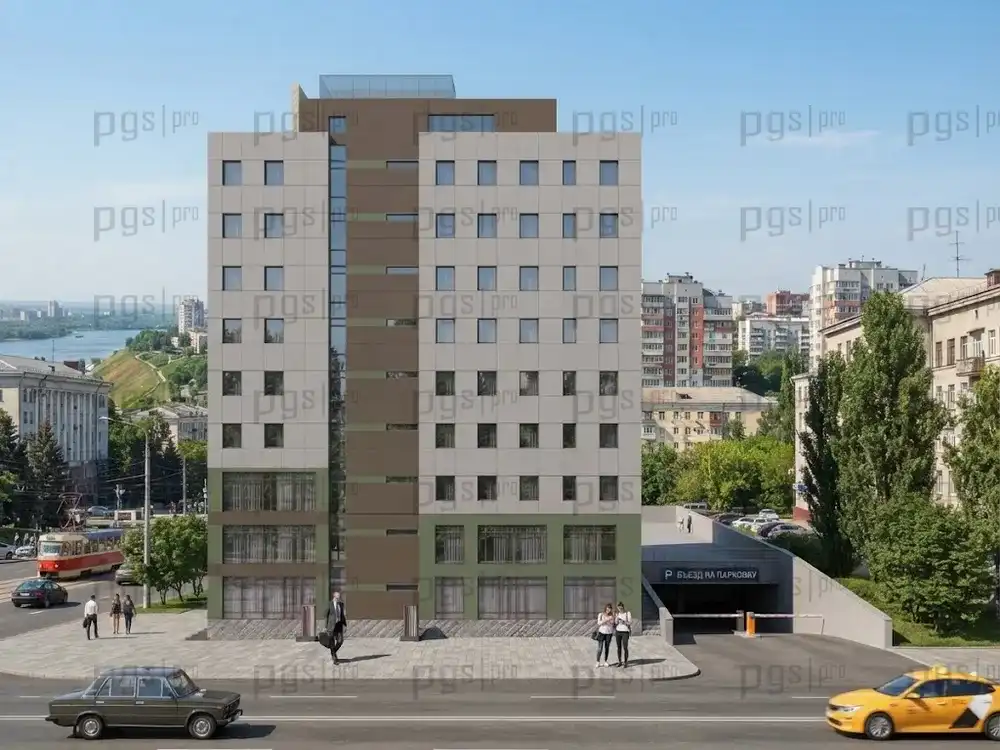

Архитектурный облик здания формируется прямоугольной геометрией основного объема с вертикальным акцентом лифтовой шахты и цокольной частью с витражным остеклением. Наружная отделка выполнена по системе «ROCKFACADE» с применением фасадных кассет и штукатурки. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1266 предлагает оптимальное соотношение цены и качества.

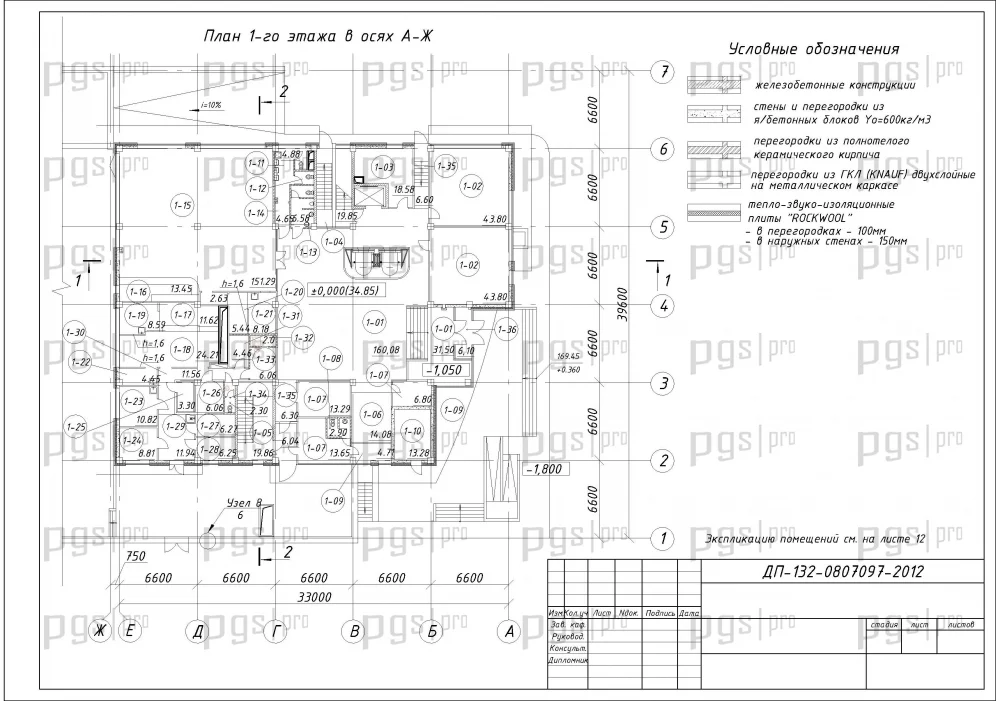

Планировочная структура основного здания — ячеечная. На первом этаже (отм. +0,000) здания расположены входная группа (вестибюль, гардероб, охрана, лестнично-лифтовой узел), кафе с обеденным залом на 80 мест с кухней и подсобными помещениями, электрощитовая и венткамера. Высота первого этажа — 4,2 м.

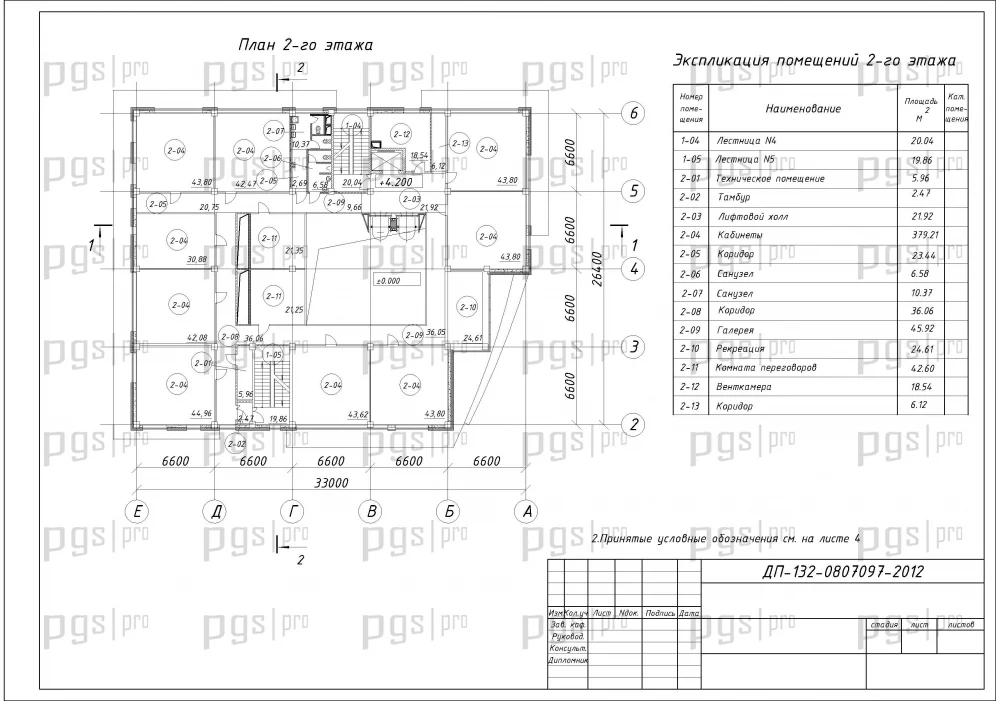

Этажи со второго по девятый заняты офисными помещениями. На каждом этаже предусмотрено по 2 комнаты для переговоров, на пятом этаже расположен конференц-зал. Взаимодействие помещений на втором и вышележащих этажах осуществляется через замкнутую галерею в центре здания. Функциональная связь между этажами осуществляется лифтами, один из которых предусмотрен для транспортирования пожарных подразделений.

В пределах каждого этажа предусмотрены двухмаршевые лестничные клетки. Входная группа помещений решена с одинарным тамбуром из которого осуществляется вход в лифтовый холл и лестничную клетку. Планировочное решение стоянки предусматривает помещение хранения автомобилей и помещения технического назначения. Способ хранения автомобилей — манежный, размеры машино-мест — 6,6 × 3,3 м.

Конструктивная схема — каркасная с регулярной сеткой колонн и поперечными стенами-диафрагмами, установленными в пределах лестничных клеток и лифтовых шахт, для обеспечения пространственной жесткости здания. Каркас здания — сборный железобетон. Фундаменты — сборные железобетонные стаканного типа.

Основные конструктивные и защитные решения:

• Вокруг здания — асфальтобетонная отмостка шириной 1500 мм;
• Горизонтальная гидроизоляция — 2 слоя гидроизола на битумной мастике;
• Колонны — сборные железобетонные, сечением 40×40, 60×40 см;
• Наружные несущие стены — газо-силикатные блоки толщиной 40 см с теплоизоляцией минераловатными плитами «ROCKWOOL» по схеме вентилируемого фасада;
• Перегородки — гипсокартонные листы по металлическим профилям, толщиной 100 мм; в санузлах — керамический кирпич М-75 на растворе М-50 толщиной 120 мм;
• Перекрытия и покрытия — балочные, из многопустотных плит по сборным железобетонным ригелям;
• Лестницы — сборные железобетонные;
• Крыша — плоская, совмещенная, с внутренним водостоком;
• Кровля — рулонная;
• Окна — пластиковые, с одинарным стеклопакетом;
• Витраж — алюминиевый профиль с двухкамерным стеклопакетом;
• Двери — деревянные, металлические, индивидуального изготовления;
• Полы — линолеум, керамическая плитка, мозаично-бетонные;
• Внутренняя отделка — оклейка обоями, керамическая плитка, клеевая окраска;
• Наружная отделка — облицовка фасадными кассетами и штукатурка по системе «ROCKFACADE».

Степень огнестойкости высотной части — I, степень огнестойкости подземной части — II. Класс конструктивной пожарной опасности С-I, пожарная опасность строительных конструкций — К0. Класс ответственности здания — I. Степень долговечности штукатурных работ выполнена из кирпича, толщина стен 380 мм.

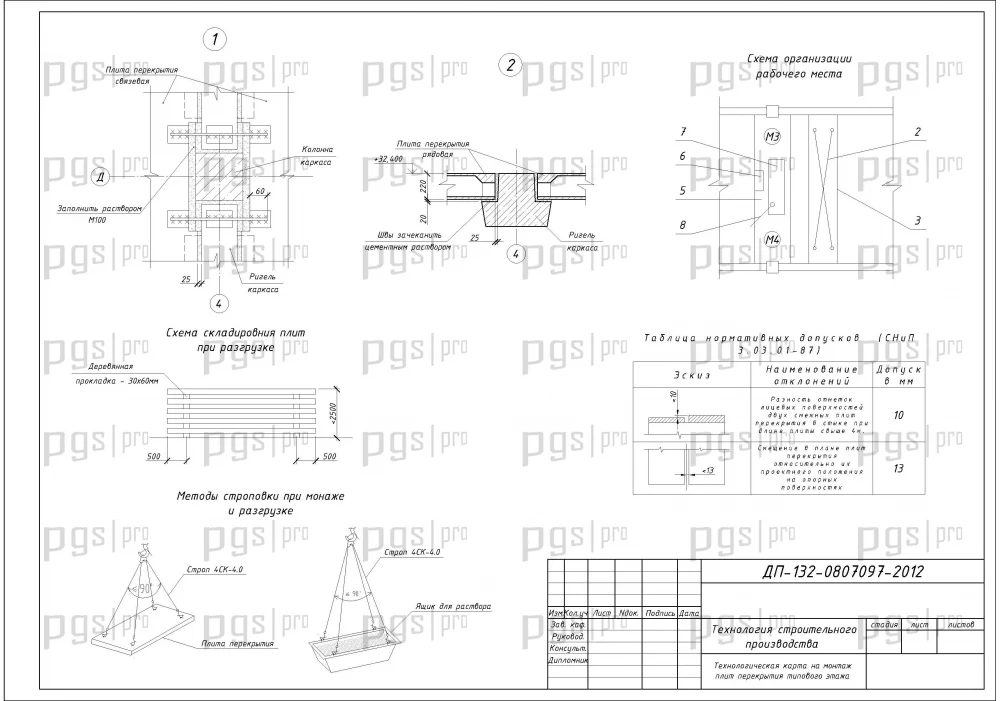

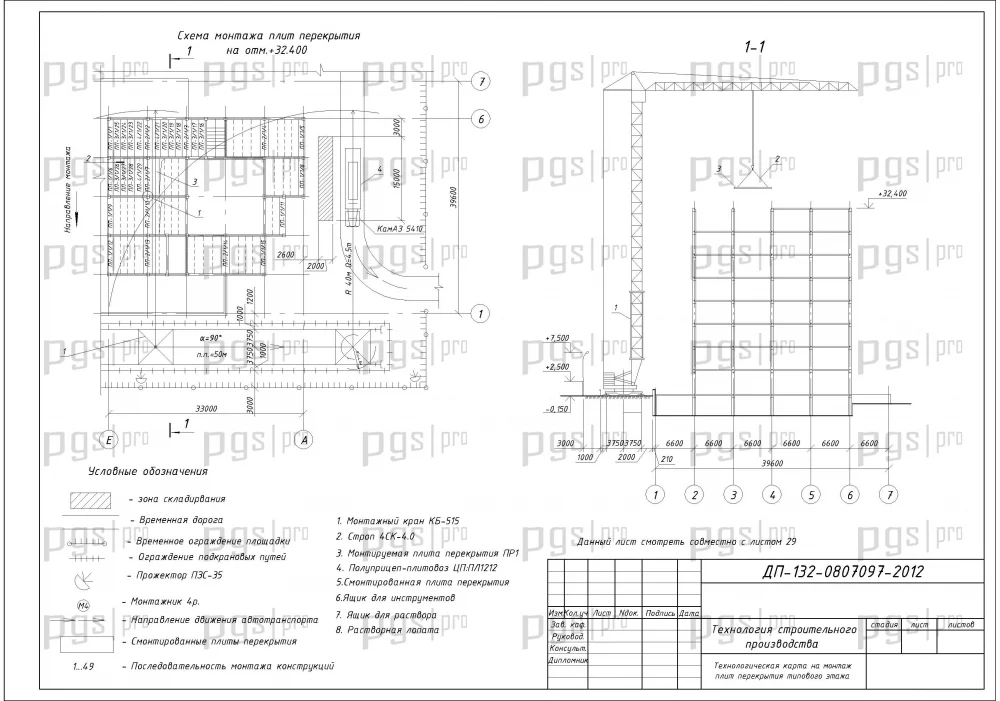

Технологический раздел проекта включает методы производства работ, обоснование выбора монтажного крана и технологическую карту на монтаж плит перекрытия типового этажа. Технологическая карта содержит область применения, указания по готовности предшествующих работ, технологию и организацию выполнения работ, требования к качеству и приемке работ, мероприятия по технике безопасности и технико-экономические показатели.

Организационный раздел содержит расчет объемов работ, потребности в основных строительных материалах, изделиях и конструкциях, спецификацию сборных конструкций, выбор строительных машин и механизмов, обоснование выбора экономически целесообразного стрелового крана, определение трудоемкости работ и потребности в рабочих, проектирование стройгенплана, расчет потребности во временных зданиях и складах, расчет потребности строительства в воде, электроэнергии и сжатом воздухе, проектирование поточного метода организации строительства, расчет параметров сетевого графика, мероприятия по охране труда и противопожарной технике.

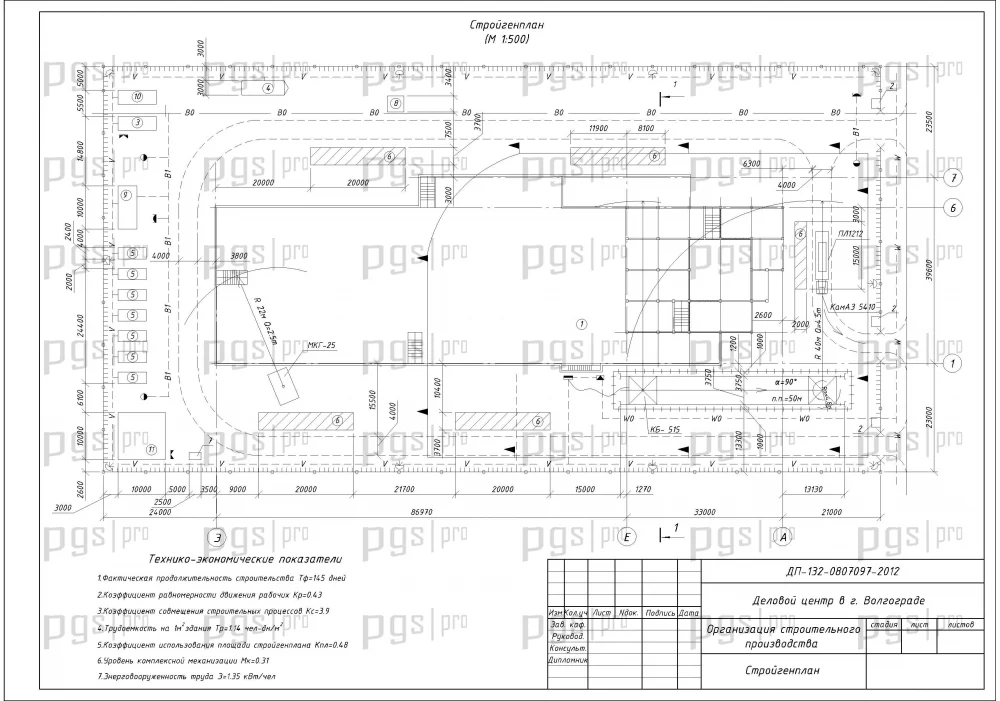

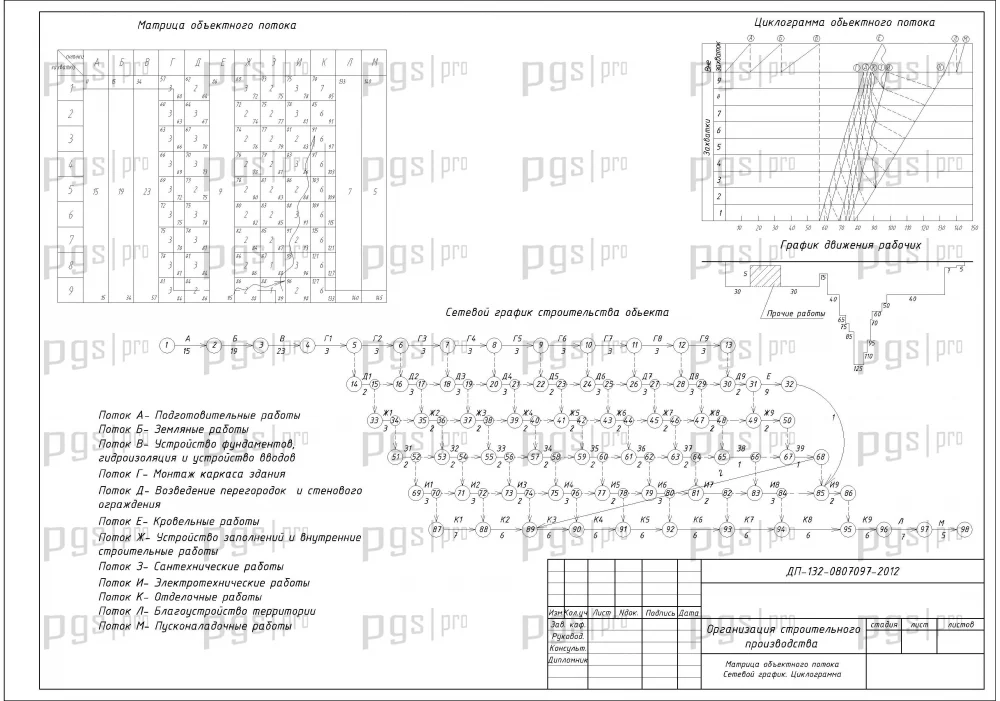

В состав графической части включены матрица объектного потока и сетевой график, обеспечивающие оптимизацию организации строительного процесса. Строительный генплан содержит размещение временных зданий, складов, дорог и коммуникаций с учетом ограничений строительной площадки в условиях плотной городской застройки.

Диплом №1266 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 30 листов графической части и развернутая пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Сложный архитектурный объект: многоэтажное общественное здание с подземной автостоянкой — демонстрация комплексного подхода к проектированию.
• Разнообразие конструкций: стаканные фундаменты, сборный железобетонный каркас, балочные перекрытия, вентилируемый фасад — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж плит перекрытия, сетевой график, строительный генплан, технико-экономические показатели.
• Уникальные функциональные зоны: кафе на 80 мест, конференц-зал, офисные помещения с комнатами для переговоров, подземная парковка на 73 машино-места.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по экологической экспертизе и безопасности технологического процесса.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1266 по доступной цене — 6 000 рублей.
