Дипломный проект №1268 «Торговый комплекс с подземной стоянкой в г. Воронеж» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий и предназначен для размещения торговых, административных и сервисных функций с подземной автостоянкой. Проект выполнен с учетом городских условий застройки г. Воронеж и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

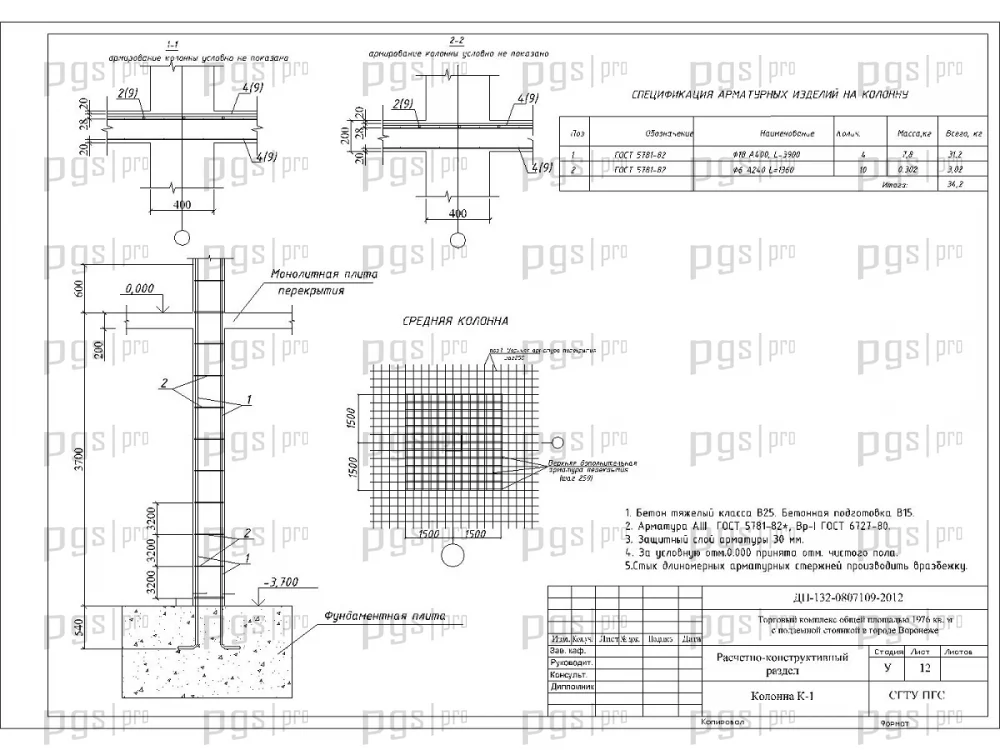

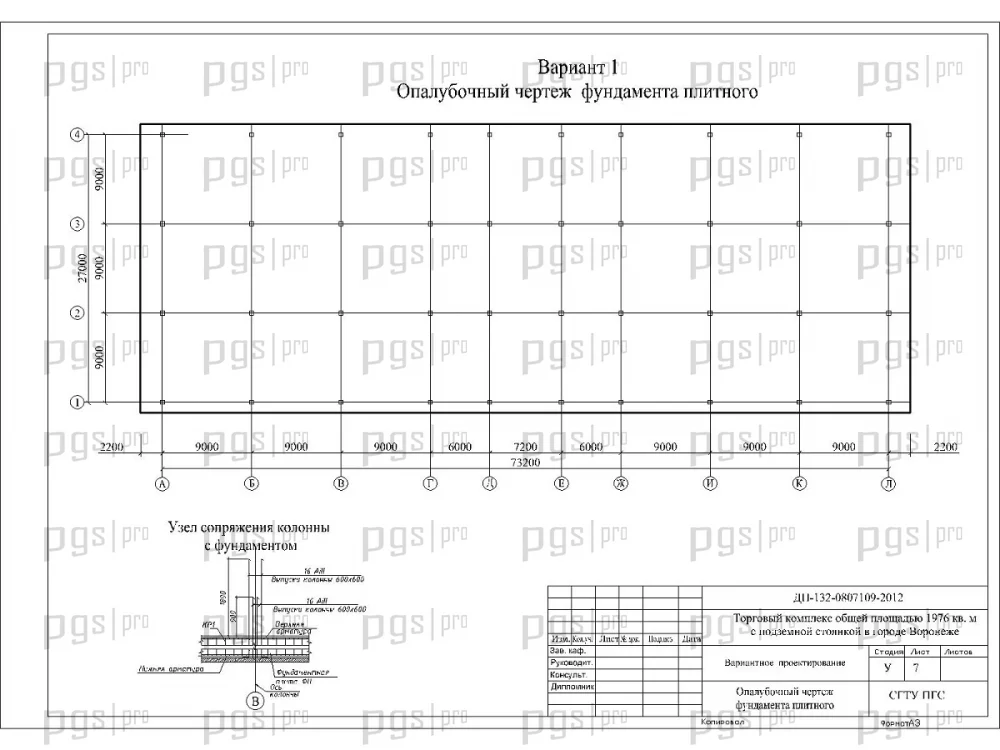

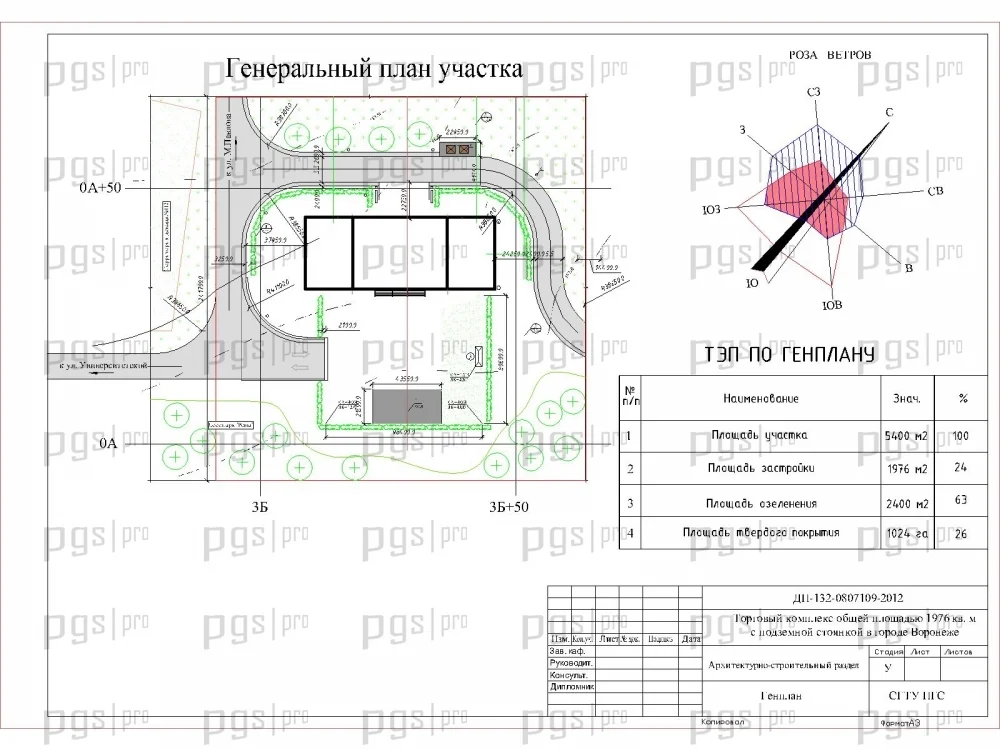

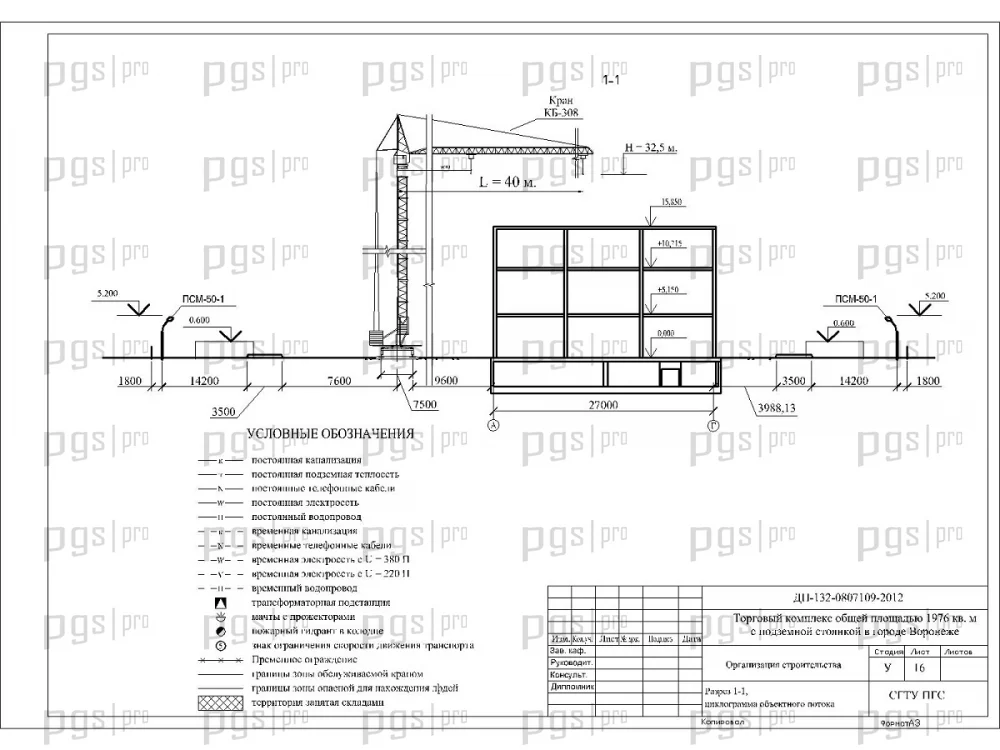

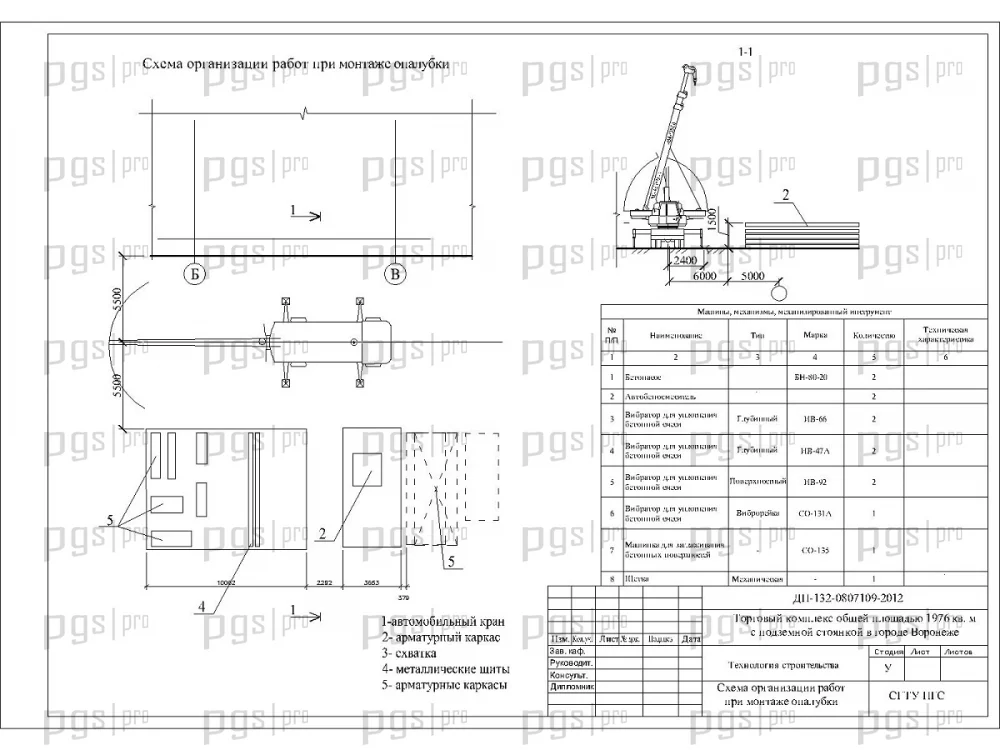

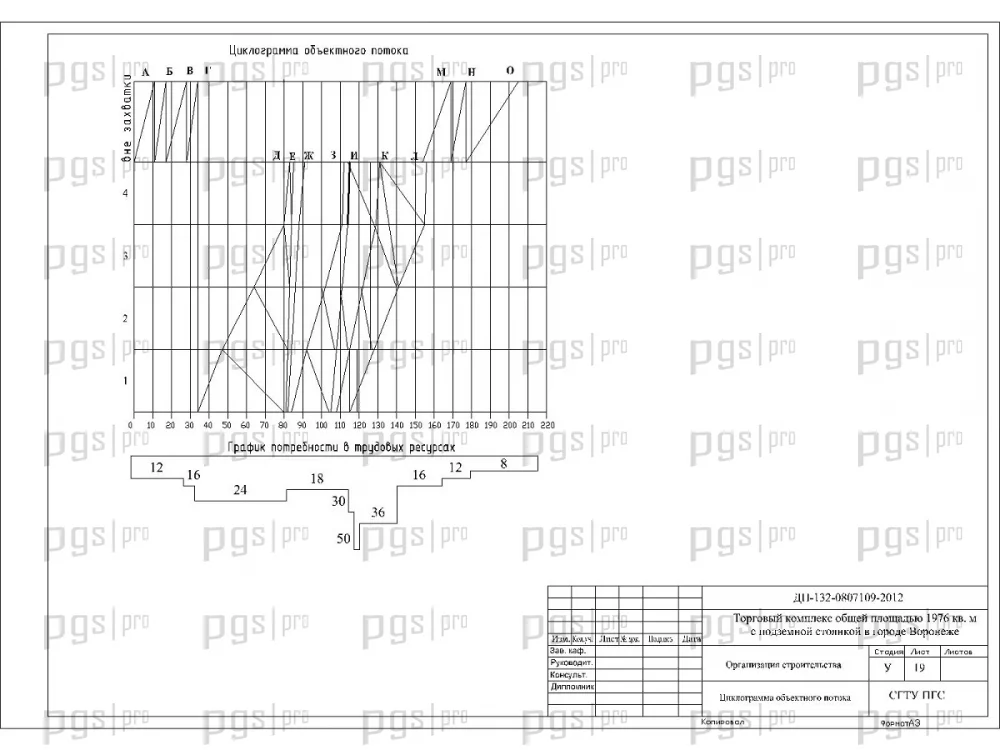

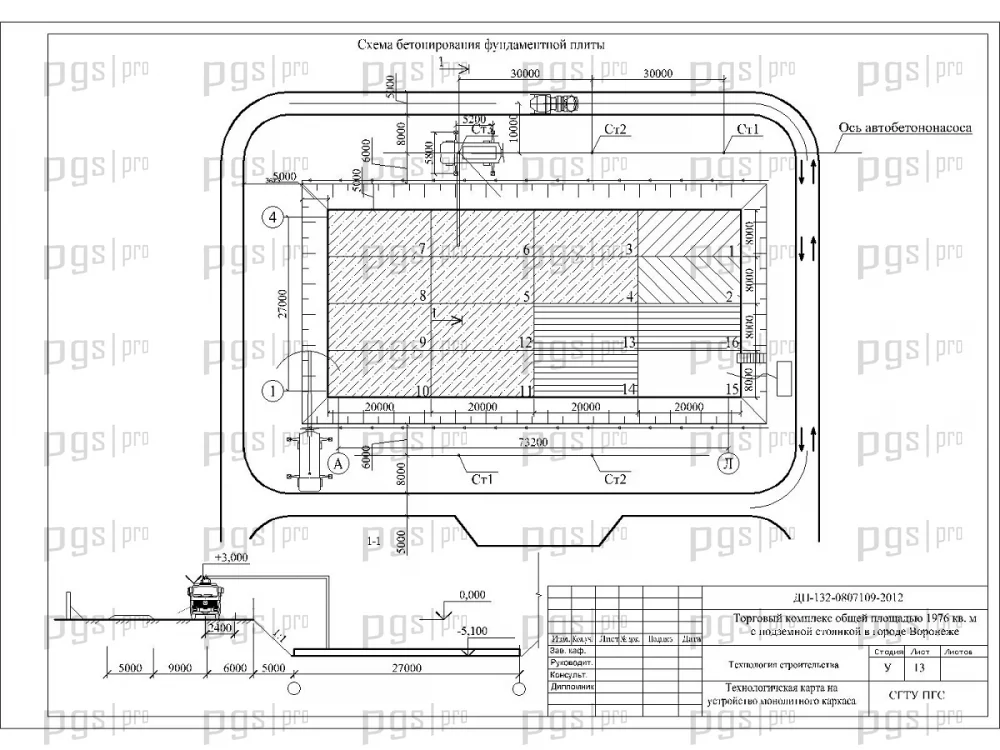

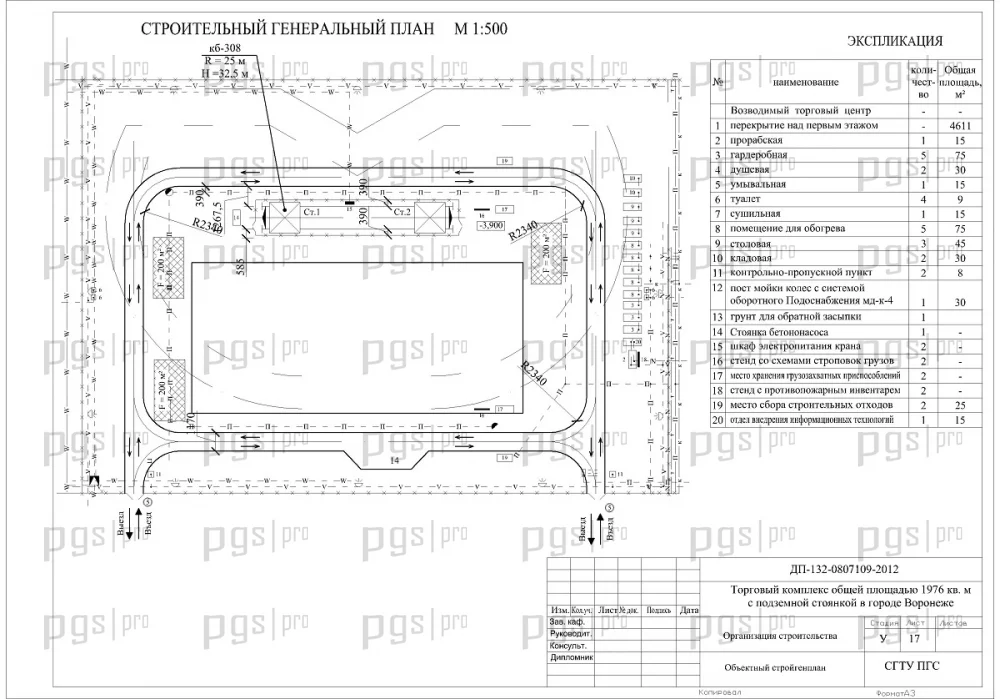

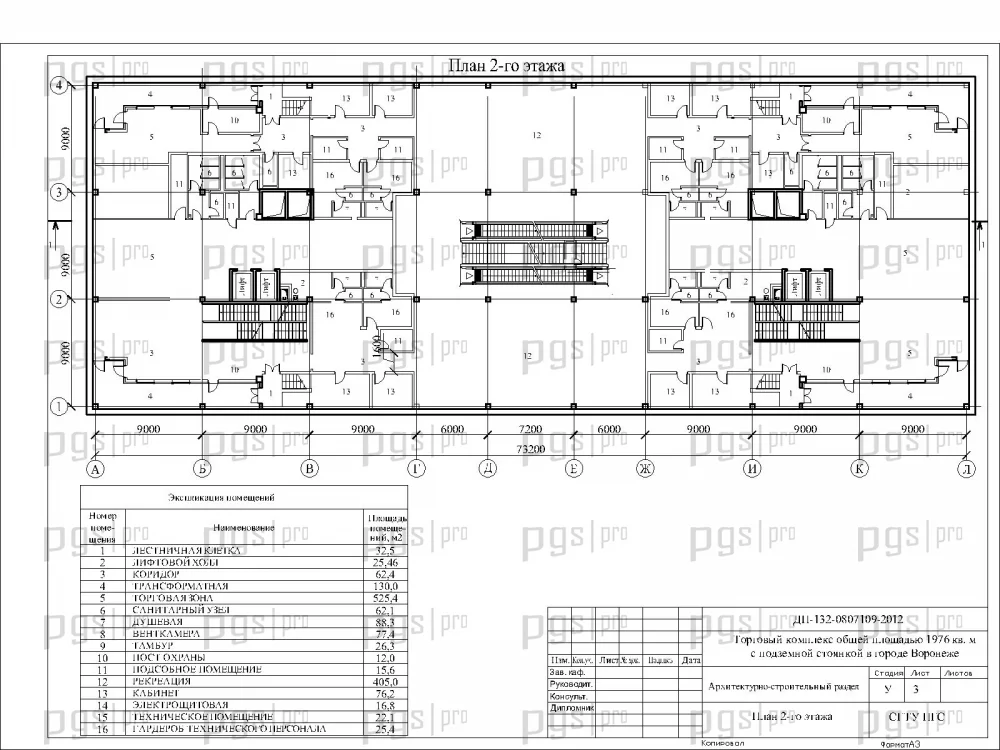

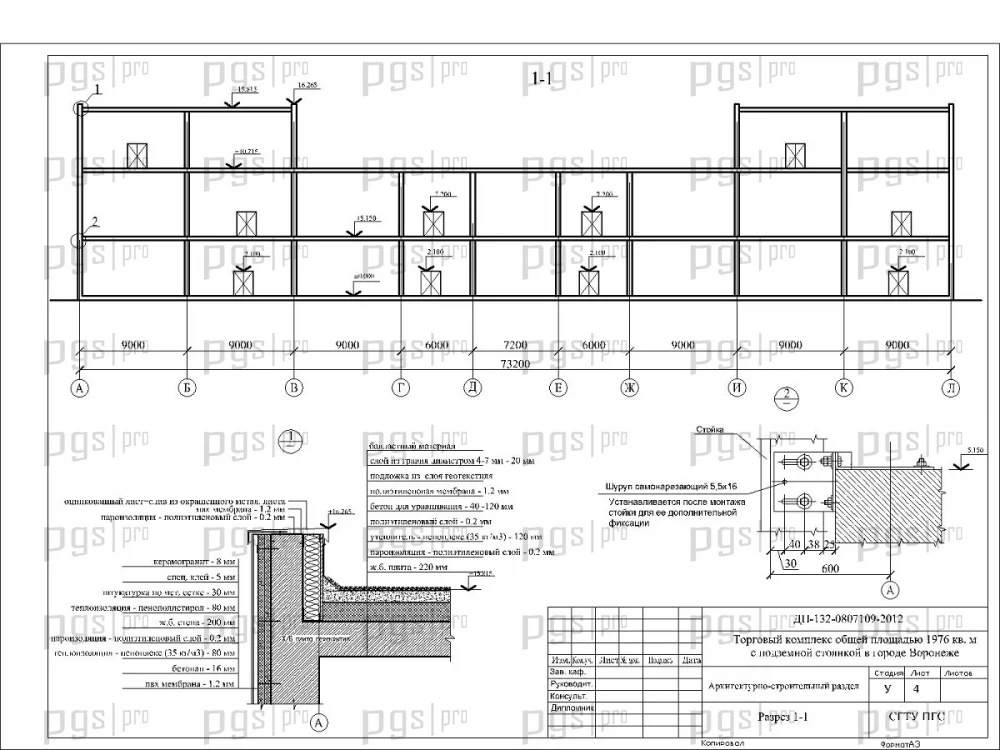

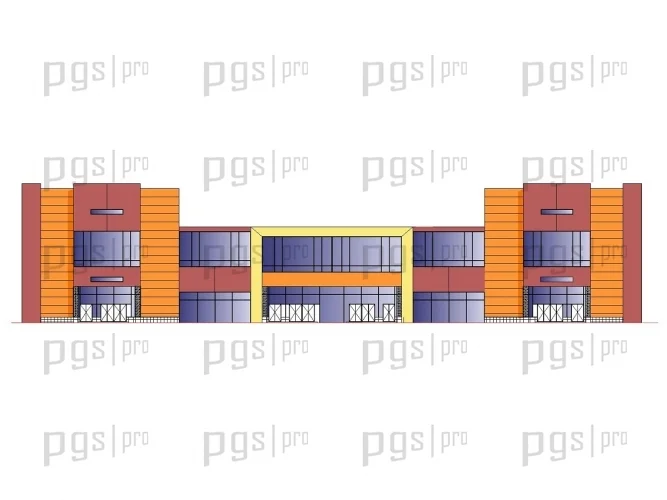

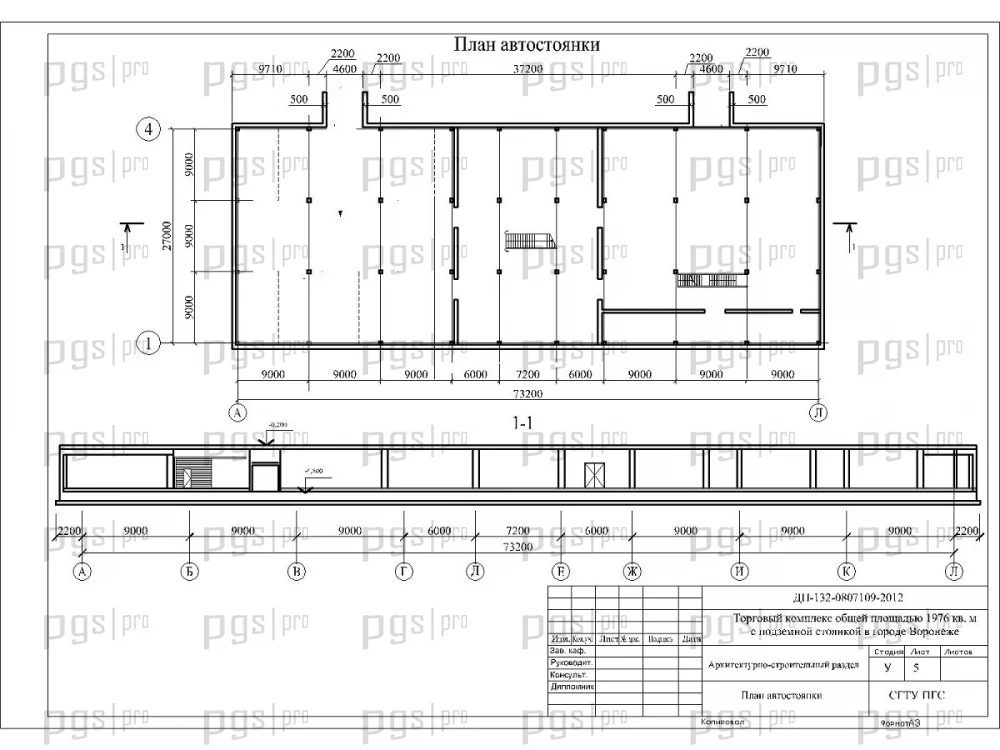

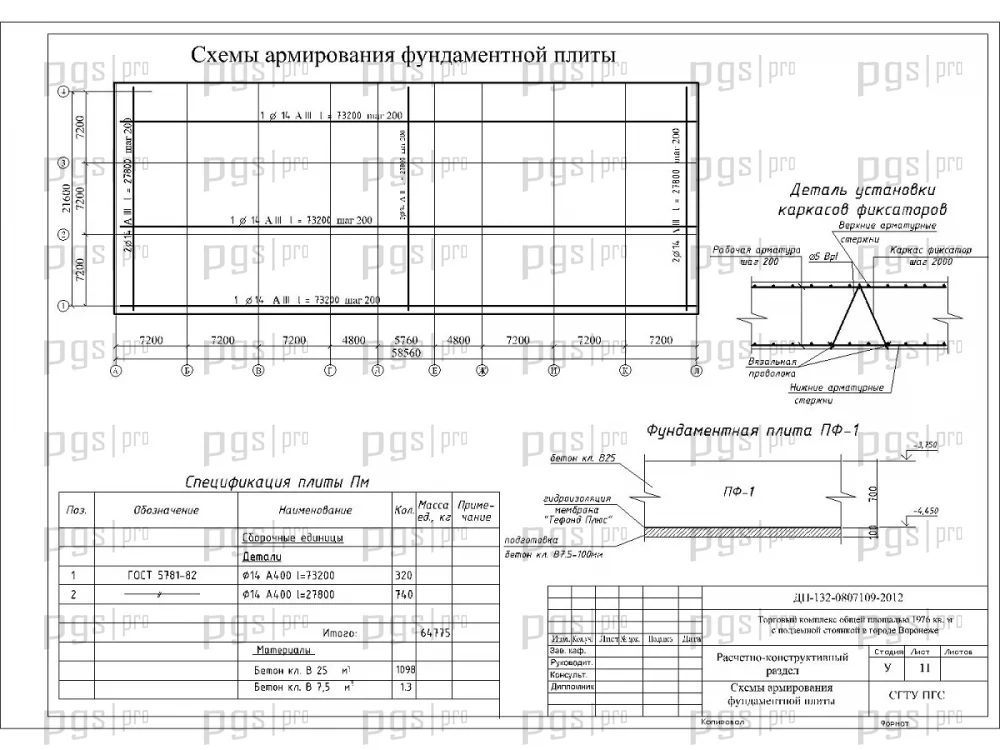

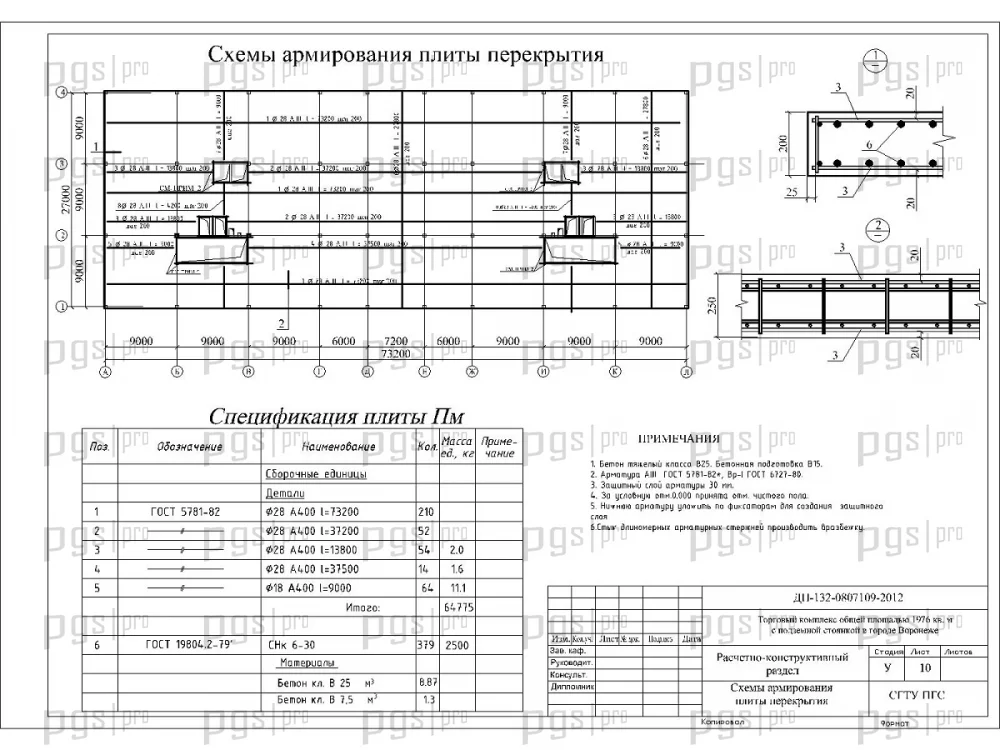

Состав графической части: генеральный план, фасад, план 2 этажа, разрез, план автостоянки, план кровли, опалубочный чертеж плитного фундамента, свайно-плитный фундамент из буронабивных свай, свайный фундамент из забивных свай, расчет колонн, схема армирования фундаментной плиты, схема армирования плиты перекрытия, технологические карты на устройство монолитного каркаса, организация строительства, схема организации работ при монтаже опалубки, матрица объектного потока, сетевой график строительства, циклограмма объекта потока, стройгенплан.

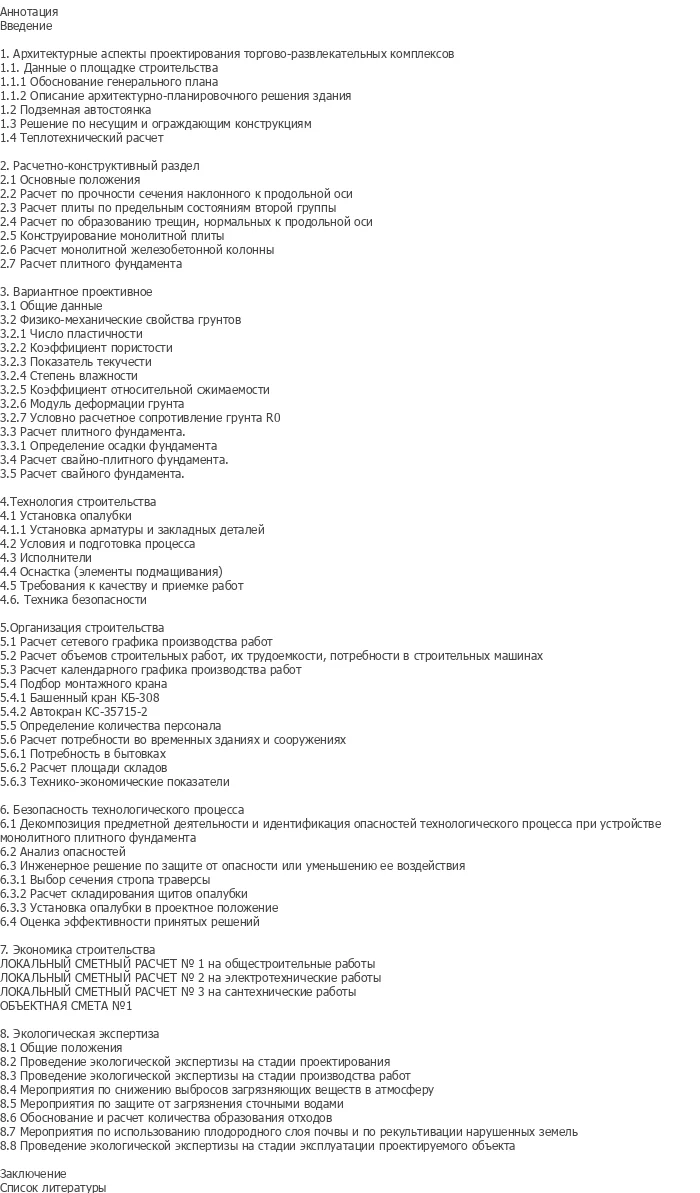

Состав пояснительной записки: архитектурные аспекты проектирования торгово-развлекательных комплексов, расчетно-конструктивный раздел, вариантное проектирование, технология строительства, организация строительства, безопасность технологического процесса, экономика строительства, экологическая экспертиза.

Проектируемый объект — торговый комплекс с подземной стоянкой в г. Воронеж, предназначенный для размещения торговых, административных и сервисных функций. Данный шаблон проекта разработан с учетом современных требований к функциональности, энергоэффективности и эстетике городской застройки. Особенность проекта — наличие подземной автостоянки на 80 машино-мест, непосредственно связанной с надземной частью здания.

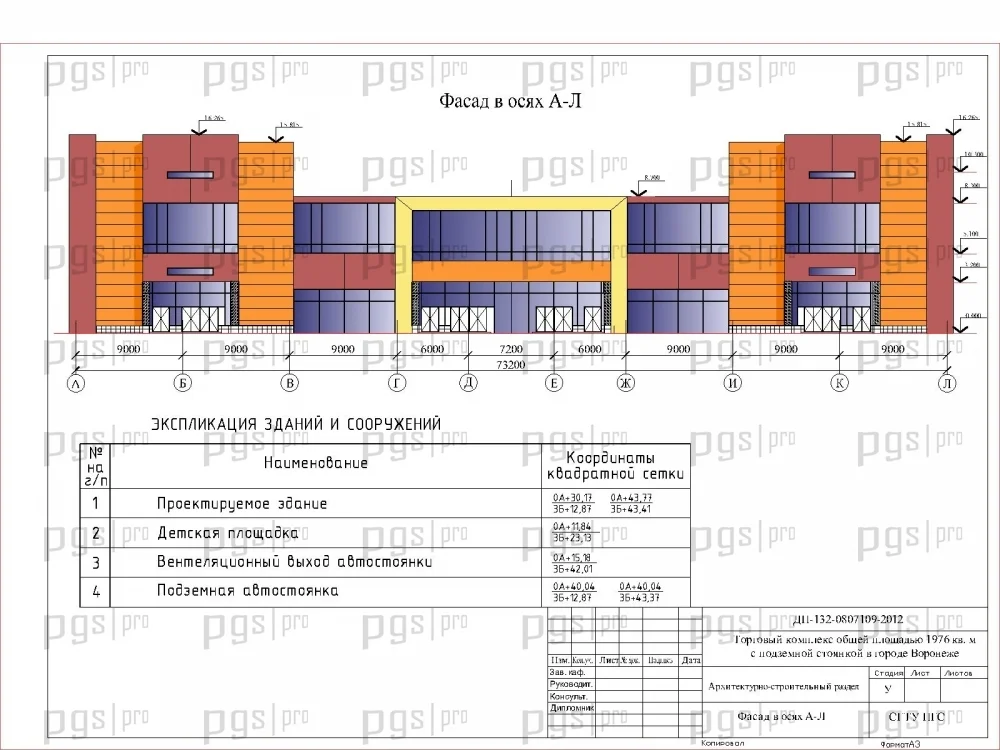

Архитектурный облик здания формируется фасадами с отделкой «сэндвич» панелями FTU марки Trimo, алюминиевыми композитными панелями алюкобонд и кассетным остеклением фасадов системы CW50 фирмы Reynaers. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1268 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены поэтажно с четким зонированием торговой, административной и сервисной функций. Торговый центр имеет 3 надземных этажа и 1 подземный. Размеры надземной части в осях «А»-«Л» — 73,7 м, в осях «1»-«4» — 27 м.

Первый этаж: два крупных бутика каждый с площадью более 750 кв.м, бутики с площадями менее 100 кв.м, лекторий, кинозал, мультибрендовый магазин, бутики парикмахерской, бутик арт-галереи, кабинет администратора, туалеты, камеры вентиляции и кондиционирования, раздевалки, подсобные помещения.

Второй этаж: кабинет генерального директора, бухгалтерия, кабинет инженеров, кабинет главного инженера и начальника службы эксплуатации, кабинеты менеджеров, комнаты для деловых переговоров, комната матери и ребенка, бутики, ресторан, электрощитовые, вентиляционные камеры, туалеты, подсобные помещения.

Третий этаж: пункты быстрого питания, помещение для боулинга, зал для занятий бодибилдингом и фитнесом, электрощитовые, вентиляционные камеры, туалеты, помещение сотовой связи, подсобные помещения.

Подземная автостоянка разделена на 2 отсека: служебная — рассчитана на 80 машино-мест. Имеет 3 пожарных отсека, с улицей соединен 1-й пожарный отсек двухпутной рампой, оборудованной шлагбаумом и пунктом контроля. Движение автомобилей — одностороннее. Здесь также расположены различные технические помещения: туалеты мужской и женский, насосные пожаротушения и откачки грунтовых вод, электрощитовые, путь к лифтовым холлам, проходят через тамбур-шлюзы. На кровлю можно подняться по 5-ти лестничным клеткам. В торговом центре работают 4 лифта, с их помощью можно быстро и комфортно перемещаться между этажами, они также являются необходимыми механизмами для инвалидов-колясочников.

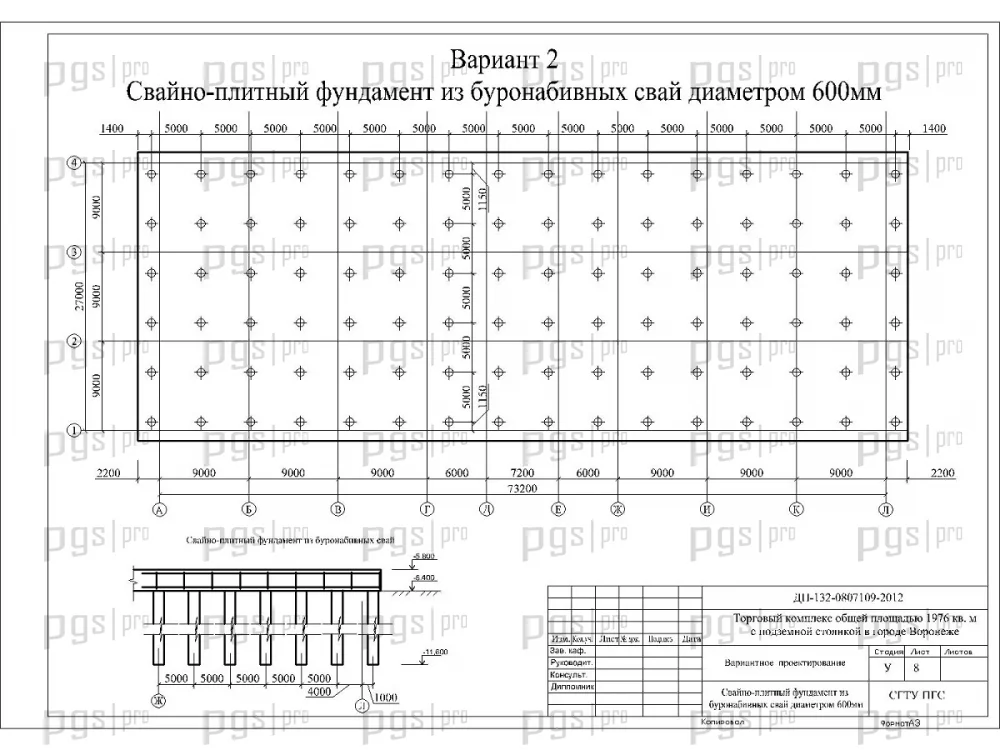

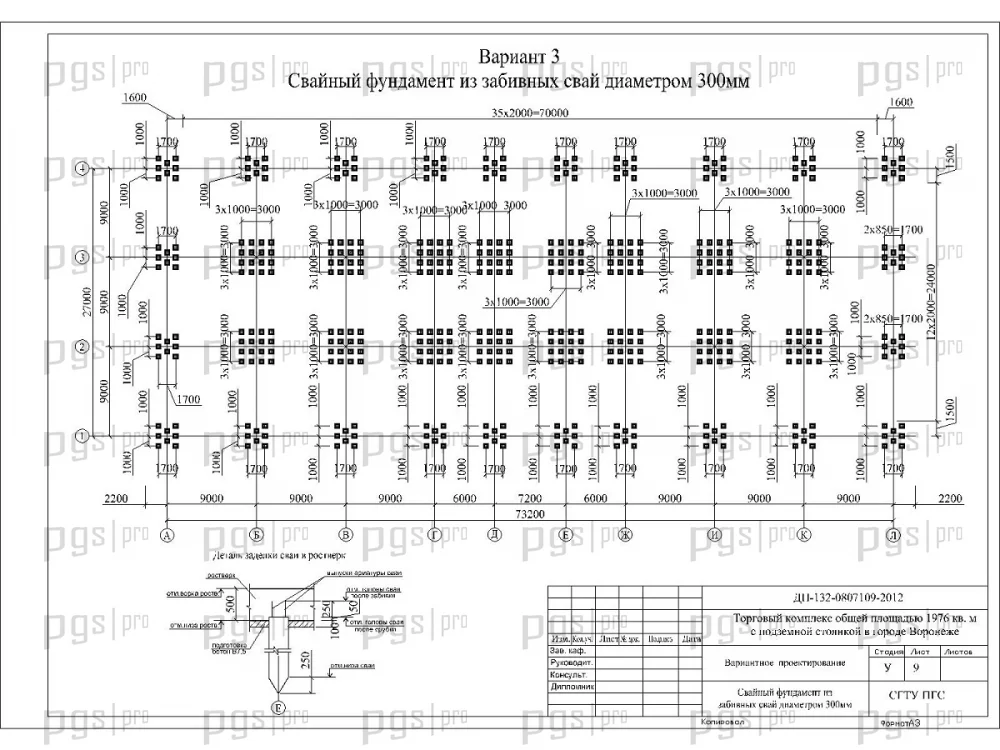

Железобетонный каркас: колонны — 40 х 400 мм, наружные стены — 200 мм, перекрытия — 220 мм. Фундамент запроектирован в виде сплошной монолитной железобетонной плиты толщиной 800 мм. Рассмотрены варианты фундаментов: свайно-плитный из буронабивных свай диаметром 600 мм и свайный из забивных свай диаметром 300 мм.

Наружные стены: стеновые «сэндвич» панели FTU преимущественно применяются для ограждения фасадов, возведения перегородок, потолков. Такие панели используются для строительства производственных, административно-хозяйственных, офисных, спортивных, культурно-зрелищных, торговых и других сооружений. Панель составлена из двух слоев низко профилированного, по обеим сторонам оцинкованного и окрашенного стального листа и конструктивного слоя утеплителя из негорючей ламинированной минеральной ваты класса А1 (НГ). Все три слоя плотно склеиваются в панель, что обеспечивает ее высокую прочность и долговечность.

Подземная часть: конструкция наружной стены включает уплотненную песчаную подсыпку, слой DELTA-DRAIN, теплоизоляцию — пеноплекс 50 мм, гидроизоляцию оклеечную — изопласт 2 слоя, гидроизоляцию обмазочную — битумный праймер 2 раза, железобетонная стена — 300 мм. Конструкция пола: упрочняющее покрытие 3 мм, армированный бетон 150 мм, ПВХ пленка 1 слой, подсыпка песком 150 мм, железобетонная фундаментная плита 800 мм, защитный слой — цементно-песчаная стяжка 30 мм, гидроизоляция оклеечная — изопласт 2 слоя, бетонная подготовка 100 мм, уплотненная песчаная подсыпка 100 мм.

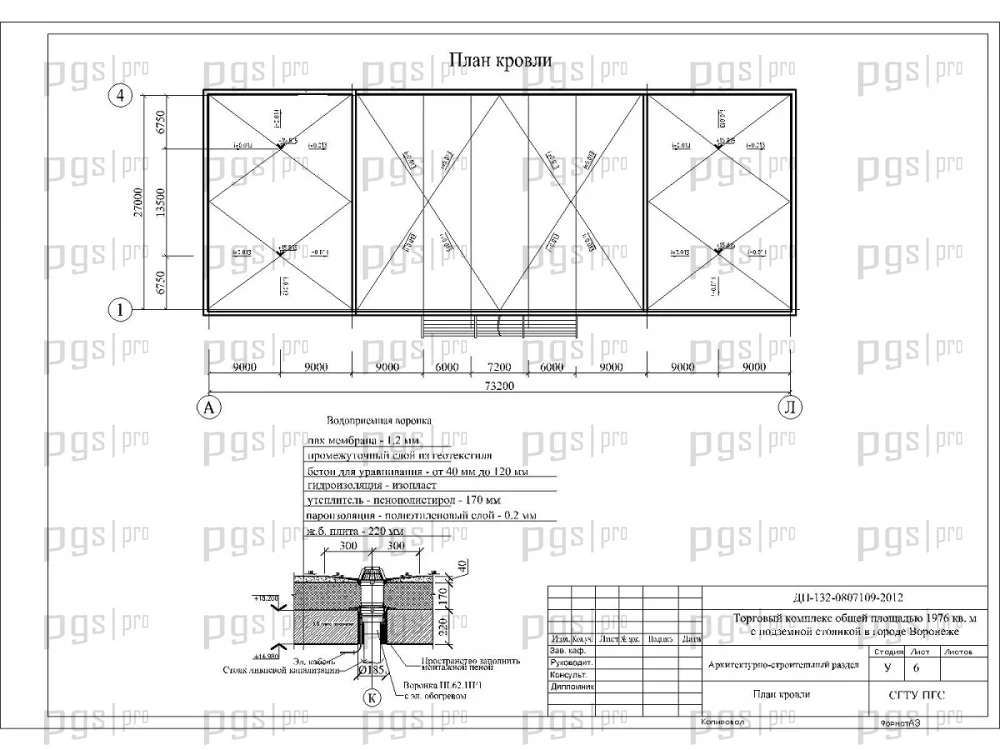

Конструкция кровли: эластичный материал 2 слоя, подложка из геотекстиля 1 слой, ПВХ мембрана, бетон по крупке, гидроизоляция оклеечная — изопласт 2 слоя, теплоизоляция — пеноплекс 170 мм, пароизоляция — полиэтилен 1 слой, железобетонная плита 220 мм.

Внутренние перегородки выполняются в основном из газобетонных блоков, реже из кирпича и гипсокартона. Лифтовые шахты и лестничных клеток из монолитного железобетона как единое целое с каркасом здания.

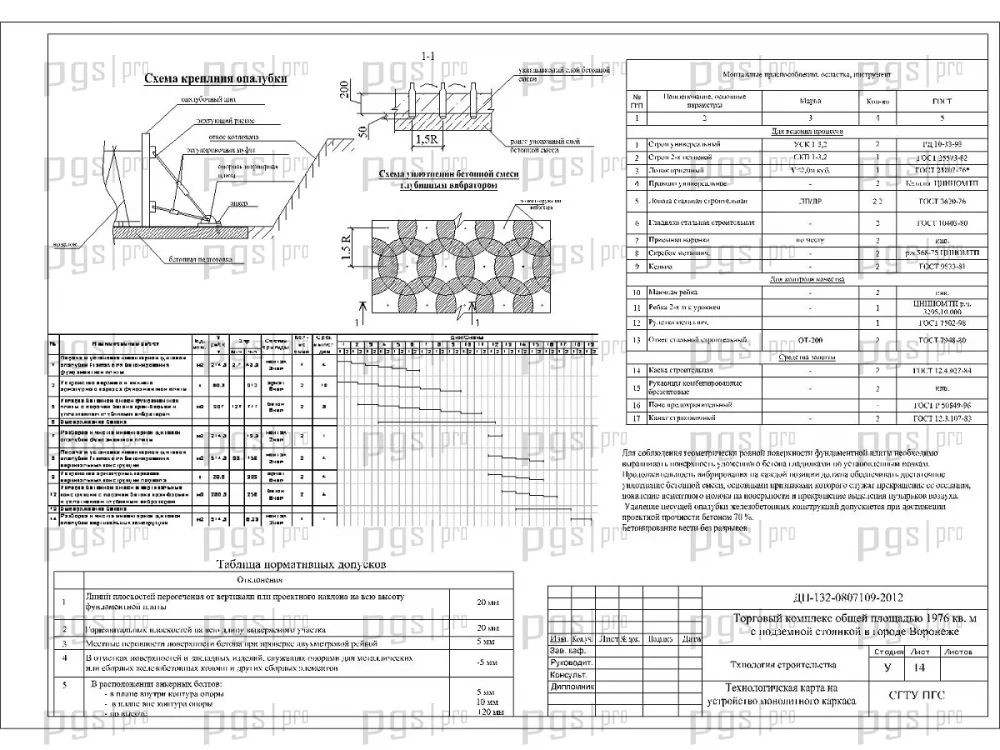

Технологическая карта на устройство монолитного каркаса включает установку опалубки, установку арматуры и закладных деталей, условия и подготовку процесса, исполнители, оснастку (элементы подмащивания), требования к качеству и приемке работ, технику безопасности.

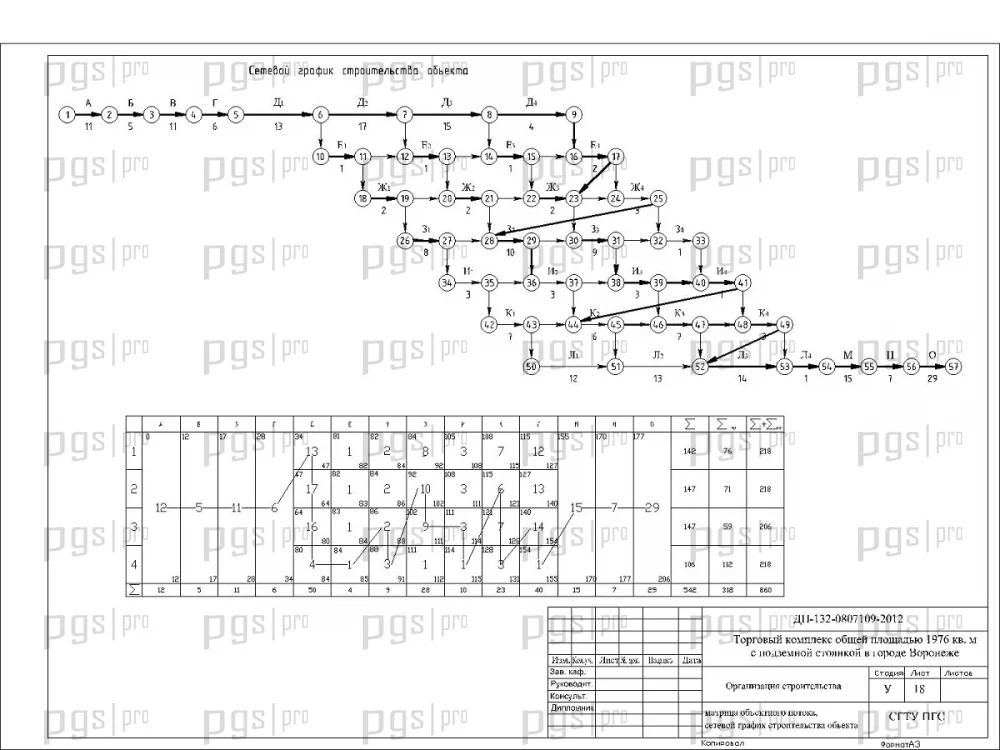

Организация строительства включает расчет сетевого графика производства работ, расчет объемов строительных работ, их трудоемкости, потребности в строительных машинах, расчет календарного графика производства работ, подбор монтажного крана (башенный кран КБ-308, автокран КС-35715-2), определение количества персонала, расчет потребности во временных зданиях и сооружениях, технико-экономические показатели.

Безопасность технологического процесса включает декомпозицию предметной деятельности и идентификацию опасностей технологического процесса при устройстве монолитного плитного фундамента, анализ опасностей, инженерное решение по защите от опасности или уменьшению ее воздействия, оценку эффективности принятых решений.

Экономика строительства включает локальный сметный расчет № 1 на общестроительные работы, локальный сметный расчет № 2 на электротехнические работы, локальный сметный расчет № 3 на сантехнические работы, объектную смету № 1. Экологическая экспертиза включает общие положения, проведение экологической экспертизы на стадии проектирования, производства работ, мероприятия по снижению выбросов загрязняющих веществ в атмосферу, мероприятия по защите от загрязнения сточными водами, обоснование и расчет количества образования отходов, мероприятия по использованию плодородного слоя почвы и по рекультивации нарушенных земель, проведение экологической экспертизы на стадии эксплуатации проектируемого объекта.

Диплом №1268 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 160 листов пояснительной записки и 19 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная архитектурная форма: торговый комплекс с подземной автостоянкой — актуальный объект для защиты.
• Разнообразие конструкций: фундаменты (плитный, свайно-плитный, свайный), монолитный каркас, стены, перекрытия, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты, календарный график, стройгенплан, технико-экономические показатели, сметы.
• Уникальные функциональные зоны: подземная автостоянка на 80 машино-мест, торговые бутики, ресторан, фитнес-зал, боулинг.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1268 по доступной цене — 6 000 рублей.
