Дипломный проект №1269 «Автосалон с СТО в г. Липецк» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий и предназначен для продажи и технического обслуживания легковых автомобилей. Проект выполнен с учетом климатических условий г. Липецк и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Дипломная работа содержит полный комплект расчетно-конструктивной части, технологических решений и экономического обоснования.

Состав графической части: фасады дилерского центра, генеральный план, планы этажей, разрез, сравнение вариантов стропильной фермы, конструирование фундаментов, конструктивная часть (2 листа), ППР на монтаж ферм, календарный план, строительный генеральный план.

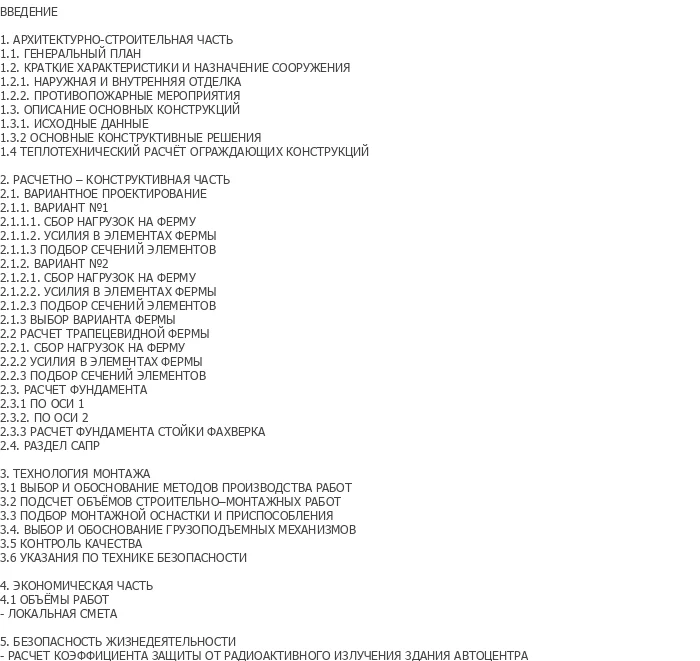

Состав пояснительной записки: введение, архитектурно-строительная часть (генеральный план, краткие характеристики и назначение сооружения, наружная и внутренняя отделка, противопожарные мероприятия, описание основных конструкций, исходные данные, основные конструктивные решения, теплотехнический расчет ограждающих конструкций), расчетно-конструктивная часть (вариантное проектирование, расчет фундамента, раздел САПР), технология монтажа (выбор и обоснование методов производства работ, подсчет объемов строительно-монтажных работ, подбор монтажной оснастки и приспособлений, выбор и обоснование грузоподъемных механизмов, контроль качества, указания по технике безопасности), экономическая часть (объемы работ, локальная смета), безопасность жизнедеятельности (расчет коэффициента защиты от радиоактивного излучения здания автоцентра).

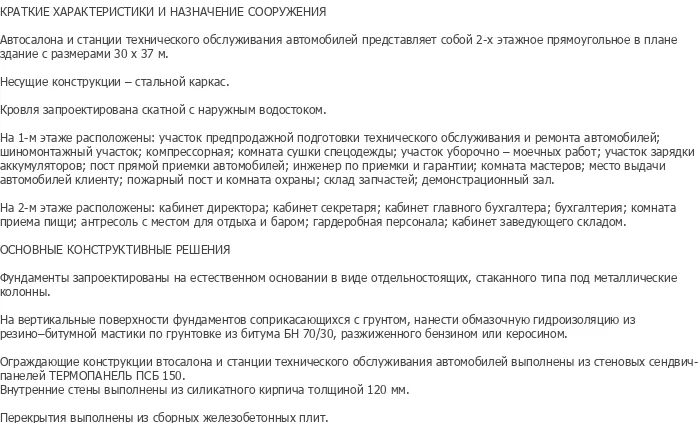

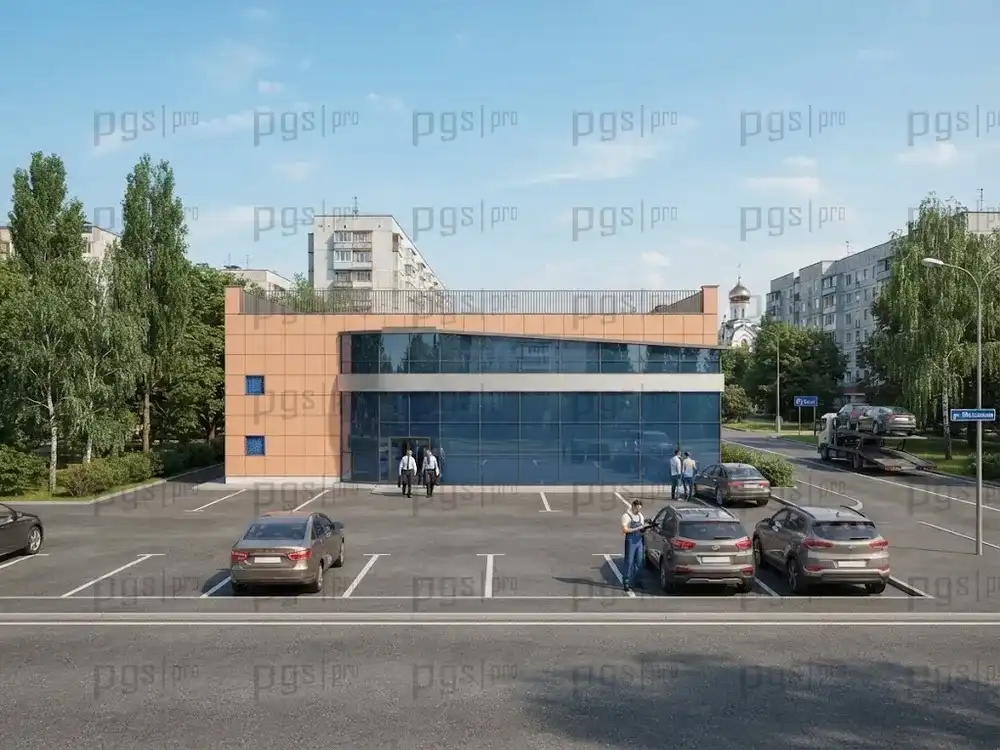

Проектируемый объект — двухэтажное прямоугольное в плане здание автосалона и станции технического обслуживания автомобилей размерами 30 × 37 м. Данный шаблон проекта разработан для организации продажи, предпродажной подготовки, технического обслуживания и ремонта легковых автомобилей. Несущие конструкции здания выполнены по стальной каркасной схеме, что обеспечивает широкие возможности для внутреннего планирования и размещения технологического оборудования.

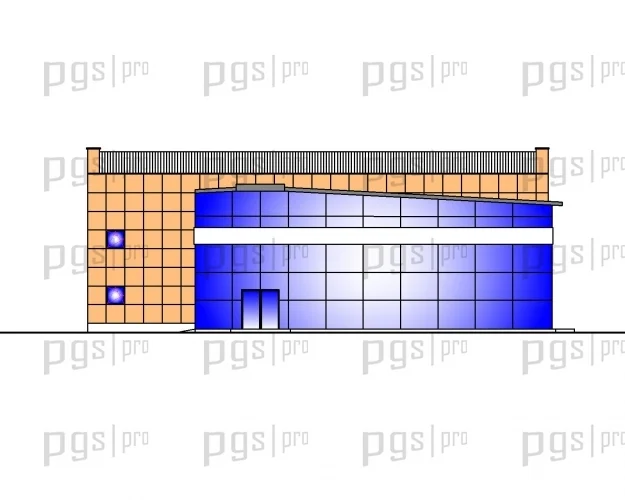

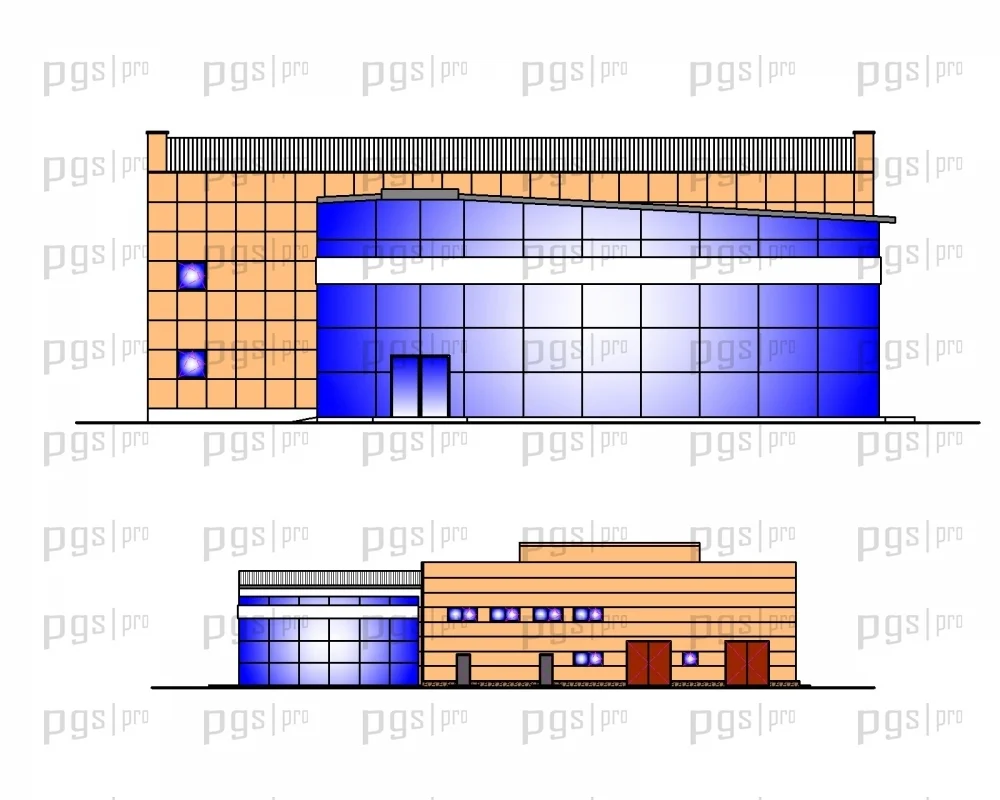

Архитектурный облик здания формируется сочетанием сэндвич-панелей ТЕРМОПАНЕЛЬ ПСБ 150 и элементов остекления фасадов. Кровля запроектирована скатной с наружным водостоком. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1269 предлагает оптимальное соотношение цены и качества.

Здание предусматривает функциональное зонирование с размещением демонстрационного зала, зон обслуживания клиентов и технических помещений СТО на различных уровнях. Конструктивные решения обеспечивают надежность и долговечность здания при эксплуатации в условиях интенсивной нагрузки от технологического оборудования и транспортных средств.

Функциональные связи в здании решены поэтажно с четким зонированием общественной, технической и административной функций. В основу планировочной структуры положен принцип разделения потоков клиентов и технологических процессов обслуживания автомобилей.

Первый этаж (зона обслуживания клиентов и технологическая зона): участок предпродажной подготовки технического обслуживания и ремонта автомобилей, шиномонтажный участок, компрессорная, комната сушки спецодежды, участок уборочно-моечных работ, участок зарядки аккумуляторов, пост приемки автомобилей, инженер по приемке и гарантии, комната мастеров, место выдачи автомобилей клиенту, пожарный пост и комната охраны, склад запчастей, демонстрационный зал.

Второй этаж (административная зона): кабинет директора, кабинет секретаря, кабинет главного бухгалтера, бухгалтерия, комната приема пищи, антресоль с местом для отдыха и баром, гардеробная персонала, кабинет заведующего складом.

Планировочные решения обеспечивают эффективную организацию технологических процессов обслуживания автомобилей, удобство для посетителей и функциональность административной зоны. Размещение помещений учитывает требования противопожарной безопасности и санитарные нормы для подобных объектов.

Фундаменты: запроектированы на естественном основании в виде отдельностоящих фундаментов стаканного типа под металлические колонны. На вертикальные поверхности фундаментов, соприкасающиеся с грунтом, нанесена обмазочная гидроизоляция из рубероида-битумной мастики по грунтовке из битума БН 70/30, разжиженного бензином или керосином.

Несущий каркас: несущие конструкции автосалона и станции технического обслуживания автомобилей выполнены из стальных колонн и стропильных ферм. Ограждающие конструкции выполнены из стеновых сэндвич-панелей ТЕРМОПАНЕЛЬ ПСБ 150, внутренние стены — из силикатного кирпича толщиной 120 мм.

Перекрытия: выполнены из сборных железобетонных плит, обеспечивающих необходимую несущую способность для размещения технологического оборудования и складских помещений на втором этаже.

Кровля: скатная с наружным водостоком. Стропильная система выполнена в виде стальных ферм, рассчитанных на восприятие снеговых и ветровых нагрузок в условиях г. Липецк.

Расчетно-конструктивная часть проекта включает вариантное проектирование стропильных ферм с сравнением вариантов, расчет фундаментов по осям 1 и 2, расчет фундамента стойки фахверка, а также раздел САПР. Проведен теплотехнический расчет ограждающих конструкций с учетом климатических условий региона строительства.

Технологическая часть проекта включает выбор и обоснование методов производства работ, подсчет объемов строительно-монтажных работ, подбор монтажной оснастки и приспособлений, выбор и обоснование грузоподъемных механизмов, контроль качества и указания по технике безопасности.

ППР на монтаж ферм: разработан проект производства работ на монтаж стропильных ферм с указанием последовательности операций, применяемых механизмов и мероприятий по обеспечению безопасности работ на высоте.

Календарный план: составлен с учетом последовательности и продолжительности строительно-монтажных работ, технологических пауз и сезонных условий. Применяется для оптимизации критического пути строительства и равномерного использования ресурсов.

Строительный генеральный план: содержит размещение временных зданий, складов, дорог, коммуникаций и строительной техники на период возведения объекта. Выполнена организация складского хозяйства и мероприятия по охране окружающей среды.

Экономическая часть: включает подсчет объемов работ и локальную смету на строительство объекта.

Диплом №1269 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 11 листов графики AutoCAD и развернутая пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Современный объект: автосалон с СТО — актуальная тема для дипломного проектирования в сфере коммерческого строительства.
• Стальной каркас: расчет и конструирование металлических колонн и стропильных ферм с вариантным проектированием.
• Практическая направленность: ППР на монтаж ферм, календарный график, строительный генплан, локальная смета.
• Разнообразие конструкций: фундаменты стаканного типа, сэндвич-панели, сборные железобетонные перекрытия, скатная кровля.
• Функциональное зонирование: четкое разделение клиентской, технологической и административной зон.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1269 по доступной цене — 3 400 рублей.
