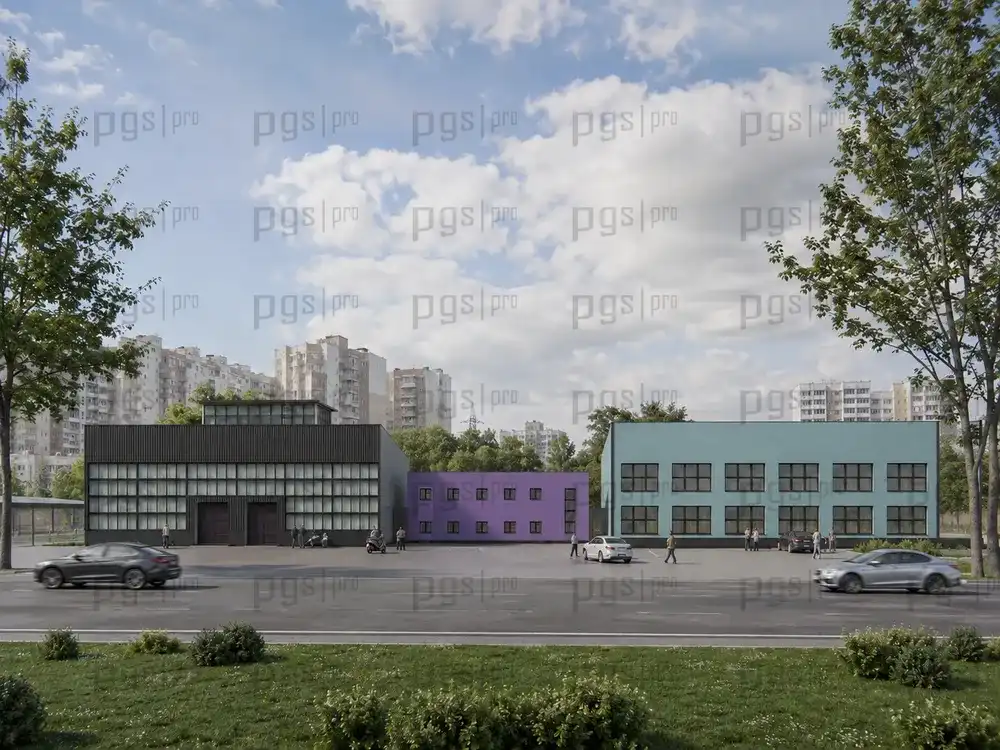

Дипломный проект №1270 «Станция обслуживания автомобилей в г. Воронеж» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий транспортного назначения и предназначен для ремонта и прохождения планового технического обслуживания тяжелой грузовой техники. Проект выполнен с учетом современных требований к функциональности, безопасности и организации производственных процессов автотранспортного предприятия.

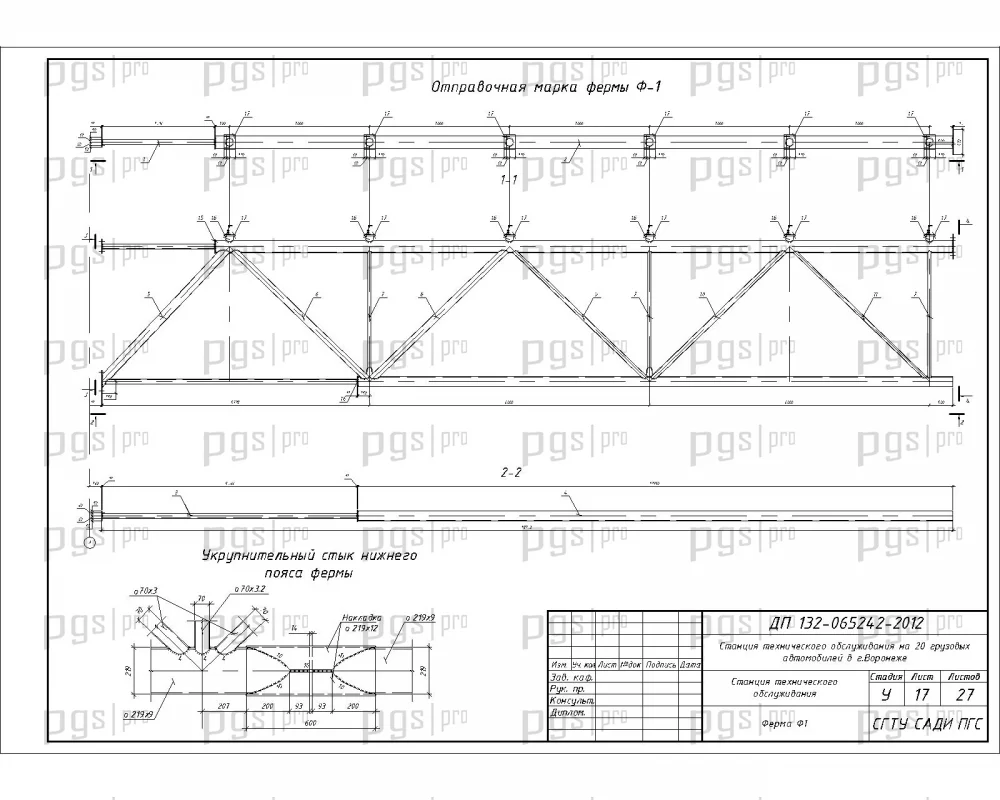

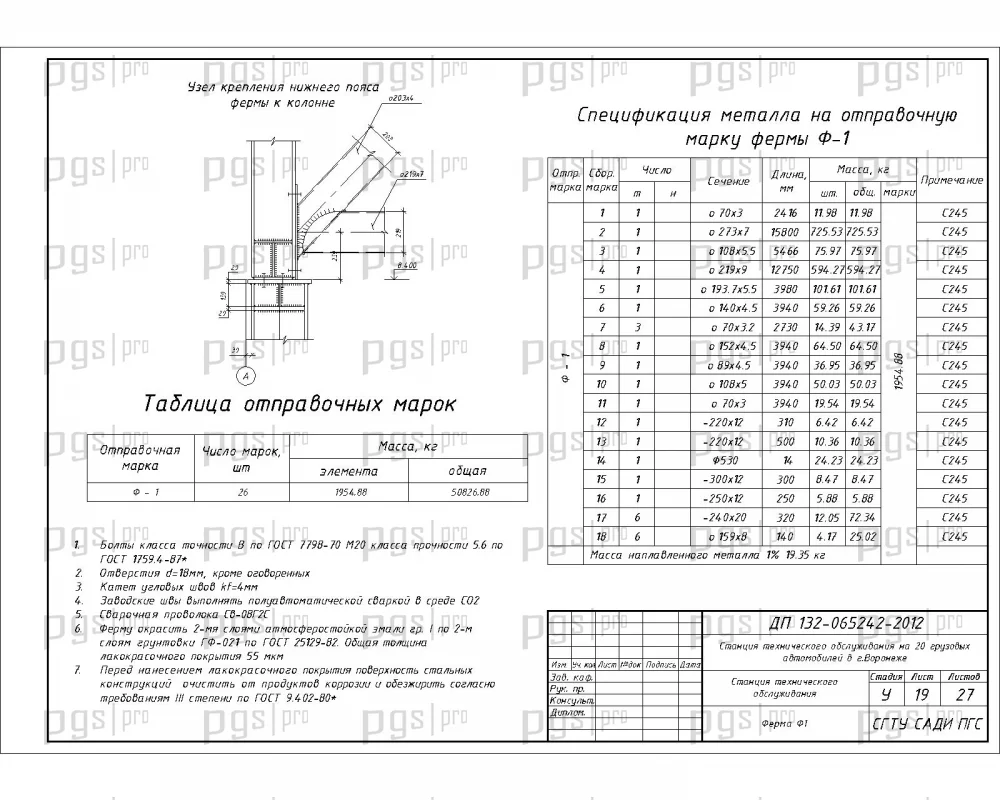

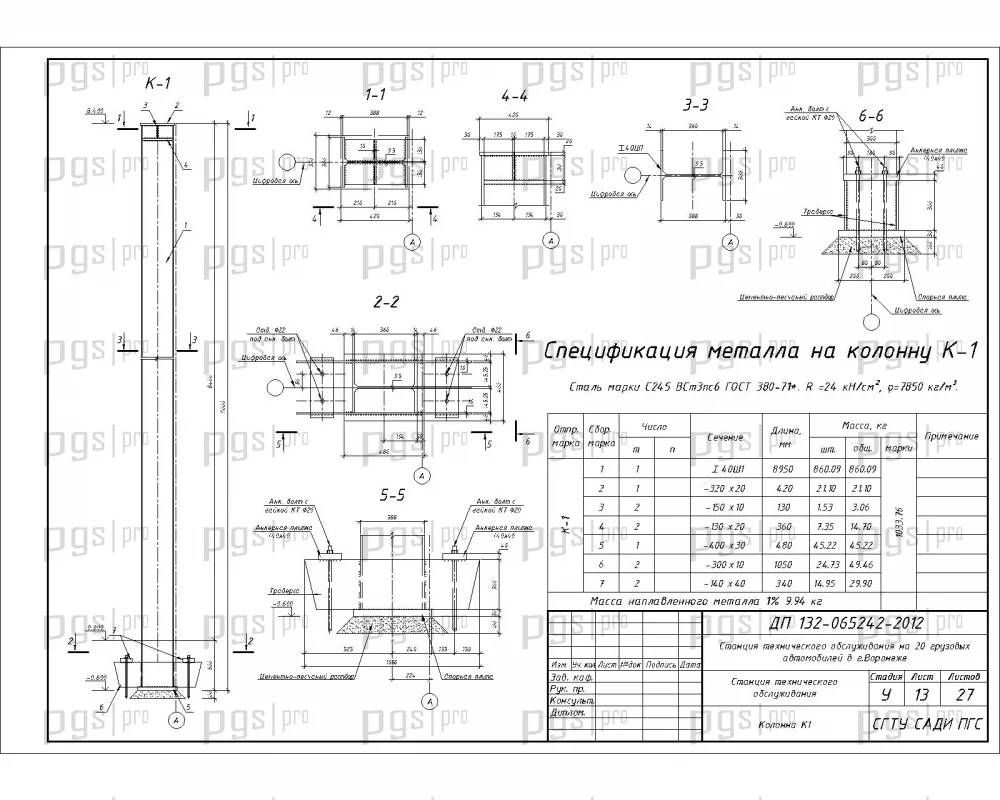

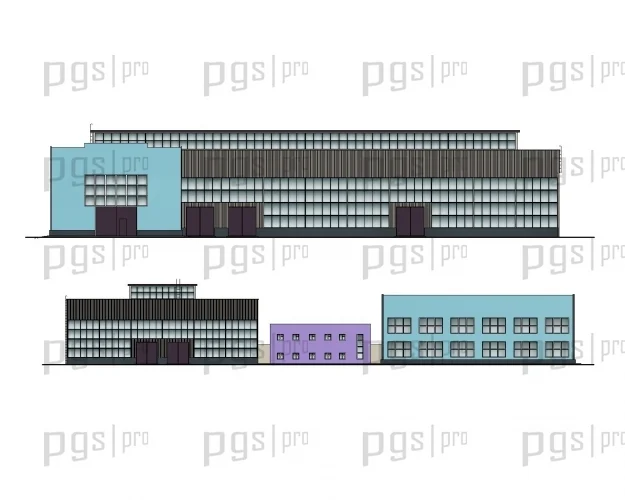

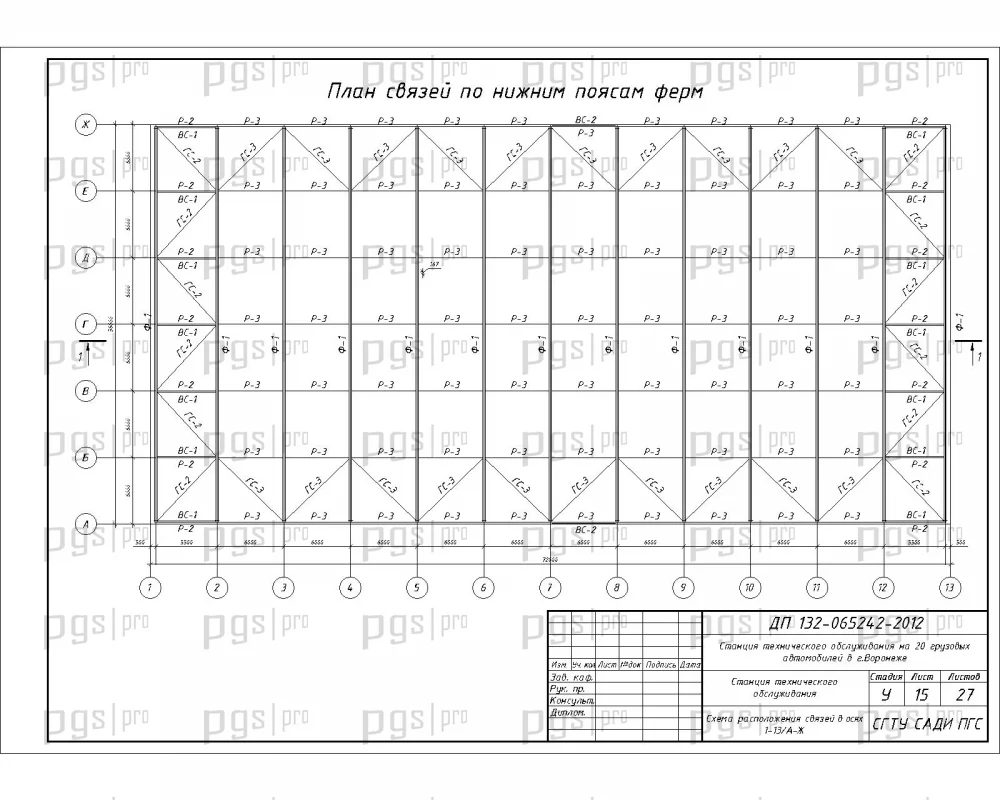

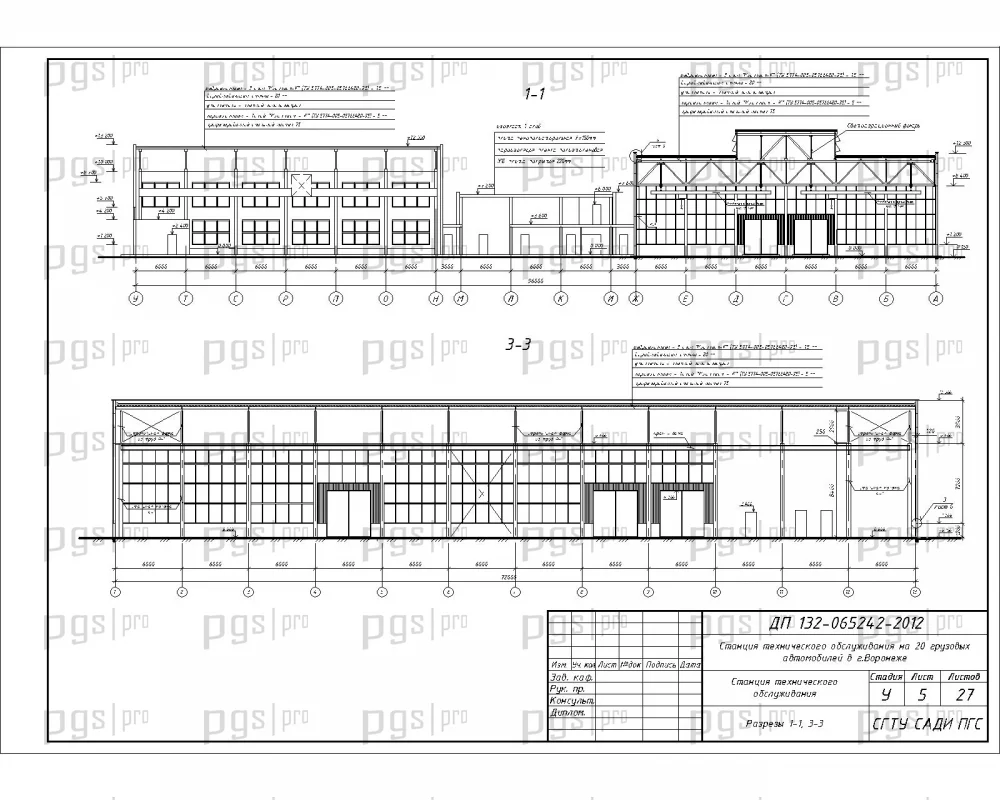

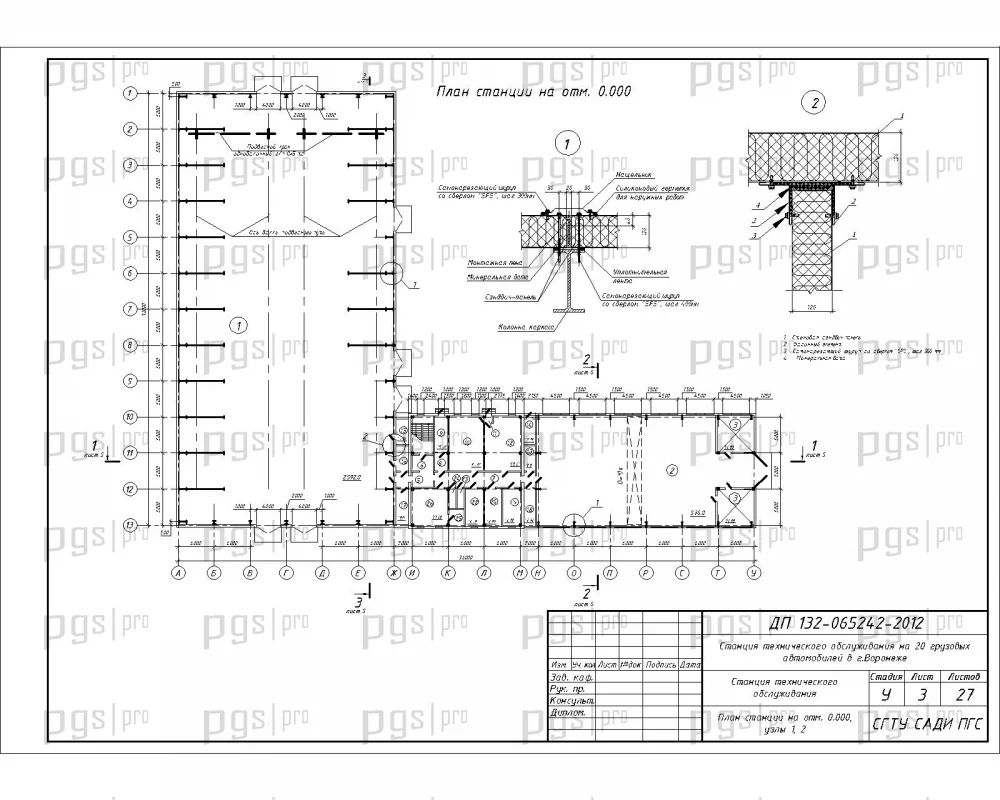

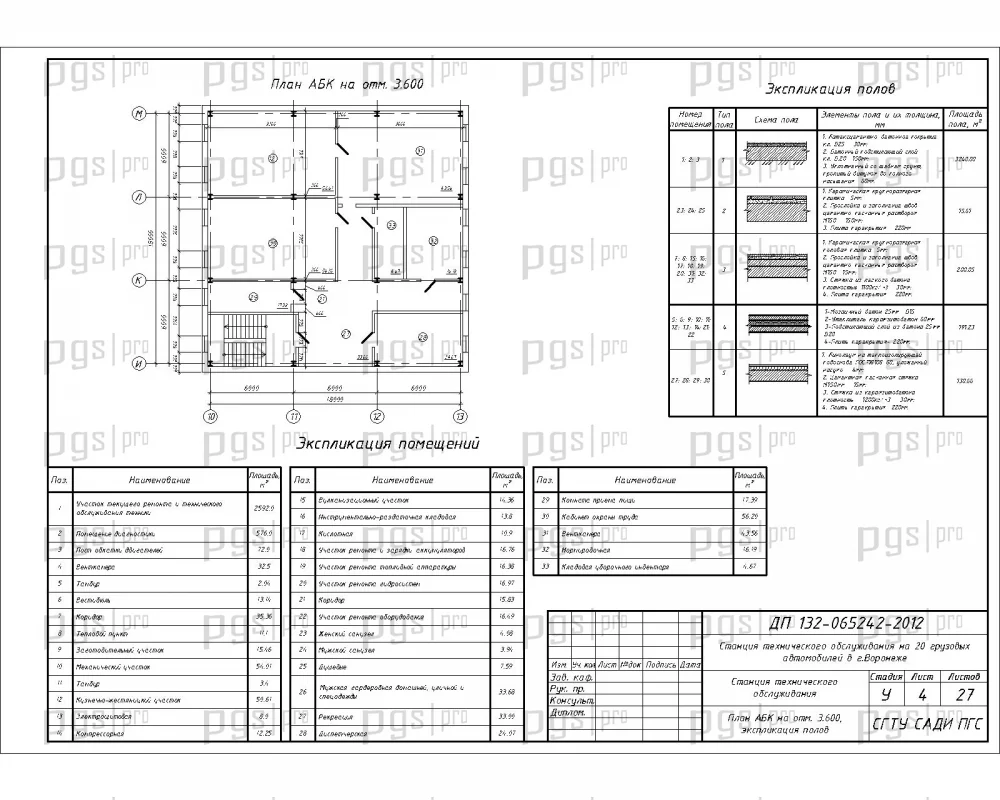

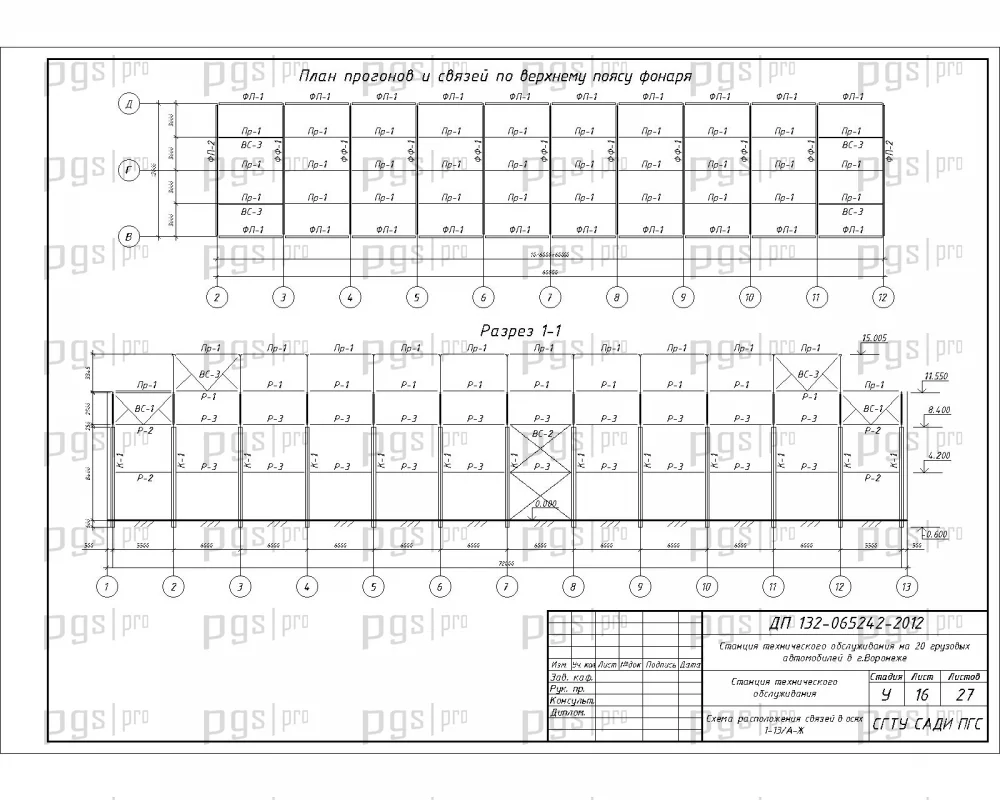

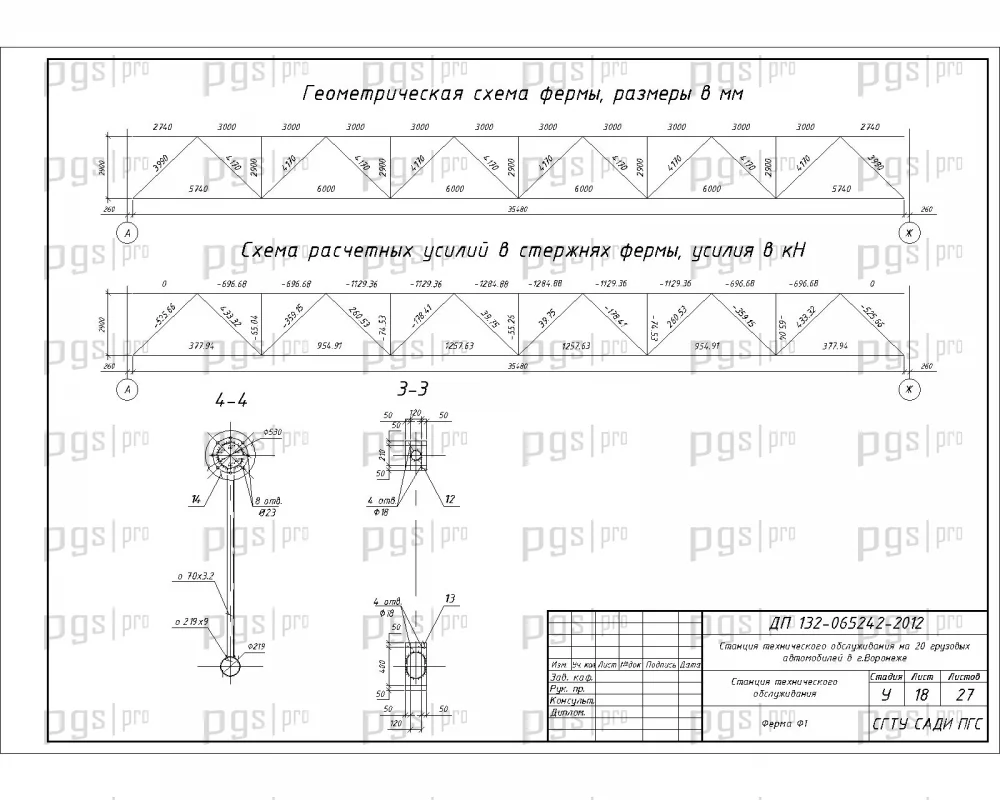

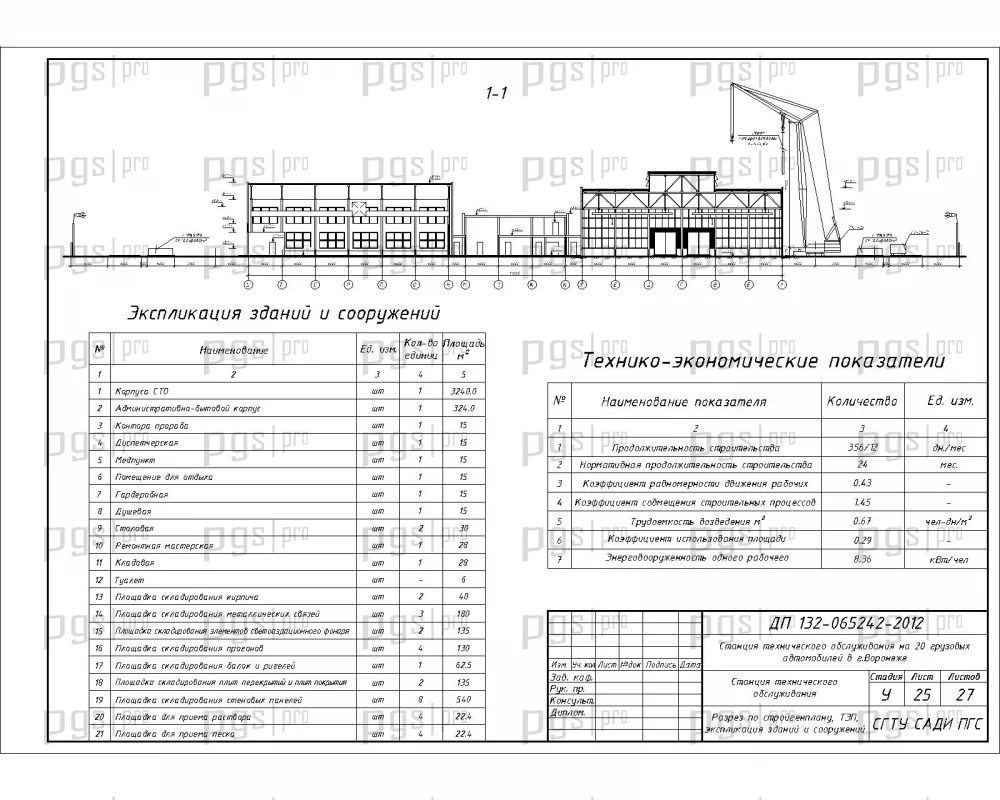

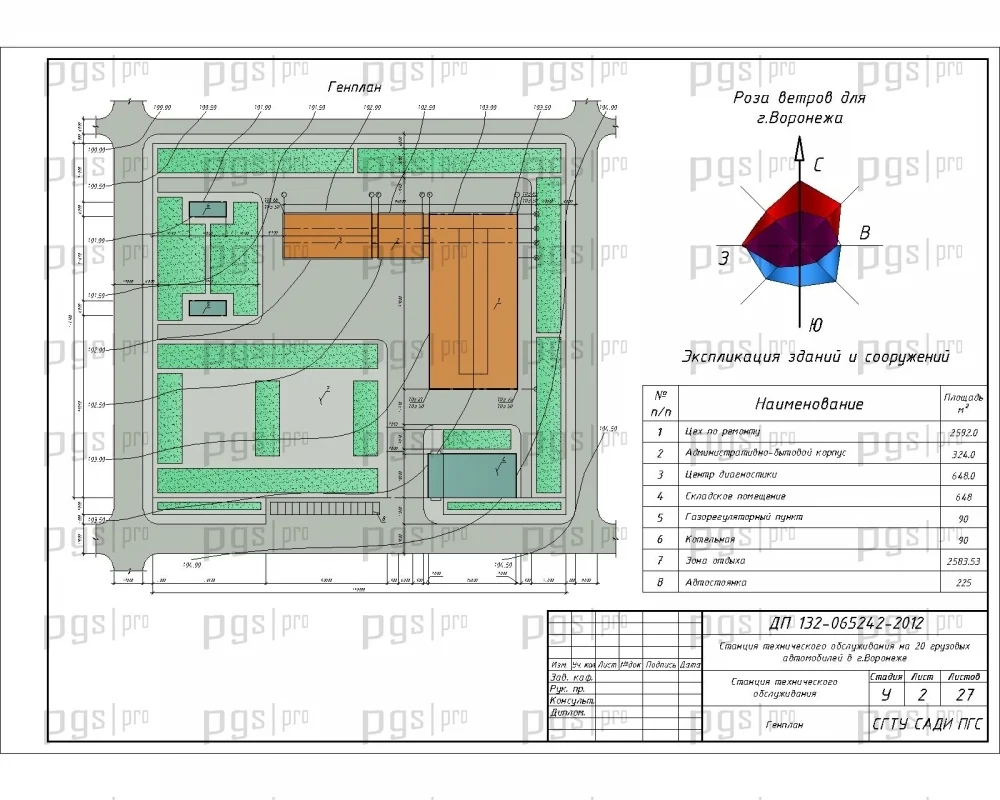

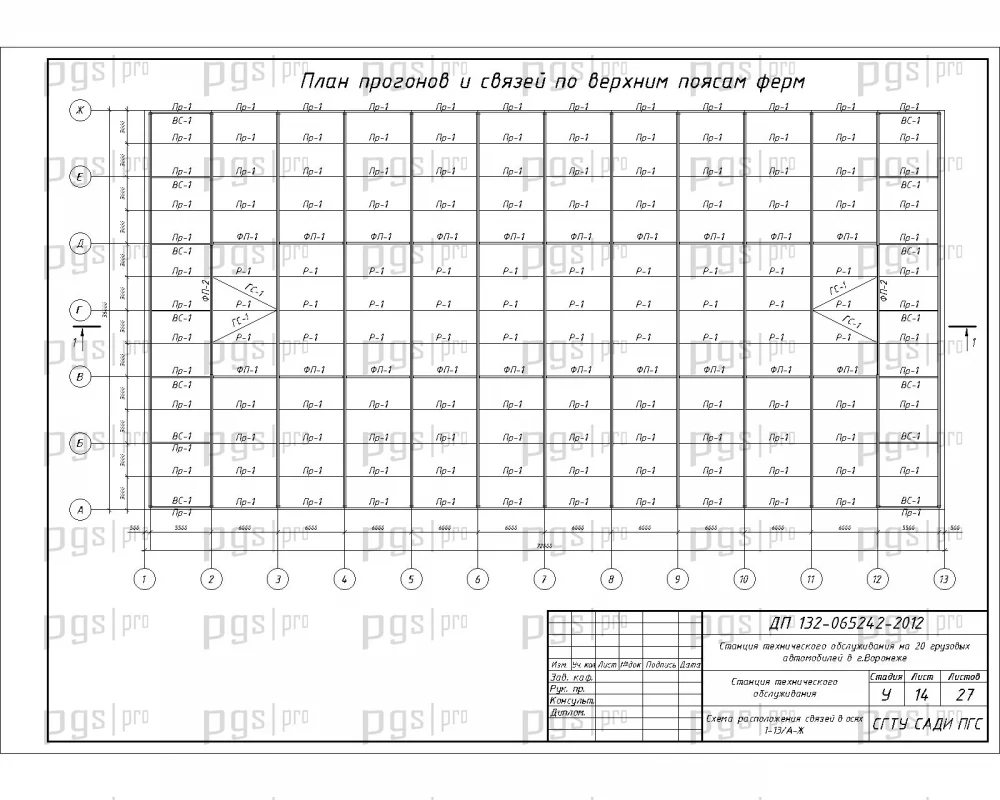

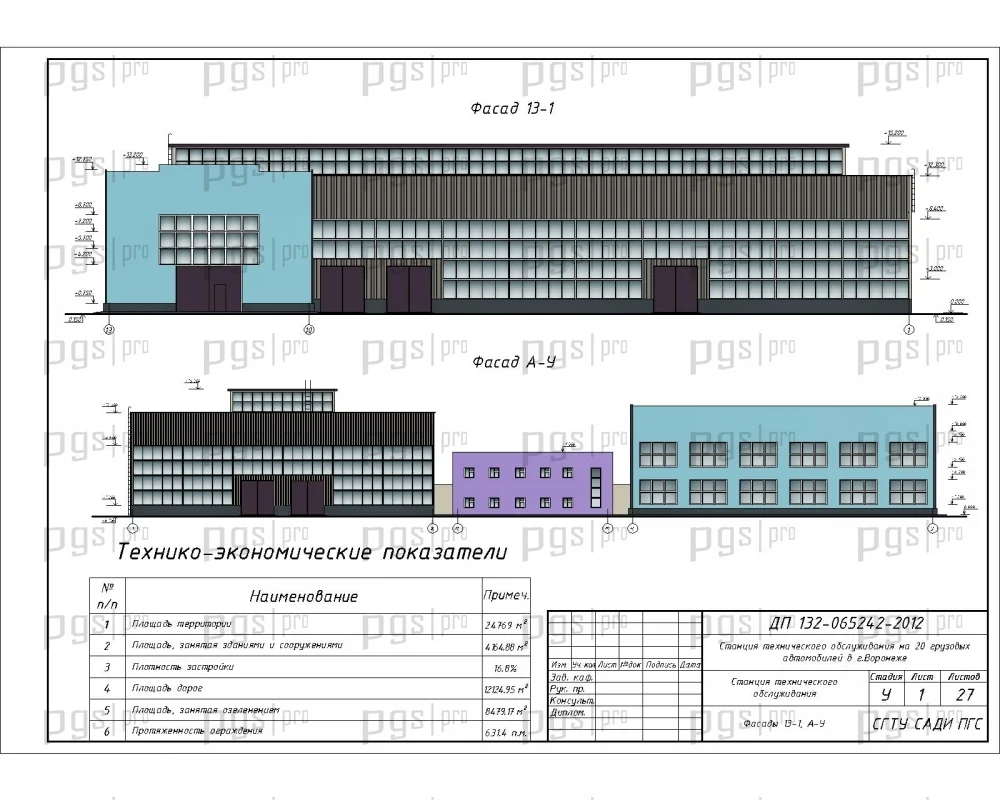

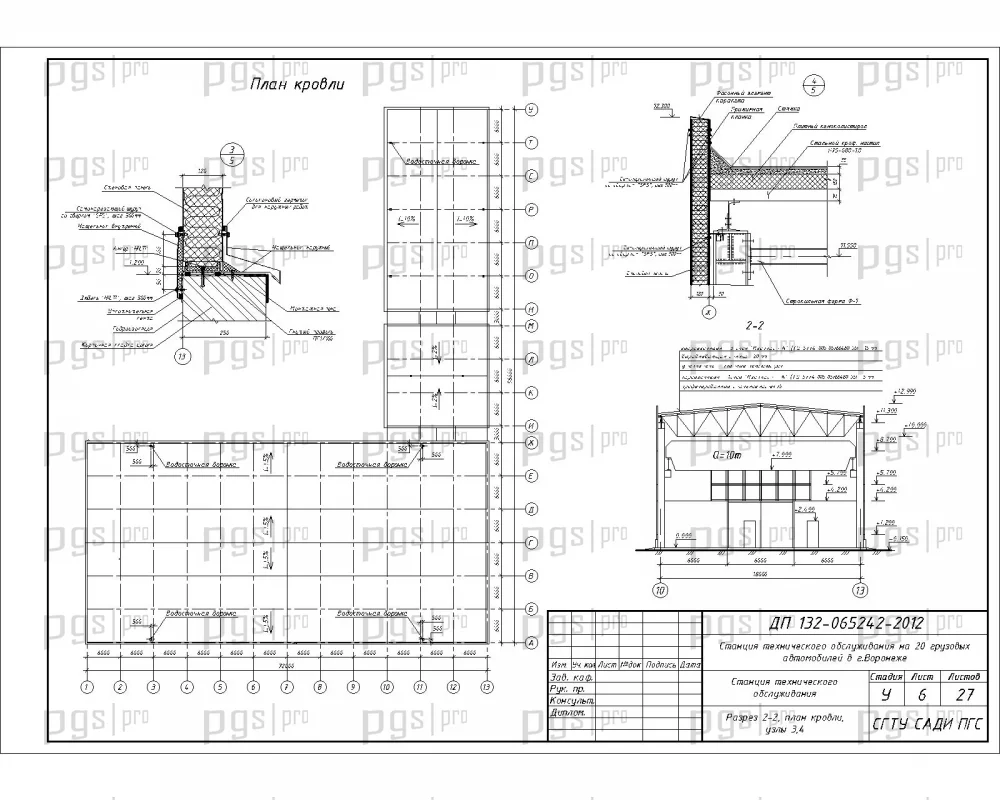

Состав графической части: фасады станции техобслуживания, генеральный план, план станции на отм. 0.000, план АБК на отм. 3.600, разрезы станции техобслуживания, разрезы и план кровли с узлами, вариантное проектирование, схема расположения фундаментов и фундаментных балок, конструирование фундамента Ф-1, конструирование колонны К-1, схема расположения связей, конструирование фермы Ф1, технологическая карта на монтаж ферм пролетом 36 м, матрица, сетевой график, циклограмма, график движения рабочей силы, стройгенплан, разрез по стройгенплану, технико-экономические показатели.

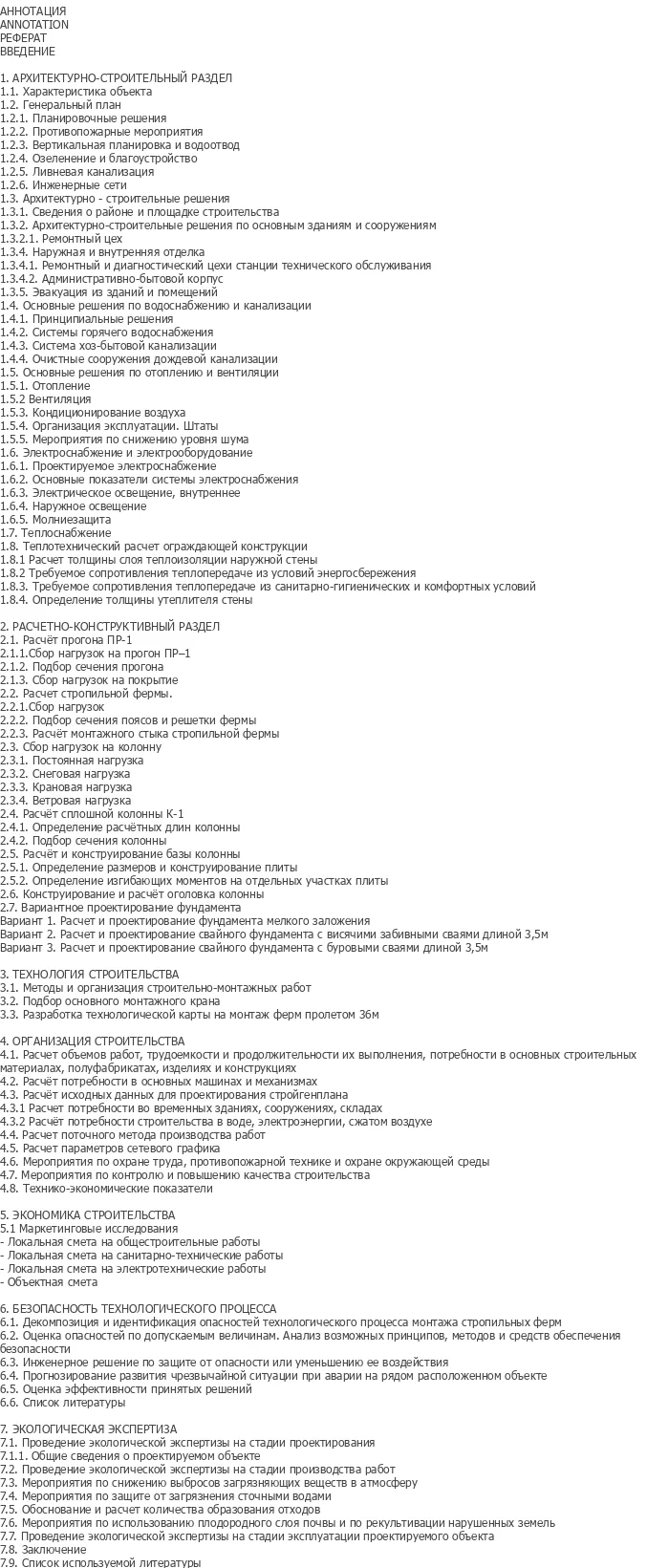

Состав пояснительной записки: архитектурно-строительный раздел (характеристика объекта, генеральный план, планировочные решения, противопожарные мероприятия, вертикальная планировка и водоотвод, озеленение и благоустройство, ливневая канализация, инженерные сети, архитектурно-строительные решения, наружная и внутренняя отделка, эвакуация, водоснабжение и канализация, отопление и вентиляция, кондиционирование воздуха, электроснабжение и электрооборудование, теплоснабжение, теплотехнический расчет ограждающей конструкции), расчетно-конструктивный раздел (расчет прогона ПР-1, расчет стропильной фермы, сбор нагрузок на колонну, расчет сплошной колонны К-1, расчет и конструирование базы колонны, конструирование и расчет оголовка колонны, вариантное проектирование фундамента), технология строительства (методы и организация строительно-монтажных работ, подбор основного монтажного крана, разработка технологической карты на монтаж ферм пролетом 36 м), организация строительства (расчет объемов работ, потребность в основных машинах и механизмах, исходные данные для проектирования стройгенплана, расчет потребности во временных зданиях, воде, электроэнергии, сжатом воздухе, поточный метод производства работ, параметры сетевого графика, мероприятия по охране труда, технико-экономические показатели), экономика строительства (магистральные исследования, локальные сметы), безопасность технологического процесса (демонтаж и идентификация опасностей технологического процесса монтажа стропильных ферм, инженерное решение по защите от опасности, прогнозирование развития чрезвычайной ситуации, оценка эффективности принятых решений), экологическая экспертиза.

Проектируемый объект — станция обслуживания автомобилей в г. Воронеж, предназначенная для ремонта и прохождения планового технического обслуживания тяжелой грузовой техники. Данный шаблон проекта разработан с учетом современных требований к функциональности, безопасности и организации производственных процессов автотранспортного предприятия. Комплекс включает ремонтный цех, диагностический цех и административно-бытовой корпус, образующие единый производственный организм.

Ремонтный цех — одноэтажное однопролетное здание высотой 15,2 м со светоаэрационным фонарем, имеющее габаритные размеры в плане 36х72 м. Диагностический цех — одноэтажный однопролетный, высота этажа 10 м, габаритные размеры в плане 18х36 м. Административно-бытовой корпус — двухэтажное бесподвальное здание высотой 7,5 м с габаритными размерами в плане 18х18 м. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий транспортного назначения. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1270 предлагает оптимальное соотношение цены и качества.

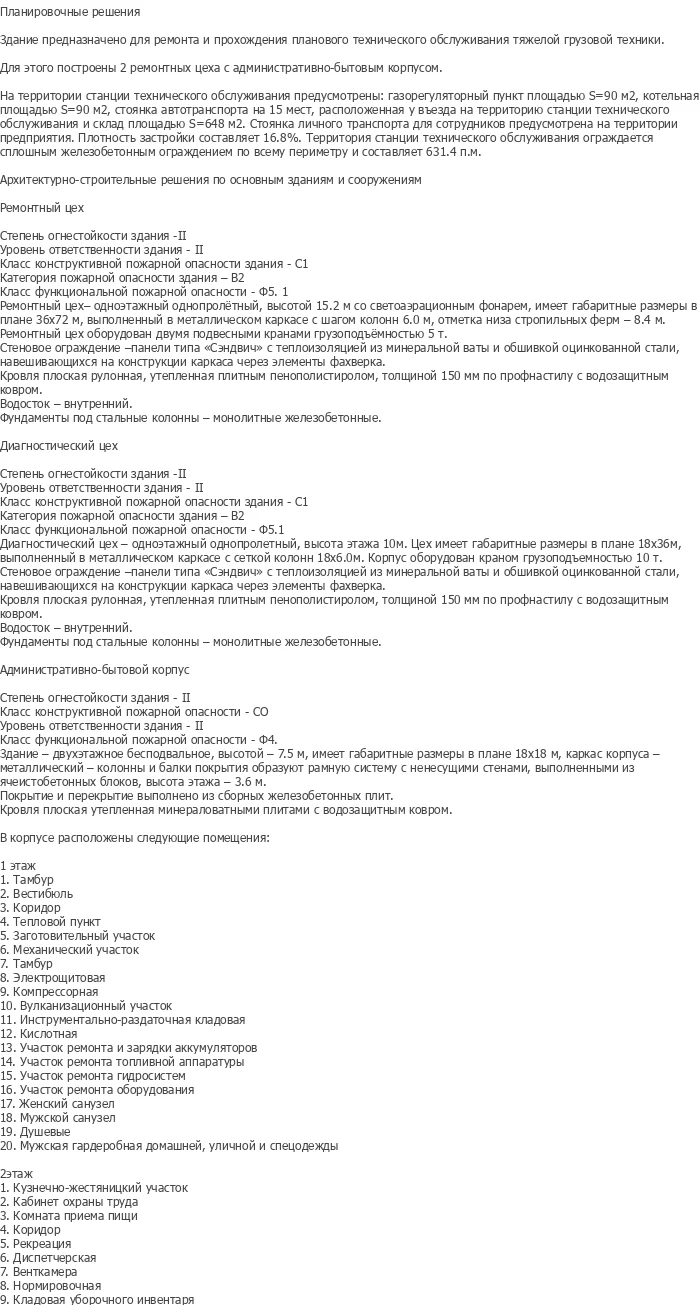

На территории станции технического обслуживания предусмотрены газорегуляторный пункт площадью 90 м², котельная площадью 90 м², стоянка автотранспорта на 15 мест, расположенная у въезда на территорию станции технического обслуживания, и склад площадью 648 м². Стоянка личного транспорта для сотрудников предусмотрена на территории предприятия. Плотность застройки составляет 16,8%. Территория станции техобслуживания ограждается сплошным железобетонным ограждением по всему периметру и составляет 631,4 п.м.

Функциональные связи в комплексе решены с четким зонированием производственной, административной и вспомогательной функций. В основу планировочной структуры положен принцип функционального зонирования помещений с размещением их в отдельных зданиях, объединенных единым архитектурным и технологическим замыслом.

Ремонтный цех: степень огнестойкости здания — II, уровень ответственности здания — II, класс конструктивной пожарной опасности здания — С1, категория пожарной опасности здания — В2, класс функциональной пожарной опасности — Ф5.1. Выполненный в металлическом каркасе с шагом колонн 6,0 м, цех имеет габаритные размеры в плане 36х72 м, выполненный в металлическом каркасе с шагом колонн 6,0 м, отметка низа стропильных ферм — 8,4 м. Ремонтный цех оборудован двумя подъемными кранами грузоподъемностью 5 т. Стеновое ограждение — панели типа «Сэндвич» с теплоизоляцией из минеральной ваты и обшивкой оцинкованной стали, навешивающиеся на конструкции каркаса через элементы фахверка.

Диагностический цех: степень огнестойкости здания — II, уровень ответственности здания — II, класс конструктивной пожарной опасности здания — С1, категория пожарной опасности здания — В2, класс функциональной пожарной опасности — Ф5.1. Цех имеет габаритные размеры в плане 18х36 м, выполненный в металлическом каркасе с сеткой колонн 18х6,0 м. Корпус оборудован краном грузоподъемностью 10 т. Стеновое ограждение — панели типа «Сэндвич» с теплоизоляцией из минеральной ваты и обшивкой оцинкованной стали, навешивающиеся на конструкции каркаса через элементы фахверка.

Административно-бытовой корпус: степень огнестойкости здания — II, класс конструктивной пожарной опасности — С0, уровень ответственности здания — II, класс функциональной пожарной опасности — Ф4. Здание — двухэтажное бесподвальное, высотой — 7,5 м, имеет габаритные размеры в плане 18х18 м, каркас корпуса — металлический — колонны и балки покрытия образуют рамную систему с несущими стенами, выполненными из железобетонных блоков, высота этажа — 3,6 м. Покрытие и перекрытие выполнены из сборных железобетонных плит. Кровля плоская утепленная минераловатными плитами с водозащитным ковром.

В корпусе расположены следующие помещения: 1 этаж — тамбур, вестибюль, коридор, тепловой пункт, заготовительный участок, механический участок, тамбур, электрощитовая, компрессорная, вулканизационный участок, инструментально-раздаточная кладовая, кислородная, участок ремонта и зарядки аккумуляторов, участок ремонта топливной аппаратуры, участок ремонта гидросистем, участок ремонта оборудования, женский санузел, мужской санузел, душевые, мужская гардеробная домашней, уличной и спецодежды; 2 этаж — кузнечно-жестяницкий участок, кабинет охраны труда, комната приема пищи, коридор, рекреация, диспетчерская, венткамера, нормировочная, кладовая уборочного инвентаря.

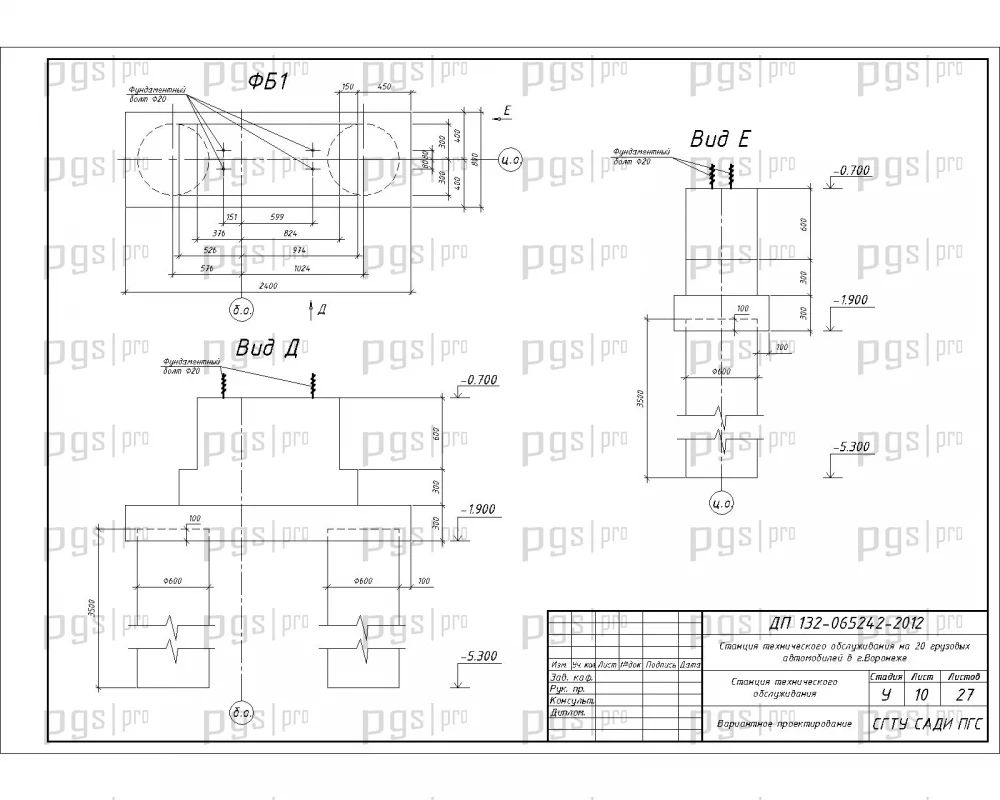

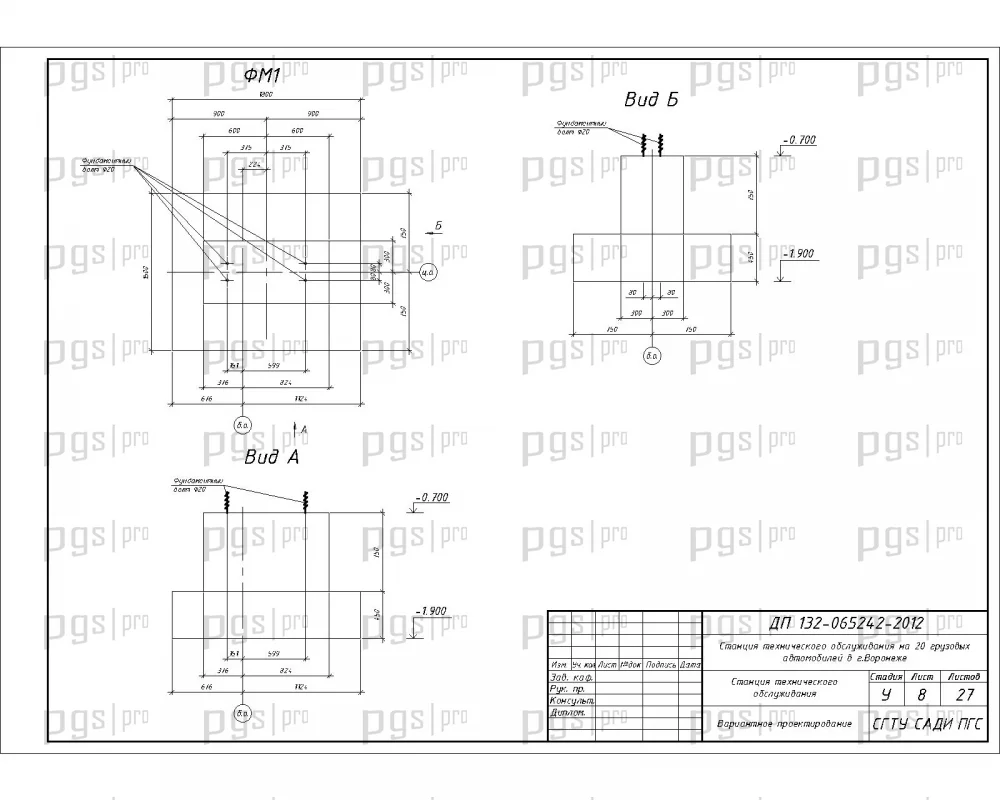

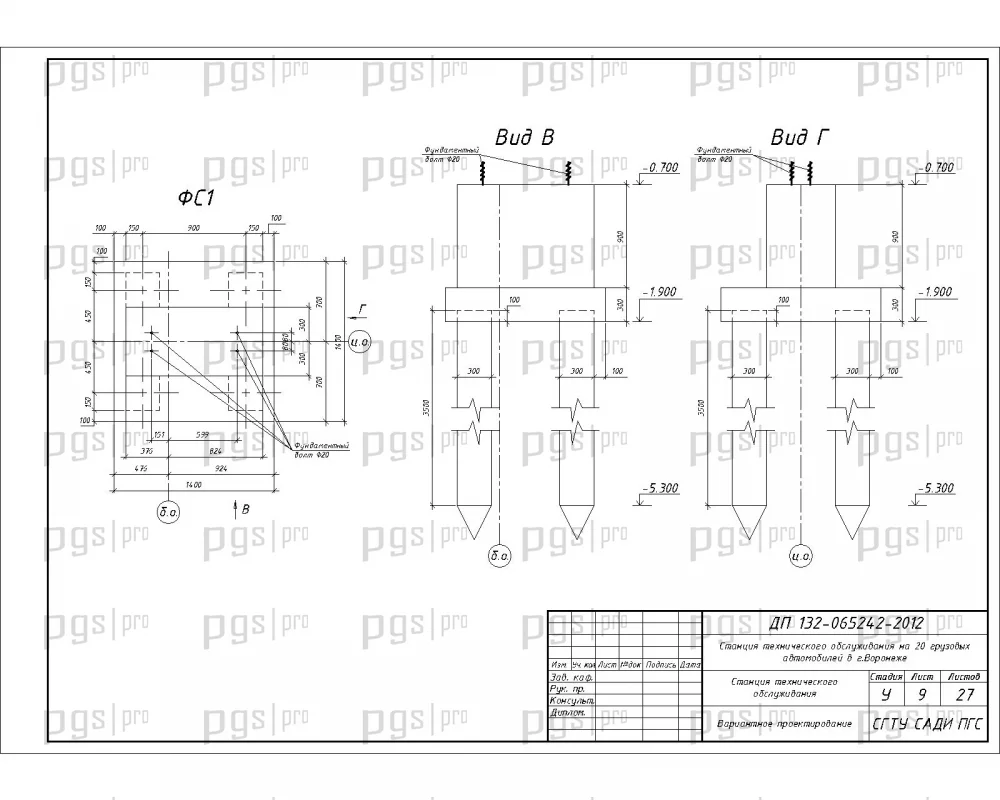

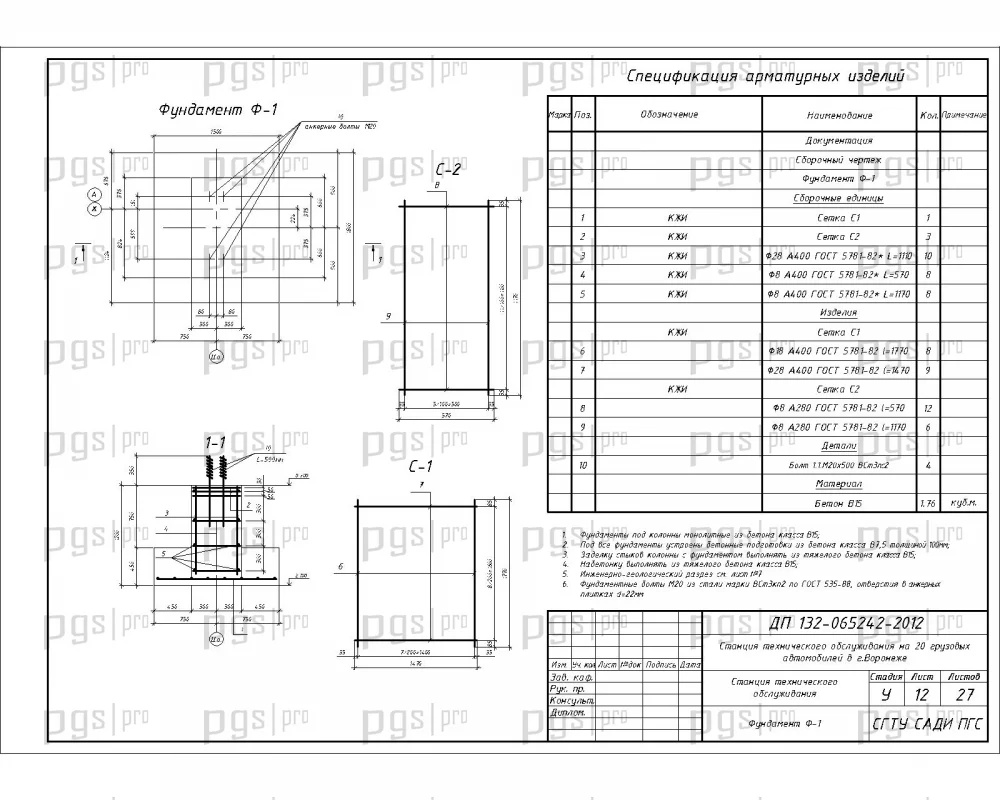

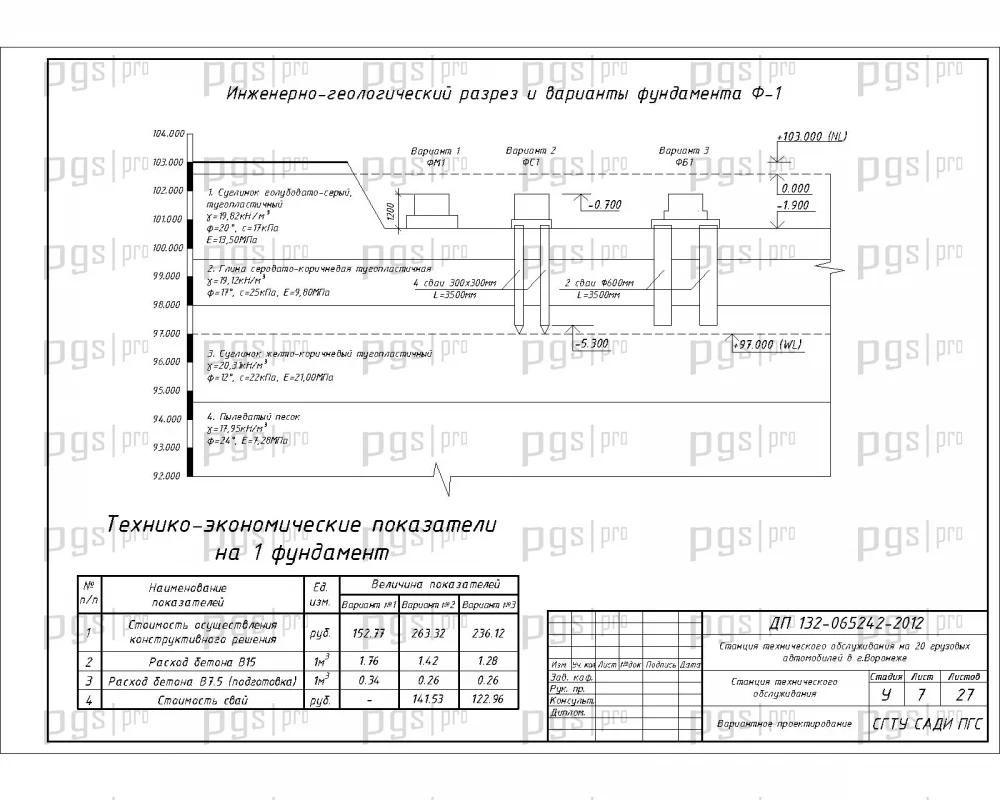

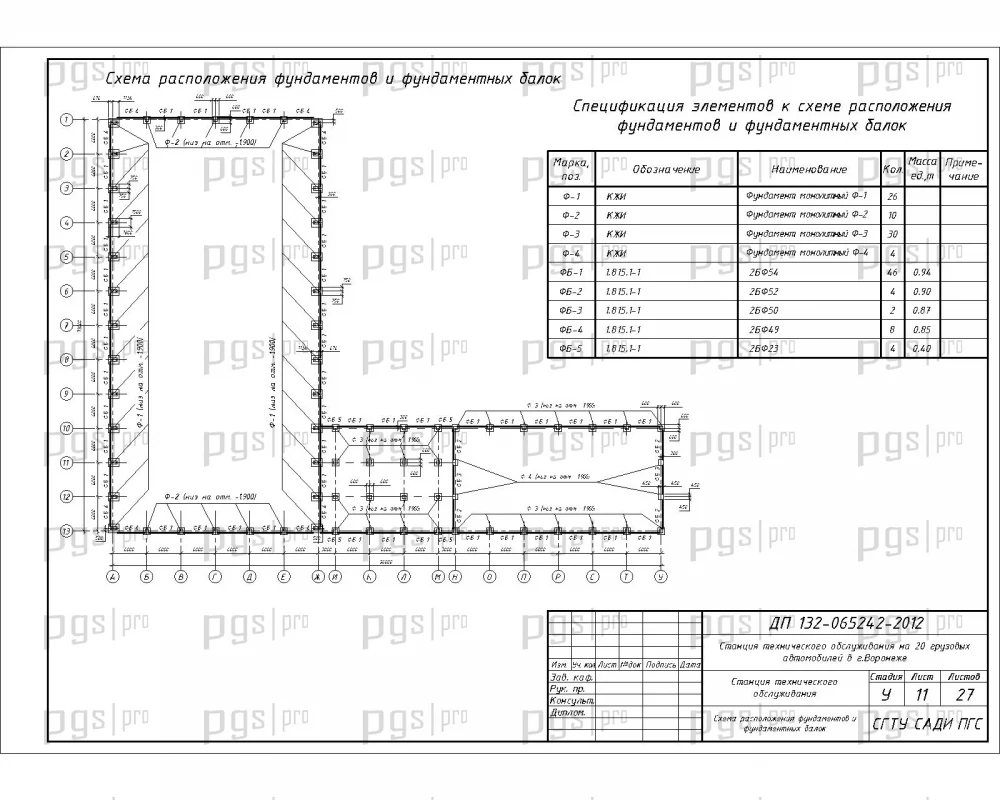

Фундаменты: под стальные колонны — монолитные железобетонные. Вариантное проектирование включает три решения: фундамент мелкого заложения, свайный фундамент с висячими забивными сваями длиной 3,5 м, свайный фундамент с буровыми сваями длиной 3,5 м. Схема расположения фундаментов и фундаментных балок разработана с учетом нагрузок от основных несущих конструкций.

Каркас: металлический — колонны и балки покрытия образуют рамную систему. Ремонтный цех выполнен в металлическом каркасе с шагом колонн 6,0 м, диагностический цех — с сеткой колонн 18х6,0 м. Административно-бытовой корпус имеет металлический каркас с несущими стенами из железобетонных блоков.

Покрытие и перекрытие: выполнены из сборных железобетонных плит. Кровля плоская рулонная, утепленная плитным пенополистиролом толщиной 150 мм по профнастилу с водозащитным ковром. Водосток — внутренний.

Стеновое ограждение: панели типа «Сэндвич» с теплоизоляцией из минеральной ваты и обшивкой оцинкованной стали, навешивающиеся на конструкции каркаса через элементы фахверка. Конструктивная схема зданий обеспечивает надежное восприятие вертикальных и горизонтальных нагрузок, а также технологических нагрузок от кранового оборудования.

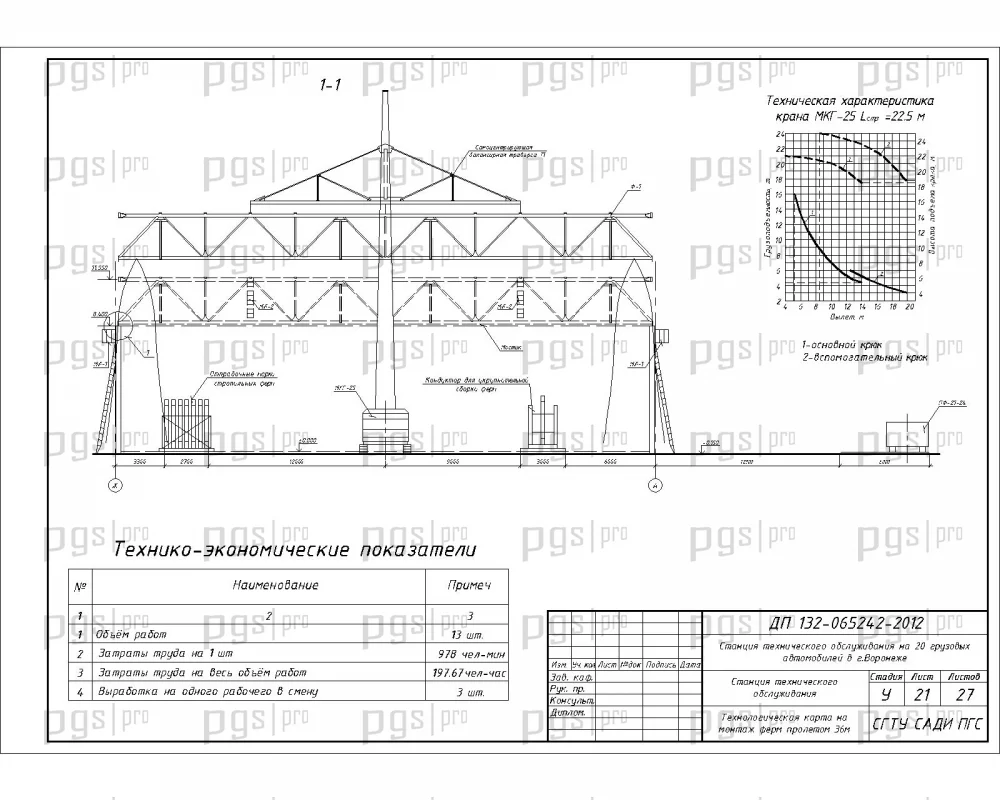

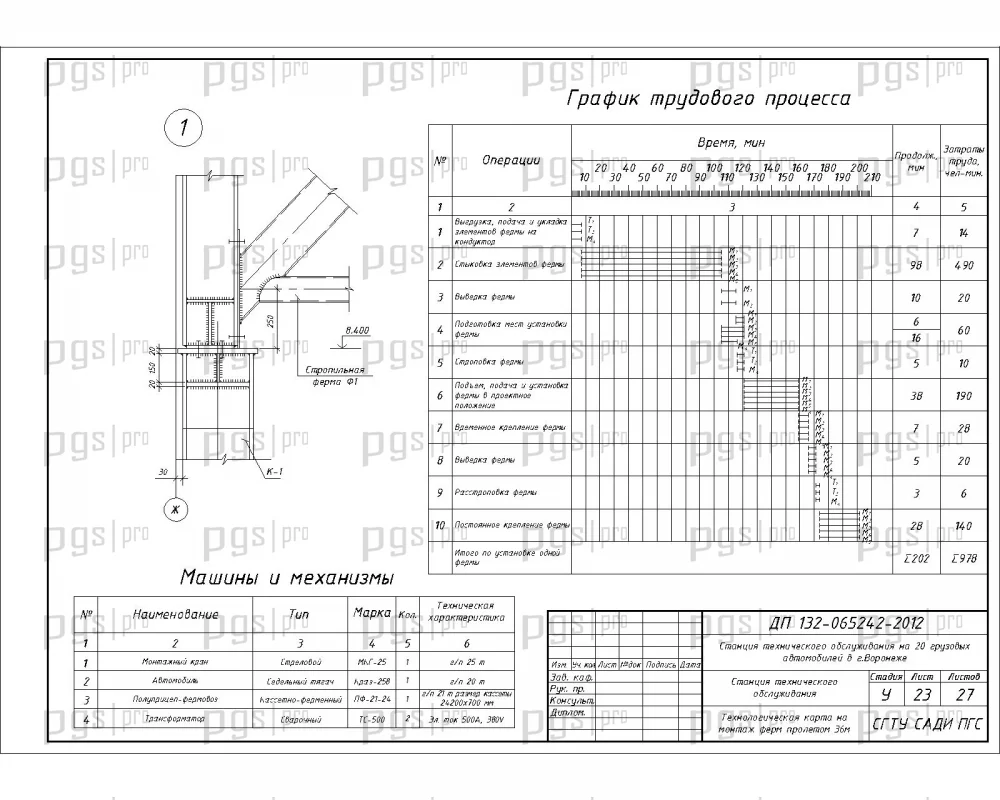

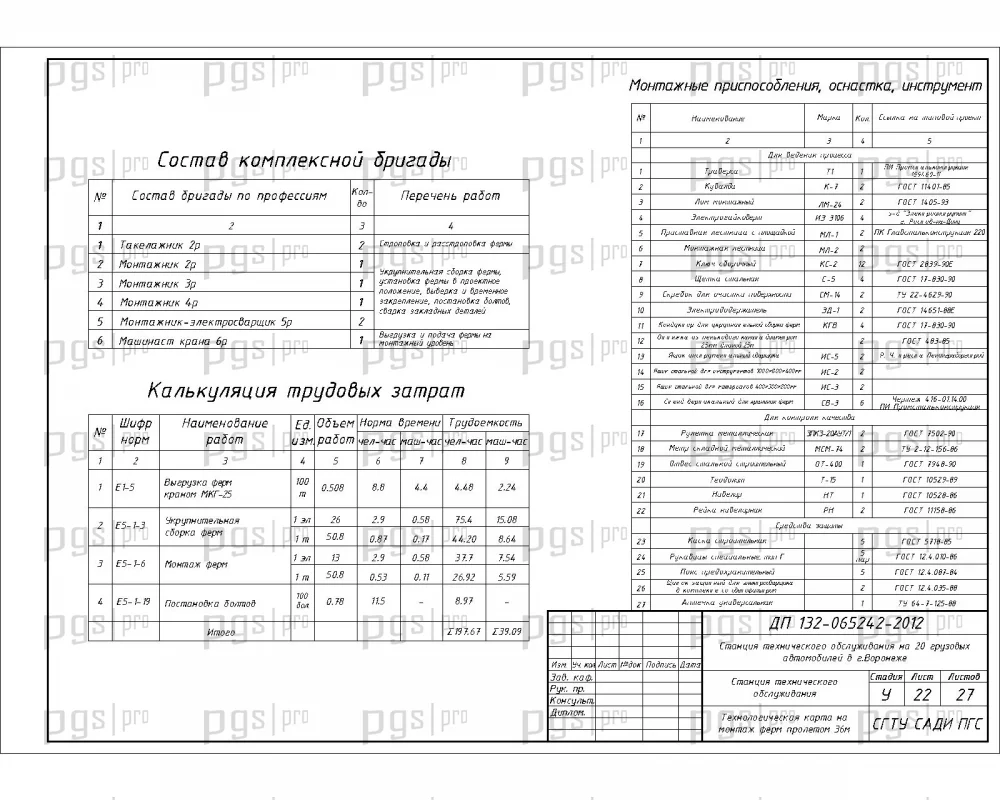

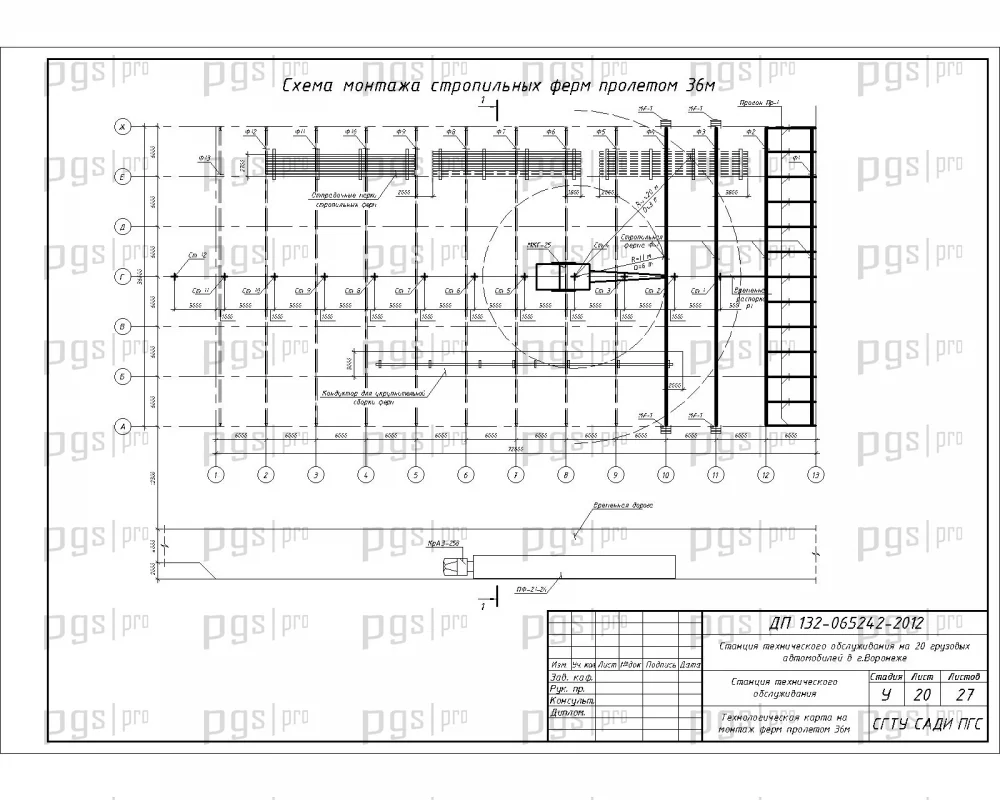

Технологическая карта на монтаж ферм пролетом 36 м включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Разработана схема монтажа стропильных ферм с указанием последовательности операций и применяемых средств малой механизации.

Организация строительства включает расчет объемов работ, трудоемкости и продолжительности их выполнения, потребности в основных строительных материалах, полуфабрикатах, изделиях и конструкциях, расчет потребности в основных машинах и механизмах, исходные данные для проектирования стройгенплана, расчет потребности во временных зданиях, сооружениях, складах, расчет потребности строительства в воде, электроэнергии, сжатом воздухе, расчет поточного метода производства работ, расчет параметров сетевого графика, мероприятия по охране труда, противопожарной технике и охране окружающей среды, мероприятия по контролю и повышению качества строительства, технико-экономические показатели.

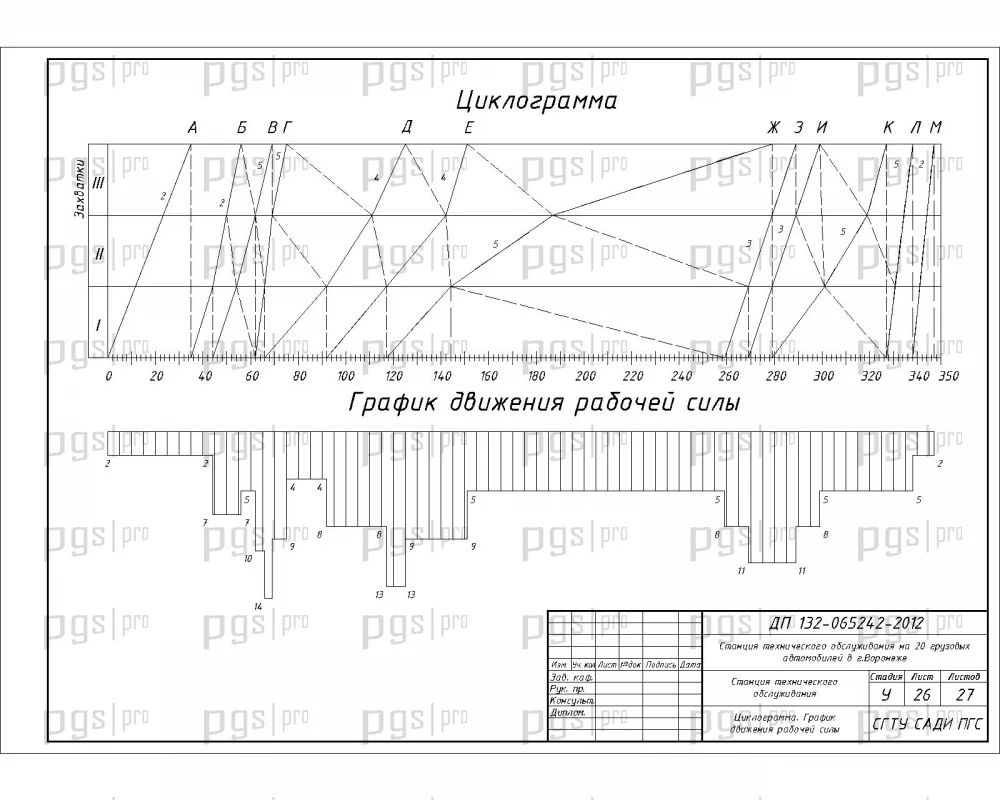

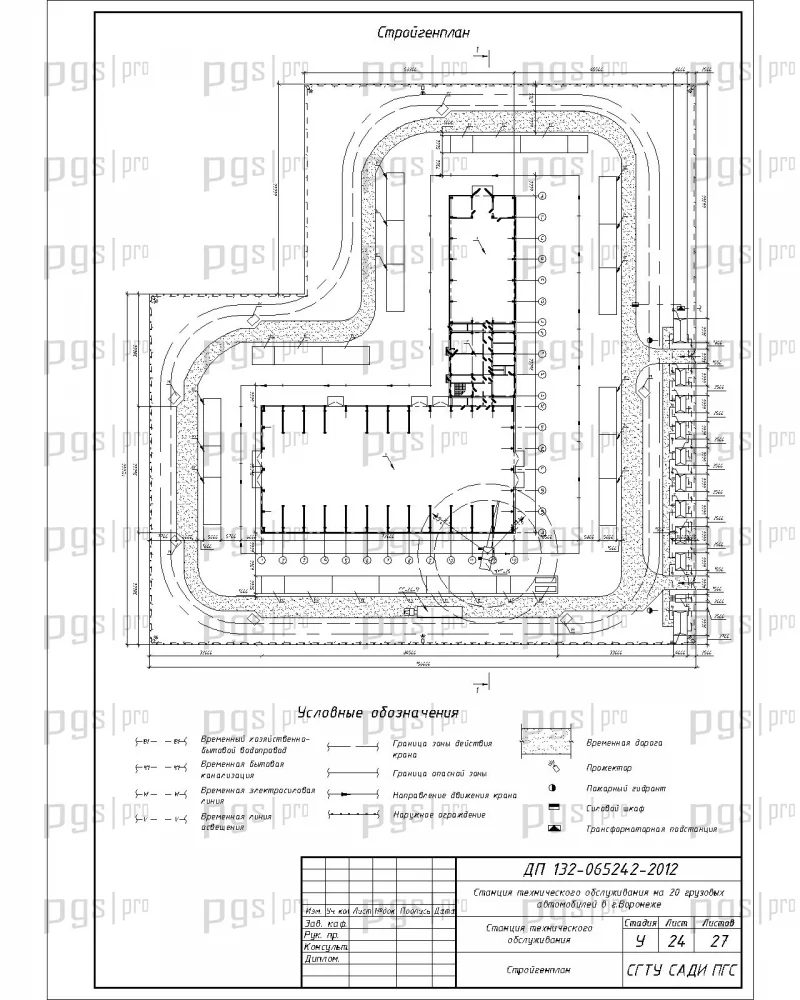

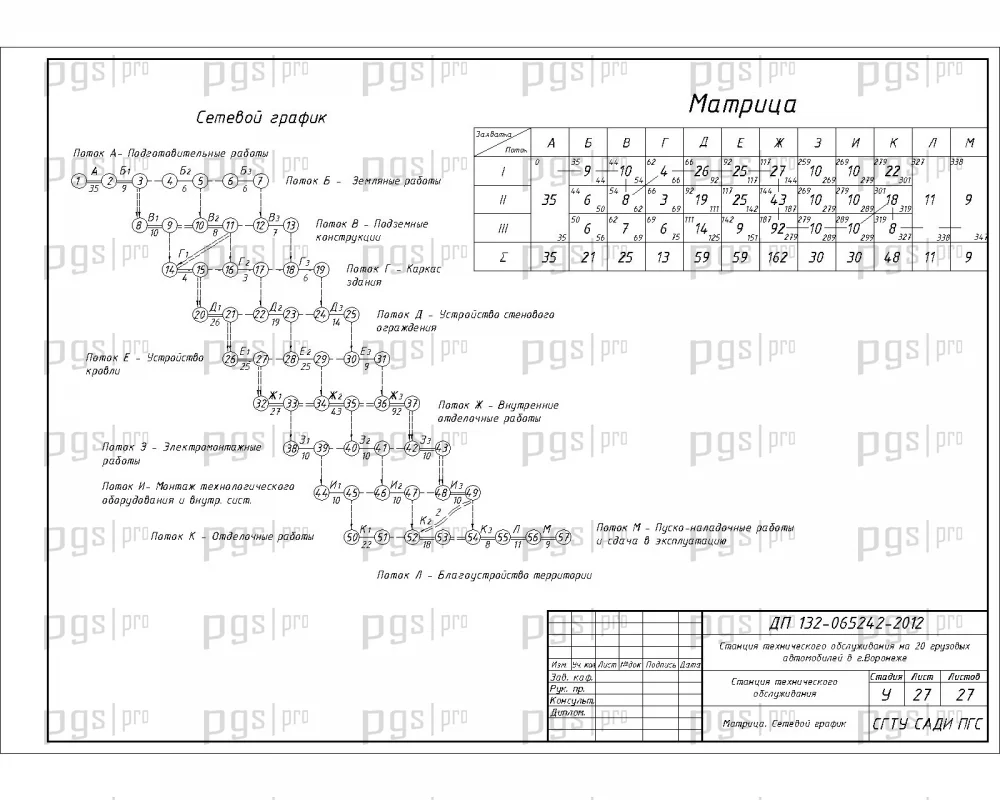

Сетевой график и циклограмма разработаны для оптимизации организации работ по возведению станции техобслуживания. График движения рабочей силы обеспечивает равномерное использование трудовых ресурсов на протяжении всего строительного цикла. Стройгенплан содержит размещение временных зданий, складов, дорог, коммуникаций, расчет персонала, организацию складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Безопасность технологического процесса включает демонтаж и идентификацию опасностей технологического процесса монтажа стропильных ферм, оценку опасностей по допускаемым величинам, анализ возможных принципов, методов и средств обеспечения безопасности, инженерное решение по защите от опасности или уменьшению ее воздействия, прогнозирование развития чрезвычайной ситуации при аварии на рядом расположенном объекте, оценка эффективности принятых решений.
