Диплом №1272 "Торговый центр в г. Саратов"

Дипломный проект №1272 «Торговый центр в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий и предназначен для организации современного торгового комплекса с подземным гаражом. Этот ПГС дипломный проект выполнен с учетом климатических условий г. Саратова и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Если вам нужно купить проект или скачать проект по направлению ПГС с полным расчетом металлического каркаса, монолитных перекрытий и свайных фундаментов, диплом №1272 — удачный шаблон проекта для подготовки.

Состав графической части: фасад и генеральный план; план на отм. 0.000 торгового комплекса; план на отм. -3.000 и разрез; разрез торгового комплекса; план кровли; колонна, узел мансардного окна, архитектурные детали; купол и сечения торгового комплекса; вариантное проектирование (технико-экономическое сравнение трех вариантов перекрытия — 3 листа); схема расположения балок и профнастила; конструирование монолитного перекрытия; конструирование колонн; конструирование фундамента (2 листа); ППР на устройство буронабивных свай (2 листа); сетевой график строительства объекта; циклограмма, график движения рабочих, матрица; строительный генеральный план; разрез стройгенплана; характеристики кранов.

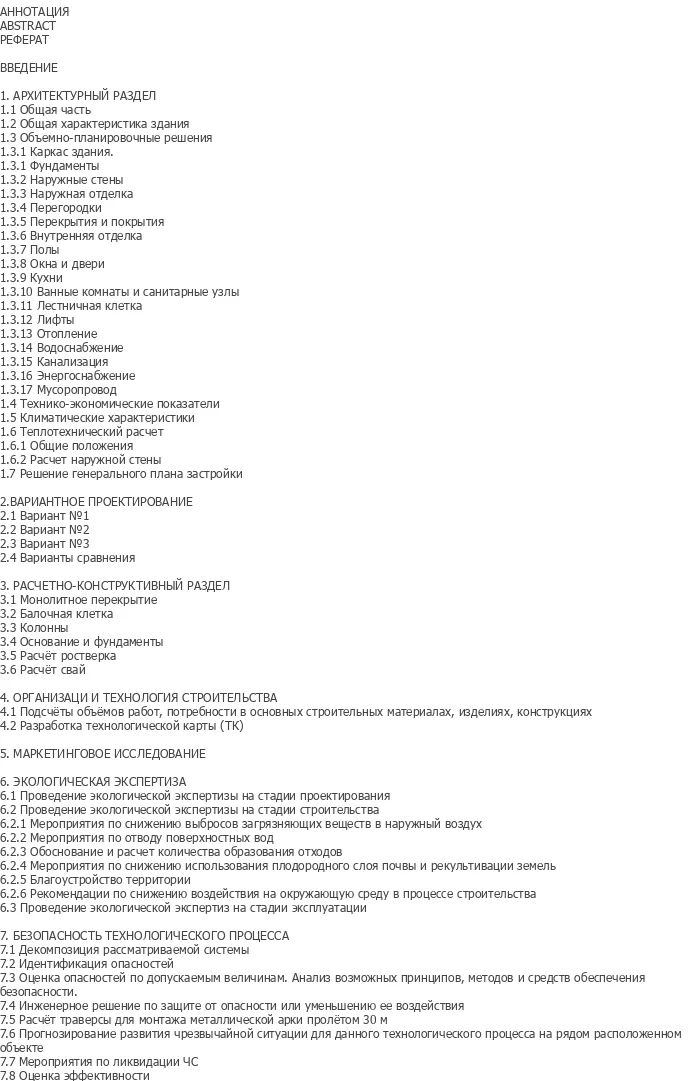

Состав пояснительной записки: аннотация, реферат, введение; архитектурный раздел (общая характеристика здания, объемно-планировочные решения, технико-экономические показатели, климатические характеристики, теплотехнический расчет, решение генерального плана застройки); вариантное проектирование (три варианта перекрытия и их сравнение); расчетно-конструктивный раздел (монолитное перекрытие, балочная клетка, колонны, основание и фундаменты, расчет ростверка, расчет свай); организация и технология строительства (подсчеты объемов работ, технологическая карта); маркетинговое исследование; экологическая экспертиза; безопасность технологического процесса, включая расчет траверсы для монтажа металлической арки пролетом 30 м.

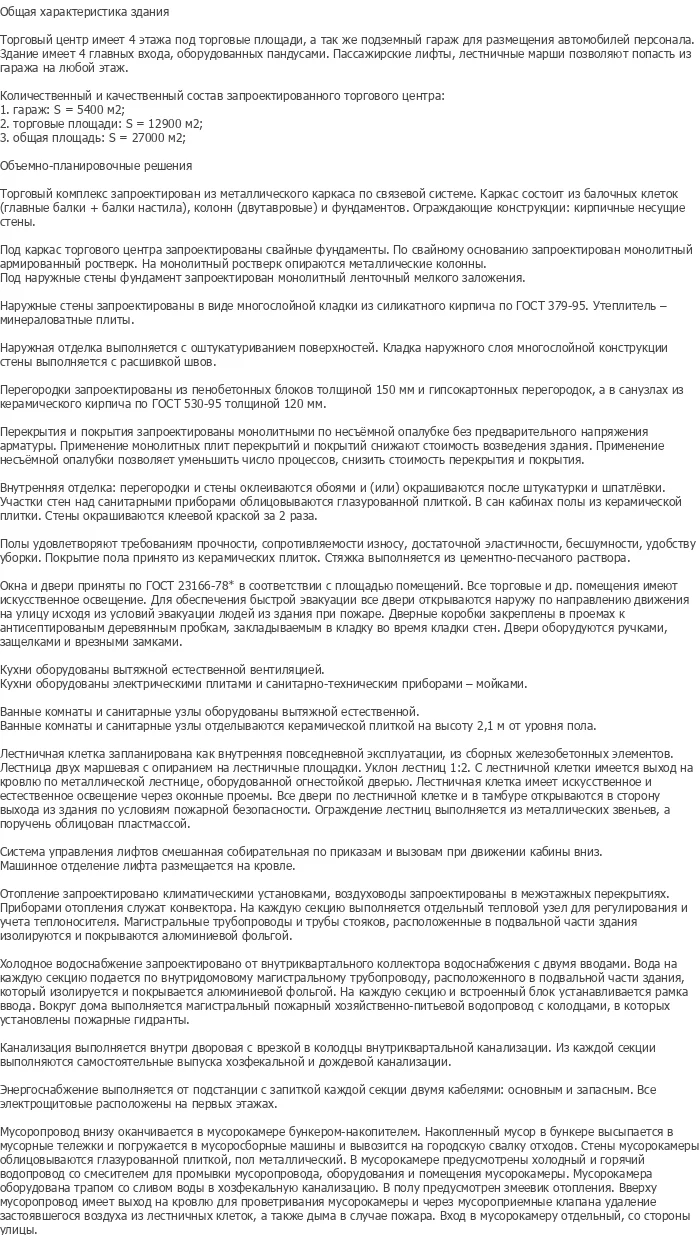

Проектируемый объект — торговый центр в г. Саратове, представляющий собой крупное общественное здание с четырьмя этажами под торговые площади и подземным гаражом для размещения автомобилей персонала. Этот ПГС дипломный проект разработан с учетом современных требований к организации торговых комплексов, эвакуационным нормам и инженерному оснащению общественных зданий. Общая площадь здания составляет 27 000 м2, в том числе торговые площади — 12 900 м2 и гараж — 5 400 м2. Такой состав делает дипломную работу наглядным примером проектирования крупнопанельного по площади общественного объекта с разветвленной инженерной инфраструктурой.

Здание имеет 4 главных входа, оборудованных пандусами, что обеспечивает доступность для посетителей с ограниченными возможностями. Пассажирские лифты и лестничные марши позволяют попасть из гаража на любой этаж, а планировочные решения ориентированы на интенсивные пешеходные потоки покупателей. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1272 предлагает оптимальное соотношение цены и качества.

Инженерная специфика объекта включает климатические установки отопления с конвекторами, внутриквартальное водоснабжение с магистральным пожарным хозяйственно-питьевым водопроводом, внутридворовую канализацию с самостоятельными выпусками хозяйственно-фекальной и дождевой сети, двухкабельное энергоснабжение от подстанции, а также мусоропровод с бункером-накопителем в мусорокамере, вентилируемый через кровлю. Это делает проект полноценным шаблоном проекта для дипломной работы по общественному строительству.

Объемно-планировочная структура торгового центра построена на четком функциональном зонировании: торговые залы четырех этажей, подземный гараж, входные группы, лестнично-лифтовые узлы и инженерные помещения. Торговые залы запроектированы как свободные пространства, допускающие различные варианты расстановки торгового оборудования и коммуникаций. Четыре главных входа с пандусами равномерно распределяют входящие потоки посетителей, а эскалаторно-лифтовая связь обеспечивает вертикальную транспортную доступность всех этажей.

Наружные стены запроектированы в виде многослойной кладки из силикатного кирпича по ГОСТ 379-95 с утеплением минераловатными плитами; наружная отделка выполняется с оштукатуриванием поверхностей и расшивкой швов наружного слоя. Перегородки запроектированы из пенобетонных блоков толщиной 150 мм и гипсокартонных перегородок, а в санузлах — из керамического кирпича по ГОСТ 530-95 толщиной 120 мм.

Внутренняя отделка предусматривает оклейку перегородок и стен обоями или окраску клеевой краской в два слоя после штукатурки и шпатлевки; участки стен над санитарными приборами облицовываются глазурованной плиткой, в санузлах полы — из керамической плитки. Покрытие полов торговых зон принято из керамических плиток на цементно-песчаной стяжке, удовлетворяющее требованиям прочности, износостойкости, эластичности, бесшумности и удобства уборки.

• Окна и двери приняты по ГОСТ 23166-78* в соответствии с площадью помещений; все торговые и прочие помещения имеют искусственное освещение.
• Все двери открываются наружу по направлению движения на улицу из условий эвакуации людей при пожаре; дверные коробки закреплены антисептированными деревянными пробками, закладываемыми в кладку.
• Лестничная клетка — внутренняя, повседневной эксплуатации, из сборных железобетонных элементов; лестницы двухмаршевые с опиранием на лестничные площадки, уклон 1:2, с выходом на кровлю по металлической лестнице с огнеточкой дверью.
• Кухни и санузлы оборудованы вытяжной естественной вентиляцией; санузлы отделываются керамической плиткой на высоту 2,1 м от уровня пола.
• Система управления лифтами — смешанная собирательная по приказам и вызовам при движении кабины вниз; машинное отделение лифта размещается на кровле.

Торговый комплекс запроектирован из металлического каркаса по связевой системе. Каркас состоит из балочных клеток (главные балки и балки настила), двутавровых колонн и фундаментов; ограждающие конструкции — кирпичные несущие стены. Связевая схема обеспечивает пространственную жесткость здания и удобство формирования больших торговых пролетов без лишних промежуточных опор.

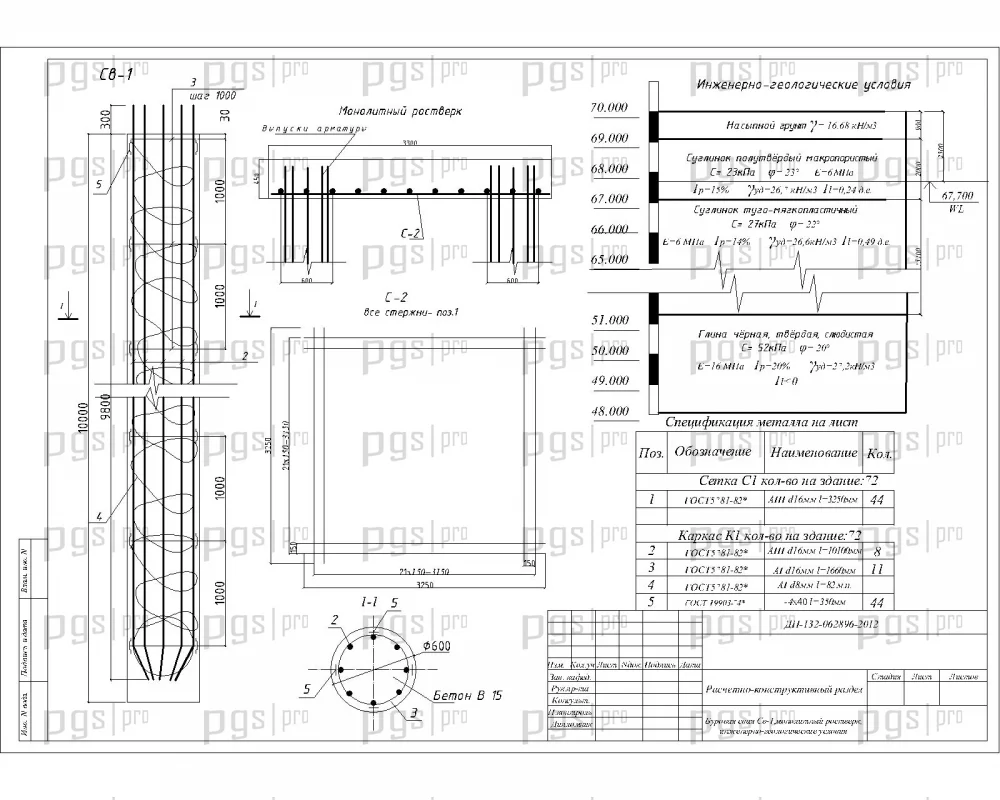

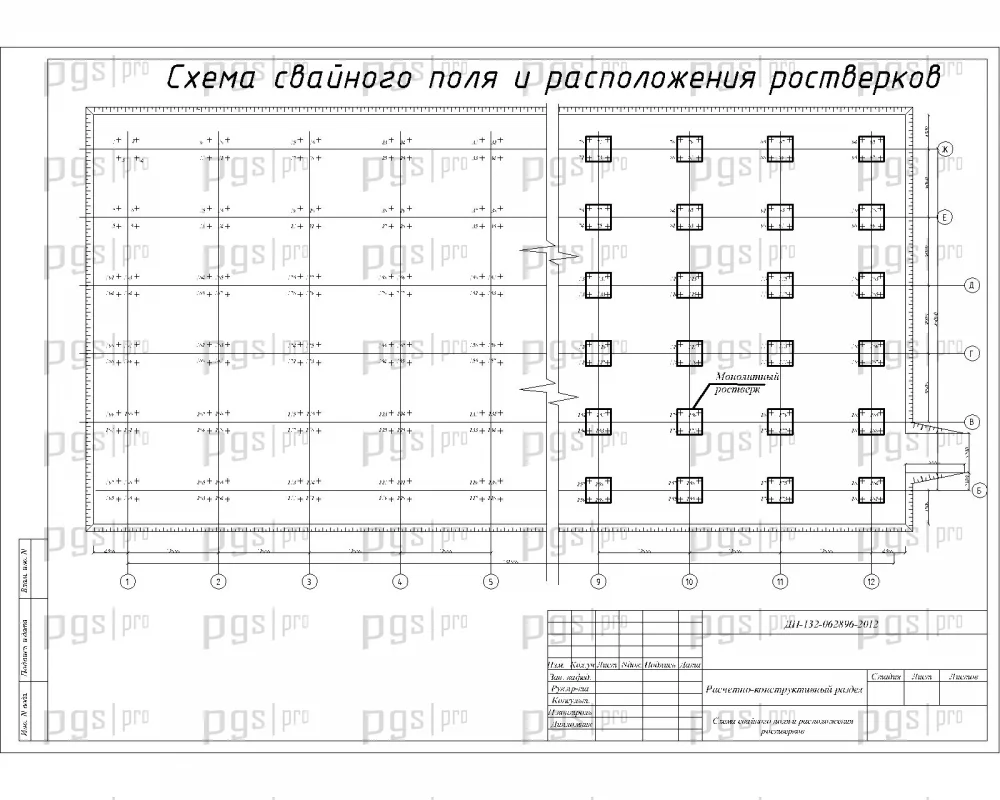

Под каркас торгового центра запроектированы свайные фундаменты (буронабивные сваи по листам конструирования фундамента и ППР). По свайному основанию устроен монолитный железобетонный ростверк, на который опираются металлические колонны; под каркасные стены запроектирован монолитный ленточный фундамент мелкого заложения. Расчетно-конструктивный раздел ПЗ включает расчет балочной клетки, колонн, основания и фундаментов, расчет ростверка и расчет свай — полный цикл проектирования фундаментной части крупного общественного здания.

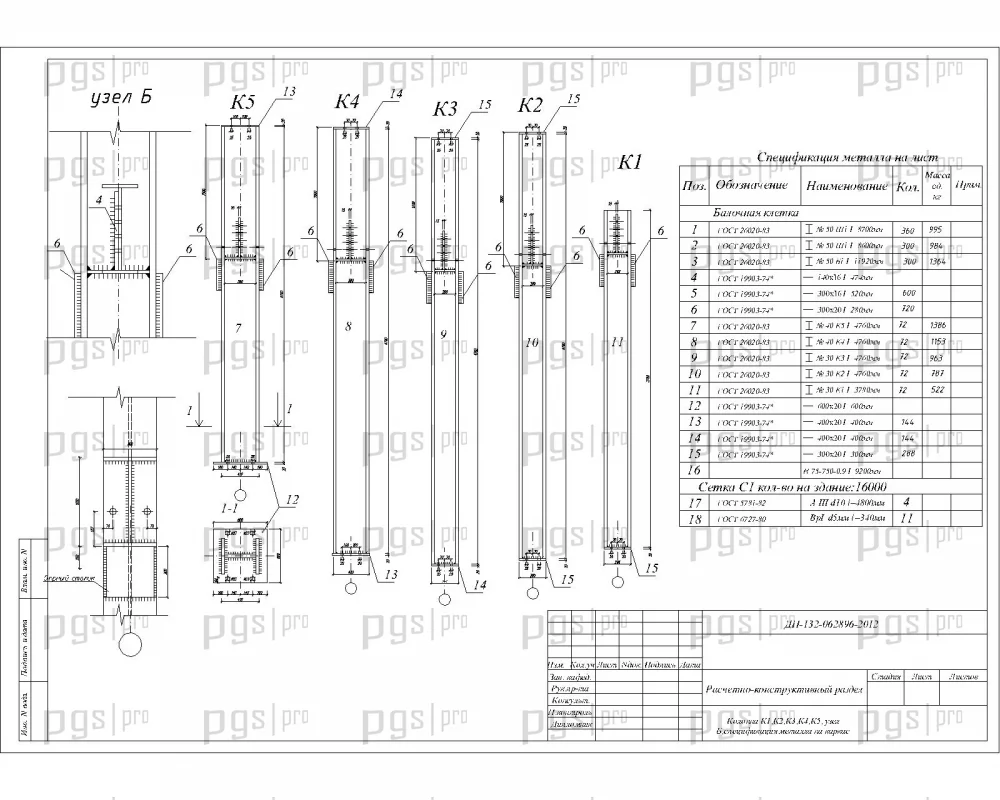

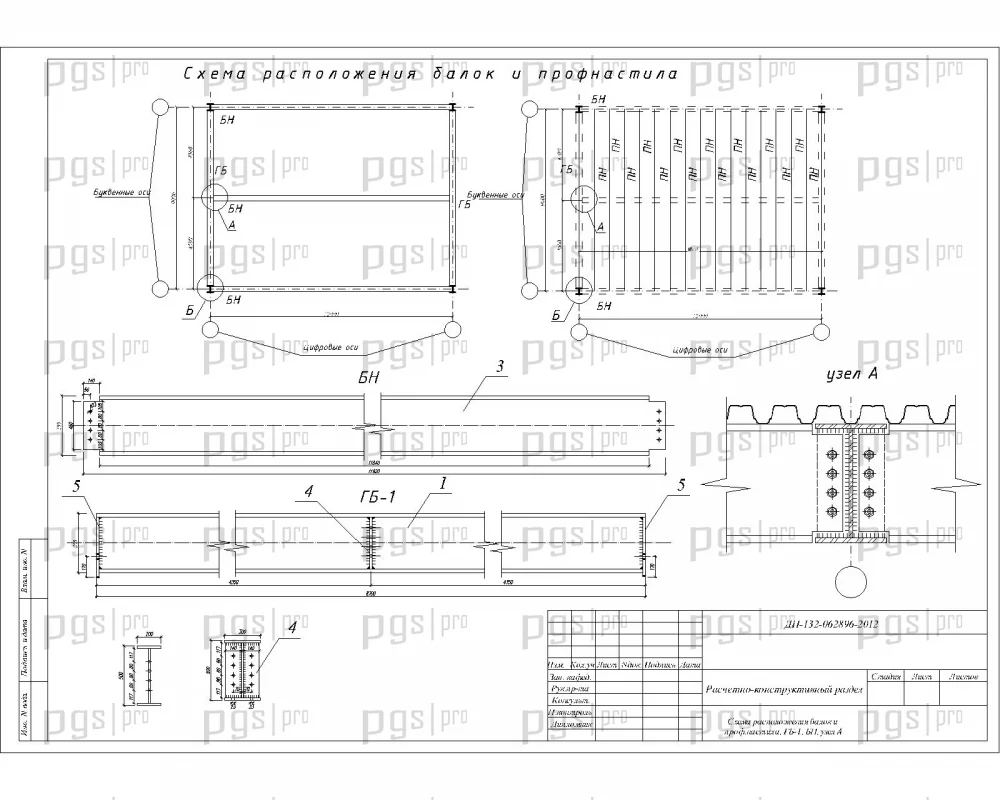

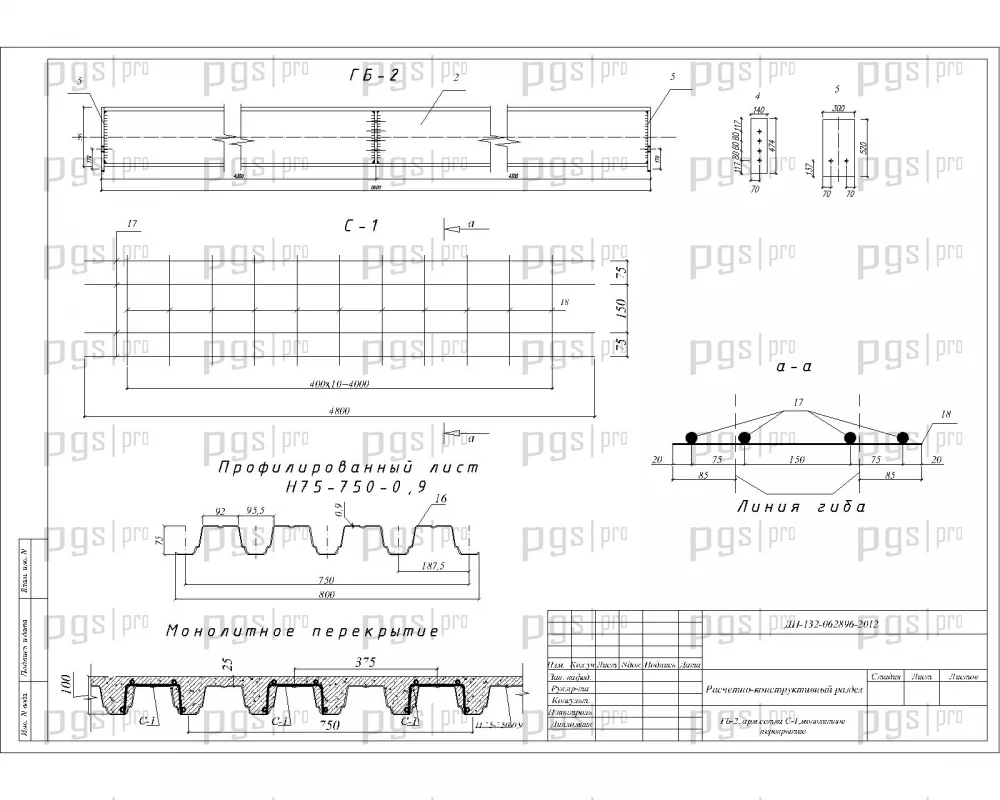

Перекрытия и покрытие запроектированы монолитными из несъемной опалубки без предварительного напряжения арматуры. Применение монолитных плит перекрытий и покрытий снижает стоимость возведения здания, а использование несъемной опалубки позволяет уменьшить число процессов и снизить стоимость перекрытия и покрытия. В графической части подробно представлены конструирование монолитного перекрытия, схема расположения балок и профнастила, а также конструирование колонн с узлами их закрепления.

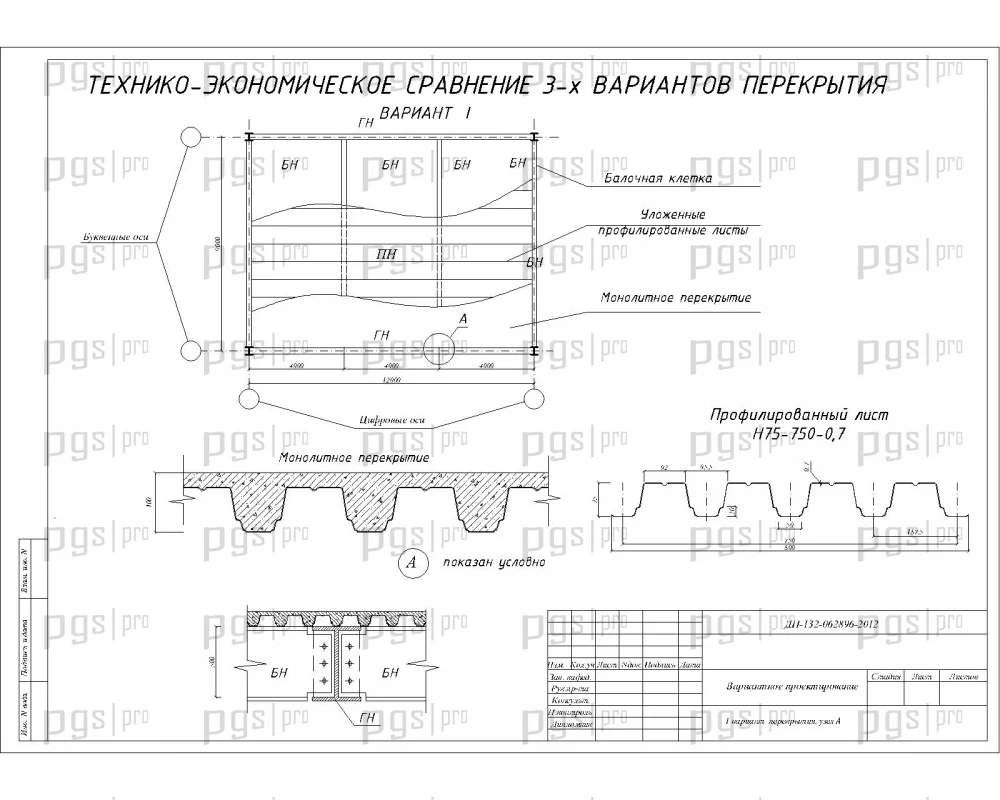

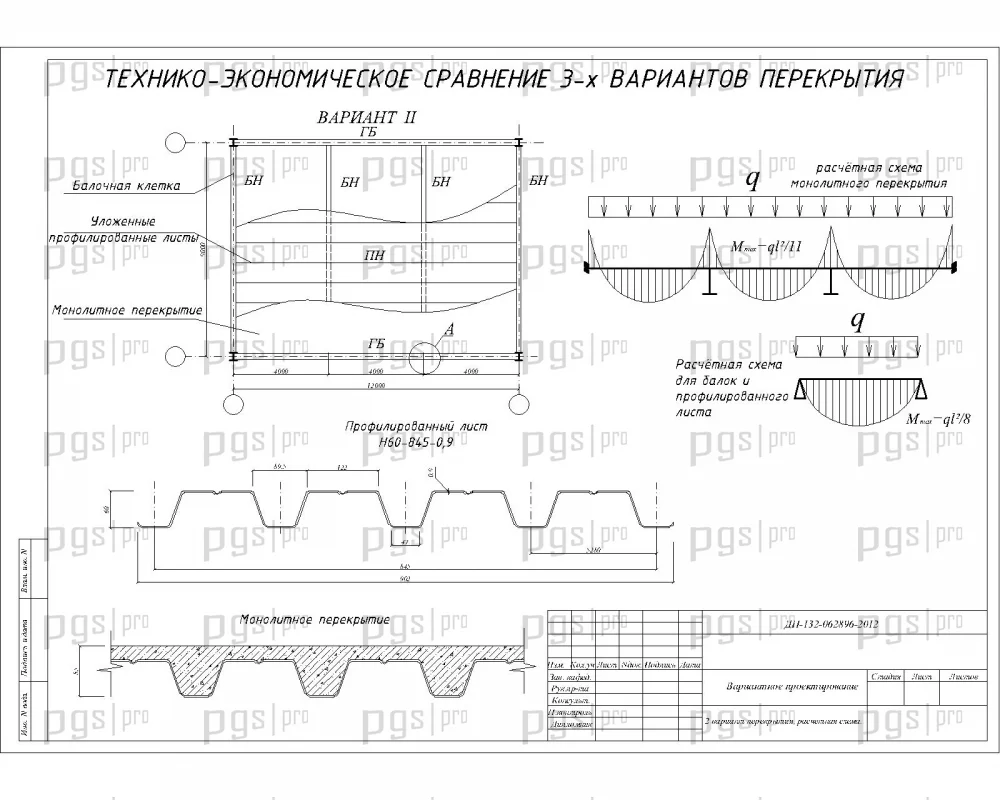

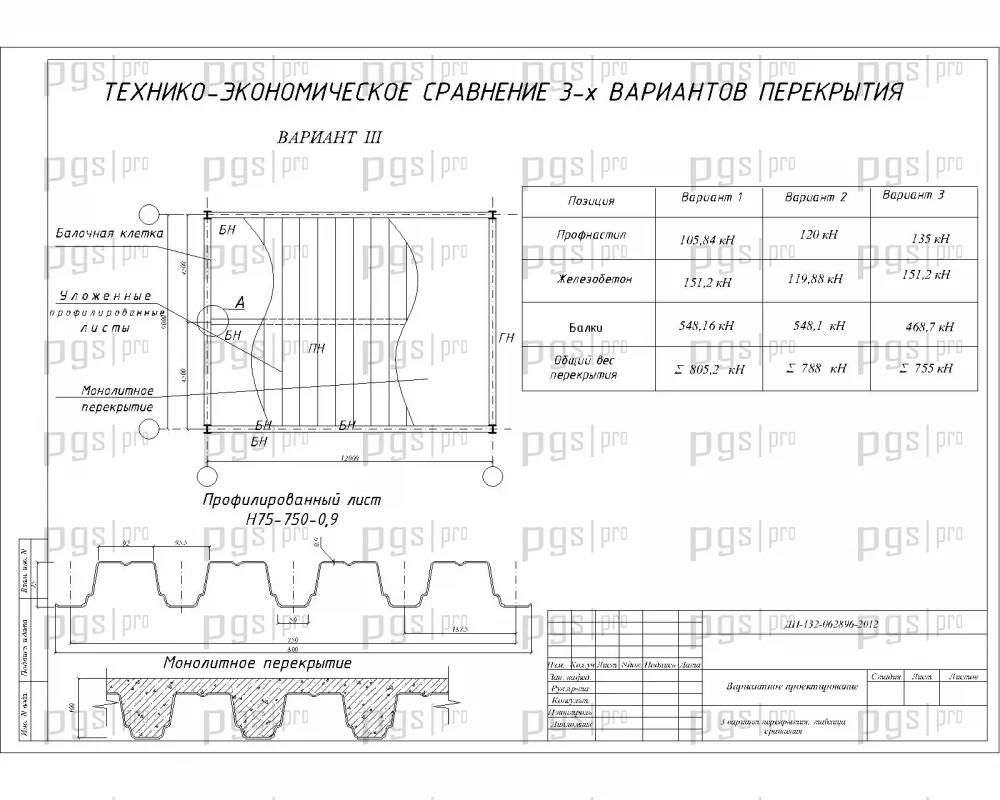

Конструктивная часть диплома дополнена вариантным проектированием: выполнено технико-экономическое сравнение трех вариантов перекрытия с применением профилированного листа и монолитного железобетона. Такой раздел демонстрирует способность выпускника обосновывать выбор конструктивного решения по технико-экономическим критериям — обязательное требование к современной дипломной работе ПГС.

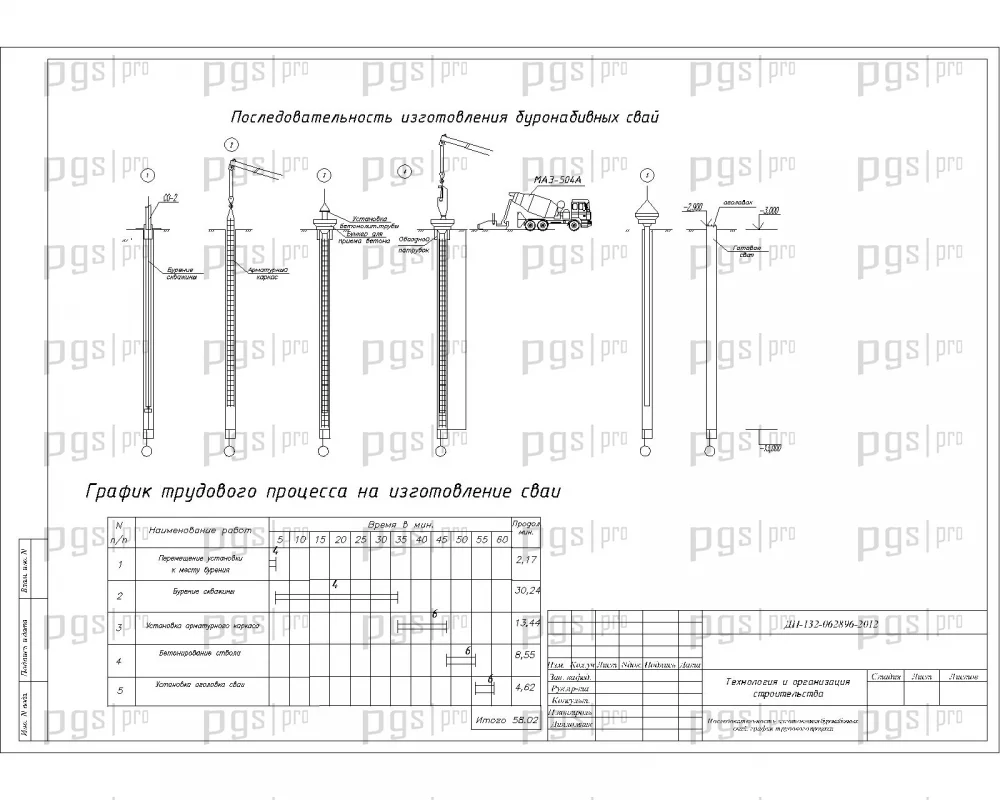

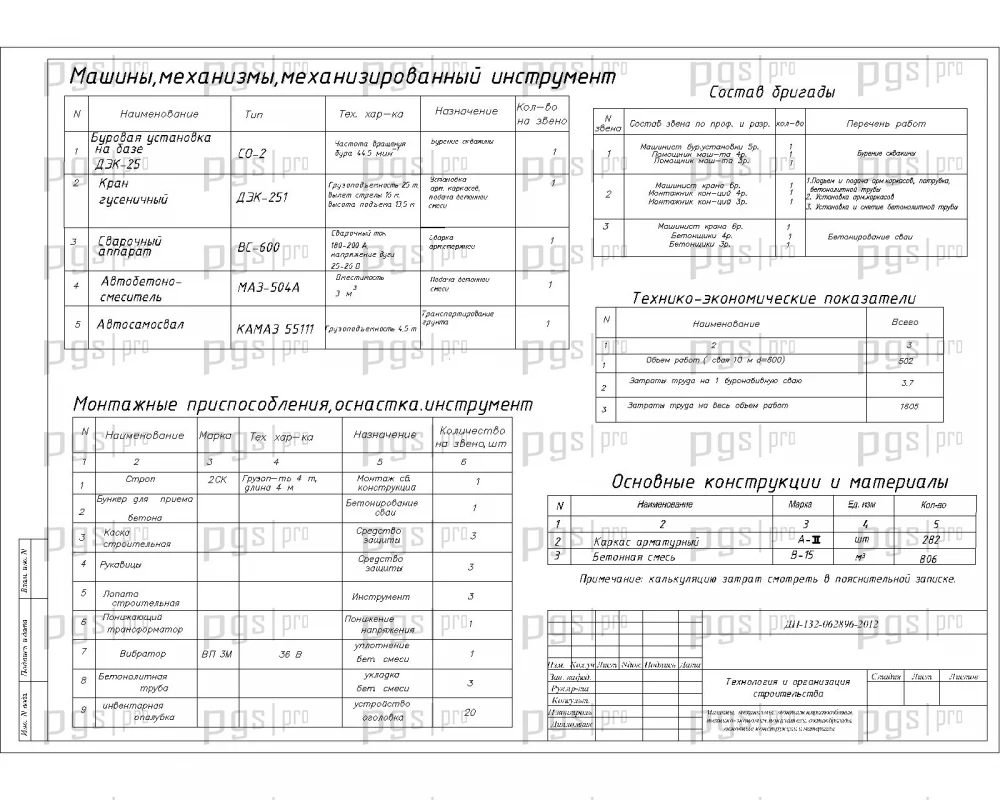

Организационно-технологическая часть проекта включает подсчеты объемов работ и потребности в основных строительных материалах, изделиях и конструкциях, а также разработку технологической карты. ППР на устройство буронабивных свай содержит технологию бурения и бетонирования скважин, подготовительные работы, комплектацию машин и механизмов, требования к качеству и мероприятия по технике безопасности — от подземного цикла, определяющего сроки всего строительства.

Монтаж металлического каркаса и устройство монолитных перекрытий по несъемной опалубке требуют тщательной организации потоков: поставка и раскладка профилированного листа, арматурные работы, бетонирование по секциям. В разделе безопасности технологического процесса приведен расчет траверсы для монтажа металлической арки пролетом 30 м — показательный пример решения вопросов грузоподъемных операций при монтаже крупных элементов.

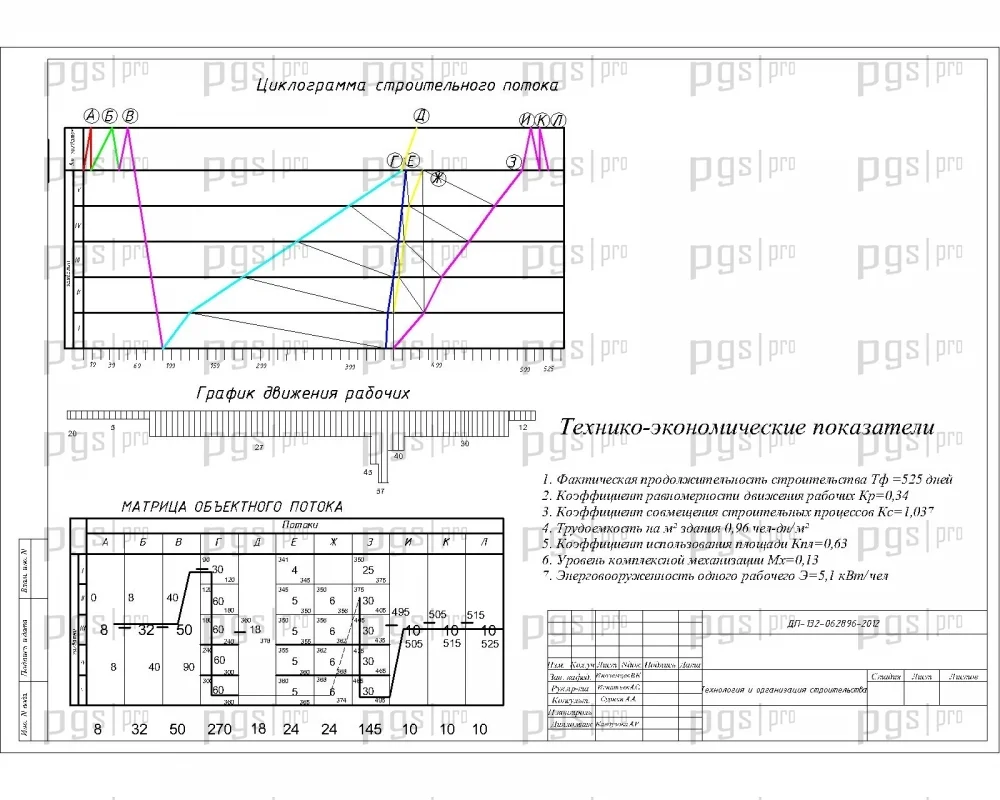

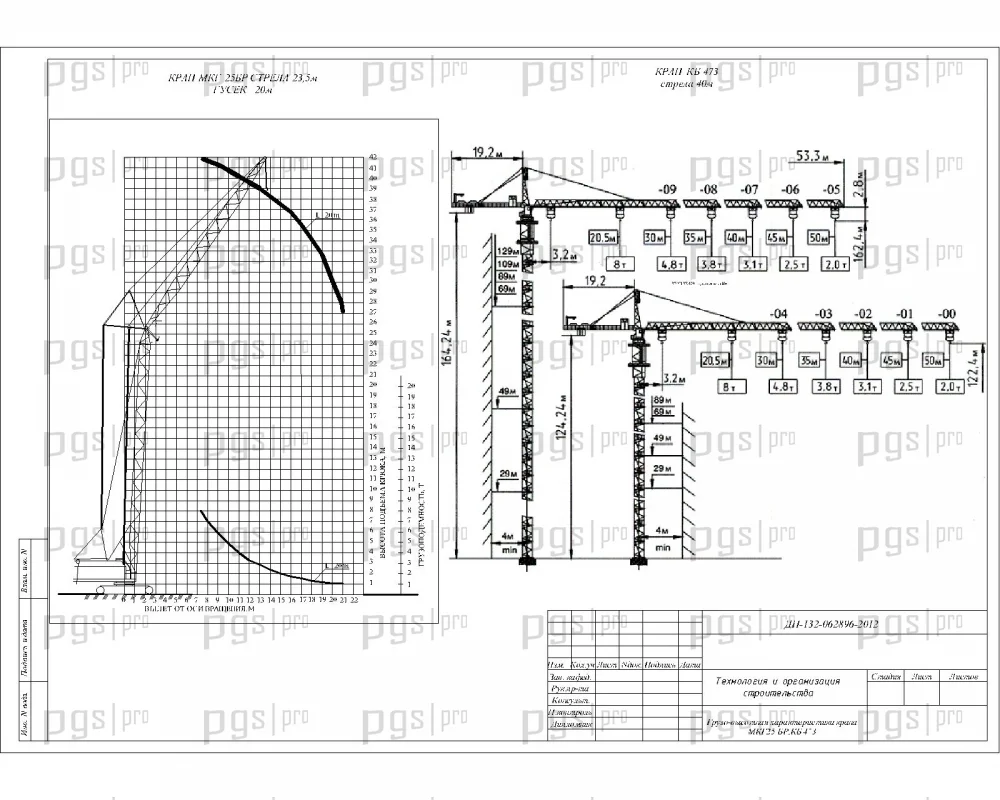

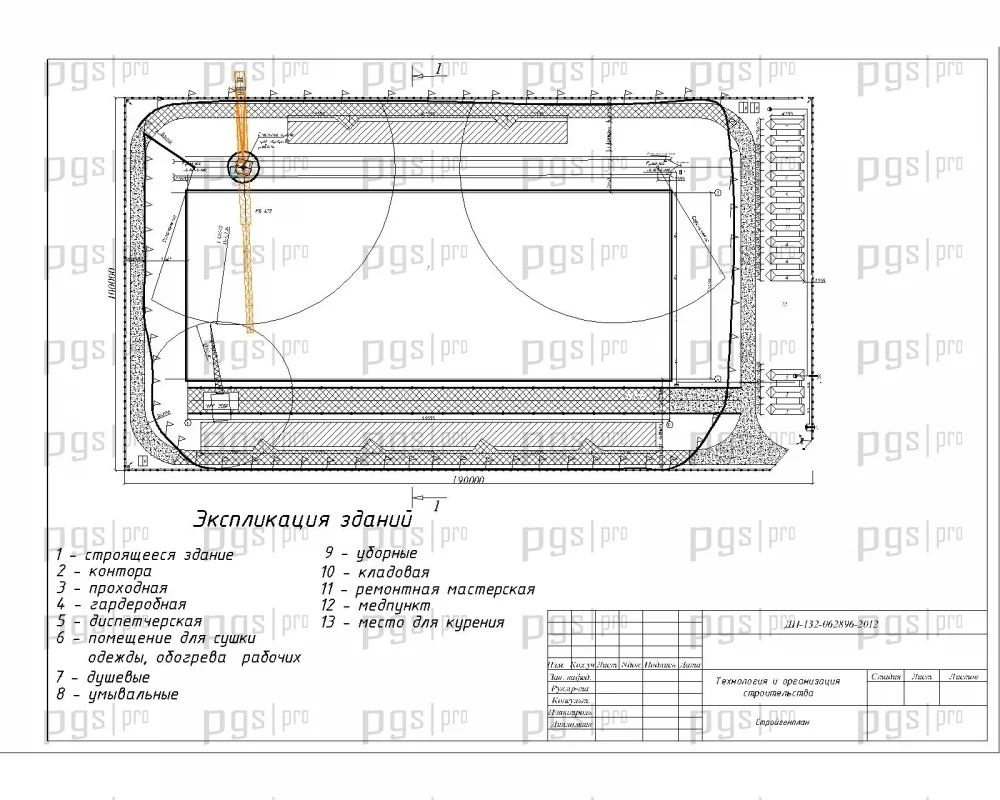

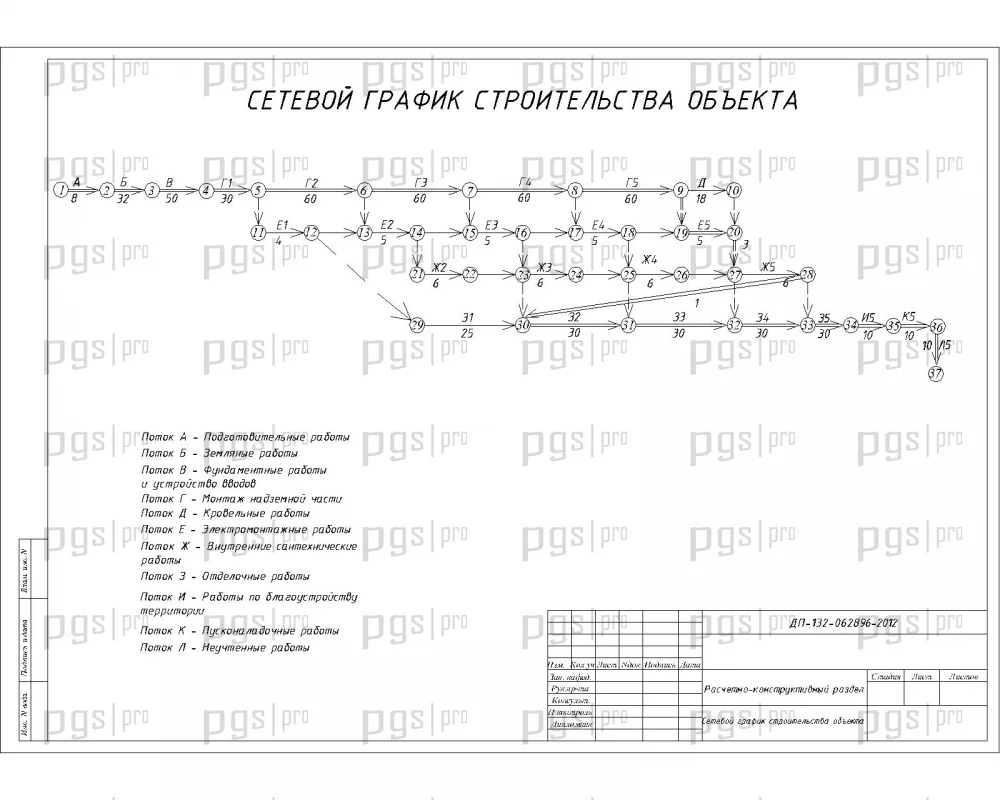

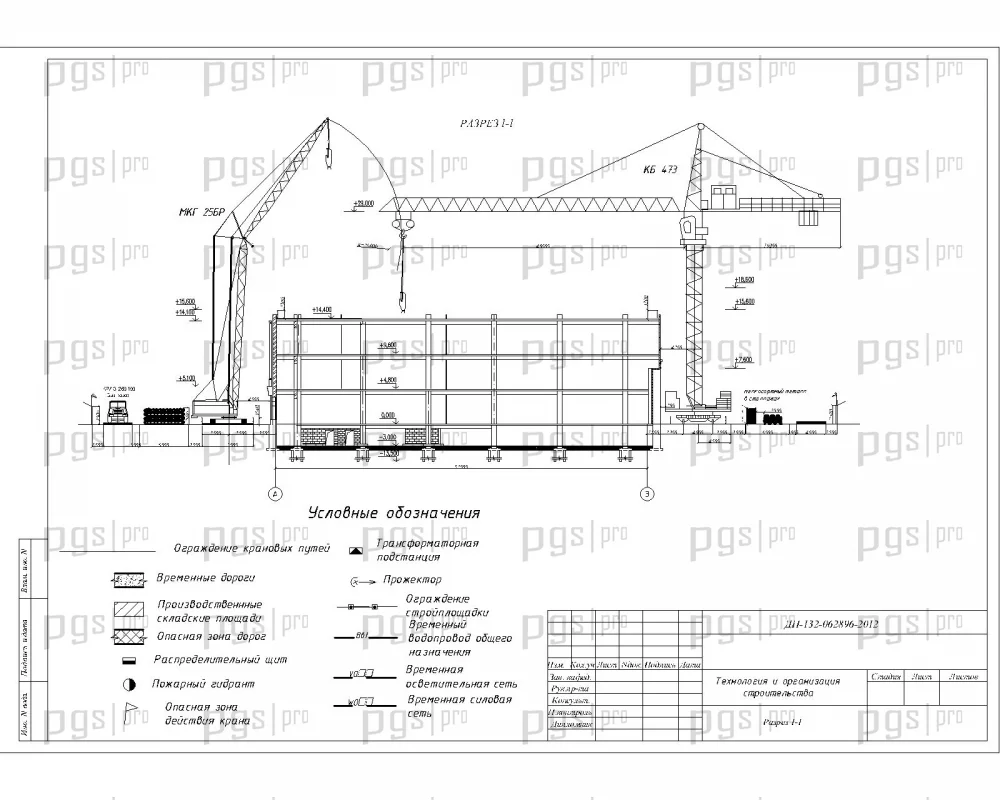

Планирование строительства представлено сетевым графиком строительства объекта, циклограммой, графиком движения рабочих и матрицей, что позволяет оптимизировать критический путь и согласовать работы основных потоков. Строительный генеральный план (включая разрез стройгенплана) содержит размещение временных зданий и сооружений, складов, подъездных дорог, монтажных площадок и коммуникаций, а лист характеристик кранов обосновывает выбор грузоподъемных средств для монтажных работ.

Отдельные разделы ПЗ посвящены маркетинговому исследованию и экологической экспертизе на стадиях проектирования, строительства и эксплуатации — включая мероприятия по снижению выбросов загрязняющих веществ, отводу поверхностных вод, обоснованию образования отходов и благоустройству территории. Это расширяет область применения диплома за рамки чисто конструктивной задачи и делает его полноценной дипломной работой по специальности ПГС.

Диплом №1272 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: торговые центры — востребованный тип общественных зданий в современном гражданском строительстве.
• Масштабный объект: общая площадь 27 000 м2, 4 торговых этажа и подземный гараж — проект уровня реального строительного объекта.
• Разнообразие конструкций: металлический каркас, свайные фундаменты с ростверком, монолитные перекрытия по несъемной опалубке, купольное перекрытие.
• Вариантное проектирование: технико-экономическое сравнение трех вариантов перекрытия с обоснованием оптимального решения.
• Полный расчетный цикл: балочная клетка, колонны, фундаменты, ростверк, сваи — все ключевые элементы расчетно-конструктивного раздела.
• Практическая направленность: ППР на буронабивные сваи, сетевой график, циклограмма, стройгенплан, характеристики кранов.
• Инженерная полнота: отопление климатическими установками, водоснабжение, канализация, энергоснабжение, мусоропровод, вентиляция.
• Адаптивность: возможность привязки проекта к любому городу России путем пересчета теплотехнического и климатического разделов.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1272 по доступной цене — 4 500 рублей.
