Дипломный проект №1274 «Комплекс (МФК) с 4-х уровневой подземной парковкой г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения торговых, офисных и общественных функций с многоуровневой подземной автостоянкой. Проект выполнен с учетом климатических условий Москвы и сложных инженерно-геологических условий центра города. Стоимость работы составляет 5 000 рублей, доступна demo-версия для ознакомления.

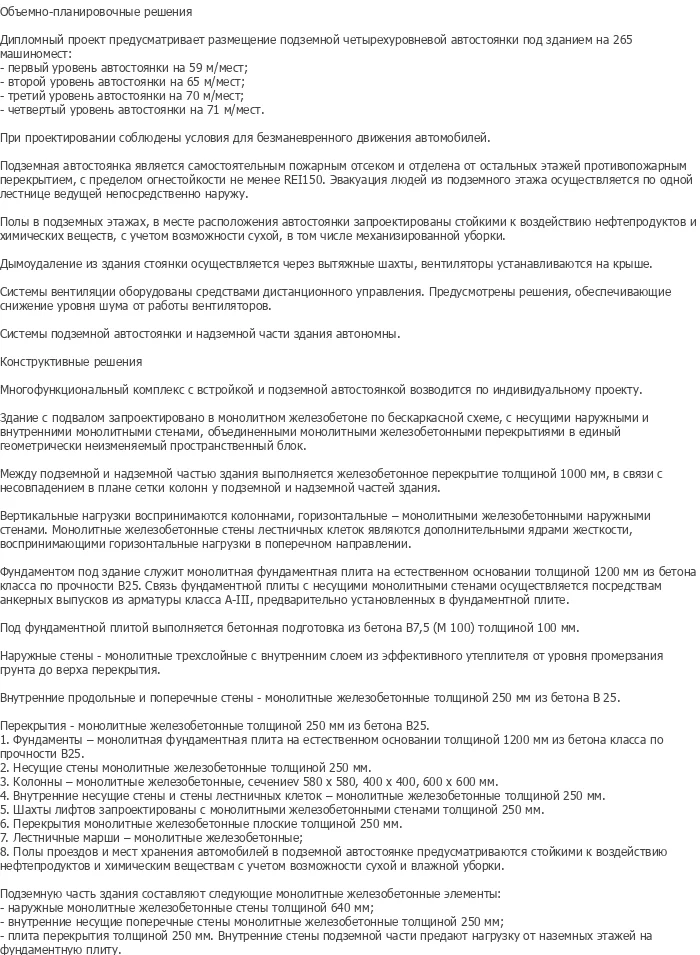

Проектируемый объект — многофункциональный комплекс (МФК) с встроенной четырехуровневой подземной автостоянкой в городе Москва. Данный ПГС дипломный проект разработан с учетом сложных инженерно-геологических условий центральной части города, высоких требований к энергоэффективности и современным нормам проектирования многофункциональных зданий. Подземная автостоянка рассчитана на 265 машиномест, распределенных по четырем уровням: первый уровень на 59 м/мест, второй на 65 м/мест, третий на 70 м/мест и четвертый на 71 м/мест. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию сложных городских объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1274 предлагает полный комплект документации с архитектурными визуализациями.

Здание с подземной автостоянкой возводится по индивидуальному проекту. Между подземной и надземной частями здания выполняется железобетонное перекрытие толщиной 1000 мм в связи с несовпадением в плане сетки колонн у подземной и надземной частей здания. Подземная автостоянка отделена от остальных этажей противопожарным перекрытием с пределом огнестойкости не менее REI150. Эвакуация людей из подземного этажа осуществляется по одной лестнице, ведущей непосредственно наружу. Системы подземной автостоянки и надземной части здания автономны.

При проектировании соблюдены условия для безманевренного движения автомобилей. Подземная автостоянка является самостоятельным пожарным отсеком. Полы в подземных этажах, в месте расположения автостоянки, запроектированы стойкими к воздействию нефтепродуктов и химических веществ, с учетом возможности сухой, в том числе механизированной, уборки. Дымоудаление из здания стоянки осуществляется через вытяжные шахты, вентиляторы устанавливаются на крыше. Системы вентиляции оборудованы средствами дистанционного управления. Предусмотрены решения, обеспечивающие снижение уровня шума от работы вентиляторов.

Объемно-планировочная структура многофункционального комплекса базируется на четком зонировании торговых, офисных, общественных и технических помещений с обеспечением удобных потоков посетителей, персонала и автомобилей. Надземная часть здания включает два этажа, предназначенных для размещения торговых галерей, офисных помещений и общественных функций. Подземная часть представляет собой четырехуровневую автостоянку с плавными въездными и выездными рампами.

Планировочная структура подземных уровней включает парковочные зоны, проезды, технические помещения, лестничные клетки и лифтовые шахты. На планах четко видны круглые въездные/выездные зоны рамп, обеспечивающие беспрепятственное движение автомобилей между уровнями. Надземные этажи имеют свободную планировку с возможностью адаптации под различные функции: торговые павильоны, кафе, офисы, выставочные зоны. Входная группа решена с учетом создания представительного фасада с арочными элементами и большими витражными поверхностями.

Инженерно-геологические разрезы показывают сложный грунтовый профиль строительной площадки с необходимостью применения специальных методов фундаментного решения. Карта фактического материала (масштаб 1:500) отражает геологическое строение участка и расположение инженерно-геологических выработок. Геоморфологические особенности площадки и гидрогеологические условия учтены при проектировании подземной части здания и системы водоотведения.

Конструктивная система здания — бескаркасная. Здание в подземной части запроектировано в монолитном железобетоне по бескаркасной схеме, с несущими наружными и внутренними монолитными стенами, объединенными монолитными железобетонными перекрытиями в единый геометрически неизменяемый пространственный блок. Вертикальные нагрузки воспринимаются колоннами, горизонтальные — монолитными железобетонными наружными стенами. Монолитные железобетонные стены лестничных клеток являются дополнительными ядрами жесткости, воспринимающими горизонтальные нагрузки в поперечном направлении.

Фундамент под здание служит монолитная фундаментная плита на естественном основании толщиной 1200 мм из бетона класса по прочности В25. Связь фундаментной плиты с несущими монолитными стенами осуществляется посредством анкерных выпусков из арматуры класса A-III, предварительно установленных в фундаментной плите. Под фундаментной плитой выполняется бетонная подготовка из бетона В7,5 (М 100) толщиной 100 мм. Наружные стены — монолитные трехслойные с внутренним слоем из эффективного утеплителя от уровня промерзания грунта до верха перекрытия. Внутренние продольные и поперечные стены — монолитные железобетонные толщиной 250 мм из бетона В25.

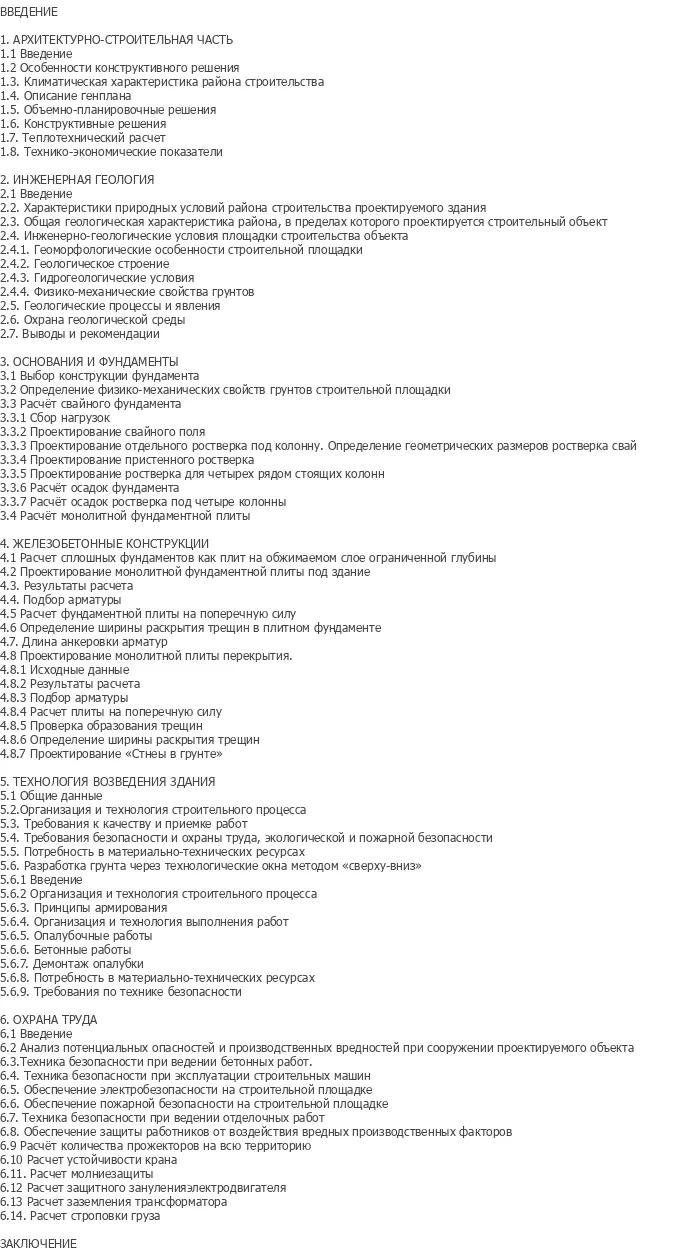

Расчетно-конструктивная часть проекта включает расчет сплошных фундаментов как плит на обжимаемом слое ограниченной глубины, проектирование монолитной фундаментной плиты, расчет фундаментной плиты на поперечную силу, определение ширины раскрытия трещин в плитном фундаменте, длину анкеровки арматур, проектирование монолитной плиты перекрытия, подбор арматуры, проверку образования трещин, определение ширины раскрытия трещин, проектирование «Стены в грунте». Расчет выполнен вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.

Раздел технологии возведения здания включает общие данные, организацию и технологию строительного процесса, требования к качеству и приемке работ, требования безопасности и охраны труда, экологической и пожарной безопасности, потребность в материально-технических ресурсах. Разработана технологическая карта разработки грунта через технологические окна методом «сверху-вниз», включающая организацию и технологию строительного процесса, принципы армирования, опалубочные работы, бетонные работы, демонтаж опалубки, потребность в материально-технических ресурсах, требования по технике безопасности. Данный метод позволяет производить excavation грунта в условиях плотной городской застройки с минимальным воздействием на окружающие здания.

Строительный генеральный план (СГП) содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций, а также мероприятия по охране окружающей среды и технике безопасности. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки.

Раздел охраны труда охватывает анализ потенциальных опасностей и производственных вредностей, технику безопасности при ведении бетонных работ, эксплуатации строительных машин, обеспечение электробезопасности и пожарной безопасности на строительной площадке, защиту работников от вредных производственных факторов, расчет количества прожекторов, устойчивости крана, молниезащиты, защитного зануления электродвигателя, заземления трансформатора, строповки груза. Раздел инженерной геологии включает характеристику природных условий, геоморфологические особенности, геологическое строение, гидрогеологические условия, физико-механические свойства грунтов, геологические процессы и явления, охрану геологической среды.

Диплом №1274 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложный инженерный объект: проектирование многофункционального комплекса с четырехуровневой подземной парковкой в условиях плотной городской застройки Москвы.
• Уникальная конструктивная схема: бескаркасная система с монолитными железобетонными стенами и перекрытиями, объединенными в единый пространственный блок.
• Сложный фундамент: свайно-плитный фундамент с монолитной плитой толщиной 1200 мм, буросекущие сваи (стена в грунте), анкерные выпуски арматуры класса A-III.
• Полная комплектация: 160 листов пояснительной записки и 30 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Архитектурные визуализации: наличие 3D-визуализаций и фотореалистичных изображений фасадов для наглядной презентации проекта.
• Практическая направленность: технологическая карта разработки грунта методом «сверху-вниз», строительный генплан, технико-экономические показатели, инженерно-геологические разрезы.
• Ручной расчет: все конструктивные расчеты выполнены вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1274 по доступной цене — 5 000 рублей.
