Дипломный проект №1275 «Дилерский салон в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для демонстрации, продажи и обслуживания автомобилей. Проект выполнен с учетом климатических условий Саратовской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Стоимость работы составляет 5 000 рублей, доступна demo-версия для ознакомления.

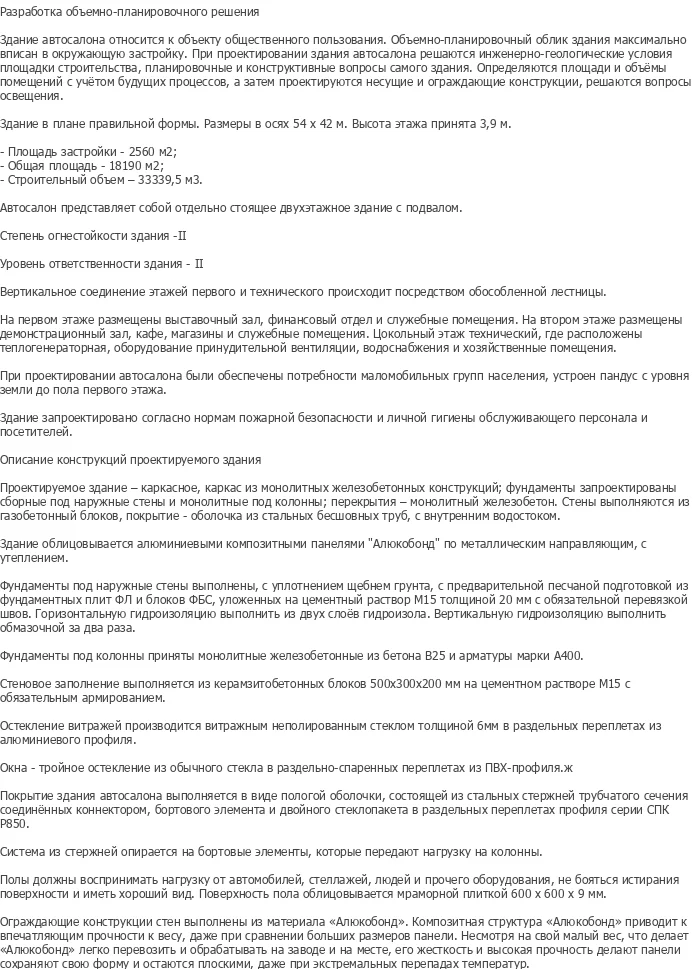

Проектируемый объект — дилерский салон в городе Саратов, представляющий собой отдельно стоящее двухэтажное здание с подвалом и цокольным этажом. Данный ПГС дипломный проект разработан с учетом современных требований к торговым зданиям, энергоэффективности и функциональности. Здание имеет правильную форму в плане с размерами в осях 54 × 42 м. Высота этажа принята 3,9 м. Общая площадь застройки составляет 2560 м², общая площадь — 18 190 м², строительный объем — 33 339,5 м³. Степень огнестойкости здания — II, уровень ответственности — II. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию торговых и общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1275 предлагает полный комплект документации с архитектурными визуализациями.

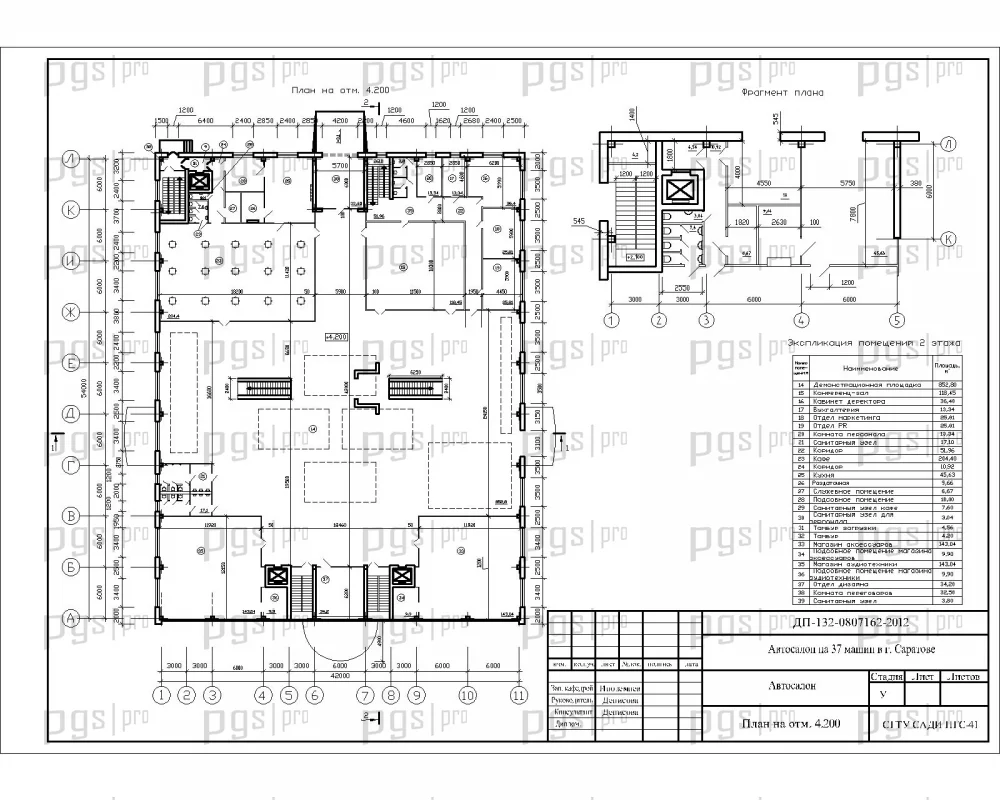

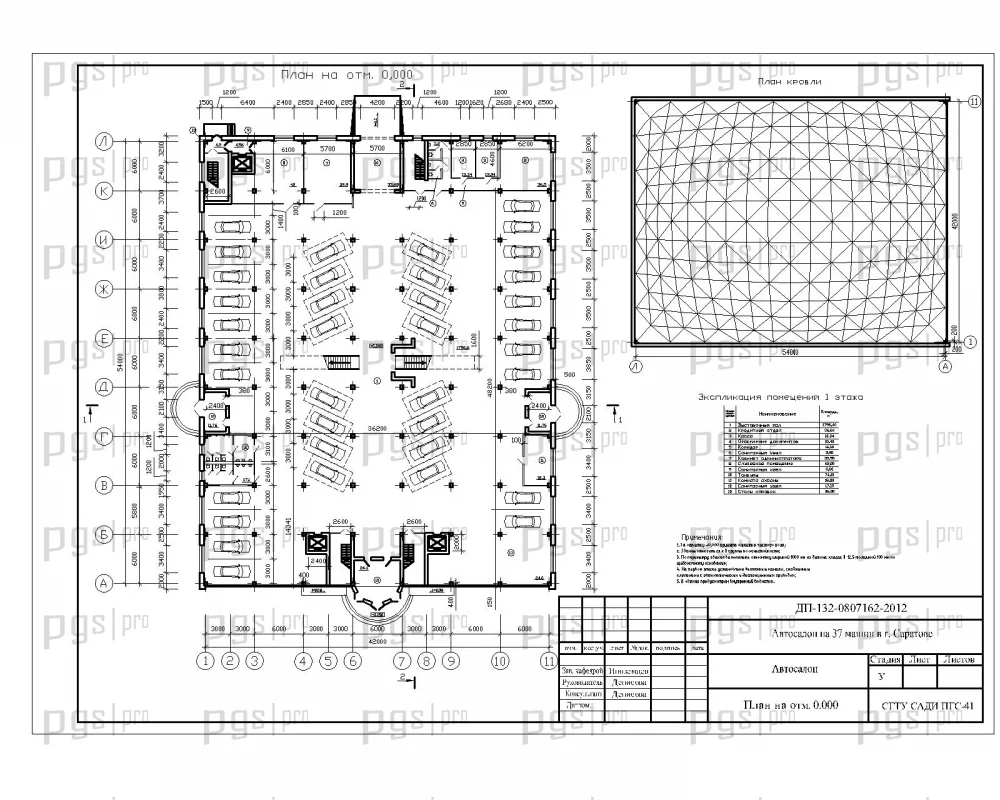

Автосалон представляет собой отдельно стоящее двухэтажное здание с подвалом. На первом этаже размещены выставочный зал, финансовый отдел и служебные помещения. На втором этаже размещены демонстрационный зал, кафе, магазины и служебные помещения. Цокольный этаж технический, где расположены теплогенераторная, оборудование принудительной вентиляции, водоснабжения и хозяйственные помещения. Вертикальное соединение этажей первого и технического происходит посредством обособленной лестницы. При проектировании автосалона были обеспечены потребности маломобильных групп населения, устроен пандус с уровня земли до пола первого этажа.

Здание запроектировано согласно нормам пожарной безопасности и личной гигиены обслуживающего персонала и посетителей. Объемно-планировочный облик здания максимально вписан в окружающую застройку. При проектировании здания автосалона решаются инженерно-геологические условия площадки строительства, планировочные и конструктивные вопросы самого здания. Определяются площади и объемы помещений с учетом будущих процессов, а затем проектируются несущие и ограждающие конструкции, решаются вопросы освещения.

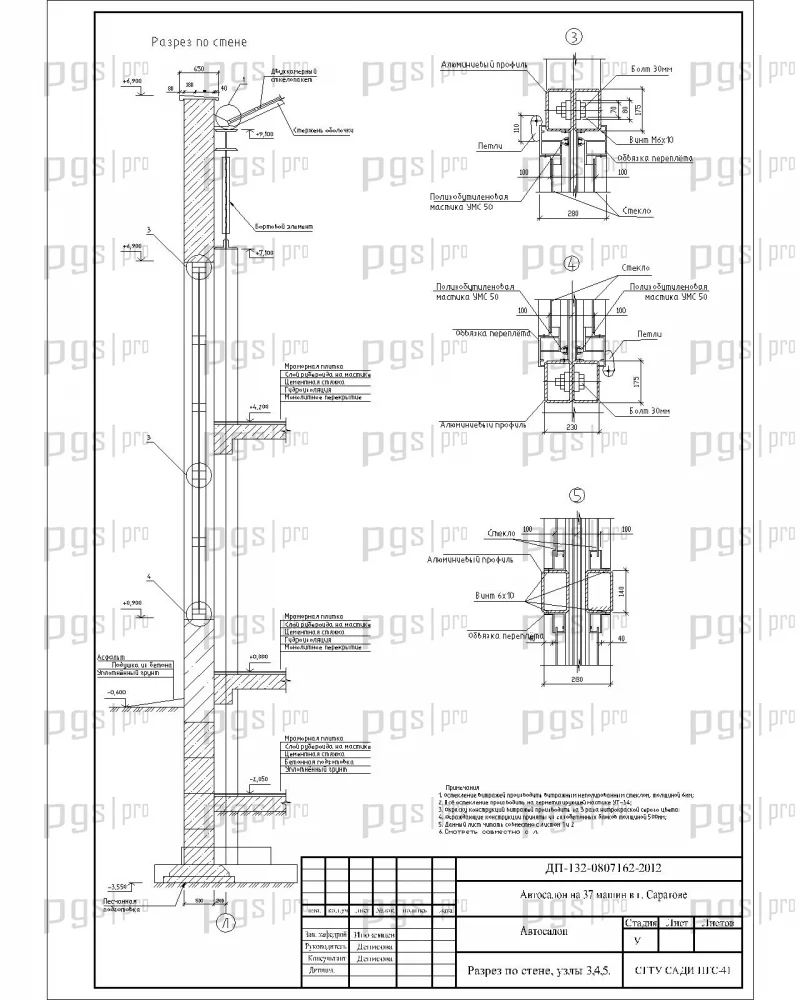

Архитектурная выразительность фасадов достигается применением современных отделочных материалов и больших витражных поверхностей. Здание облицовывается алюминиевыми композитными панелями «Алюкобонд» по металлическим направляющим, с утеплением. Ограждающие конструкции стен выполнены из материала «Алюкобонд». Композитная структура «Алюкобонд» приводит к впечатляющим прочности к весу, даже при сравнении больших размеров панели. Несмотря на свой малый вес, что делает «Алюкобонд» легко перевозить и обрабатывать на заводе и на месте, его жесткость и высокая прочность делают панели сохраняют свою форму и остаются плоскими, даже при экстремальных перепадах температур.

Остекление витражей производится витражным неполированным стеклом толщиной 6 мм в раздельных переплетах из алюминиевого профиля. Окна — сплошное остекление из обычного стекла в раздельно-спаренных переплетах из ПВХ-профиля. Поверхность пола облицовывается мраморной плиткой 600 × 600 × 9 мм. Полы должны воспринимать нагрузку от автомобилей, стеллажей, людей и прочего оборудования, не бояться истирания поверхности и иметь хороший вид.

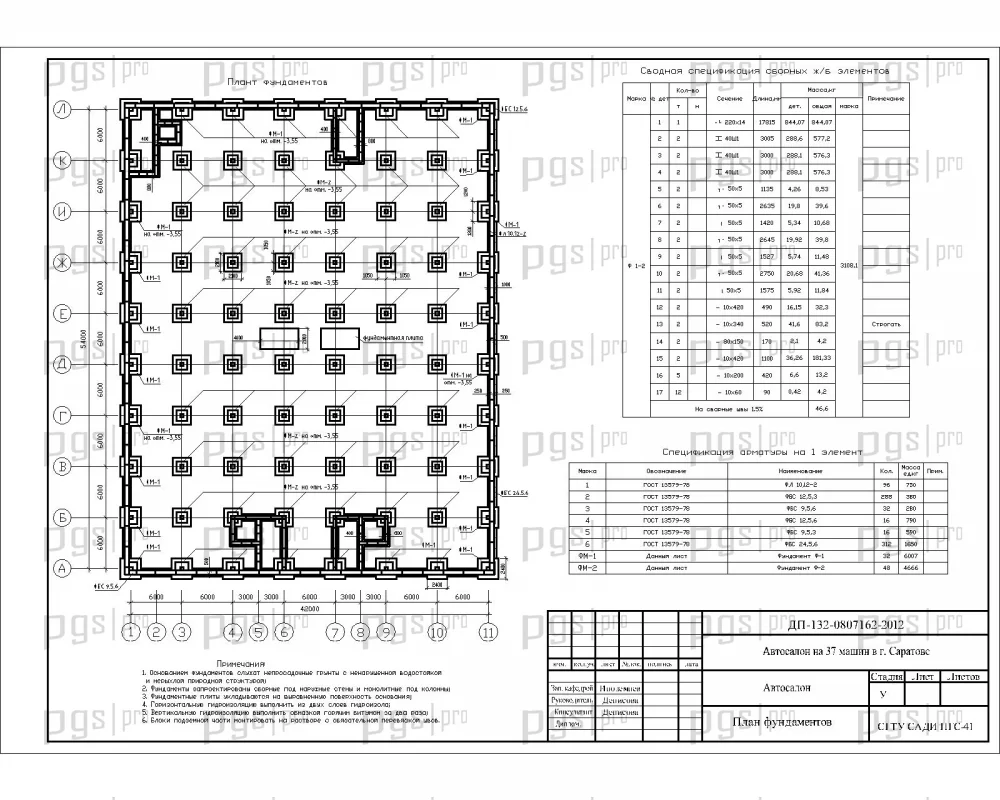

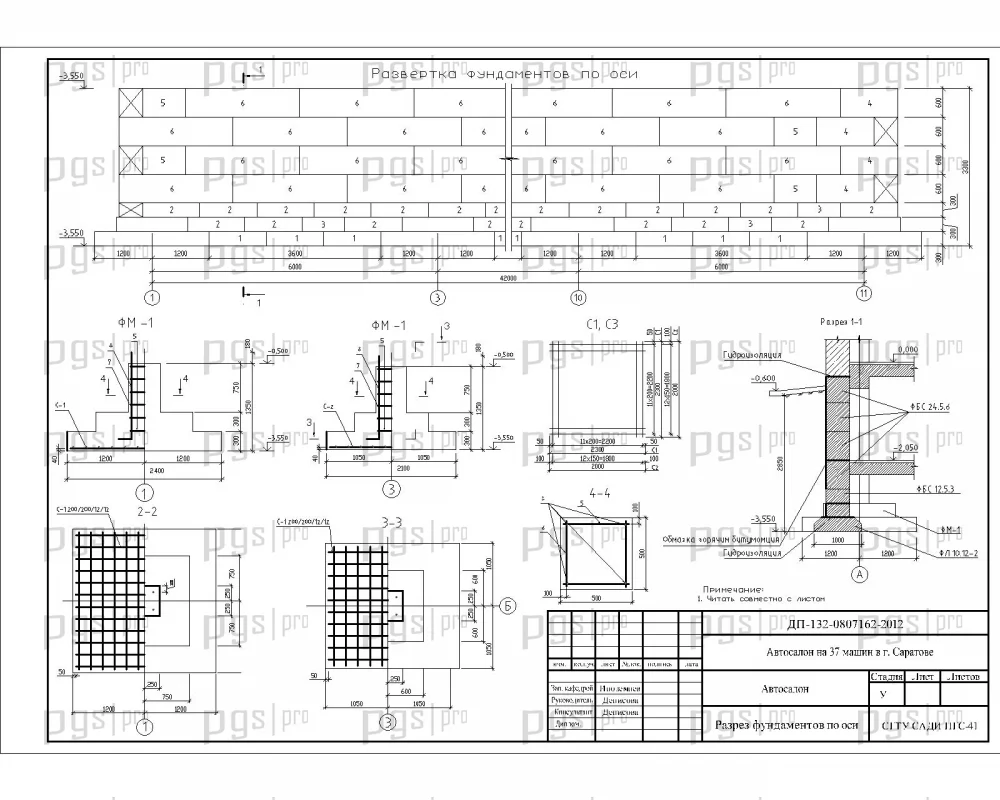

Фундаменты под наружные стены выполнены, с уплотнением щебнем грунта, с предварительной песчаной подготовкой из фундаментных плит ФЛ и блоков ФБС, уложенных на цементный раствор М15 толщиной 20 мм с обязательной перевязкой швов. Горизонтальную гидроизоляцию выполнить из двух слоев гидроизола. Вертикальную гидроизоляцию выполнить обмазочной за два раза. Здание оборудовано системами водоснабжения, канализации, горячего водоснабжения и отопления, вентиляции, кондиционирования воздуха, электроснабжения, связи и сигнализации, охранно-пожарной сигнализации, оповещения о пожаре. Предусмотрены мероприятия по экономии энергоресурсов, снижению уровня шума.

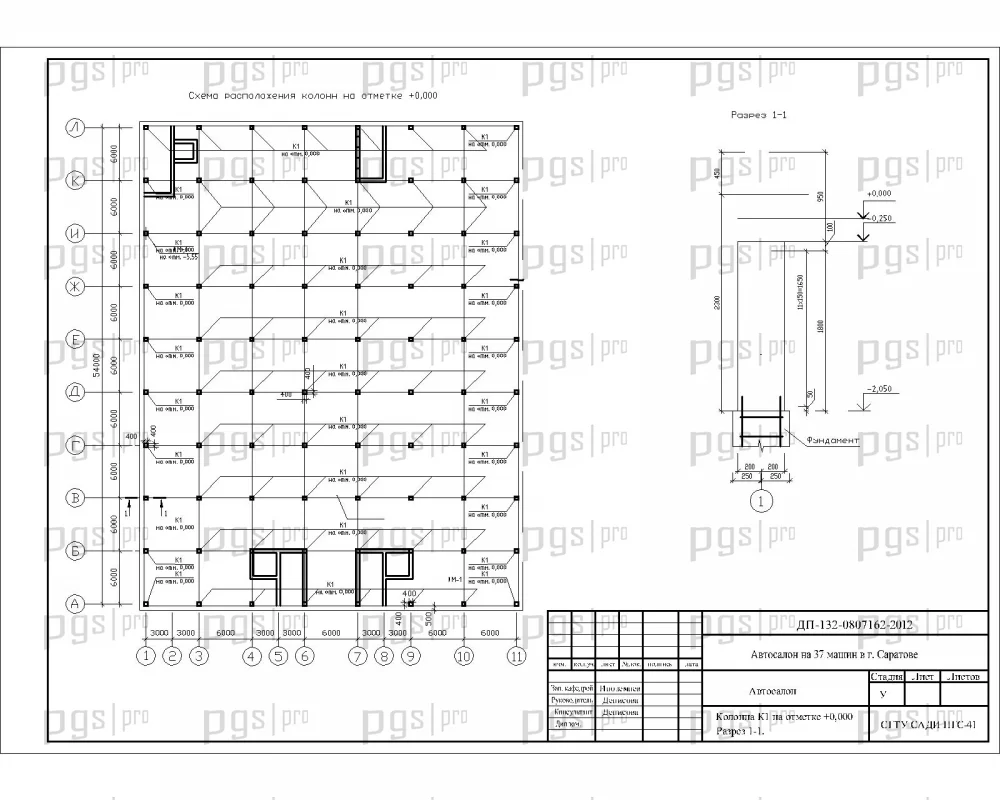

Проектируемое здание — каркасное, каркас из монолитных железобетонных конструкций. Фундаменты запроектированы сборные под рамные стены и монолитные под колонны. Стены выполняются из газобетонных блоков, покрытие — оболочка из стальных бесшовных труб, с внутренним водостоком. Фундаменты под колонны приняты монолитные железобетонные из бетона В25 и арматуры марки А400. Стеновое заполнение выполняется из керамзитобетонных блоков 500×300×200 мм на цементном растворе М15 с обязательным армированием.

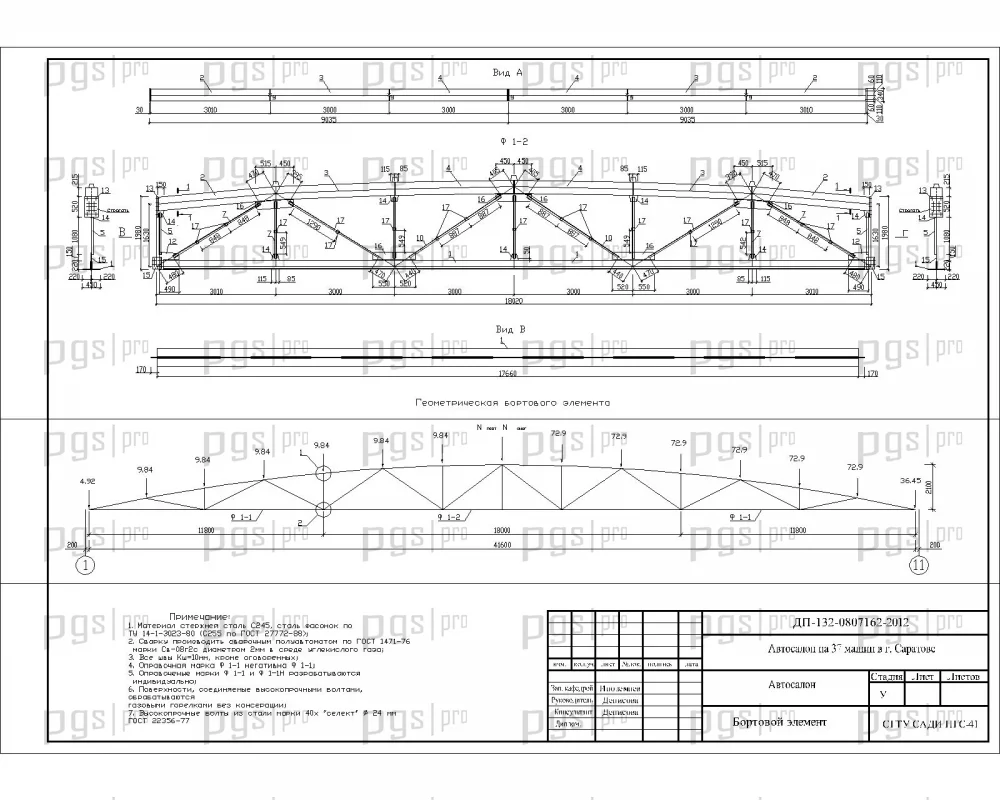

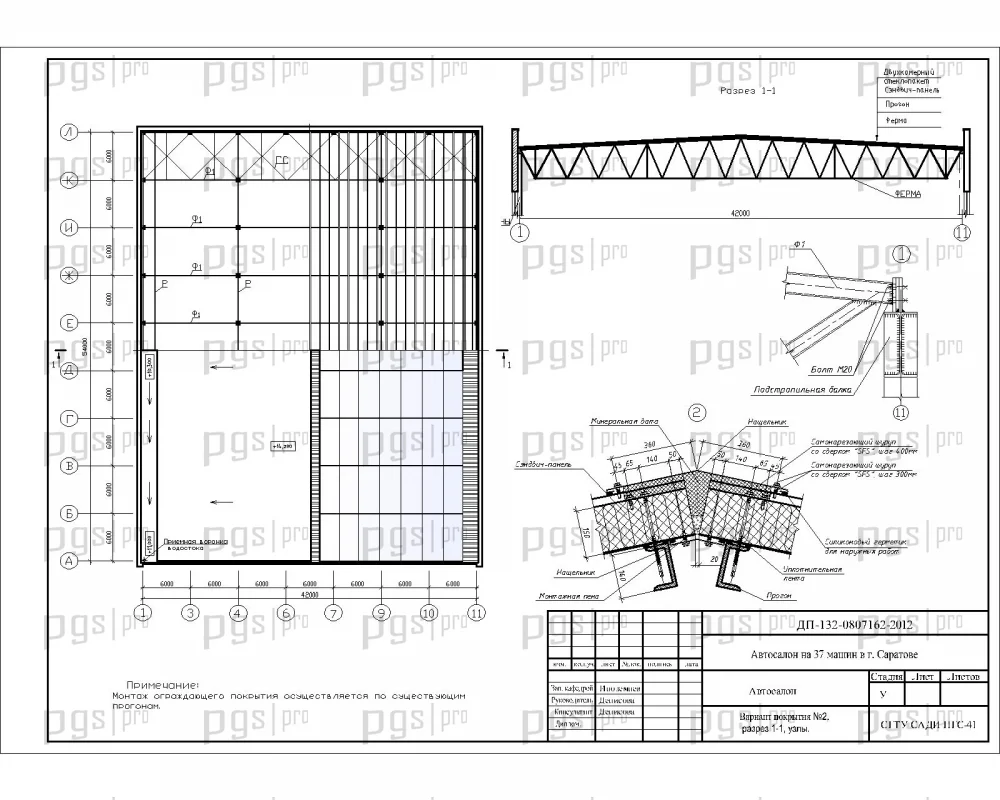

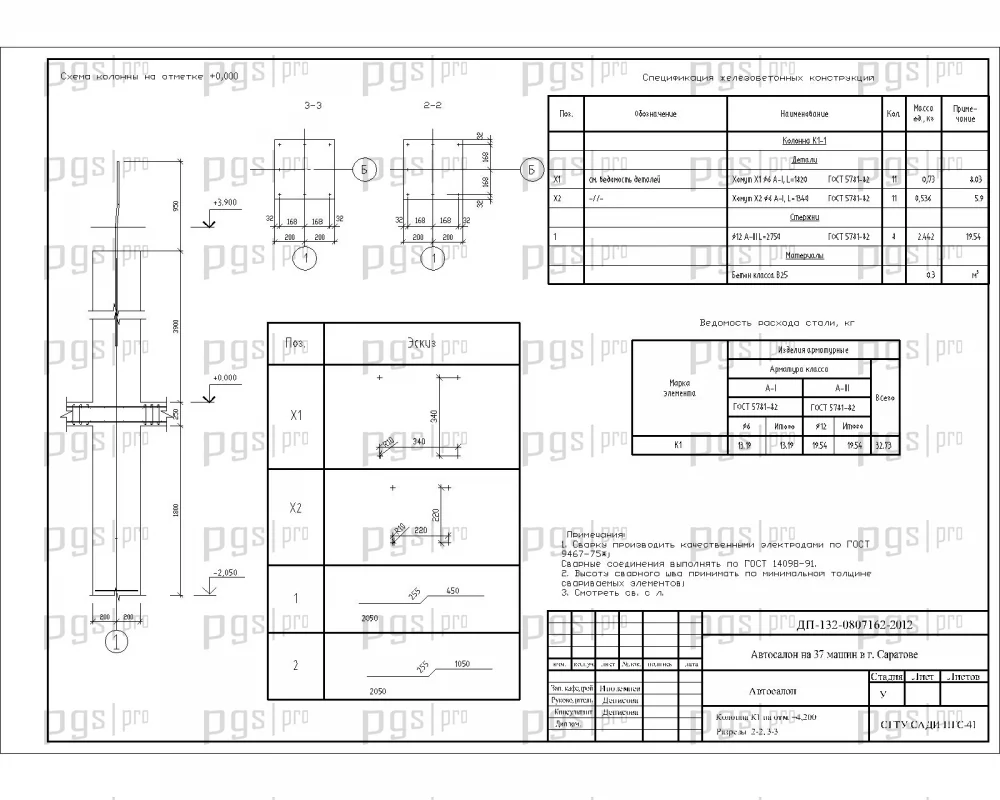

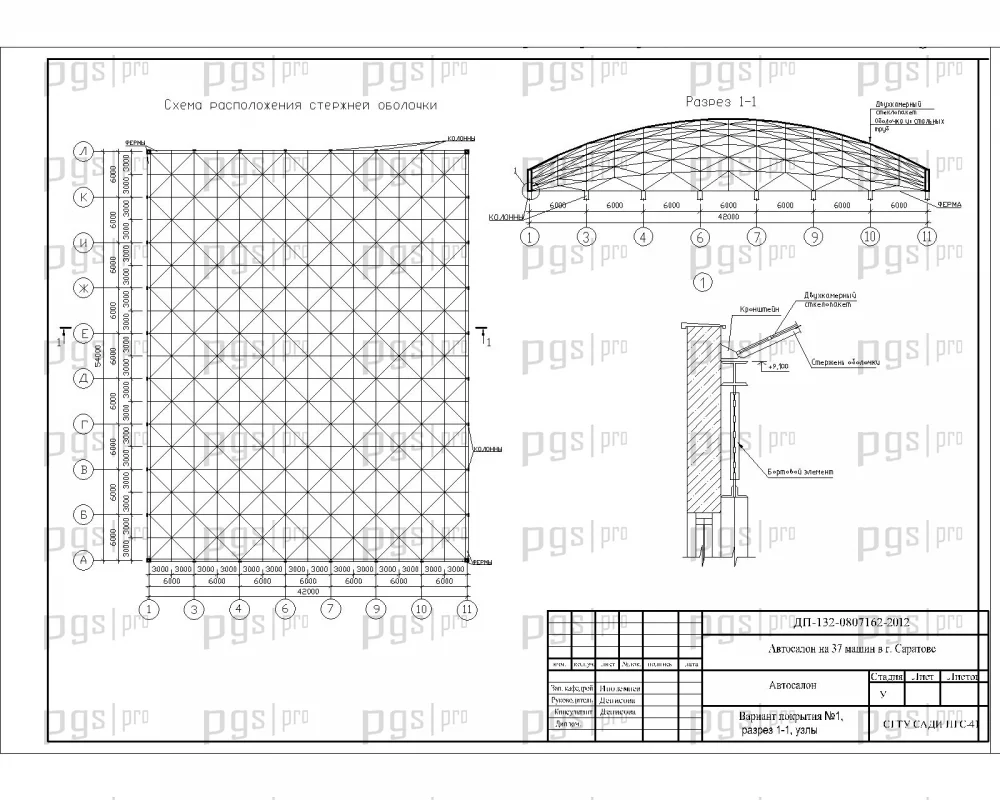

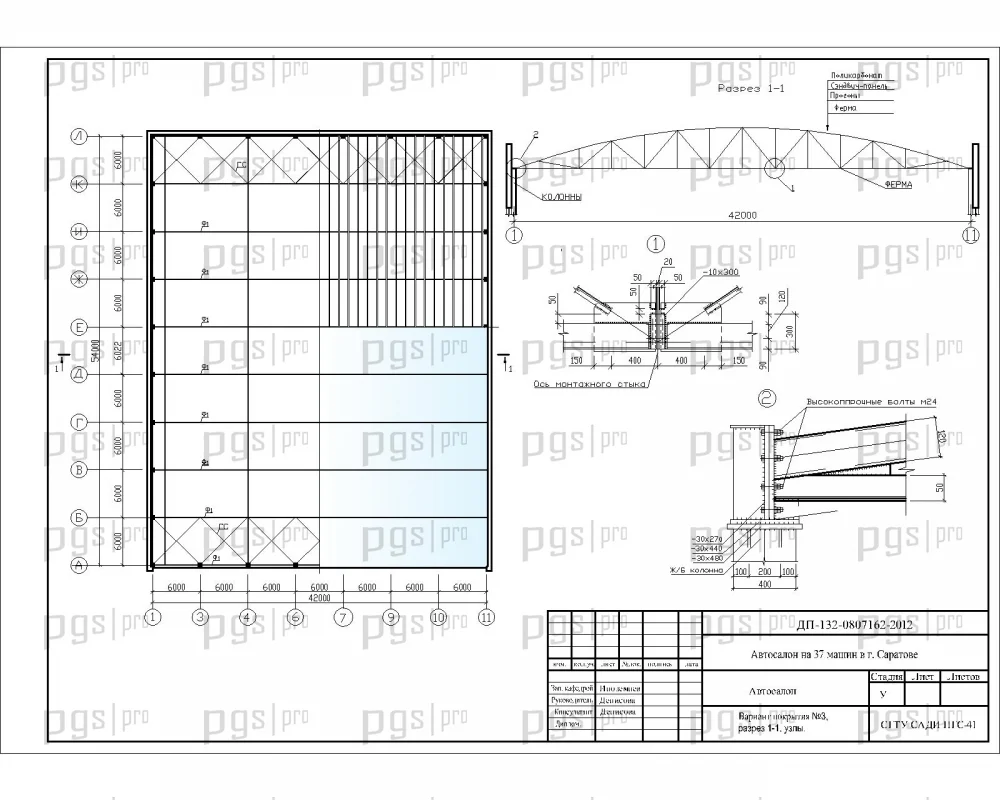

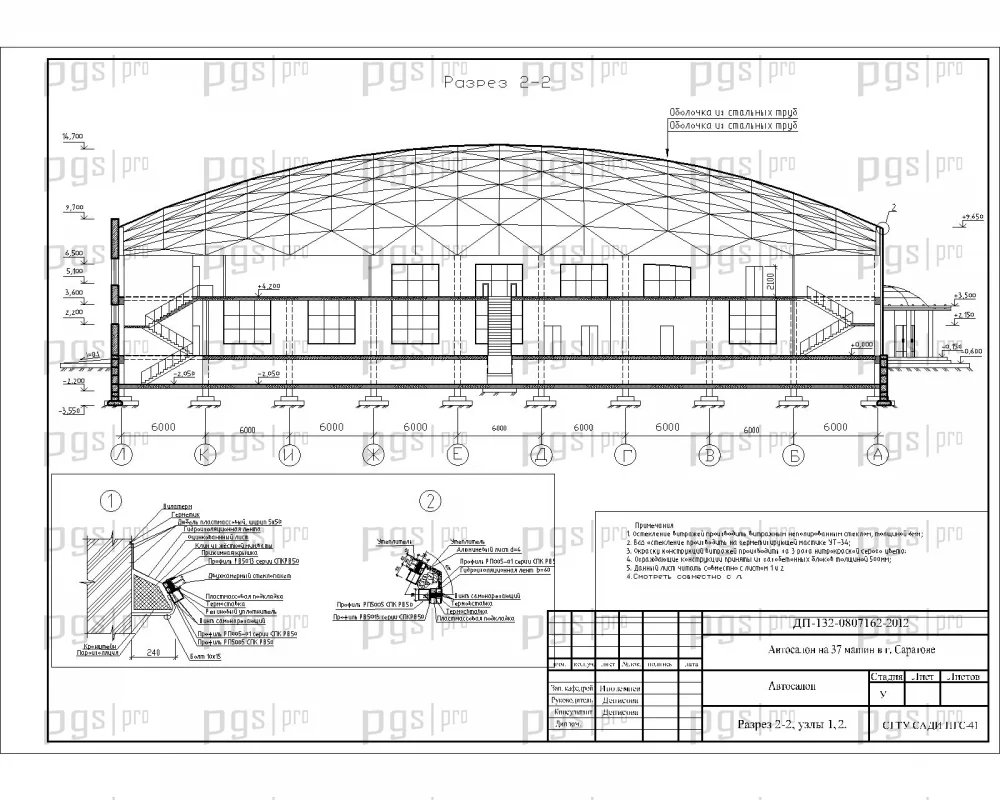

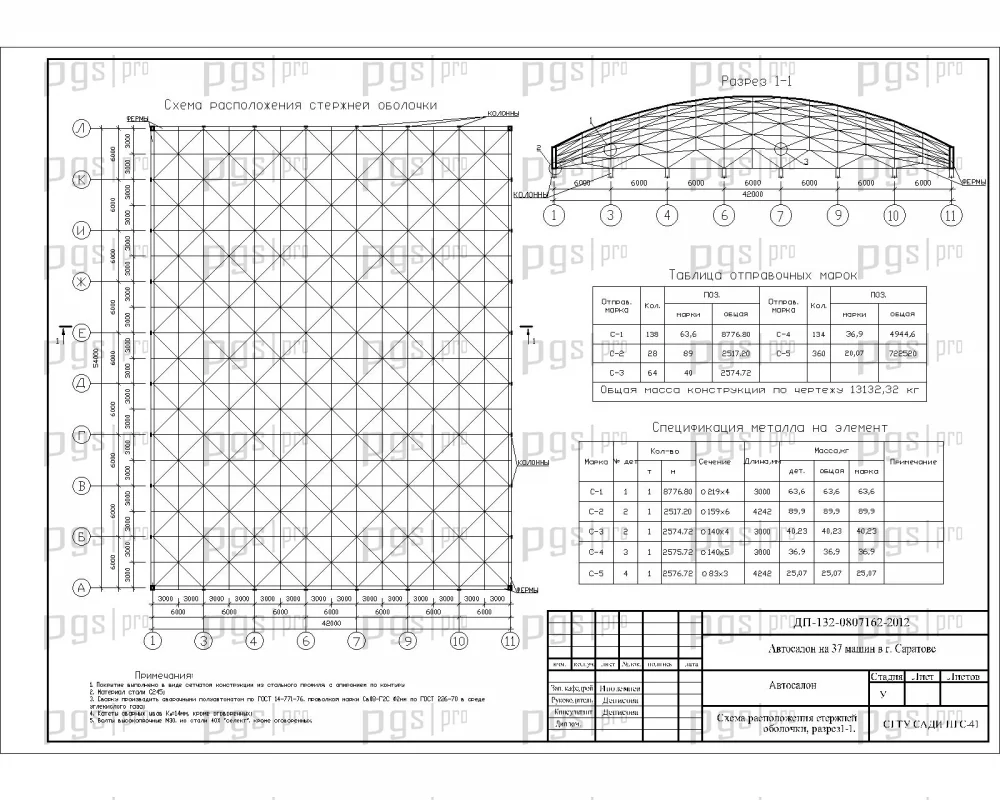

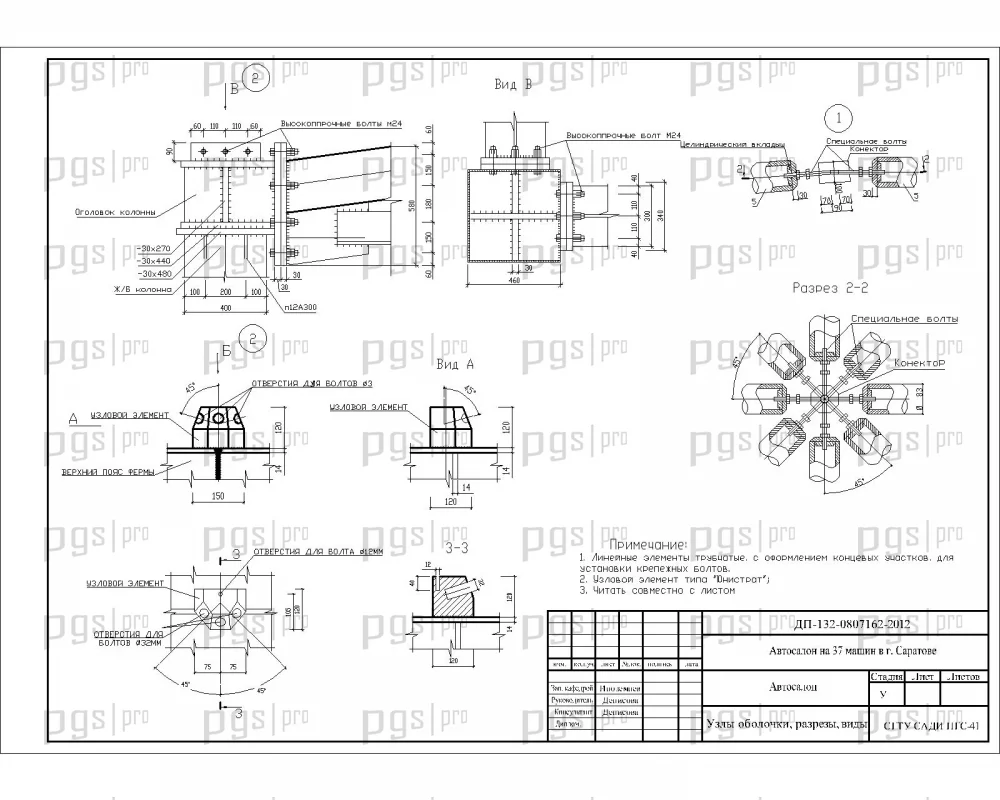

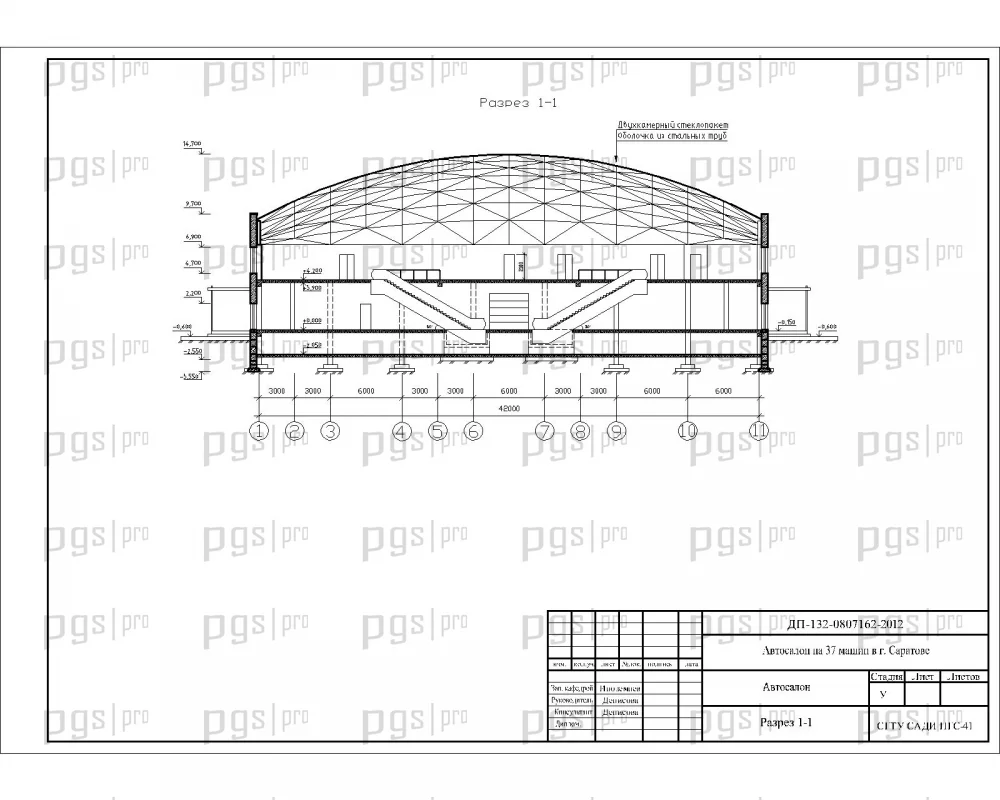

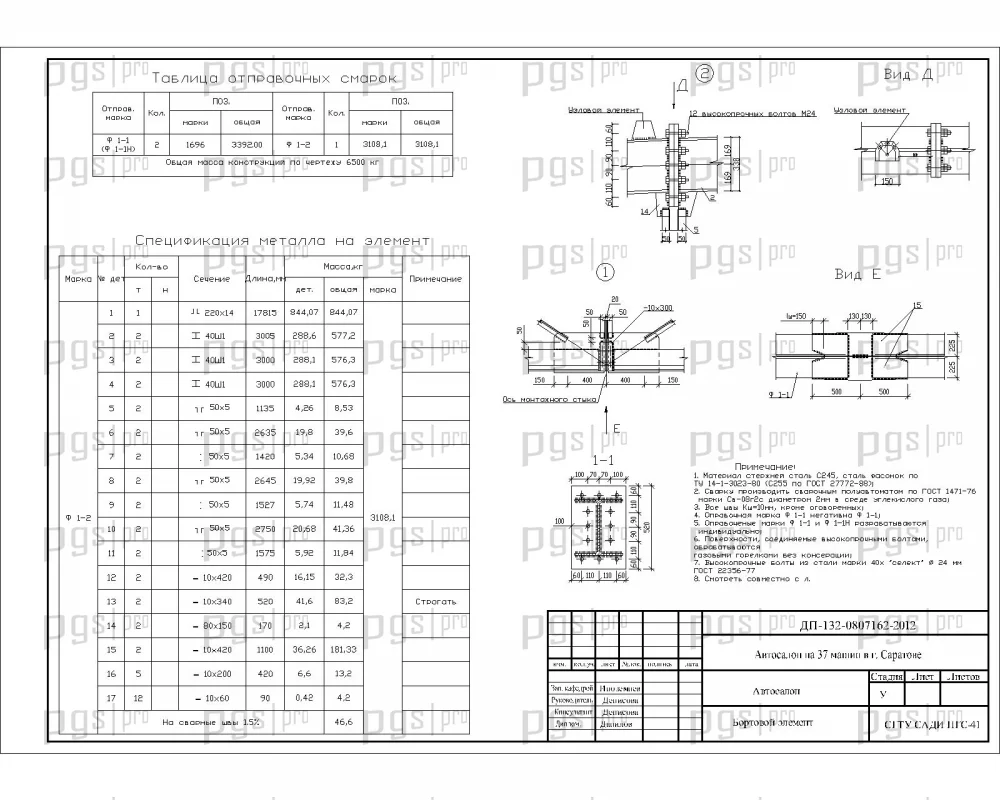

Расчетно-конструктивная часть проекта включает вариантное проектирование конструкций, расчет сетчатой пологой оболочки, расчет усилий в оболочке, статический расчет оболочки, подбор сечений элементов, расчет болтового соединения, расчет бортового элемента, расчет и конструирование колонны, расчетную схему колонны, конструирование колонны, расчет фундамента под крайнюю колонну. Покрытие здания автосалона выполняется в виде пологой оболочки, состоящей из стальных стержней трубчатого сечения соединенных коннектором, бортового элемента и двойного стеклопакета в раздельных переплетах профиля серии СПК Р850. Система из стержней опирается на бортовые элементы, которые передают нагрузку на колонны. Расчет выполнен вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.

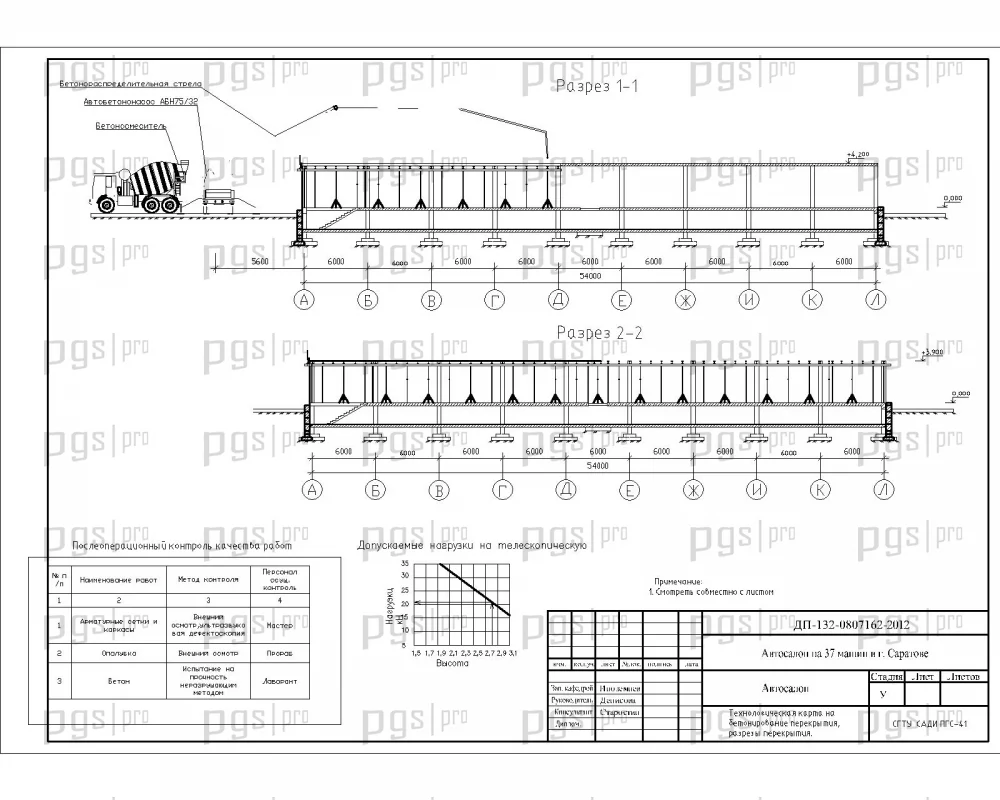

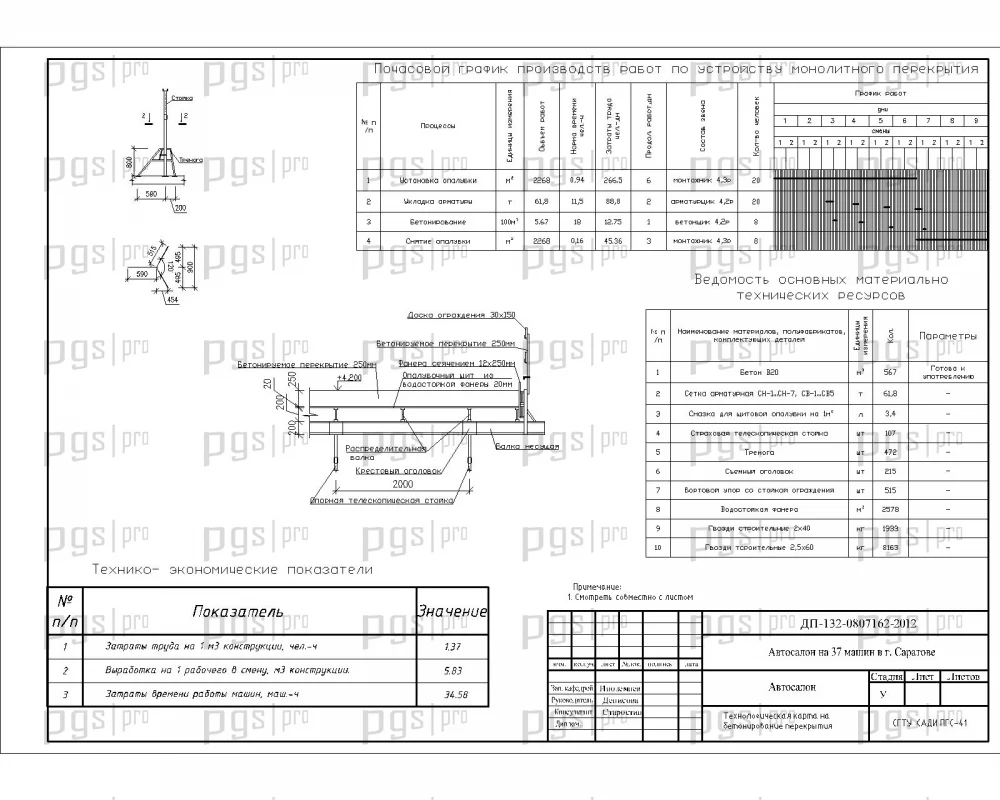

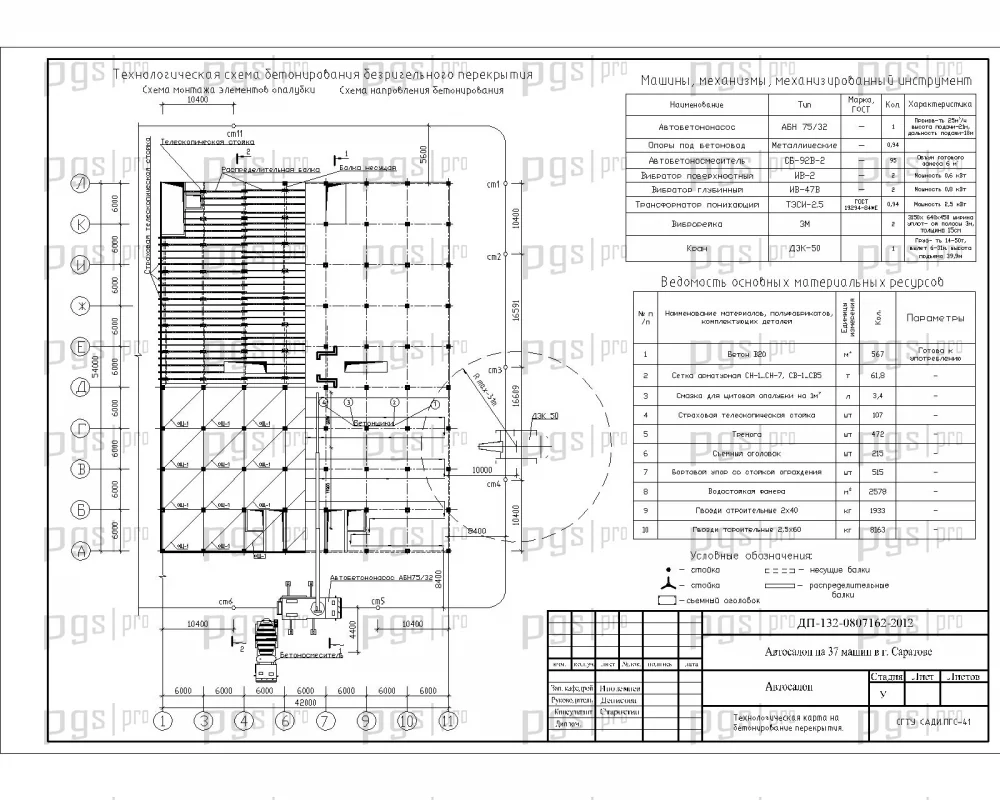

Раздел технологии строительства включает выбор методов производства работ, машин и механизмов и их технико-экономическое обоснование, фундаменты, каркас здания и стены, отделочные работы, благоустройство территории, подбор основного монтажного крана с расчетом канатных строп, определением разрывного усилия ветви строп, необходимой высоты подъема груза, требуемого минимального вылета и длины крана. Разработана технологическая карта на бетонирование перекрытия, включающая организацию и технологию выполнения работ, требования к качеству и приемке, калькуляцию трудовых затрат, материально-технические ресурсы, технику безопасности.

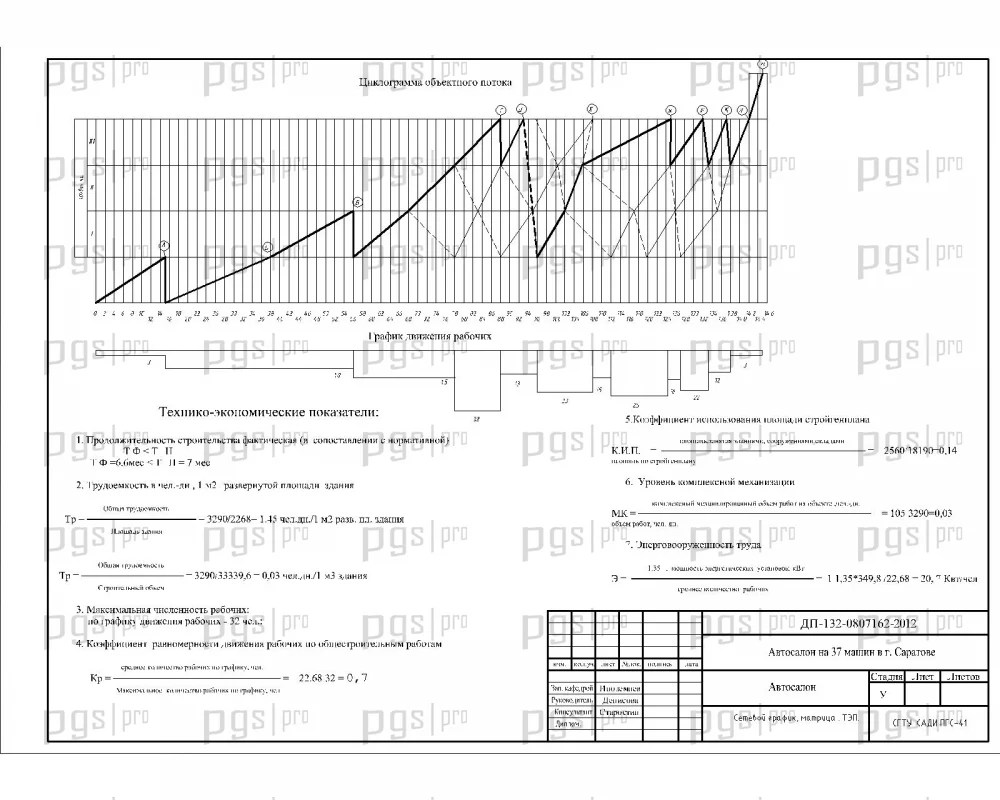

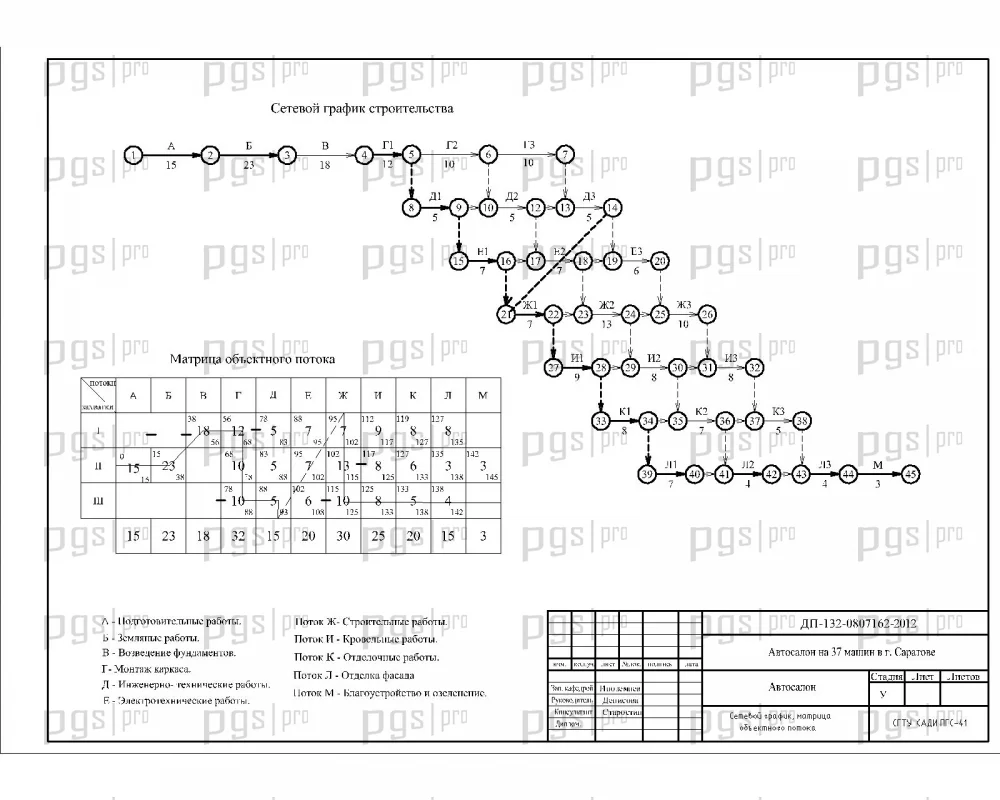

Раздел организации строительства содержит расчет поточного метода производства работ, расчет параметров сетевого графика, мероприятия по охране труда и противопожарной технике, технико-экономические показатели, состав и последовательность выполнения основных процессов, организацию работы, требования к качеству и приемке работ, контроль качества работ по бетонированию перекрытий, потребность в ресурсах. Раздел безопасности технологического процесса включает идентификацию опасностей, декомпозицию предметной деятельности на монтаж оболочки, безопасность технологического устройства, расчет траверс для монтажа металлической фермы пролетом 54 м, расчет строп траверсы, расчет опасной зоны действия крана при монтаже конструкций оболочки (ферм), безопасность работ монтажников и сварщиков на высоте, оценку эффективности принятого решения.

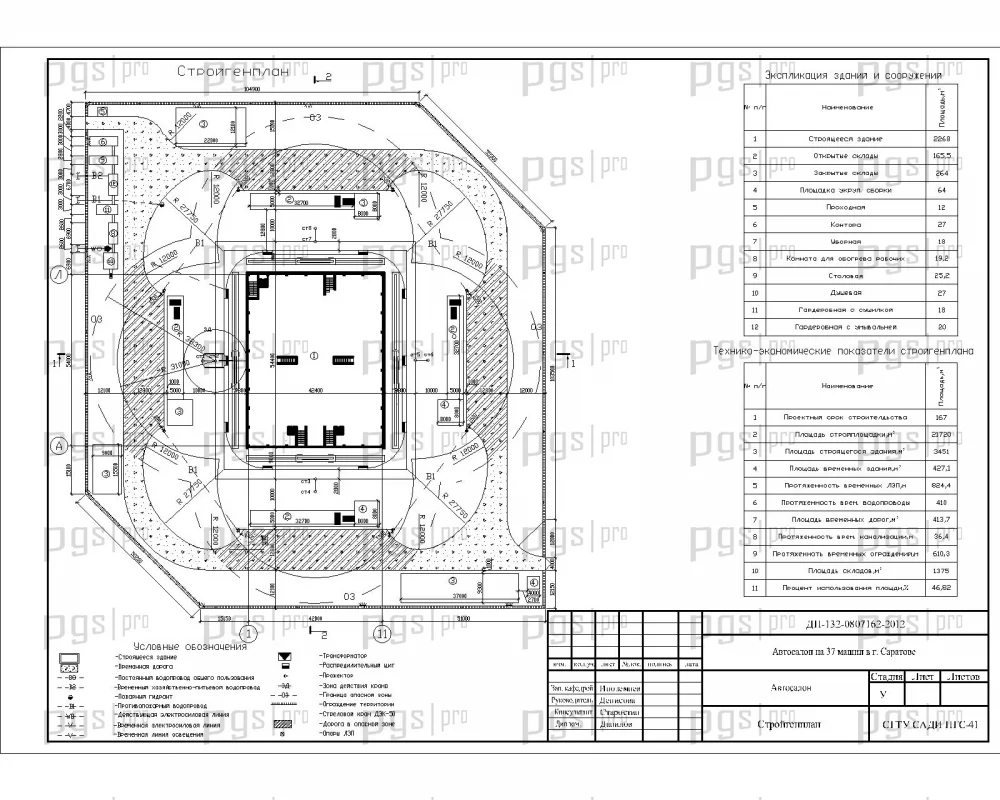

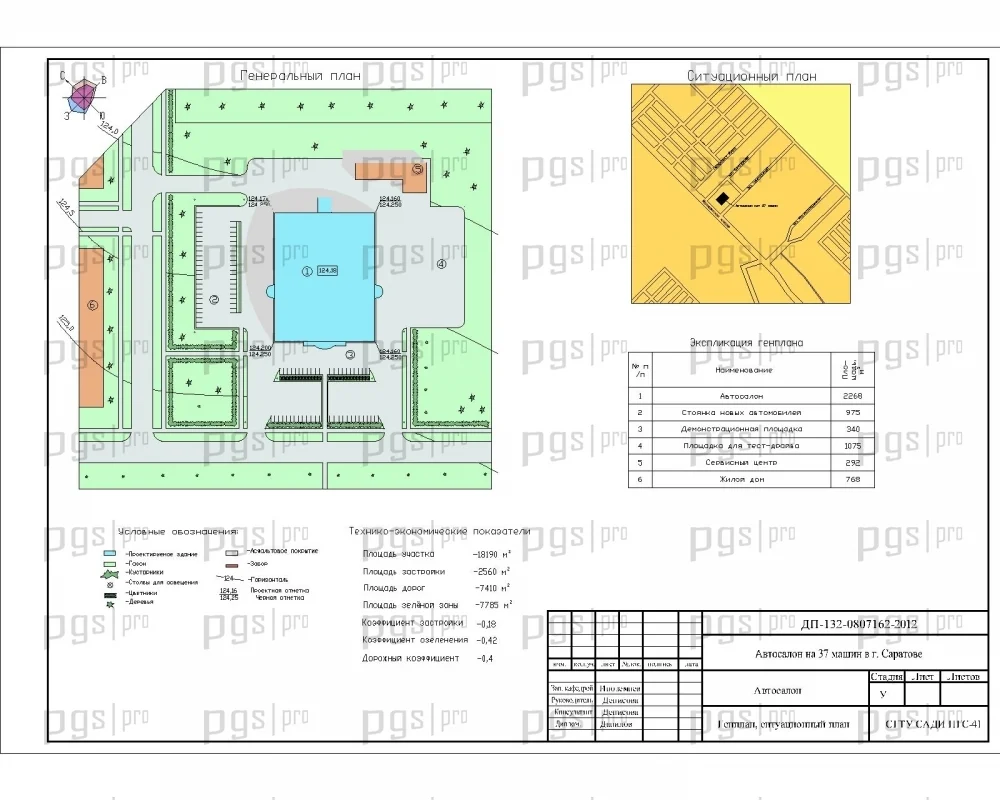

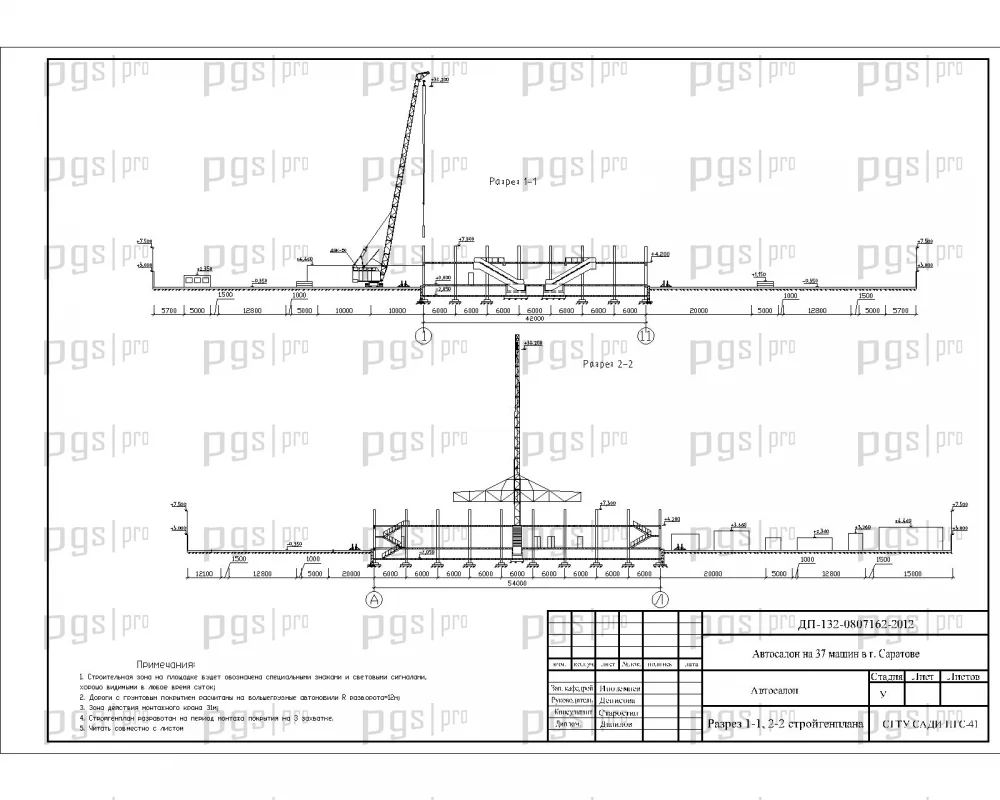

Раздел экологической экспертизы включает экологическую документацию на проектирование, проведение экологической экспертизы на стадии проектирования и производства работ, мероприятия по снижению выбросов загрязняющих веществ в атмосферу, защите от загрязнения сточными водами, обоснование и расчет количества образования отходов, мероприятия по использованию подородного слоя почвы, культивации нарушенных земель и благоустройству, озеленению территории, проведение экологической экспертизы на стадии эксплуатации проектируемого объекта. Строительный генеральный план содержит размещение временных зданий и сооружений, складов, подъездных дорог, площадок для монтажа крана, коммуникаций и мероприятия по охране окружающей среды.

Диплом №1275 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная конструктивная схема: каркасное здание с сетчатой пологой оболочкой покрытия из стальных бесшовных труб — сложный и редкий инженерный объект.
• Сложная расчетная часть: расчет оболочки, подбор сечений элементов, расчет болтового соединения, бортового элемента, колонны, фундамента под крайнюю колонну.
• Современные материалы: применение алюминиевых композитных панелей «Алюкобонд», витражного остекления, мраморной плитки.
• Полная комплектация: 149 листов пояснительной записки и 25 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.

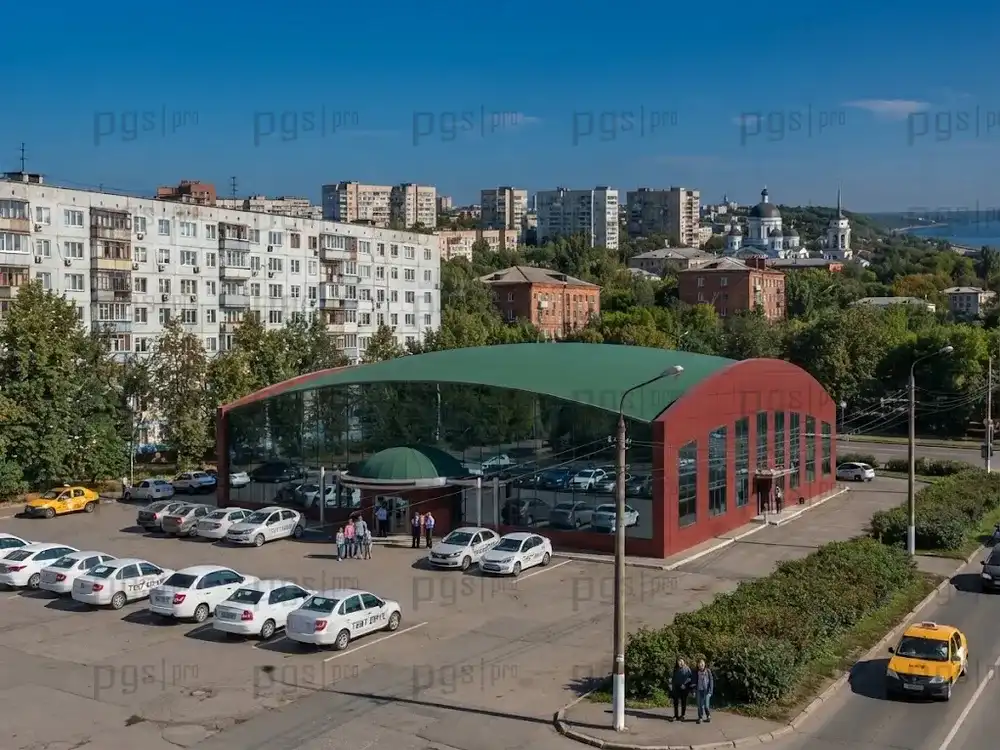

• Архитектурные визуализации: наличие 3D-визуализаций и фотореалистичных изображений фасадов для наглядной презентации проекта.
• Практическая направленность: технологическая карта на бетонирование перекрытия, сетевой график, циклограмма, строительный генплан, технико-экономические показатели.
• Ручной расчет: все конструктивные расчеты выполнены вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1275 по доступной цене — 5 000 рублей.
