Дипломный проект №1277 «Здание водных видов спорта в г. Саранск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и сооружений и предназначен для проведения соревнований и тренировок по водным видам спорта. Проект выполнен с учетом климатических условий Республики Мордовия и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Стоимость работы составляет 6 000 рублей, доступна demo-версия для ознакомления.

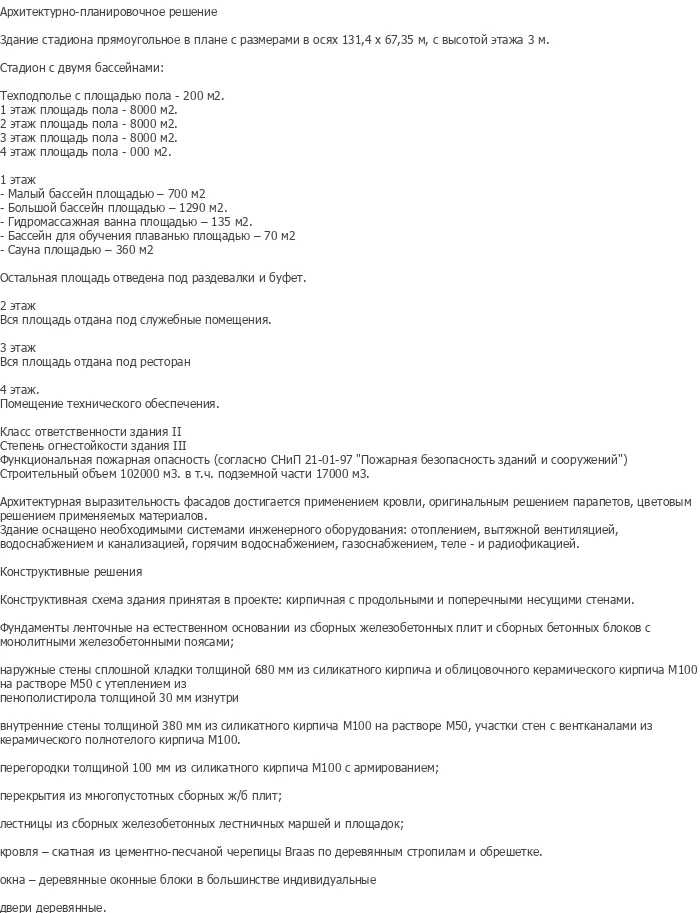

Проектируемый объект — здание водных видов спорта в городе Саранск, представляющее собой крупногабаритное спортивное сооружение прямоугольной формы в плане с размерами в осях 131,4 × 67,35 м. Данный ПГС дипломный проект разработан с учетом современных требований к спортивным сооружениям, энергоэффективности и функциональности. Здание включает в себя стадион с двумя бассейнами различного назначения, техническое оборудование и вспомогательные помещения. Общий строительный объем составляет 102 000 м³, в том числе подземной части 17 000 м³. Класс ответственности здания — II, степень огнестойкости — III, функциональная пожарная опасность определяется согласно СНиП 21-01-97.

Особенность проекта — наличие двух бассейнов: малого бассейна площадью 700 м² и большого бассейна площадью 1290 м², а также гидромассажной ванны, бассейна для обучения плаванию, сауны и других водных зон. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию социальных и спортивных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1277 предлагает полный комплект документации с архитектурными визуализациями.

Техноподполье здания имеет площадь пола 200 м². На первом этаже размещены бассейны, раздевалки и буфет. Второй, третий и четвертый этажи отведены под служебные помещения, ресторан и техническое обеспечение соответственно. Здание оснащено необходимыми системами инженерного оборудования: отоплением, вытяжной вентиляцией, водоснабжением и канализацией, горячим водоснабжением, газоснабжением, теле- и радиофикацией.

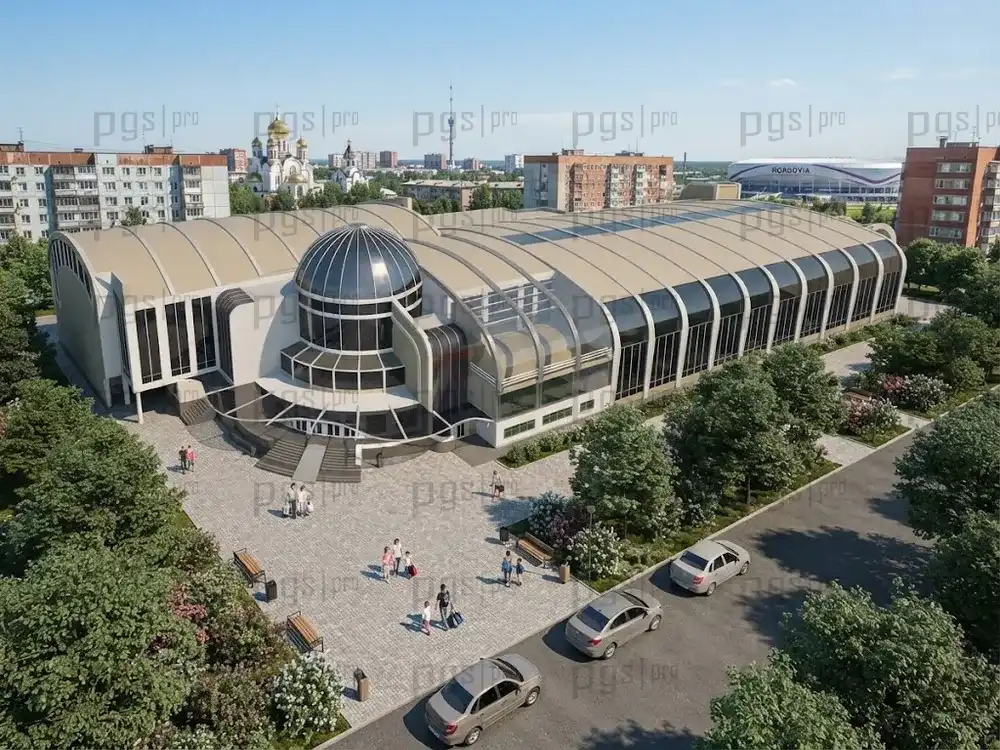

Архитектурная выразительность фасадов достигается применением оригинальной кровли, нестандартного решения парапетов, цветовым решением и разнообразием применяемых материалов. Здание имеет выразительный силуэт с арочными элементами покрытия основного объема и круглым атриумом в центральной части, что придает сооружению современный и запоминающийся облик. Планировочная структура базируется на четком зонировании спортивных, зрительских, служебных и технических помещений с обеспечением бесконфликтных потоков спортсменов, зрителей и персонала.

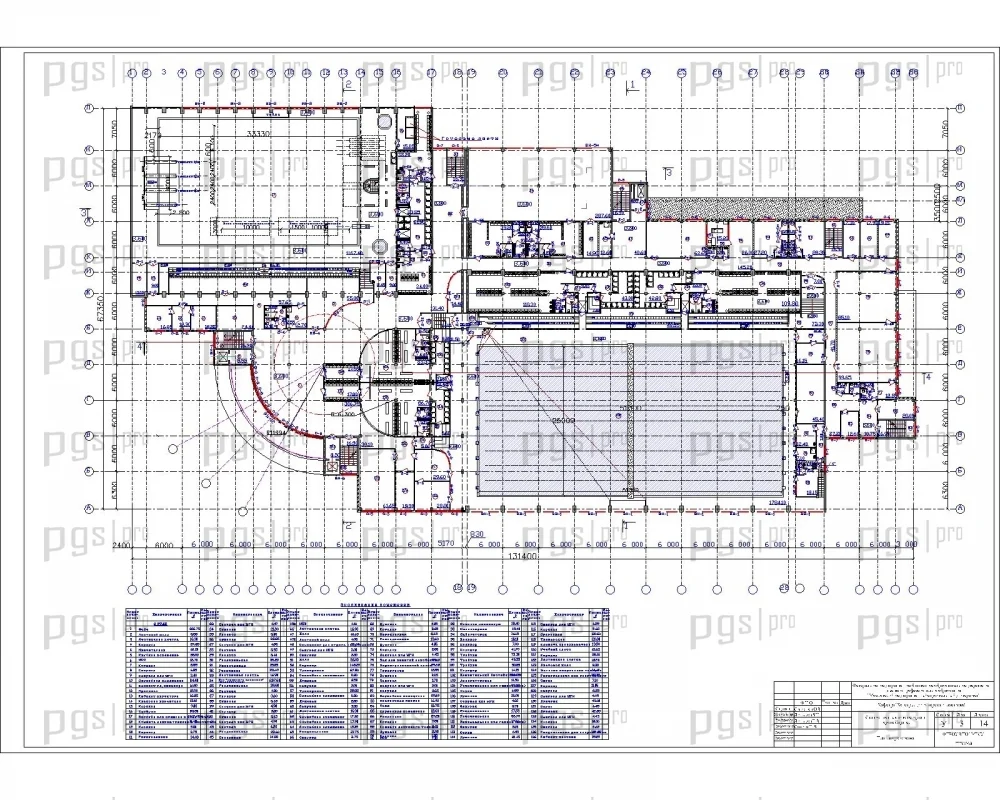

На первом этаже размещены основные водные зоны: малый бассейн (700 м²), большой бассейн (1290 м²), гидромассажная ванна (135 м²), бассейн для обучения плаванью (70 м²), сауна (360 м²), а также раздевалки, душевые и буфет. Второй этаж полностью отведен под служебные помещения. Третий этаж занимает ресторан. Четвертый этаж содержит помещения технического обеспечения, включая вентиляционные камеры и инженерное оборудование. В здании предусмотрены лестничные клетки и эвакуационные выходы, обеспечивающие безопасную эвакуацию при пожаре.

Внутренняя отделка помещений с бассейнами выполнена с применением влагоустойчивых и антисептических материалов, соответствующих санитарным нормам для водных сооружений. Остекление фасадов выполнено в большинстве индивидуальными деревянными оконными блоками. Наружные стены имеют сложную многослойную структуру с утеплением из пенополистирола толщиной 30 мм изнутри.

Конструктивная схема здания принята в проекте как кирпичная с продольными и поперечными несущими стенами. Наружные стены выполнены сплошной кладкой толщиной 680 мм из силикатного кирпича и облицовочного керамического кирпича М100 на растворе М50 с утеплением из пенополистирола толщиной 30 мм изнутри. Внутренние стены толщиной 380 мм выполнены из силикатного кирпича М100 на растворе М50, участки стен с вентканалами — из керамического полнотелого кирпича М100. Перегородки толщиной 100 мм — из силикатного кирпича М100 с армированием.

Фундаменты ленточные на естественном основании из сборных железобетонных плит и сборных бетонных блоков с монолитными железобетонными поясами. Перекрытия — из многопустотных сборных железобетонных плит. Лестницы — из сборных железобетонных лестничных маршей и площадок. Кровля — скатная из цементно-песчаной черепицы Braas по деревянным стропилам и обрешетке. Окна — деревянные оконные блоки в большинстве индивидуальные. Двери — деревянные.

Расчетно-конструктивная часть проекта включает расчет и конструирование гнутоклееной трехшарнирной рамы, клееной колонны, утепленной панели покрытия, сегментной клееной фермы и треугольной распорной системы. Проведено сравнение вариантов конструкций по расходу древесины, клея, стали и общей сметной стоимости. Расчет выполнен вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.

Раздел технологии, организации и экономики строительства включает характеристику участка строительства, обоснование методов производства основных видов работ, прокладку инженерных коммуникаций, земляные работы, возведение подземной и надземной частей здания, производство работ в зимнее время. Технологическая карта на монтаж клеефанерных рам содержит подробное описание технологии возведения деревянных конструкций покрытия, требования к приемке деревянных конструкций и мероприятия по технике безопасности.

Организационная часть включает выбор метода организации строительного производства, построение сетевой модели, определение расчетных параметров сетевого графика, календарный график, сетевой график производства работ, календарный план производства работ по возведению спортивно-развлекательного комплекса. Рассчитаны площади складов открытого типа и потребность в основных машинах и механизмах.

Раздел безопасности жизнедеятельности охватывает пожарную безопасность, расчет зазуления электродвигателя, защиту от шума и вибрации (расчет звукоизолирующей перегородки, виброгасящего фундамента, виброизоляции рабочего места, кожуха механизма привода виброплощадки), безопасность ведения строительно-монтажных работ. Раздел охраны окружающей среды содержит описание природных условий, характеристику воздействий, водные ресурсы, санитарную очистку территории и природоохранные мероприятия.

Диплом №1277 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальный спортивный объект: проектирование здания водных видов спорта — редкая и востребованная тематика в дипломных работах по ПГС.
• Сложная конструктивная схема: комбинация кирпичных несущих стен, сборных железобетонных перекрытий и деревянных стропильных систем с оригинальными арочными покрытиями.
• Разнообразие расчетных конструкций: гнутоклееная рама, клееная колонна, сегментная ферма, треугольная распорная система, утепленная панель покрытия.
• Полная комплектация: 108 листов пояснительной записки и 16 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Архитектурные визуализации: наличие 3D-визуализаций и фотореалистичных изображений фасадов для наглядной презентации проекта.
• Практическая направленность: технологическая карта, календарный и сетевой графики, строительный генплан, сравнение вариантов, технико-экономические показатели.
• Ручной расчет: все конструктивные расчеты выполнены вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1277 по доступной цене — 6 000 рублей.
