Дипломный проект №1279 «Здание детского сада в с. Белянка» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения дошкольного образовательного учреждения на 90 мест. Проект выполнен с учетом современных требований к проектированию детских садов и включает полный комплект графической части и пояснительной записки. Если вы ищете, где купить проект или скачать проект по направлению ПГС — данный ПГС дипломный проект предлагает оптимальное соотношение цены и качества.

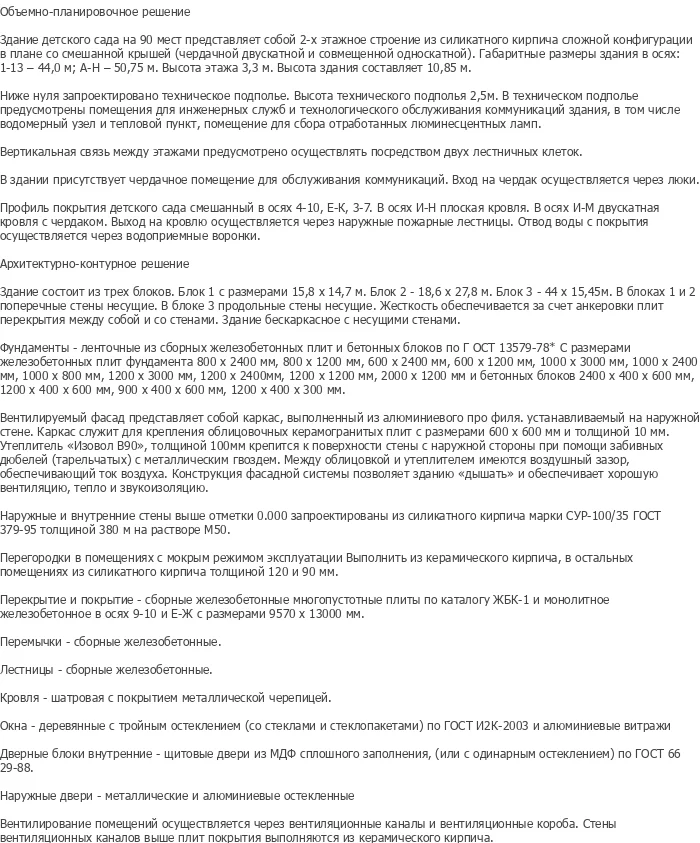

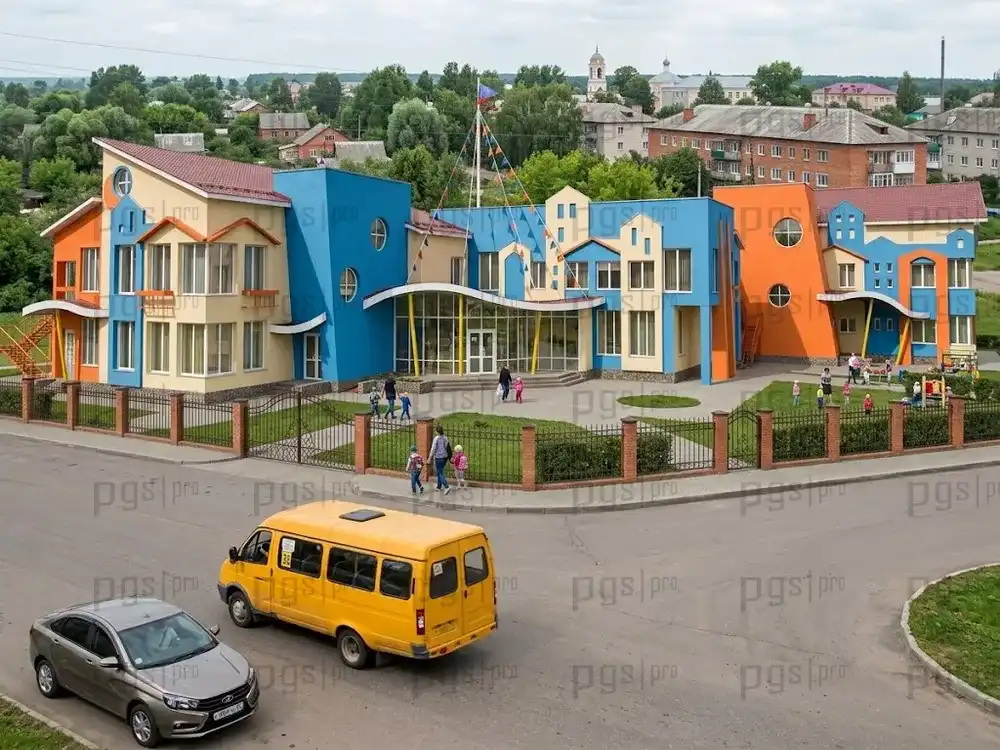

Проектируемый объект — двухэтажное здание детского сада в селе Белянка, рассчитанное на 90 воспитанников. Здание имеет сложную конфигурацию в плане и состоит из трех функциональных блоков: блок 1 размерами 15,8 × 14,7 м, блок 2 — 18,6 × 27,8 м и блок 3 — 44,0 × 15,45 м. Ниже отметки 0.000 запроектировано техническое подполье высотой 2,5 м, в котором размещаются инженерные службы и технологическое оборудование коммуникаций здания, включая водомерный узел и тепловой пункт. Над вторым этажом предусмотрено чердачное помещение для обслуживания коммуникаций, вход на которое осуществляется через люки.

Вертикальная связь между этажами осуществляется посредством двух лестничных клеток. Высота этажа составляет 3,3 м, общая высота здания — 10,85 м. Выход на кровлю обеспечивается через наружные пожарные лестницы. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию социальных объектов. На pgsdiplom.pro вы можете приобрести данный шаблон проекта для подготовки к защите дипломной работы.

Функциональная планировка здания детского сада разработана с учетом возрастных особенностей воспитанников и требований санитарно-гигиенических норм. В здании предусмотрены групповые помещения для детей, спальни, игровые комнаты, помещения для приема пищи, медицинский блок, методический кабинет, административные помещения и хозяйственные блоки. Помещения с мокрым режимом эксплуатации выполнены из керамического кирпича толщиной 120 и 90 мм.

Вертикальная связь обеспечивается двумя лестничными клетками сборного железобетонного исполнения. Выход на кровлю осуществляется через наружные пожарные лестницы. Отвод воды с покрытия производится через водоприемные воронки. Фасад здания решен в современном стиле с применением вентилируемой фасадной системы на каркасе из алюминиевого профиля и яркой облицовки керамогранитными плитами, что создает позитивную эмоциональную среду для детей. Окна выполнены деревянные с тройным остеклением по ГОСТ И2К-2003 и алюминиевые витражи. Наружные двери — металлические и алюминиевые остекленные, внутренние — щитовые двери из МДФ сплошного заполнения по ГОСТ 66 29-88.

Здание бескаркасное с несущими стенами. Несущие стены в блоках 1 и 2 — поперечные, в блоке 3 — продольные. Жесткость здания обеспечивается за счет анкеровки плит перекрытия между собой и со стенами. Наружные и внутренние стены выше отметки 0.000 выполнены из силикатного кирпича марки СУР-100/35 ГОСТ 379-95 толщиной 380 мм на растворе М50.

Фундаменты ленточные из сборных железобетонных плит и бетонных блоков по ГОСТ 13579-78 различных размеров. Перекрытия — сборные железобетонные многопустотные плиты по каталогу ЖБК-1 и монолитное железобетонное в осях 9-10 и Е-Ж размером 9570 × 13000 мм. Перемычки и лестницы — сборные железобетонные. Кровля вальмовая с покрытием металлической черепицей, смешанного профиля: в осях 4-10, Е-К, 3-7 — плоская, в осях И-М — двускатная. Вентилируемый фасад выполнен с утеплителем «Изовол В80» толщиной 100 мм, крепящимся к стене забивными дюбелями с металлическими гвоздями. Между облицовкой и утеплителем предусмотрен воздушный зазор, обеспечивающий вентиляцию, тепло- и звукоизоляцию. Вентилирование помещений осуществляется через вентиляционные каналы и короба, стены которых выше плит покрытия выполнены из керамического кирпича.

Проект включает технологическую карту на производство каменных работ, в которой рассмотрены объемы работ, способы производства кладки стен двух этажей здания детского сада, комплектация машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Выполнены расчеты необходимых параметров монтажного крана, выбор кранов на основании технико-экономического сравнения вариантов и расчет технико-экономических параметров.

Календарный план строительства составлен с учетом технологической последовательности возведения здания и оптимизации сроков работ. Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог и площадок для монтажа оборудования. Выполнены расчеты численности персонала, организация складского хозяйства, временное водоснабжение и электроснабжение строительной площадки, а также мероприятия по охране окружающей среды и технике безопасности.

Диплом №1279 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование социальных объектов — востребованное направление в современном строительстве.
• Сложная конфигурация: здание из трех блоков с различными направлениями несущих стен требует глубокого инженерного подхода.
• Современные фасадные решения: применение вентилируемой фасадной системы с керамогранитной облицовкой и эффективным утеплителем.
• Смешанный профиль кровли: сочетание плоской и двускатной кровли в одном здании.

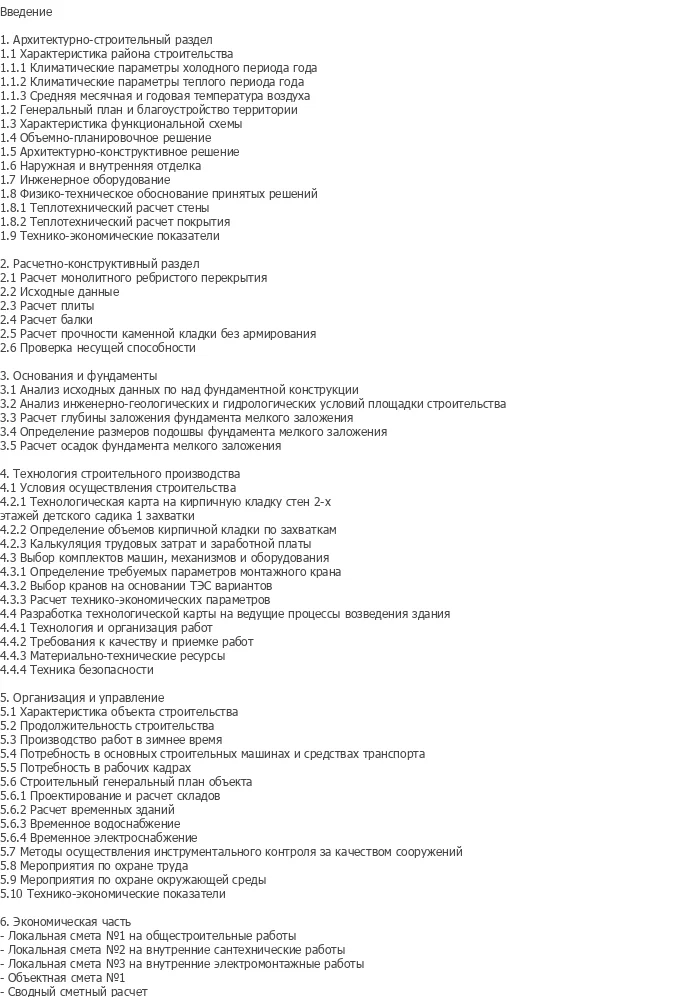

• Полная комплектация: 9 листов графики AutoCAD и пояснительная записка в программах MS Word и MS Excel.
• Разнообразие конструкций: фундаменты, стены, перекрытия, лестницы, перемычки, кровля — расчет и проектирование всех основных элементов.
• Практическая направленность: технологическая карта на производство каменных работ, календарный график, строительный генплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует требованиям ГОСТ по специальности ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1279 по доступной цене — 4 000 рублей.
