Дипломный проект №1280 «Библиотека в г. Толочин» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения публичной библиотеки с читальными залами, книгохранилищем и административными помещениями. Проект выполнен с учетом климатических условий Витебской области и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Стоимость работы составляет 4 000 руб.

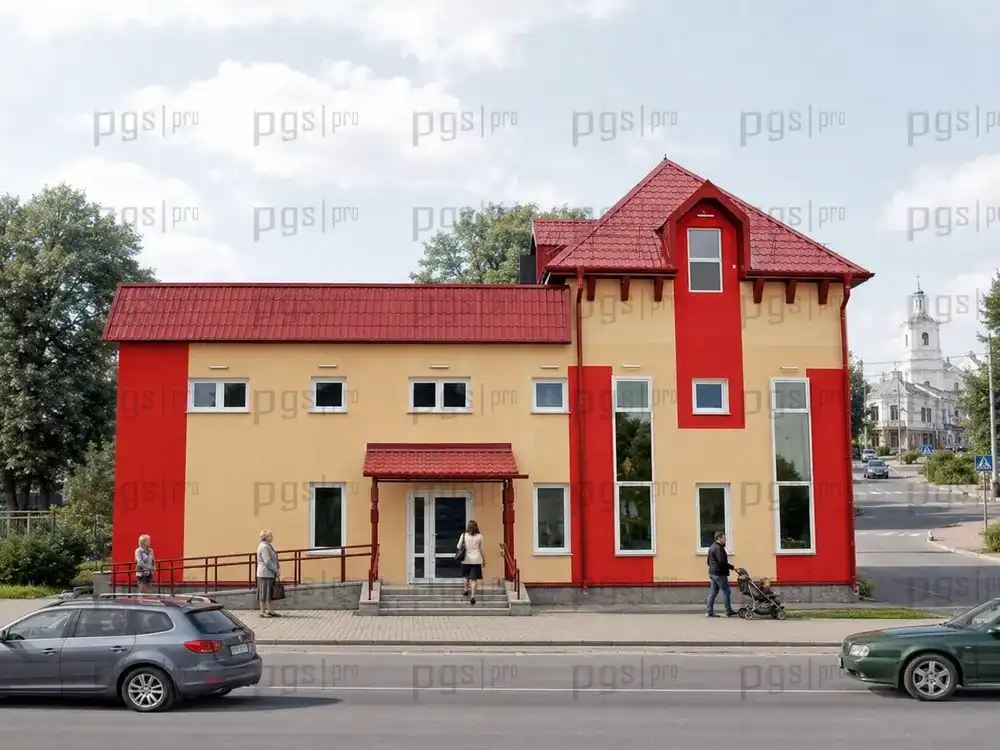

Проектируемый объект — проект 3 этажного здания библиотеки в городе Толочин, Витебская область, Республика Беларусь. Данный ПГС дипломный проект разработан в соответствии с современными требованиями к проектированию культурно-просветительских учреждений и включает полный комплект расчетно-конструктивных, архитектурно-планировочных и технологических решений. Здание относится к общественным сооружениям повышенной ответственности и предназначено для размещения фондов, читальных залов, административных и вспомогательных помещений.

Библиотека проектируется как самостоятельное капитальное здание с полным комплексом инженерных систем: отопление, водоснабжение, канализация, электроснабжение и вентиляция. Особенность объекта — сочетание открытых читальных зон с закрытыми книгохранилищами, что требует специальных решений по микроклимату, освещению и пожарной безопасности. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1280 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании библиотеки следующих функциональных зон: книгохранилище с закрытыми стеллажами, читальный зал с открытым доступом к фондам, абонемент, административные помещения, конференц-зал, компьютерный зал, архив редких изданий и вспомогательные помещения. Входная группа оборудована пандусами для доступа маломобильных групп населения.

Функциональные связи в здании решены с учетом специфики библиотечного учреждения и требований к санитарно-гигиеническим нормам. Планировочная структура здания базируется на четком разделении потоков посетителей, персонала и книгооборота с обеспечением бесконтактных связей между чистой и служебной зонами.

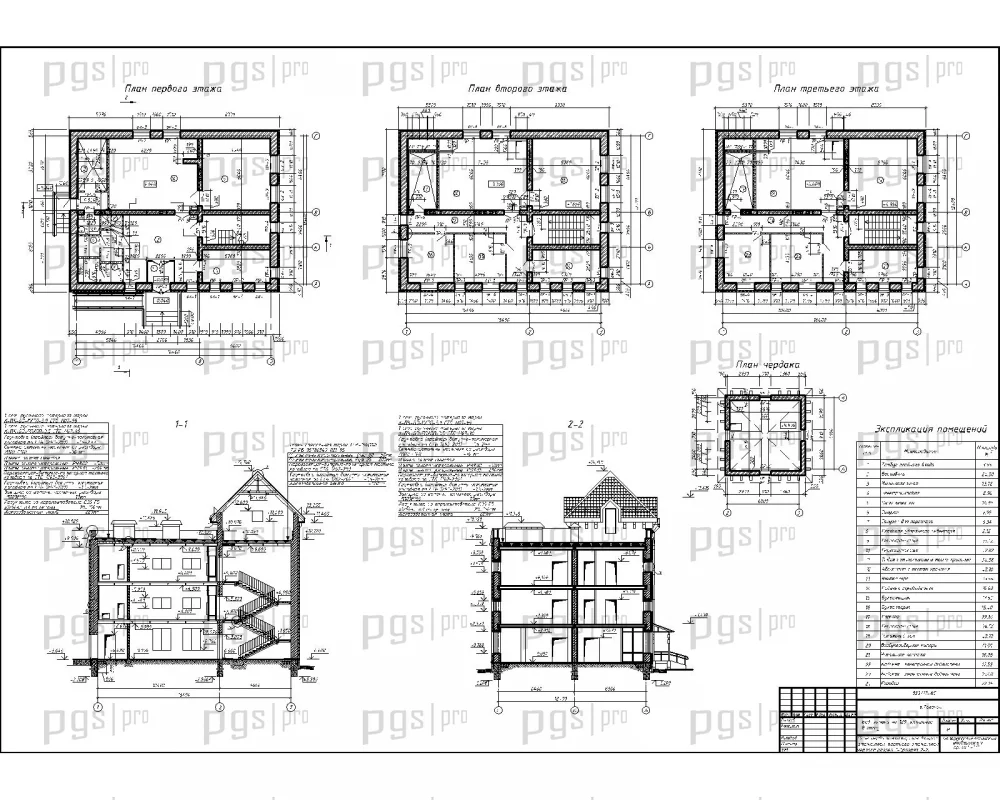

На первом этаже размещены входная группа с вестибюлем и гардеробом, абонемент, административные помещения, технические помещения и складские зоны. Второй этаж отведен под основной читальный зал с открытым доступом к фондам, компьютерный зал и конференц-зал. Третий этаж содержит закрытое книгохранилище с усиленными конструкциями перекрытий под нагрузку от стеллажей, архив редких изданий и служебные помещения. Чердак размещает вентиляционные камеры и техническое оборудование.

В здании предусмотрены две лестничные клетки и пожарные выходы, обеспечивающие эвакуацию посетителей и персонала. Внутренняя отделка выполнена с применением современных отделочных материалов, обладающих повышенной износостойкостью и соответствующих санитарным нормам для культурных учреждений. Естественное освещение помещений обеспечивается через окна из поливинилхлоридного профиля с тройным остеклением.

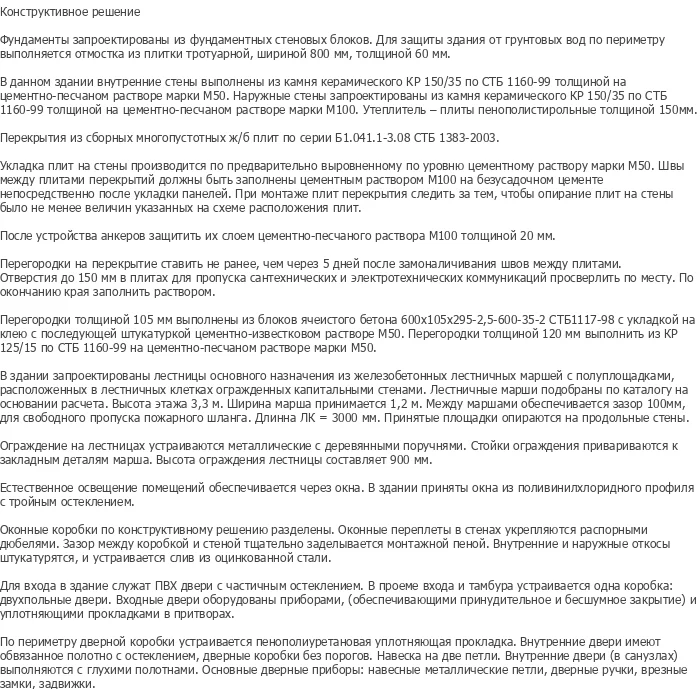

Фундаменты запроектированы из фундаментальных стеновых блоков. Для защиты здания от грунтовых вод по периметру выполняется отмостка из плитки тротуарной, шириной 800 мм, толщиной 60 мм.

Стены: в здании внутренние стены выполнены из камня керамического КР 150/35 по СТБ 1160-99 толщиной на цементно-песчаном растворе марки М50. Наружные стены запроектированы из камня керамического КР 150/35 по СТБ 1160-99 толщиной на цементно-песчаном растворе марки М100. Утеплитель — плиты пенополистирольные толщиной 150 мм.

Перекрытия из сборных многопустотных ж/б плит по серии 61.041-1.3 СТБ 1383-2003. Укладка плит на стены производится по уровню выровненному цементному раствору марки М50. Швы между плитами перекрытий должны быть заполнены цементным раствором М100 на безусадочном цементе непосредственно после укладки панелей. При монтаже плит перекрытия следить за тем, чтобы опирание плит на стены было не менее величин указанных на схеме расположения плит.

Перегородки толщиной 105 мм выполнены из блоков ячеистого бетона 600x105x295-2,5-600-35-2 СТБ5117-98 с укладкой на клей с последующей штукатуркой цементно-известковым раствором М50. Перегородки толщиной 120 мм выполнить из КР 125/15 по СТБ 1160-99 на цементно-песчаном растворе марки М50.

Лестницы в здании запроектированы лестницы основного назначения из железобетонных лестничных маршей с площадками, расположенных в лестничных клетках огражденных капитальными стенами. Лестничные марши подобраны на основании расчета. Высота этажа 3,3 м. Ширина марша принимается 1,2 м. Между маршами обеспечивается зазор 100 мм, для свободного пропуска пожарного шланга. Длина ЛК = 3000 мм. Принятые площадки опираются на продольные стены. Ограждение на лестницах устраивается металлическими с деревянными поручнями. Стойки ограждения привариваются к закладным деталям марша. Высота ограждения лестницы составляет 900 мм.

Окна и двери: в здании приняты окна из поливинилхлоридного профиля с тройным остеклением. Оконные коробки по конструктивному решению разделены. Оконные переплеты в стенах укрепляются распорными дюбелями. Зазор между коробкой и стеной тщательно заделывается монтажной пеной. Внутренние и наружные откосы штукатурные, и устраиваются они из оцинкованной стали. Для входа в здание служат ПВХ двери с частичным остеклением. В проеме входа и тамбура устраивается одна коробка: двухпольные двери. Входные двери оборудованы приборами, обеспечивающими принудительное и бесшумное закрытие и уплотняющими прокладками в притворах. По периметру дверной коробки устраивается пенополиуретановая уплотняющая прокладка. Внутренние двери имеют обваленное полотно с остеклением, дверные коробки без порогов. Навеска на две петли. Внутренние двери (в санузлах) выполняются с глухими полотнами. Основные дверные приборы: навесные металлические петли, дверные ручки, врезные замки, задвижки.

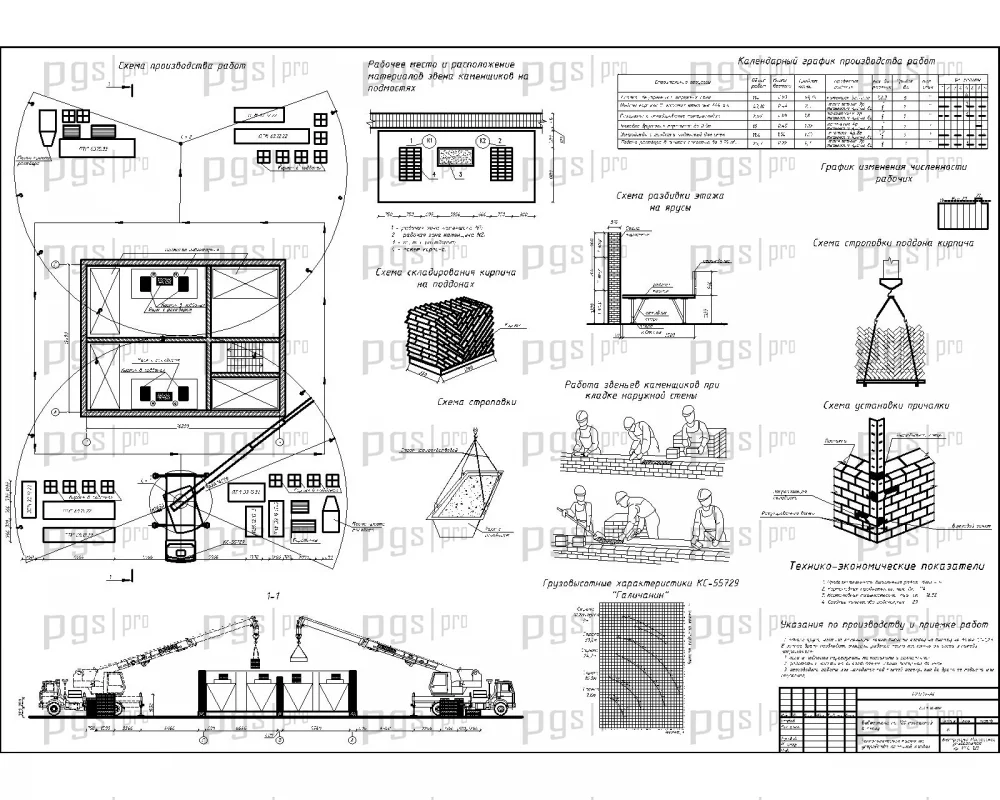

Технологическая карта на устройство каменной кладки включает объемы работ, способы производства кладки стен из керамического камня и кирпича, комплектацию машин и механизмов (автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Кладка выполняется с применением автокрана грузоподъемностью до 25 тонн с последующей сортировкой и вывозом строительного мусора.

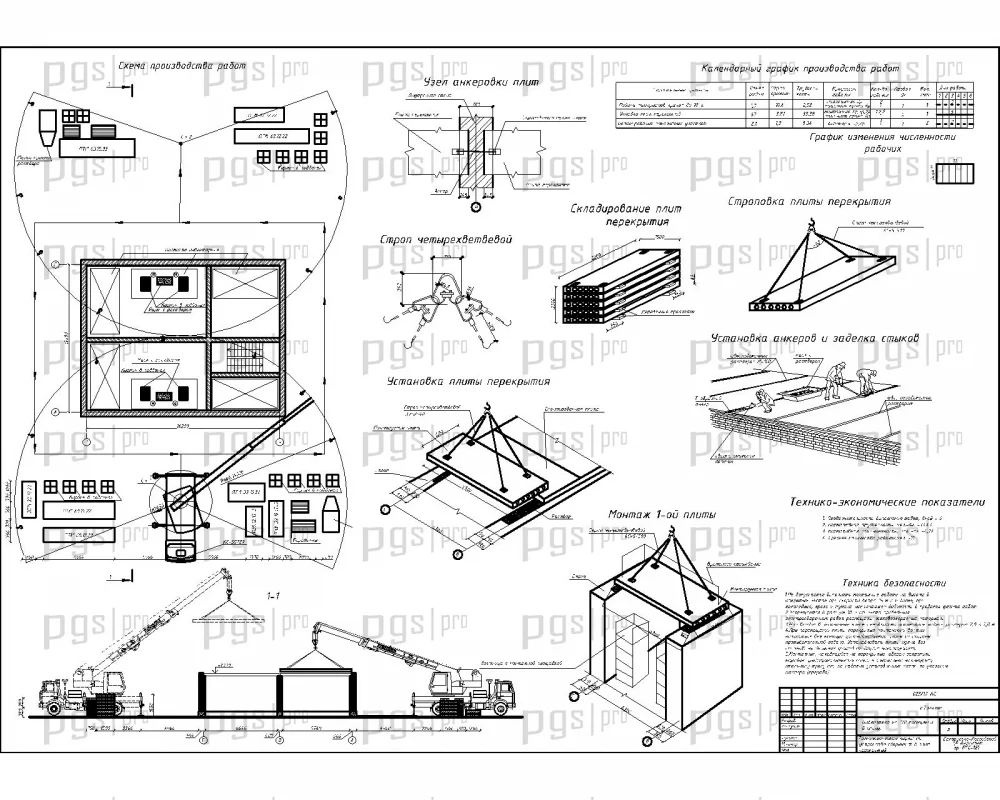

Технологическая карта на устройство ж.б. плит перекрытия содержит технологическую последовательность монтажа сборных железобетонных плит, требования к качеству опорных поверхностей, способы транспортировки и укладки плит, расчет необходимой техники и механизмов, мероприятия по технике безопасности.

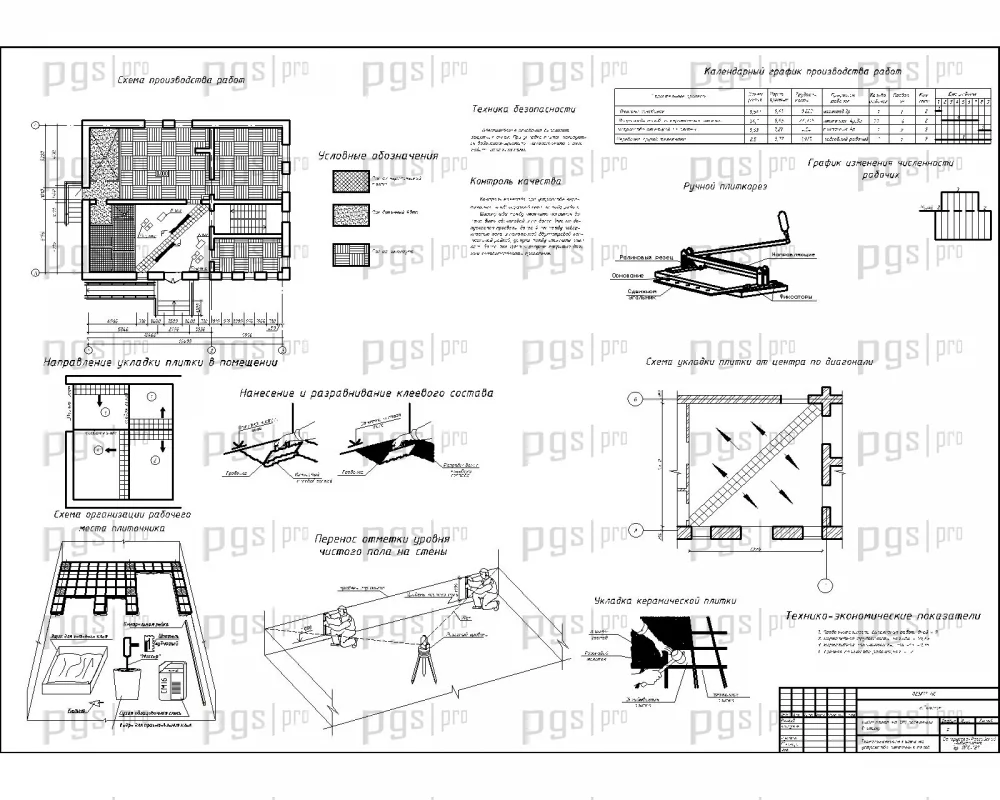

Технологическая карта на устройство плиточных полов включает подготовку основания, устройство цементно-песчаной стяжки, укладку керамической плитки с учетом требований к ровности и прочности покрытия, расчет расхода материалов и трудозатрат.

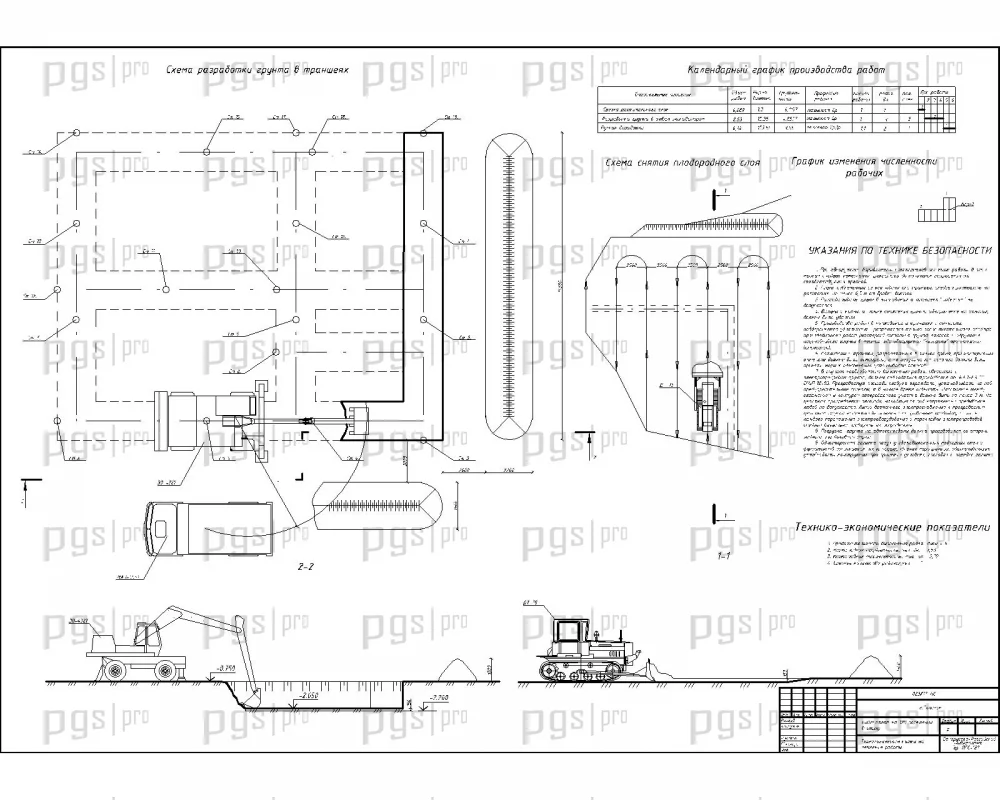

Технологическая карта на земляные работы охватывает разработку грунта под фундаменты, устройство песчаной подготовки, обратную засыпку котлована, расчет объемов земляных масс, подбор экскаваторов и самосвалов, мероприятия по технике безопасности.

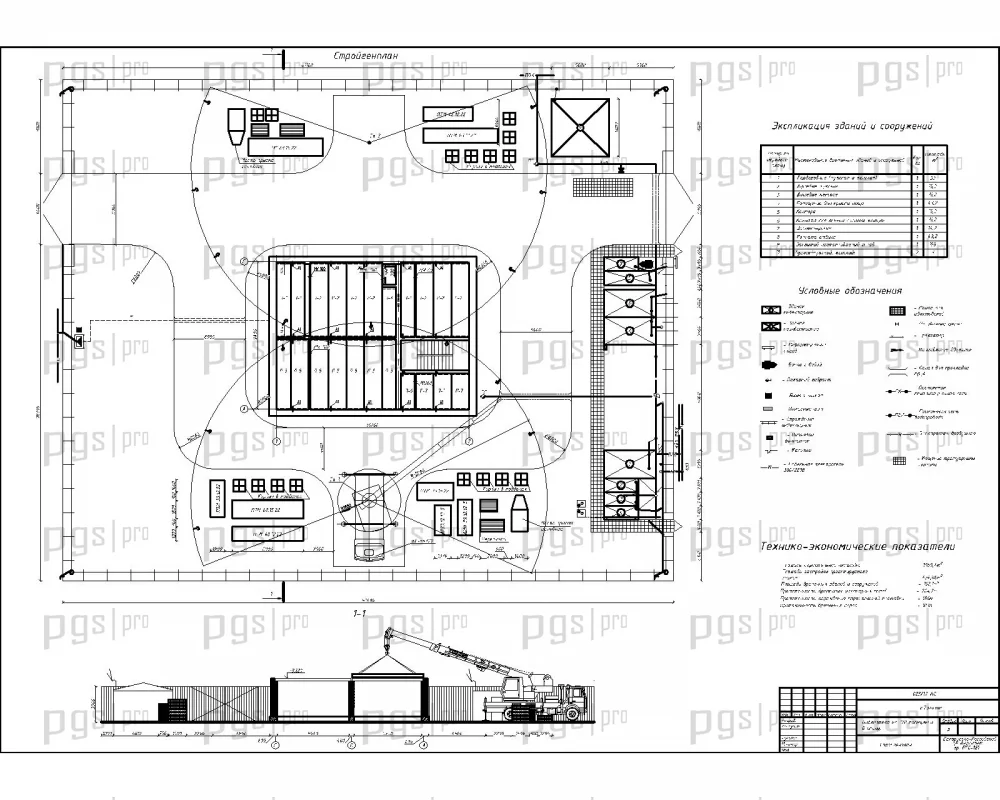

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Диплом №1280 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование социальных зданий — востребованное направление в современном строительстве.
• Сложный инженерный объект: трехэтажное здание с повышенными требованиями к нагрузкам от книгохранилища и специфическими требованиями к микроклимату.
• Полная комплектация: 184 листа пояснительной записки и 8 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.

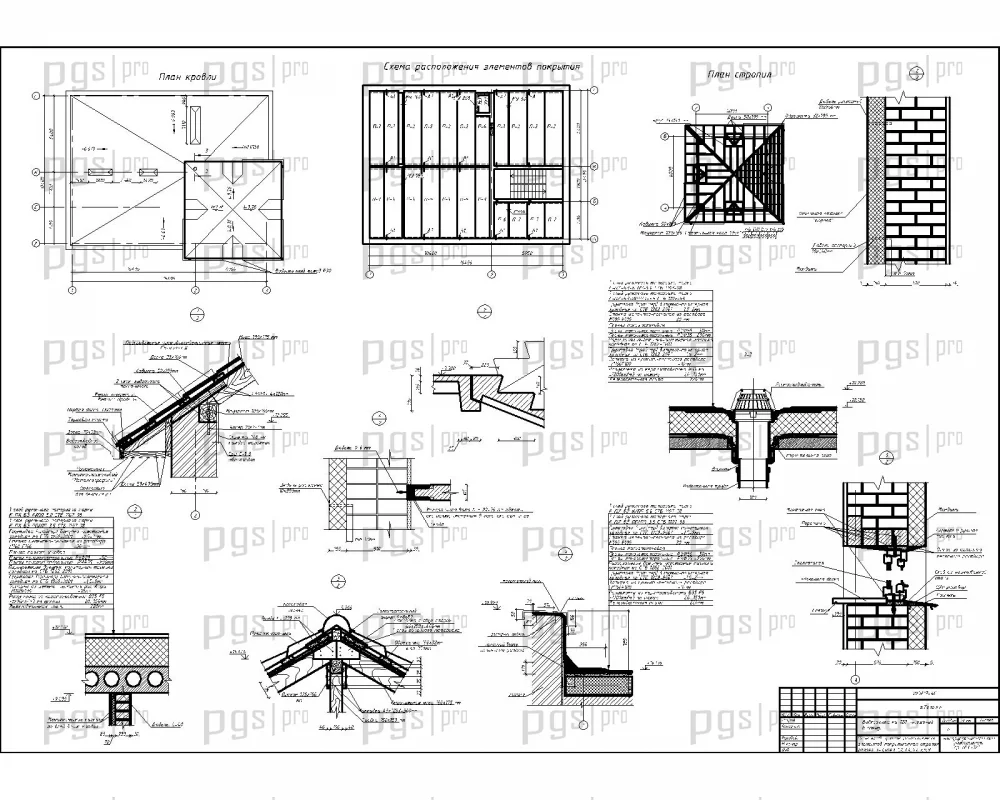

• Разнообразие конструкций: фундаменты, стены, перекрытия, стропильная система, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты на каменную кладку, монтаж перекрытий, устройство полов и земляные работы, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: готовый диплом ПГС по цене 4 000 рублей — оптимальное соотношение цены и качества.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1280 по доступной цене.
