Дипломный проект №1281 «Стадион для футбола в г. Нижний Новгород» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и сооружений и предназначен для проведения футбольных матчей и массовых мероприятий. Проект выполнен с учетом климатических условий Нижегородской области и норм FIFA, может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Стоимость работы составляет 4 500 руб.

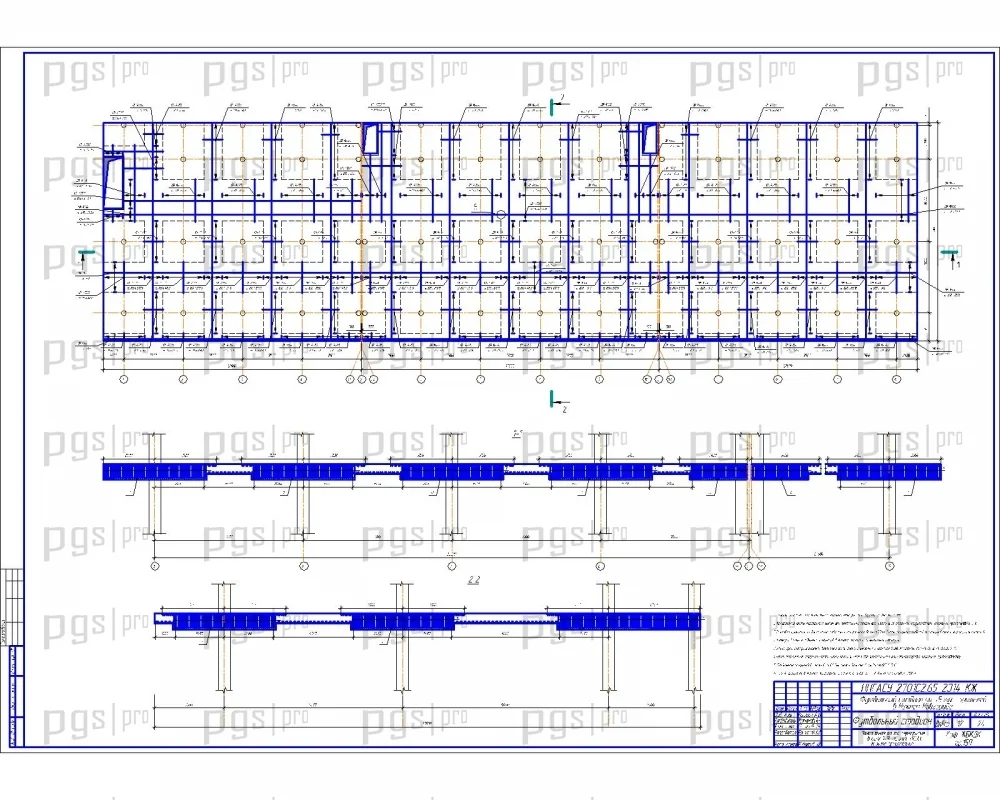

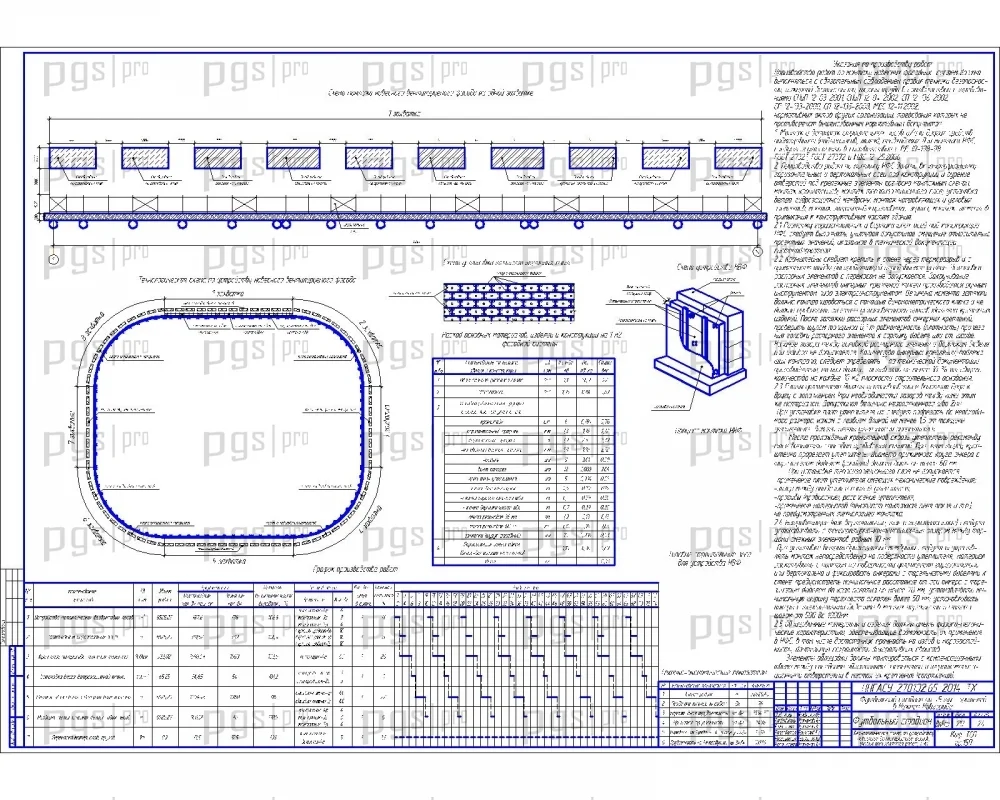

Состав графической части: генеральный план футбольного стадиона, план стадиона на отм. 0.000, план на отм. 9.000, план на отм. 12.600, план на отм. 25.650, разрез футбольного стадиона, конструирование монолитной плиты перекрытия (верхнее и нижнее армирование), ППР на организацию работ нулевого цикла, ППР на бетонирование монолитного перекрытия, технологическая карта на устройство футбольного поля, ППР на устройство вентфасада, календарный план, визуализации здания (4 перспективных изображения).

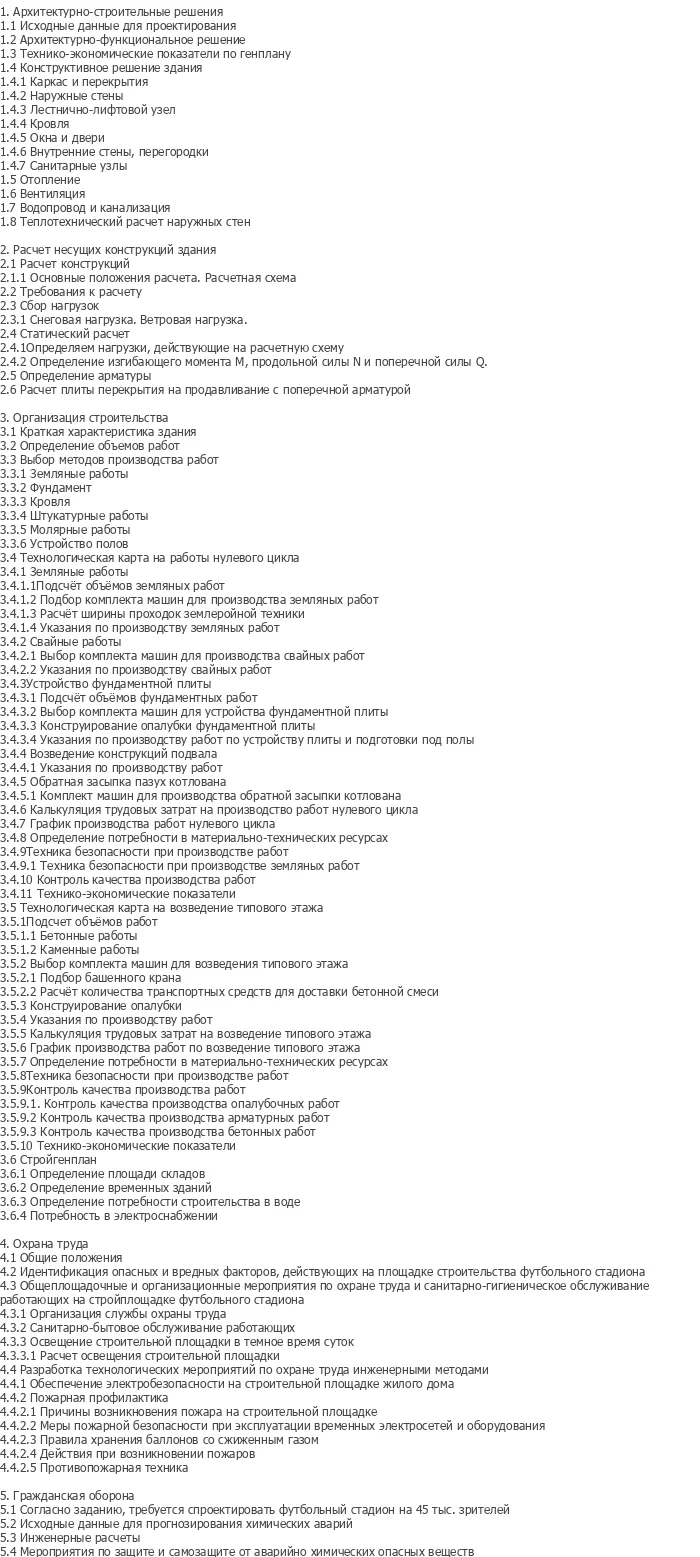

Состав пояснительной записки: исходные данные для проектирования, архитектурно-функциональное решение, технико-экономические показатели по генплану, конструктивное решение здания (каркас и перекрытия, наружные стены, лестнично-лифтовой узел, кровля, окна и двери, внутренние стены и перегородки, санитарные узлы, отопление, вентиляция, водопровод и канализация, теплотехнический расчет наружных стен), расчет несущих конструкций здания (основные положения, сбор нагрузок, снеговая и ветровая нагрузки, статический расчет, определение изгибающего момента, продольной и поперечной сил, определение арматуры, расчет плиты перекрытия на продавливание), организация строительства (характеристика здания, объемы работ, методы производства, земляные работы, свайные работы, устройство фундаментной плиты, возведение конструкций подвала, обратная засыпка, календарный график, технико-экономические показатели, технологическая карта на возведение типового этажа), охрана труда (идентификация опасных факторов, организационные мероприятия, освещение, пожарная профилактика), гражданская оборона (прогнозирование химических аварий, защитные мероприятия).

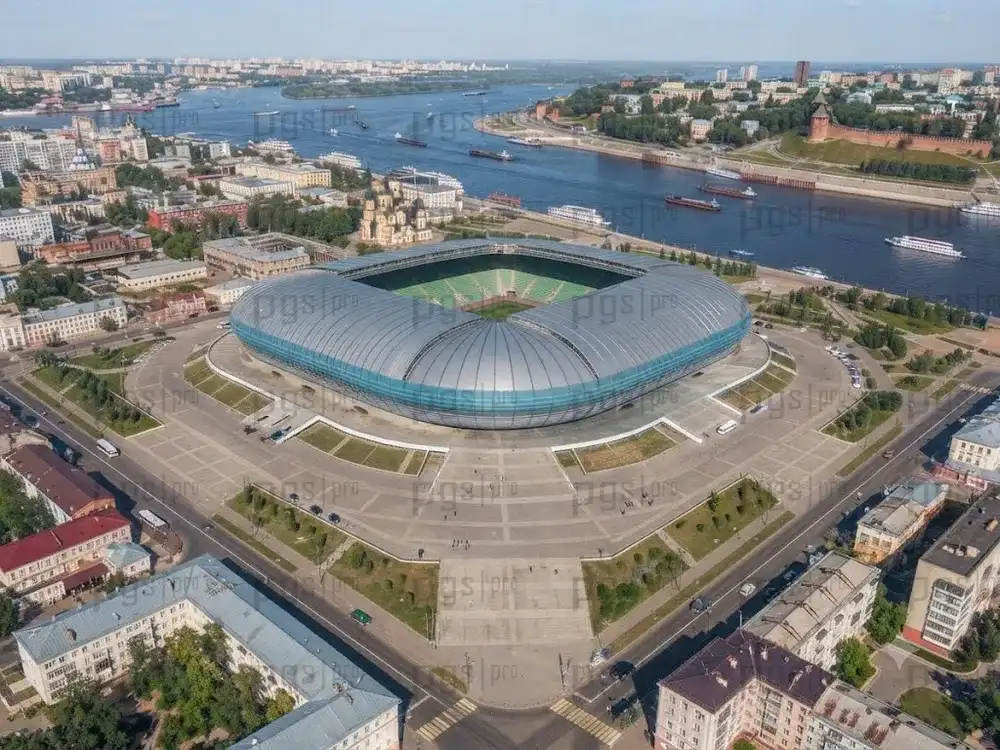

Проектируемый объект — футбольный стадион на 45 тысяч зрителей в городе Нижний Новгород. Данный ПГС дипломный проект разработан с учетом современных требований к спортивным сооружениям, норм FIFA и климатических условий Нижегородской области. Здание имеет сложную многоуровневую структуру с различными функциональными зонами, расположенными на отметках от 0.000 до +31.650 метра.

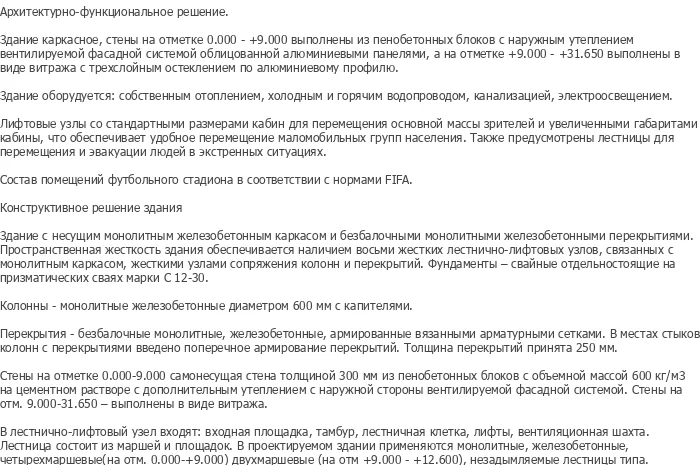

Стадион представляет собой крупнопролетное сооружение с несущим монолитным железобетонным каркасом и безбалочными монолитными железобетонными перекрытиями. Наружные стены на отметке 0.000 — +9.000 выполнены из пенобетонных блоков с наружным утеплением и вентилируемым фасадом, облицованным алюминиевыми панелями. На отметке +9.000 — +31.650 фасады выполнены в виде витража с трехслойным остеклением по алюминиевому профилю. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию спортивных сооружений. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1281 предлагает оптимальное соотношение цены и качества.

Состав помещений футбольного стадиона разработан в соответствии с нормами FIFA и включает: собственное отопление, холодное и горячее водоснабжение, канализацию, электроосвещение. Лифтовые узлы со стандартными размерами кабин для перемещения основной массы зрителей и увеличенными габаритами кабины для обеспечения удобного перемещения маломобильных групп населения. Также предусмотрены лестницы для перемещения и эвакуации людей в экстренных ситуациях.

Функциональные связи в здании решены с учетом специфики спортивного сооружения и требований к массовому обслуживанию зрителей. Планировочная структура стадиона базируется на четком разделении потоков зрителей, спортсменов, персонала и грузов с обеспечением бесконтактных связей между чистой и грязной зонами.

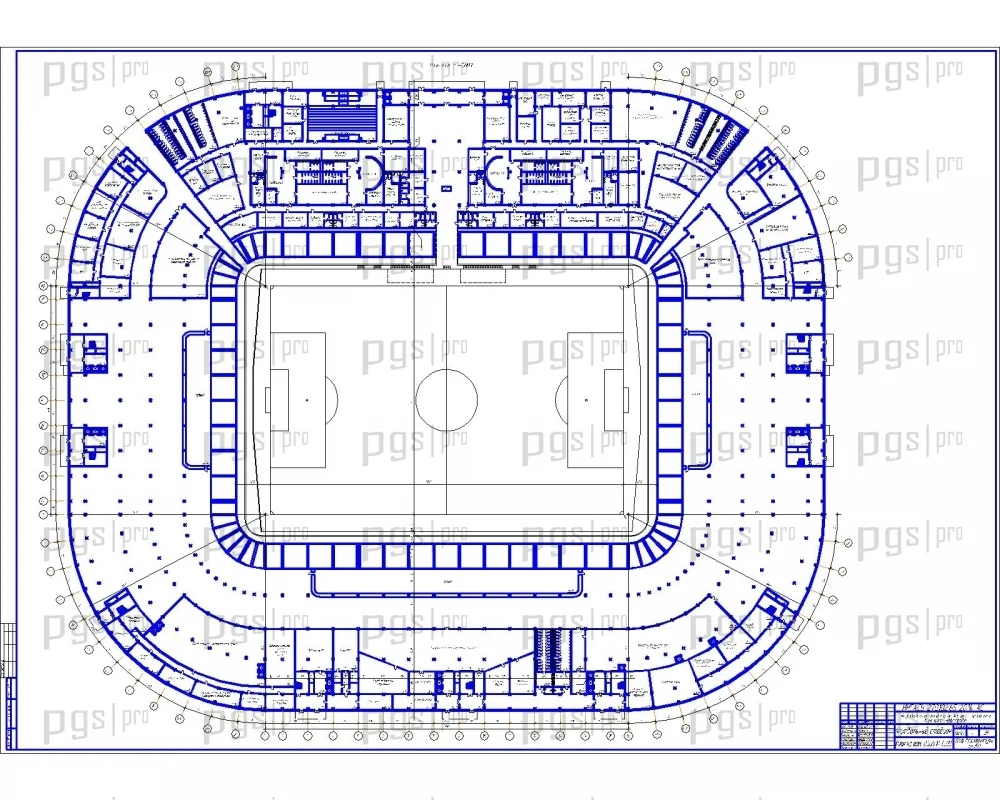

На отметке 0.000 размещены входные группы, вестибюли, раздевалки, медицинский блок, технические помещения и подтрибунные пространства. На отметке +9.000 расположены основные трибунные ярусы с зонами для зрителей, ложи для почетных гостей, прессы и комментаторов. На отметке +12.600 и +25.650 размещены верхние ярусы трибун, VIP-ложи, рестораны и смотровые площадки. В здании предусмотрены восемь лестнично-лифтовых узлов, связывающих все уровни, а также эскалаторы для удобного перемещения зрителей.

Внутренняя отделка выполнена с применением современных отделочных материалов, обладающих повышенной износостойкостью и соответствующих санитарным нормам для общественных зданий. Полы в зонах массового скопления людей — из керамогранита, в служебных помещениях — линолеум и ковролин. Потолки — подвесные типа «Армстронг» и гипсокартонные конструкции.

Здание с несущим монолитным железобетонным каркасом и безбалочными монолитными железобетонными перекрытиями. Пространственная жесткость здания обеспечивается наличием восьми жестких лестнично-лифтовых узлов, связанных с монолитным каркасом, жесткими узлами сопряжения колонн и перекрытий. Фундаменты — свайные отдельностоящие на призматических сваях марки С12-30.

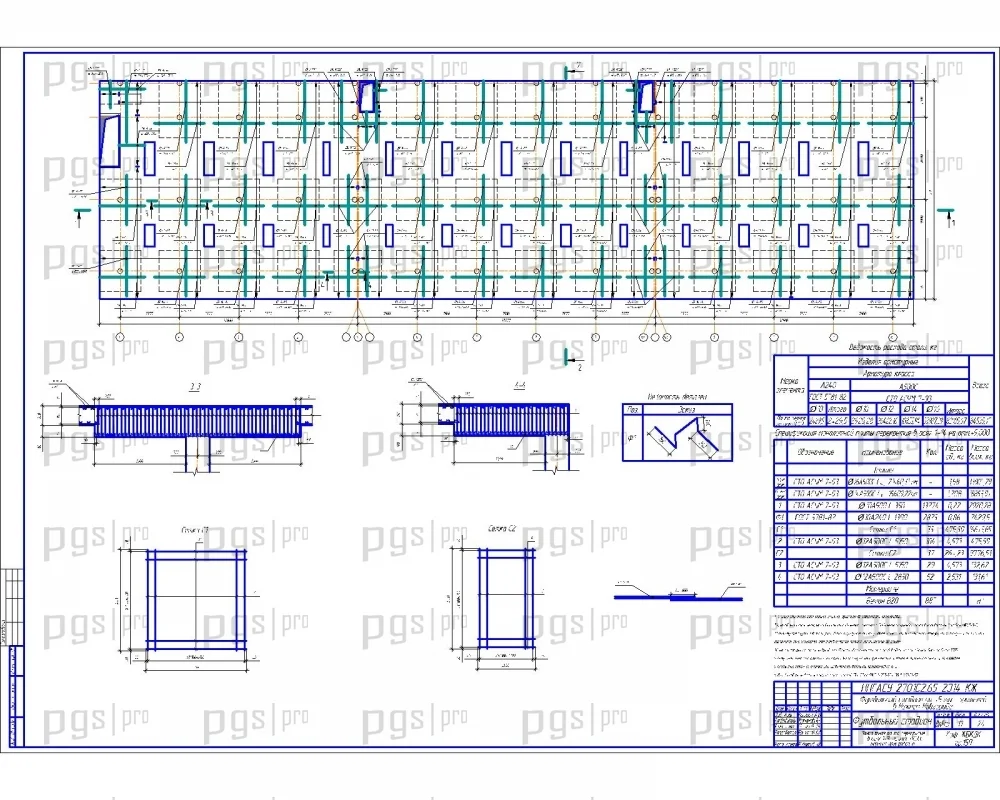

Колонны — монолитные железобетонные диаметром 600 мм с капителями. Перекрытия — безбалочные монолитные, железобетонные, армированные вязаными арматурными сетками. В местах стыков колонн с перекрытиями введено поперечное армирование перекрытий. Толщина перекрытий принята 250 мм. Стены на отметке 0.000-9.000 — самонесущая стена толщиной 300 мм из пенобетонных блоков с объемной массой 600 кг/м³ на цементном растворе с дополнительным утеплением с наружной стороны вентилируемой фасадной системой. Стены на отм. 9.000-31.650 — выполнены в виде витража.

В лестнично-лифтовой узел входят: входная площадка, тамбур, лестничная клетка, лифты, вентиляционная шахта. Лестницы состоят из маршей и площадок. В проектируемом здании применяются монолитные железобетонные, четырехмаршевые (на отм. 0.000-+9.000) двухмаршевые (на отм. +9.000 — +12.600), незадымляемые лестницы типа.

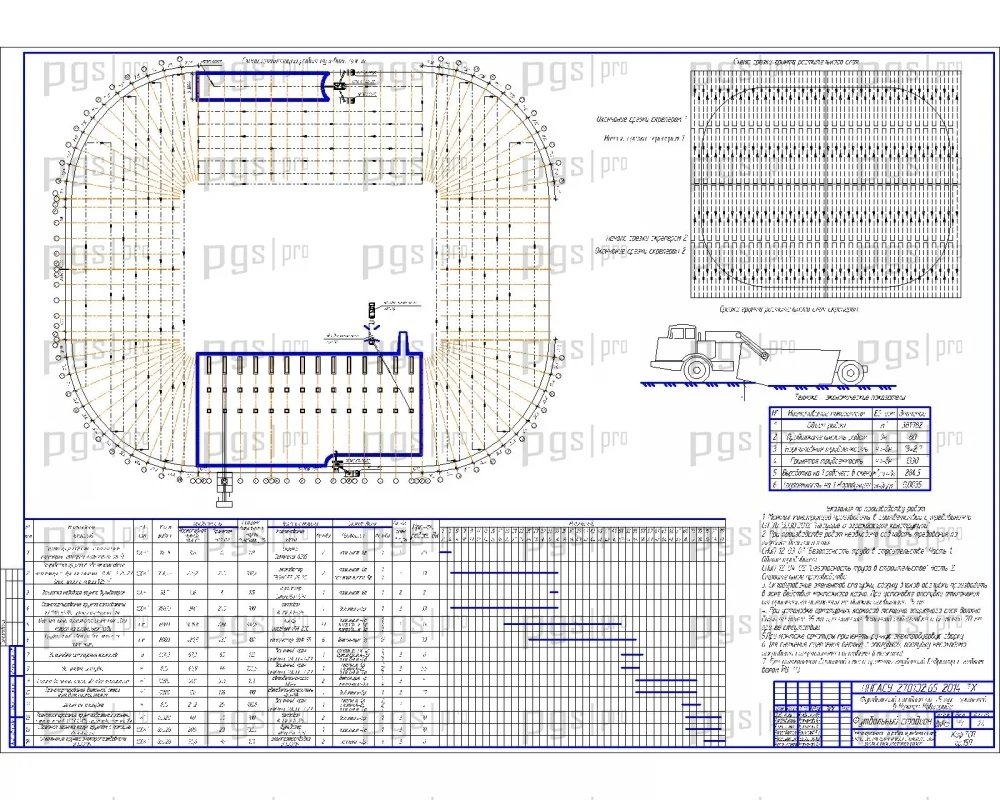

Технологическая карта на организацию работ нулевого цикла включает объемы земляных работ, свайных работ, устройства фундаментной плиты, выбор комплекта машин и механизмов (сваебойная установка, автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Строительство ведется с применением башенных кранов грузоподъемностью до 25 тонн.

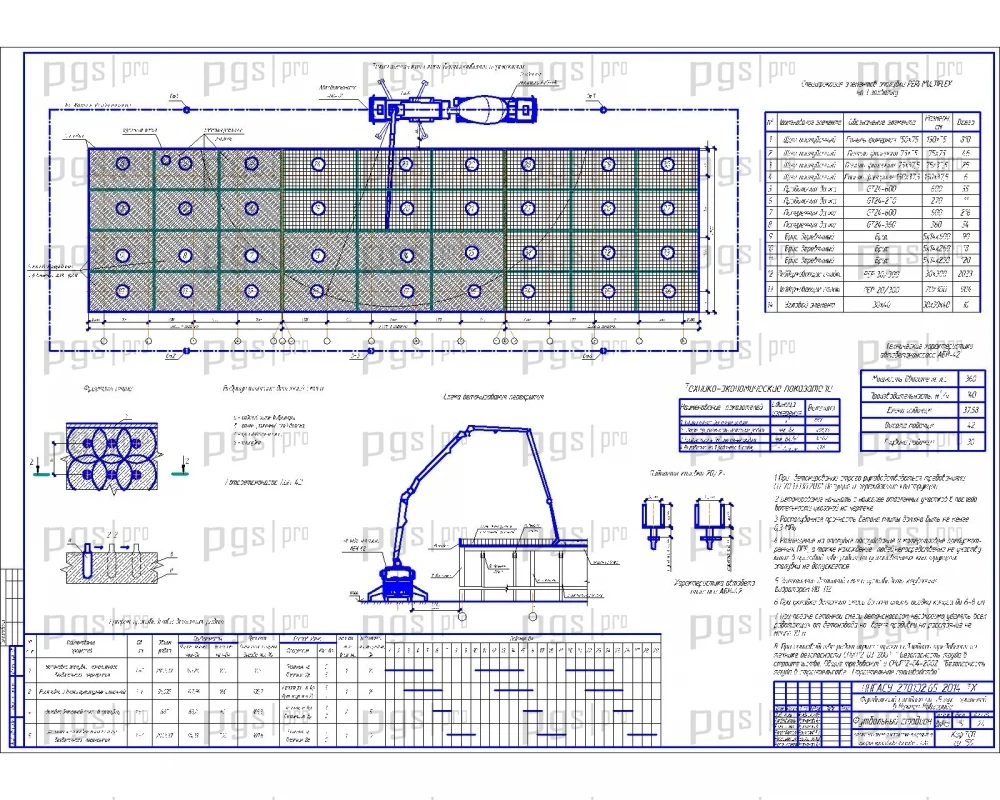

Технологическая карта на бетонирование монолитного перекрытия содержит технологию опалубочных работ, армирования, укладки и уплотнения бетонной смеси, мероприятия по уходу за бетоном, расчет потребности в материально-технических ресурсах. Бетонирование выполняется бетононасосами с подачей смеси непосредственно в опалубку.

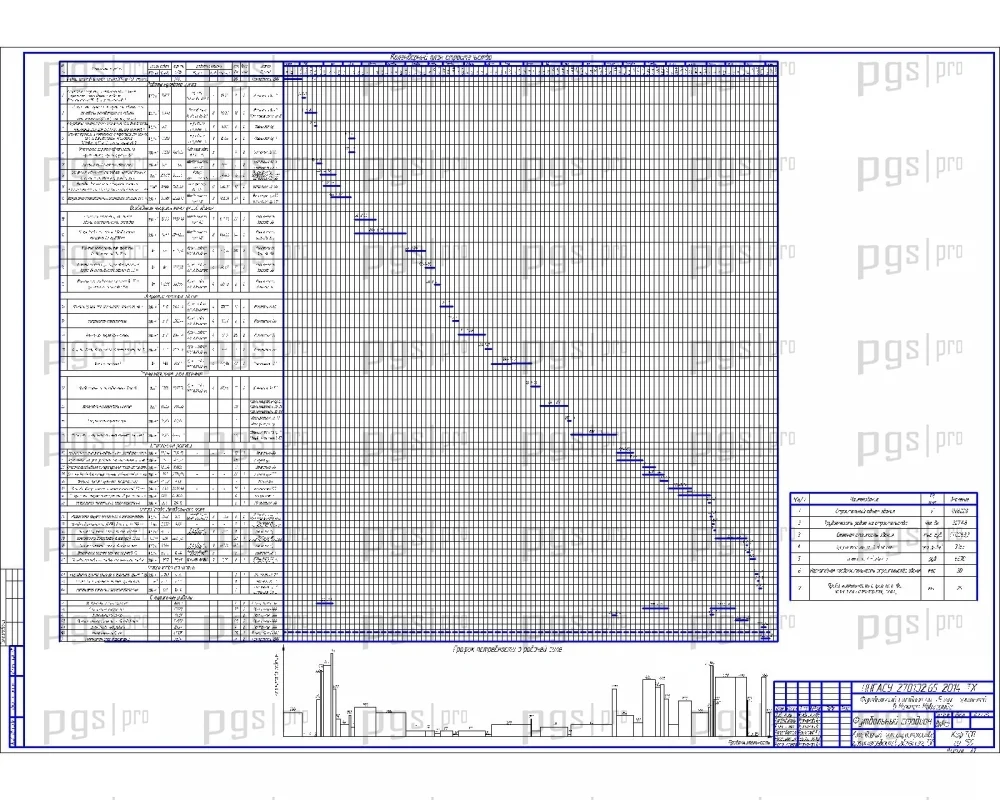

Календарный план и сетевой график составлены с учетом технологической последовательности работ при возведении многоуровневого спортивного сооружения: нулевой цикл, возведение каркаса, монтаж перекрытий, устройство кровли и фасадов, отделочные работы, монтаж инженерных систем, благоустройство территории. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа кранов, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Диплом №1281 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование спортивных сооружений — востребованное направление в современном строительстве, особенно в преддверии крупных спортивных мероприятий.
• Сложный инженерный объект: многоуровневое сооружение с монолитным железобетонным каркасом, свайными фундаментами и безбалочными перекрытиями.
• Полная комплектация: 131 лист пояснительной записки и 14 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стены, перекрытия, стропильная система, витражное остекление — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, гражданской обороне и окружающей среды.
• Соответствие нормам FIFA: состав помещений и планировочные решения разработаны с учетом международных требований к футбольным стадионам.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1281 по доступной цене — 4 500 рублей.
