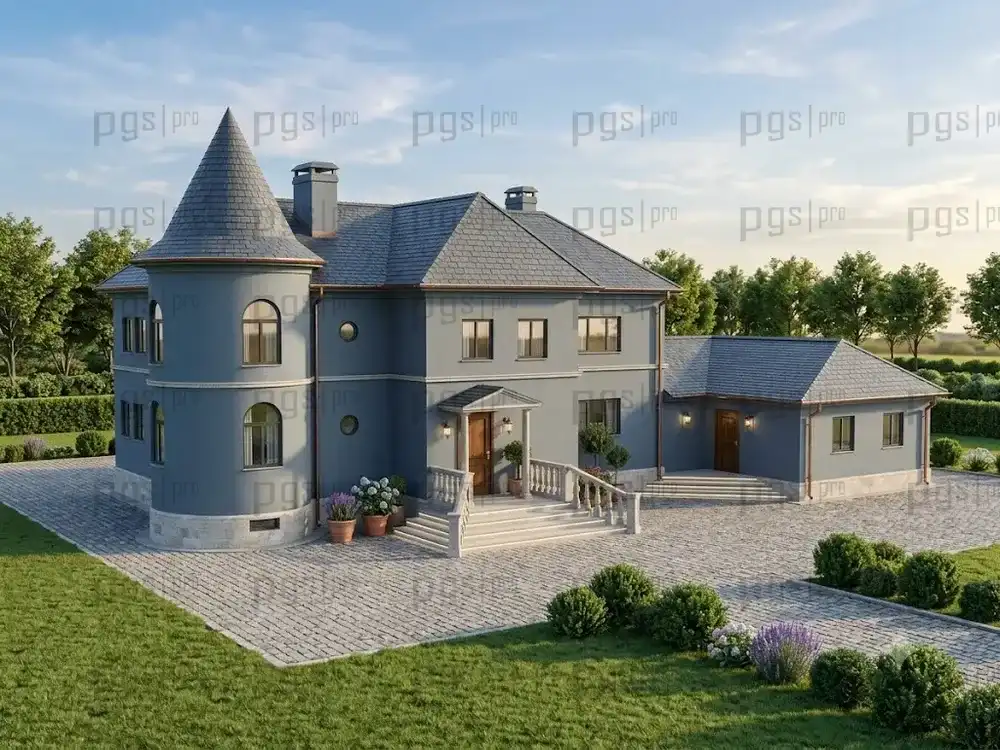

Диплом №4007 "Коттедж с сауной и бассейном в г. Великие Луки"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

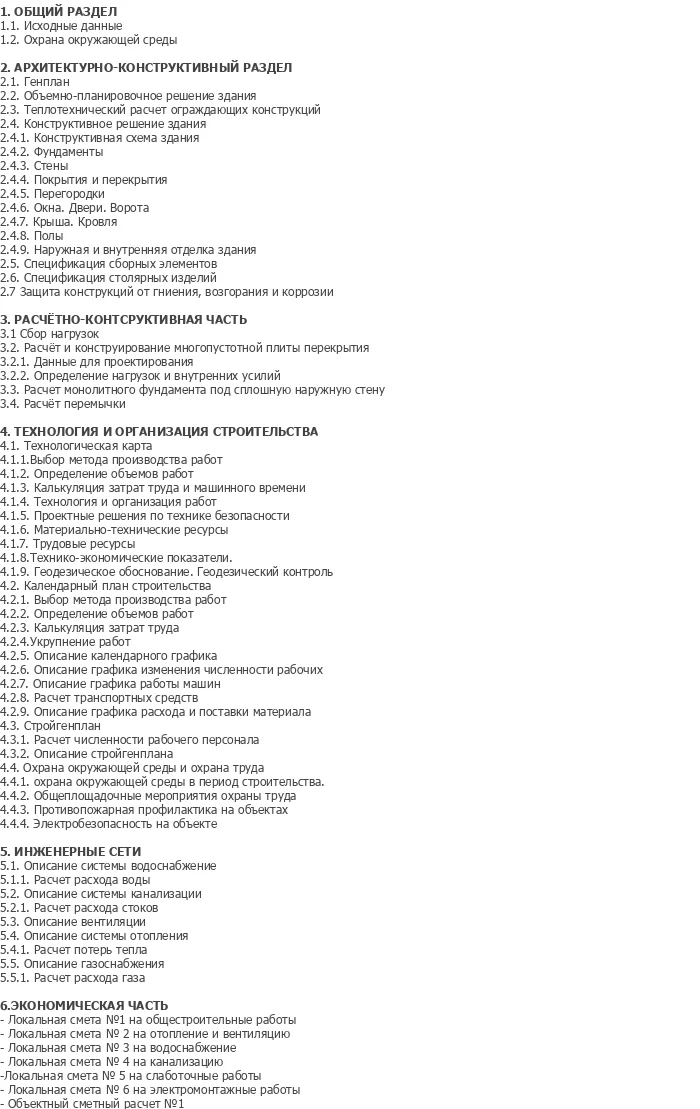

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

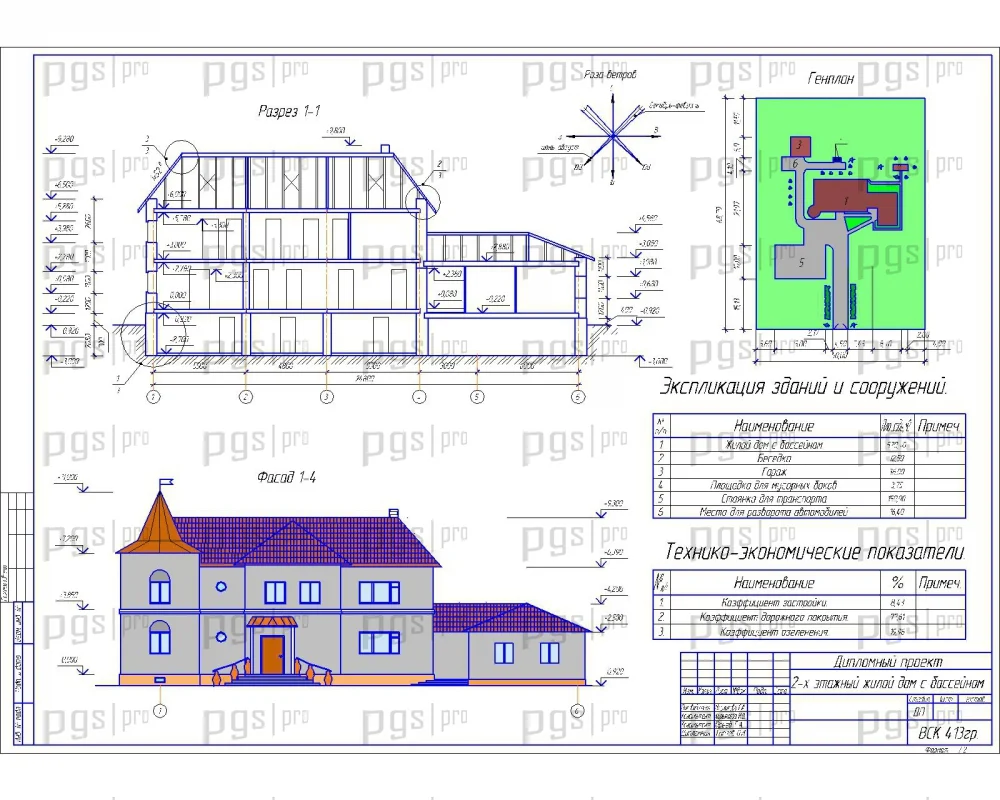

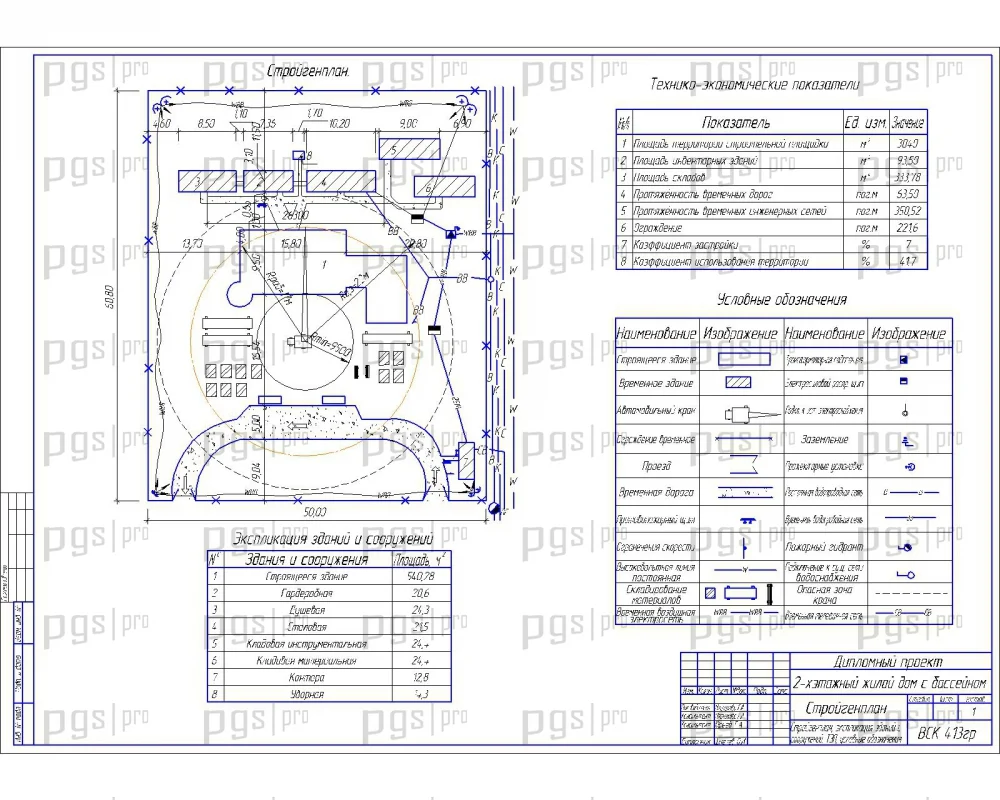

1.Фасад, разрез, генплан.jpg

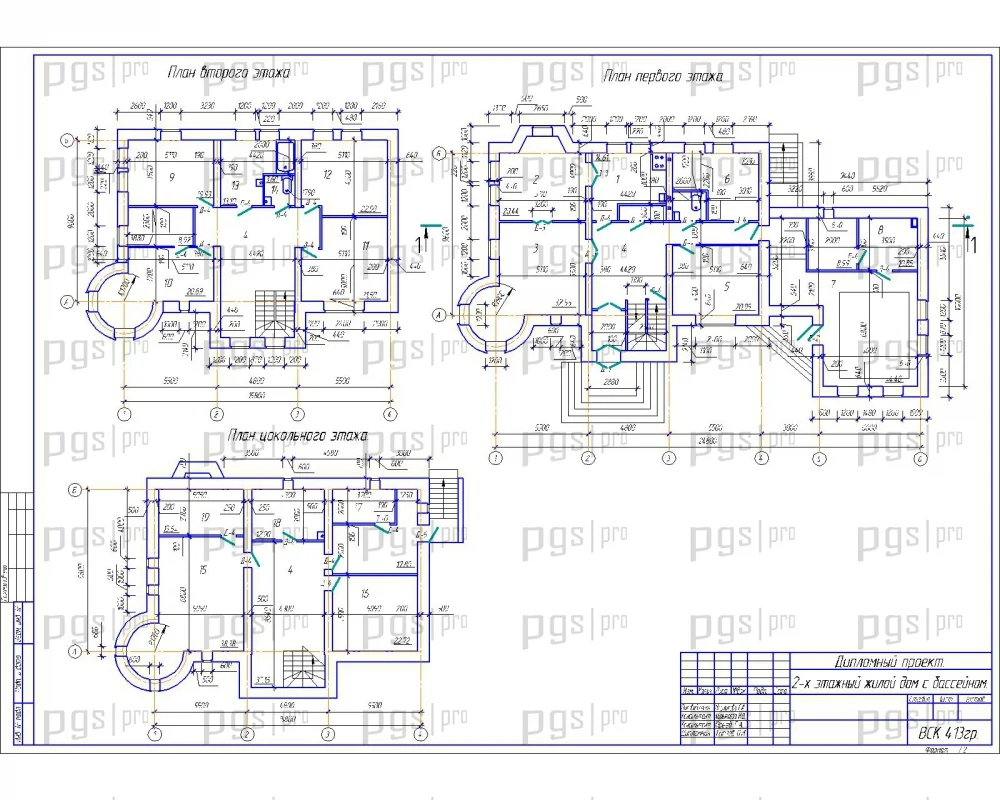

2.План 1-го и 2-го этажа, план цокольного этажа.jpg

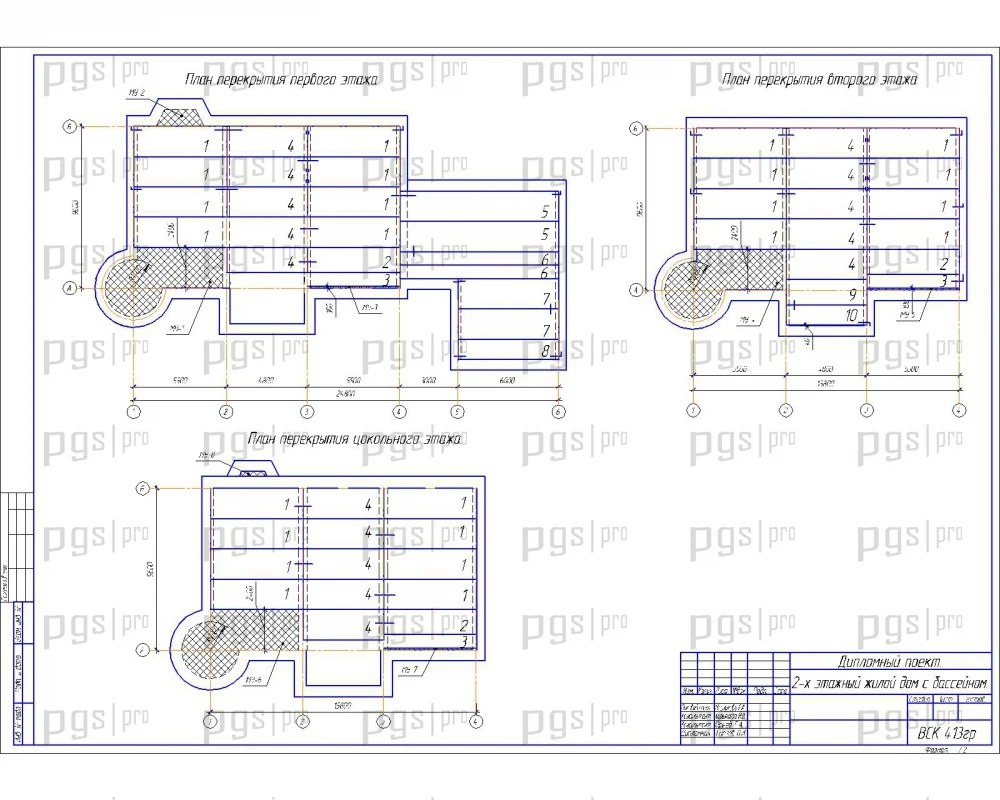

3.План перекрытия 1-го и 2-го этажа, план перекрытия цокольного этажа.jpg

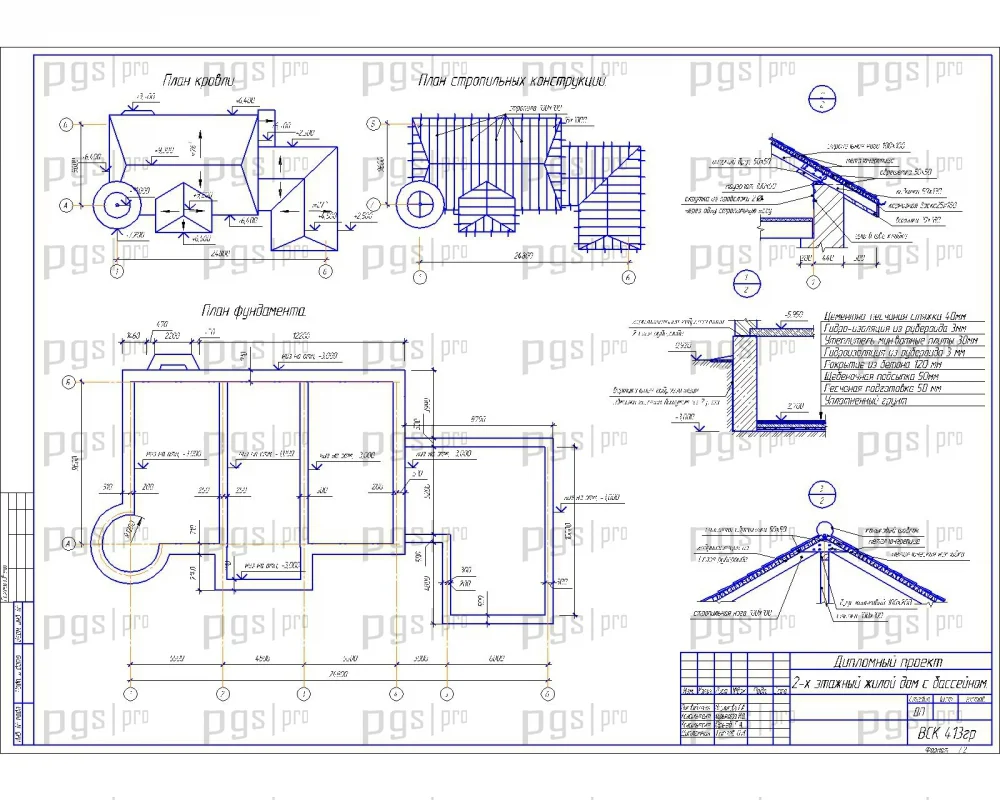

4.План фундамента, план кровли, план стропильных конструкций, узлы.jpg

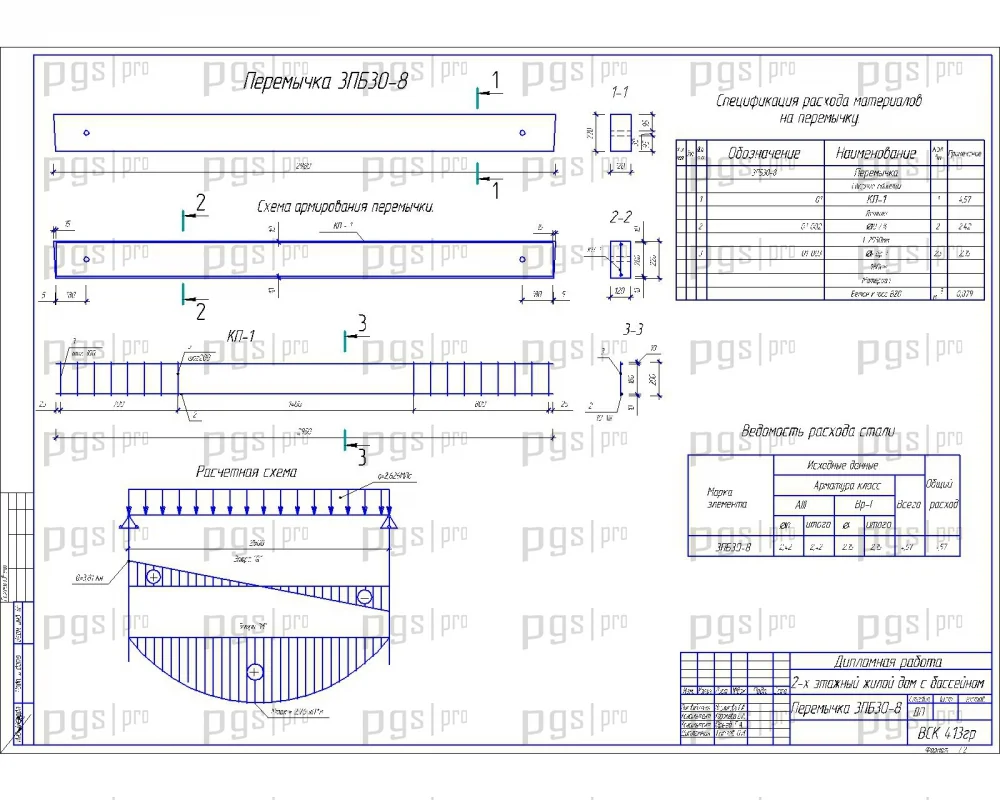

5.Коснтруирование перемычки.jpg

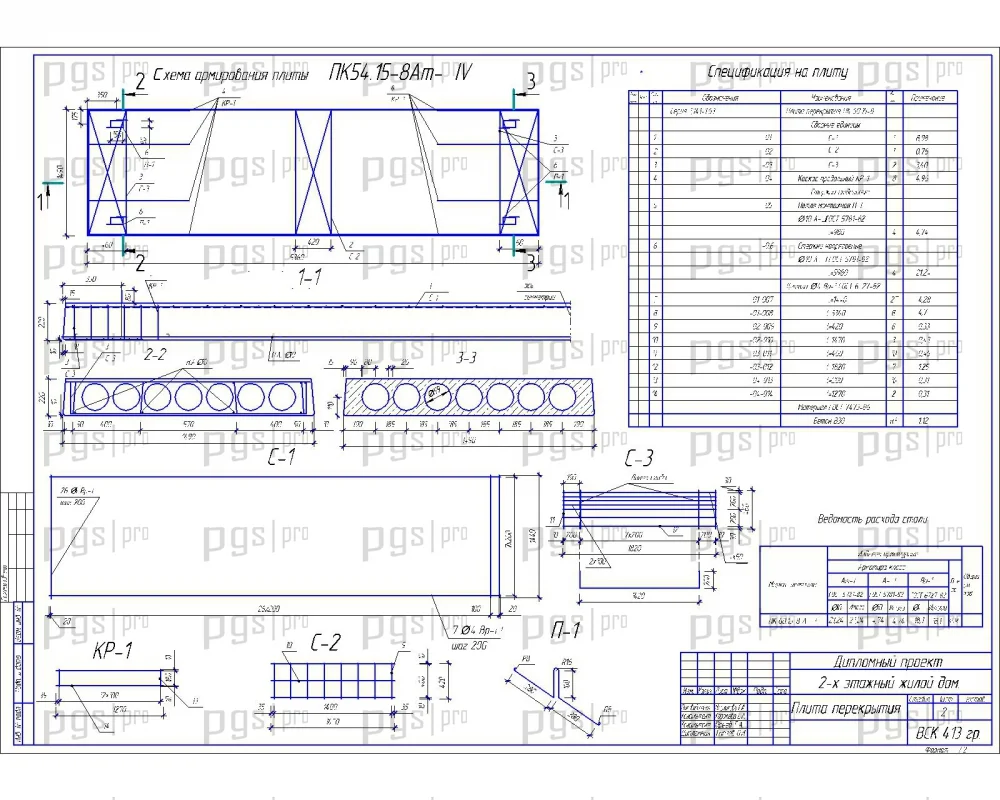

6.Конструирование плиты перекрытия.jpg

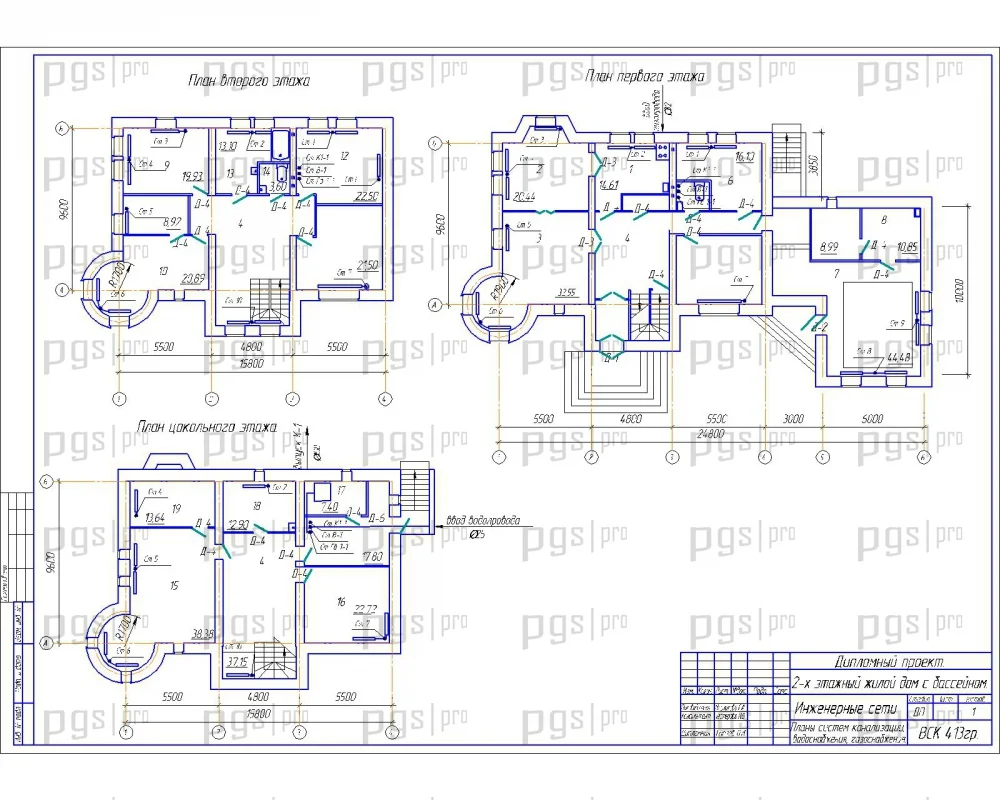

7.Инженерные сети.jpg

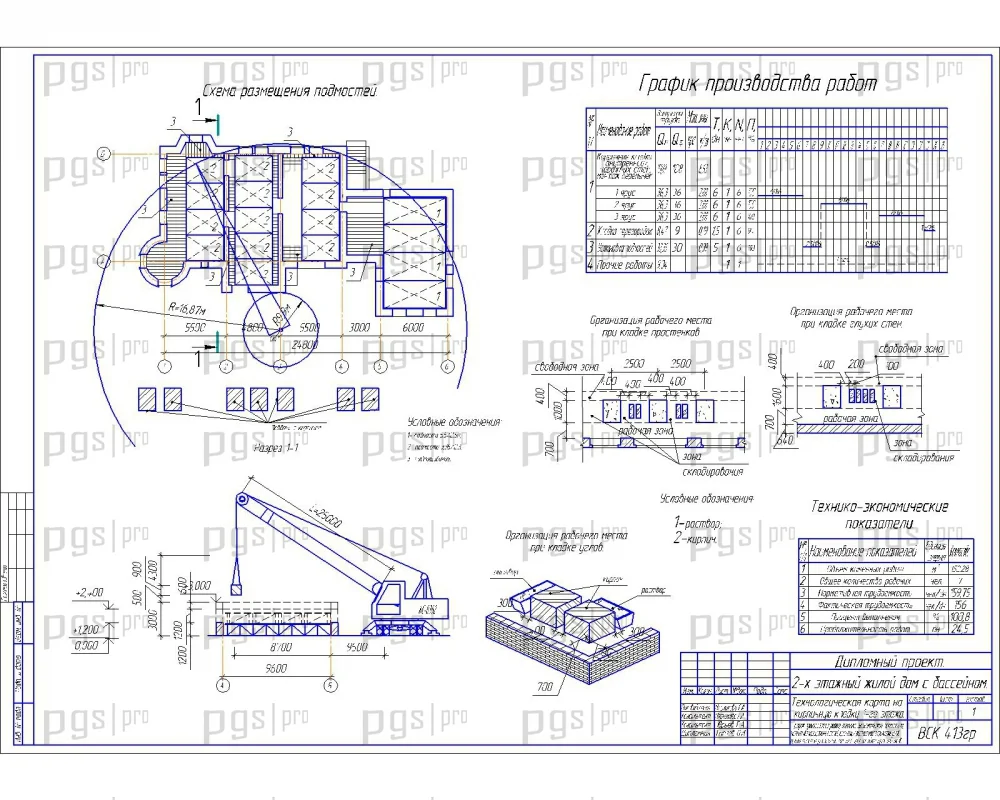

8.Технологическая карта на кирпичную кладку 1-го этажа.jpg

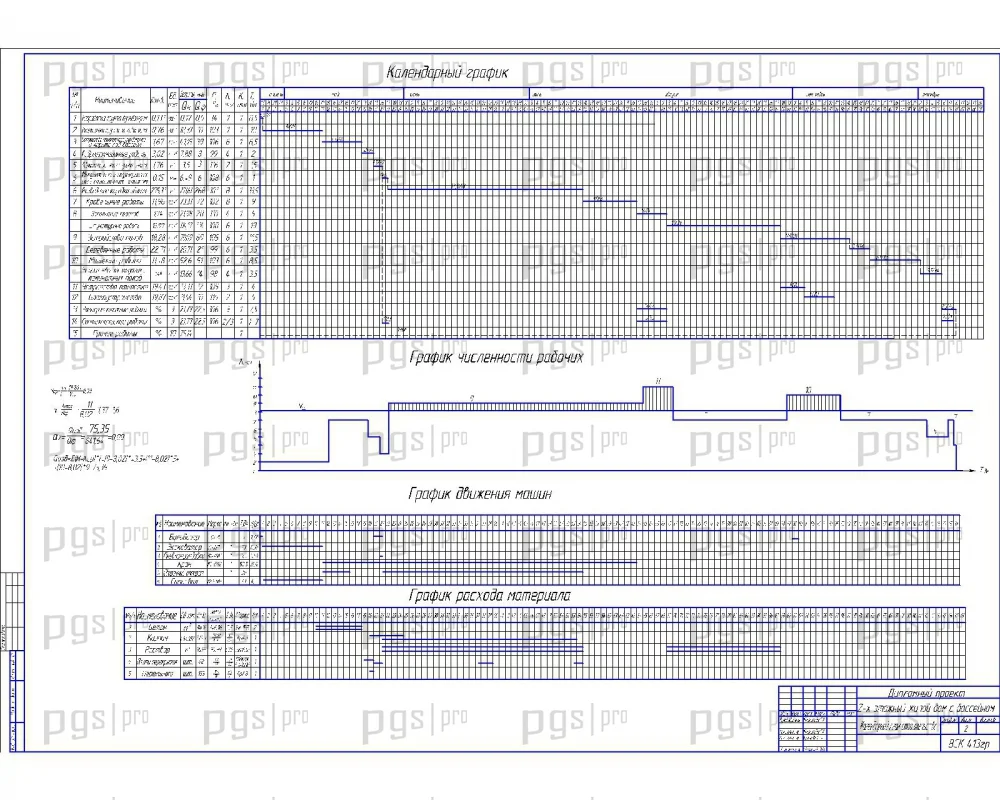

9.Календарный график.jpg
1. Специальность: ПГС (Промышленное и гражданское строительство).
2. Тема дипломой работы: Коттедж из керамическгог кирпича с сауной и бассейном
3. Дополнительные характеристики: общая площадь – 520, 4кв.м, жилая площадь – 121,87 кв.м. В проектируемом коттедже предусмотрена сауна с бассейном.
4. Конструктивные решения дипломного проекта:
- Фундамент: монолитный железобетонный ленточный;
- Наружные стены: из керамического кирпича;
- Перекрытия: из многопустотных железобетонных плит;
- Кровля: скатная из металлочерепицы не утепленная.
5. Габаритные размеры здания:
Длина: 9,6 м;
Ширина: 15,8 м;
Высота: 9,8 м.
6. Расчет конструкций в дипломе выполнен ручным способом.
7. В дипломе разработан ППР на устройство кирпичной кладки 1-го этажа.
8. Объем дипломной работы ПГС:
- 10 листов чертежей dwg (AutoCAD);
- 79 листов пояснительной записки «Word».

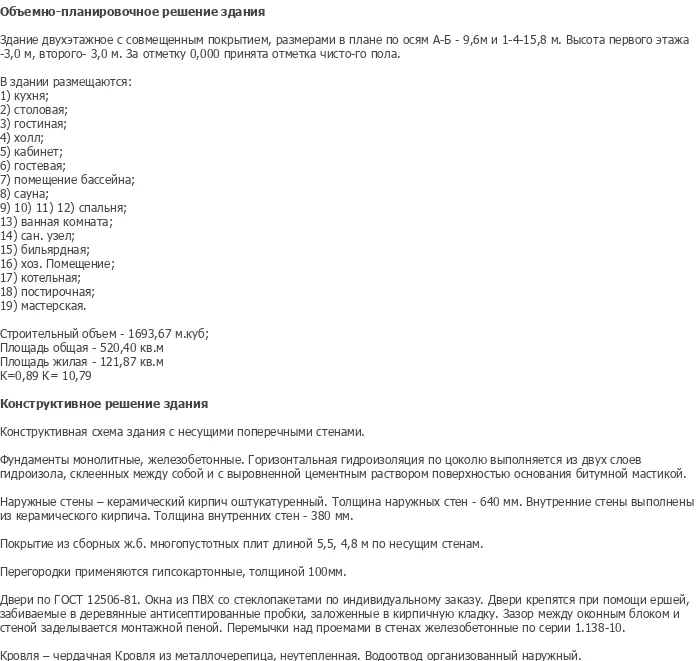

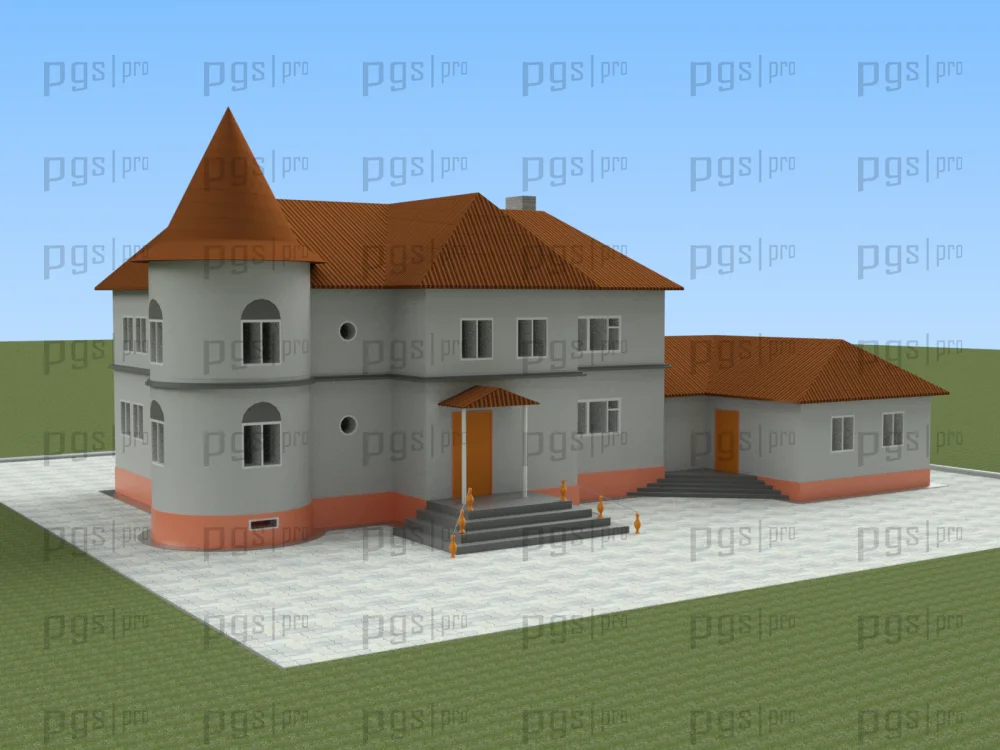

Объемно-планировочное решение здания
Здание двухэтажное с совмещенным покрытием, размерами в плане по осям А-Б - 9,6м и 1-4-15,8 м. Высота первого этажа -3,0 м, второго- 3,0 м. За отметку 0,000 принята отметка чисто-го пола.
В здании размещаются:
1) кухня;
2) столовая;
3) гостиная;
4) холл;
5) кабинет;
6) гостевая;
7) помещение бассейна;
8) сауна;
9) 10) 11) 12) спальня;
13) ванная комната;
14) сан. узел;
15) бильярдная;
16) хоз. Помещение;
17) котельная;
18) постирочная;
19) мастерская.
Строительный объем - 1693,67 м.куб;
Площадь общая - 520,40 кв.м
Площадь жилая - 121,87 кв.м
К=0,89 К= 10,79
Конструктивное решение здания
Конструктивная схема здания с несущими поперечными стенами.
Фундаменты монолитные, железобетонные. Горизонтальная гидроизоляция по цоколю выполняется из двух слоев гидроизола, склеенных между собой и с выровненной цементным раствором поверхностью основания битумной мастикой.
Наружные стены – керамический кирпич оштукатуренный. Толщина наружных стен - 640 мм. Внутренние стены выполнены из керамического кирпича. Толщина внутренних стен - 380 мм.
Покрытие из сборных ж.б. многопустотных плит длиной 5,5, 4,8 м по несущим стенам.
Перегородки применяются гипсокартонные, толщиной 100мм.
Двери по ГОСТ 12506-81. Окна из ПВХ со стеклопакетами по индивидуальному заказу. Двери крепятся при помощи ершей, забиваемые в деревянные антисептированные пробки, заложенные в кирпичную кладку. Зазор между оконным блоком и стеной заделывается монтажной пеной. Перемычки над проемами в стенах железобетонные по серии 1.138-10.
Кровля – чердачная Кровля из металлочерепица, неутепленная. Водоотвод организованный наружный.
