Дипломный проект №2002 «10-ти этажный жилой дом в г. Нижний Тагил» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий и предназначен для размещения одно-, двух- и трехкомнатных квартир разного уровня комфорта. Проект выполнен с учетом климатических условий Нижнего Тагила и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет студентам скачать проект и использовать его как основу для собственной дипломной работы.

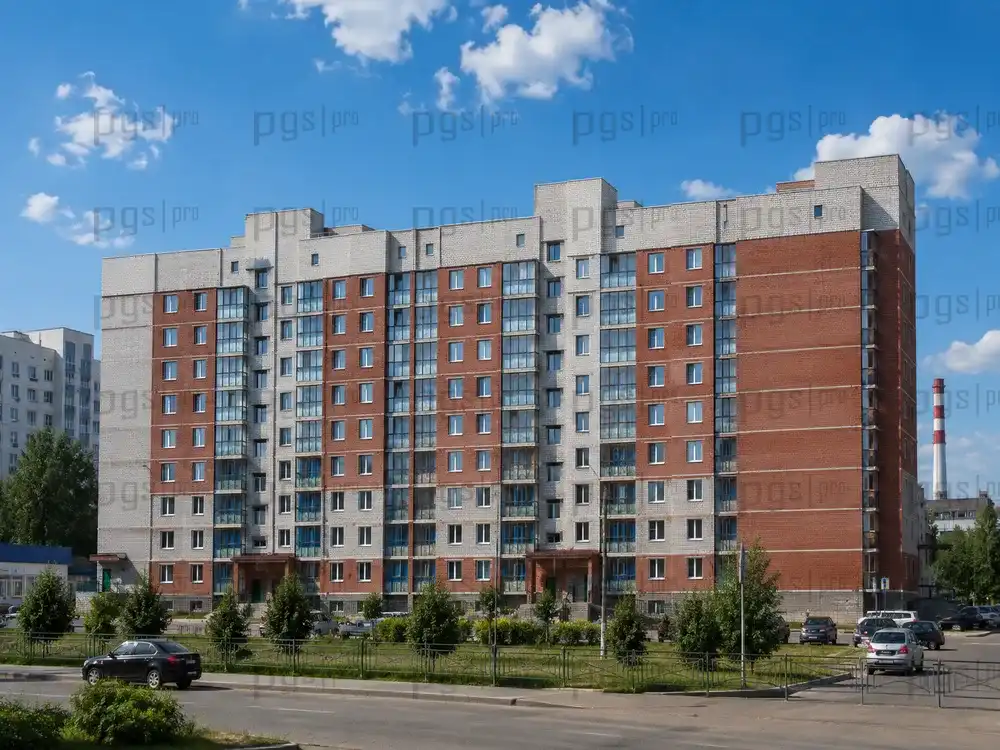

Проектируемый объект — 10-ти этажный 3-х секционный жилой дом, расположенный в городе Нижний Тагил. Данный ПГС дипломный проект разработан с учетом современных требований к жилым зданиям, энергоэффективности и комфортности проживания. Здание состоит из трех секций: две рядовые и одна угловая с размерами 34500×14700, 37200×14000 и 25900×15000. Высота здания 33,78 м. В доме запроектированы техническое подполье высотой H = 2,7 м и теплый чердак для разводки сетей. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоквартирных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2002 предлагает оптимальное соотношение цены и качества.

Жилые секции предусматривают размещение одно-, двух- и трехкомнатных квартир разного уровня комфорта. Квартиры имеют небольшую общую площадь, но с удобной кухней и прихожей соответствующей современным требованиям. Каждая 10-ти этажная секция оборудована одним пассажирским лифтом с диспетчерской связью. Грузоподъемность лифта 630 кг, скорость 1,0 м/с, размер кабины 2200×1080×2100(в). Двери шахт лифта противопожарные с пределом огнестойкости EI30. Все жилые комнаты освещены естественным светом в соответствии с требованиями СНиП, комнаты в квартирах имеют раздельные входы. Жилой дом оборудован мусоропроводом с мусоросборной камерой на первом этаже и устройством для очистки, промывки и дезинфекции на чердаке.

Находясь в 1-й климатической зоне, тамбур выполнен двойным с утепленными входными дверями с установкой приборов отопления как в тамбуре, так и на лестничной клетке. Входы в техноподполье предусмотрены непосредственно наружу. Входы на чердак и в подвал на кровлю — из лестничных клеток. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет использовать его как основу для собственной дипломной работы.

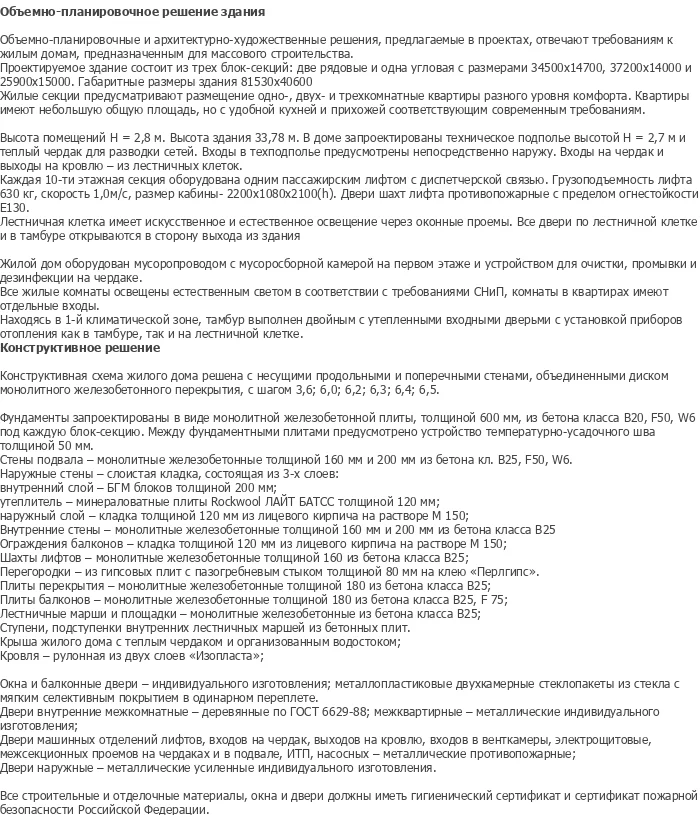

Объемно-планировочное решение объекта сформировано исходя из технологической целесообразности, окружающей градостроительной ситуации на площадке, сохранения благоприятных условий, а также с учетом требований компактности размещения объекта в условиях сформированного земельного участка. Обязательным условием проектирования является соблюдение всех действующих градостроительных норм, в том числе санитарно-гигиенических и противопожарных.

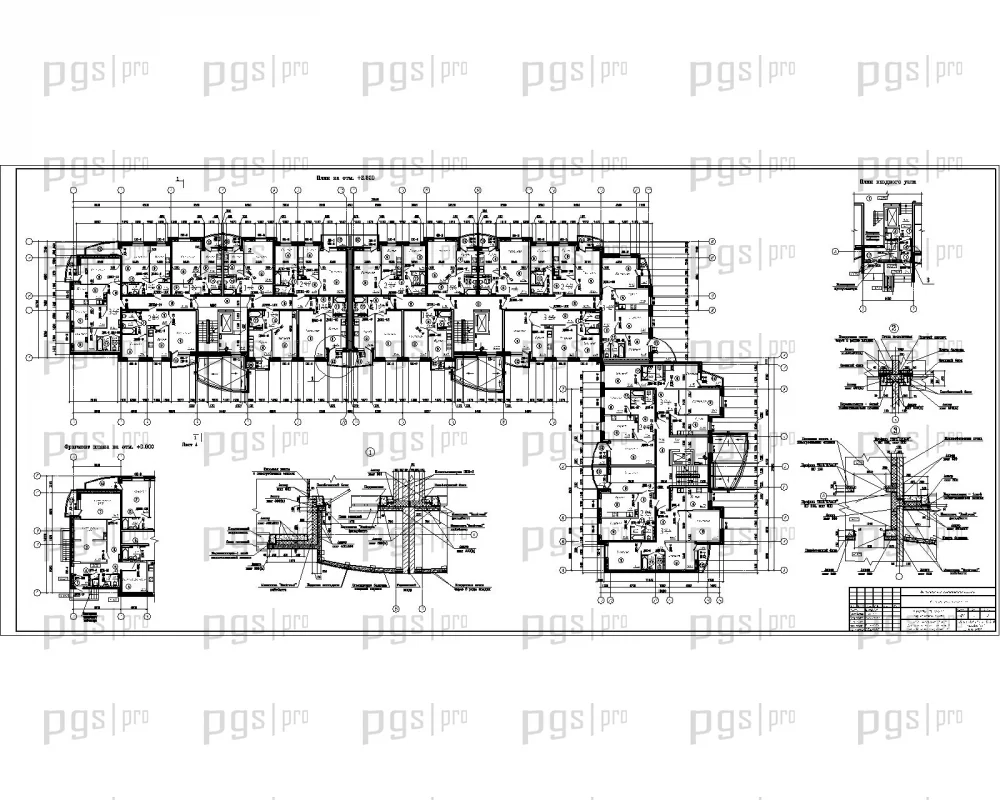

Здание имеет три секции с различной планировочной конфигурацией: две рядовые и одна угловая. Это обеспечивает разнообразие типов квартир и оптимальную освещенность помещений. Планировочная структура обеспечивает четкое разделение жилых, бытовых и технических зон с отдельными входами и эвакуационными путями. В каждой секции предусмотрены лестничные клетки и лифтовые холлы, обеспечивающие безопасную эвакуацию.

Заполнение оконных и дверных проемов — индивидуального изготовления. Окна и балконные двери — металлопластиковые двухкамерные стеклопакеты из стекла с мягким селективным покрытием в одинарном переплете. Двери внутренние межкомнатные — деревянные по ГОСТ 6629-88, межквартирные — металлические индивидуального изготовления. Двери машинных отделений лифтов, входов на чердак, выходов на кровлю, входов в венткамеры, электрощитовые, межсекционных проемов на крылах и в подвале, ПГТ, насосных — металлические противопожарные. Двери наружные — металлические усиленные индивидуального изготовления. Все строительные и отделочные материалы, окна и двери имеют гигиенический сертификат и сертификат пожарной безопасности Российской Федерации.

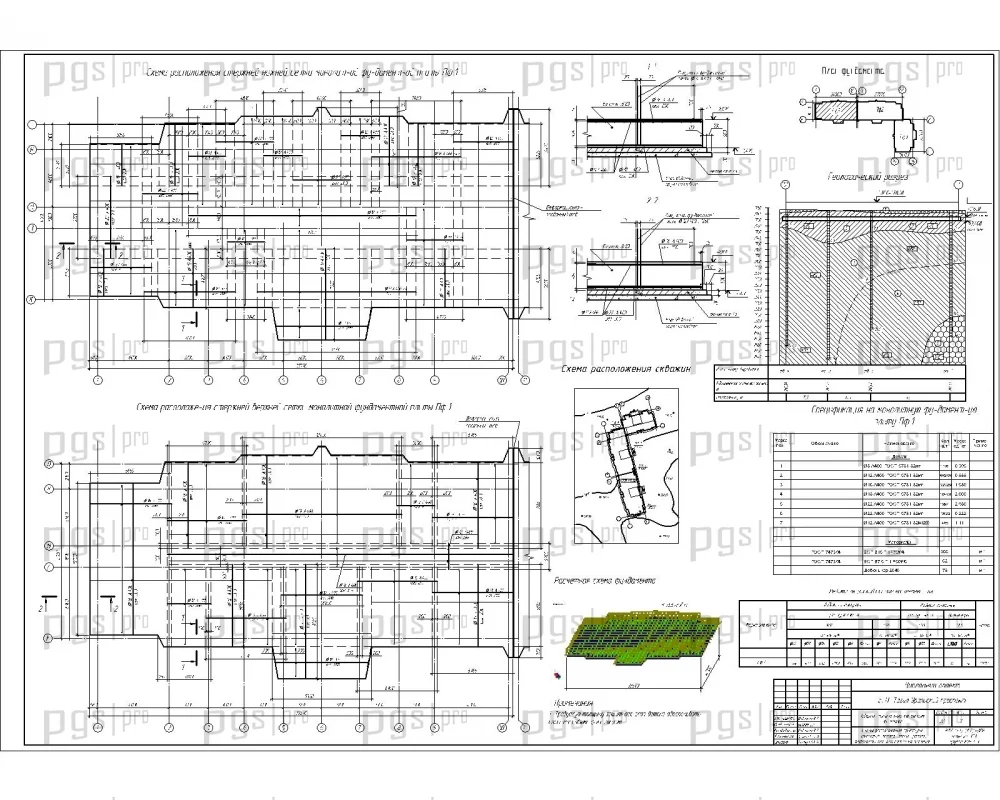

Конструктивная схема: жилого дома решена с несущими продольными и поперечными стенами, объединенными диском монолитного железобетонного перекрытия, с шагом 3,6; 6,0; 6,2; 6,3; 6,4; 6,5. Фундаменты запроектированы в виде монолитной железобетонной плиты толщиной 600 мм из бетона класса B20, F50, W6 под каждую блок-секцию. Между фундаментными плитами предусмотрено устройство температурно-усадочного шва толщиной 50 мм.

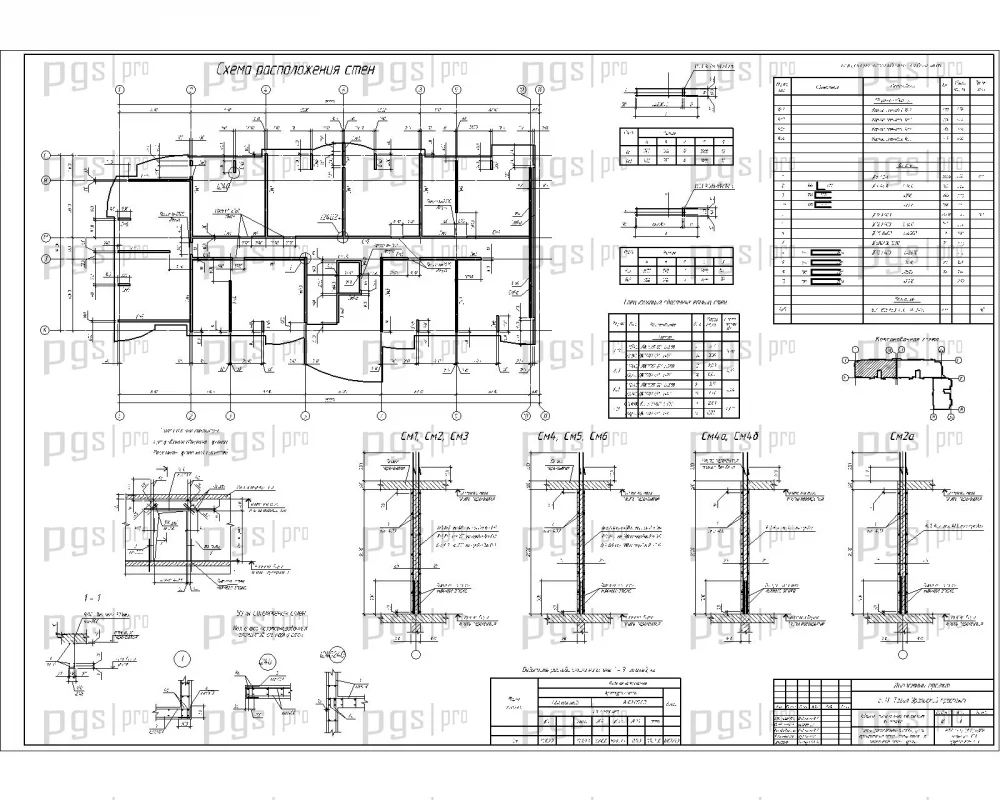

Стены подвала: монолитные железобетонные толщиной 160 мм и 200 мм из бетона кл. B25, F50, W6. Наружные стены — слоистая кладка, состоящая из 3-х слоев: внутренний слой — БГМ блоки толщиной 200 мм; утеплитель — минераловатные плиты Rockwool ПАЙТ БАТТС толщиной 120 мм; наружный слой — кладка толщиной 120 мм из лицевого кирпича на растворе М 150. Внутренние стены — монолитные железобетонные толщиной 160 мм и 200 мм из бетона класса B25. Ограждения балконов — кладка толщиной 120 мм из лицевого кирпича на растворе М 150. Шахты лифтов — монолитные железобетонные толщиной 160 мм из бетона класса B25.

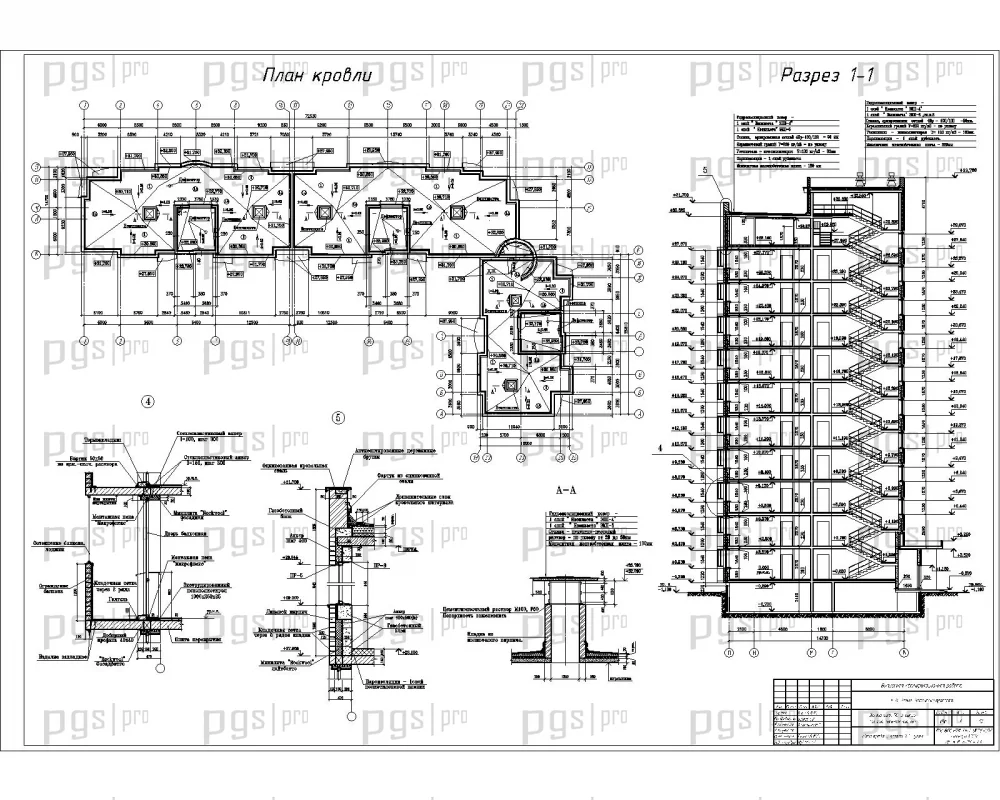

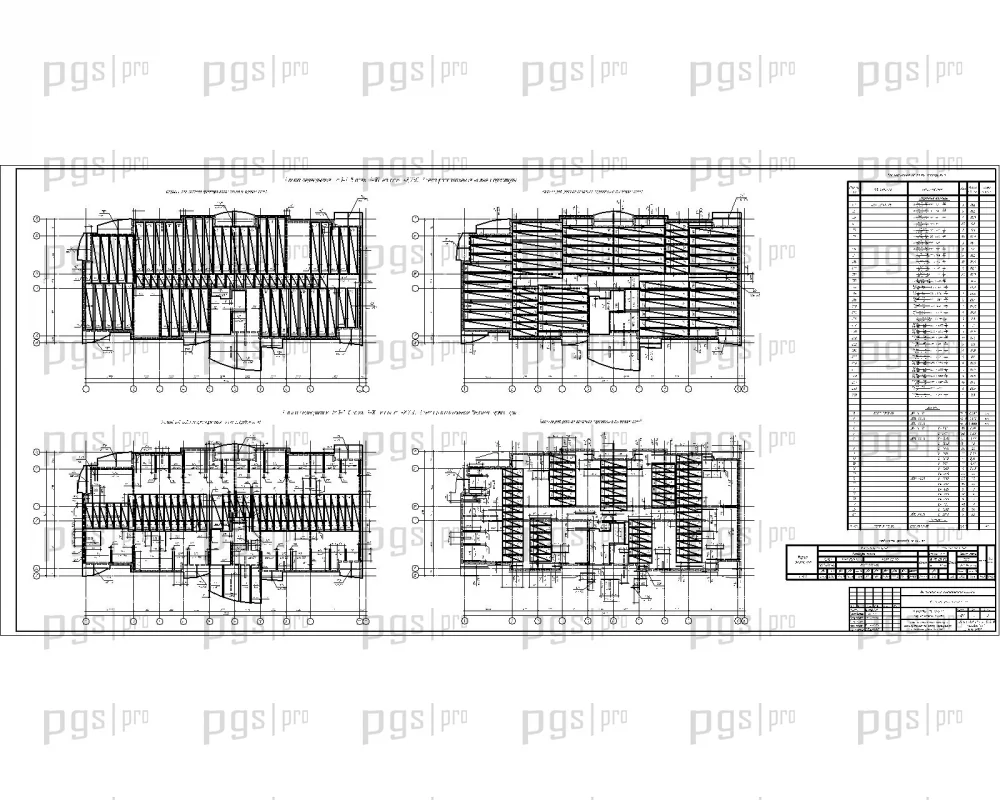

Перегородки: из гипсовых плит с пазогребенным стыком толщиной 80 мм на клею «Перлгипс». Плиты перекрытия — монолитные железобетонные толщиной 180 и 160 мм из бетона класса B25. Плиты балконов — монолитные железобетонные толщиной 180 мм из бетона класса B25, F75. Лестничные марши и площадки — монолитные железобетонные из бетона класса B25. Ступени, подступенки внутренних лестничных маршей из бетонных плит. Крыльца жилого дома с теплым чердаком и организованным водостоком. Кровля — площадная из двух слоев «Изопласт».

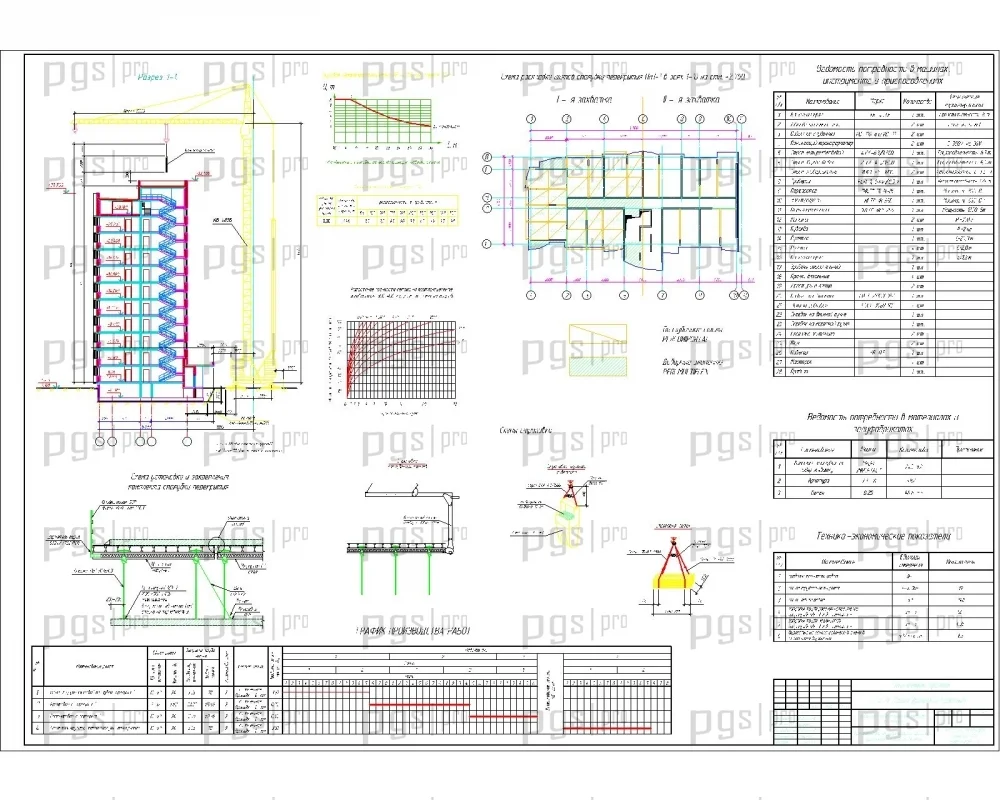

Технологическая карта на устройство перекрытия типового этажа включает объемы работ, способы производства монолитных железобетонных работ, комплектацию машин и механизмов (бетононасос, автокран, виброоборудование), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Бетонирование выполняется с применением бетононасоса с последующим вибрированием и уходом за бетоном. Геометрическая неизменяемость конструкции обеспечивается опалубочной системой и системами временного крепления.

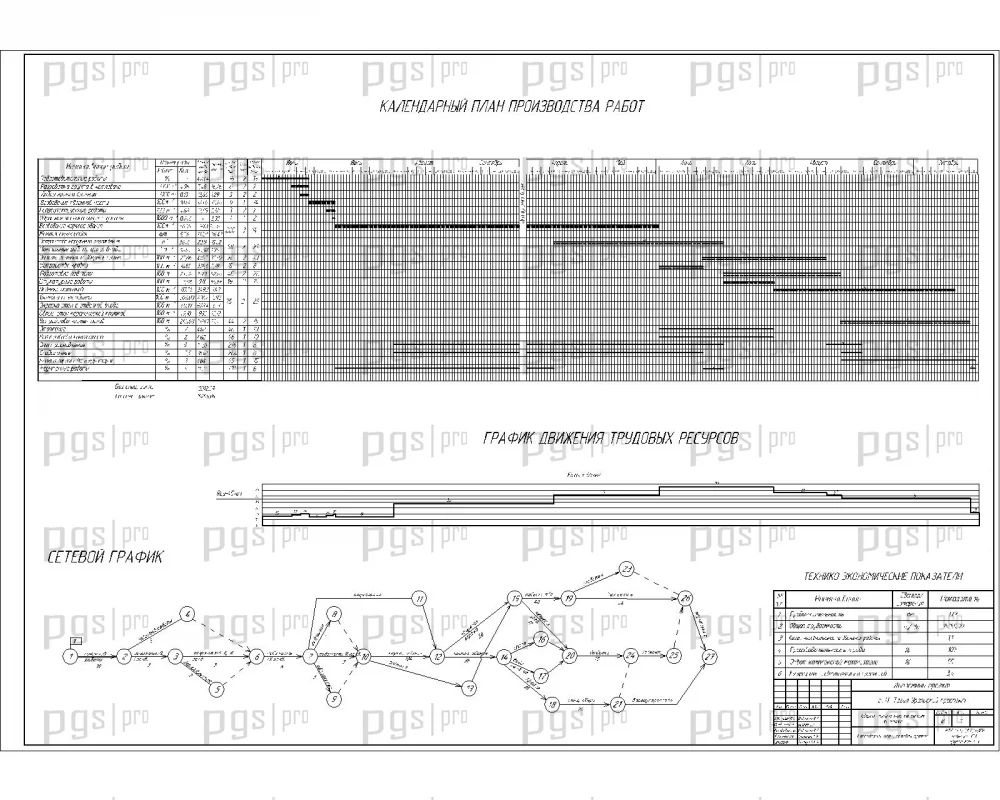

Календарный план и сетевой график составлены с учетом технологической последовательности работ при строительстве 10-ти этажного жилого дома: устройство фундаментов, возведение стен и колонн, монтаж перекрытий, кровельные работы, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

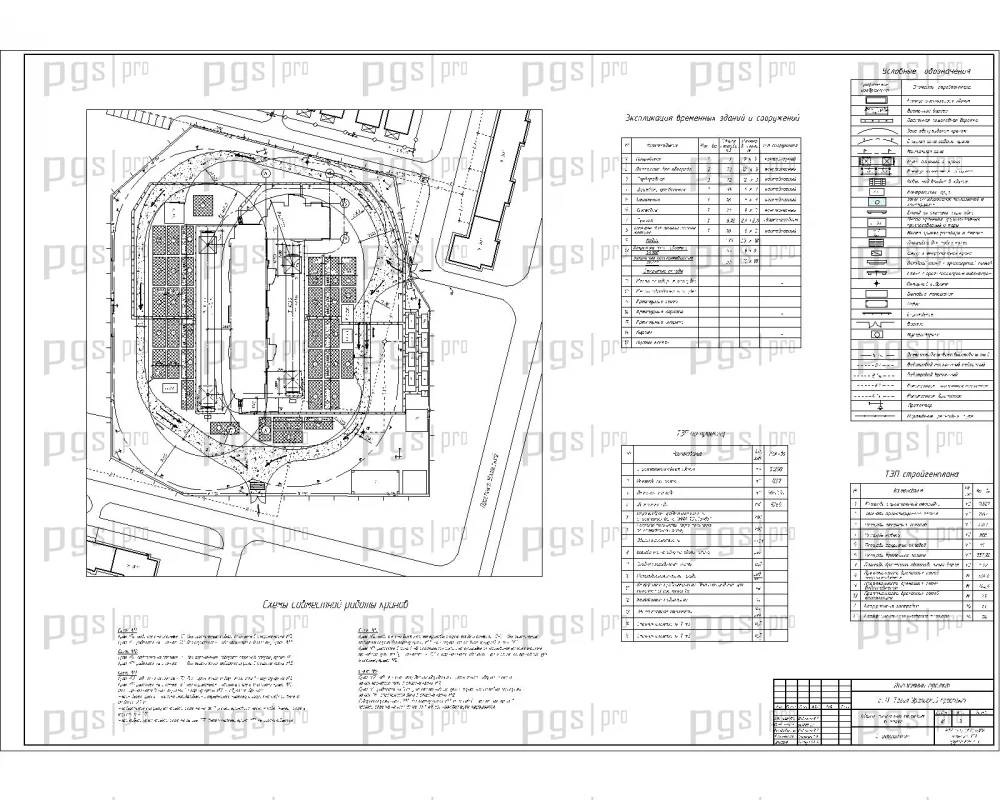

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

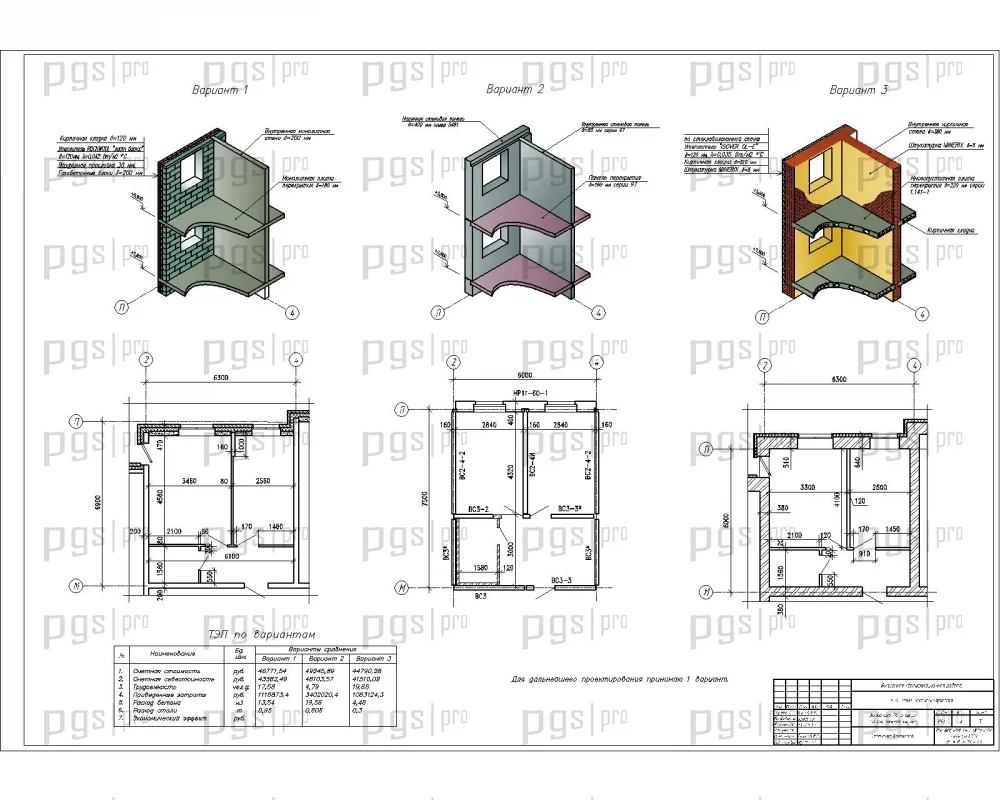

Технико-экономические показатели включают сметную стоимость объекта, стоимость строительно-монтажных работ, сметную стоимость 1 м² общей площади здания, выработку на одного рабочего в день, нормативную и расчетную продолжительность строительства, коэффициент использования основных фондов. Проект включает сравнение вариантов конструктивных решений, что позволяет обосновать выбор оптимальной схемы.

Диплом №2002 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современная конструктивная схема: монолитный железобетонный каркас с несущими стенами и диском перекрытия, рассчитанный в программе «Лира».
• Сложный инженерный объект: 10-ти этажный 3-х секционный жилой дом с разнообразной планировкой квартир.

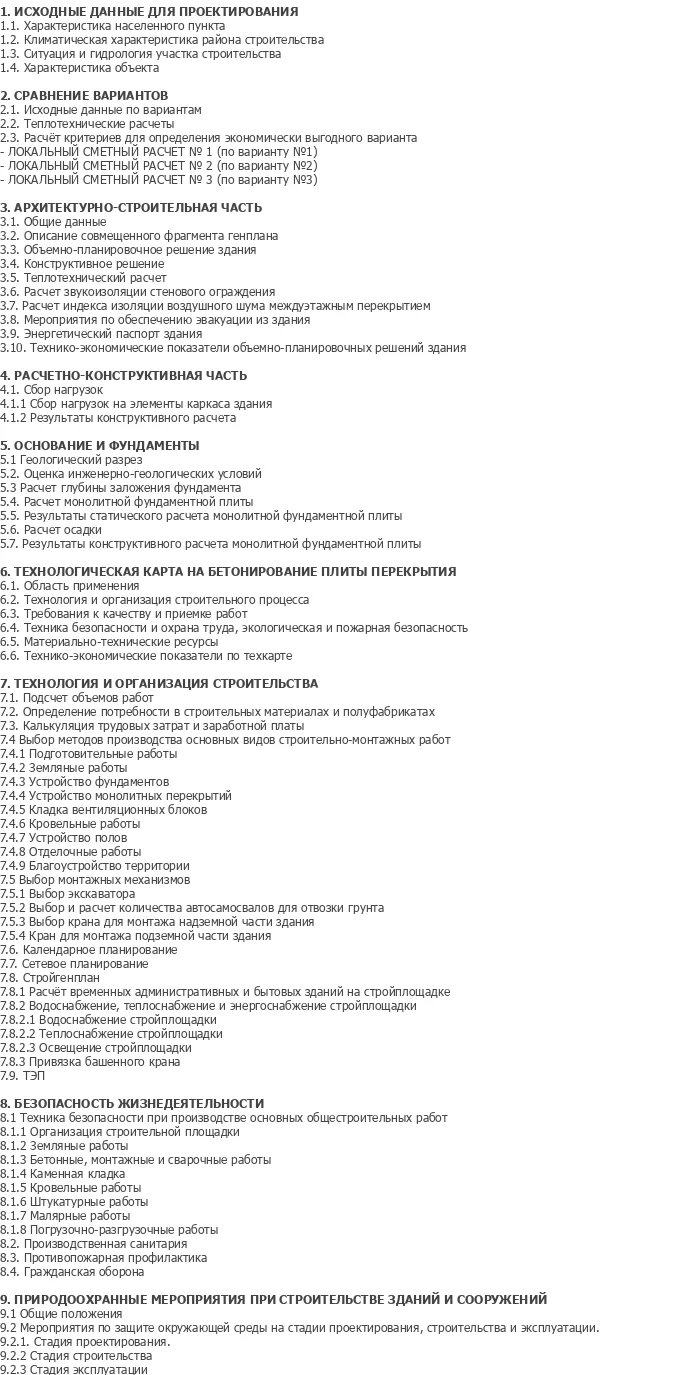

• Полная комплектация: 181 лист пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитная фундаментная плита, слоистые стены, монолитные перекрытия, плоская кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на устройство перекрытия, сетевой график, календарный план, строительный генплан, технико-экономические показатели, безопасность жизнедеятельности, природоохранные мероприятия.
• Актуальная тематика: проектирование многоквартирных жилых домов — востребованное направление в современном строительстве.
• Компьютерный расчет: использование программы «Лира» для статического и конструктивного расчетов.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2002 по доступной цене — 4 500 рублей.
