Дипломный проект №2004 «Многоэтажный жилой дом с квартирами в двух уровнях в г. Юбилейный, Московской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий Московской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает 15 листов чертежей в формате AutoCAD (DWG) и 91 лист пояснительной записки в программах MS Word.

Проектируемый объект — семиэтажный односекционный жилой дом с мансардным и подвальным этажами, расположенный в городе Юбилейный Московской области. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфортности многоэтажного жилья. Особенность проекта — квартиры с двухуровневым планированием, что придает жилым помещениям оригинальность и повышает комфорт проживания. Общая высота здания составляет 30,3 м при длине фасада 19,1 м и ширине 26,7 м.

Здание относится к средней этажности и предназначено для постоянного проживания людей. В состав квартир входят жилые помещения (общая комната и спальни), подсобные помещения (передняя, кухня, ванная, уборная, кладовая), летние помещения (лоджии). В квартирах предусмотрено два санузла: при кухне — уборная с умывальником, при спальне — ванная с умывальником и унитазом. Мансардный этаж имеет такое же число и расположение комнат, что и на рядовых этажах. Основной отличительной чертой служат стены и окна мансарды. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2004 предлагает оптимальное соотношение цены и качества.

Вход в квартиры осуществляется из общего коммуникационного узла, т.е. лестницы. Дом состоит из пятнадцати 2-ух уровневых 5-и комнатных квартир и одной 2-ух уровневой 4-х комнатной квартиры. Высота всех этажей — 3 м. Здание семиэтажное с мансардным и подвальными этажами. Проект предусматривает размещение в здании современных инженерных систем: отопление, водоснабжение, канализация, электроснабжение, вентиляция и кондиционирование. Расчет конструкций выполнен ручным способом, что соответствует требованиям вузовской подготовки по специальности ПГС.

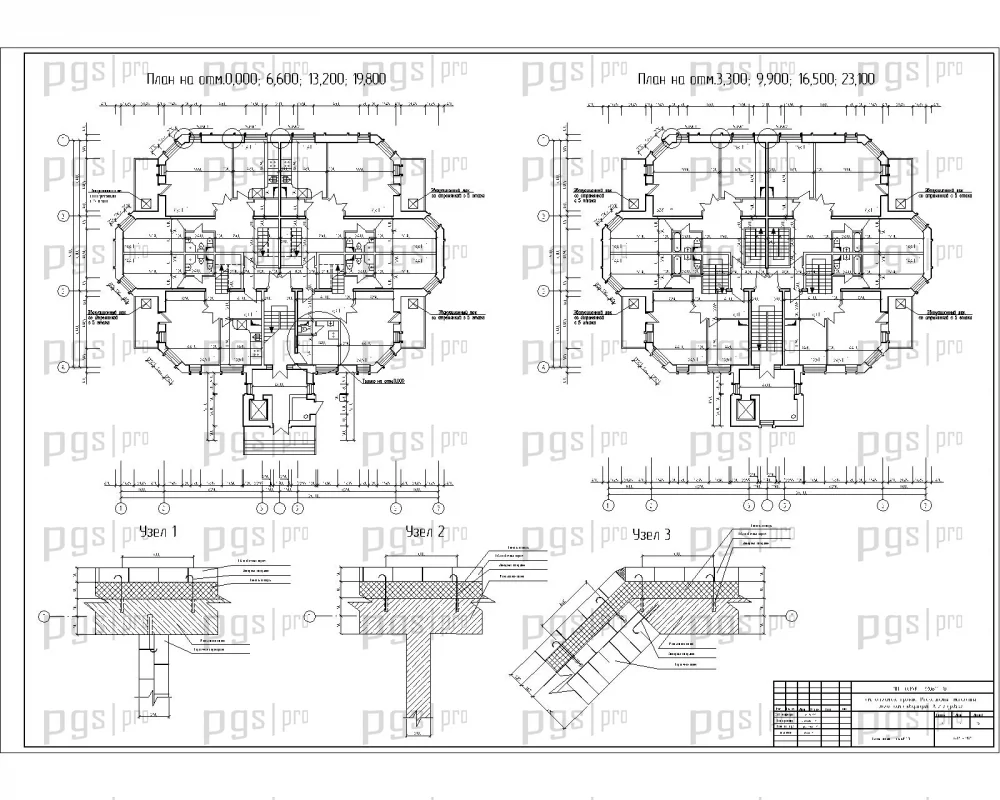

Функциональные связи в здании решены поэтажно с четким зонированием жилых и технических функций. Планировочная структура дома базируется на принципе размещения квартир в двух уровнях с обеспечением естественного освещения всех жилых комнат. Квартиры двухуровневые, что создает ощущение простора и позволяет зонировать пространство по функциональному назначению.

Каждая квартира включает жилые помещения (общая комната и спальни), подсобные помещения (передняя, кухня, ванная, уборная, кладовая) и летние помещения (лоджии). В квартирах предусмотрено два санузла: при кухне — уборная с умывальником, при спальне — ванная с умывальником и унитазом. Мансардный этаж имеет такое же число и расположение комнат, что и на рядовых этажах. Основной отличительной чертой служат стены и окна мансарды, которые формируют уникальный архитектурный облик верхнего этажа.

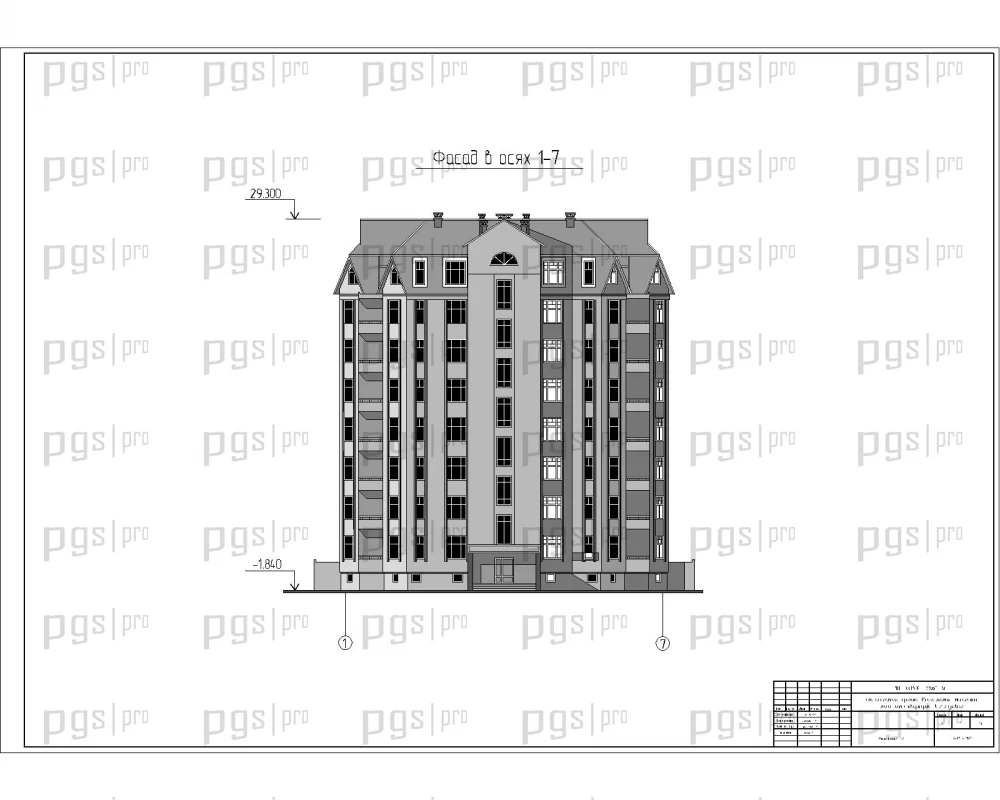

Архитектурный облик здания формируется ритмом оконных проемов, лоджий и мансардных окон, расположенных на фасадах. Цветовое решение фасадов предусматривает сочетание светлых и темных оттенков отделочных материалов. На кровле размещены вентиляционные выходы и ограждения, обеспечивающие безопасность обслуживания. В здании предусмотрены современные инженерные системы, обеспечивающие комфортное проживание.

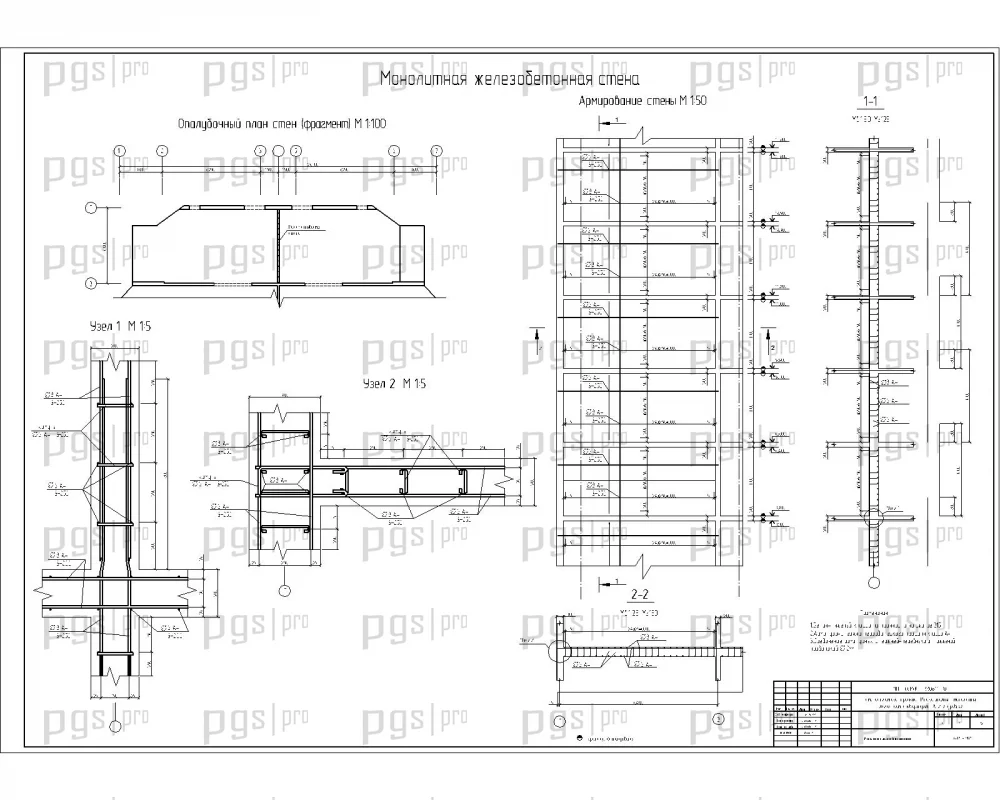

Конструктивная схема здания — монолитные наружные и внутренние стены. Наружные стены приняты трехслойными: внутренний слой монолитный толщиной 300 мм, утеплитель — пенополистирол ТУ 6-05-11-78 плотностью 100 кг/м³ толщиной 340 мм, наружный слой — облицовочный кирпич толщиной 530–80 мм на цементно-песчаном растворе. Утеплитель прикрепляется к несущим стенам с помощью анкеров, замоноличенных в стену. Лестничные марши и площадки — из монолитного железобетона. Ограждение лестниц — типовые металлические.

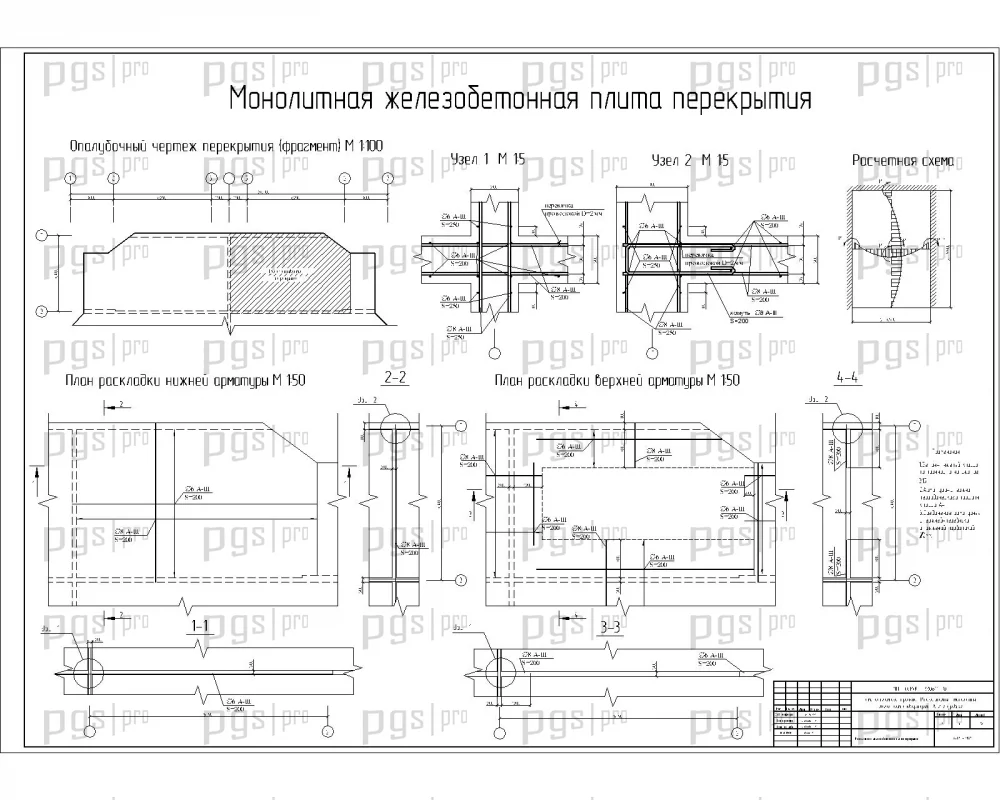

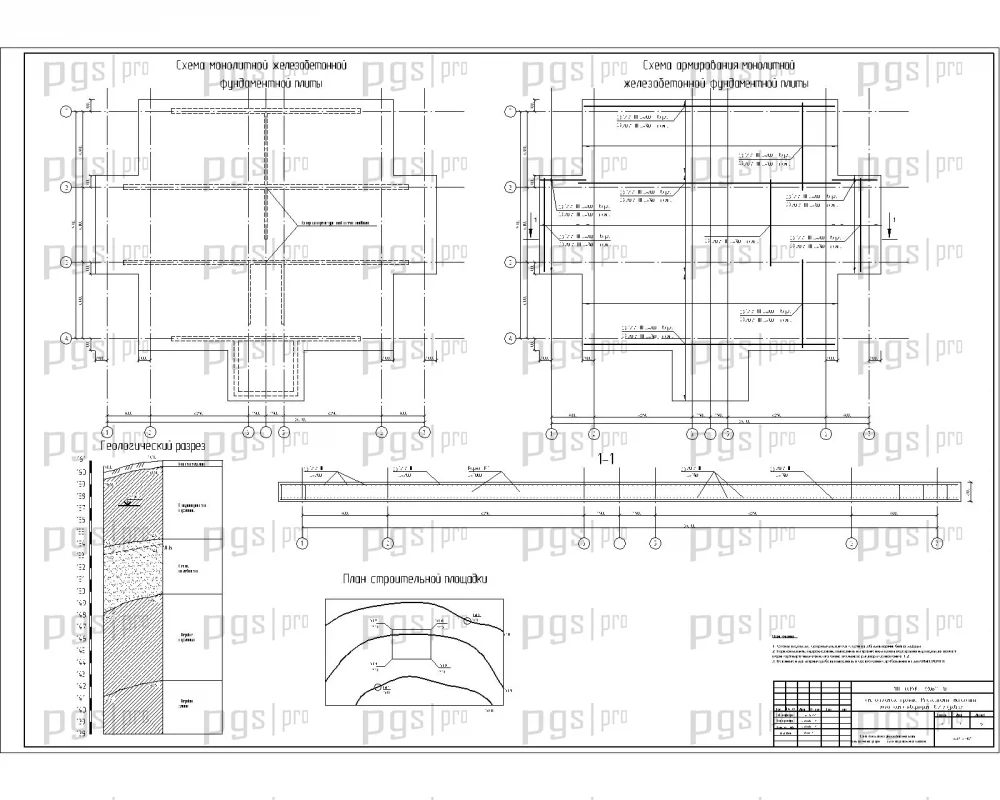

Фундамент здания выполнен в виде монолитной железобетонной плиты толщиной 800 мм. Назначение фундамента — воспринимать нагрузки от вышележащих элементов здания и передавать их на основание. Плиты перекрытий приняты сплошными монолитными толщиной 200 мм из тяжелого бетона B20. В плитах также предусматриваются каналы для электропроводки. Армирование перекрытий и покрытий осуществляется сварными сетками арматуры классов A-I и A-3 укладываемыми внахлестку. Сетки собираются из отдельных стержней, которые между собой свариваются.

Межкомнатные перегородки — толщиной 120 мм из кирпича, который затем оштукатуривается с двух сторон и армируется вертикальными сетками об А-1 с ячейками 200×200 мм. Плиты лоджий и балконов запроектированы железобетонные. Элементы с покрытием пола из керамической плитки без специальной гидроизоляции. Кровля принята трехслойная, скатная рулонная, которая устраивается по деревянному настилу толщиной 30 мм. Гидроизоляционный ковер устраивают путем склейки между собой слоев рулонного кровельного материала горячим битумным мастиками. Чердачные двери должны иметь плотные притворы по всему периметру.

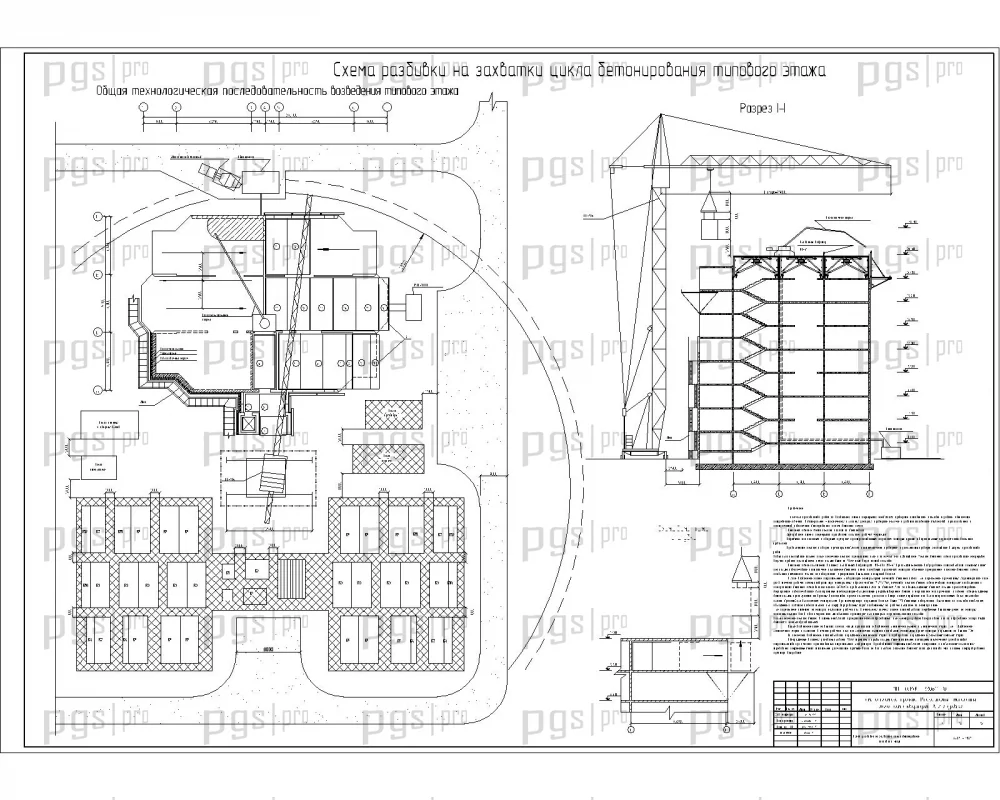

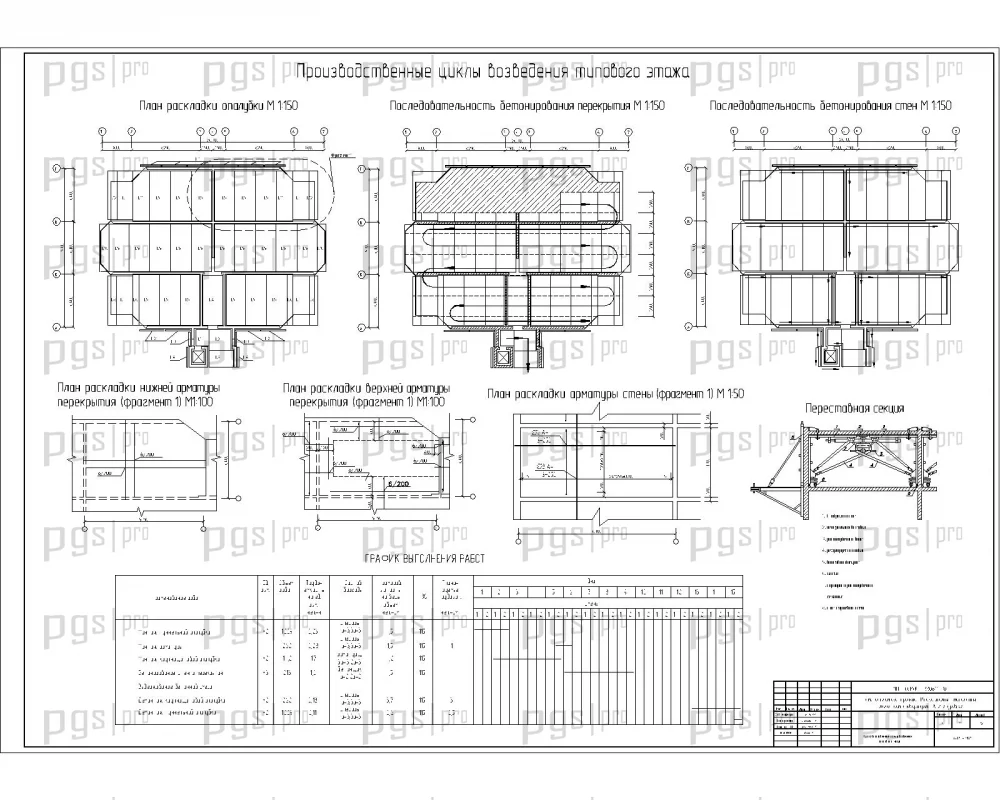

Технологическая карта на возведение стен и перекрытий типового этажа включает объемы работ, способы производства монолитных железобетонных работ, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж опалубки, армирование, укладка и уплотнение бетонной смеси производятся с применением башенных кранов и виброоборудования.

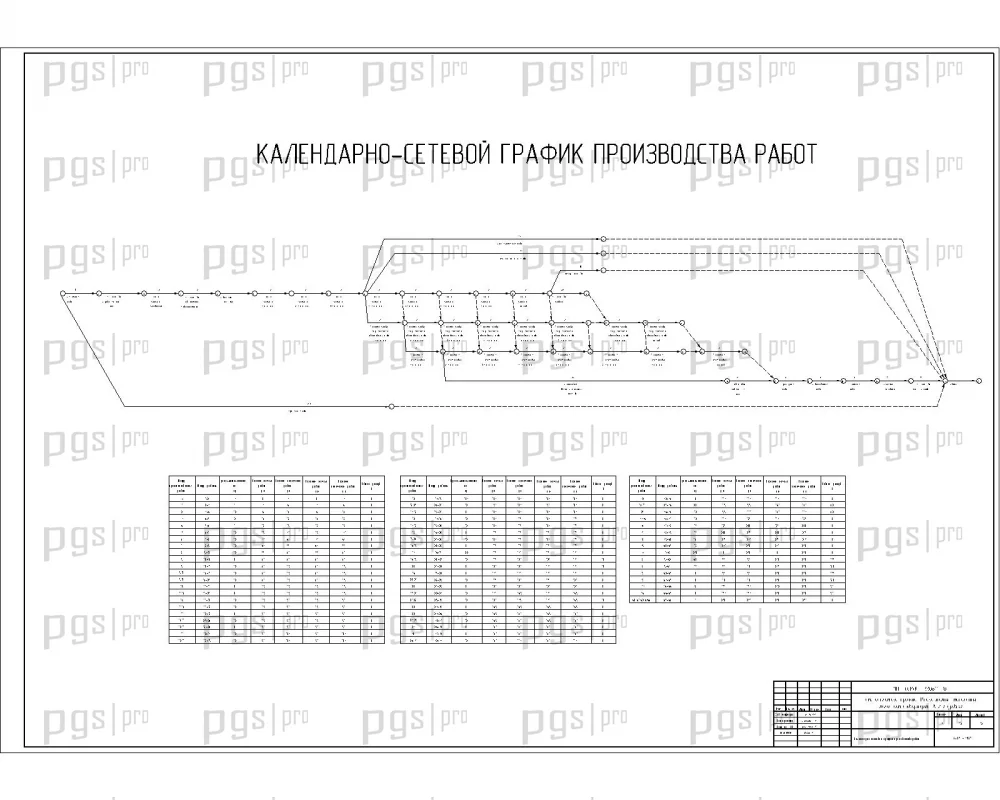

Календарный план и сетевой график составлены с учетом технологической последовательности работ: устройство фундаментной плиты, возведение монолитных стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяются для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Сравнение вариантов включает технико-экономическое обоснование выбора оптимального варианта конструктивных решений. Технико-экономические показатели включают сметную стоимость объекта, выработку на одного рабочего, строительный объем здания и показатели экономического сравнения.

Диплом №2004 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная планировка: квартиры в двух уровнях — оригинальное архитектурно-планировочное решение, выделяющее проект среди типовых многоэтажных домов.
• Сложный инженерный объект: семиэтажное здание с мансардой и подвалом требует глубоких знаний расчета конструкций.
• Полная комплектация: 91 лист пояснительной записки и 15 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаментная плита, монолитные стены, перекрытия, трехслойная кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на возведение типового этажа, календарный план и сетевой график, строительный генплан, сравнение вариантов, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2004 по доступной цене — 3 500 рублей. Данный проект 2 этажного жилого дома и аналогичные работы представлены в каталоге сайта для сравнения и выбора оптимального варианта.
