Дипломный проект №2005 «Монолитное жилое здание переменной этажности с подземным гаражом в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий Москвы и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Проект рекомендован студентам кафедр «Железобетонные конструкции» и «Основания и фундаменты».

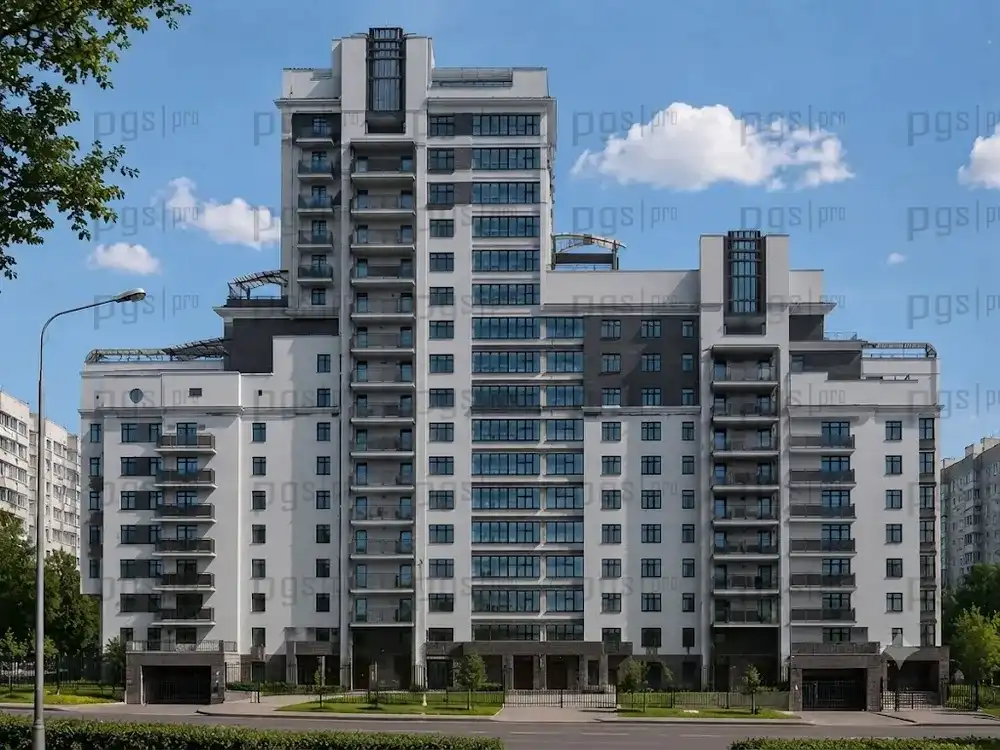

Проектируемый объект — монолитное жилое здание переменной этажности с двухэтажной подземной автостоянкой на 78 автомобилей, расположенное в городе Москва. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфортности многоэтажного жилья. Особенность проекта — переменная этажность здания, что придает архитектурной композиции динамичность и позволяет оптимально использовать площадь застройки. Общая высота здания составляет 64,3 м при длине фасада 71,3 м и ширине 42,9 м.

Жилой комплекс предназначен для постоянного проживания семей различного состава. В здании предусмотрены жилые этажи с различной планировкой квартир, а также двухэтажная подземная автостоянка, обеспечивающая комфортное размещение автомобилей жильцов. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных монолитных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2005 предлагает оптимальное соотношение цены и качества.

Проект рекомендован на кафедры «Железобетонные конструкции» и «Основания и фундаменты», что подтверждает высокий уровень проработки расчетно-конструктивного раздела. Расчет монолитной плиты перекрытия выполнен в программном комплексе «Лира», а пилоны посчитаны ручным способом, что соответствует требованиям вузовской подготовки по специальности ПГС.

Функциональные связи в здании решены поэтажно с четким зонированием жилых и технических функций. Планировочная структура дома базируется на принципе размещения квартир вдоль несущих конструкций с обеспечением естественного освещения всех жилых помещений. Переменная этажность здания создает разнообразие архитектурных объемов и улучшает инсоляцию прилегающей территории.

Первый этаж включает входные группы, жилые квартиры и технические помещения. Типовые этажи имеют идентичную планировку с размещением квартир вдоль фасадов. Подземная автостоянка рассчитана на 78 автомобилей и имеет два уровня. В здании предусмотрены лестничные клетки и лифтовые шахты, обеспечивающие вертикальное сообщение между этажами и подземными уровнями.

Наружные стены выполнены из пенобетонных блоков, что обеспечивает необходимую теплозащиту в климатических условиях Москвы. Архитектурный облик здания формируется ритмом оконных проемов, лоджий и балконов, расположенных на фасадах. Кровля плоская с устройством технических помещений и выходами вентиляции. В здании предусмотрены современные инженерные системы: отопление, водоснабжение, канализация, электроснабжение, вентиляция и кондиционирование.

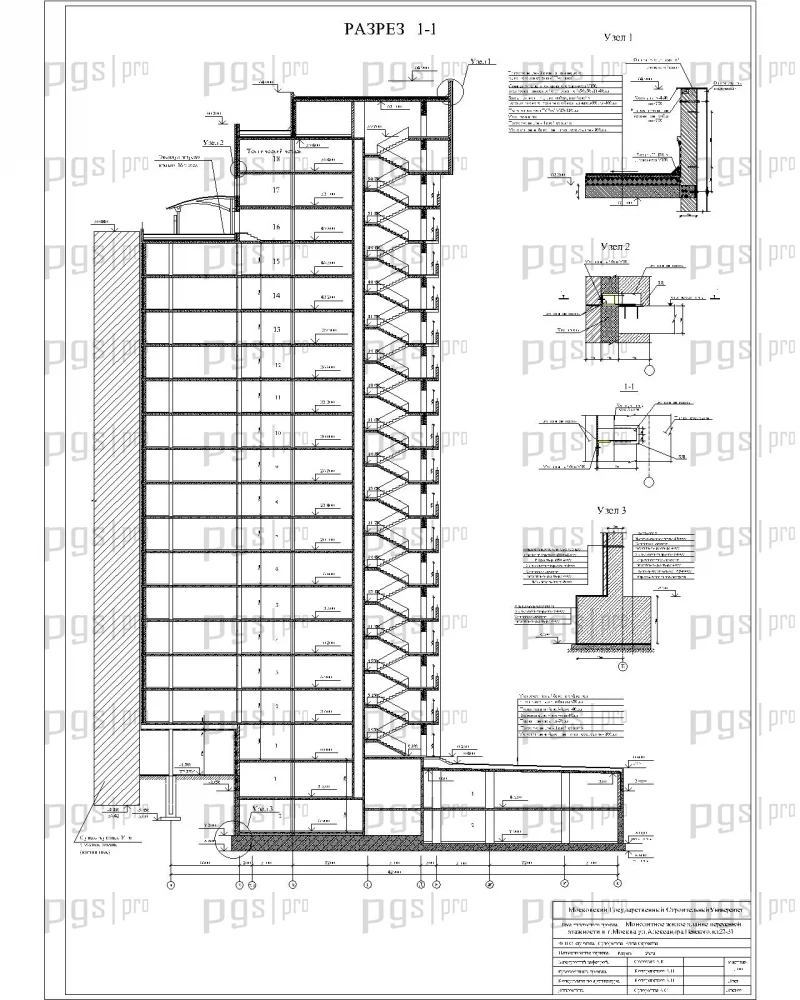

Конструктивная схема здания — каркасная, выполненная из монолитного железобетона. Несущий каркас формируется монолитными железобетонными колоннами, балками, пилонами и плитами перекрытия. Жесткость и устойчивость здания обеспечивается за счет жесткого сопряжения фундаментной плиты, колонн, пилонов и дисков перекрытий. Фундамент здания выполнен в виде монолитной железобетонной плиты на естественном основании. Под пилоны предусмотрены буронабивные сваи, обеспечивающие дополнительную несущую способность при значительных нагрузках.

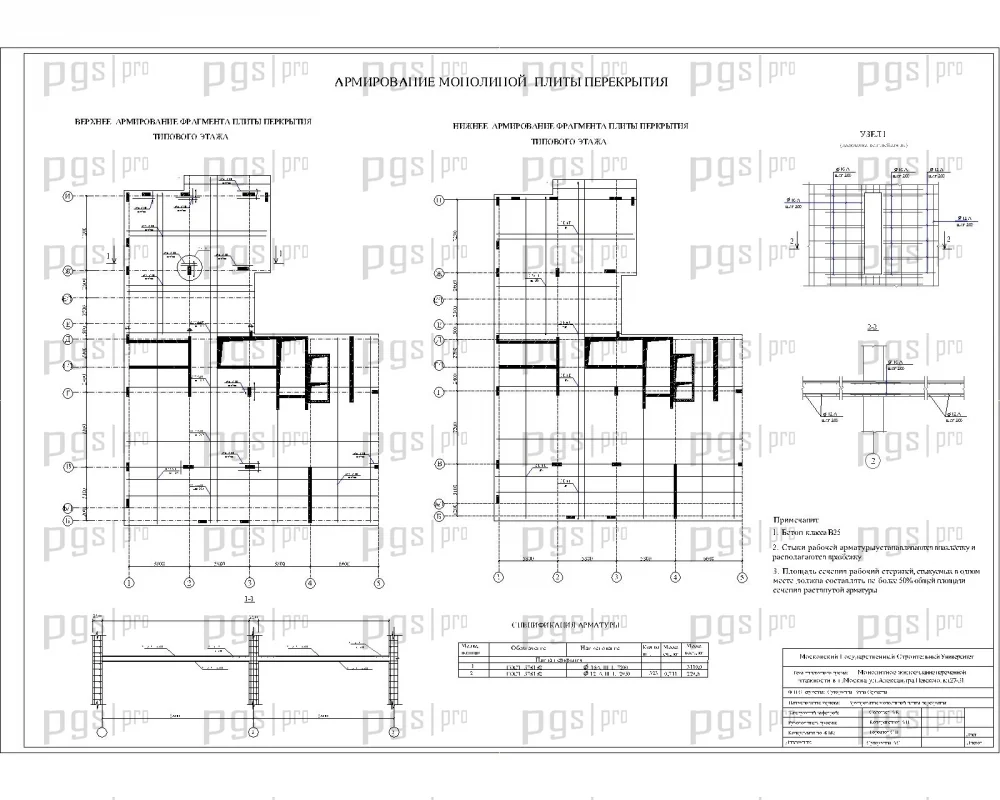

Наружные стены выполнены из пенобетонных блоков, опирающихся на монолитные железобетонные перекрытия. Перекрытия — монолитные железобетонные плиты, рассчитанные в программном комплексе «Лира». Пилоны — монолитные железобетонные элементы, рассчитанные ручным способом с учетом продольных и поперечных нагрузок. Расчет плиты перекрытия включает определение изгибающих моментов, поперечных сил, подбор арматуры и проверку трещиностойкости.

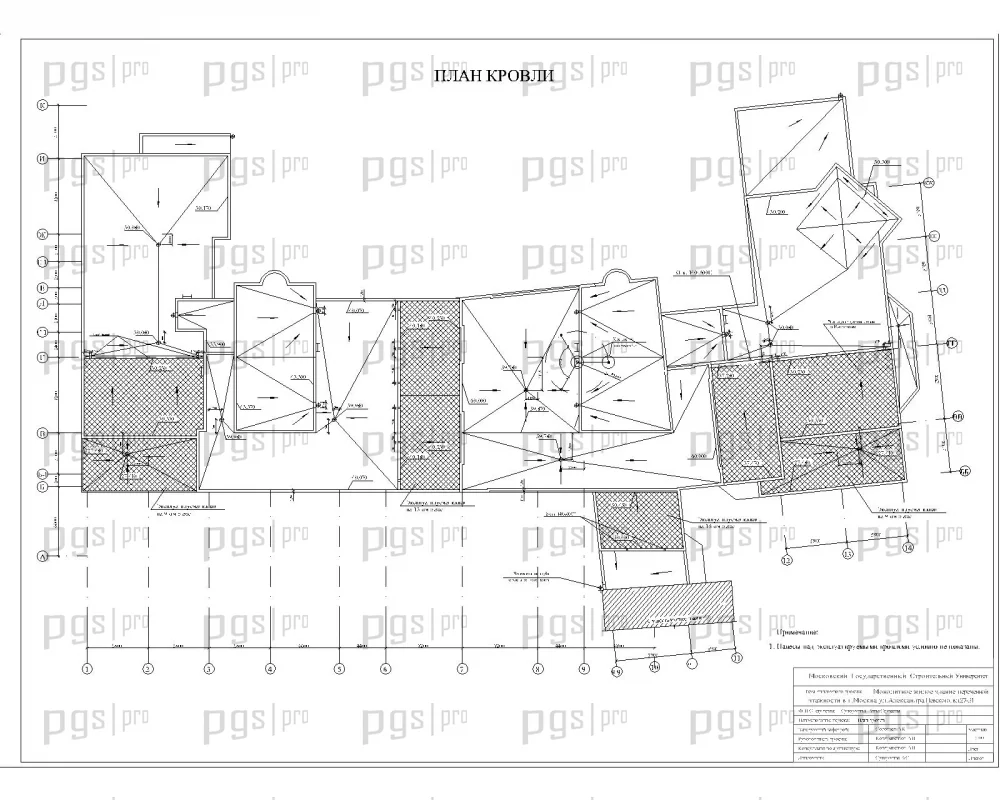

Кровля плоская с устройством рулонного кровельного покрытия. Водосток организован внутренний и наружный. В здании предусмотрены лестничные клетки с монолитными железобетонными лестницами и лифтовые шахты с пассажирскими и грузовыми лифтами. Перегородки внутренние выполнены из гипсокартонных листов на металлическом каркасе. Окна — металлопластиковые с двухкамерными стеклопакетами. Двери наружные — металлические усиленные, внутренние — деревянные и металлопластиковые.

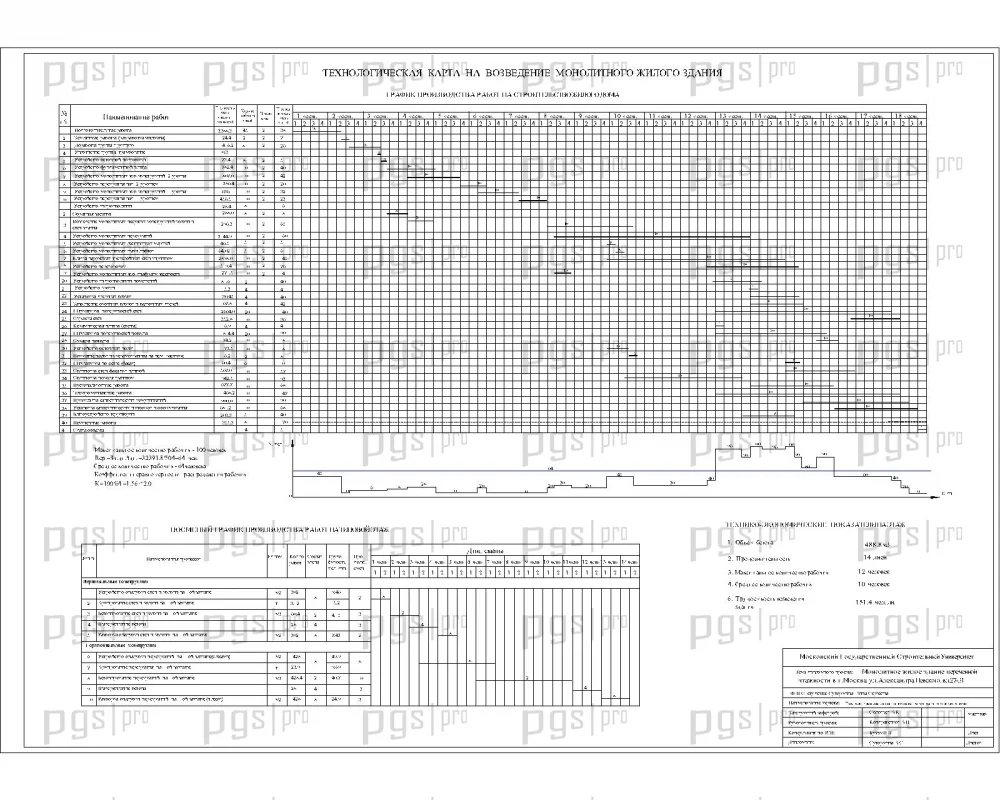

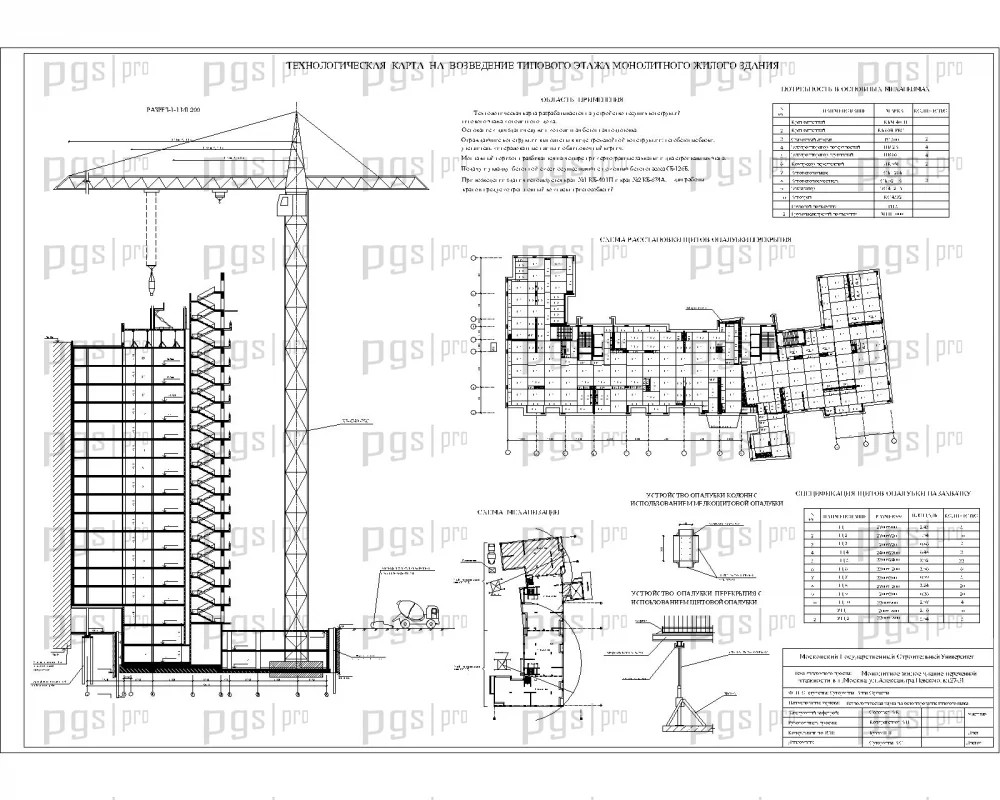

Технологическая карта на возведение типового этажа включает объемы работ, способы производства монолитных железобетонных работ, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж опалубки, армирование, укладка и уплотнение бетонной смеси производятся с применением башенных кранов и виброоборудования. Технология предусматривает использование механизированной опалубки для ускорения темпов строительства.

Календарный график производства работ составлен с учетом технологической последовательности работ: устройство фундаментной плиты и буронабивных свай, возведение колонн и пилонов, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

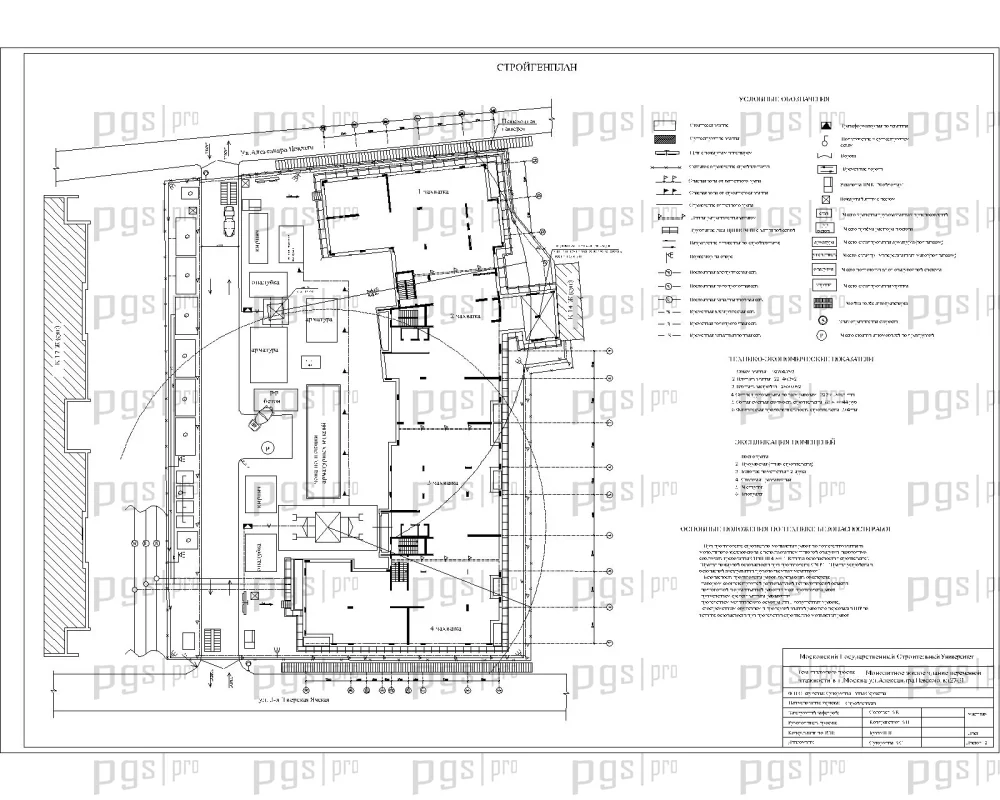

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Технико-экономические показатели включают сметную стоимость объекта, выработку на одного рабочего, строительный объем здания и показатели экономического сравнения вариантов конструктивных решений.

Диплом №2005 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложный инженерный объект: монолитное жилое здание переменной этажности с подземным гаражом требует глубоких знаний расчета конструкций.
• Программный расчет: расчет монолитной плиты перекрытия выполнен в программном комплексе «Лира», что соответствует современным требованиям проектирования.
• Комбинированный метод расчета: пилоны посчитаны ручным способом, что демонстрирует полное владение теоретическими основами.
• Полная комплектация: 95 листов пояснительной записки и 14 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты (плита + буронабивные сваи), стены, перекрытия, пилоны, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на возведение типового этажа, календарный график, строительный генплан, технико-экономические показатели.
• Рекомендован на специализированные кафедры: «Железобетонные конструкции» и «Основания и фундаменты».
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2005 по доступной цене — 4 000 рублей. Данный проект 2 этажного жилого дома и аналогичные работы представлены в каталоге сайта для сравнения и выбора оптимального варианта.
