Диплом №2013 "19 - этажный жилой дом в г. Владивосток"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

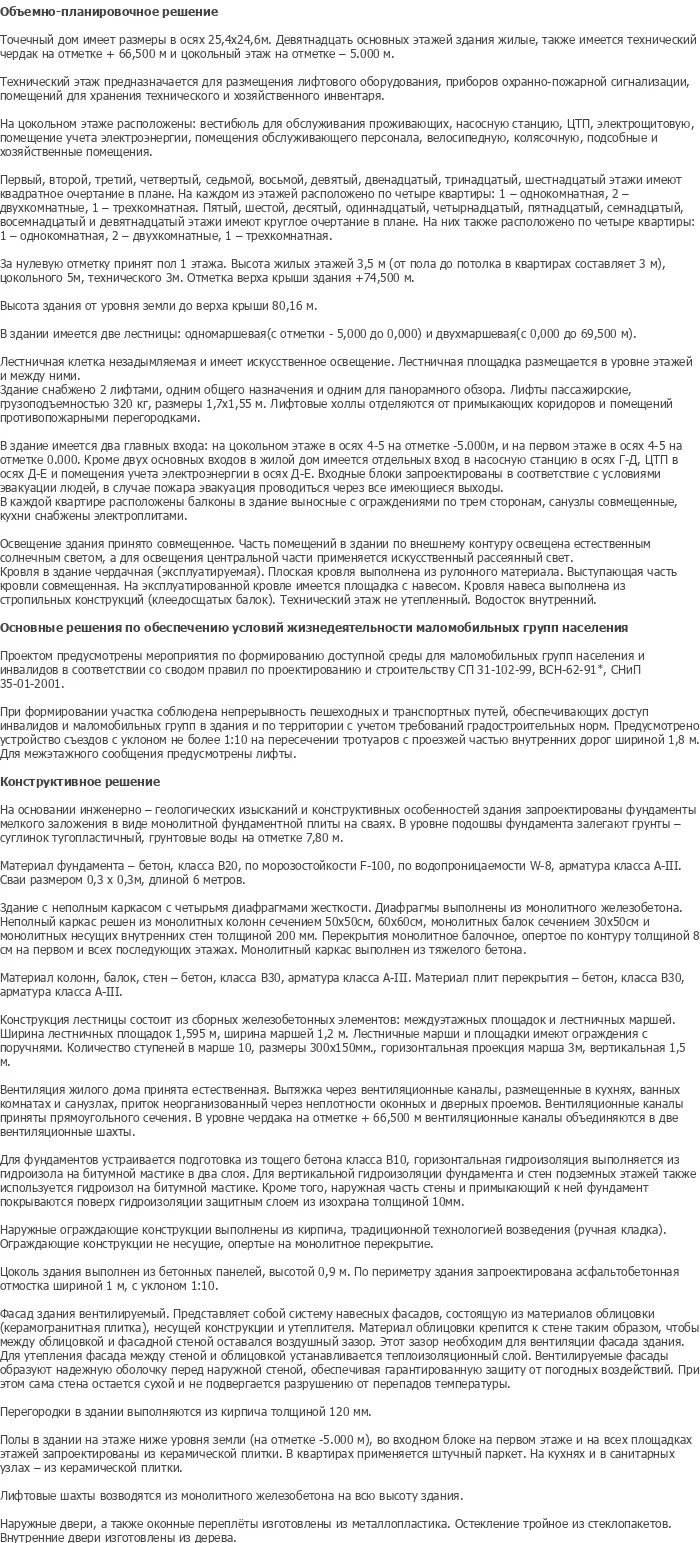

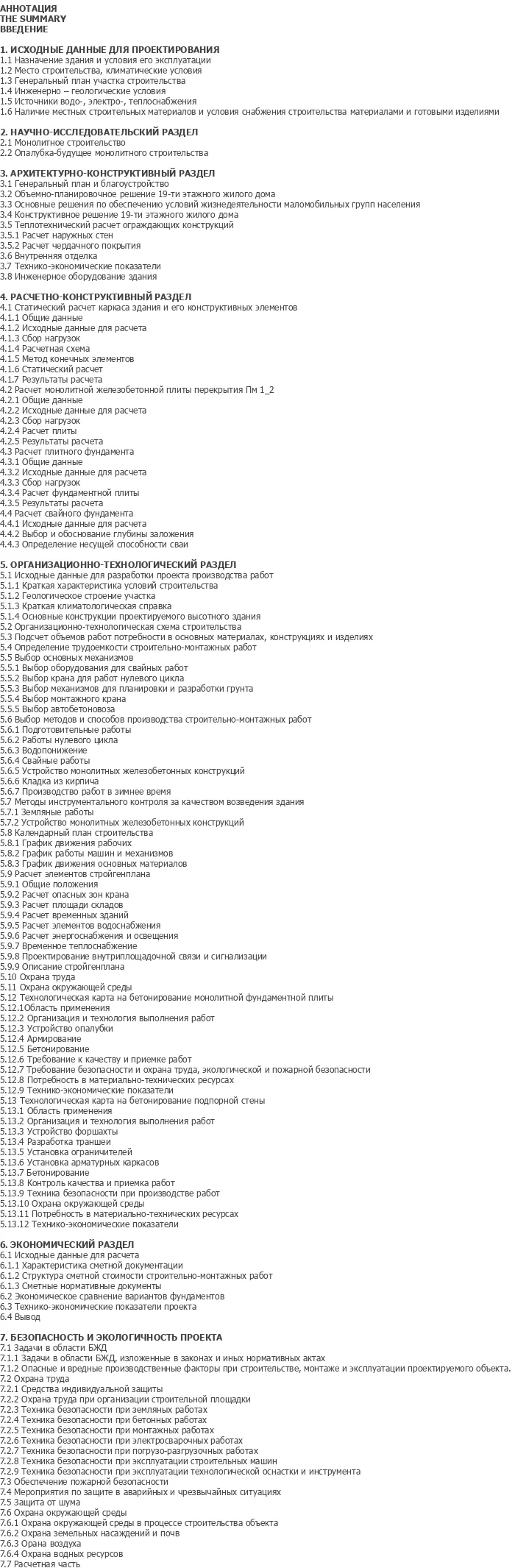

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
2.Гениральный план.jpg
3.План перекрытия, план кровли, план чердака, план 1-го этажа 3 корпуса, фрагмент разреза 2-2.jpg
4.План на отметке -5.000, план 1-го этажа, план 2-4,7-9,12,13,16 этажей, план 5,6,10,11,14,15,17,18,19 этажей, разрез 1-1.jpg
5.Расчетная модель здания, деформированные схемы.jpg
6.Расчетная модель здания, деформированные схемы.jpg
7.Планы армирования монолитной плиты перекрытия.jpg
8.План армирования фундаментной плиты, узлы, изополя, спецификация.jpg
9.План свайного поля, узлы, изополя, спецификация.jpg
10.Технологическая схема на устройство фундаментной плиты.jpg
11.Технологическая схема на устройство подпорной стены.jpg
12.Календарный план строительства объекта, графики движения рабочих, машин.jpg
13.Строительный генеральный план.jpg
14.Технико-экономические показатели, сравнение вариантов фундаментов.jpg
Проектируемый объект — 19-этажный многоквартирный жилой дом в городе Владивосток, Приморский край. Данный ПГС дипломный проект разработан для строительства высотного жилого здания в условиях сейсмического района с высокой ветровой нагрузкой. Здание имеет сложную конфигурацию в плане с изогнутым фасадом, ориентированным на набережную. Проект включает три корпуса различной этажности, объединенных общим стилобатом. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных зданий в сейсмических районах. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2013 предлагает оптимальное соотношение цены и качества. Особенностью проекта является применение современных методов расчета конструкций с использованием программных комплексов для анализа напряженно-деформированного состояния здания.
Функциональная планировка здания выполнена с учетом требований к высотным жилым домам и норм инсоляции жилых помещений. Здание имеет 19 этажей с различными типовыми планировочными решениями на разных уровнях. На отметке -5,000 размещены технические помещения и парковка. Первый этаж отведен под коммерческие и общественные помещения, жилые этажи начинаются со второго.
- Этажность: 19 этажей
- Подземная часть: технические помещения на отметке -5,000
- Планировка жилых этажей: типовые планы с вариантами на разных уровнях
- Конфигурация: сложная изогнутая форма с ориентацией на набережную
- Корпуса: три корпуса, объединенные общим стилобатом
Конструктивная схема здания — монолитный железобетонный каркас с монолитными плитами перекрытия. Фундамент выполнен в виде свайного поля с монолитной фундаментной плитой. Расчетная модель здания разработана с учетом сейсмических воздействий и ветровых нагрузок, характерных для приморского региона. Проект включает планы армирования монолитной плиты перекрытия и фундаментной плиты, а также план свайного поля с изополями осадок.
- Фундамент: свайное поле с монолитной фундаментной плитой
- Каркас: монолитный железобетонный
- Перекрытия: монолитные железобетонные плиты
- Кровля: плоская
- Расчет: программный комплекс с деформированными схемами здания
Технологическая часть дипломного проекта включает технологические схемы на устройство фундаментной плиты и подпорной стены. Календарный план строительства объекта составлен с учетом технологической последовательности возведения высотного здания. Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог и площадок для монтажа башенного крана. В составе проекта предусмотрены технико-экономические показатели и сравнение вариантов фундаментов, позволяющие оценить эффективность различных инженерных решений. Графики движения рабочих и машин обеспечивают оптимальную организацию строительного производства.
- Технологическая схема на устройство фундаментной плиты
- Технологическая схема на устройство подпорной стены
- Календарный план строительства объекта
- Графики движения рабочих и машин
- Строительный генеральный план
- Сравнение вариантов фундаментов
Диплом №2013 выделяется среди аналогичных работ по ПГС следующими характеристиками:
- Сложный инженерный объект: 19-этажное высотное здание с монолитным железобетонным каркасом и свайным фундаментом.
- Сейсмический расчет: проект разработан с учетом сейсмических воздействий, характерных для Владивостока.
- Программный расчет: расчетная модель здания и деформированные схемы выполнены с применением современных программных комплексов.
- Полная комплектация: 14 листов графики AutoCAD и 310 листов развернуой пояснительной записки — объем соответствует требованиям вузовской подготовки.
- Разнообразие конструкций: свайное поле, монолитная фундаментная плита, монолитные перекрытия, армирование конструкций.
- Практическая направленность: технологические схемы, календарный график, строительный генплан, сравнение вариантов фундаментов, технико-экономические показатели.
- Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
- Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2013 по доступной цене — 5 000 рублей.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
