Диплом №2118 "Пятиэтажный жилой дом с магазином г. Белая Калитва"

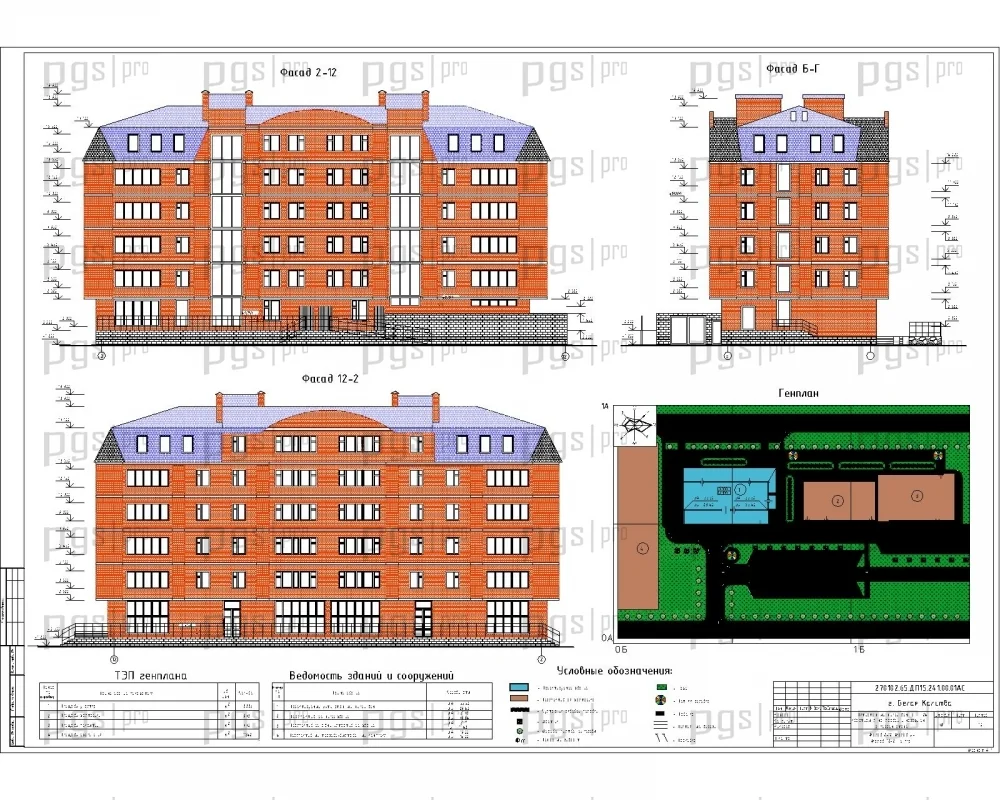

Проектируемый объект — пятиэтажный жилой дом на 24 квартиры с мансардой и встроенным магазином на первом этаже, расположенный в г. Белая Калитва Ростовской области. Здание выполнено по каркасно-кирпичной схеме с монолитными железобетонными колоннами и безбалочными перекрытиями. Архитектурный облик формируется симметричным фасадом с ритмичным расположением оконных проемов, декоративными элементами и выделенной входной группой магазина на уровне первого этажа. Данный шаблон проекта разработан с учетом современных требований к функциональности, энергоэффективности и эстетике многоэтажной жилой застройки.

Функциональное назначение здания — многоквартирное жилое строение с нежилыми помещениями общественного назначения на первом этаже. Магазин и склад промтоваров обеспечивают торговое обслуживание жителей близлежащих домов. Жилая часть здания включает типовые этажи с квартирами различной площади и планировки, а также мансардный этаж с двухуровневыми квартирами повышенной комфортности. Данный ПГС дипломный проект подходит для защиты по направлению проектирование жилых зданий со встроенными общественными помещениями.

Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела и привязки к местным климатическим условиям. Стоимость работы составляет 4 500 рублей. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2118 предлагает оптимальное соотношение цены и качества.

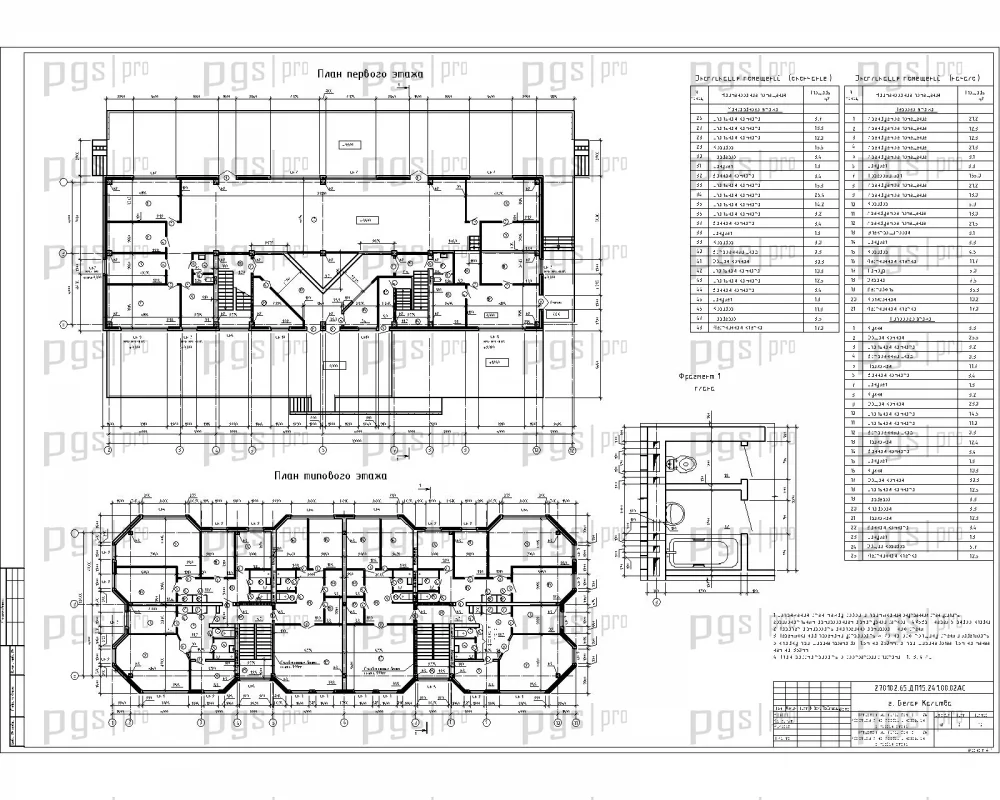

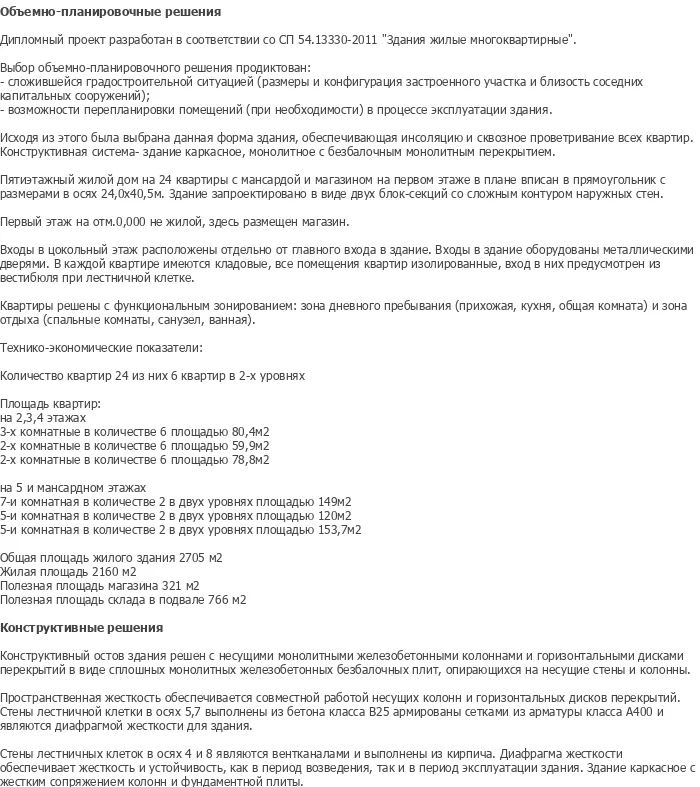

Функциональные связи в здании решены поэтажно с четким разделением жилой и общественной зон. Первый этаж отведен под магазин с отдельным входом, торговым залом площадью 321 м², подсобными и складскими помещениями. Входная группа магазина визуально выделена на фасаде и имеет удобный подход с тротуара. В подвале размещен склад промтоваров площадью 766 м².

Типовые этажи (со второго по пятый) содержат жилые квартиры с кухнями, санузлами и кладовыми. На этажах расположены квартиры различной площади: трехкомнатные площадью 80,4 м², двухкомнатные площадью 59,9 м² и 78,8 м². Мансардный этаж используется для размещения двухуровневых квартир повышенной комфортности: семикомнатные площадью 149 м², пятикомнатные площадью 120 м² и 153,7 м². Общая площадь жилого здания составляет 2705 м², жилая площадь — 2160 м².

Лестничные клетки и лифтовые холлы расположены в центральной части здания, обеспечивая доступ ко всем квартирам. Планировочная структура предусматривает естественное освещение всех жилых комнат. Внутренняя отделка жилых помещений выполнена в соответствии с современными требованиями комфорта: полы — паркетные и линолеумные покрытия, стены — оклеены обоями или окрашены водоэмульсионной краской, санузлы облицованы керамической плиткой. Оконные заполнения — металлопластиковые блоки REHAU со стеклопакетами.

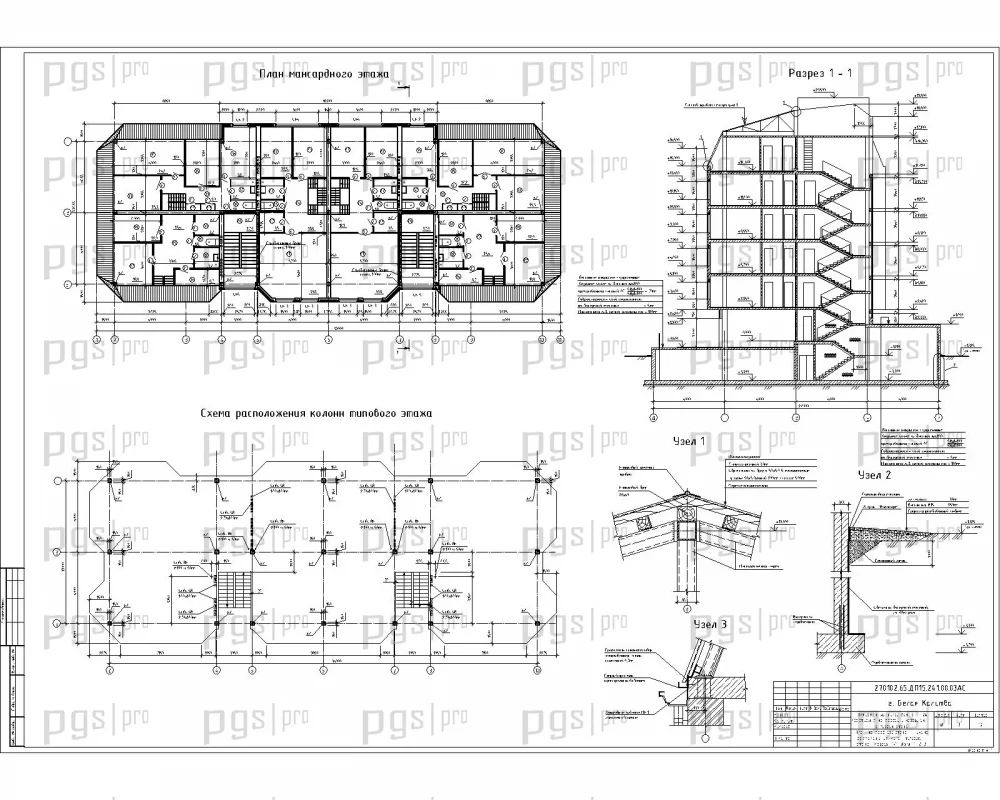

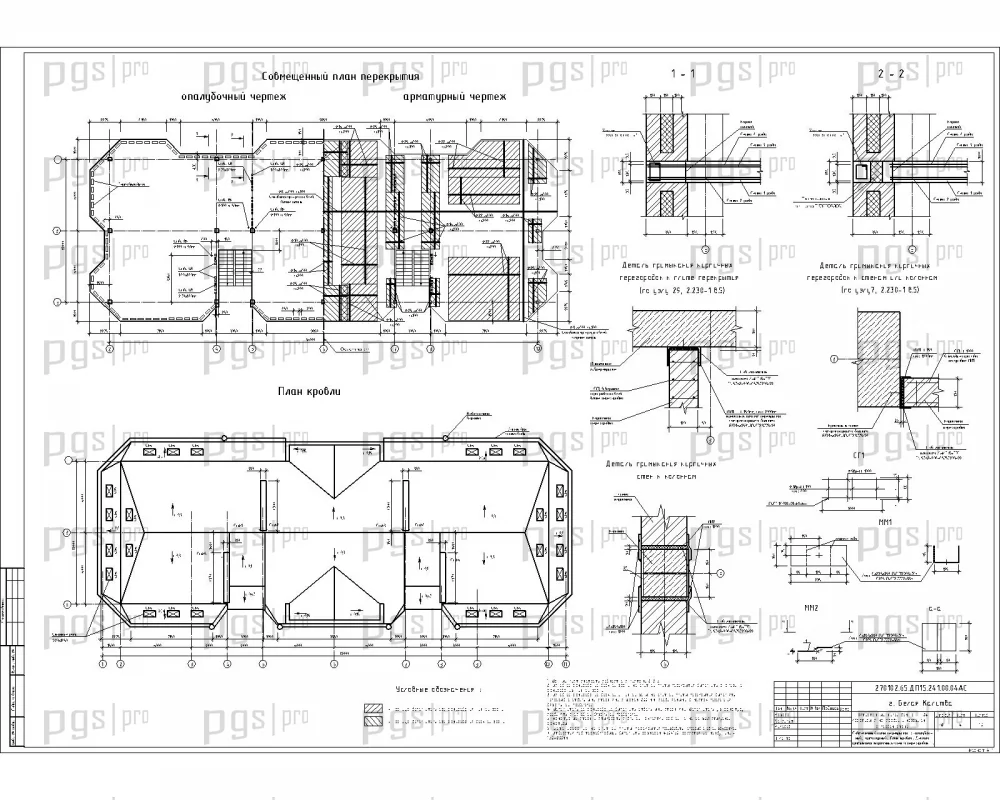

Несущие конструкции здания выполнены по каркасно-кирпичной схеме. Конструктивный остов включает монолитные железобетонные колонны сечением 300×300 мм (этажи 2–5), 400×400 мм (первый этаж) и 400 мм (подвал), а также горизонтальные диски перекрытий в виде сплошных монолитных железобетонных безбалочных плит толщиной 180 мм. Пространственная жесткость обеспечивается совместной работой несущих колонн и перекрытий, а также диафрагмами жесткости из бетона класса В25 в осях лестничных клеток.

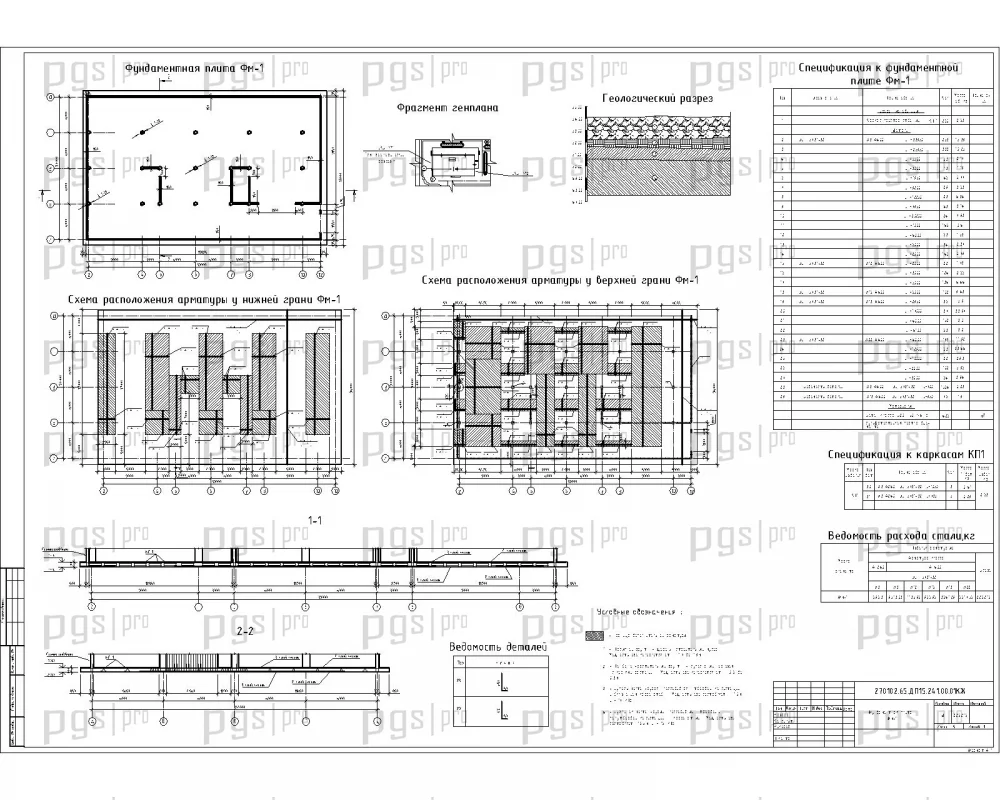

Наружные стены имеют слоистую конструкцию: кладка из пустотелого кирпича, воздушная прослойка, плитная теплоизоляция Stiropor, кладка из пустотелого кирпича, известково-песчаный раствор. Теплотехнический расчет подтвердил соответствие сопротивления теплопередаче нормативным требованиям для климатического подрайона ШВ. Фундаменты — монолитная сплошная плита толщиной 400 мм из бетона класса В20 на сульфатостойком портландцементе. Расчет фундаментной плиты выполнен в программе LIRA-Windows с учетом упругого основания и нагрузки от пожарной машины.

Покрытие — скатная кровля из металлочерепицы по металлическим фермам с деревянной обрешеткой. Мансарда выполнена из металлических балок с наружной кровлей из ондулина и внутренней отделкой гипсокартонными листами. Лестницы — марши из сборных железобетонных ступеней по металлическим косоурам, площадки монолитные по металлическим балкам. Перегородки — из кирпича и каркасные системы Knauf.

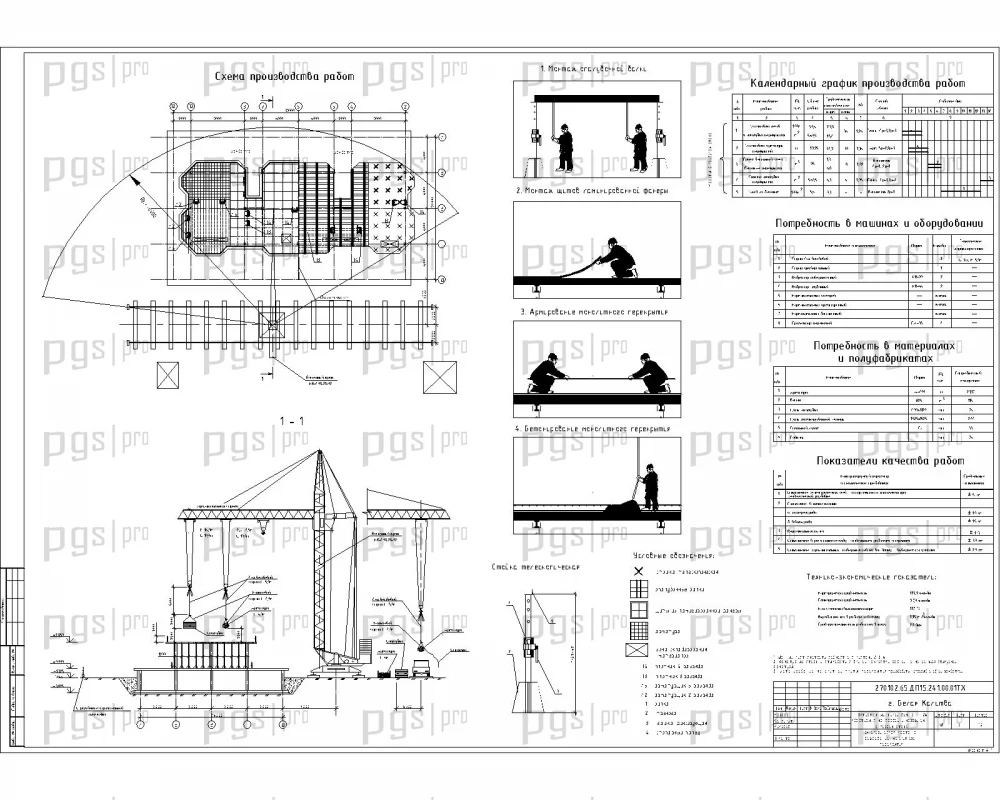

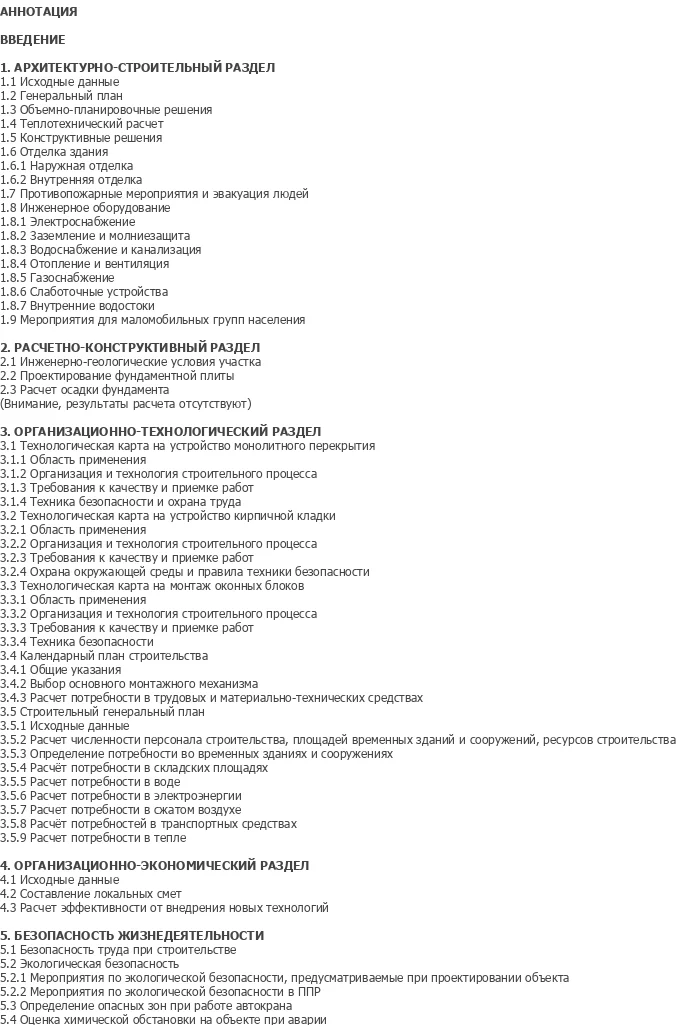

Технологическая карта на устройство монолитного перекрытия включает полный цикл работ: опалубочные работы с применением балочно-стоечной опалубки, армирование нижней и верхней сеток арматуры класса А400, бетонирование с уплотнением глубинным вибратором, уход за бетоном и распалубливание. Работы выполняются комплексной бригадой из 6 человек с учетом совмещения профессий плотника-бетонщика и арматурщика.

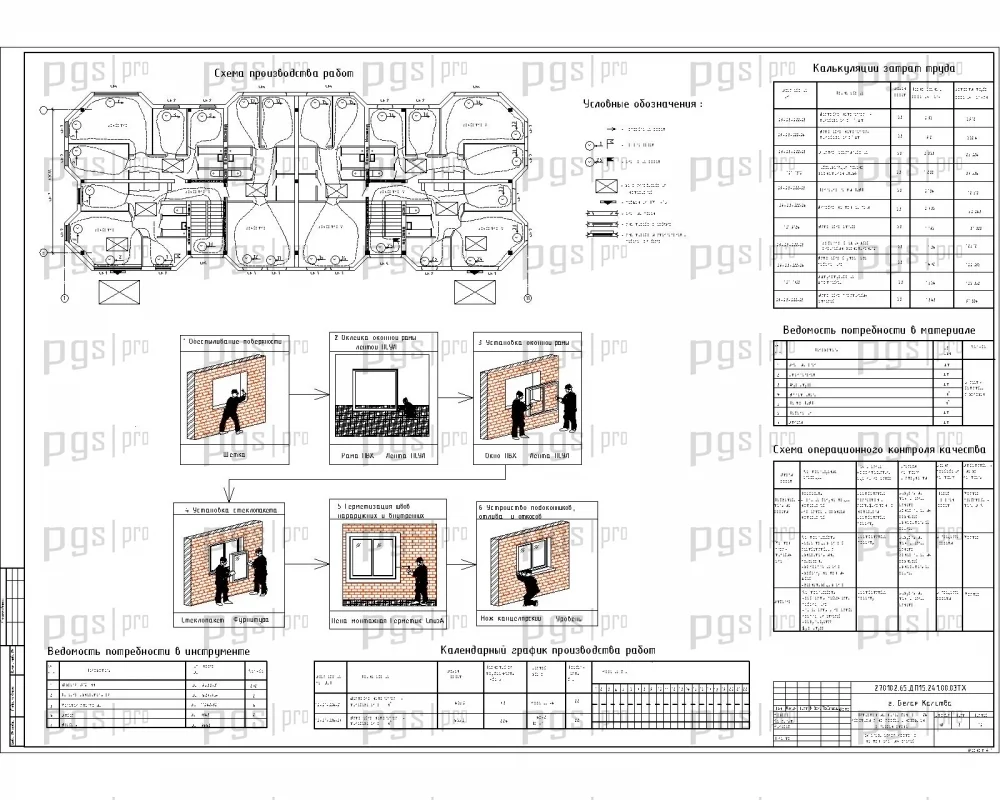

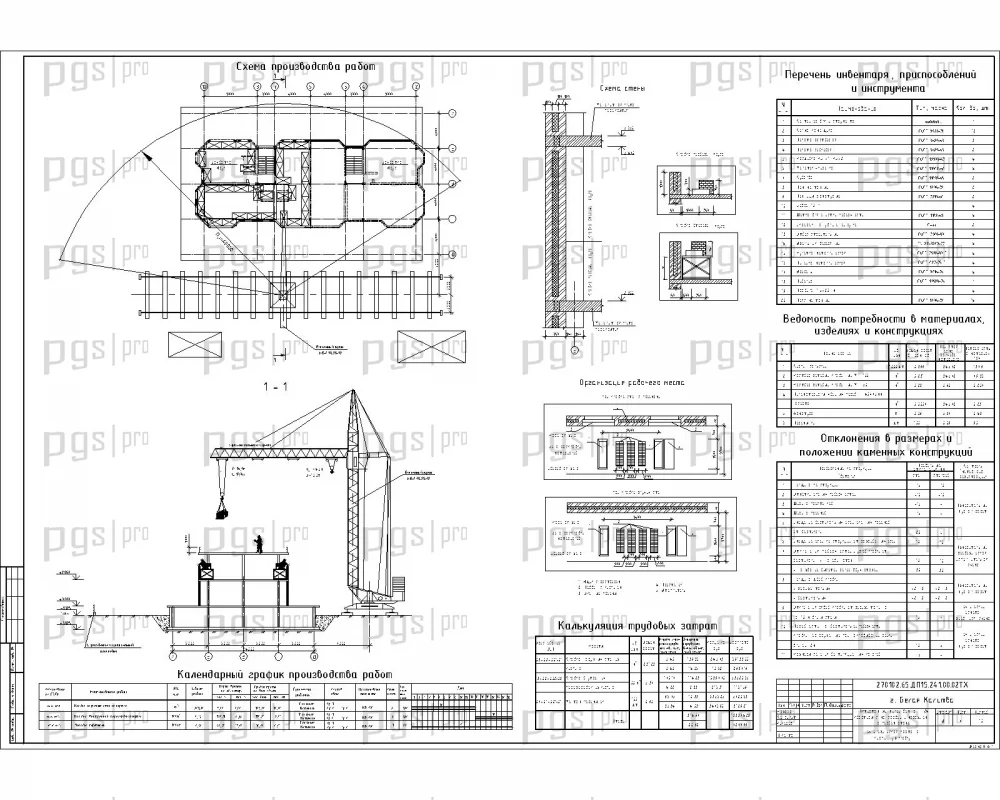

Технологическая карта на устройство кирпичной кладки содержит технологию возведения стен, организацию рабочих мест каменщиков, порядок выполнения работ по ярусам высотой до 1,2 м, контроль качества кладки и требования к заполнению швов раствором. Технологическая карта на монтаж оконных блоков включает подготовку проемов, установку пароизоляционных слоев, крепление ПВХ-блоков REHAU, устройство монтажного шва и отделку откосов.

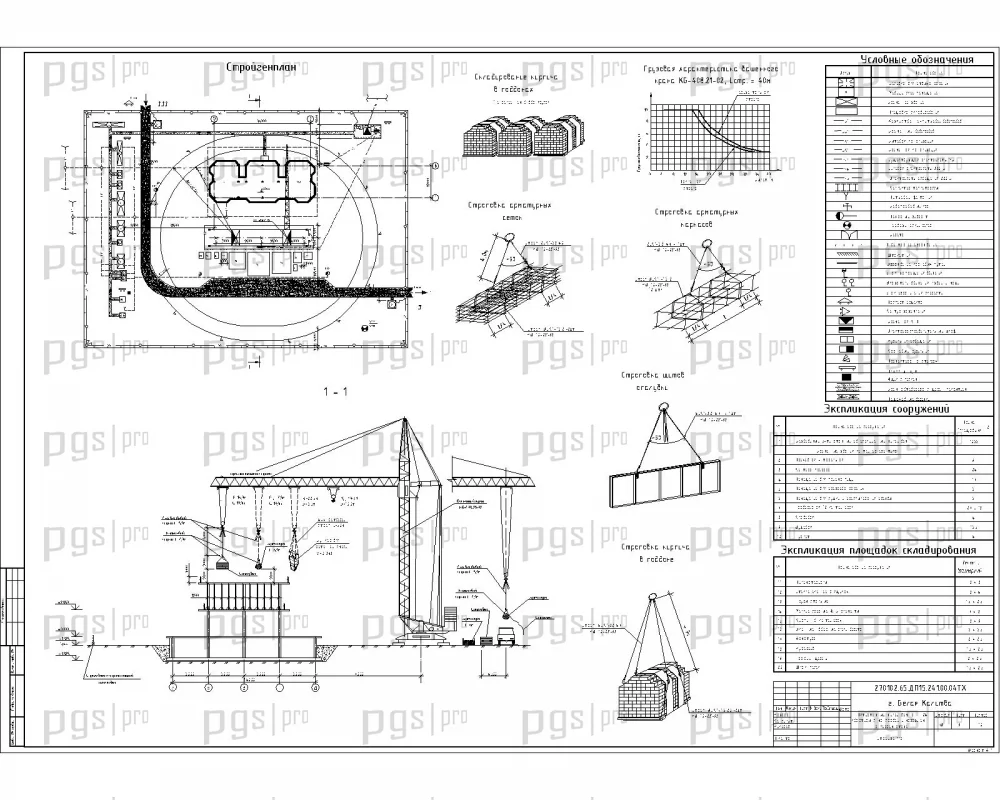

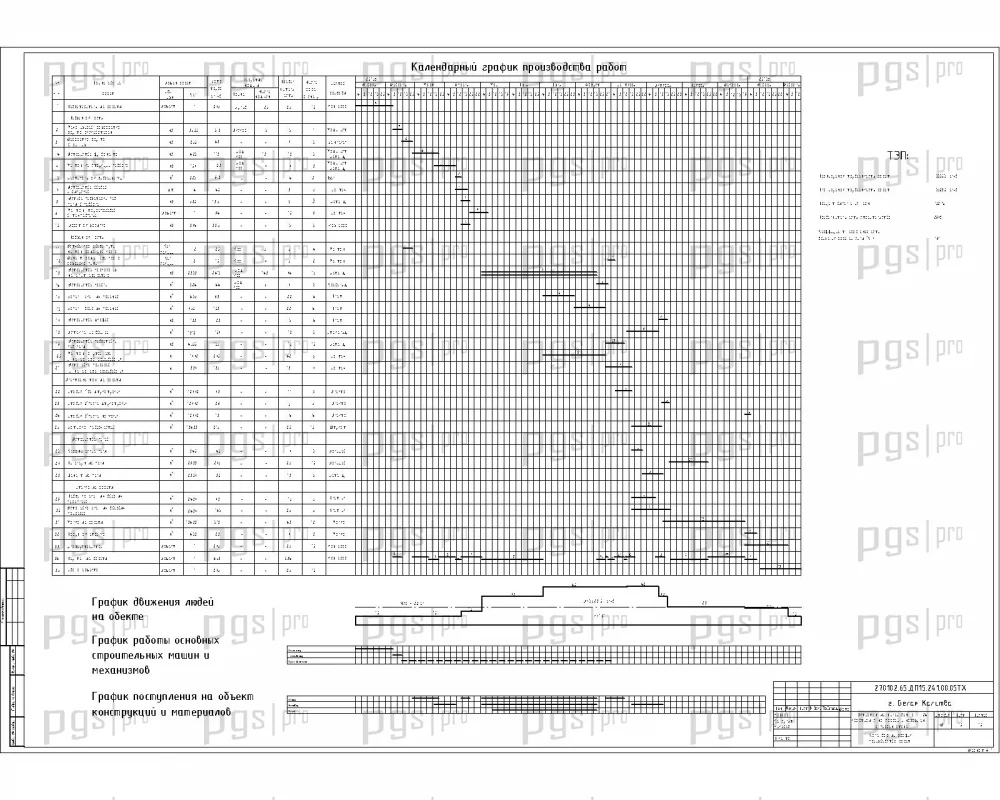

Календарный план производства работ составлен с учетом норм выработки и коэффициента неравномерности движения рабочих 1,38. Продолжительность строительства — 13,5 месяцев, нормируемая трудоемкость — 6660,6 чел-дн. Строительный генеральный план содержит размещение временных зданий контейнерного типа, складов для кирпича и пиломатериалов, башенного крана КБ-408.21-02, расчет потребности в воде, электроэнергии, сжатом воздухе и тепле. Экономический раздел включает локальные сметы, расчет экономической эффективности от внедрения ПВХ-окон и выбор оптимального башенного крана и бульдозера.
