Дипломный проект №7004 «Здание автосалона с подземным гаражом в г. Альметьевск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий со сложной планировочной структурой и подземной частью. Проект выполнен с учетом климатических условий Республики Татарстан и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

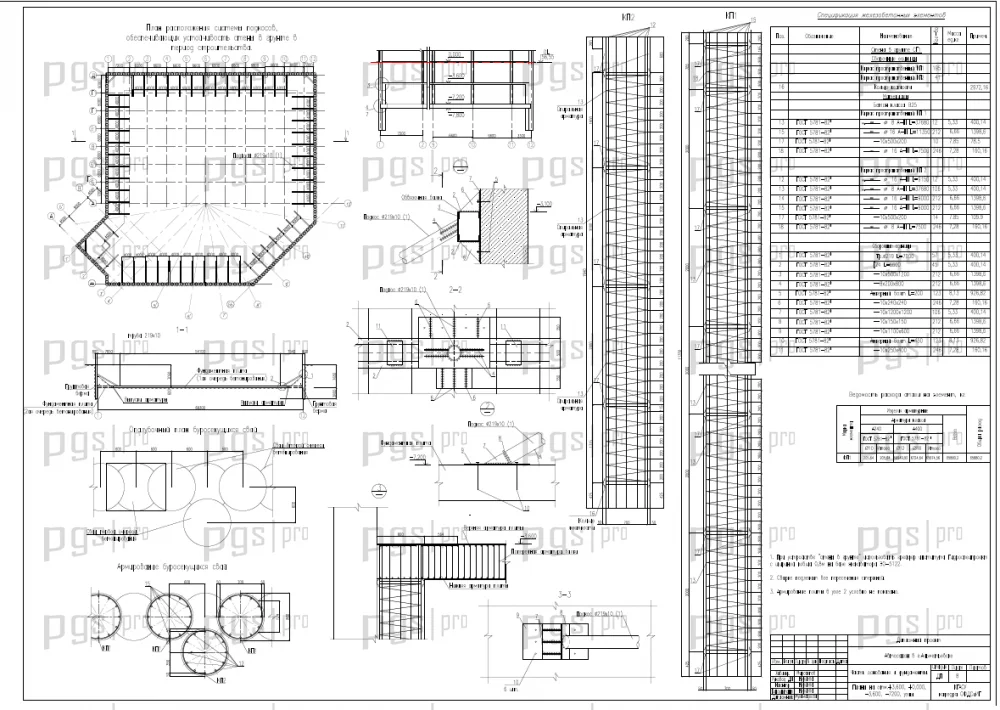

Состав графической части: визуализация здания, фасад, генеральный план, планы автосалона, разрезы автосалона, план кровли, узлы, армирование колонны и перекрытия, конструирование фермы, основание и фундаменты, армирование фундаментной плиты, армирование плиты перекрытия, конструирование подкосов и армирование свай, технологическая карта на возведение подземной части, технологическая карта на монтаж сэндвич-панелей, строительный генплан на возведение надземной части.

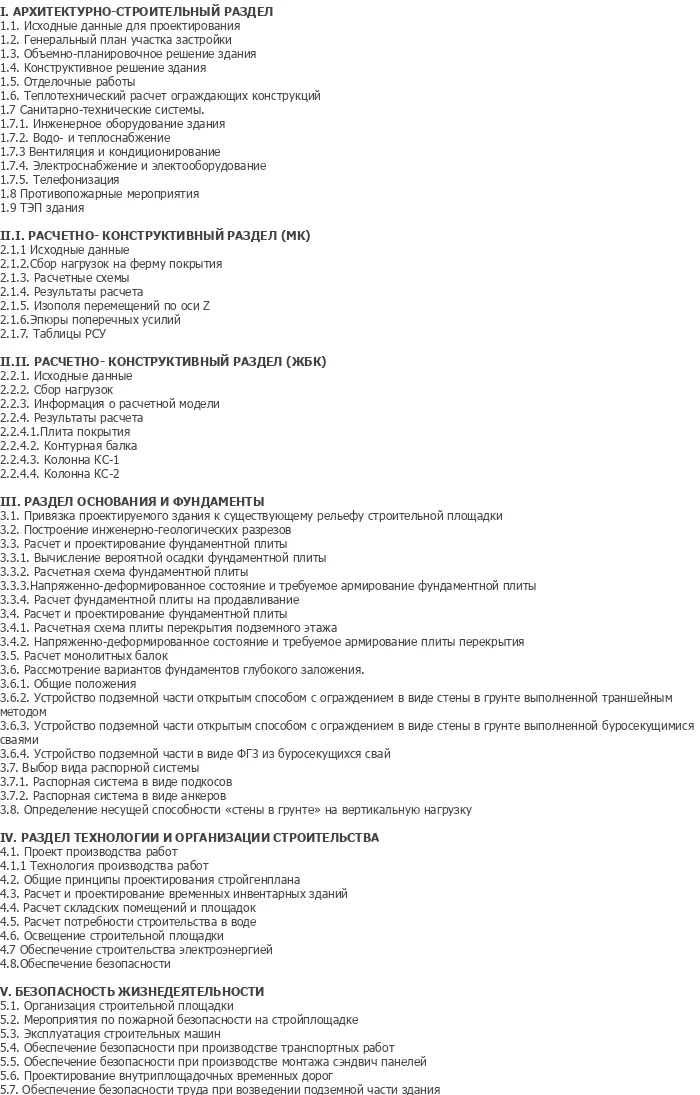

Состав пояснительной записки: архитектурно-строительный раздел (исходные данные, генеральный план, объемно-планировочное решение, конструктивное решение здания, отделочные работы, теплотехнический расчет ограждающих конструкций, санитарно-технические системы, инженерное оборудование, водо- и теплоснабжение, вентиляция и кондиционирование, электроснабжение, телефонизация, противопожарные мероприятия, ТЭП здания), расчетно-конструктивный раздел (МК: сбор нагрузок на ферму покрытия, расчетные схемы, результаты расчета, изополя перемещений, эпюры поперечных усилий; ЖБК: сбор нагрузок, информация о расчетной модели, результаты расчета, плита покрытия, контурная балка, колонна КС-1, колонна КС-2), основания и фундаменты (привязка к рельефу, инженерно-геологические разрезы, расчет и проектирование фундаментной плиты, расчет монолитных балок, рассмотрение вариантов фундаментов глубокого заложения, устройство подземной части открытым способом со стеной в грунте, устройство подземной части из буросекущих свай, распорные системы в виде подкосов и анкеров, определение несущей способности «стены в грунте»), раздел технологии и организации строительства (проект производства работ, технология, общие принципы стройгенплана, расчет временных зданий, складов, потребности в воде, освещение, электроэнергия, обеспечение безопасности), безопасность жизнедеятельности (организация строительной площадки, мероприятия по пожарной безопасности, эксплуатация строительных машин, безопасность при транспортных работах, монтаже сэндвич-панелей, внутриплощадочных дорогах, возведении подземной части).

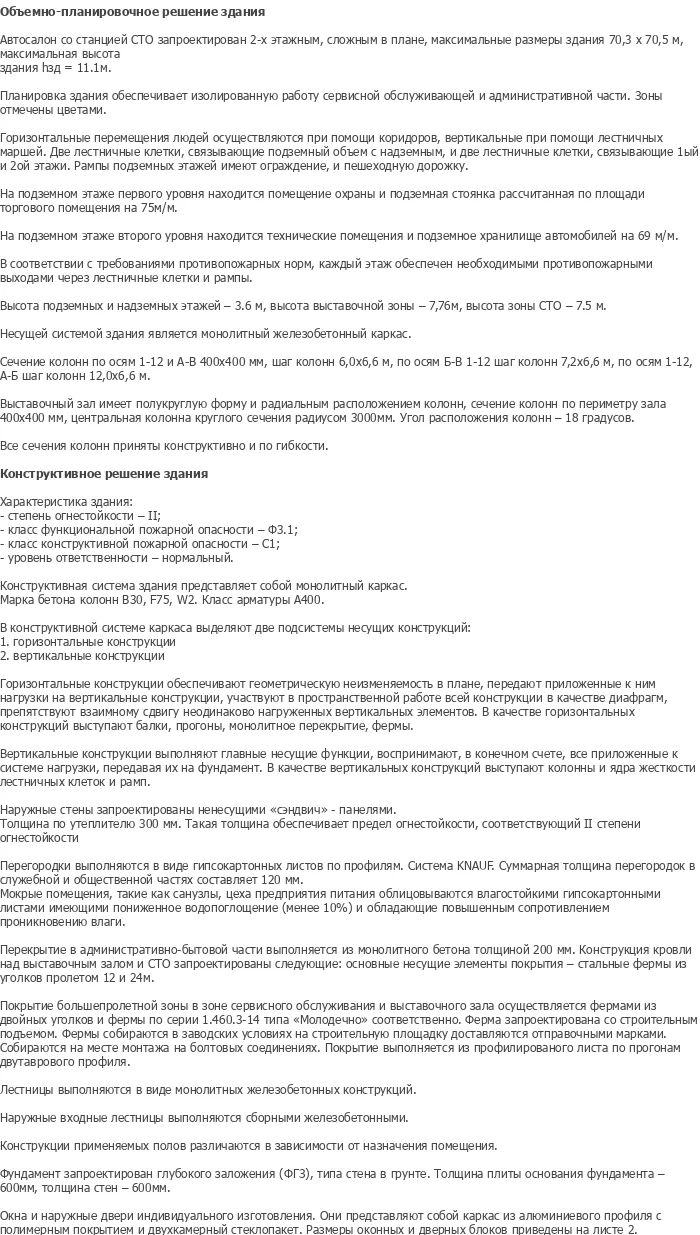

Проектируемый объект — 2-ух этажное здание автосалона со станцией технического обслуживания (СТО) и подземным гаражом на 28 автомобилей, расположенное в г. Альметьевск. Здание сложное в плане, максимальные размеры 70,3 × 70,55 м, высота 11,1 м. Данный шаблон проекта разработан с учетом современных требований к функциональности, безопасности и энергоэффективности общественных зданий с подземной частью. Несущей системой является монолитный железобетонный каркас.

Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий с большепролетными конструкциями и подземными сооружениями. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №7004 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены с четким зонированием выставочной, сервисной, административной и подземной частей.

Планировка здания обеспечивает изолированную работу сервисной обслуживающей и административной части. Зоны отмечены цветами. Горизонтальные перемещения людей осуществляются при помощи коридоров, вертикальные — при помощи лестничных маршей. Две лестничные клетки связывают подземный объем с надземным, две — 1-й и 2-й этажи. Рампы подземных этажей имеют ограждение и пешеходную дорожку.

Подземный этаж первого уровня: помещение охраны и подземная стоянка, рассчитанная по площади торгового помещения на 75 м²/м.

Подземный этаж второго уровня: технические помещения и подземное хранилище автомобилей на 69 м²/м.

Высота этажей: подземных и надземных — 3,6 м, высота выставочной зоны — 7,76 м, высота зоны СТО — 7,5 м.

Наружные стены: несущие сэндвич-панели толщиной 300 мм, обеспечивающие предел огнестойкости, соответствующий II степени огнестойкости.

Перегородки: гипсокартонные листы по профилям системы KNAUF, суммарная толщина в служебной и общественной частях 120 мм. Мокрые помещения облицованы влагостойкими гипсокартонными листами.

Характеристика здания: степень огнестойкости — II; класс функциональной пожарной опасности — Ф3.1; класс конструктивной пожарной опасности — С1; уровень ответственности — нормальный.

Несущая система: монолитный железобетонный каркас. Марка бетона колонн В30, F75, W2. Класс арматуры А400. В конструктивной системе каркаса выделены две подсистемы: горизонтальные конструкции (монолитное перекрытие, фермы) и вертикальные конструкции (колонны и ядра жесткости).

Колонны: по осям 1–12 и А–В 400×400 мм, шаг колонн 6,0×6,6 м; по осям Б–В 1–12 шаг 7,2×6,6 м; по осям 1–12, А–Б шаг 12,0×6,6 м. Выставочный зал имеет полукруглую форму и радиальное расположение колонн, сечение колонн по периметру зала 400×400 мм, центральная колонна круглого сечения радиусом 3000 мм. Угол расположения колонн — 18 градусов. Все сечения колонн приняты конструктивно и по гибкости.

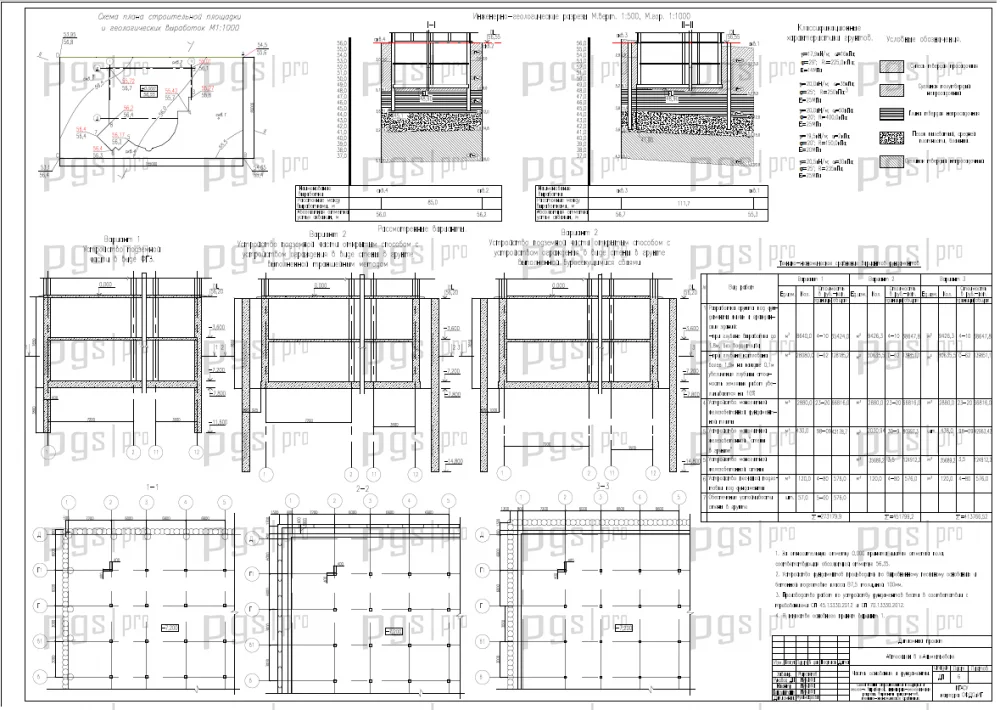

Фундамент: глубокого заложения «стена в грунте». Толщина плиты основания фундамента — 600 мм, толщина стен — 600 мм. Выполнен расчет и проектирование фундаментной плиты, вычисление вероятной осадки, расчет на продавливание, напряженно-деформированное состояние и требуемое армирование.

Наружные стены: несущие сэндвич-панели толщиной 300 мм. Теплотехнический расчет ограждающих конструкций.

Перекрытия: монолитное железобетонное толщиной 200 мм в административно-бытовой части. Покрытие большепролетной зоны — стальные фермы из двойных уголков и фермы по серии 1.460.3-14 типа «Молодечно» с пролетами 12 и 24 м. Фермы собираются на болтовых соединениях, покрытие из профилированного листа.

Кровля: плоская.

Лестницы: монолитные железобетонные. Наружные входные лестницы — сборные железобетонные.

Окна и двери: индивидуального изготовления, каркас из алюминиевого профиля с полимерным покрытием и двухкамерный стеклопакет.

Технологическая карта на возведение подземной части: устройство подземной части открытым способом с ограждением в виде стены в грунте, выполненной траншейным методом; устройство подземной части из буросекущих свай; выбор вида распорной системы (подкосы, анкеры); определение несущей способности «стены в грунте» на вертикальную нагрузку.

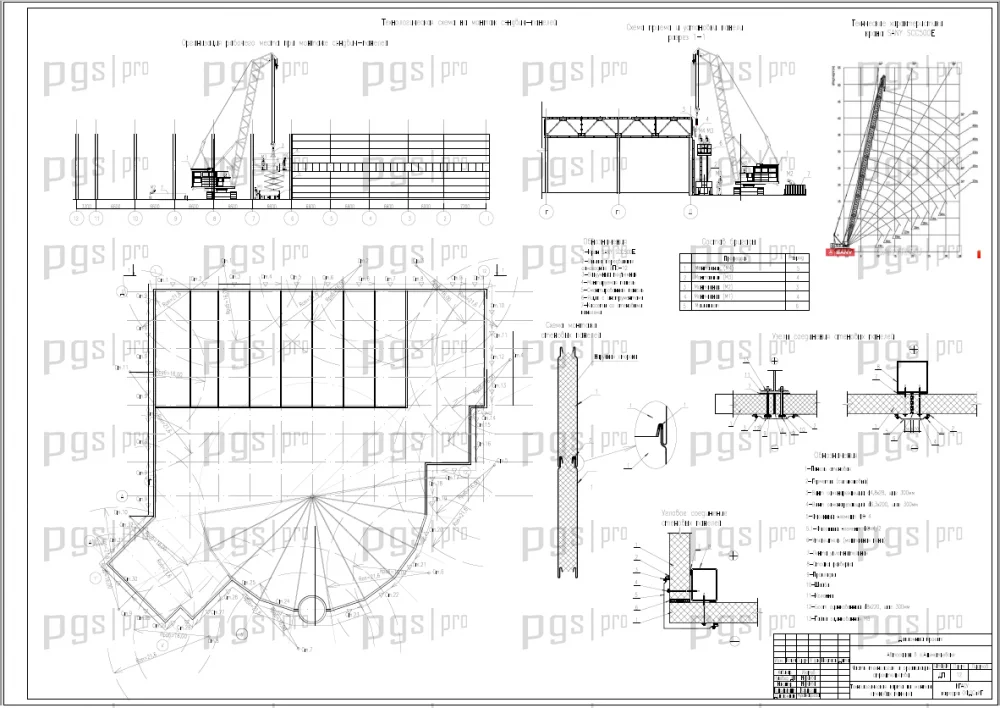

Технологическая карта на монтаж сэндвич-панелей: технология выполнения работ, монтаж панелей, требования к качеству и приемке, мероприятия по технике безопасности.

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций, расчет персонала, организацию складского хозяйства, освещение, водоснабжение, электроснабжение строительной площадки.

Безопасность жизнедеятельности: организация строительной площадки, мероприятия по пожарной безопасности, эксплуатация строительных машин, обеспечение безопасности при производстве транспортных работ, монтаже сэндвич-панелей, проектирование внутриплощадочных временных дорог, обеспечение безопасности труда при возведении подземной части здания.

Диплом №7004 выделяется среди аналогичных работ по ПГС:

• Сложная планировочная структура: здание сложное в плане с большепролетными зонами — престижный объект для защиты.
• Смешанное функциональное назначение: автосалон, СТО, подземный гараж — комплексный подход к проектированию.
• Современные конструкции: монолитный железобетонный каркас, фундамент глубокого заложения «стена в грунте», сэндвич-панели, стальные фермы.
• Полный инженерный расчет: сбор нагрузок на ферму покрытия, расчет в ПК Лира, расчет фундаментной плиты, монолитных балок, колонн КС-1 и КС-2.
• Технологические карты: на возведение подземной части и на монтаж сэндвич-панелей.
• Практическая направленность: строительный генплан, технология производства работ, безопасность жизнедеятельности.
• Адаптивность: привязка к любому региону России через пересчет теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, 129 листов ПЗ и 12 листов графики.

На pgsdiplom.pro доступен полный комплект и отдельные разделы. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС. Вы можете скачать проект или купить проект №7004 по доступной цене — 2 370 рублей.
