1. Специальность: ПГС (Промышленное и гражданское строительство).

2. Тема дипломного проекта: Завод переработки стекла в городе Нижний - Новгород

3. Дополнительные характеристики: Проектируемое здание состоят из двух корпусов, административно-бытового (АБК) и производственного корпуса. Корпуса разделены противопожарной стеной 2-го типа REI4. Корпус производственного блока одноэтажный, корпус АБК запроектирован 2-ух этажным.

4. Конструктивные решения:
- Схема здания: решен по рамно-связевой схеме
- Фундамент: здания железобетонные столбчатые отдельно стоящие
- Наружные стены: из сэндвич – панелей
- Перекрытие: В АБК предусмотрены монолитные плиты перекрытия
- Кровля: беспрогонная, с профилированным настилом и утеплителем «ТЕХНОРУФ».

5. Габаритные размеры здания:
Длина: 93,6 м;
Ширина: 42,0 м;
Высота: 12,9 м.

6. Расчет конструкций: в программном комплексе «SCAD» и «Кристалл»

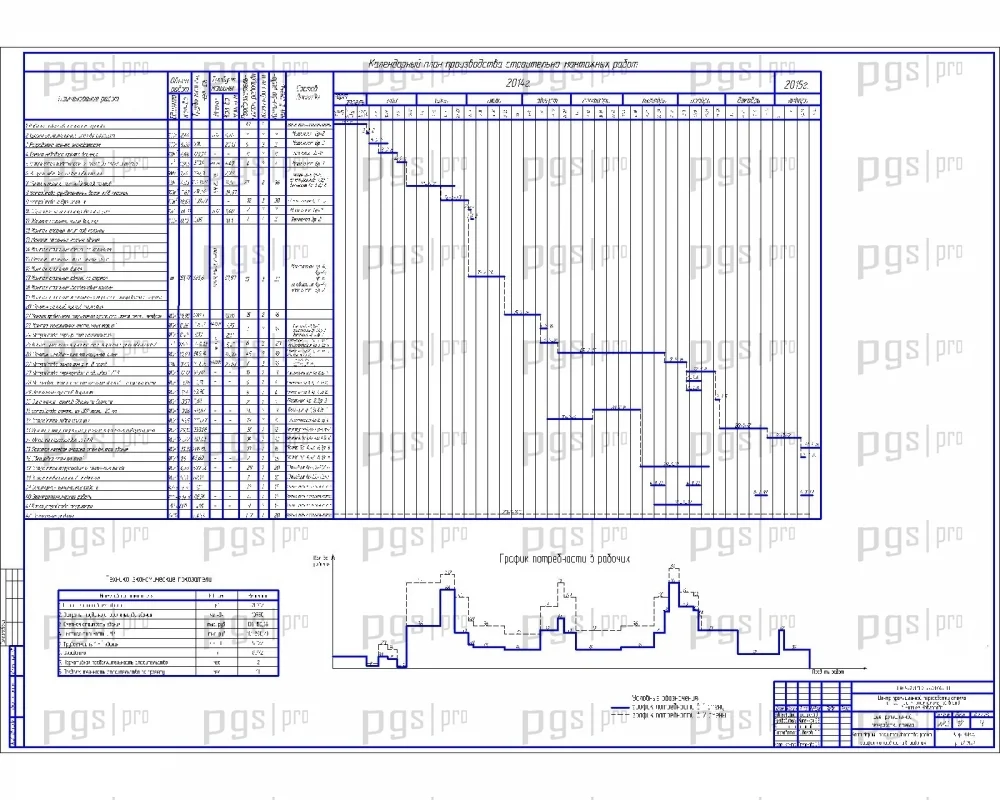

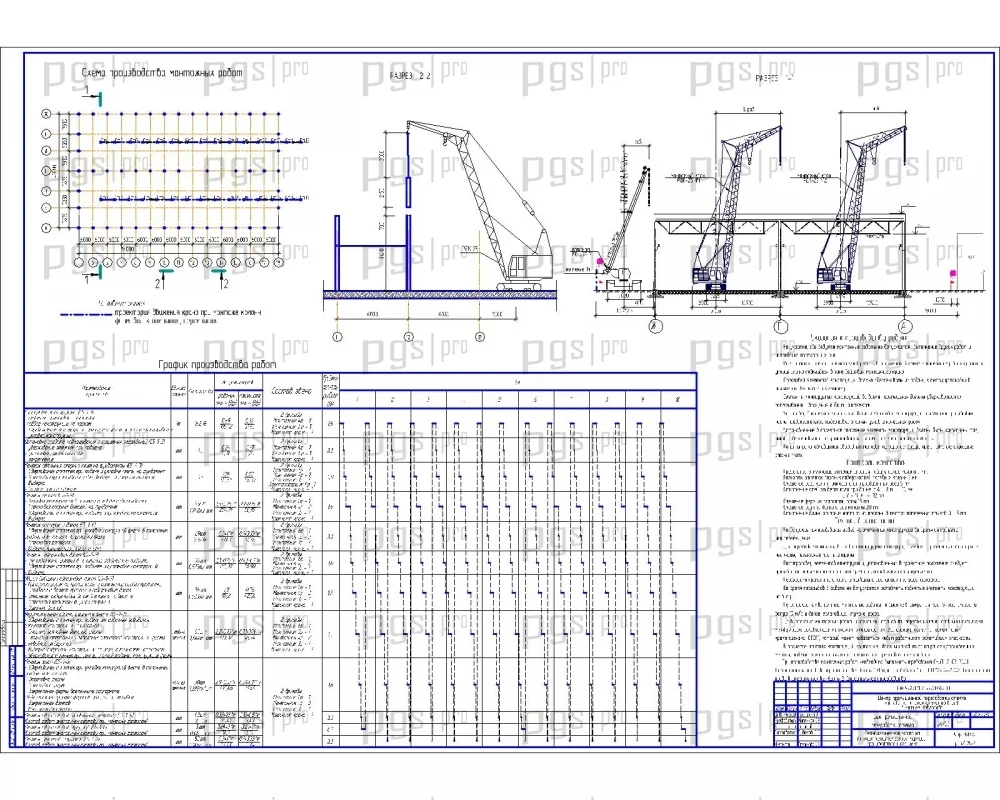

7. Технологическая карта на монтаж металлического каркаса

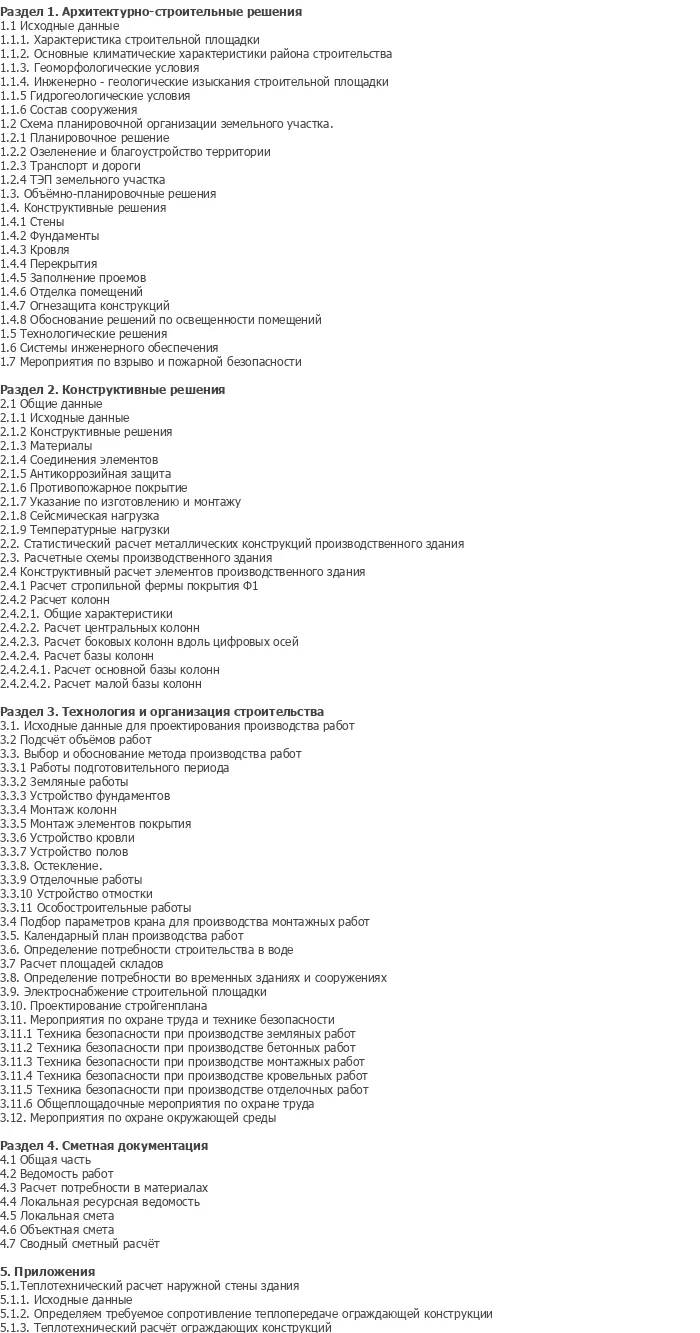

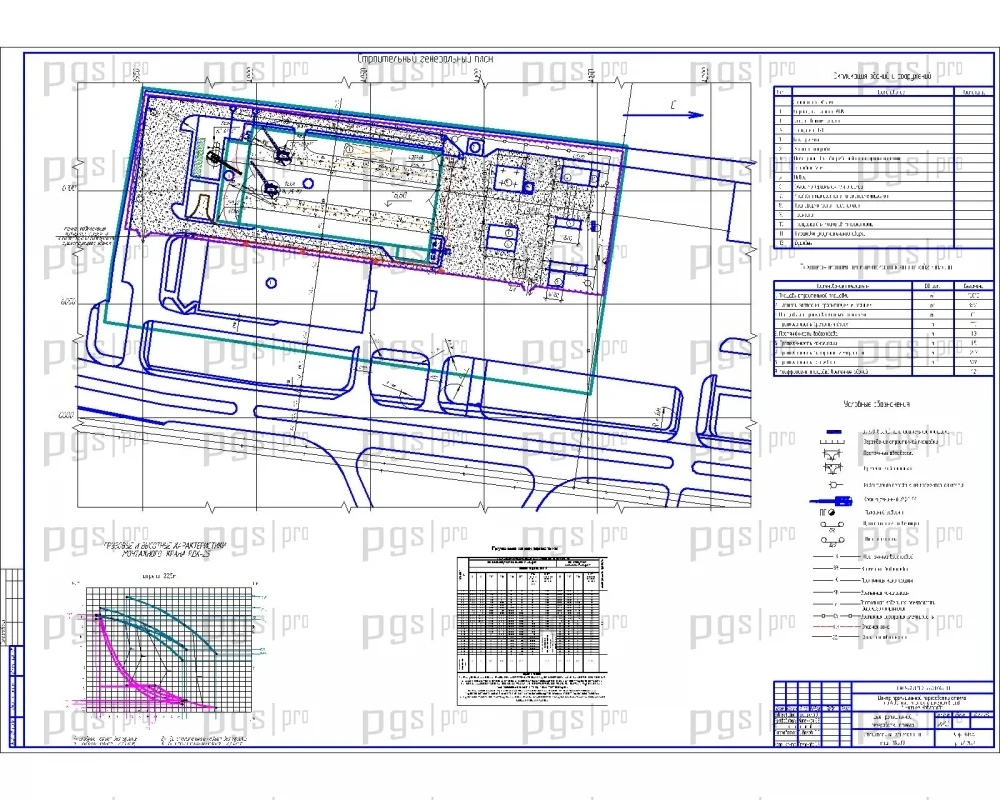

8. Объем дипломной работы ПГС:
- 13 листов чертежей dwg (AutoCAD);
- 108 листов пояснительной записки «Word» и «Exсel».

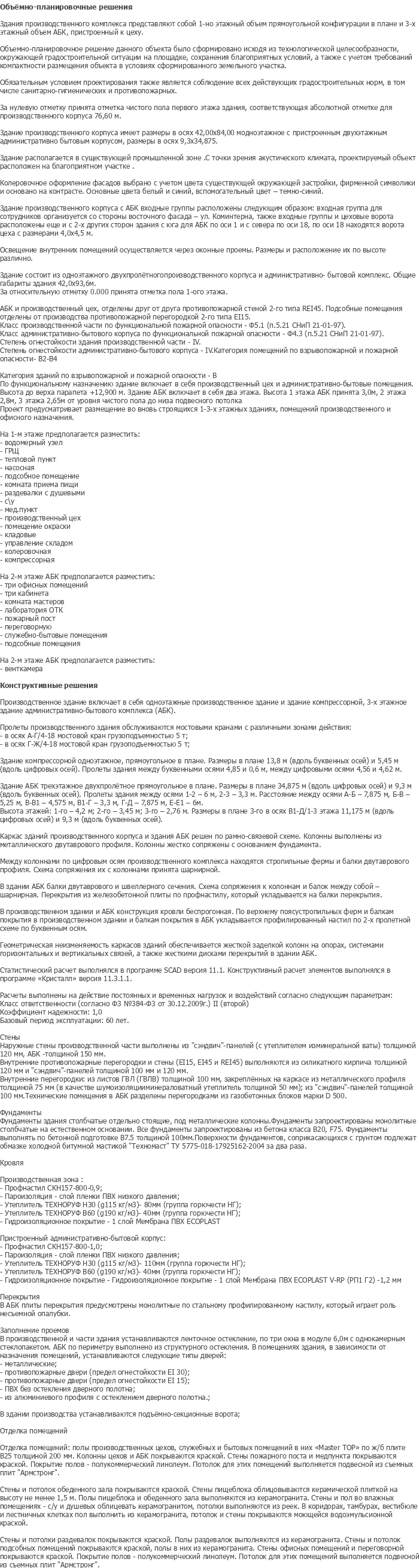

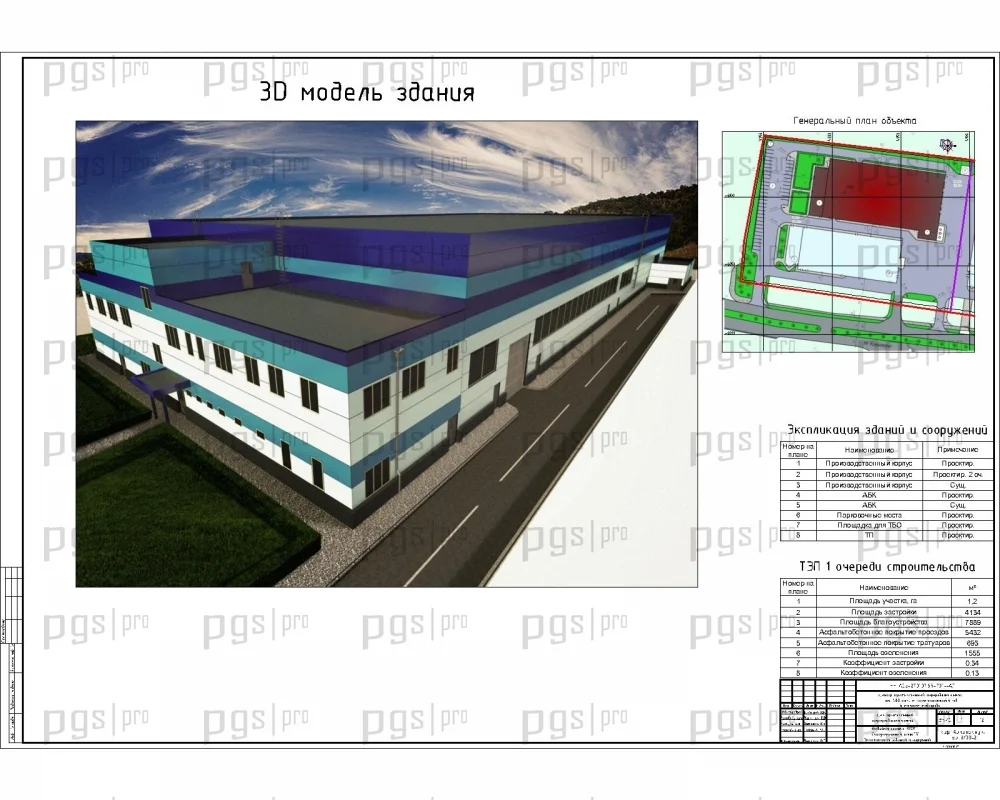

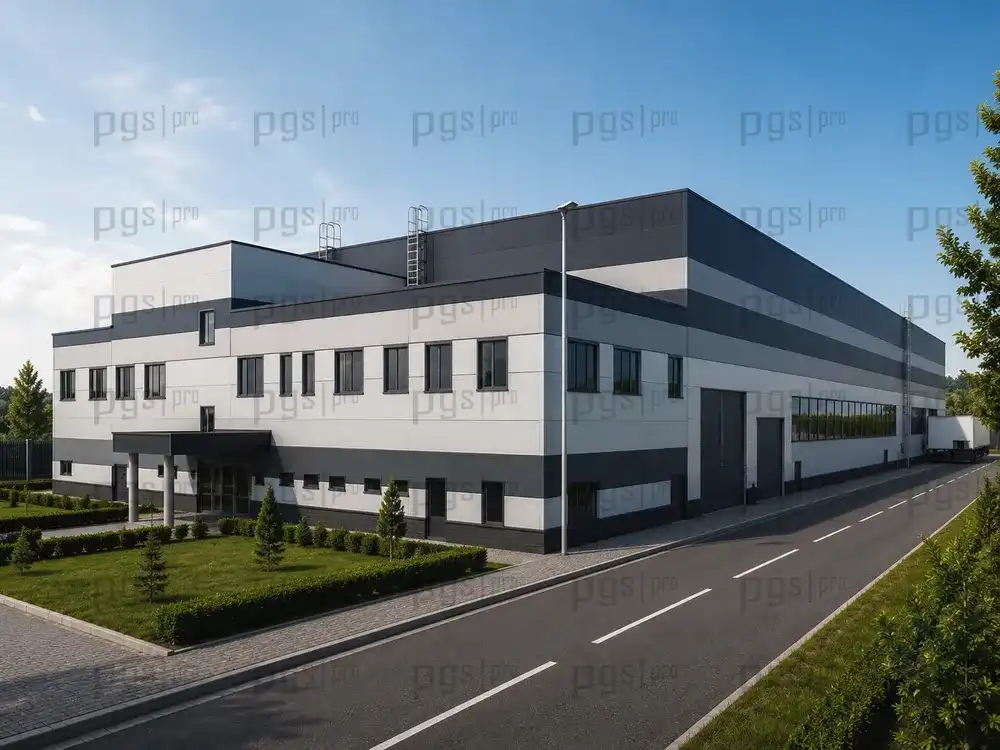

Объёмно-планировочные решения

Здания производственного комплекса представляют собой 1-но этажный объем прямоугольной конфигурации в плане и 3-х этажный объем АБК, пристроенный к цеху.

Объемно-планировочное решение данного объекта было сформировано исходя из технологической целесообразности, окружающей градостроительной ситуации на площадке, сохранения благоприятных условий, а также с учетом требований компактности размещения объекта в условиях сформированного земельного участка.

Обязательным условием проектирования также является соблюдение всех действующих градостроительных норм, в том числе санитарно-гигиенических и противопожарных.

За нулевую отметку принята отметка чистого пола первого этажа здания, соответствующая абсолютной отметке для производственного корпуса 76,60 м.

Здание производственного корпуса имеет размеры в осях 42,00х84,00 модноэтажное с пристроенным двухэтажным административно бытовым корпусом, размеры в осях 9,3х34,875.

Здание располагается в существующей промышленной зоне .С точки зрения акустического климата, проектируемый объект расположен на благоприятном участке .

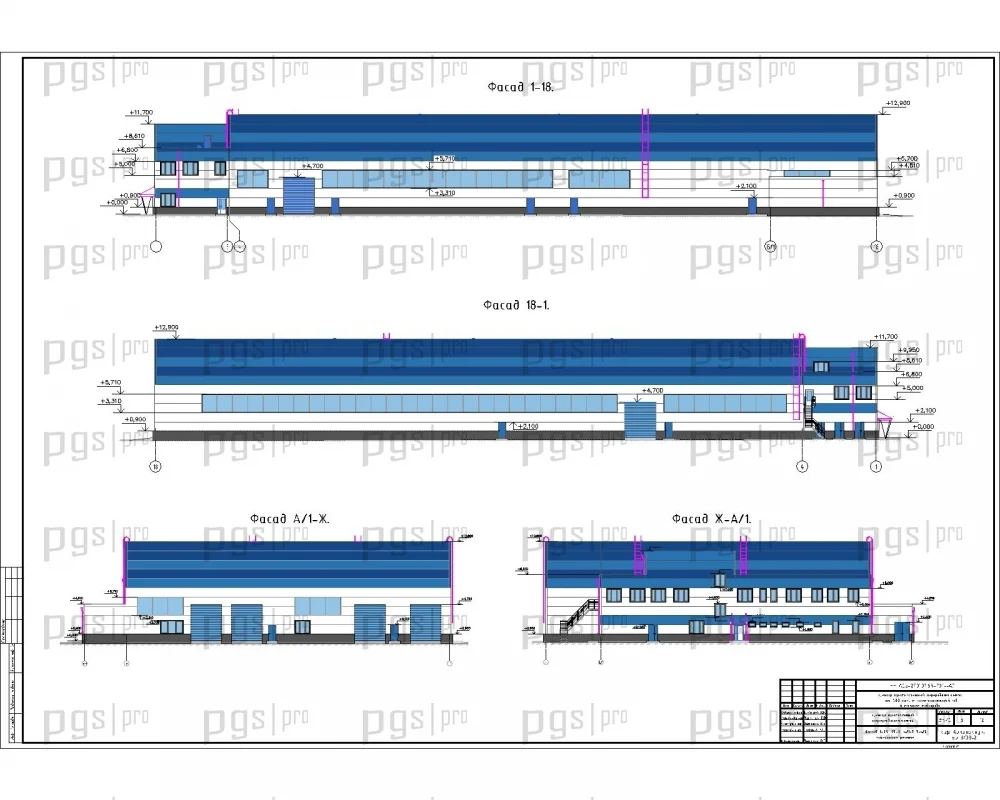

Колеровочное оформление фасадов выбрано с учетом цвета существующей окружающей застройки, фирменной символики и основано на контрасте. Основные цвета белый и синий, вспомогательный цвет – темно-синий.

Здание производственного корпуса с АБК входные группы расположены следующим образом: входная группа для сотрудников организуется со стороны восточного фасада – ул. Коминтерна, также входные группы и цеховые ворота расположены еще и с 2-х других сторон здания с юга для АБК по оси 1 и с севера по оси 18, по оси 18 находятся ворота цеха с размерами 4,0х4,5 м.

Освещение внутренних помещений осуществляется через оконные проемы. Размеры и расположение их по высоте различно.

Здание состоит из одноэтажного двухпролётногопроизводственного корпуса и административно- бытовой комплекс. Общие габариты здания 42,0х93,6м.
За относительную отметку 0.000 принята отметка пола 1-ого этажа.

АБК и производственный цех, отделены друг от друга противопожарной стеной 2-го типа REI45. Подсобные помещения отделены от производства противопожарной перегородкой 2-го типа EI15.
Класс производственной части по функциональной пожарной опасности - Ф5.1 (п.5.21 СНиП 21-01-97).
Класс административно-бытового корпуса по функциональной пожарной опасности - Ф4.3 (п.5.21 СНиП 21-01-97).
Степень огнестойкости здания производственной части - IV.
Степень огнестойкости административно-бытового корпуса - IV.Категория помещений по взрывопожарной и пожарной опасности- В2-В4

Категория зданий по взрывопожарной и пожарной опасности - В

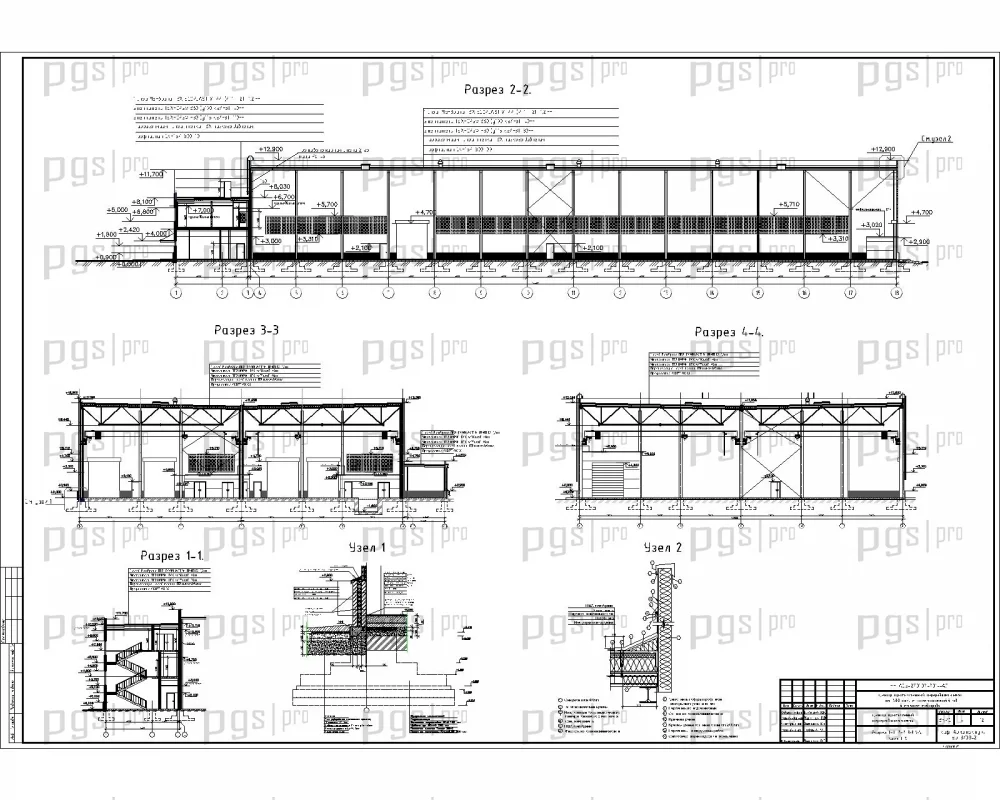

По функциональному назначению здание включает в себя производственный цех и административно-бытовые помещения. Высота до верха парапета +12,900 м. Здание АБК включает в себя два этажа. Высота 1 этажа АБК принята 3,0м, 2 этажа 2,8м, 3 этажа 2,65м от уровня чистого пола до низа подвесного потолка
Проект предусматривает размещение во вновь строящихся 1-3-х этажных зданиях, помещений производственного и офисного назначения.

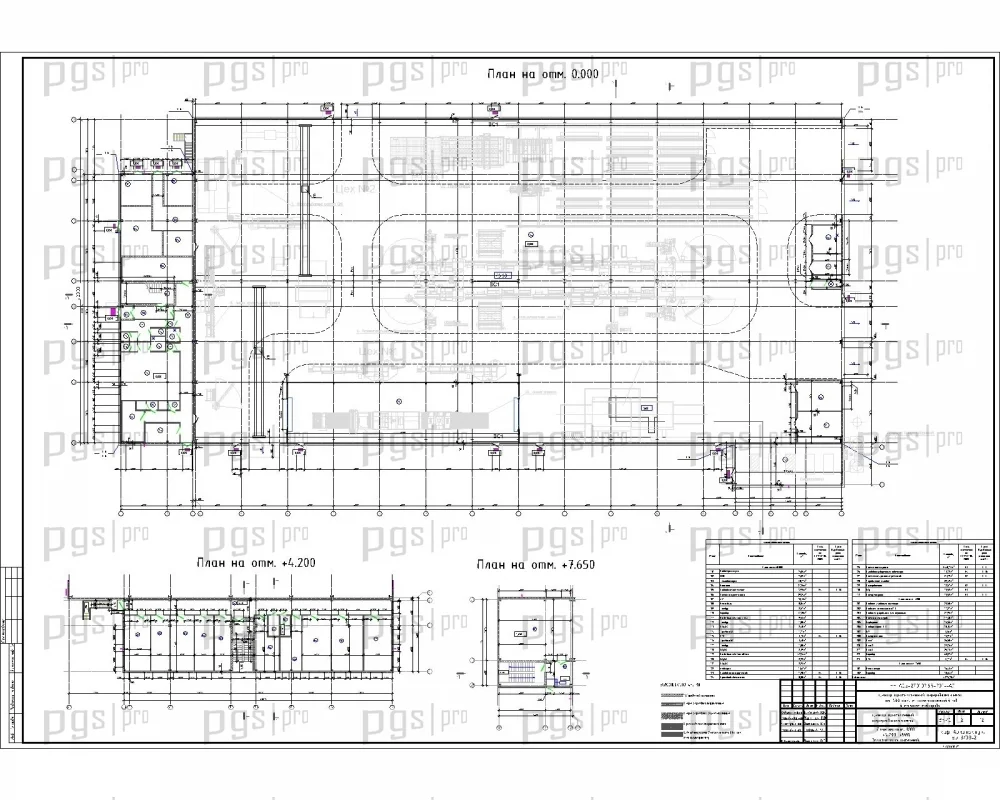

На 1-м этаже предполагается разместить:
- водомерный узел
- ГРЩ
- тепловой пункт
- насосная
- подсобное помещение
- комната приема пищи
-  раздевалки с душевыми
-  с\у
-  мед.пункт
- производственный цех
-  помещение окраски
-  кладовые
- управление складом
-  колеровочная
-  компрессорная

На 2-м этаже АБК предполагается разместить:
-  три офисных помещений
-  три кабинета
-  комната мастеров
-  лаборатория ОТК
-  пожарный пост
-  переговорную
-  служебно-бытовые помещения
-  подсобные помещения

На 2-м этаже АБК предполагается разместить:
-  венткамера

Конструктивные решения
Производственное здание включает в себя одноэтажные производственное здание и здание компрессорной, 3-х этажное здание административно-бытового комплекса (АБК).

Пролеты производственного здания обслуживаются мостовыми кранами с различными зонами действия:
-  в осях А-Г/4-18 мостовой кран грузоподъемностью 5 т;
-  в осях Г-Ж/4-18 мостовой кран грузоподъемностью 5 т;

Здание компрессорной одноэтажное, прямоугольное в плане. Размеры в плане 13,8 м (вдоль буквенных осей) и 5,45 м (вдоль цифровых осей). Пролеты здания между буквенными осями 4,85 и 0,6 м, между цифровыми осями 4,56 и 4,62 м.

Здание АБК трехэтажное двухпролётное прямоугольное в плане. Размеры в плане 34,875 м (вдоль цифровых осей) и 9,3 м (вдоль буквенных осей). Пролеты здания между осями 1-2 – 6 м, 2-3 – 3,3 м. Расстояние между осями А-Б – 7,875 м, Б-В – 5,25 м, В-В1 – 4,575 м, В1-Г – 3,3 м, Г-Д – 7,875 м, Е-Е1 – 6м.
Высота этажей: 1-го – 4,2 м; 2-го – 3,45 м; 3-го – 2,76 м. Размеры в плане 3-го в осях В1-Д/1-3 этажа 11,175 м (вдоль цифровых осей) и 9,3 м (вдоль буквенных осей).

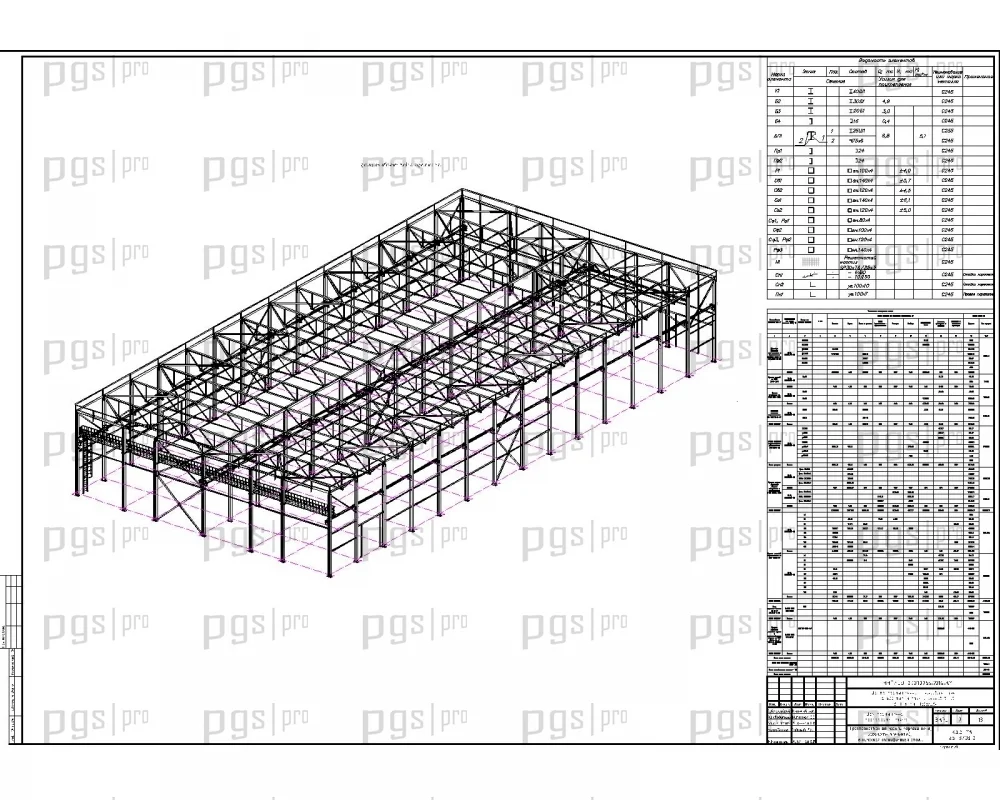

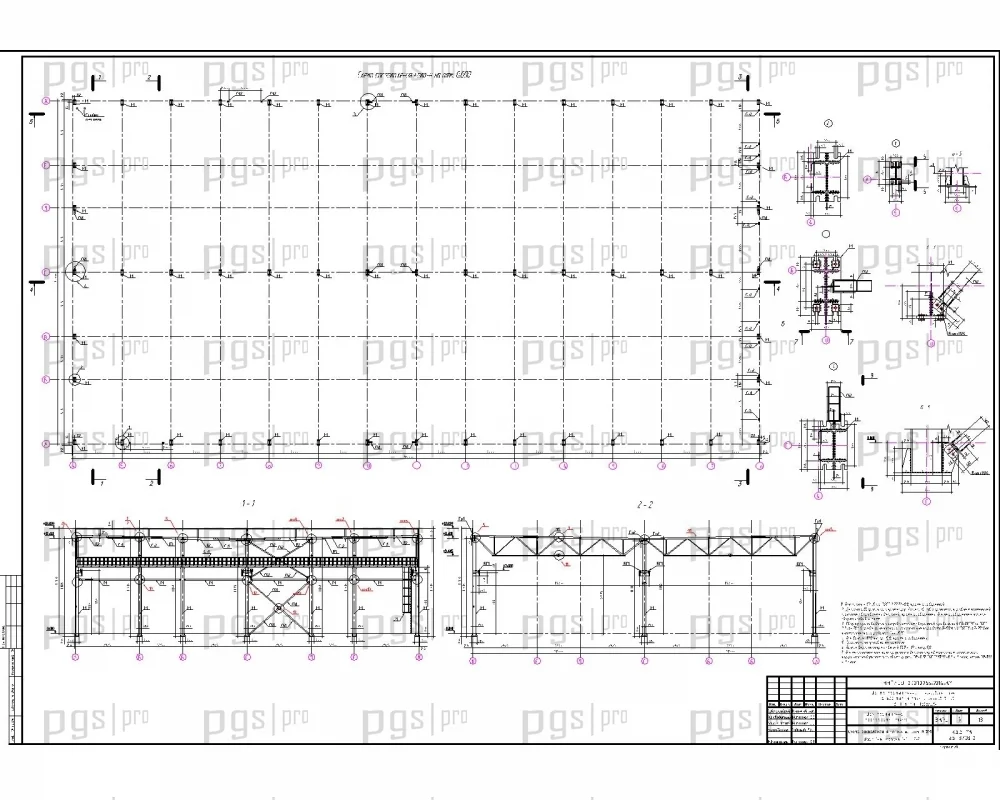

Каркас зданий производственного корпуса и здания АБК решен по рамно-связевой схеме. Колонны выполнены из металлического двутаврового профиля. Колонны жестко сопряжены с основанием фундамента.

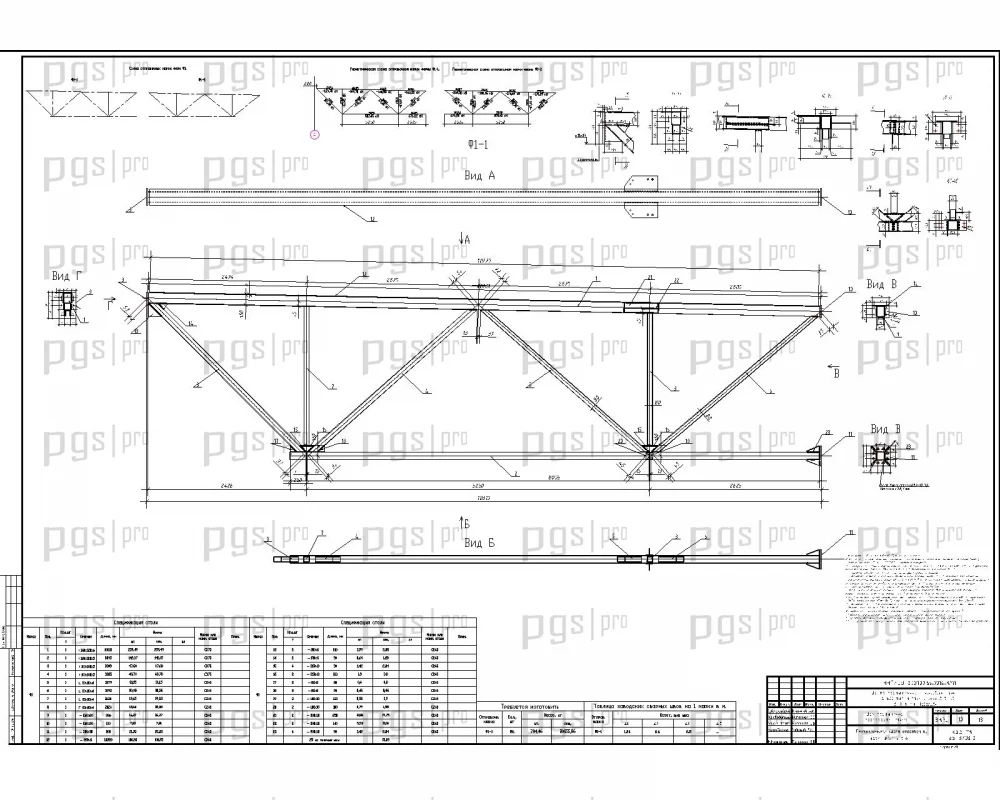

Между колоннами по цифровым осям производственного комплекса находятся стропильные фермы и балки двутаврового профиля. Схема сопряжения их с колоннами принята шарнирной.

В здании АБК балки двутаврового и швеллерного сечения. Схема сопряжения к колоннам и балок между собой – шарнирная. Перекрытия из железобетонной плиты по профнастилу, который укладывается на балки перекрытия.

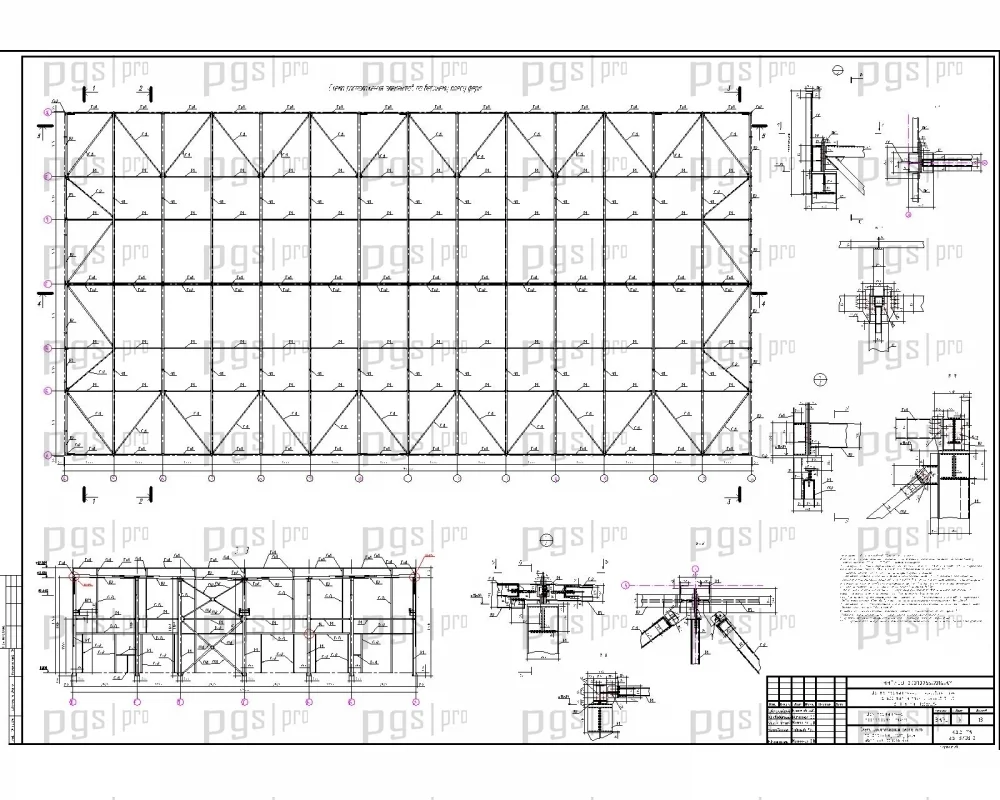

В производственном здании и АБК конструкция кровли беспрогонная. По верхнему поясустропильных ферм и балкам покрытия в производственном здании и балкам покрытия в АБК укладывается профилированный настил по 2-х пролетной схеме по буквенным осям.

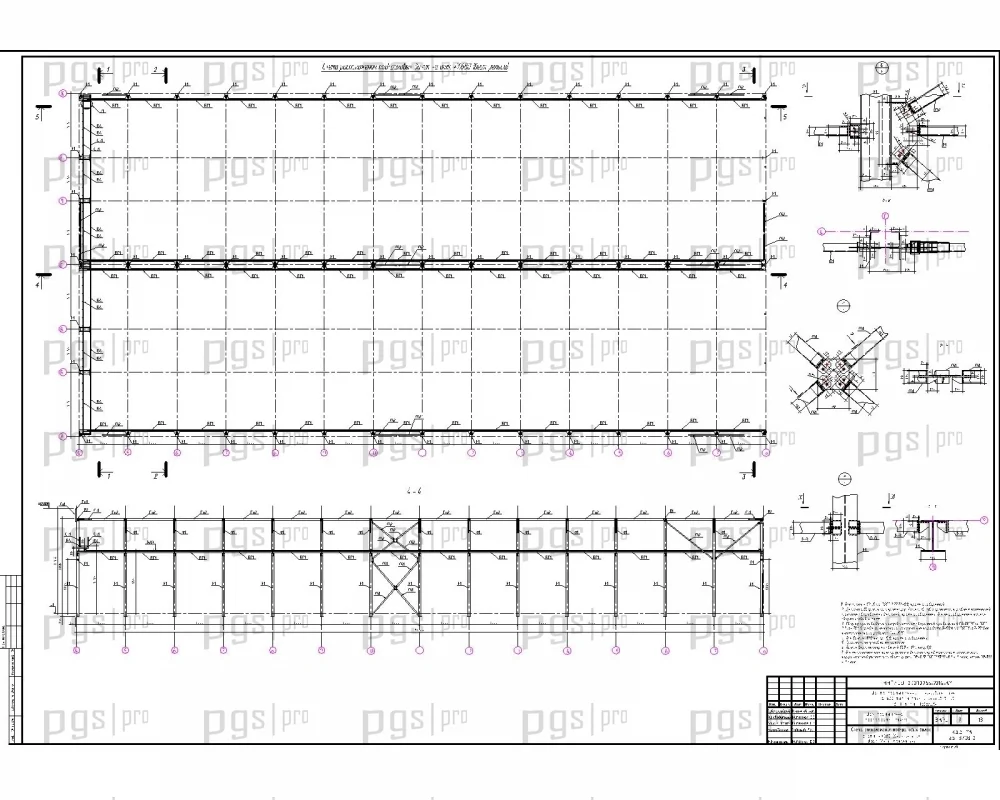

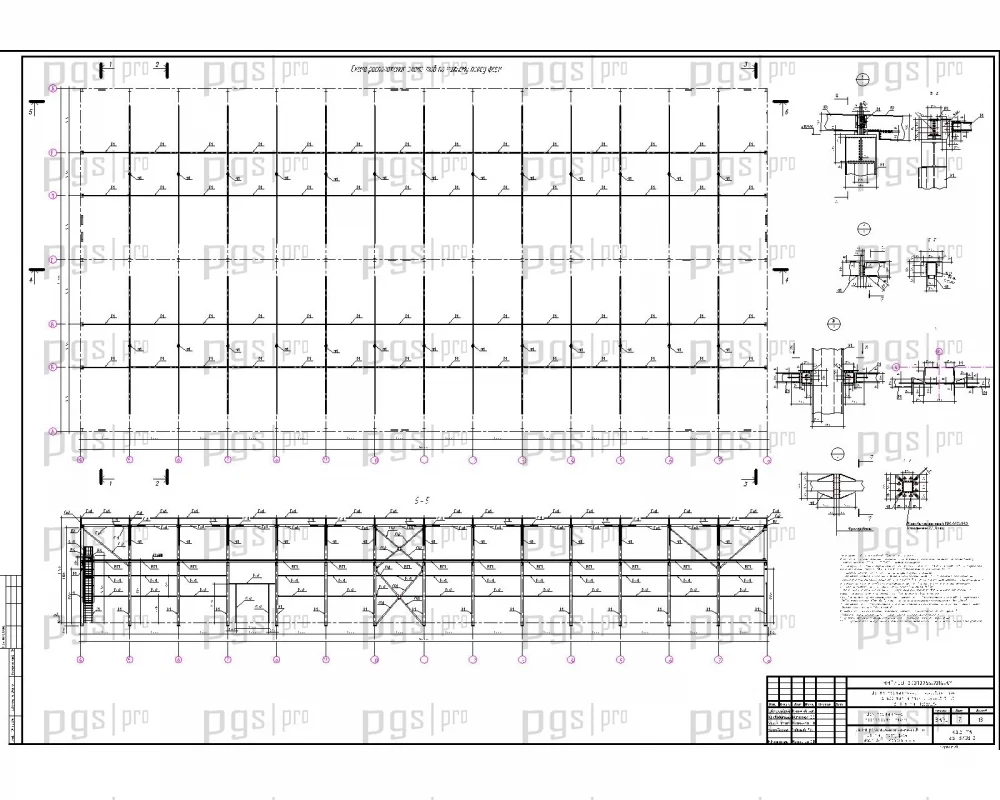

Геометрическая неизменяемость каркасов зданий обеспечивается жесткой заделкой колонн на опорах, системами горизонтальных и вертикальных связей, а также жесткими дисками перекрытий в здании АБК.

Статистический расчет выполнялся в программе SCAD версия 11.1. Конструктивный расчет элементов выполнялся в программе «Кристалл» версия 11.3.1.1.

Расчеты выполнены на действие постоянных и временных нагрузок и воздействий согласно следующим параметрам:
Класс ответственности (согласно Ф3 №384-Ф3 от 30.12.2009г.) II (второй)
Коэффициент надежности: 1,0
Базовый период эксплуатации: 60 лет.

Стены
Наружные стены производственной части выполнены из "сэндвич"-панелей (с утеплителем изминеральной ваты) толщиной 120 мм, АБК -толщиной 150 мм.
Внутренние противопожарные перегородки и стены (EI15, EI45 и REI45) выполняются из силикатного кирпича толщиной 120 мм и "сэндвич"-панелей толщиной 100 мм и 120 мм.
Внутренние перегородки: из листов ГВЛ (ГВЛВ) толщиной 100 мм, закреплённых на каркасе из металлического профиля толщиной 75 мм (в качестве шумоизоляцииминераловатный утеплитель толщиной 50 мм); из "сэндвич"-панелей толщиной 100 мм.Технические помещения в АБК разделены перегородками из газобетонных блоков марки D 500.

Фундаменты
Фундаменты здания столбчатые отдельно стоящие, под металлические колонны.Фундаменты запроектированы монолитные столбчатые на естественном основании. Все фундаменты запроектированы из бетона класса В20, F75. Фундаменты выполнять по бетонной подготовке В7.5 толщиной 100мм.Поверхности фундаментов, соприкасающихся с грунтом подлежат обмазке холодной битумной мастикой "Техномаст" ТУ 5775-018-17925162-2004 за два раза.

Кровля

Производственная зона :
- Профнастил СКН157-800-0,9;
- Пароизоляция - слой пленки ПВХ низкого давления;
- Утеплитель ТЕХНОРУФ Н30 (g115 кг/м3)- 80мм (группа горючести НГ);
- Утеплитель ТЕХНОРУФ В60 (g190 кг/м3)- 40мм (группа горючести НГ);
- Гидроизоляционное покрытие - 1 слой Мембрана ПВХ ECOPLAST

Пристроенный административно-бытовой корпус:
- Профнастил СКН157-800-1,0;
- Пароизоляция - слой пленки ПВХ низкого давления;
- Утеплитель ТЕХНОРУФ Н30 (g115 кг/м3)- 110мм (группа горючести НГ);
- Утеплитель ТЕХНОРУФ В60 (g190 кг/м3)- 40мм (группа горючести НГ);
- Гидроизоляционное покрытие - Гидроизоляционное покрытие - 1 слой Мембрана ПВХ ECOPLAST V-RP (РП1 Г2) -1,2 мм

Перекрытия
В АБК плиты перекрытия предусмотрены монолитные по стальному профилированному настилу, который играет роль несъемной опалубки.

Заполнение проемов
В производственной и части здания устанавливаются ленточное остекление, по три окна в модуле 6,0м с однокамерным стеклопакетом. АБК по периметру выполнено из структурного остекления. В помещениях здания, в зависимости от назначения помещений, устанавливаются следующие типы дверей:
- металлические;
- противопожарные двери (предел огнестойкости EI 30);
- противопожарные двери (предел огнестойкости EI 15);
- ПВХ без остекления дверного полотна;
- из алюминиевого профиля с остеклением дверного полотна.;

В здании производства устанавливаются подъёмно-секционные ворота;

Отделка помещений

Отделка помещений: полы производственных цехов, служебных и бытовых помещений в них «Маster TOP» по ж/б плите В25 толщиной 200 мм. Колонны цехов и АБК покрываются краской. Стены пожарного поста и медпункта покрываются краской. Покрытие полов - полукоммерческий линолеум. Потолок для этих помещений выполняется подвесной из съемных плит "Армстронг".

Стены и потолок обеденного зала покрываются краской. Стены пищеблока облицовываются керамической плиткой на высоту не менее 1,5 м. Полы пищеблока и обеденного зала выполняются из керамогранита. Стены и пол во влажных помещениях - с/у и душевых облицевать керамогранитом, потолки выполняются из реек. В коридорах, тамбурах, вестибюле и лестничных клетках пол выполнить из керамогранита, потолок и стены покрываются моющейся водоэмульсионной краской.

Стены и потолки раздевалок покрываются краской. Полы раздевалок выполняются из керамогранита. Стены и потолок подсобных помещений покрываются краской, полы в них из керамогранита. Стены офисных помещений и переговорной покрываются краской. Покрытие полов - полукоммерческий линолеум. Потолок для этих помещений выполняется подвесной из съемных плит "Армстронг".
