1. Специальность: ПГС (Промышленное и гражданское строительство).

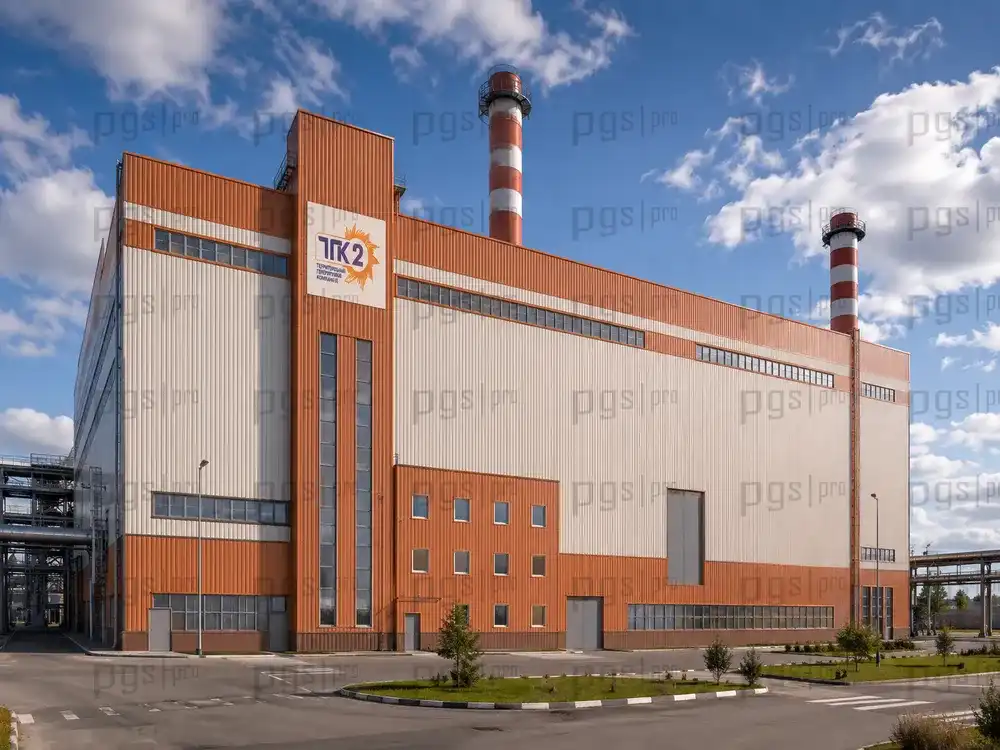

2. Тема дипломного проекта: корпус ТЭЦ в городе Вологда.

3. Дополнительные характеристики: В помещении турбинного отделения расположена газотурбинная установка (ГТУ) и паротурбинная установка (ПТУ). В помещении котельного отделения располагаются котел-утилизатор.

4. Конструктивные решения:
- Схема здания: каркас зданий из металлоконструкций заводского изготовления на болтовых соединениях и на сварке;
- Фундамент: под колонны – свайный с монолитным ростверком;
- Наружные стены: трехслойные «Сэндвич» панели;
- Перекрытие: монолитные железобетонные по несъемной опалубке;
- Кровля: двухскатная.

5. Габаритные размеры здания:
Длина: 78,0 м;
Ширина: 60,0 м;
Высота: 36,0 м.

6. Расчет конструкций: в программном комплексе «Lira 9.2».

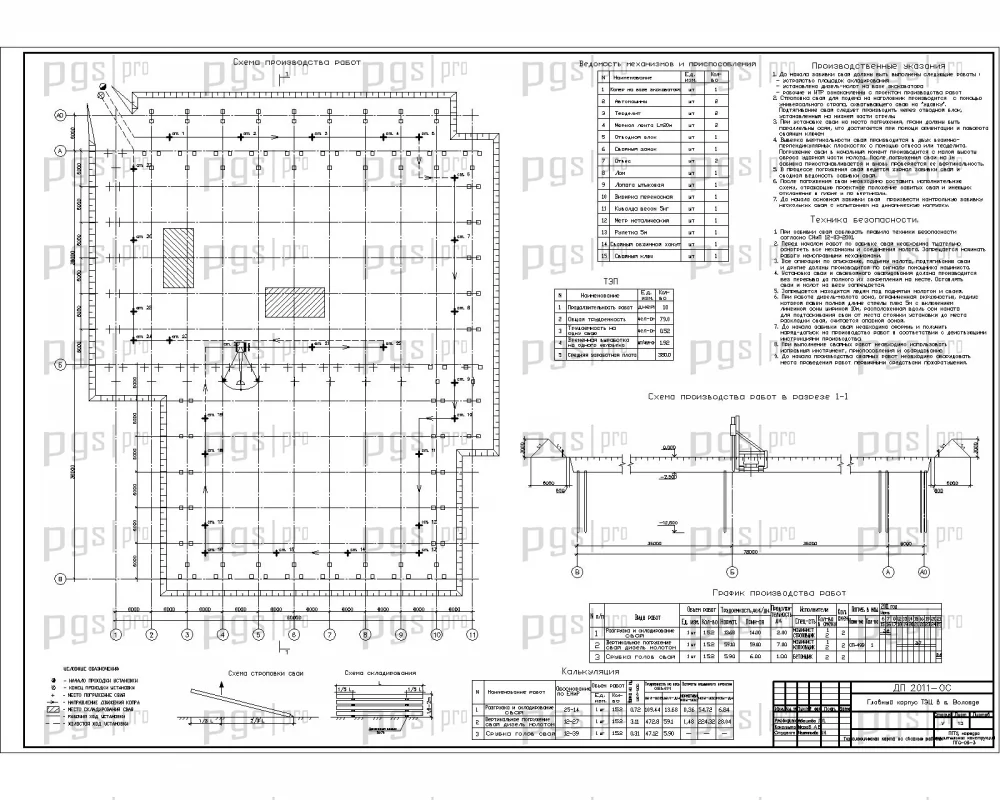

7. Технологическая карта на свайные работы.

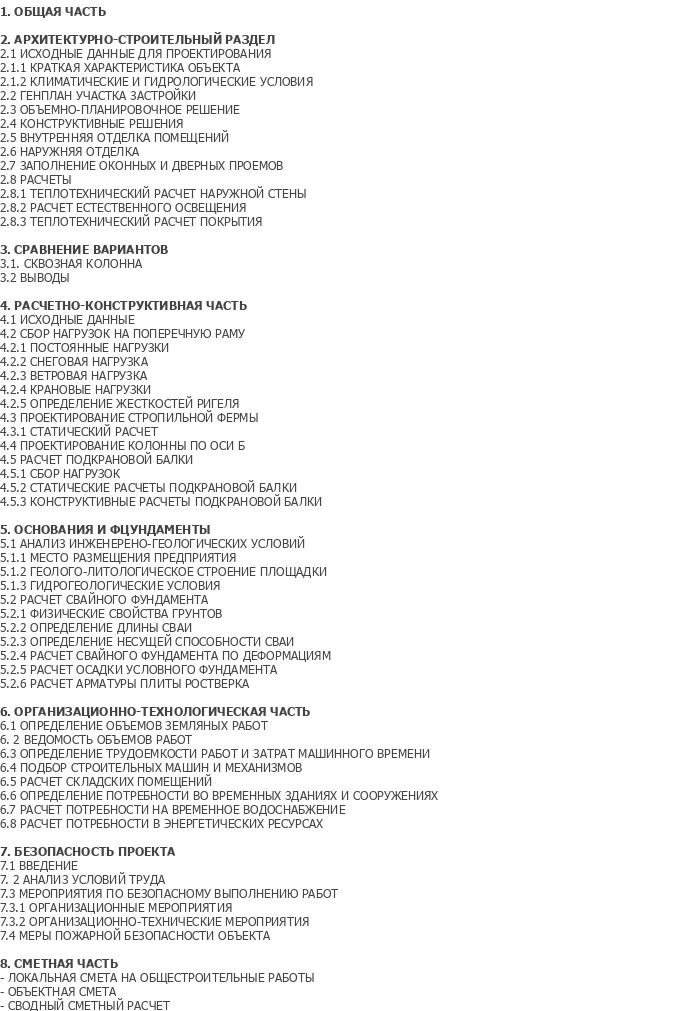

8. Объем дипломной работы ПГС:
- 12 листов чертежей dwg (AutoCAD);
- 111 листов пояснительной записки «Word» и «Exсel».

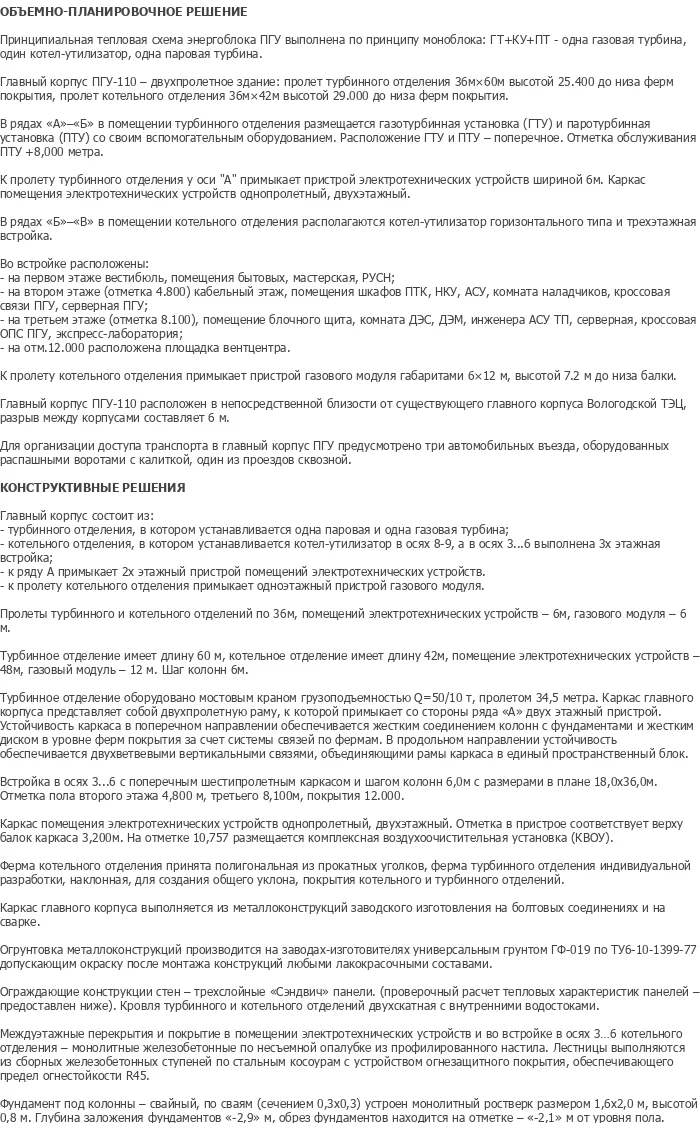

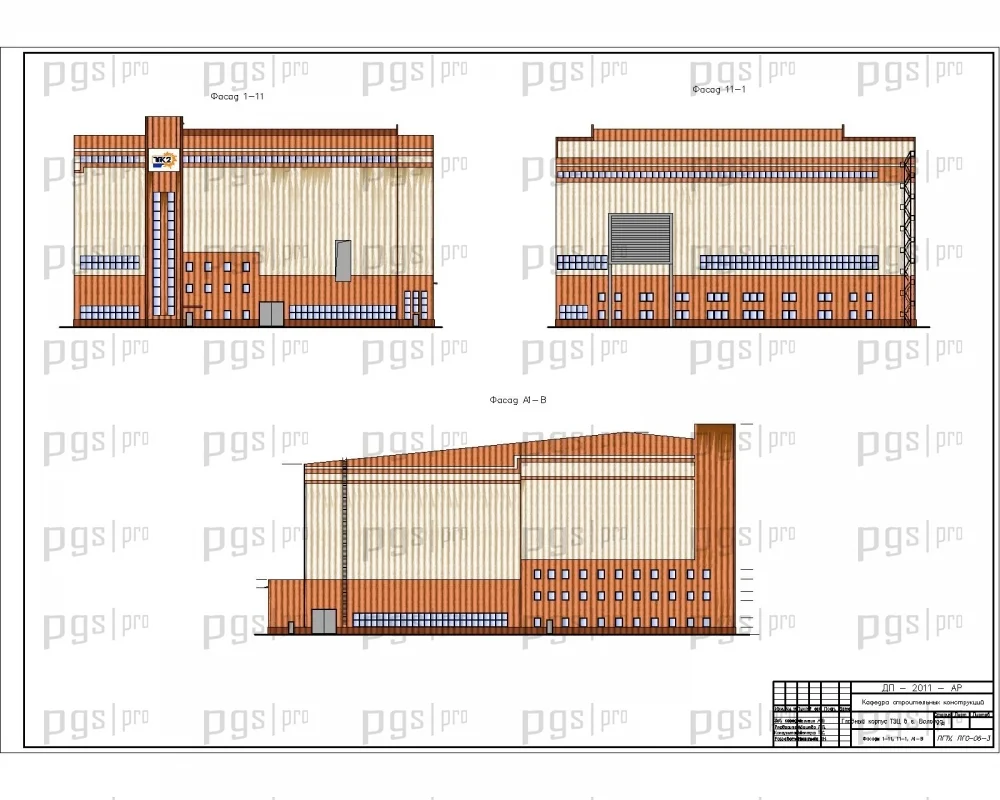

ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ

Принципиальная тепловая схема энергоблока ПГУ выполнена по принципу моноблока: ГТ+КУ+ПТ - одна газовая турбина, один котел-утилизатор, одна паровая турбина.

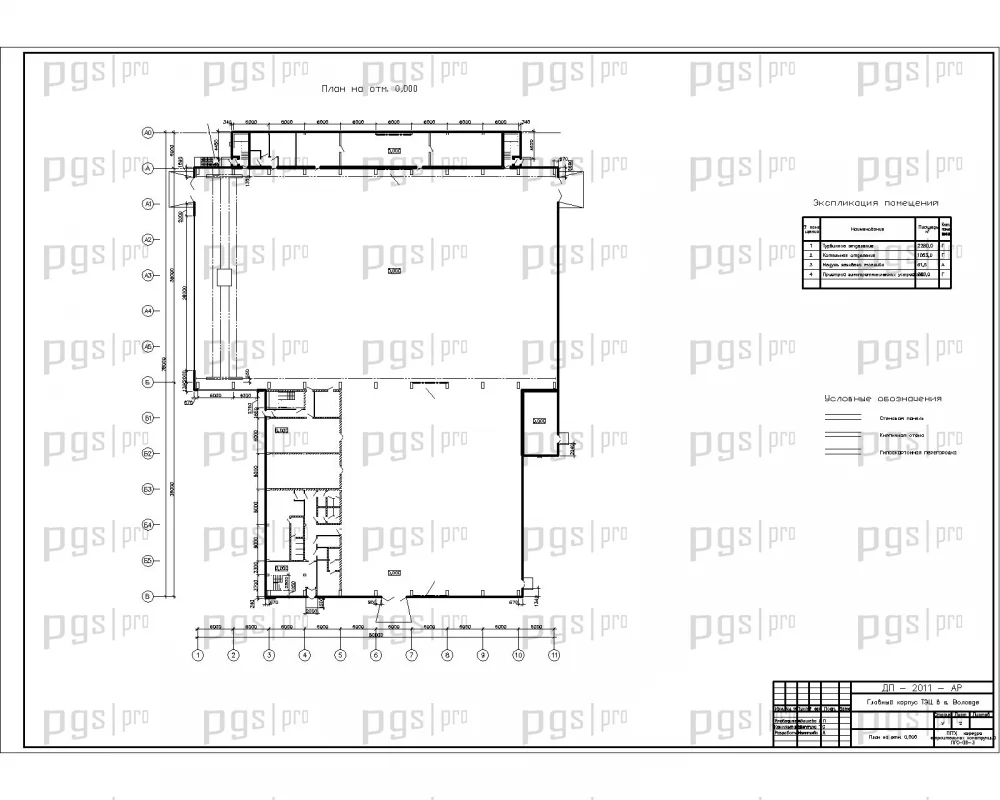

Главный корпус ПГУ-110 – двухпролетное здание: пролет турбинного отделения 36м×60м высотой 25.400 до низа ферм покрытия, пролет котельного отделения 36м×42м высотой 29.000 до низа ферм покрытия.

В рядах «А»–«Б» в помещении турбинного отделения размещается газотурбинная установка (ГТУ) и паротурбинная установка (ПТУ) со своим вспомогательным оборудованием. Расположение ГТУ и ПТУ – поперечное. Отметка обслуживания ПТУ +8,000 метра.

К пролету турбинного отделения у оси "А" примыкает пристрой электротехнических устройств шириной 6м. Каркас помещения электротехнических устройств однопролетный, двухэтажный.

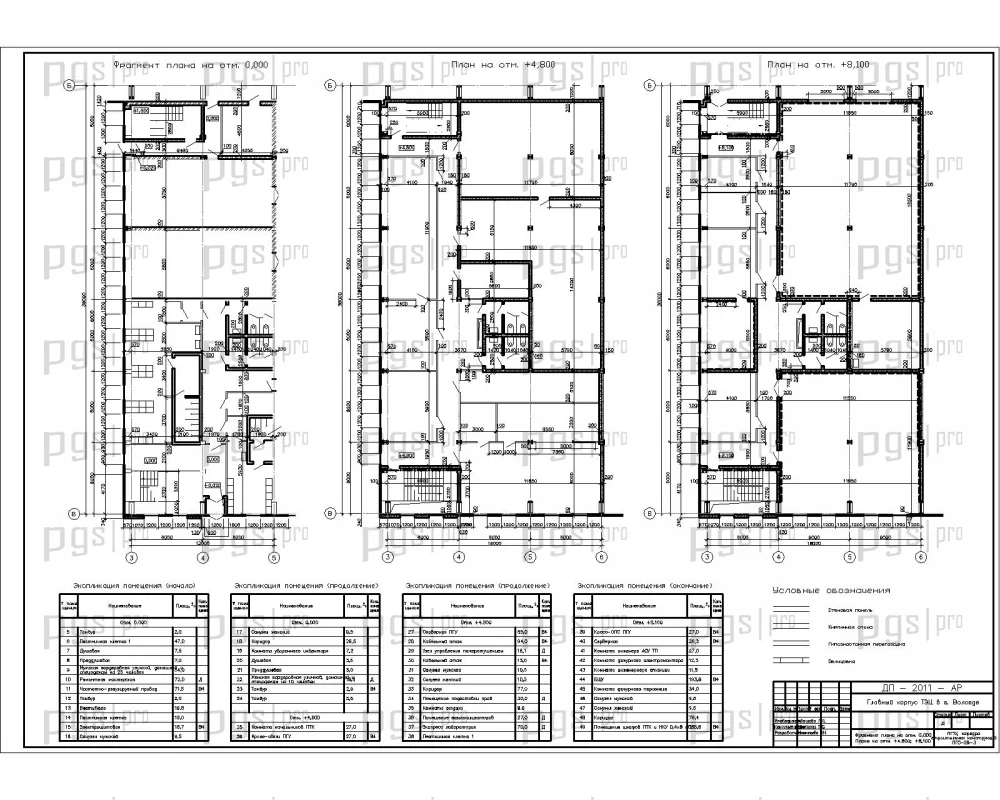

В рядах «Б»–«В» в помещении котельного отделения располагаются котел-утилизатор горизонтального типа и трехэтажная встройка.

Во встройке расположены:
- на первом этаже вестибюль, помещения бытовых, мастерская, РУСН;
- на втором этаже (отметка 4.800) кабельный этаж, помещения шкафов ПТК, НКУ, АСУ, комната наладчиков, кроссовая связи ПГУ, серверная ПГУ;
- на третьем этаже (отметка 8.100), помещение блочного щита, комната ДЭС, ДЭМ, инженера АСУ ТП, серверная, кроссовая ОПС ПГУ, экспресс-лаборатория;
- на отм.12.000 расположена площадка вентцентра.

К пролету котельного отделения примыкает пристрой газового модуля габаритами 6×12 м, высотой 7.2 м до низа балки.

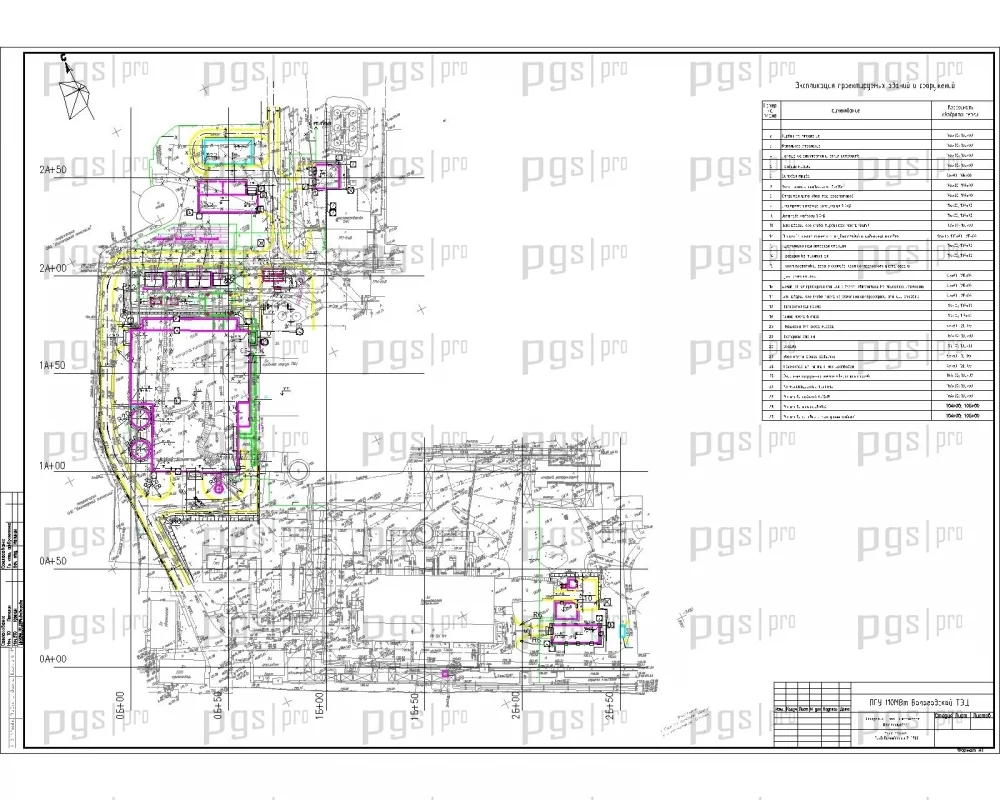

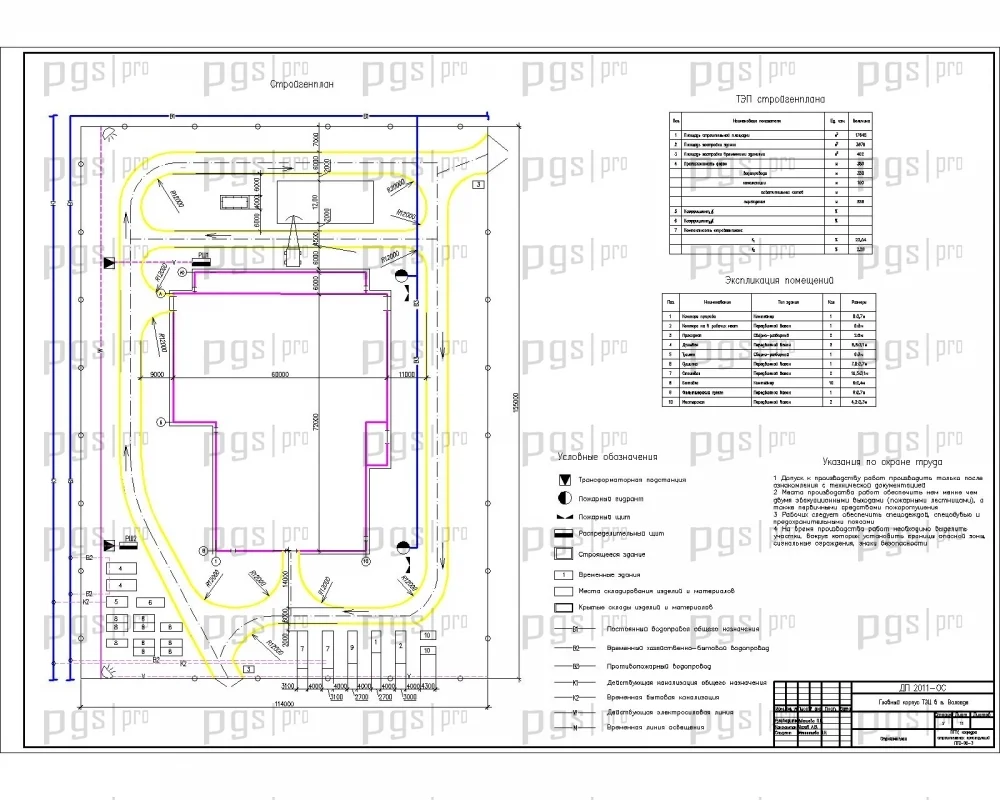

Главный корпус ПГУ-110 расположен в непосредственной близости от существующего главного корпуса Вологодской ТЭЦ, разрыв между корпусами составляет 6 м.

Для организации доступа транспорта в главный корпус ПГУ предусмотрено три автомобильных въезда, оборудованных распашными воротами с калиткой, один из проездов сквозной.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Главный корпус состоит из:
- турбинного отделения, в котором устанавливается одна паровая и одна газовая турбина;
- котельного отделения, в котором устанавливается котел-утилизатор в осях 8-9, а в осях 3...6 выполнена 3х этажная встройка;
- к ряду А примыкает 2х этажный пристрой помещений электротехнических устройств.
- к пролету котельного отделения примыкает одноэтажный пристрой газового модуля.

Пролеты турбинного и котельного отделений по 36м, помещений электротехнических устройств – 6м, газового модуля – 6 м.

Турбинное отделение имеет длину 60 м, котельное отделение имеет длину 42м, помещение электротехнических устройств – 48м, газовый модуль – 12 м. Шаг колонн 6м.

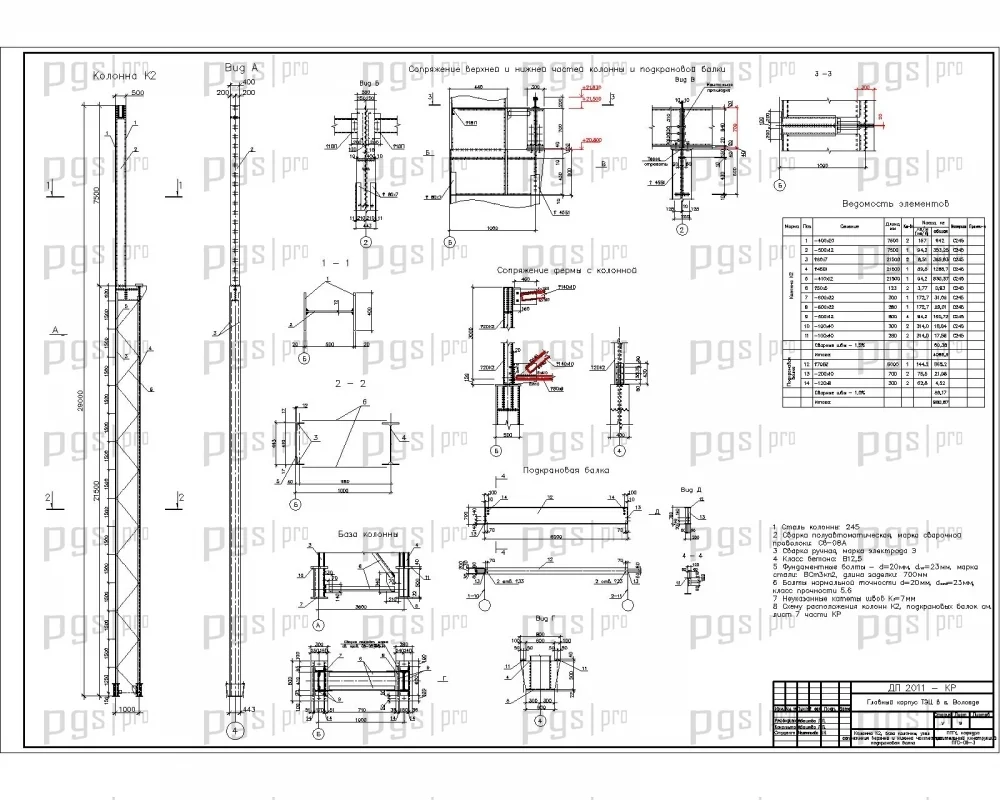

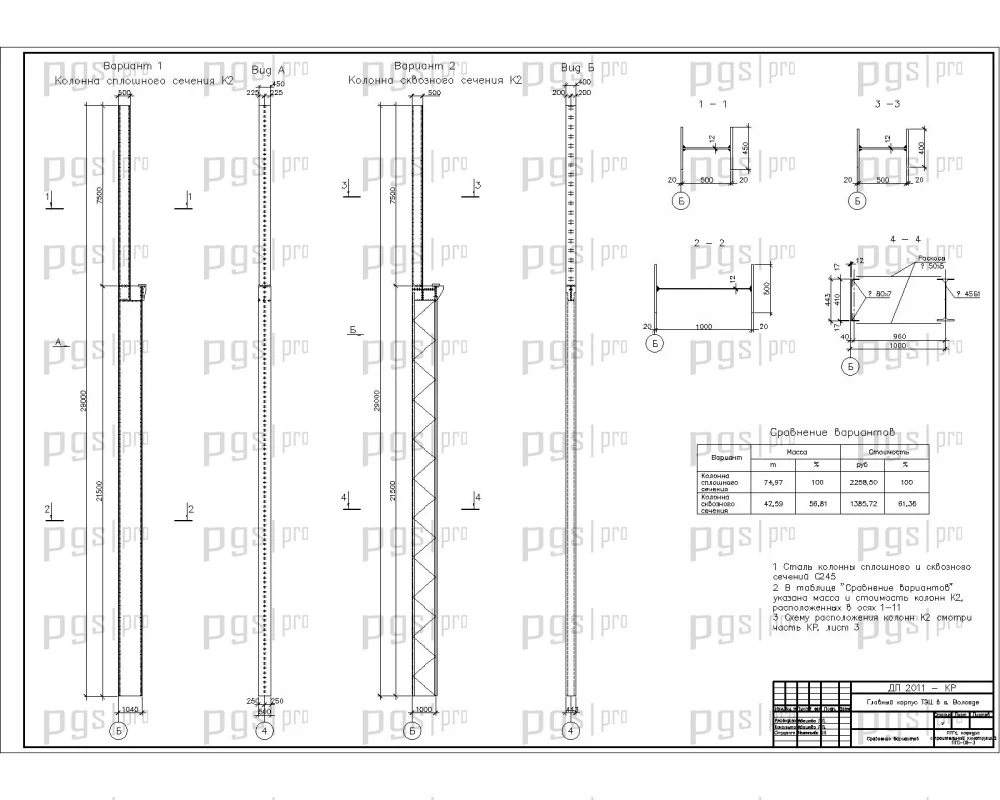

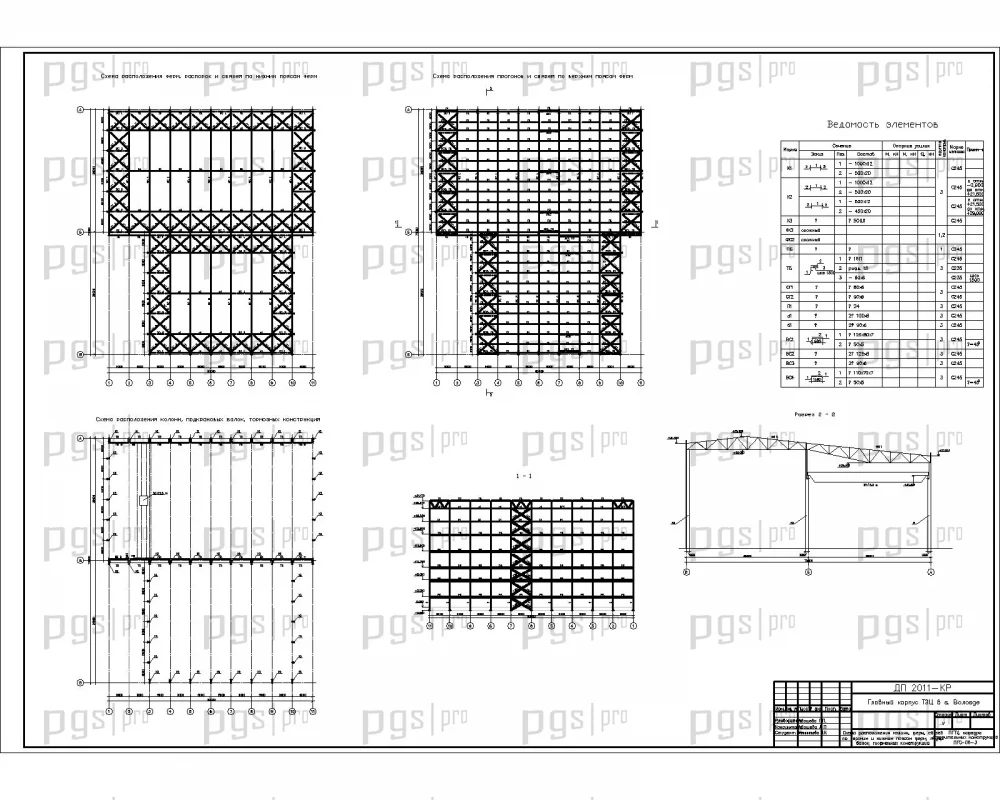

Турбинное отделение оборудовано мостовым краном грузоподъемностью Q=50/10 т, пролетом 34,5 метра. Каркас главного корпуса представляет собой двухпролетную раму, к которой примыкает со стороны ряда «А» двух этажный пристрой. Устойчивость каркаса в поперечном направлении обеспечивается жестким соединением колонн с фундаментами и жестким диском в уровне ферм покрытия за счет системы связей по фермам. В продольном направлении устойчивость обеспечивается двухветвевыми вертикальными связями, объединяющими рамы каркаса в единый пространственный блок.

Встройка в осях 3...6 с поперечным шестипролетным каркасом и шагом колонн 6,0м с размерами в плане 18,0х36,0м. Отметка пола второго этажа 4,800 м, третьего 8,100м, покрытия 12.000.

Каркас помещения электротехнических устройств однопролетный, двухэтажный. Отметка в пристрое соответствует верху балок каркаса 3,200м. На отметке 10,757 размещается комплексная воздухоочистительная установка (КВОУ).

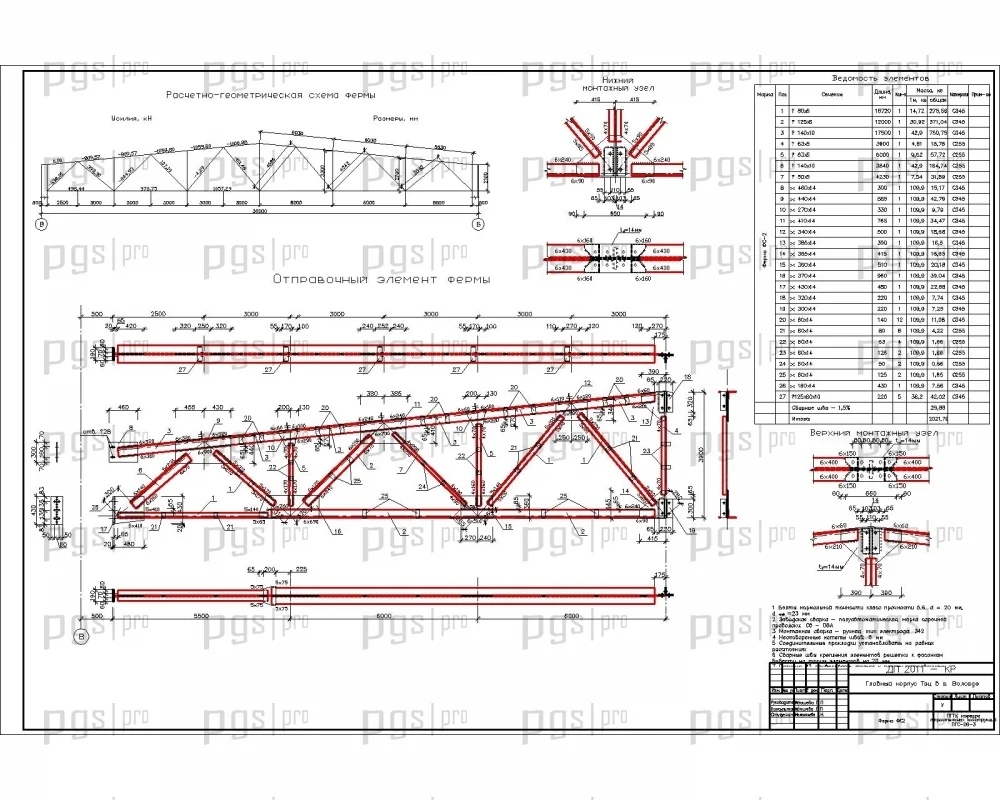

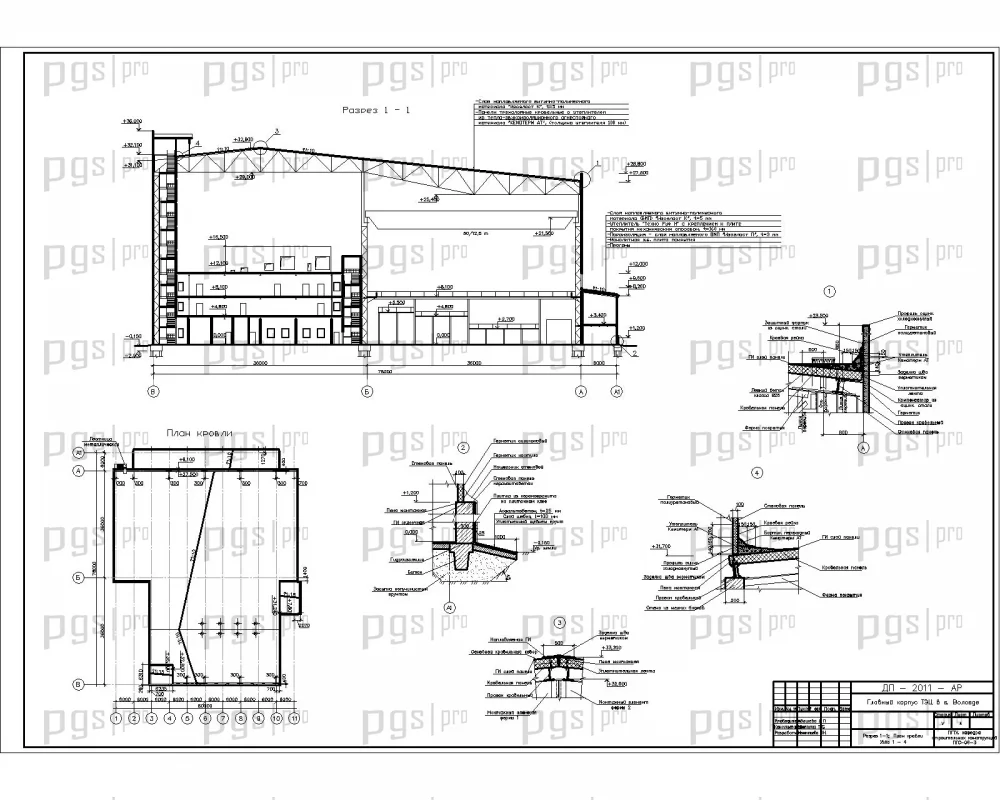

Ферма котельного отделения принята полигональная из прокатных уголков, ферма турбинного отделения индивидуальной разработки, наклонная, для создания общего уклона, покрытия котельного и турбинного отделений.

Каркас главного корпуса выполняется из металлоконструкций заводского изготовления на болтовых соединениях и на сварке.

Огрунтовка металлоконструкций производится на заводах-изготовителях универсальным грунтом ГФ-019 по ТУ6-10-1399-77 допускающим окраску после монтажа конструкций любыми лакокрасочными составами.

Ограждающие конструкции стен – трехслойные «Сэндвич» панели. (проверочный расчет тепловых характеристик панелей – предоставлен ниже). Кровля турбинного и котельного отделений двухскатная с внутренними водостоками.

Междуэтажные перекрытия и покрытие в помещении электротехнических устройств и во встройке в осях 3…6 котельного отделения – монолитные железобетонные по несъемной опалубке из профилированного настила. Лестницы выполняются из сборных железобетонных ступеней по стальным косоурам с устройством огнезащитного покрытия, обеспечивающего предел огнестойкости R45.

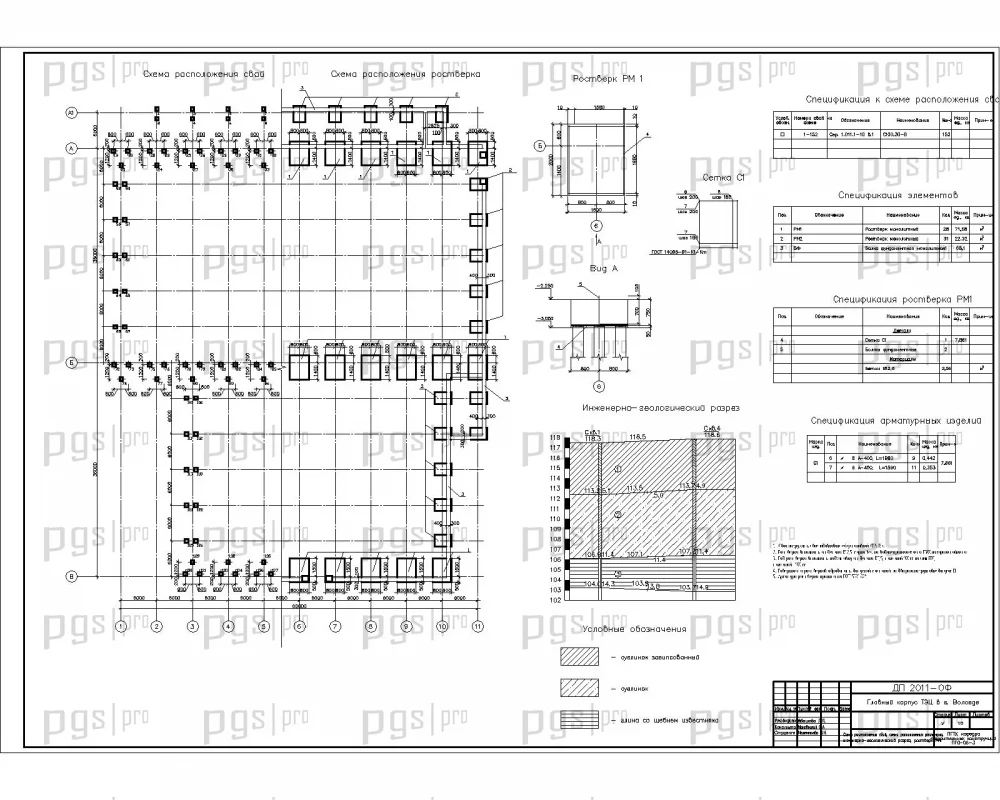

Фундамент под колонны – свайный, по сваям (сечением 0,3х0,3) устроен монолитный ростверк размером 1,6х2,0 м, высотой 0,8 м. Глубина заложения фундаментов «-2,9» м, обрез фундаментов находится на отметке – «-2,1» м от уровня пола.
