Диплом №5014 "Реконструкция производственного корпуса в г. Санкт-Петербург"

Проектируемый объект — реконструкция существующего пятиэтажного производственного корпуса под склад строительных материалов в городе Санкт-Петербург. Данный шаблон проекта разработан с учётом современных требований к складской логистике и демонстрирует комплексный подход к переустройству промышленного здания в складское. Основная идея реконструкции — сохранение несущей способности существующих конструкций при одновременном изменении функционального назначения и устройстве современных инженерных систем.

Здание имеет габаритные размеры 60 × 24 м при высоте 36 м и представляет собой пятиэтажное сооружение с полным каркасом из сборных железобетонных элементов. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающим реконструкцию промышленных зданий, а также специалистам по проектированию складских комплексов. Если вы ищете, где купить проект или скачать проект по направлению реконструкции — диплом №5014 предлагает полный комплект документации по доступной цене.

Реконструкция предусматривает устройство кустовых свай с монолитным железобетонным ростверком, замену наружных ограждений на трёхслойные сэндвич-панели, устройство ребристых железобетонных плит перекрытия и покрытия, монтаж предварительно напряжённых железобетонных сегментных ферм длиной 24 метра, устройство плоской рулонной кровли. Расчёт конструкций выполнен ручным способом, что обеспечивает детальную проработку каждого несущего элемента.

Здание пятиэтажное с габаритными размерами 60 × 24 м и высотой 36 м. Архитектурный облик формируется регулярным ритмом оконных проёмов и строгой геометрией фасадов, характерной для промышленной архитектуры. Фасады выполнены с применением трёхслойных сэндвич-панелей, обеспечивающих современный внешний вид и необходимую теплозащиту. Планировочное решение типового этажа предусматривает открытое складское пространство с возможностью размещения стеллажных систем для хранения строительных материалов.

Первый этаж спроектирован с учётом размещения приёмно-отгрузочной зоны и административно-бытовых помещений. Типовые этажи представлены двумя вариантами планировочных решений для оптимизации складских процессов. Вертикальная связь осуществляется посредством лестничных клеток и грузового лифта. Кровля плоская с организованным водостоком, что позволяет использовать её для размещения технологического оборудования.

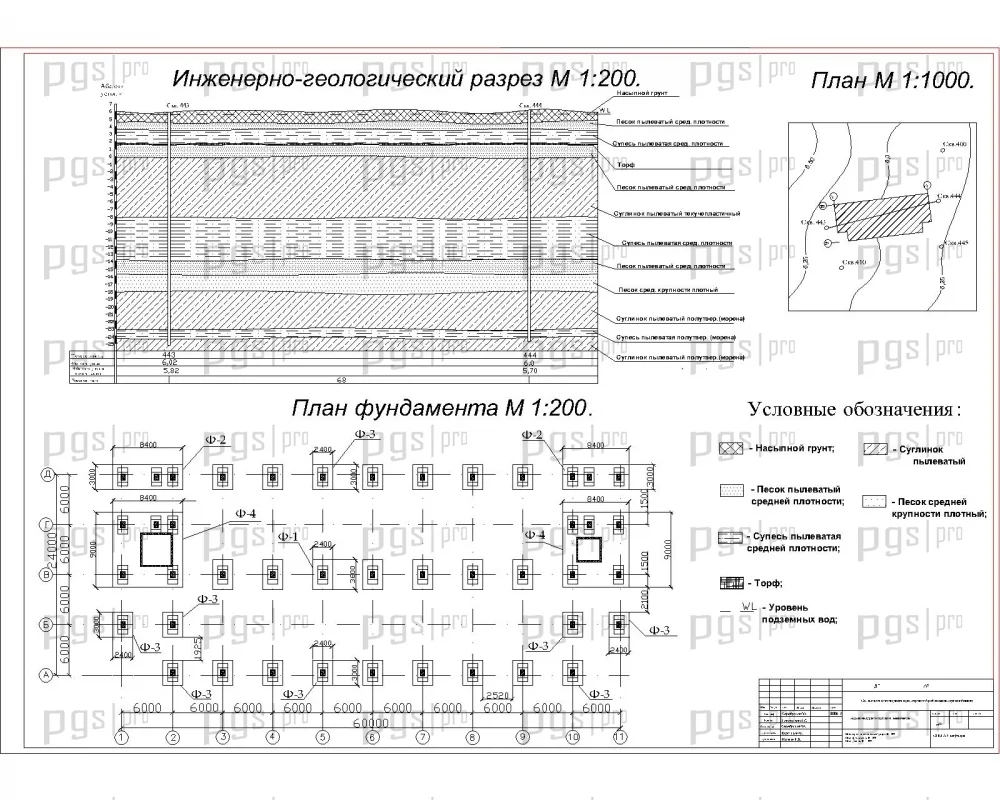

Инженерно-геологический разрез и план фундамента детально отражают геологические условия участка строительства в Санкт-Петербурге. План кровли включает размещение вентиляционных выходов и технологических люков. Конструктивные узлы детально проработаны на отдельных листах графической части.

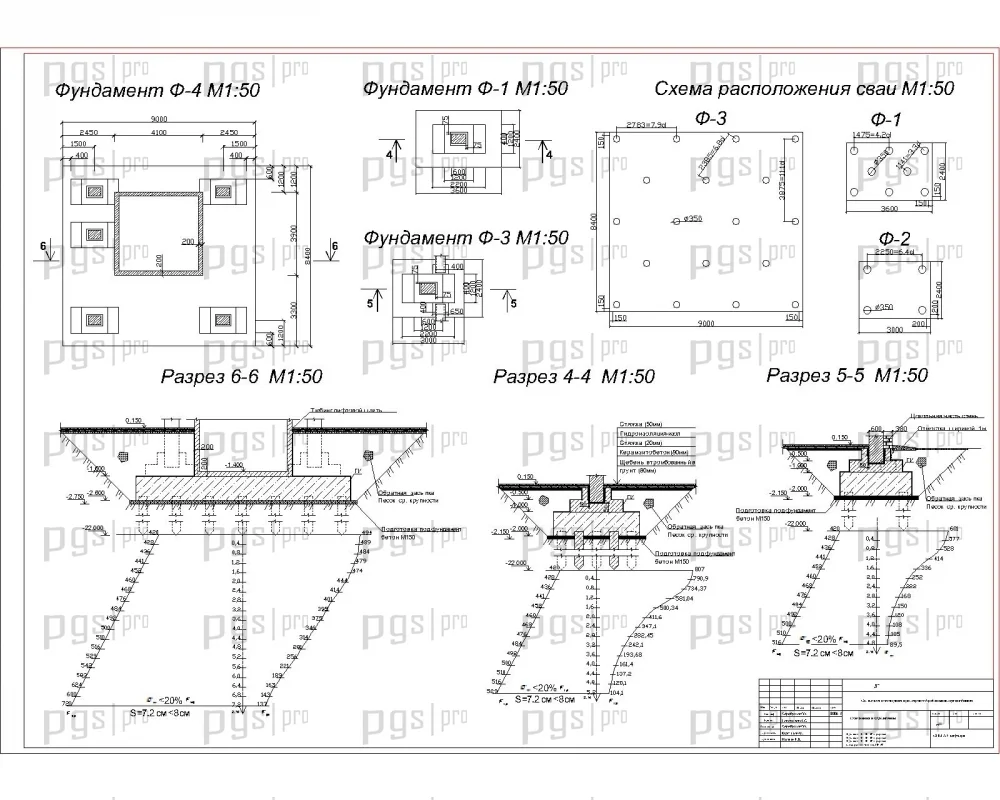

Конструктивная схема здания — полный каркас из сборных железобетонных элементов. Фундамент выполнен в виде кустов свай, объединённых монолитным железобетонным ростверком. Под шахту лифта предусмотрен отдельный куст свай. Сваи обеспечивают надёжную опору на грунтовое основание в условиях Санкт-Петербурга с его сложными инженерно-геологическими условиями.

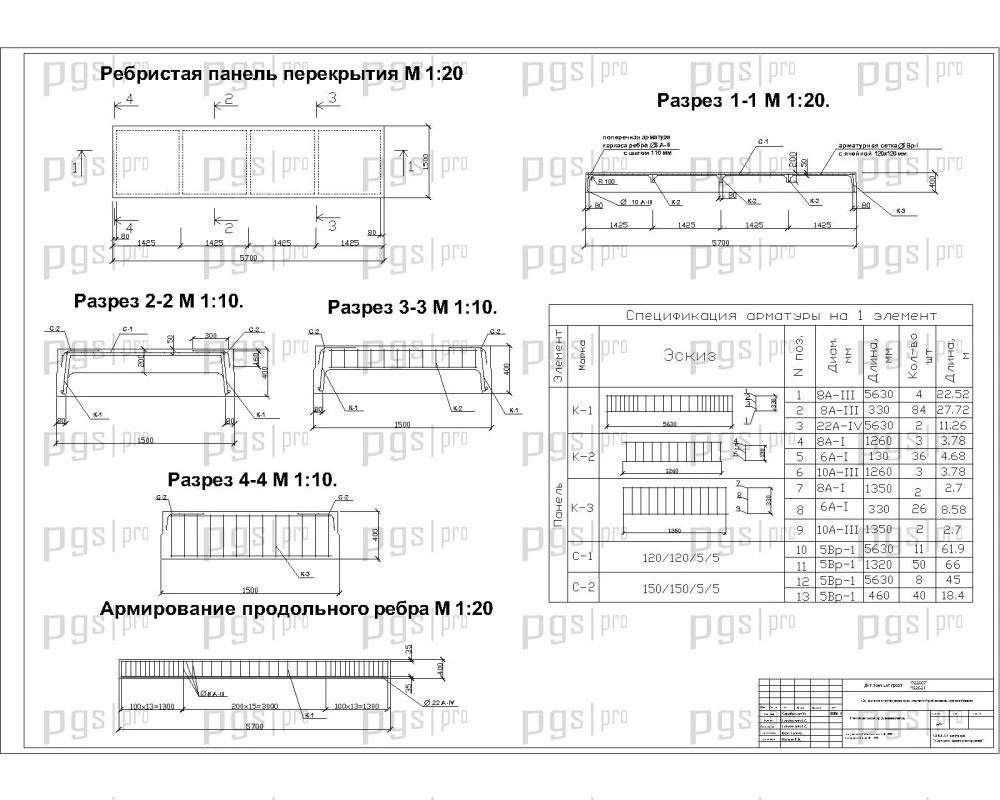

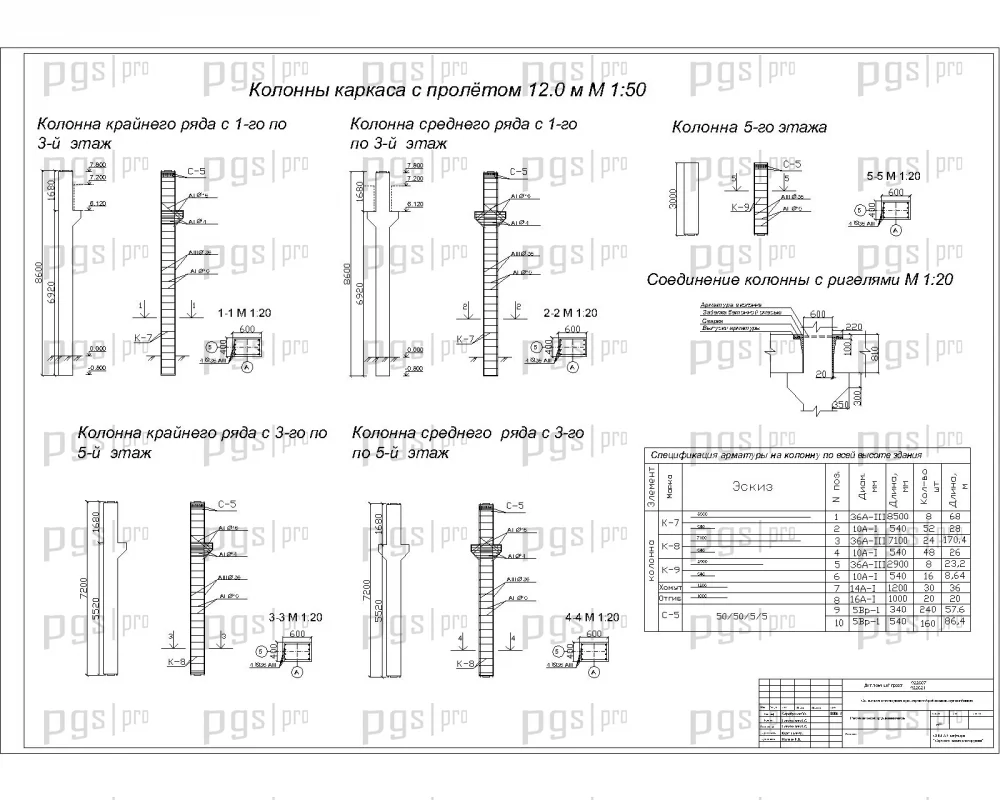

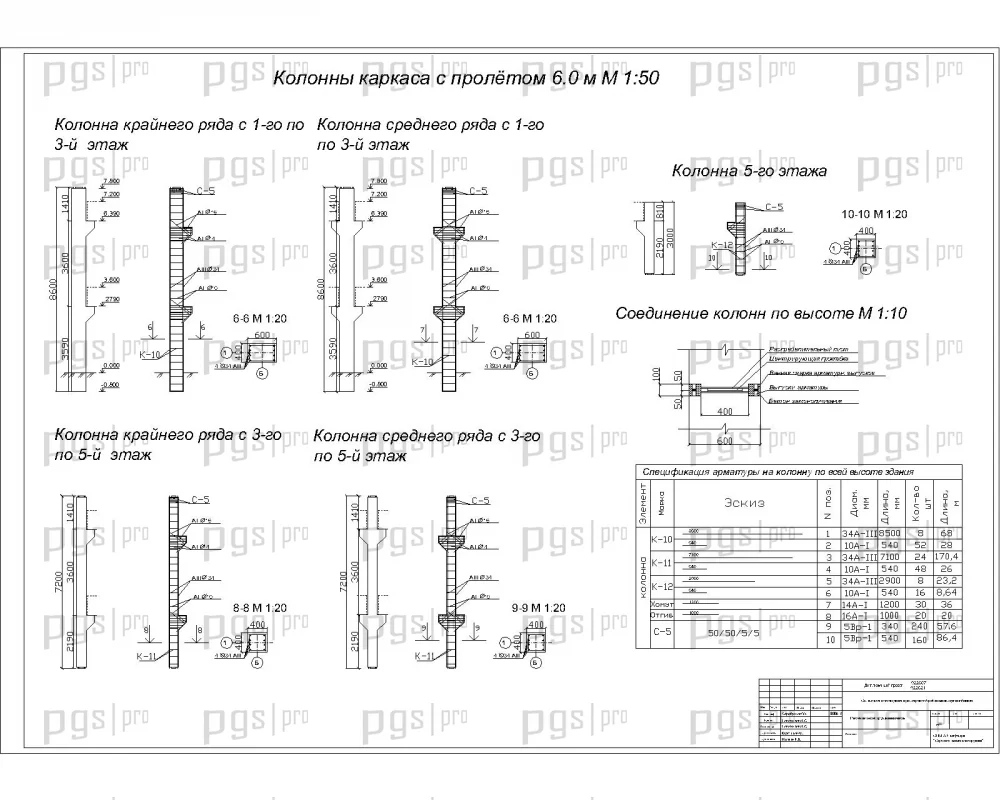

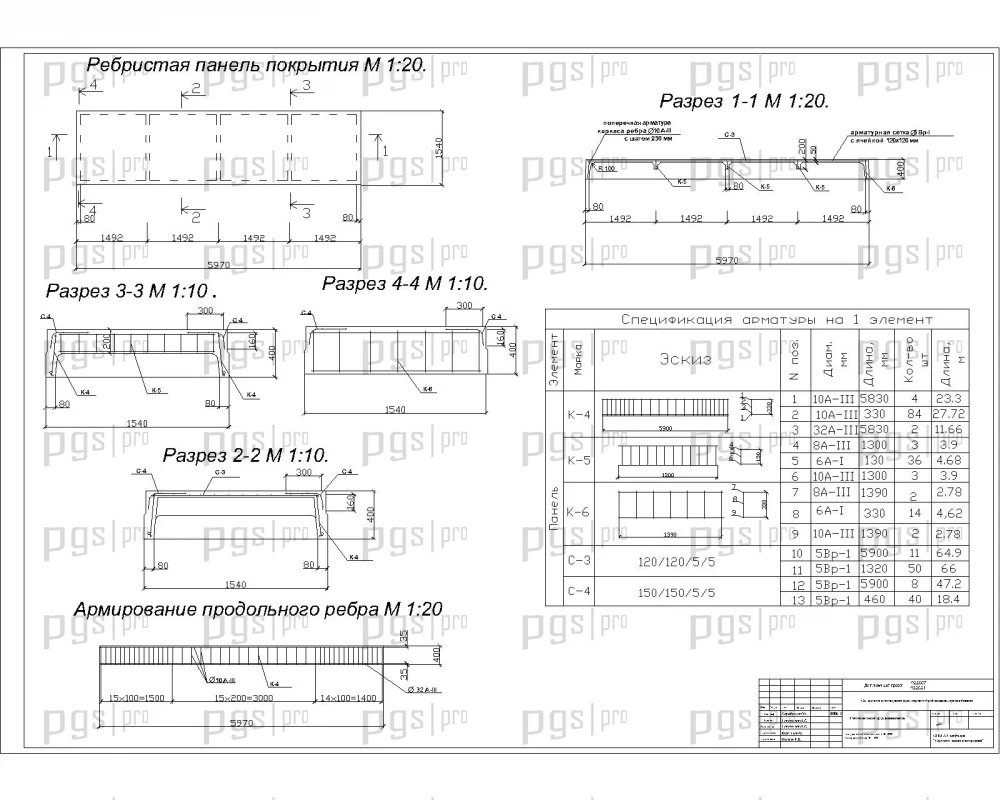

Колонны составные на высоту этажа с консольными уширениями на уровне перекрытия, на которые опираются ригели. Предусмотрены колонны каркаса с пролётом 12,0 м и 6,0 м. Наружные стены выполнены из трёхслойных сэндвич-панелей размером 6×1,2×0,1 метра, обеспечивающих теплозащиту и звукоизоляцию. Перекрытие и покрытие выполнены из ребристых железобетонных плит, обеспечивающих необходимую несущую способность для складских нагрузок.

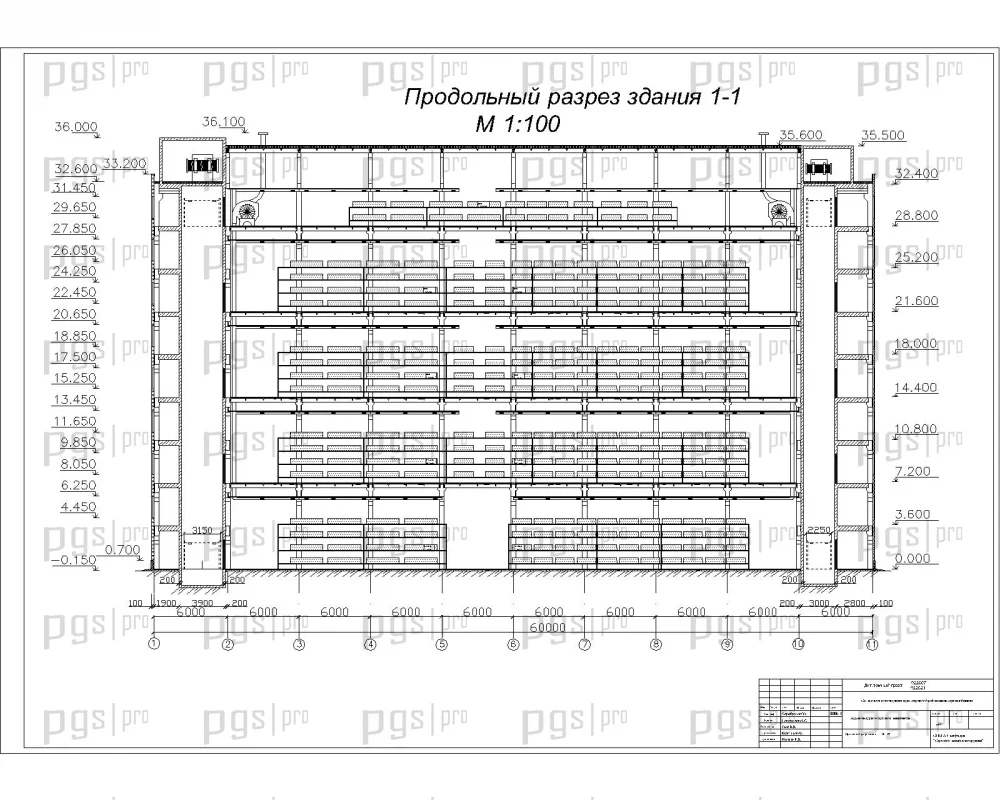

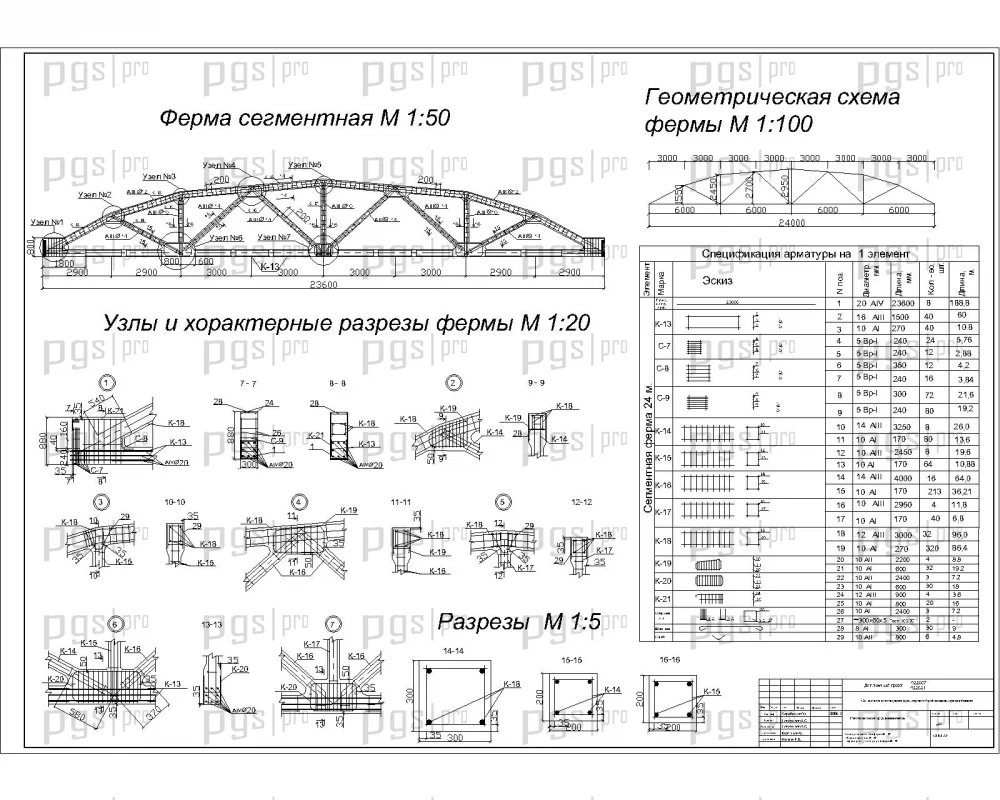

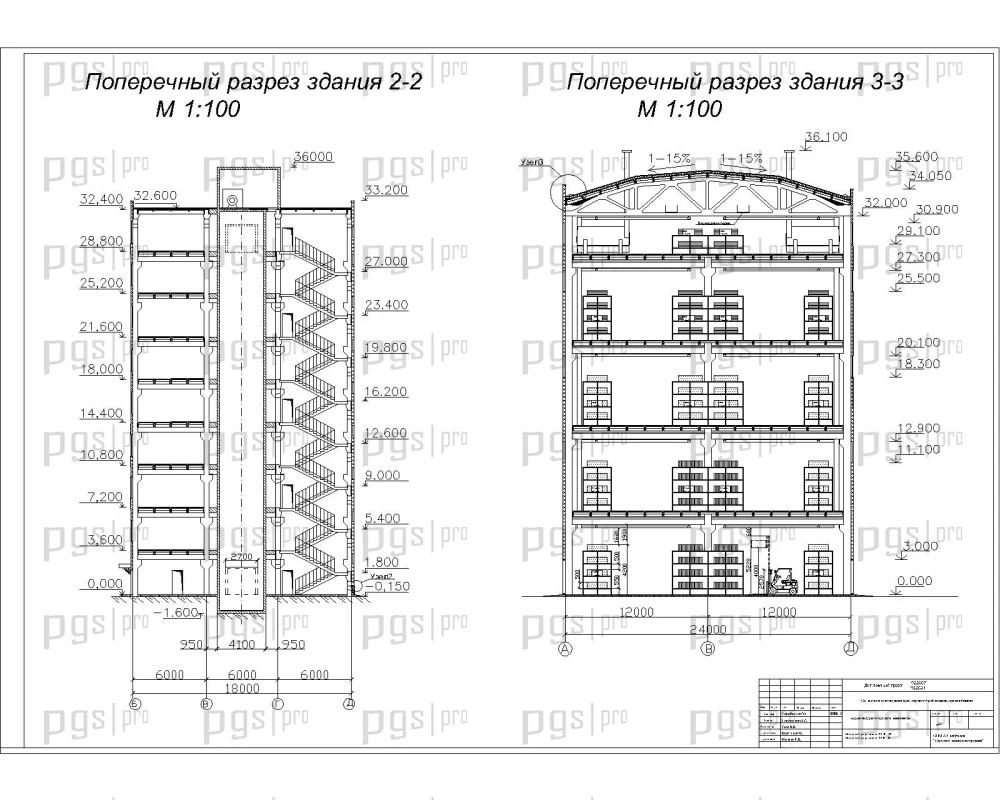

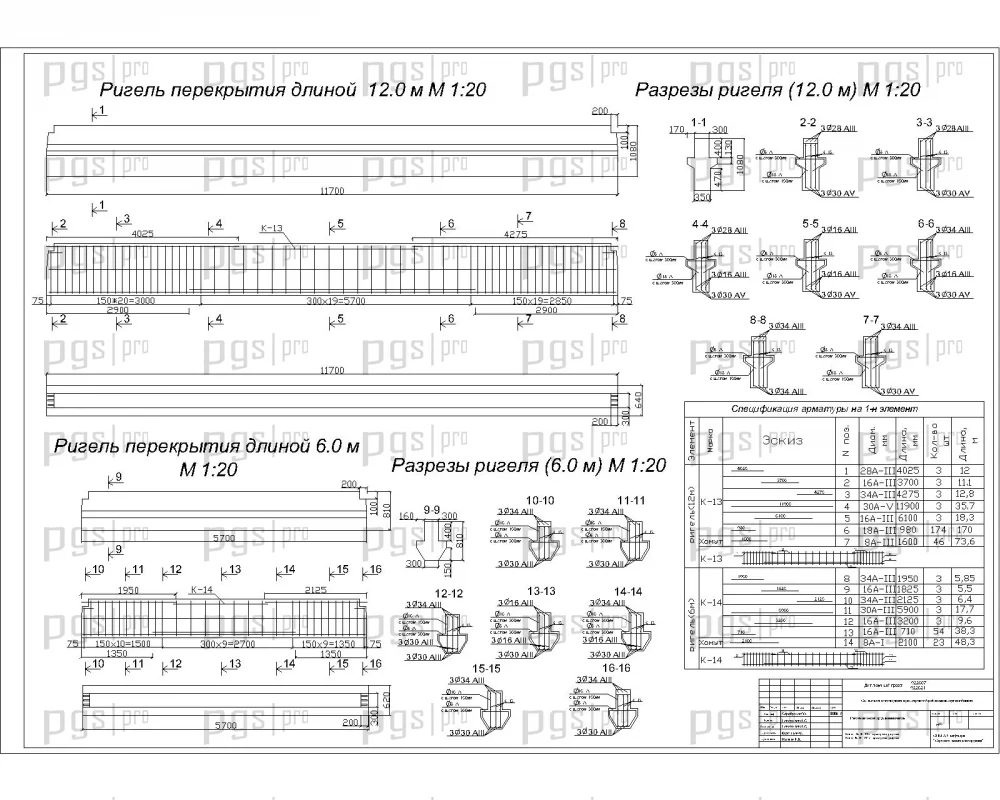

Фермы — железобетонные предварительно напряжённые длиной 24 метра. Ригели пролётом 6 и 12 м с характерными разрезами детально представлены на чертежах. Расчёт конструкций включает сбор нагрузок, поверочные расчёты рамы пролётом 6 м и 12 м, расчёт плиты покрытия, плиты перекрытия, расчёт железобетонной сегментной фермы. Армирование элементов детально представлено на чертежах графической части.

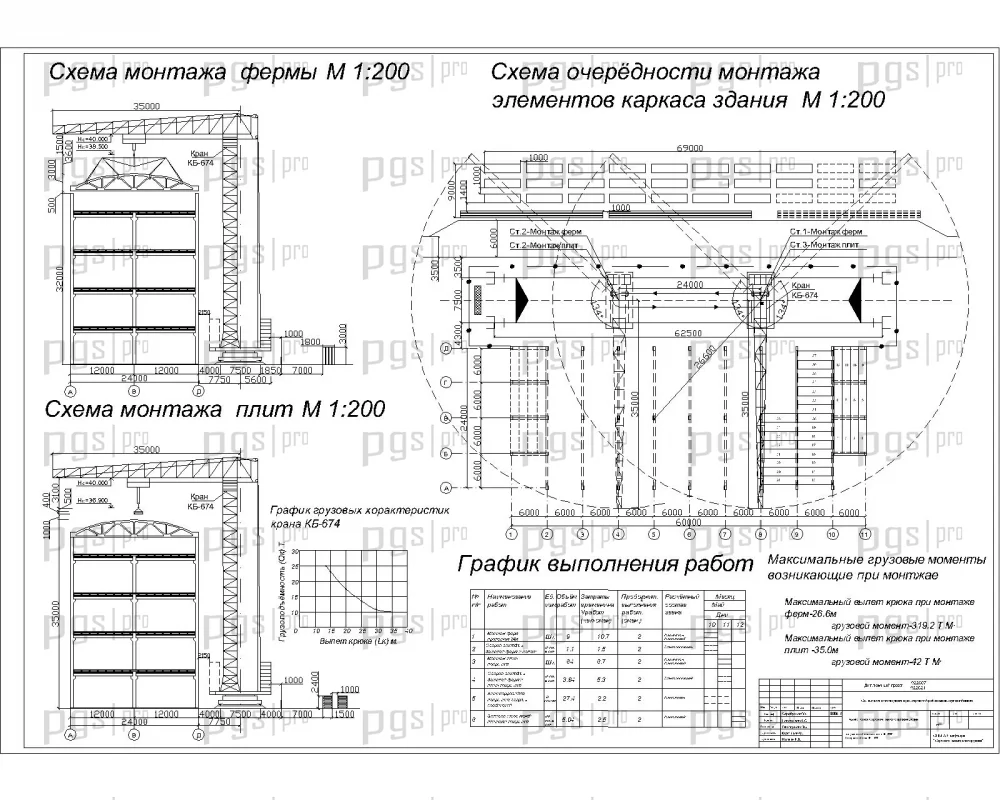

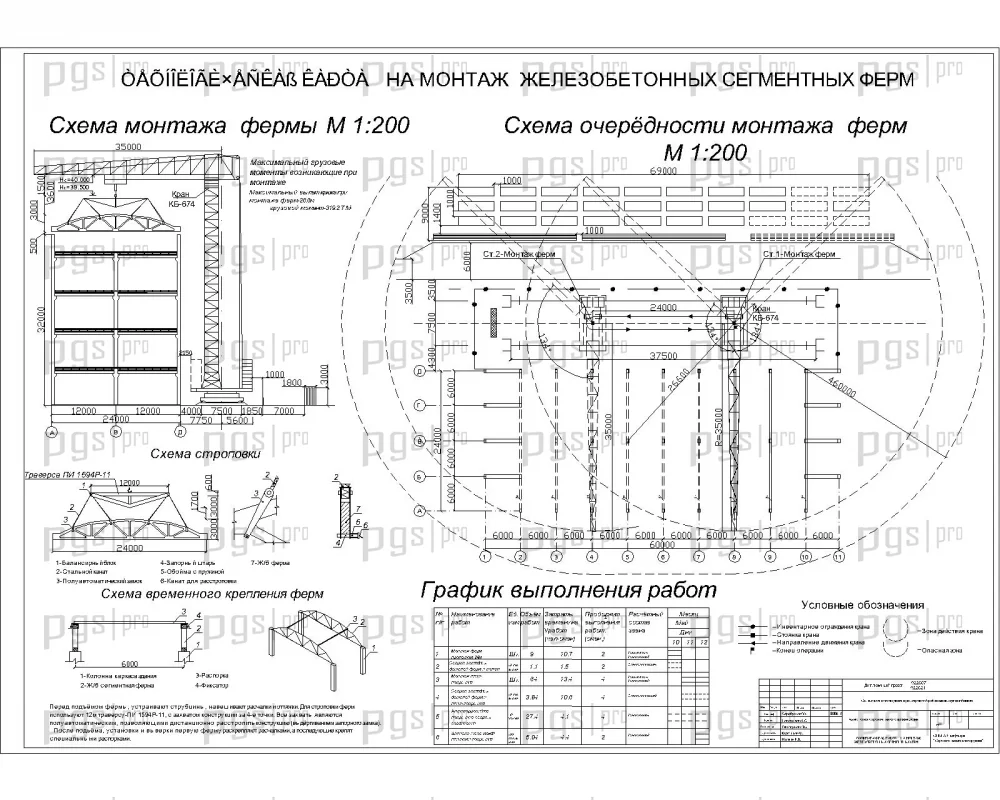

Расчёт конструкций выполнен ручным способом, что обеспечивает детальную проработку каждого несущего элемента и соответствует требованиям вузовской подготовки по специальности ПГС. В проекте разработаны три технологические карты: на монтаж плит покрытия, на монтаж железобетонных сегментных ферм и на устройство кровли из наплавляемого рулонного материала Изопласт.

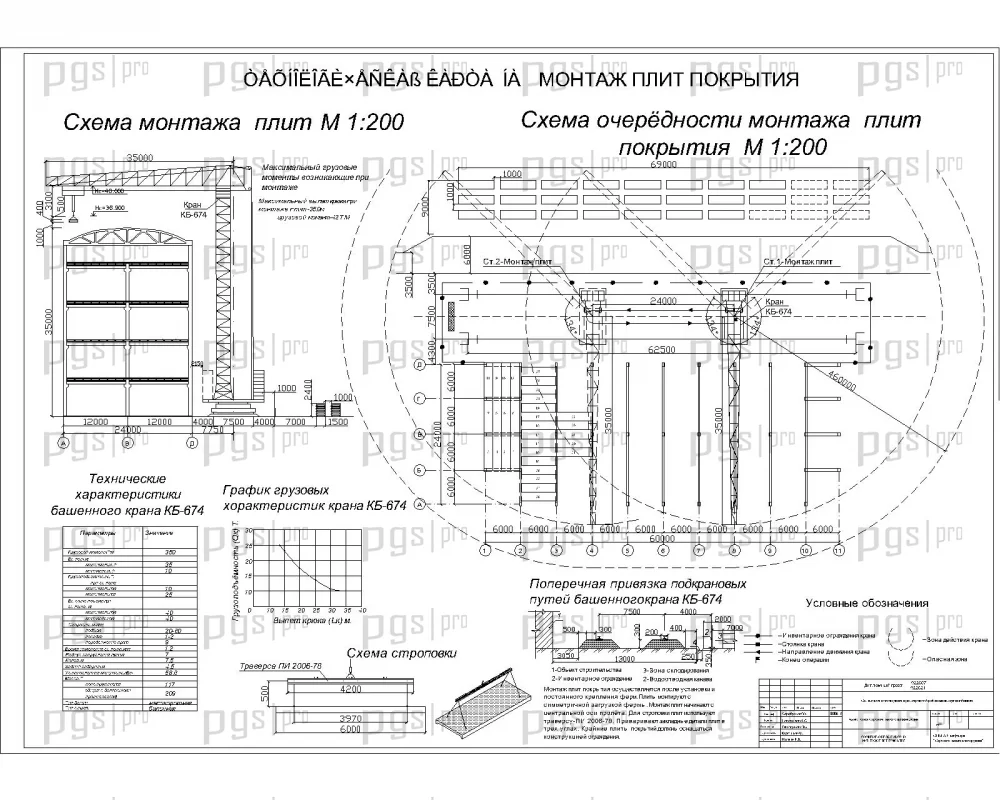

Технологическая карта на монтаж плит покрытия включает область применения, спецификацию сборных элементов, монтажные и грузозахватные устройства, ведомость подсчёта объёма работ, машины и механизмы для транспортирования строительных конструкций, способы складирования, выбор марки и типа монтажного крана, калькуляцию трудовых затрат, контроль качества монтажных работ, указания по организации и технологии работ, указания по охране труда и технике безопасности, технико-экономические показатели.

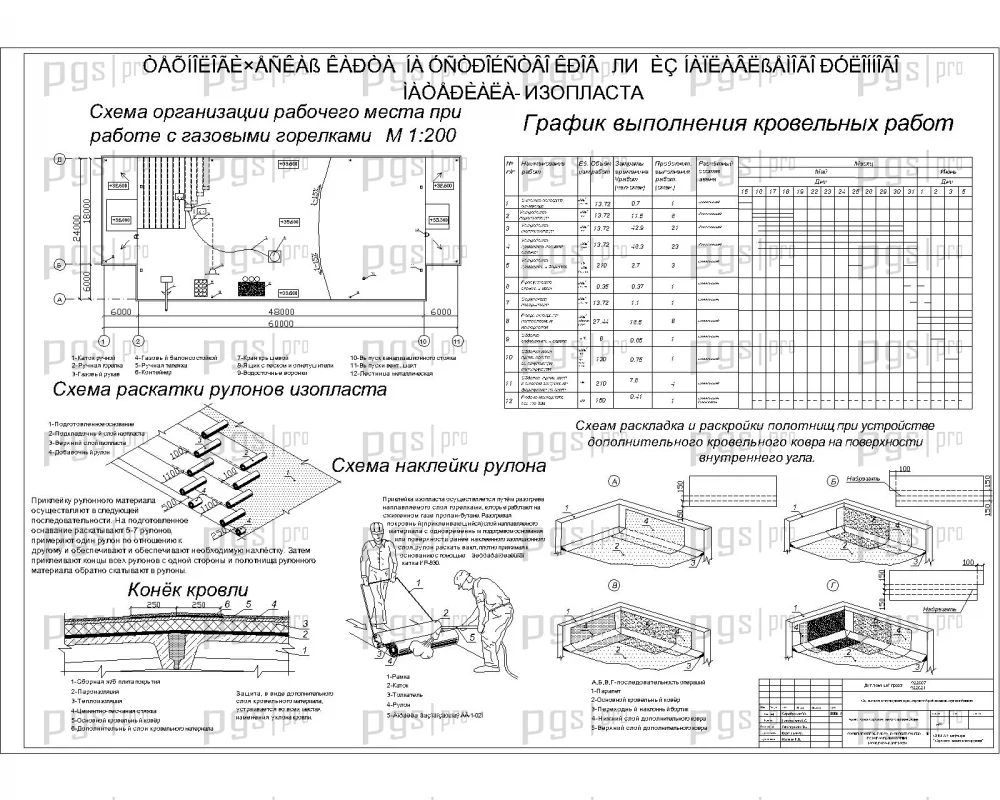

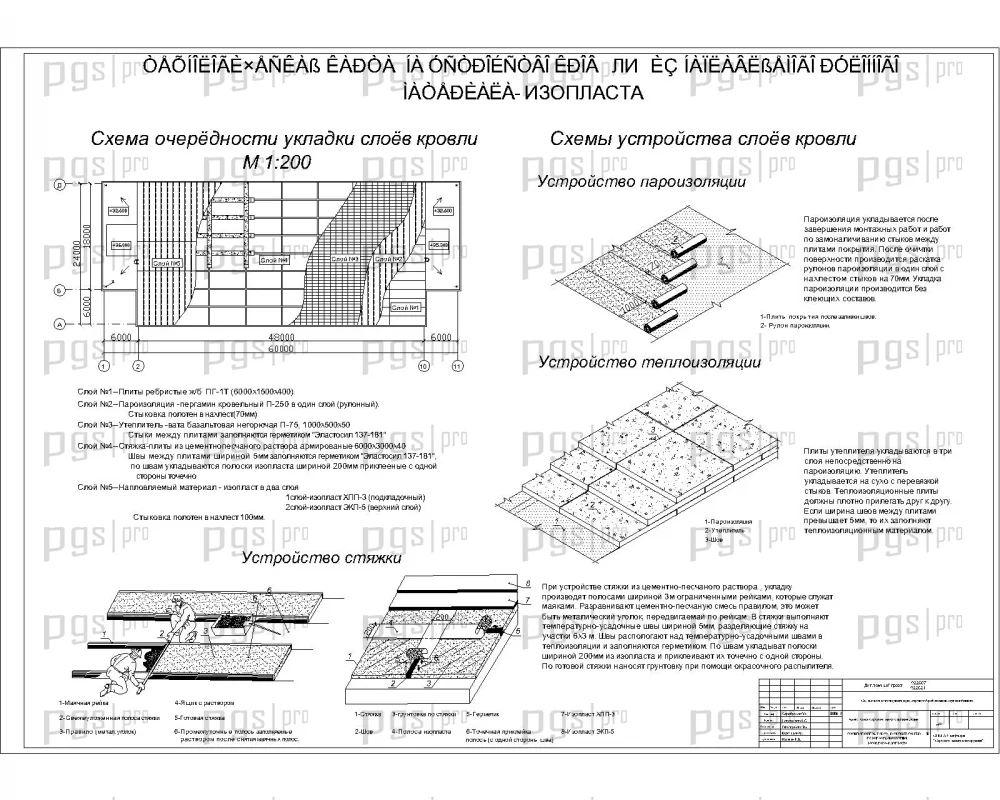

Технологическая карта на устройство кровли из наплавляемого рулонного материала Изопласт включает область применения, складирование материалов, ведомость потребности в материалах, изделиях и конструкциях, калькуляцию трудовых затрат, материально-технические ресурсы, технологию и организацию выполнения работ, требования к качеству и приёмке работ, указания по охране труда и технике безопасности. Организация строительного производства включает характеристику здания, определение трудоёмкости, строительный генеральный план с расчётом численности персонала, определением потребности и выбором типов инвентарных зданий, организацией приобъектных складов, расчётом временного электроснабжения, потребности в транспортных средствах, временными дорогами и водоснабжением. Сетевой график и график движения рабочих обеспечивают оптимизацию критического пути строительства.

Диплом №5014 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Крупный промышленный объект: пятиэтажное здание размерами 60×24 м с высотой 36 м — масштабный объект для дипломной работы.
• Полная комплектация: 203 листа пояснительной записки и 26 листов графики AutoCAD — объём значительно превышает стандартные требования вузовской подготовки.
• Сложная конструктивная схема: полный каркас из сборных железобетонных элементов с предварительно напряжёнными фермами длиной 24 м.
• Ручной расчёт: детальная проработка всех несущих элементов в соответствии с требованиями специальности ПГС.
• Три технологические карты: на монтаж плит покрытия, монтаж сегментных ферм и устройство кровли — редкий и ценный комплект.
• Комплексная организация строительства: сетевой график, график движения рабочих, стройгенплан, расчёт потребности в ресурсах.
• Детальная геотехника: инженерно-геологический разрез, план фундамента, схема расположения свай.
• Экономическая обоснованность: полный комплект сметной документации с локальными и объектными сметами.
• Адаптивность: возможность привязки методики к аналогичным объектам реконструкции в других регионах.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, безопасности жизнедеятельности и охране окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №5014 по доступной цене — 4 000 рублей.
