Диплом №5025 "Реконструкция котельной в г. Санкт-Петербург"

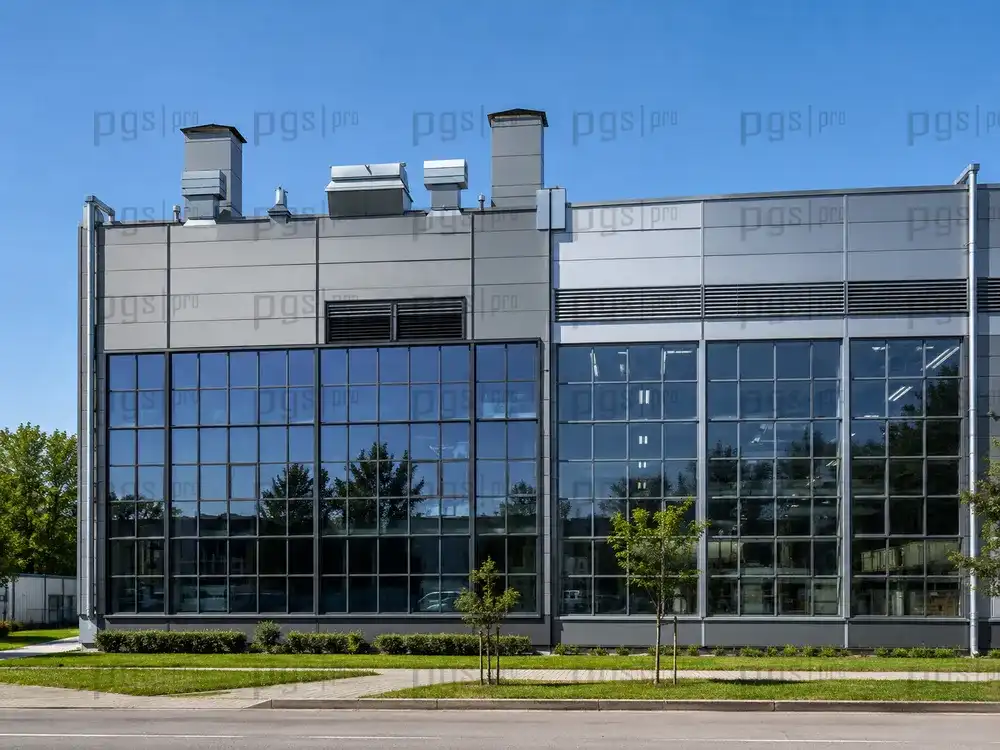

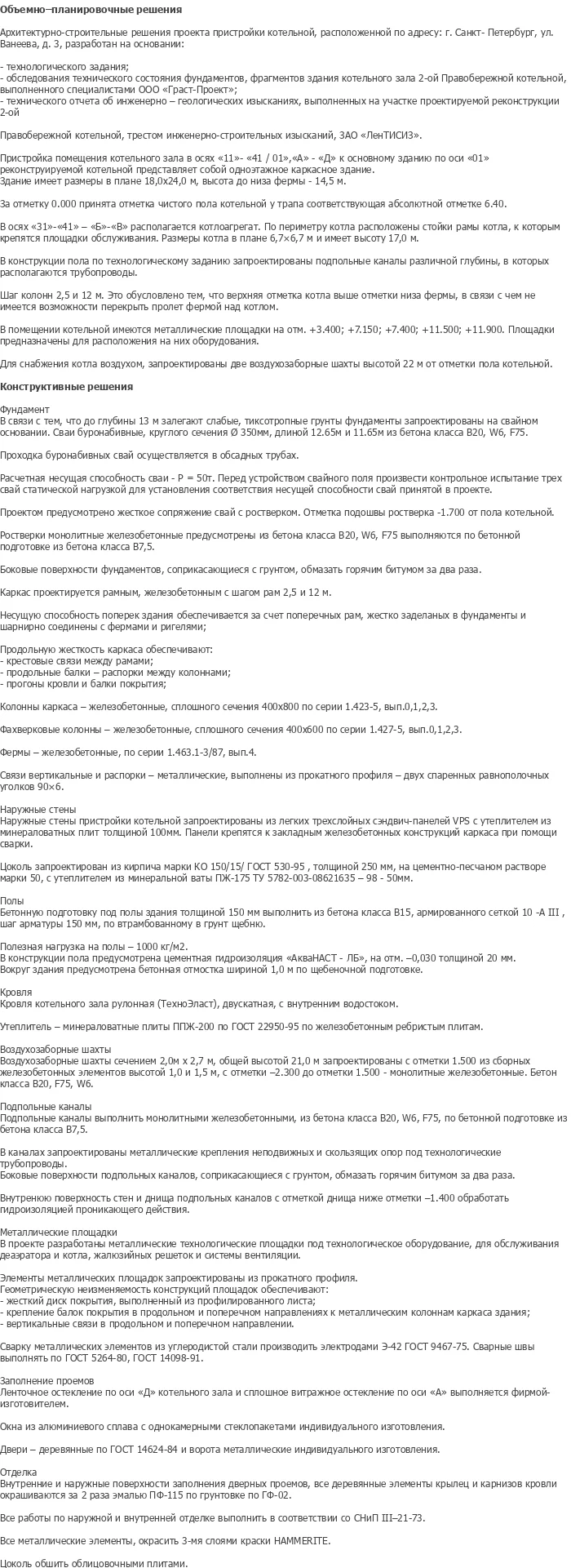

Проектируемый объект — пристройка помещения котельного зала к существующей 2-й Правобережной котельной по адресу: г. Санкт-Петербург, ул. Ванеева, д. 3. Данный шаблон проекта разработан на основании технологического задания, обследования технического состояния фундаментов и фрагментов здания котельного зала, а также технического отчёта об инженерно-геологических изысканиях, выполненных ЗАО «ЛенТИСИЗ». Пристройка представляет собой одноэтажное каркасное здание с размерами в плане 18,0 × 24,0 м и высотой до низа фермы 14,5 м. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающим реконструкцию промышленных зданий и сооружений. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №5025 предлагает полный комплект для защиты.

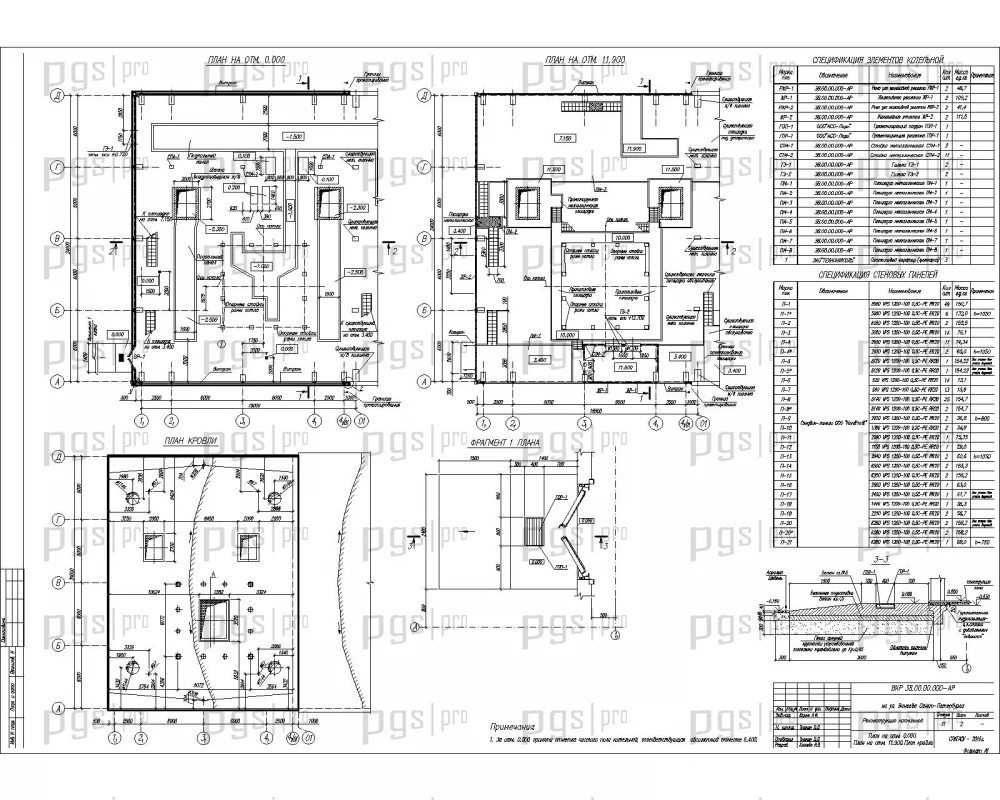

Здание имеет отметку чистого пола котельной у трапа соответствующую абсолютной отметке 6,40. В осях «11»-«41» / «01», «А»-«Д» к основному зданию по оси «01» реконструируемой котельной. В осях «31»-«41» — «В»-«Д» располагается котлоагрегат. По периметру котла расположены стойки рамы котла, к которым крепятся площадки обслуживания. Размеры котла в плане 6,7 × 6,7 м, высота котла 17,0 м. В конструкции пола запроектированы подпольные каналы различной глубины для размещения трубопроводов.

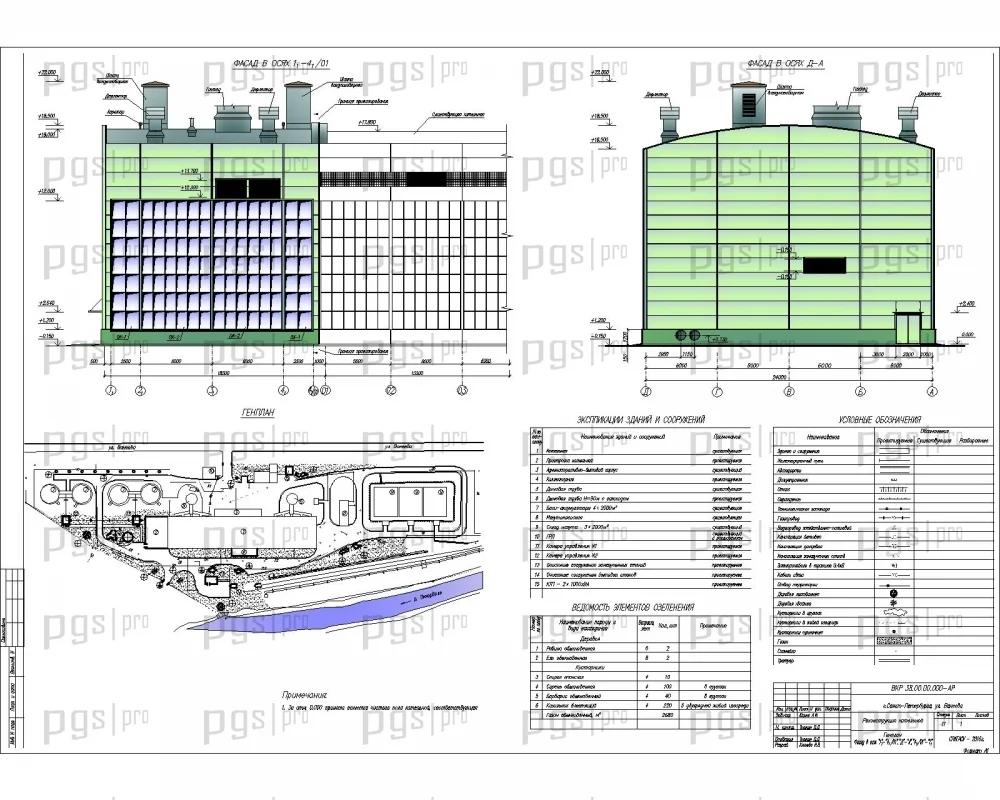

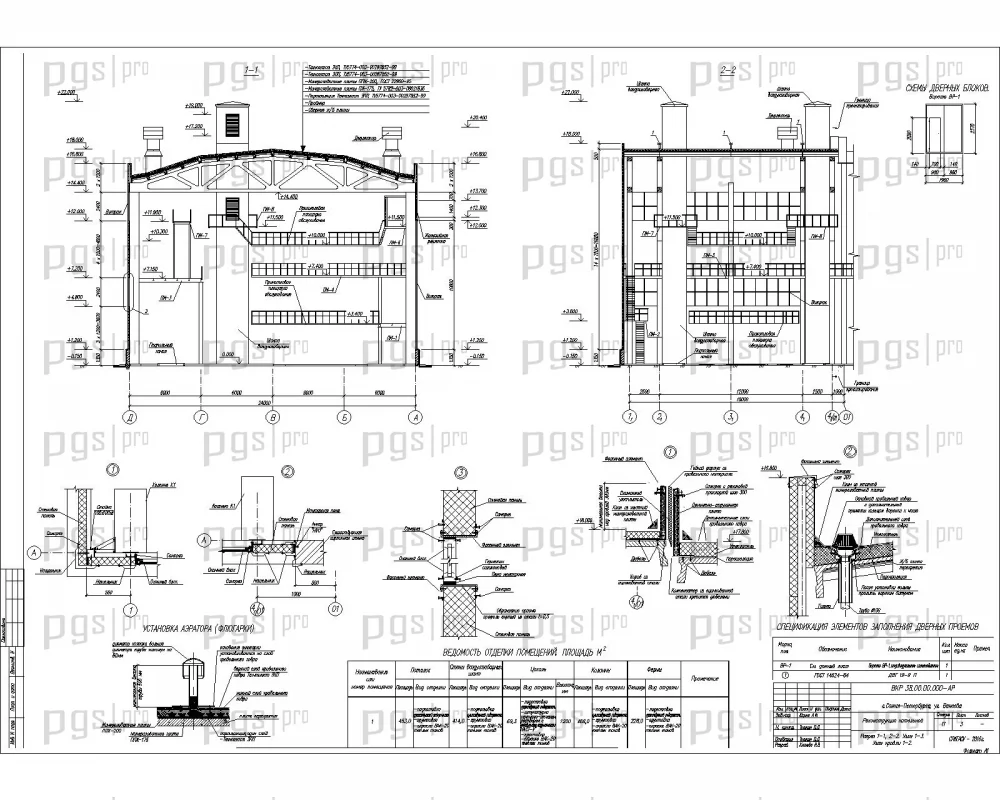

Архитектурно-строительные решения проекта пристройки котельной разработаны с учётом технологических требований к размещению котлоагрегата и обслуживающего персонала. Шаг колонн 2,5 м и 12 м обусловлен тем, что верхняя отметка котла выше отметки низа фермы, в связи с чем не имеется возможности перекрыть пролёт фермой над котлом. В помещении котельной имеются металлические площадки на отметках +3,400; +7,150; +7,400; +11,500; +11,900, предназначенные для расположения оборудования.

Для снабжения котла воздухом запроектированы две воздухозаборные шахты высотой 22 м от отметки пола котельной. Наружные стены пристройки запроектированы из лёгких трёхслойных сэндвич-панелей VPS с утеплителем из минераловатных плит толщиной 100 мм. Панели крепятся к закладным железобетонным конструкциям каркаса при помощи сварки. Окна из алюминиевого сплава с однокамерными стеклопакетами индивидуального изготовления. Двери — деревянные по ГОСТ 14624-84 и ворота металлические индивидуального изготовления.

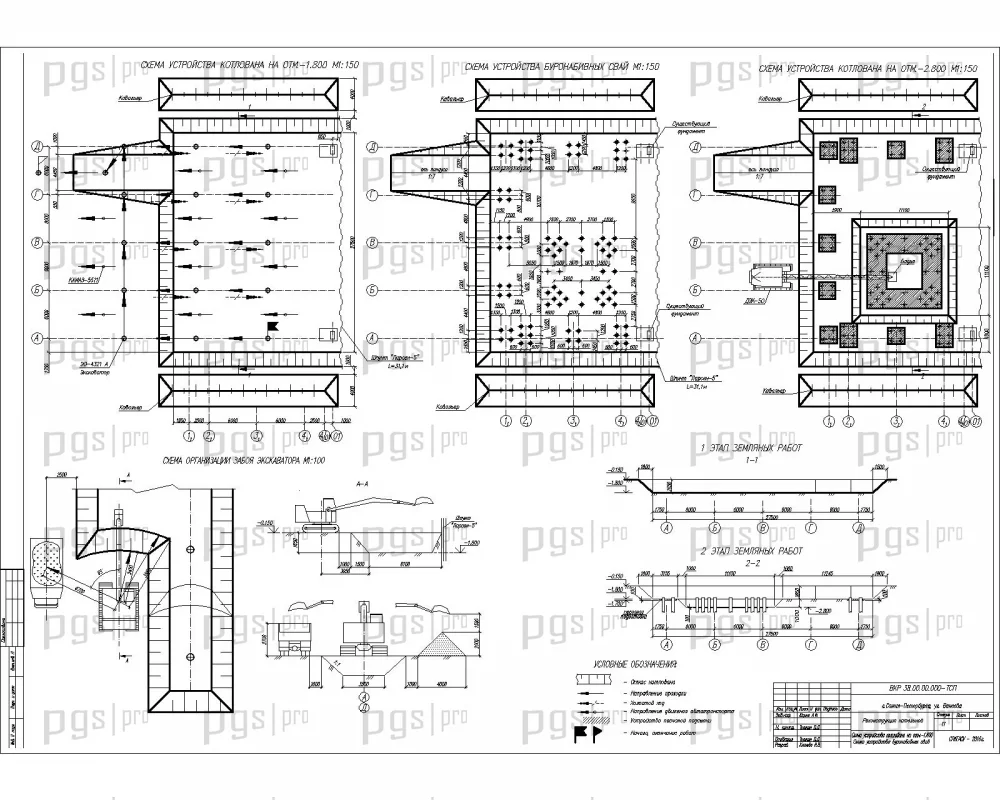

Фундаменты запроектированы на буронабивных сваях круглого сечения Ø 350 мм, длиной 12,65 м и 11,65 м из бетона класса B20, W6, F75. Проходка буронабивных свай осуществляется в обсадных трубах. Расчётная несущая способность свай — P = 50 т. Перед устройством свайного поля производится контрольное испытание трёх свай статической нагрузкой. Проектом предусмотрено жёсткое сопряжение свай с ростверком. Отметка подошвы ростверка -1,700 от пола котельной. Ростверки монолитные железобетонные из бетона класса B20, W6, F75 выполняются по бетонной подготовке из бетона класса B7,5.

Каркас проектируется рамным, железобетонным с шагом рам 2,5 м и 12 м. Несущую способность поперёк здания обеспечивают поперечные рамы, жёстко заделанные в фундаменты и шарнирно соединённые с фермами и ригелями. Продольную жёсткость каркаса обеспечивают крестовые связи между рамами, продольные балки-распорки между колоннами, прогоны кровли и балки покрытия. Колонны каркаса — железобетонные сплошного сечения 400×800 по серии 1.423-5, вып.0,1,2,3. Фахверковые колонны — железобетонные сплошного сечения 400×600 по серии 1.427-5, вып.0,1,2,3. Фермы — железобетонные по серии 1.463.1-3/87, вып.4. Связи вертикальные и распорки — металлические из прокатного профиля — двух спаренных равнополочных уголков 90×6.

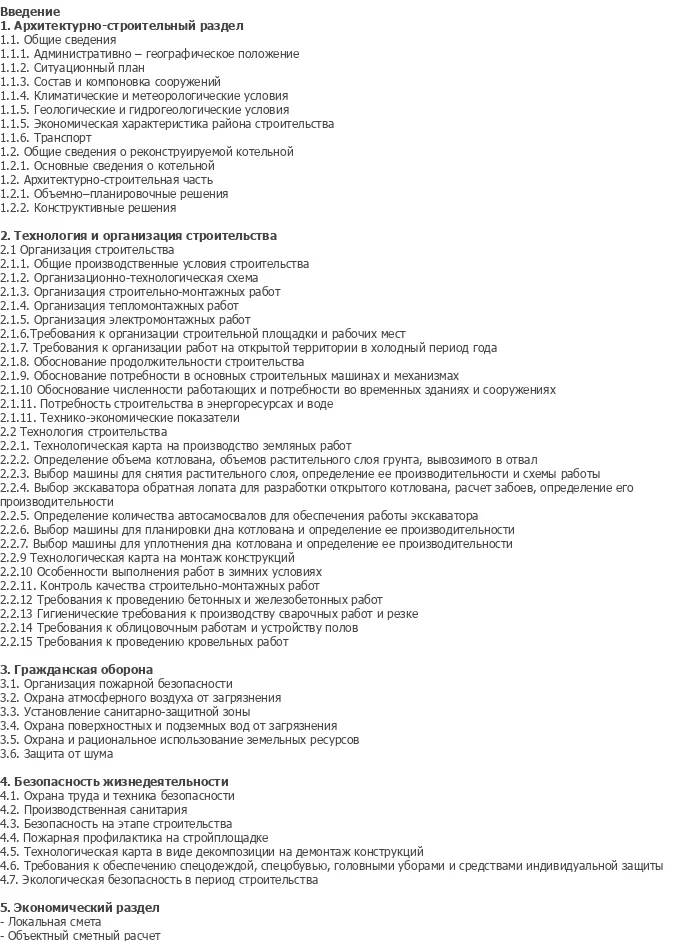

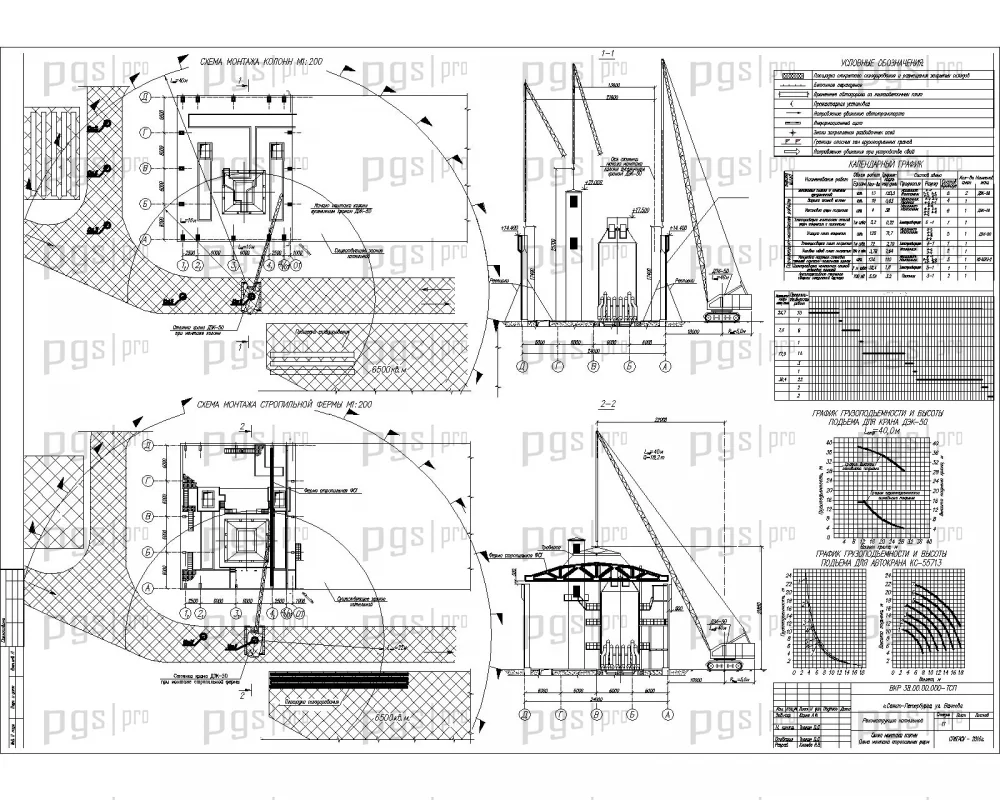

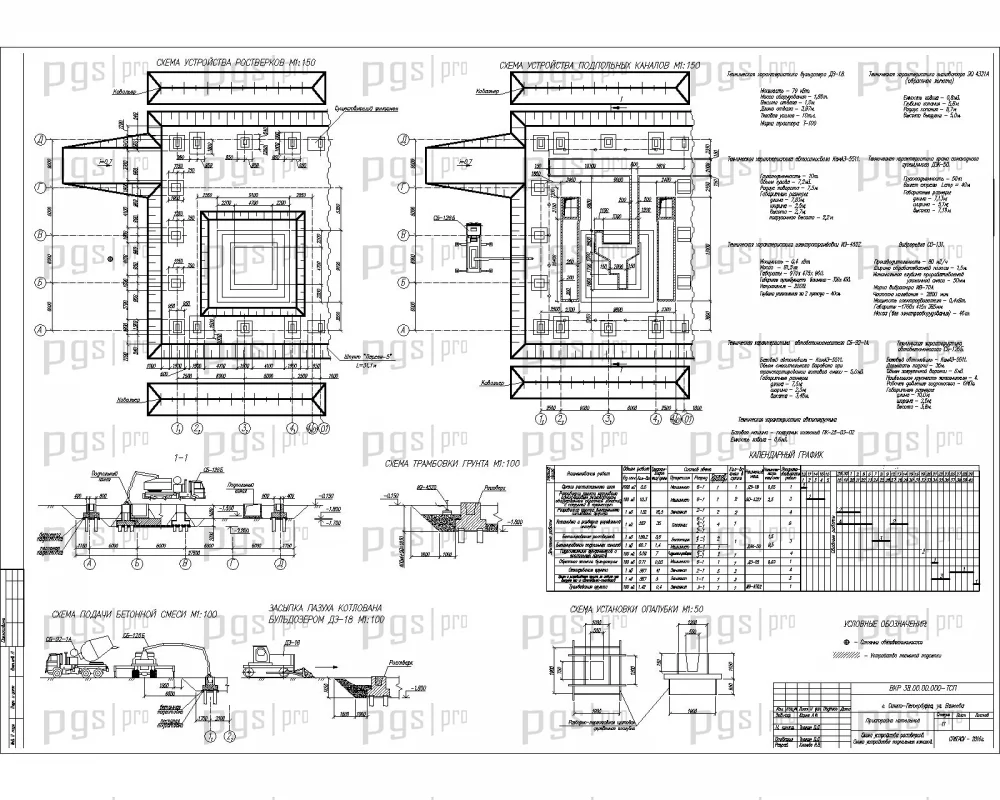

Раздел «Технология строительства» включает технологическую карту на производство земляных работ с определением объёмов котлована, выбором машины для снятия растительного слоя, выбором экскаватора обратной лопаты для разработки открытого котлована, расчётом забоев, выбором машины для планировки дна котлована, выбором машины для уплотнения дна котлована, технологическую карту на монтаж конструкций, особенности выполнения работ в зимних условиях, контроль качества строительно-монтажных работ, гигиенические требования к производству сварочных работ и резке, требования к облицовочным работам и устройству полов, требования к проведению кровельных работ.

Раздел «Организация строительства» включает общие производственные условия, организационно-технологическую схему, организацию строительно-монтажных работ, организацию тепломонтажных работ, организацию электромонтажных работ, требования к организации строительной площадки и рабочих мест, требования к организации работ на открытой территории в холодный период года, обоснование продолжительности строительства, обоснование потребности в основных строительных машинах и механизмах, обоснование численности работающих и потребности во временных зданиях и сооружениях, потребность строительства в энергоресурсах и воде, технико-экономические показатели. Раздел «Экономика строительства» включает локальную смету и объектный сметный расчёт.

Диплом №5025 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная тематика: реконструкция котельной с пристройкой котельного зала — специализированный энергетический объект для защиты.
• Сложная конструктивная схема: рамный железобетонный каркас, буронабивные сваи, ростверки, железобетонные фермы — расчёт и конструирование всех основных элементов.

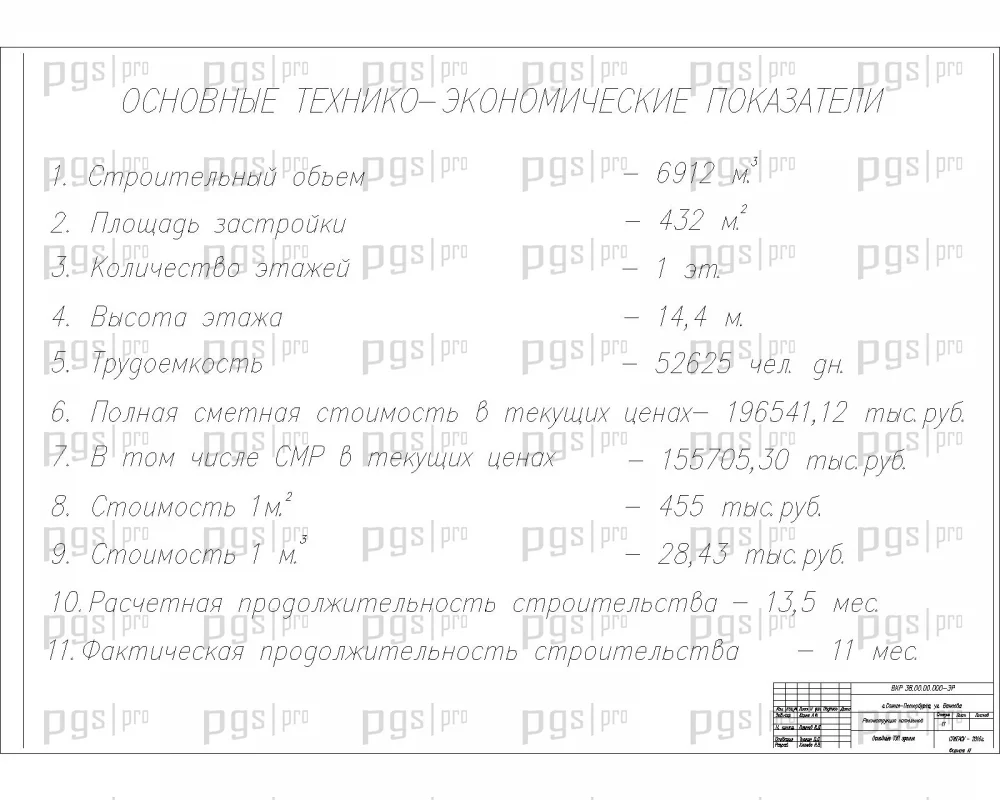

• Детальные технико-экономические показатели: строительный объём 6912 м³, площадь застройки 432 м², площадь заезда 14,4 м², стоимость 1 м³ — 28,43 тыс. руб.

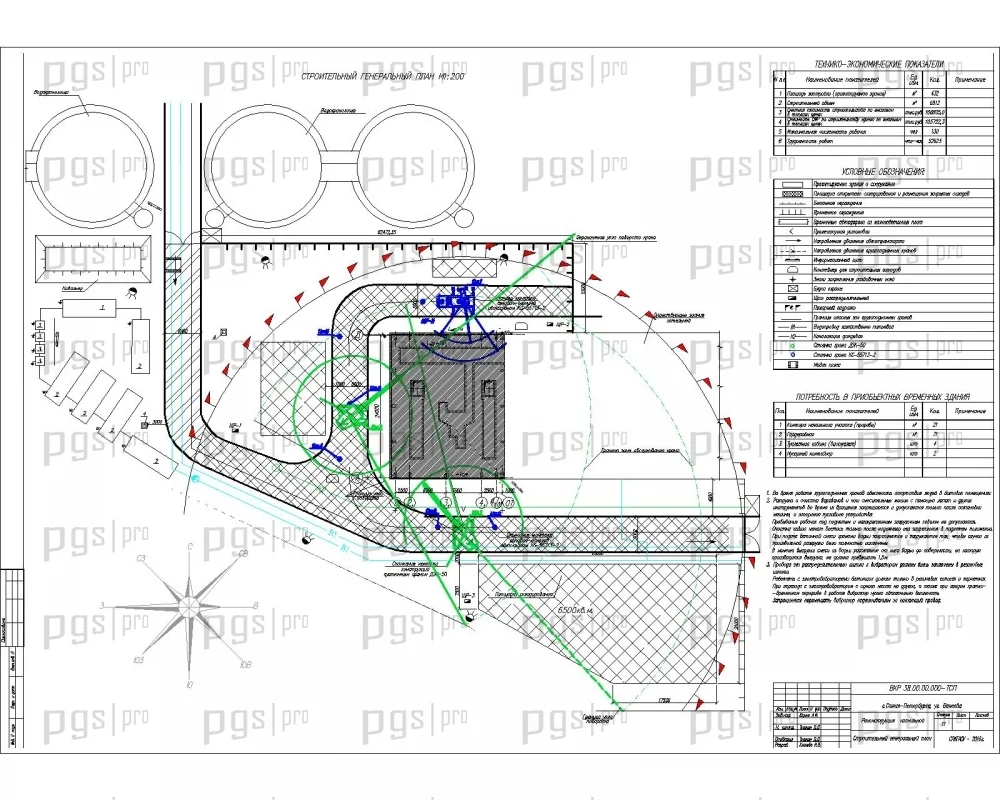

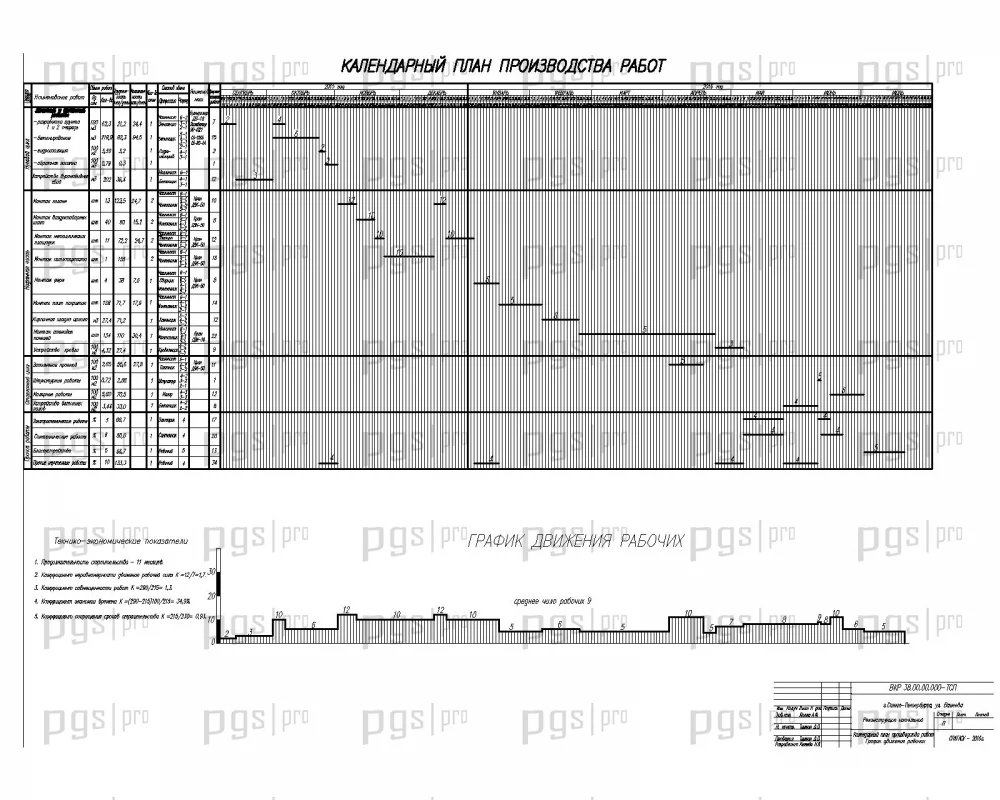

• Практическая направленность: технологическая карта на земляные работы, календарный график, строительный генплан, экономика строительства.
• Инженерное обеспечение: подпольные каналы, воздухозаборные шахты, металлические площадки обслуживания котлоагрегата.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, безопасности жизнедеятельности и экологической безопасности.
• Доступная стоимость: 3 500 рублей — оптимальное соотношение цены и качества для студентов.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №5025 по доступной цене — 3 500 рублей.
