1. Специальность: ПГС (Промышленное и гражданское строительство).

2. Тема дипломного проекта: блок корпусов в Малмыжском районе Кировской области.

3. Дополнительные характеристики: из 3-х блоков с различным функциональным назначением, в здании предусмотрен технический подвал высотой 2,8м.

4. Конструктивные решения:
- Схема здания: Блок "А" и Блок "В" с неполным каркас. Блок "Б" предусматривает продольные несущие кирпичные стены;
- Фундамент: под стены ленточные сборные, под колонны - столбчатые железобетонные;
- Наружные стены: кирпичные;
- Кровля: двускатная, кровля из оцинкованной стали.

5. Габаритные размеры здания:
Длина: 42,8 м;
Ширина: 33,2 м;
Высота: 17,4 м.

6. Расчет конструкций: ручным способом.

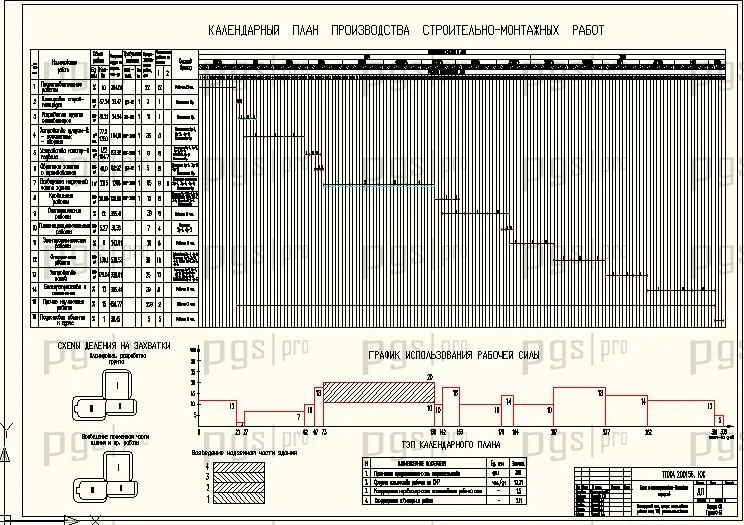

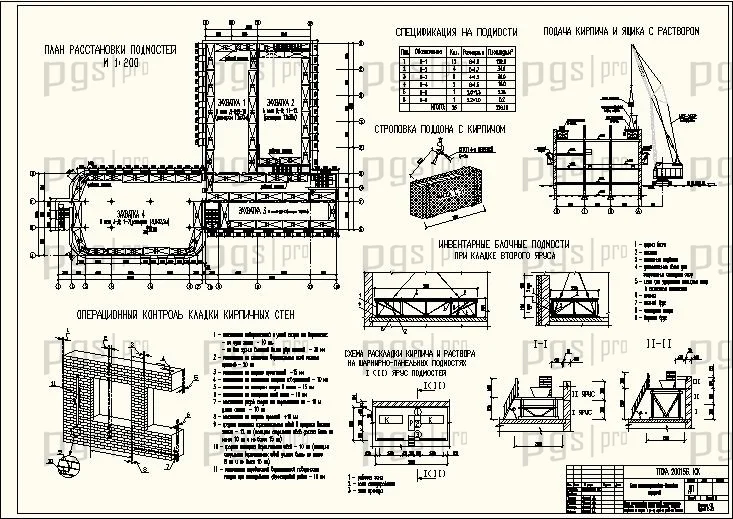

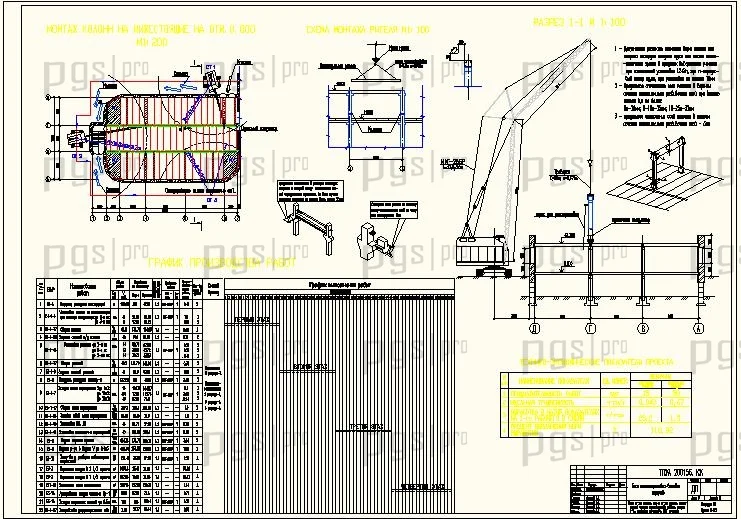

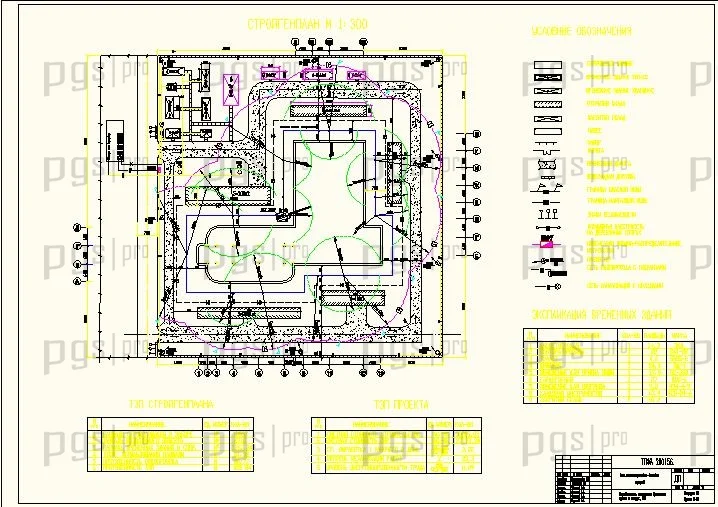

7. Технологические карты на следующие работы:

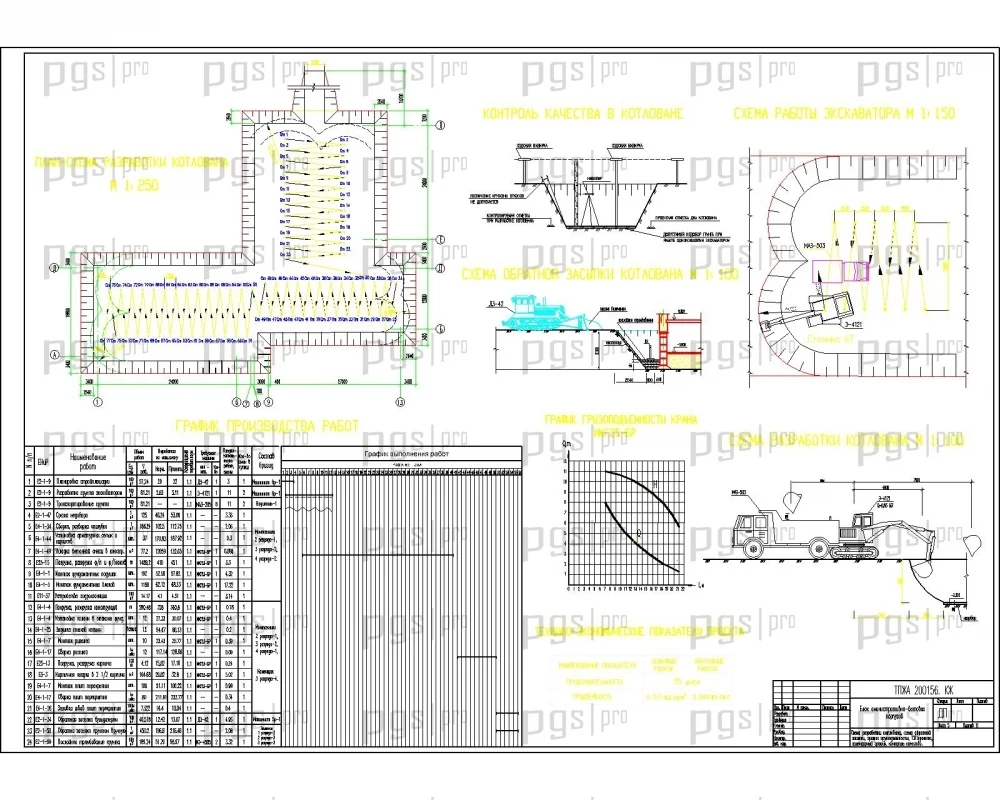

- на нулевой цикл;

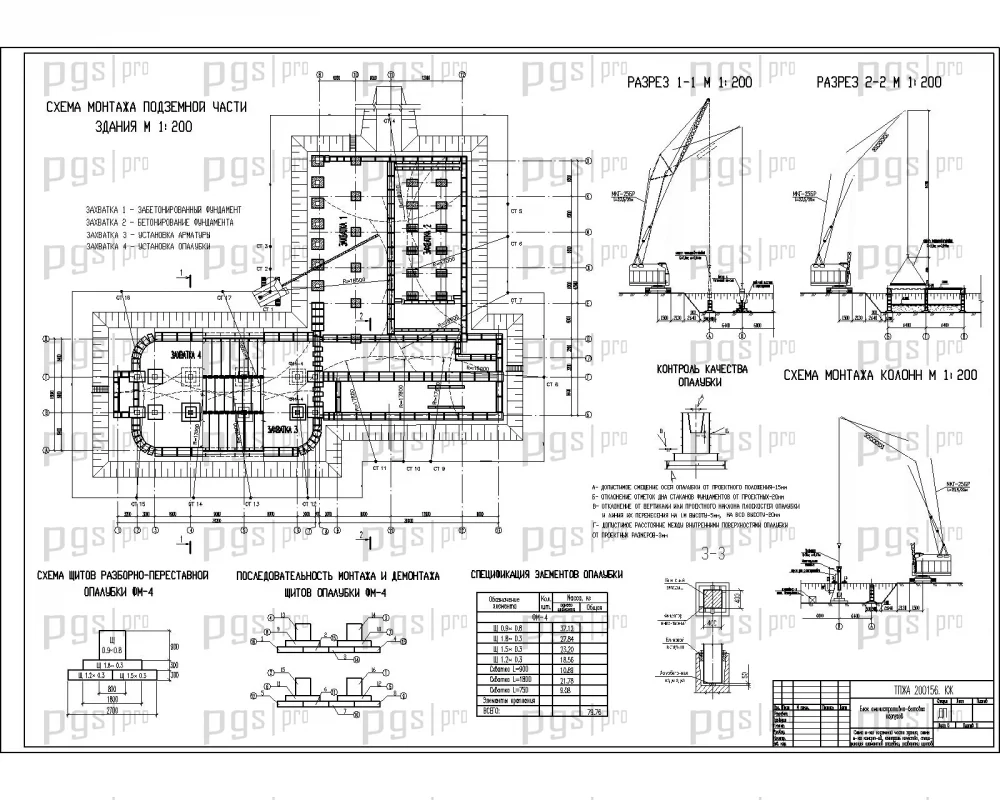

- возведение надземной части.

8. Объем дипломной работы ПГС:
- 11 листов чертежей dwg (AutoCAD);

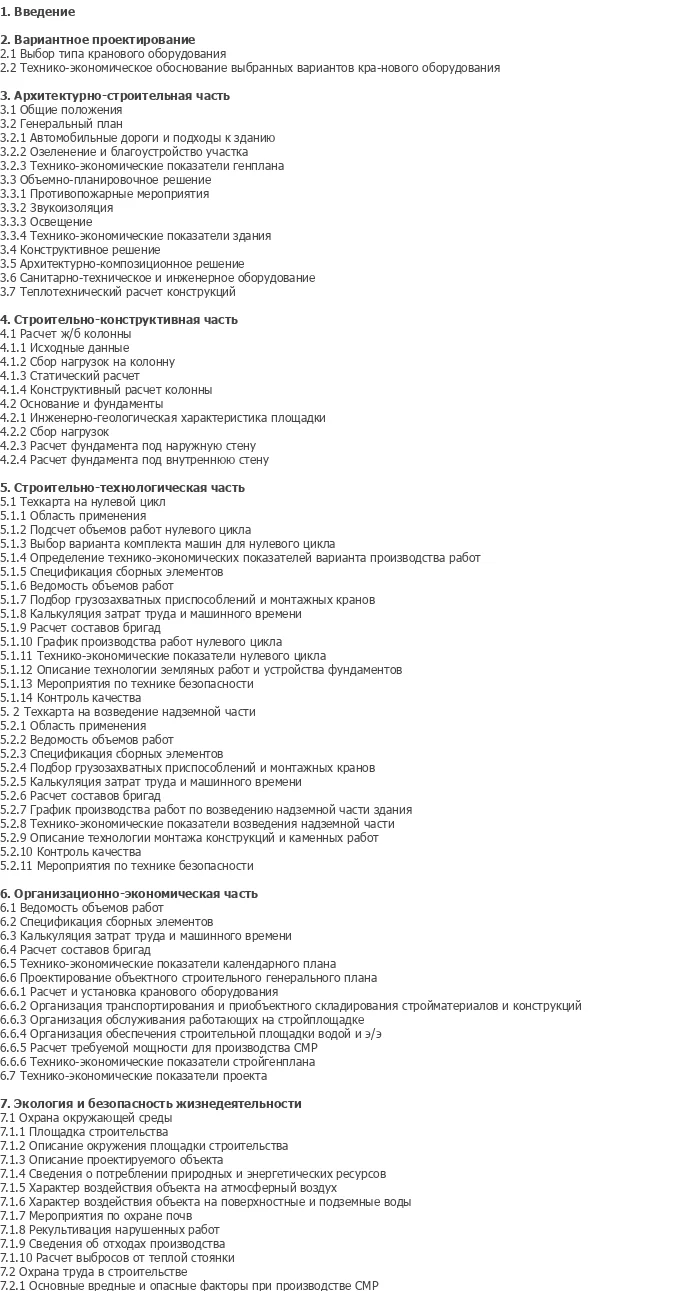

- 165 листов пояснительной записки «Word».

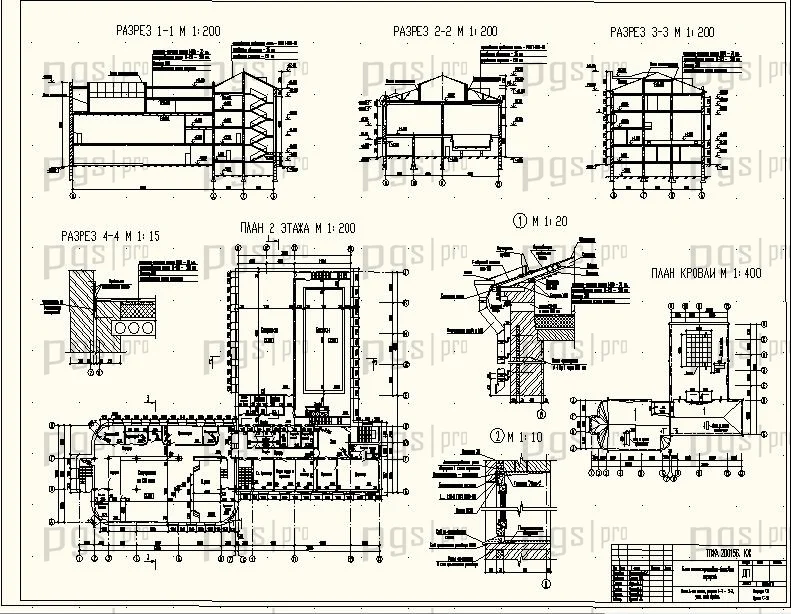

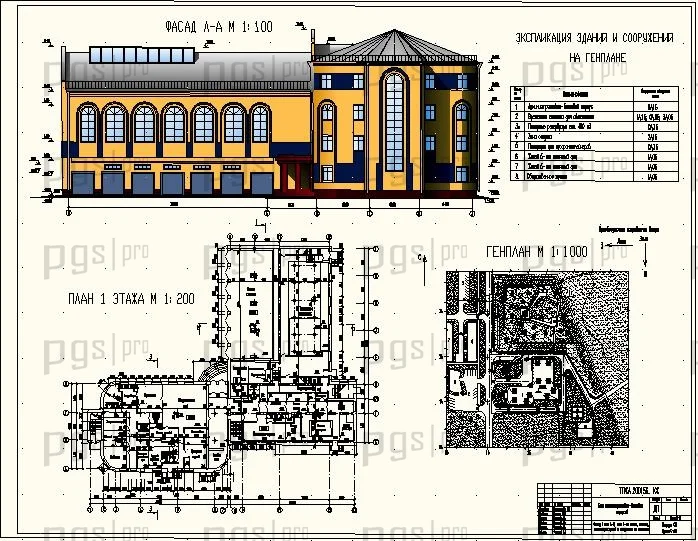

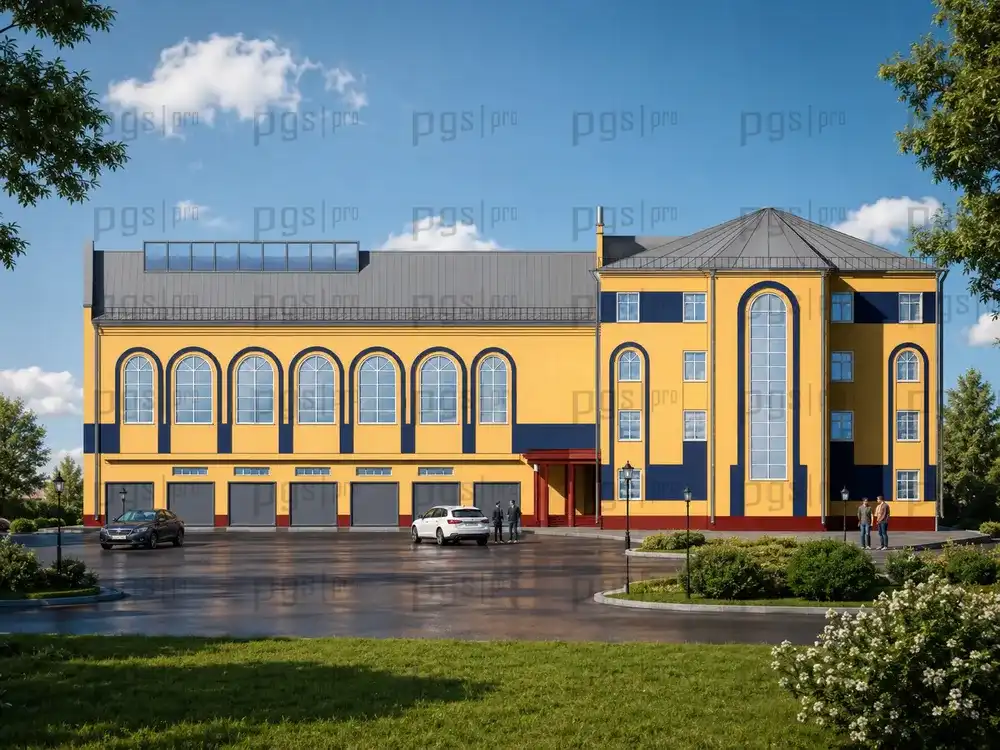

Объемно-планировочное решение

Объемно-планировочные решения здания определены технологическими, санитарными и противопожарными требованиями в соответствии с нормами.

Состоит из 3-х блоков:
«А»- в осях «1-7» и «А-Д» имеет размеры в плане 33,2×18,8м
«Б»- в осях «8-13» и «Б-Д» имеет размеры в плане 30,0×12,8м
«В»- в осях «8-12» и «Д-Л» имеет размеры в плане 24,0×30,0м

Здание кирпичное высота этажа техподвала 2,8м, высота этажей выше отм.0,000 -3,3м.

На первом этаже блока «А» запроектирована столовая на 50 посадочных мест с банкетным залом и вспомогательными помещениями: горячим, холодным, мясорыбным, овощными цехами, моечные столовой и кухонной посуды, кладовые и гардеробом для персонала.
На первом этаже блока «Б» расположена сауна с комнатой отдыха, бильярдная, ВОХР с оружейной.

На втором этаже блока «А» размещены: конференц-зал на 238 посадочных мест с гардеробом и артистической, бухгалтерия, отдел кадров, экономист МТС.
На втором этаже блока «Б» размещены: кабинет директора и главного инженера, приемная, кабинет глав.буха, ОТиЗ, гардеробы мужской и женский , санузлы, МОП.

На 3 и 4 этажах блока «А» размещены кабинеты.
На 3 и 4 этажах блока «Б» размещены кабинеты, селекторная, кладовая негорючих материалов, МОП , санузлы.

На чердаке блоков «А», «Б» размещены венткамеры.

Блок В:
На отметке -0,800 размещены следующие помещения: теплая стоянка, техническое помещение, помещение хранения реагентов, помещение водоподготовки.

На отметке 3,300 расположен спортзал размерами в плане 11,71×23,8м; бассейн размером в плане 11,71×26,82 м и ванной 20×7,5м, душевые на 4 сетки, инвентарная, гардероб женский и мужской.

На отметке 6,600 размещены венткамера, зимний сад. Высота спортзала и бассейна – 6м. Функциональная структура подчинена требованиям удобного пользования помещениями здания, которые реализуются путем функционального зонирования помещений. При этом помещения административного здания разделяют на несколько функциональных зон: входную, рабочую, зону отдыха, санитарно-техническую, хозяйственную, вспомогательную.

Входная зона включает в себя помещения вестибюля, гардероба, раздевалок.

Рабочую зону составляют офисные помещения, кабинеты руководителей, конференц-зал, приемная, бухгалтерия, касса, артистическая и др.
В зону отдыха входят комнаты отдыха, бассейн, спортзал, зимний сад.

К санитарно-технической зоне относятся помещения электрощитовых  венткамер, насосной холодильной станции, трансформаторных подстанций, АТС, санузлов, и прочее
В хозяйственную зону входят помещения для хранения инвентаря, кладовые, мини-кухни, хозяйственная части (1 этаж).

Зону вспомогательных помещений составляют подсобные помещения, находящиеся в подвальном этаже, в том числе автостоянка.
Взаимное расположение всех помещений здания спроектировано таким образом, чтобы наиболее сократить время доступа между двумя взаимосвязанными зонами, т. е. сделать функциональный процесс ускоренным.

Вертикальные коммуникации осуществляются при помощи двух лестниц, (ширина лестничного марша составляет 1,35 метра) идущих с 1-го этажа на технический этаж и кровлю, а также двух лестниц из подвала до 1-го этажа и непосредственно на улицу.

Расстояние от наиболее удалённого места до ближайшего эвакуационного выхода не превышает допустимого – 60 м. Эвакуационные выходы из здания размещены в стенах, расположенных параллельно направлению преобладающих ветров зимнего периода. Двери лестниц предусмотрены самозакрывающимися с уплотнением в притворах и остеклением, армированным стеклом.

Конструктивное решение

Здание АБК состоит из 3-х блоков, которые отличаются друг от друга габаритами, этажностью и функциональным назначением.

Блок "А" имеет неполный каркас. Стены кирпичные несущие. Колонны и ригели по серии 1.020-1/83. Плиты перекрытий и покрытий ж/б пустотные. Фундаменты под наружные стены - ленточные из сборных блоков; под колонны каркаса - столбчатые индивидуальные. Уклон амфитеатра решен с применением металлических балок, уложенных с наклоном, с передачей нагрузки на ж/б каркас.

Блок "Б" запроектирован с продольными несущими кирпичными стенами, плиты перекрытий и покрытий ж/б пустотные. Фундаменты под наружные стены - ленточные из сборных блоков.

Блок "В" запроектирован с продольными несущими кирпичными стенами, смешанный каркас с применением конструкции серии 1.020-1/83 на 1-ом этаже, плиты перекрытий ж/б пустотные и ребристые 12-тиметровые плиты покрытия. В пределах чердака запроектирован "зимний сад". Витраж зимнего сада и витражи-окна блоков "А","Б","В" запроектированы с применением алюминиевых конструкций по каталогу "Татпроф". Фундаменты под наружные стены - ленточные из сборных блоков.

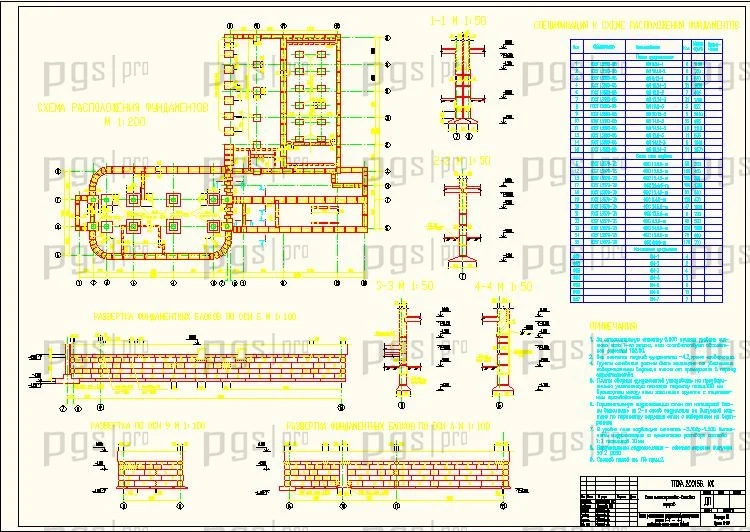

Фундаменты:
Под кирпичные стены – ленточные сборные ж/б. Основными элементами данных фундаментов являются: блоки-подушки и стеновые блоки. Под колонны - столбчатые индивидуальные. Глубина заложения фундаментов принята с учётом климатических и гидрогеологических условий площадки строительства.

Наружные стены:
Выполнены из силикатного кирпича. Конструкция многослойная с гибкими связями в виде арматурных кладочных сеток из арматуры 4 Вр 1 с шагом 500мм.  Наружный слой стены выполнен из облицовочного керамического кирпича толщиной 120мм. Внутренний слой - из силикатного кирпича толщиной 510 мм. Утеплитель - пеноплекс типа 35, толщиной 70 мм.

Внутренние стены:
Внутренние  стены  толщиной  380 мм.  выполнены  из  силикатного  кирпича  (ГОСТ 379-79).

Перегородки:
Силикатный кирпич 120 мм. Перегородки оштукатурены  с  обеих  сторон, глухие, с одним или двумя проёмами. Также используются перегородки ТИГИ – Knauf – состоят из профилированного металлического каркаса, обшитого с обеих сторон гипсокартонными листами.

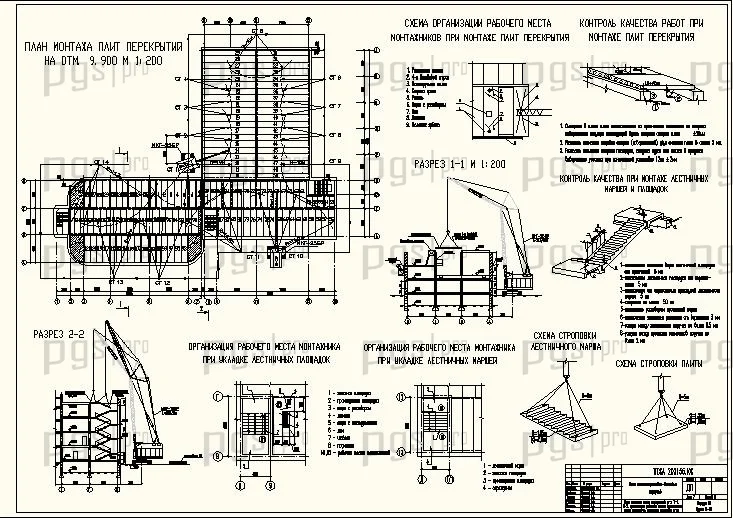

Перекрытие и покрытие выполнено из пустотных ж/б плит размером 6×3, и ребристых плит пролетом 12м.

Лестницы:
Внутренние лестницы здания запроектированы полносборными двухмаршевыми. Лестница в пределах одного этажа состоит из четырёх сборных элементов – двух маршей и двух площадок (этажная и промежуточная). В данном здании используются марши ребристой конструкции  с фризовыми ступенями и ребристые лестничные площадки, опорные рёбра которых в ходят в гнёзда каменных стен лестничной клетки. Для опирания лестничной площадки под опорные рёбра укладываются железобетонные подушки для распределения нагрузки и крепятся анкерами к стене.

Для цокольных маршей, уличных входных и для марша в  вестибюле применяются конструкции лестниц из мелкоштучных элементов – отдельных железобетонных степеней. Лестничные марши устанавливаются с уклоном 1:2 для всех лестниц.  Ширина маршей приняты из условия требований пожарной безопасности (суммарная ширина лестничных маршей больше 0,6 м на 100 человек)  и составляет 1,35 м для для  внутренних  лестниц . Ширина лестничных площадок применяется не менее ширины маршей: 1,5 м . Между маршами лестниц оставляется зазор 100 мм для пропуска пожарного шланга. Стены лестничных клеток и перекрытия над ними запроектированы несгораемыми.

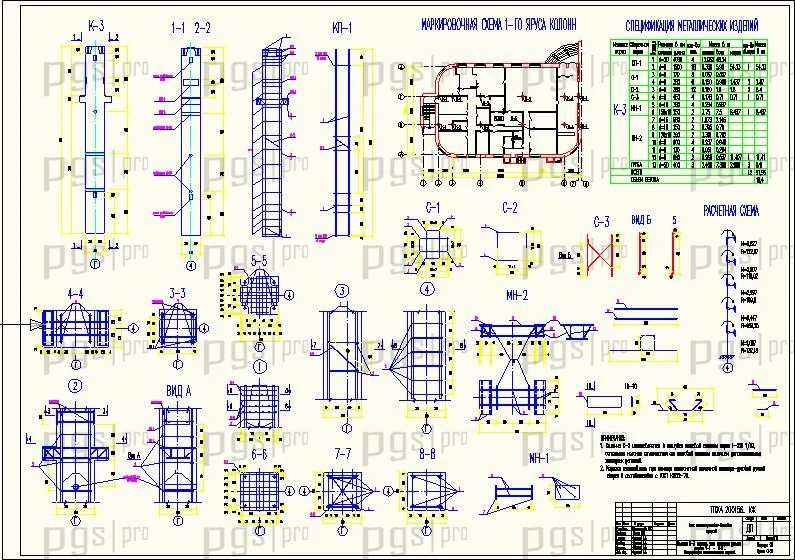

Колонны:
Сборные ж/б по серии 1-020/83, сечением 400×400 мм. С фундаментом осуществляется жесткая заделка.
Ригели:
Сборные железобетонные по серии  1.020-1/83. Ригели имеют тавровое сечение с полкой понизу для опирания настилов перекрытия. Ригели таврового сечения пролетом 5560мм высотой сечения 450 мм и шириной 400(300) мм. Выбор габаритов осуществлен в соответствии с нагрузкой на плиты перекрытий и типом последних. Сопряжение ригеля с колонной – шарнирное со скрытой консолью и монтажной приваркой ригеля к закладной детали консоли колонны. Длина ригеля принята на 440 мм короче пролета. В данном здании используется продольное  размещение ригелей таврового сечения, что осуществлено в соответствии с объемно-планировочной структурой проектируемого здания.

Крыша:
По форме – двускатная с уклоном 1:6. Крыша состоит из деревянного несущего каркаса, к которому крепится сверху обрешетка. На обрешетке располагается кровля. Несущий каркас состоит из стропил, коньковых досок, промежуточных опор стропил в виде стропильной затяжки, стойки, сжатого раскоса, передающих нагрузку на чердачное перекрытие. Чердак крыши - холодный. Теплоизоляция чердачного перекрытия.
Вентиляция крыши осуществляется через слуховые окна и вентиляционные прикарнизные продухи, устраиваемые в виде отдельных отверстий 12 20 см с постановкой сеток. Также в состав конструкции крыши входят карнизы, обеспечивающие частичный отвод с кровли талой и дождевой воды от наружных стен.

Кровля:
Скатная из оцинкованной кровельной стали по обрешетке и деревянным стропилам с наружным организованным водостоком

Полы:
Конструктивное решение пола связано с назначением помещения. Поэтому на отдельных участках здания могут выполняться различные по конструкции полы. Применяются полы 14 видо.Тип покрытия пола в здании назначается в зависимости от вида помещения.

Окна и двери:
Площадь оконных проемов и их местоположение определены по условию обеспечения требуемой освещенности естественным светом рабочей площади [12], с учетом теплотехнических показателей, а также с учетом архитектурных соображений.
Заполнение оконных проемов – по приложению 6 [5]-двухкамерный стеклопакет из обычного стекла с межстекольным расстоянием 6мм.

Размеры дверных проемов назначены по требованиям эвакуации. Наружные двери запроектированы по ГОСТ 24698-81*, а внутренние по ГОСТ 6629-75*.

Потолок:
Выполняются подвесные потолки в основных внутренних помещениях - гипсовые и алюминиевые "Армстронг".

Отделка здания:
- Внутренняя: Стены и перегородки оштукатуриваются, присутствует оклейка обоями, так же водоэмульсионная окраска и декоративная штукатурка. Потолки окрашиваются водоэмульсионной краской, клеевой краской, а так же устраивается в основных помещениях подвесной потолок "Армстронг".
- Наружная: Наружный слой стен выполнен из облицовочного кирпича синего  и желтого  цвета, толщиной 120 мм. Цоколь здания и крыльцо облицовывается гранитной плиткой.
