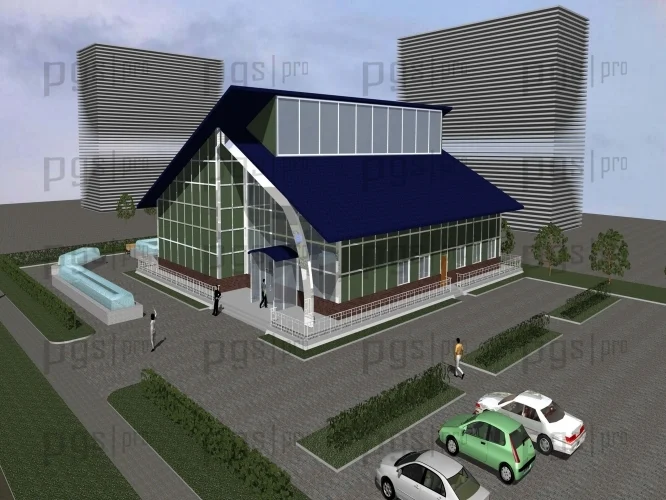

Диплом №1037 "Развлекательный клуб в г. Петрозаводск"

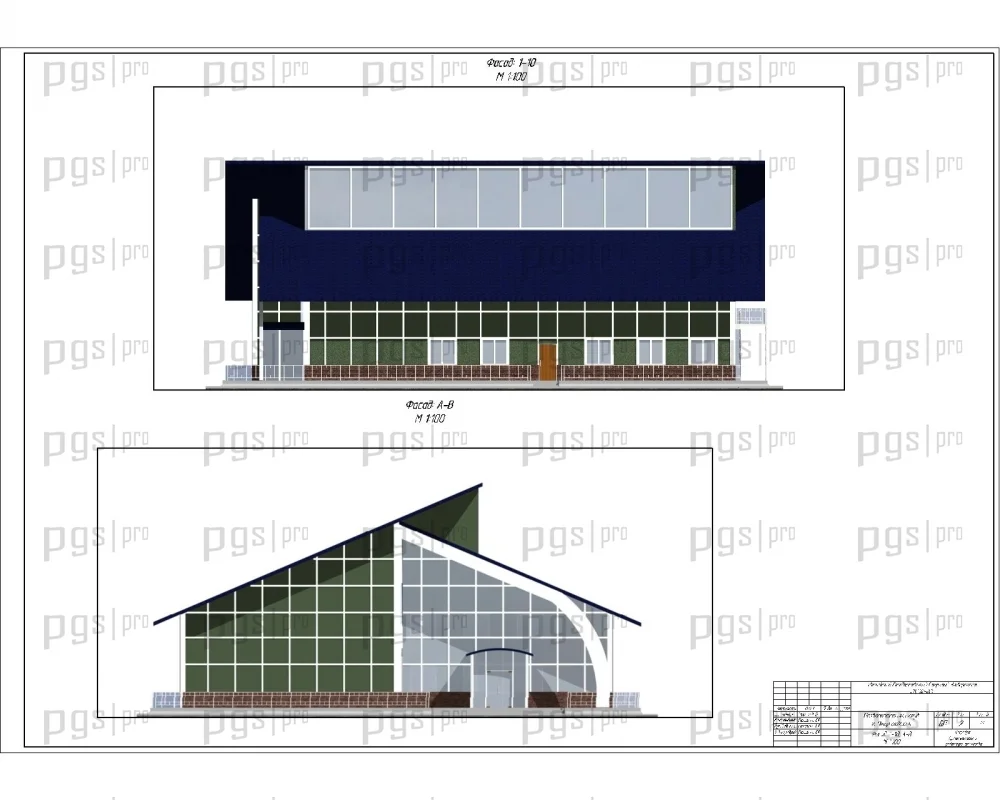

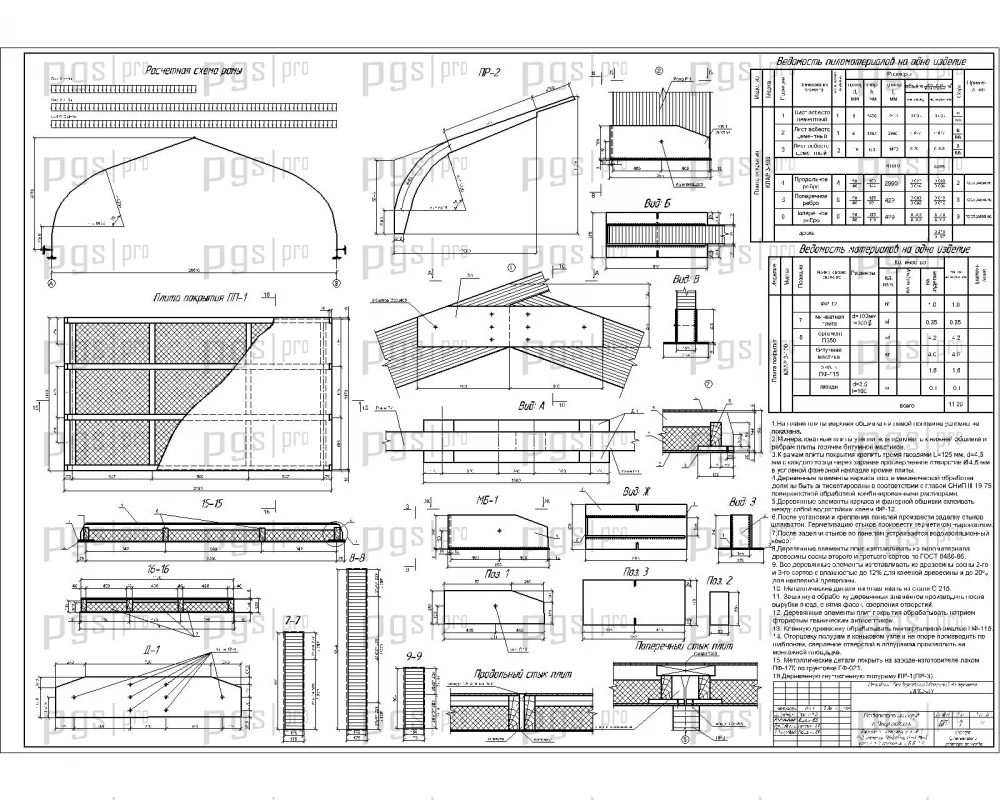

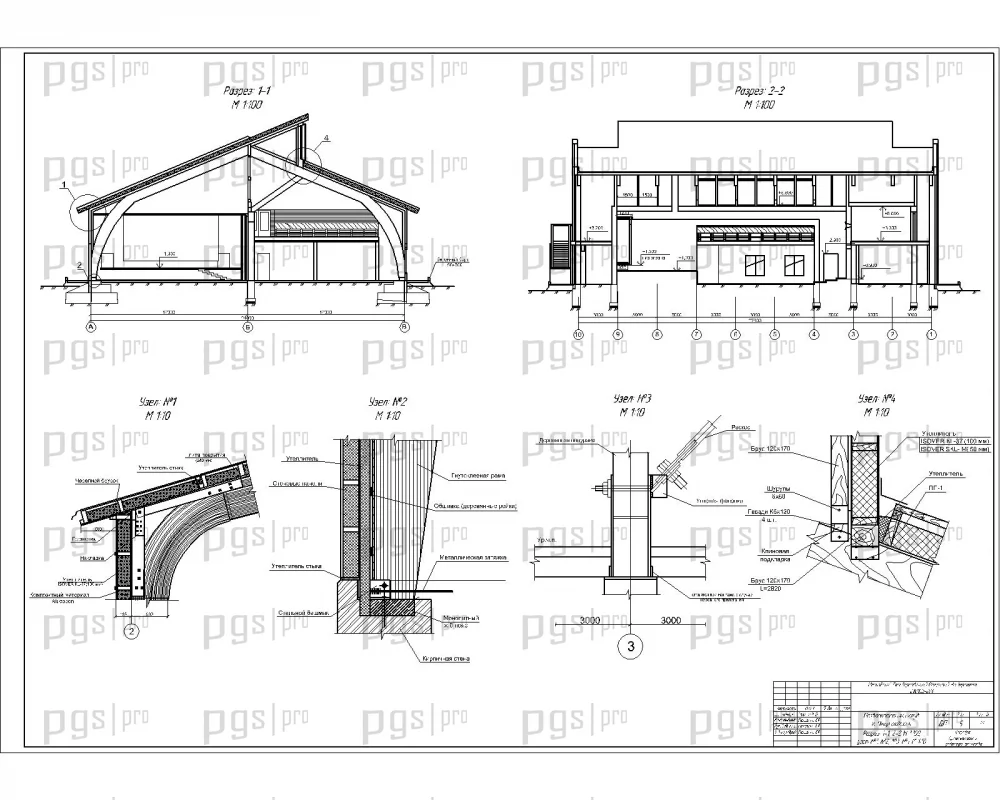

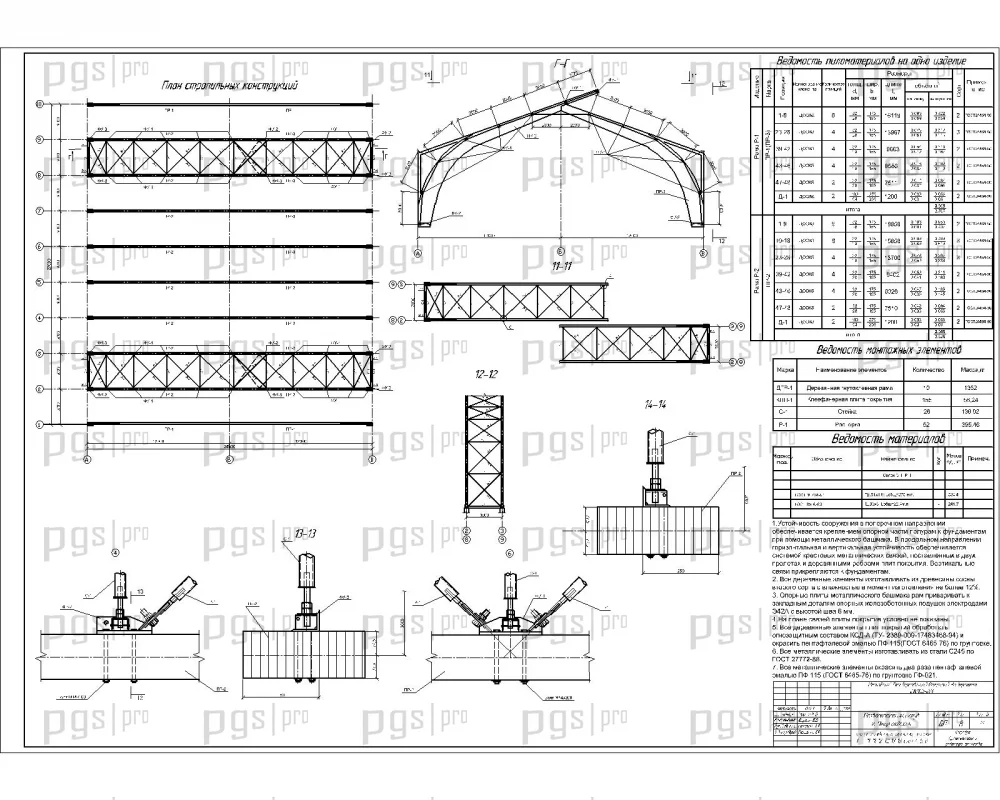

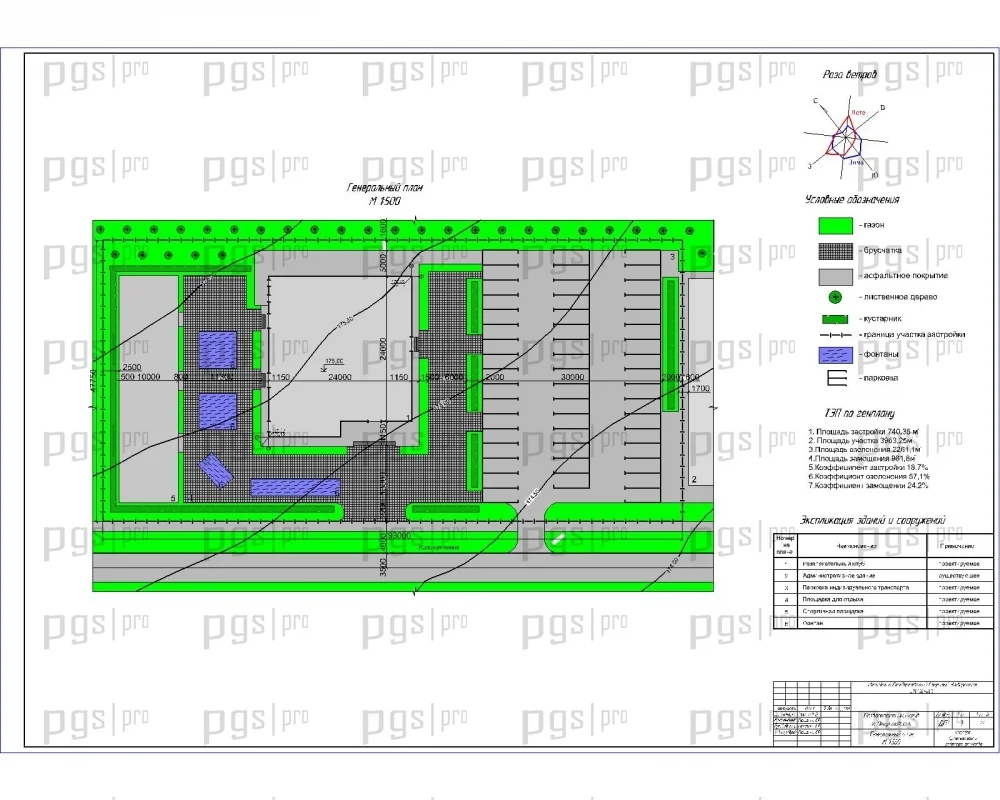

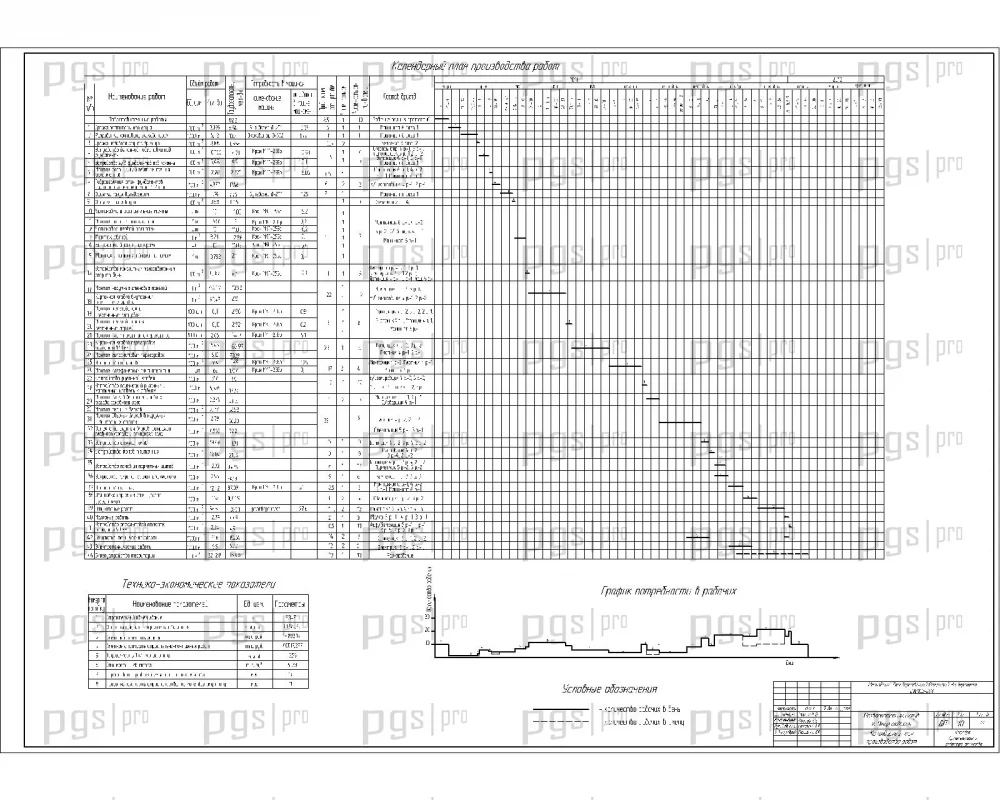

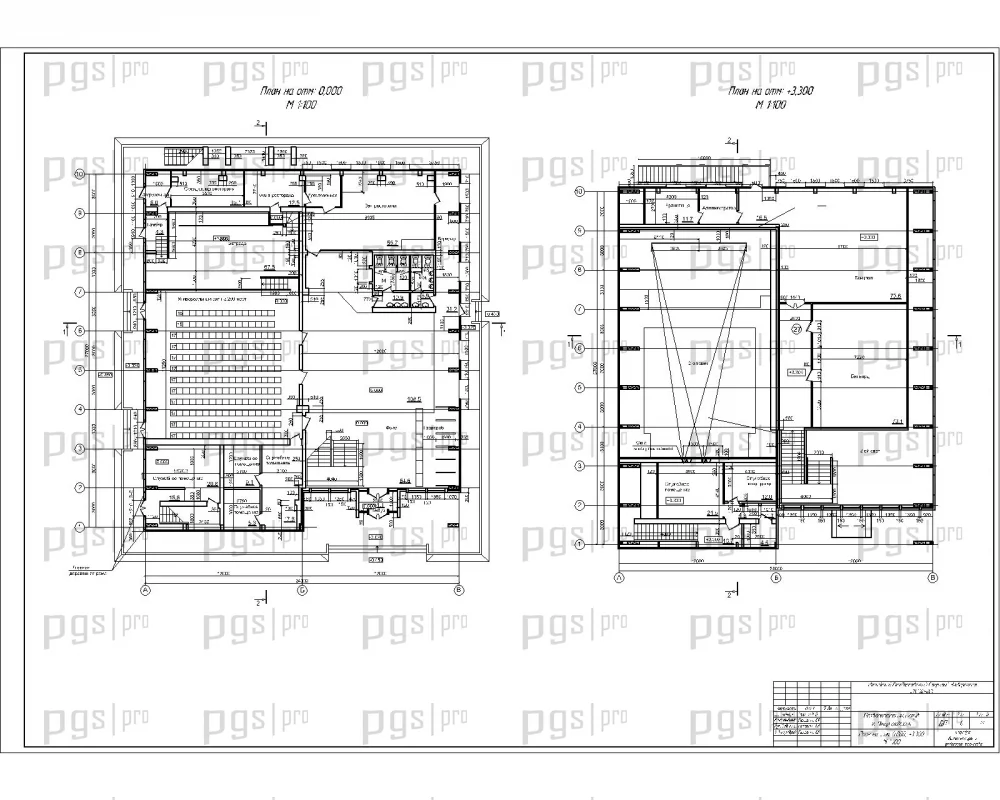

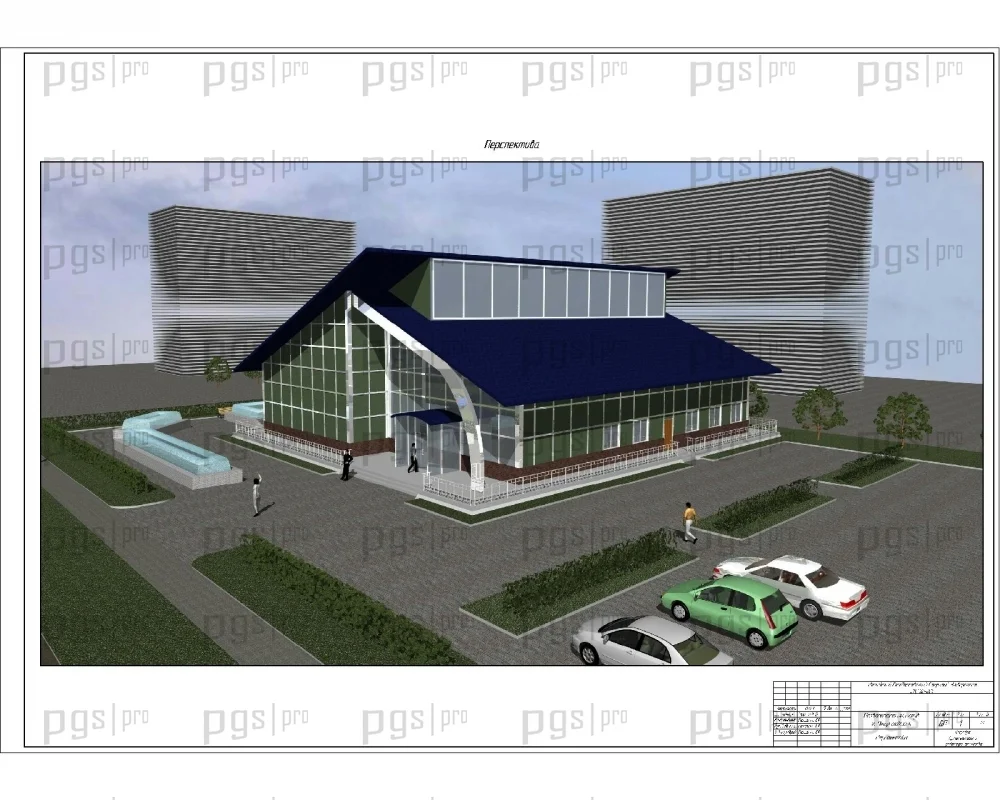

Состав графической части: 3D-визуализация здания, фасады, генеральный план с экспликацией и ТЭП, планы на отметке 0,000 и +3,300, разрезы и узлы, конструирование гнутоклееной деревянной рамы (схема нагрузок, деформационные схемы, эпюры, узлы ферм и колонн со спецификацией), конструирование рамы (поперечные сечения, детали, спецификация), технологическая карта на монтаж полурам, календарный план с графиками движения рабочих, машин и поставки материалов, строительный генплан с условными обозначениями и технико-экономическими показателями.

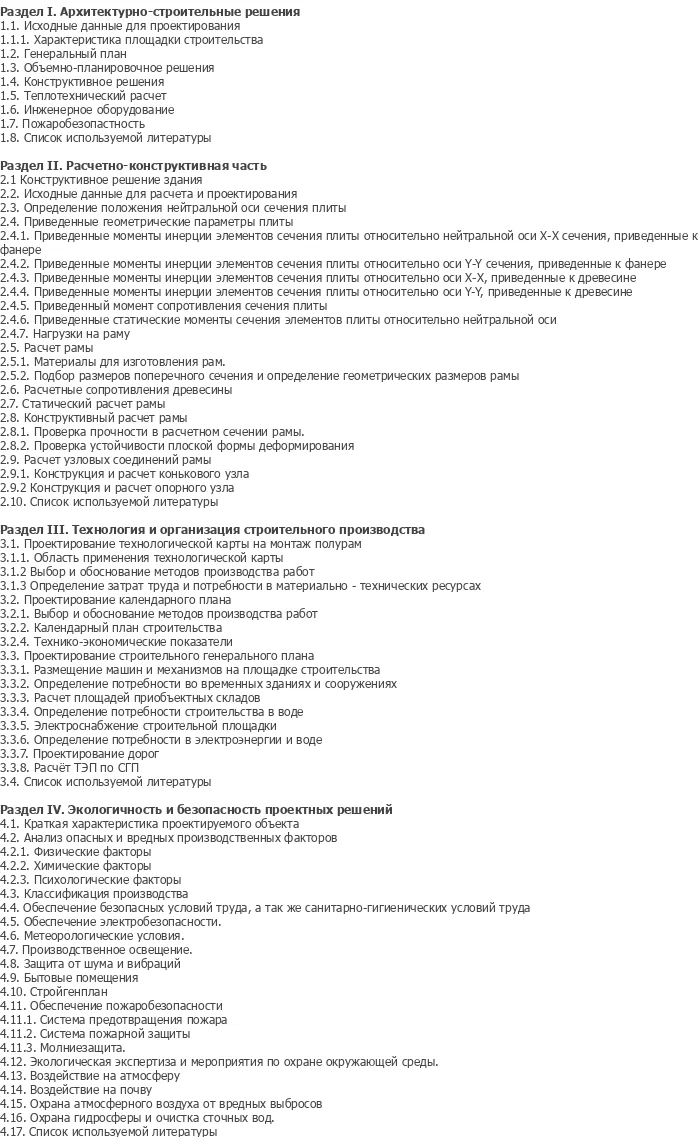

Состав пояснительной записки: Раздел I — Архитектурно-строительные решения (исходные данные, характеристика площадки строительства, генеральный план, объемно-планировочное решение, конструктивное решение, теплотехнический расчет, инженерное оборудование, пожаробезопасность), Раздел II — Расчетно-конструктивная часть (конструктивное решение здания, исходные данные для расчета и проектирования, определение положения нейтральной оси, приведенные геометрические параметры и моменты инерции, нагрузки на раму, расчет рамы, подбор размеров поперечного сечения, статический расчет, конструктивный расчет, проверка прочности и устойчивости, расчет узловых соединений — конькового и опорного узлов), Раздел III — Технология и организация строительного производства (технологическая карта на монтаж полурам, календарный план, строительный генплан), Раздел IV — Экологичность и безопасность проектных решений (анализ опасных и вредных факторов, классификация производства, обеспечение безопасных условий труда, электробезопасность, метеорологические условия, производственное освещение, защита от шума и вибраций, бытовые помещения, стройгенплан, пожаробезопасность, система предотвращения пожара, система пожарной защиты, молниезащита, экологическая экспертиза, воздействие на атмосферу, почву, гидросферу).

Проектируемый объект — развлекательный клуб в г. Петрозаводск. Данный готовый диплом ПГС разработан в соответствии с современными требованиями к проектированию зрелищных и развлекательных учреждений. Здание имеет переменную по высоте форму в плане и относится к категории общественных зданий повышенной архитектурной выразительности. Объект включает в свой состав зрительный зал, раздевальную часть, помещения обслуживающего и административно-хозяйственного назначения.

Конструктивная схема здания — каркасная с гнутоклееной деревянной рамой. Наружные стены выполнены из элементов поэлементной сборки — композитного материала Alucobond, внутренние стены — кирпичные. Фундаменты ступенчатого типа, ленточные. Крыша — гнутоклееная деревянная рама с плитами покрытия и мягкой кровлей. Высота первого и второго этажа составляет 3,3 м, высота зрительного зала — 5,1 м. Если вы ищете, где купить проект или скачать проект по направлению ПГС для развлекательного центра — диплом №1037 предлагает оптимальное соотношение цены и качества.

Архитектурно-художественная задача при проектировании здания развлекательного центра состоит из двух взаимосвязанных частей: создание внешнего архитектурного образа здания и архитектурно-художественная организация его внутренней пространственной структуры и интерьеров помещений. Наружный фасад — важнейшая составляющая объема здания, которая создает первое представление о соответствующем его назначению. Данный шаблон проекта подходит для защиты по специальности ПГС в строительных вузах и может быть использован как основа для проектирования аналогичных развлекательных комплексов.

Функциональные связи в здании решены с учетом специфики зрелищно-развлекательной деятельности и требований к эвакуации. Планировочная структура предусматривает четкое зонирование пространства на зрелищную, раздевальную, обслуживающую и административно-хозяйственную зоны. В помещениях предусмотрено естественное освещение, искусственное освещение гардероба, санитарных узлов, кладовых и других вспомогательных помещений.

Все помещения центра по функциональному назначению можно разделить на четыре основные группы:

• Помещения зрелищной части — для просмотра спектаклей, представлений и концертных выступлений, прослушивания лекций, демонстрации кинофильмов, танцевальных вечеров, проведения собраний и других зрелищных мероприятий;
• Помещения раздевальной части;
• Помещения обслуживающего и административно-хозяйственного назначения;
• Помещения зрелищной части (дополнительные).

Главный вход в здание с отметкой земли организован с помощью трех ступеней с большой открытой площадкой. Кроме парадного имеется еще три дополнительных входа: из склада объемных декораций, с лестничной клетки и из помещений буфета, предназначенный для загрузки продуктов. Парадная лестница, она же является эвакуационной, в здании состоит из двух маршей шириной 1200 мм. Высота маршей первого этажа 1200 мм, в марше по 8 ступеней. Высота маршей второго этажа 2100 мм, в марше по 14 ступеней. Проступь 300 мм, подступенок 150 мм. Лестничные площадки специальными выступами опираются кирпичные стены. Высота ограждений марша — 900 мм. Перила устраиваются из стальных звеньев, привариваемых к закладным элементам в боковой плоскости марша. Поручни выполнены из древесины. Конструктивное решение лестниц выполнено из мелкоштучных элементов путем наложения ступеней по косоурам.

Конструкции каркаса: общественные здания и сооружения занимают доминирующее положение в застройке, определяют композиции архитектурных ансамблей и своими архитектурно-художественными качествами воздействуют на сознание людей. Поэтому формирование внешнего архитектурного образа проектируемого здания очень важно. Фундаменты под колонны монолитного каркаса запроектированы монолитными железобетонными ступенчатого типа, армированные типовыми арматурными сетками по подошве. Фундаменты стен запроектированы ленточные, состоящие из блоков-подушек и фундаментных блоков.

Стены: по продольным и торцевым фасадам запроектированы из элементов поэлементной сборки — применение композитного материала типа Alucobond, который гарантирует полную свободу формообразования. Стеновые панели поэлементной сборки крепятся к фахверку из клеедревесины вертикальных стоек, поставленных с шагом 3 м в горизонтальных деревянных обвязках с шагом по вертикали равным 1000 мм. Швы между панелями заделываются по типу поэлементной сборки. Устанавливаются на сборные железобетонные обвязки цоколя и крепятся к ним монтажными металлическими элементами.

Внутренние стены: до отметки 6,000 м выкладываются из сплошного кирпича для стен толщиной 250 мм и более применяют кирпич марки 100 на цементно-известковом растворе марки 50, для перегородок толщиной 120 мм и менее — кирпич марки 75 на растворе марки 50. Внутренние кирпичные стены выше отм. 6,000 м представляют собой перегородки поэлементной сборки, примыкающие к деревянным рамам и панелям покрытия. Перегородки состоят из деревянного каркаса, обшитого гипсокартонными листами.

Перекрытия: для перекрытия помещений здания используются пустотные плиты толщиной 220 мм и монолитные плиты. Плиты укладываются по сплошному цементно-песчаному раствору толщиной 10 мм. Плиты анкеруются через одну в стену и между собой. Опираются плиты на стены. Перегородки разделяют отдельные помещения. При выборе конструкций учитывается режим эксплуатации, архитектура интерьера и экономическая целесообразность использования отдельных материалов.

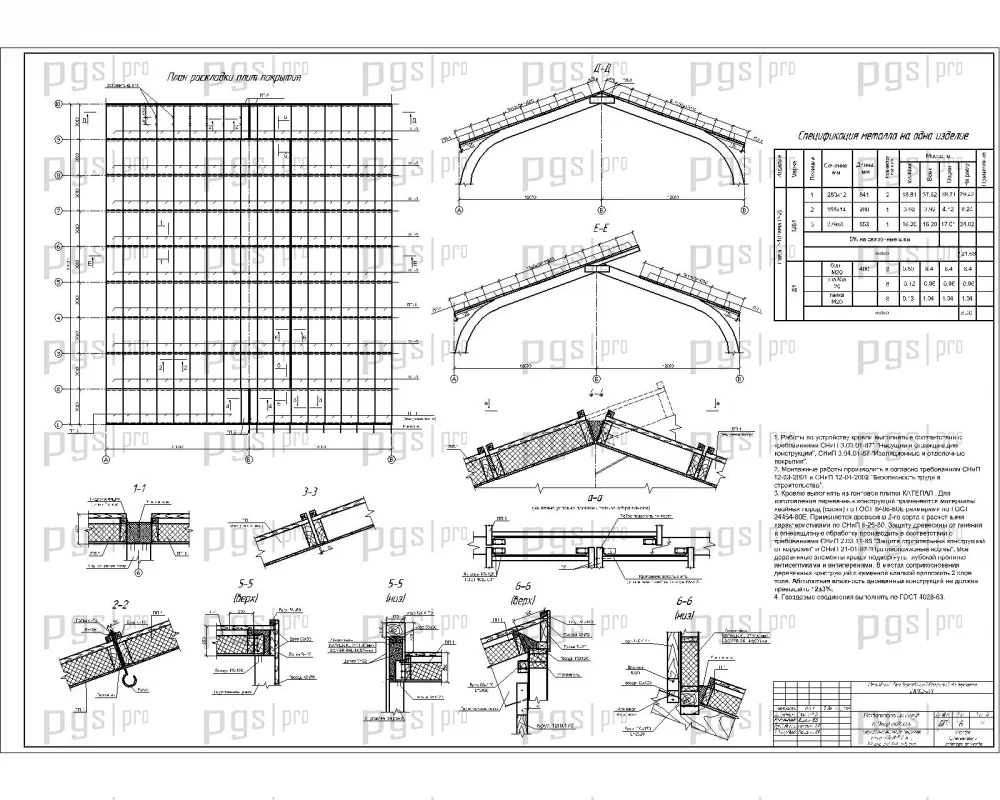

Покрытие: покрытием здания является гнутоклееная деревянная рама, по верху которой уложены асбестоцементные утепленные плиты с деревянным каркасом и соединенными на шурупах с номинальными размерами в плане 3,0×1,5 м. Поэтому здесь применима мягкая кровля: мягкая кровля «КАТЕПАЛ», плитка покрытия, пароизоляция ЮТАФОЛ(Д)-лента ЮТАФОЛ СП1.

Окна и двери: окна в здании выполняются из алюминиевых профилей. Алюминиевые профили выполняются из трехкомпонентного сплава — алюминия, дешевого легкого, мягкого, повышающего прочность, и кремния, улучшающего литейные свойства. Это легкий, прочный, не поддающийся коррозии материал, обладающий теплоизоляционными свойствами. Алюминиевые окна выполнены в раздельном варианте конструкций. Коробка и переплеты оконного блока сконструированы из полых замкнутых профилей, образующих полое трехмерное поперечное сечение. Средняя большая камера предназначена для выравнивания ветрового давления. В двух крайних между алюминиевыми обвязками изолирующие термостойки из полимерных материалов, превращающие тепловой поток, обеспечивая теплоизоляцию конструкций. Заполнение световых проемов: стеклопакеты. Стеклопакеты в конструкции переплетов закрепляют при помощи штаников и уплотняют упругими резиновыми профилями. Производится герметизация эластичными лентами фальцев остекления и мест примыкания коробок окон к откосам проемов.

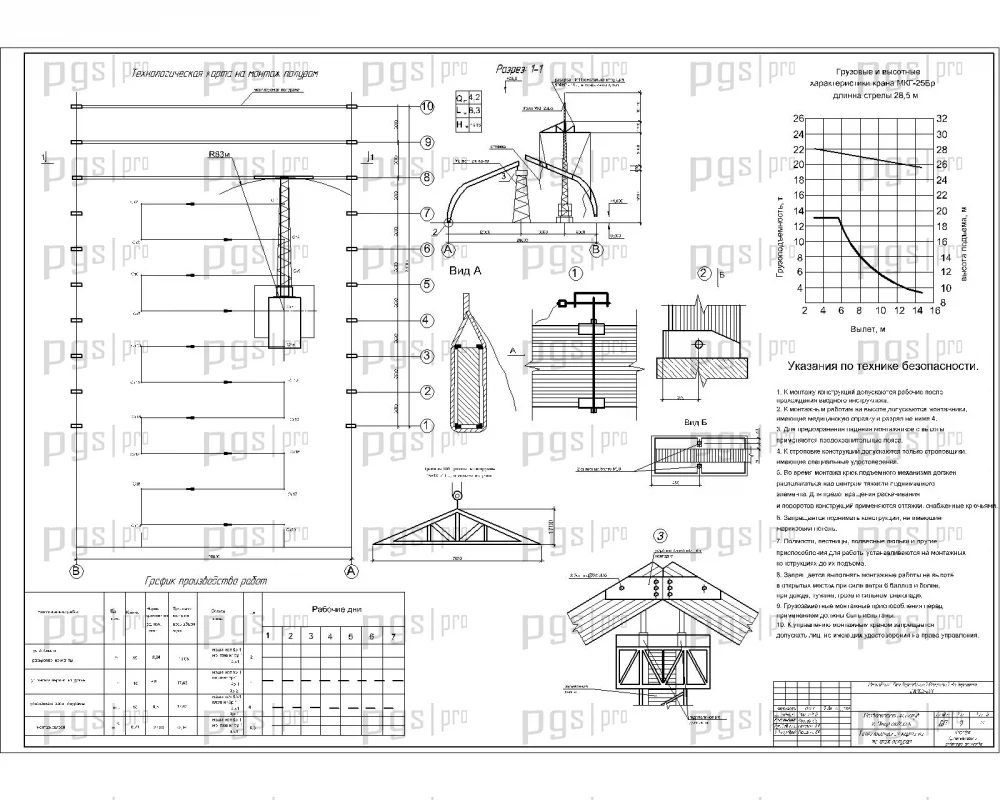

Технологическая карта на монтаж полурам включает область применения, выбор и обоснование методов производства работ, определение затрат труда и потребности в материально-технических ресурсах, контроль качества и приемку работ, безопасность труда и технико-экономические показатели.

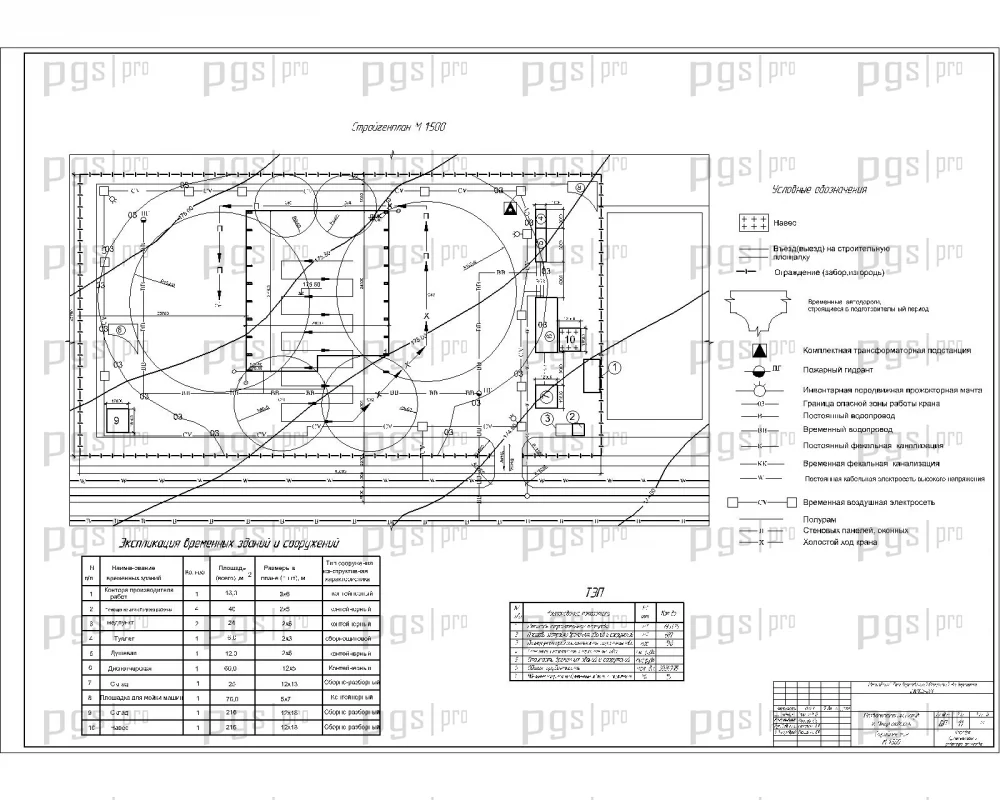

Организация строительного производства содержит проектирование календарного плана (выбор и обоснование методов производства работ, календарный план строительства, технико-экономические показатели), проектирование строительного генерального плана (размещение машин и механизмов на площадке строительства, определение потребности во временных зданиях и сооружениях, расчет площадей приобъектных складов, определение потребности строительства в воде, электроэнергии, проектирование дорог, расчет ТЭП по СГП).

Экологичность и безопасность проектных решений включает краткую характеристику проектируемого объекта, анализ опасных и вредных производственных факторов (физические, химические, психологические), классификацию производства, обеспечение безопасных условий труда и санитарно-гигиенических условий, обеспечение электробезопасности, метеорологические условия, производственное освещение, защиту от шума и вибраций, бытовые помещения, стройгенплан, обеспечение пожаробезопасности (система предотвращения пожара, система пожарной защиты, молниезащита), экологическую экспертизу и мероприятия по охране окружающей среды (воздействие на атмосферу, почву, гидросферу, очистку сточных вод).
