1. Специальность: ПГС (Промышленное и гражданское строительство).

2. Тема дипломного проекта: деревянная часовня.

3. Конструктивные решения:
- Схема здания: бескаркасная;
- Фундамент: ленточные сборные ж-б;
- Наружные стены: дерево;
- Кровля: кровельная сталь.

4. Габаритные размеры здания:
Длина: 14,0 м;
Ширина: 14,0 м;
Высота: 20,06 м.

5. Расчет конструкций проводился: ручным способом, программа "Фундамент 6.0".

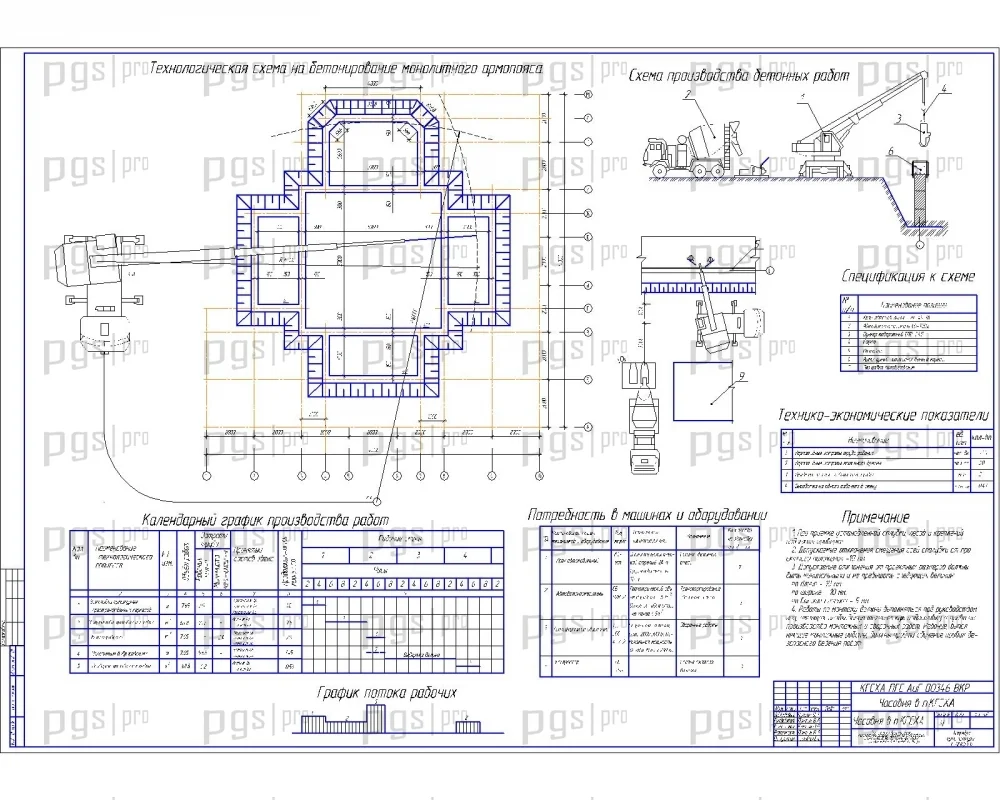

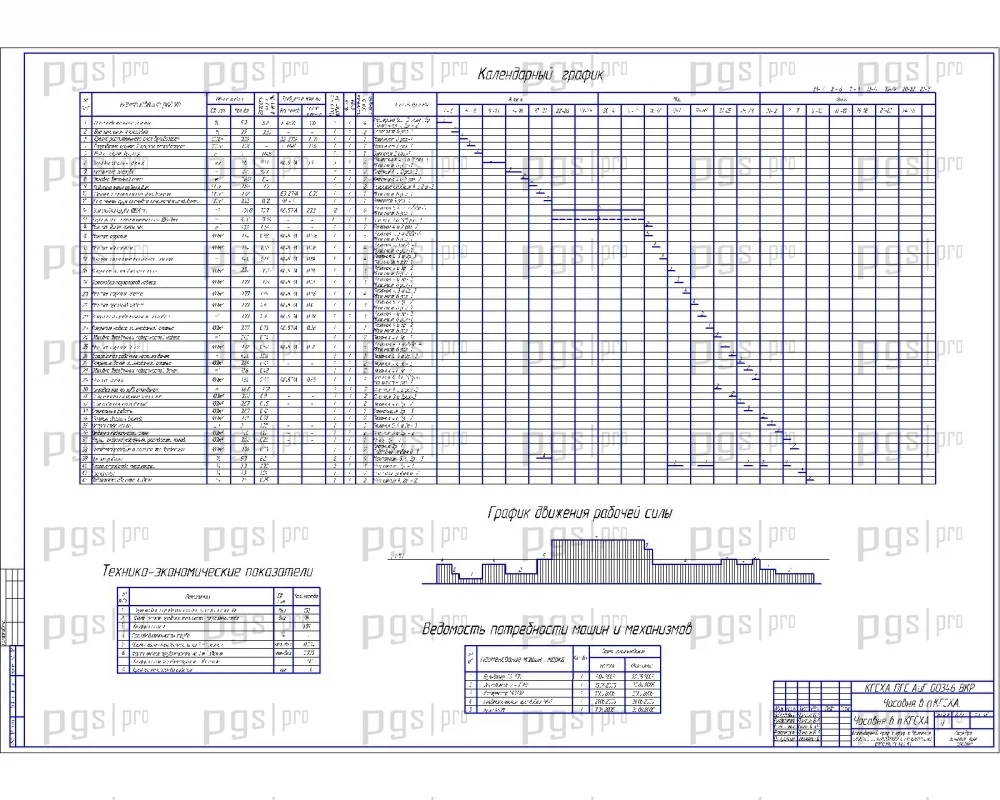

6. Технологическая карта выполнена на бетонирование армопояса.

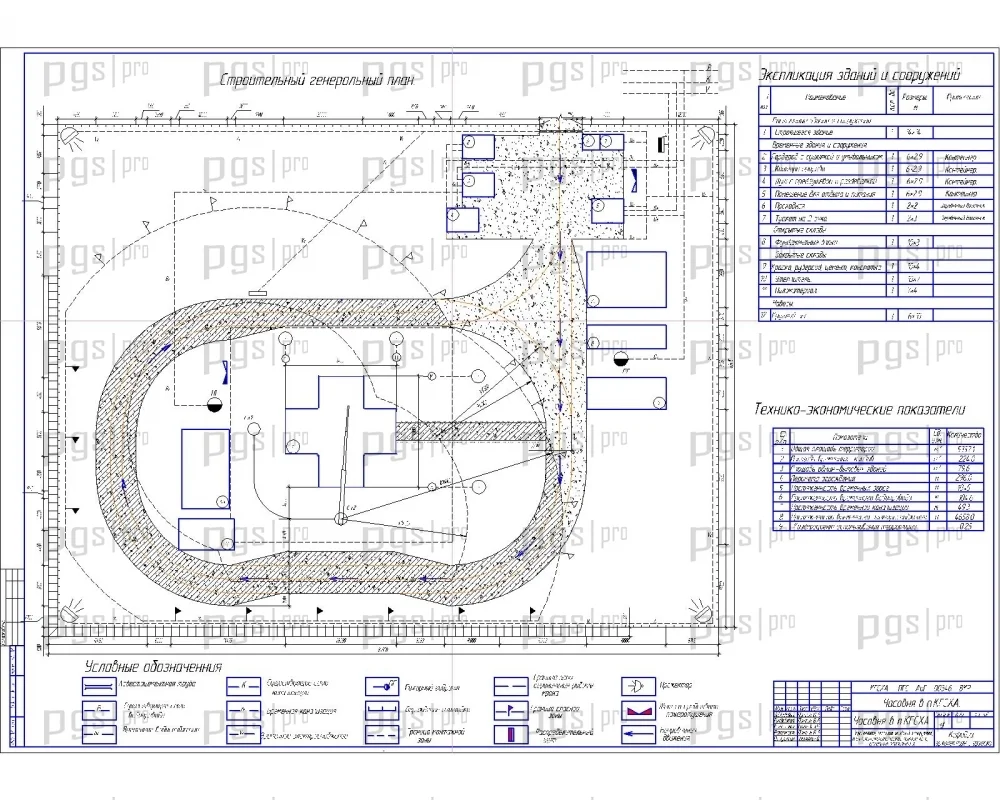

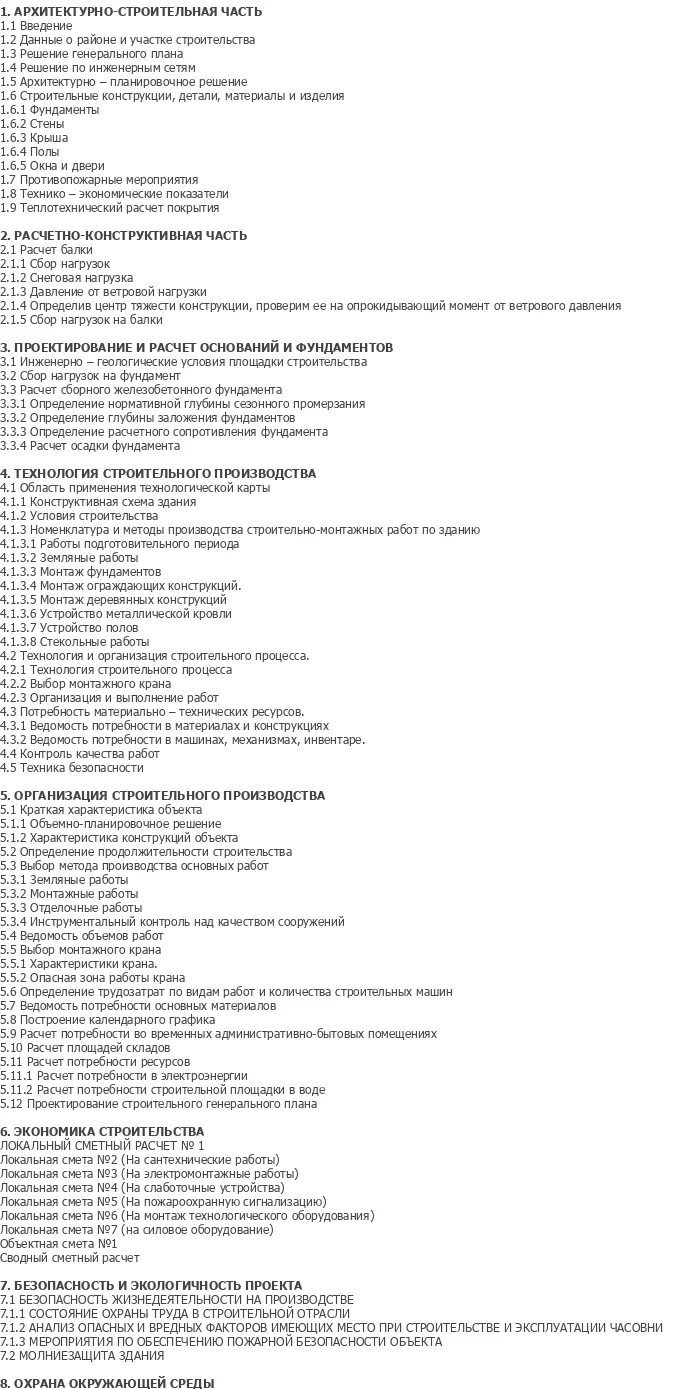

7. Объем дипломной работы ПГС:

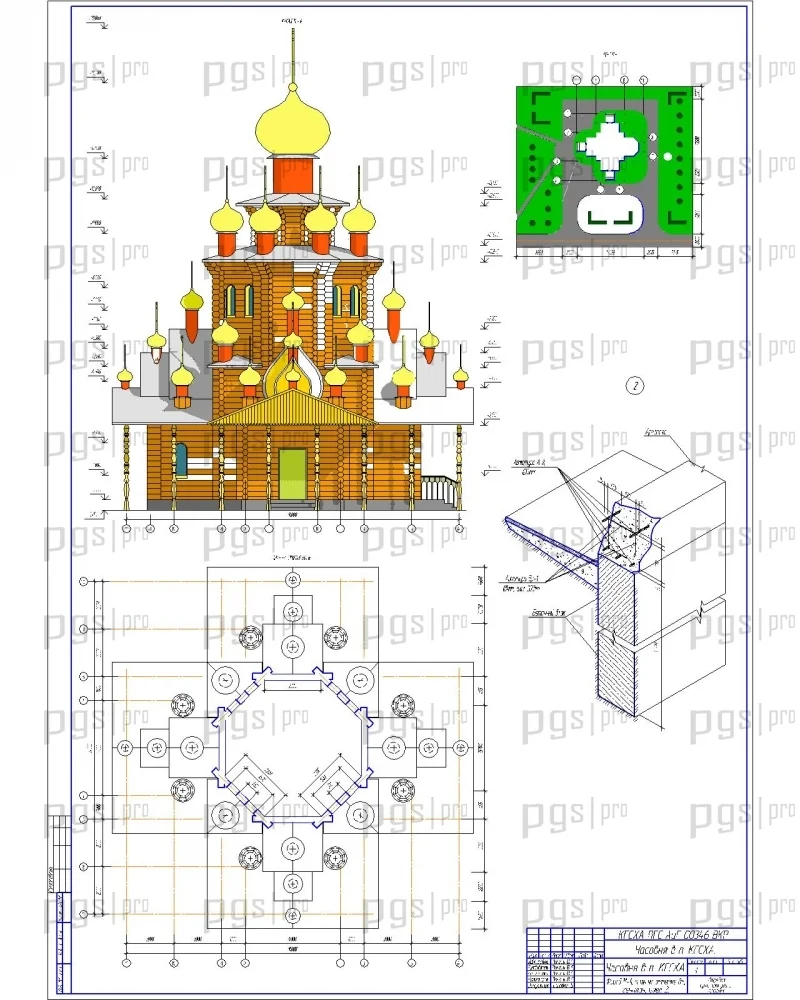

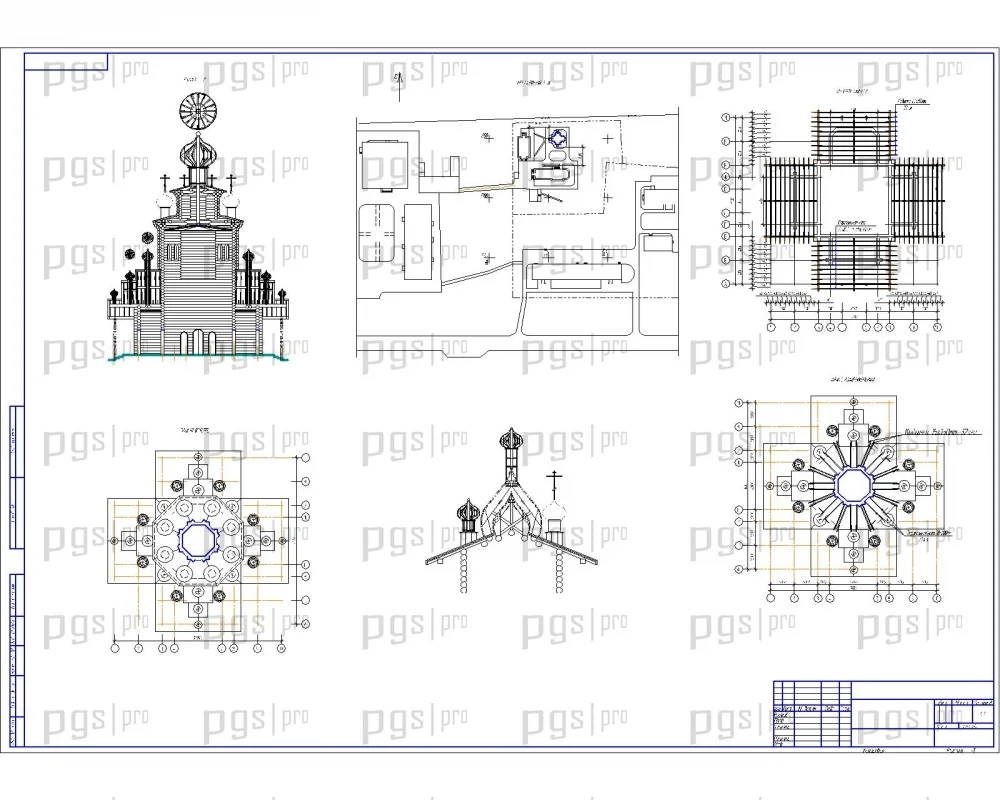

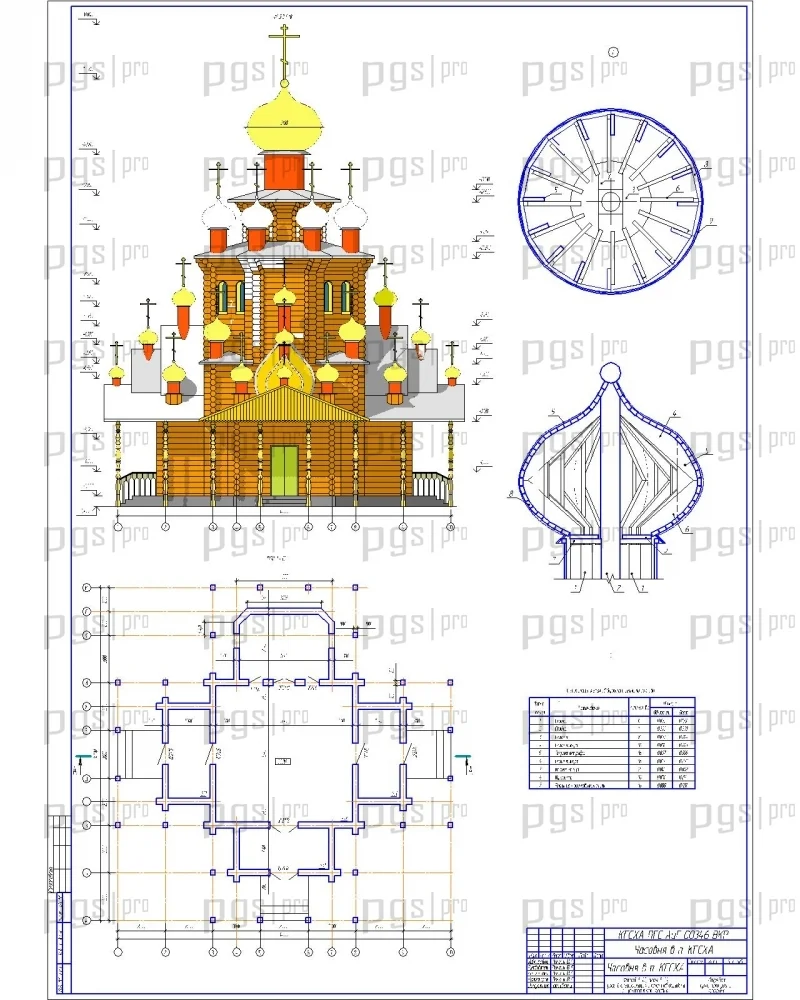

- 10 листов чертежей dwg (AutoCAD);
- 82 листа пояснительной записки «Word».

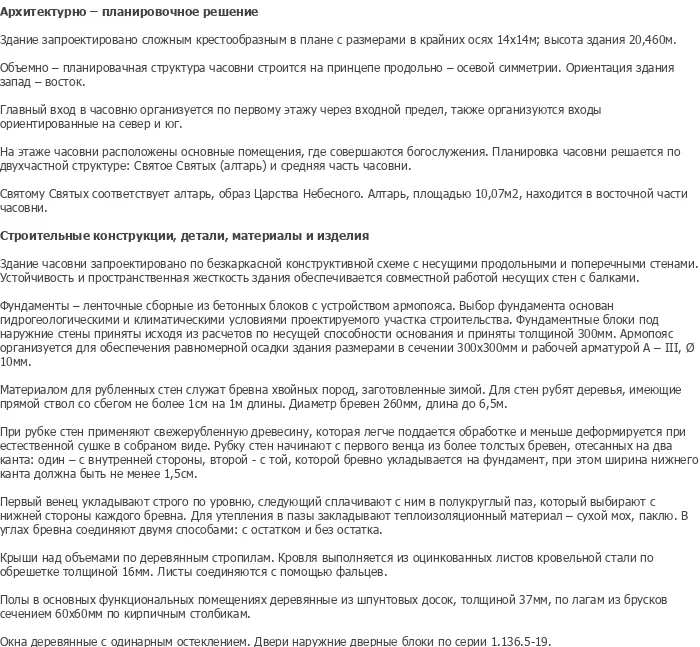

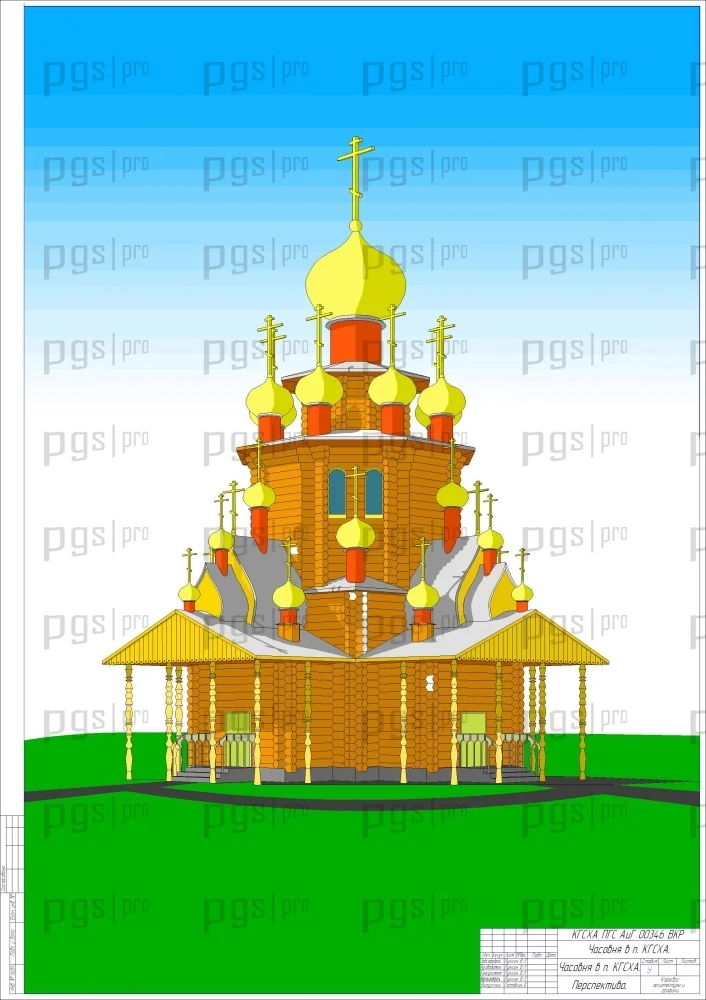

Архитектурно – планировочное решение

Здание запроектировано сложным крестообразным в плане с размерами в крайних осях 14х14м; высота здания   20,460м.

Объемно – планировачная структура часовни строится на принцепе продольно – осевой симметрии. Ориентация здания запад – восток.

Главный вход в часовню организуется по первому этажу через входной предел, также организуются входы ориентированные на север и юг.

На этаже часовни расположены основные помещения, где совершаются богослужения. Планировка часовни решается по двухчастной структуре: Святое Святых (алтарь) и средняя часть часовни.

Святому Святых соответствует алтарь, образ Царства Небесного. Алтарь, площадью 10,07м2, находится в восточной части часовни.


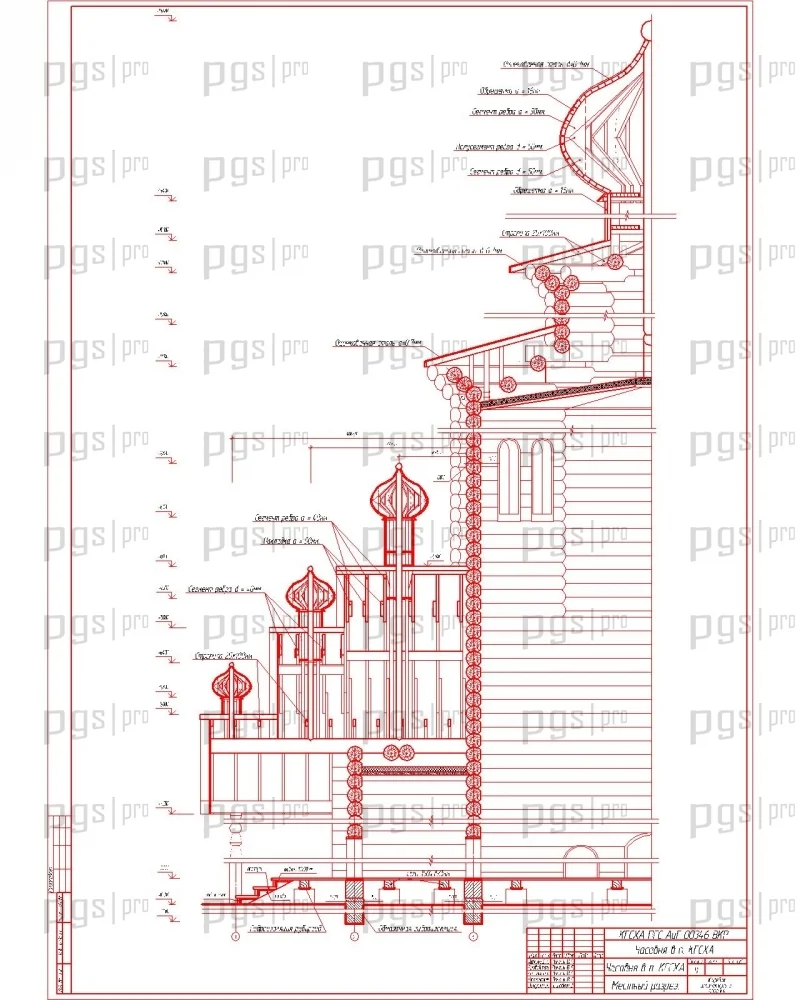

Строительные конструкции, детали, материалы и изделия

Здание часовни запроектировано по безкаркасной конструктивной схеме с несущими продольными и поперечными  стенами.
Устойчивость и пространственная жесткость здания обеспечивается совместной работой несущих стен с балками.

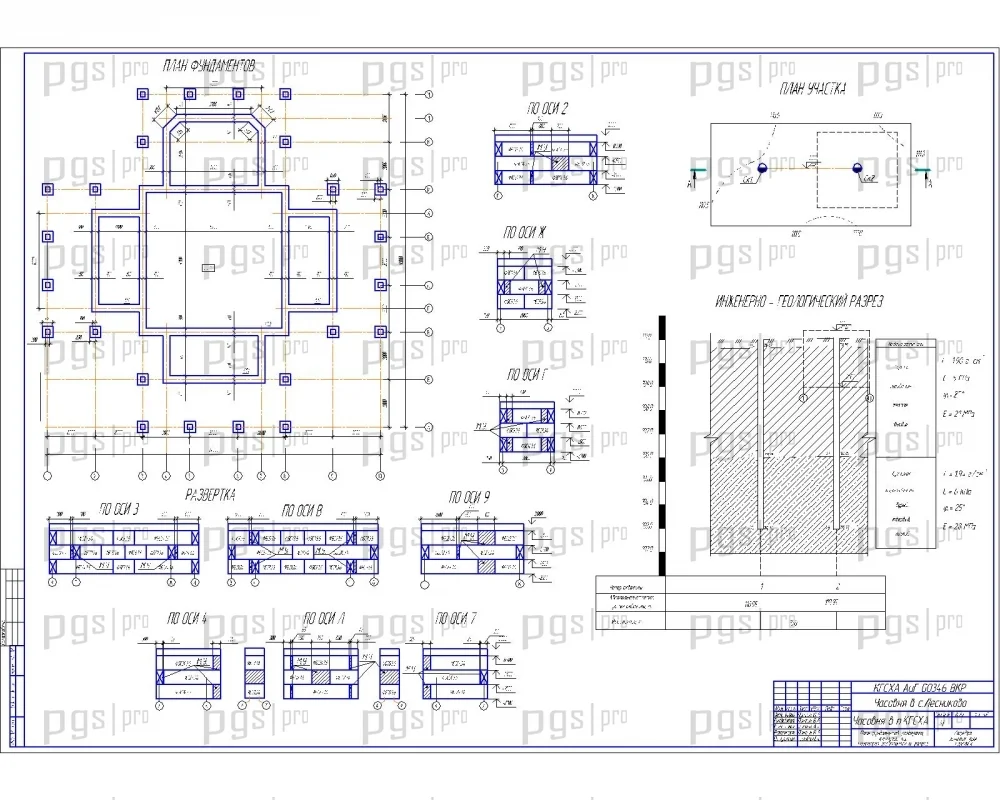

Фундаменты – ленточные сборные из бетонных блоков с устройством армопояса. Выбор фундамента основан гидрогеологическими и климатическими условиями проектируемого участка строительства. Фундаментные блоки под наружние стены приняты исходя из расчетов по несущей способности основания и приняты толщиной 300мм. Армопояс организуется для обеспечения равномерной осадки здания размерами в сечении 300х300мм и рабочей арматурой А – III, Ø 10мм.

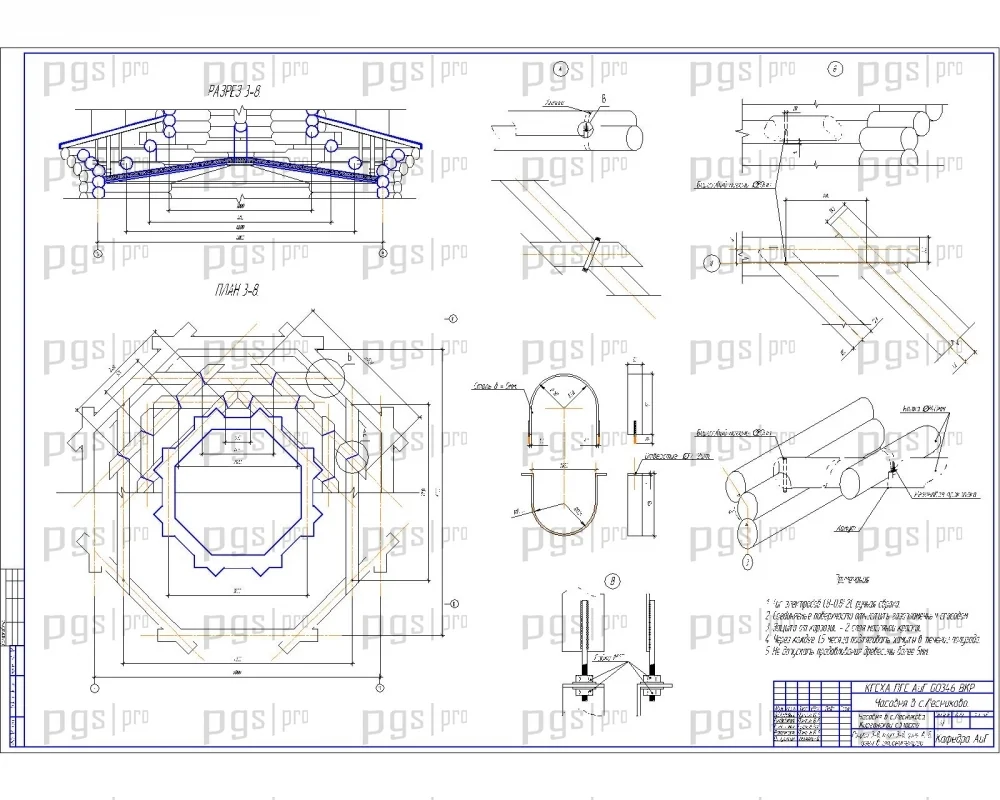

Материалом для рубленных стен служат бревна хвойных пород, заготовленные зимой. Для стен рубят деревья, имеющие прямой ствол со сбегом не более 1см на 1м длины. Диаметр бревен 260мм, длина до 6,5м.

При рубке стен применяют свежерубленную древесину, которая легче поддается обработке и меньше деформируется при естественной сушке в собраном виде. Рубку стен начинают с первого венца из более толстых бревен, отесанных на два канта: один – с внутренней стороны, второй - с той, которой бревно укладывается на фундамент, при этом ширина нижнего канта должна быть не менее 1,5см.

Первый венец укладывают строго по уровню, следующий сплачивают с ним в полукруглый паз, который выбирают с нижней стороны каждого бревна. Для утепления в пазы закладывают теплоизоляционный материал – сухой мох, паклю. В углах бревна соединяют двумя способами: с остатком и без остатка.

Крыши над объемами по деревянным стропилам. Кровля выполняется из оцинкованных листов кровельной стали по обрешетке толщиной 16мм. Листы соединяются с помощью фальцев.

Полы в основных функциональных помещениях деревянные из шпунтовых досок, толщиной 37мм, по лагам из брусков сечением 60х60мм по кирпичным столбикам.

Окна деревянные с одинарным остеклением. Двери наружние дверные блоки по серии 1.136.5-19.
