1. Специальность: ПГС (Промышленное и гражданское строительство).

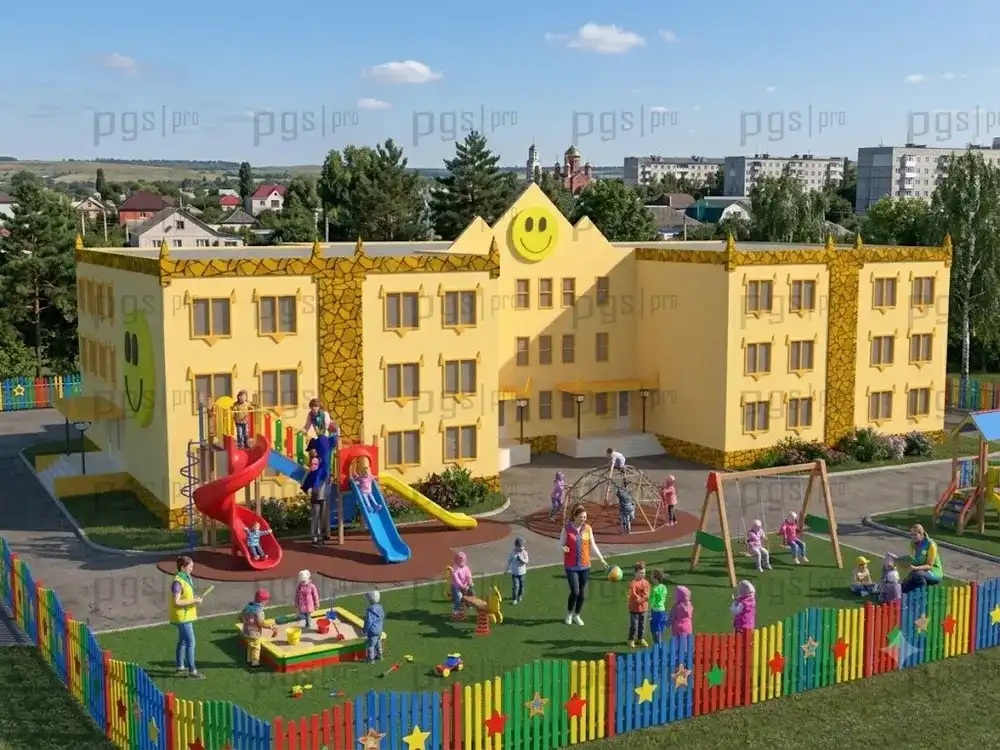

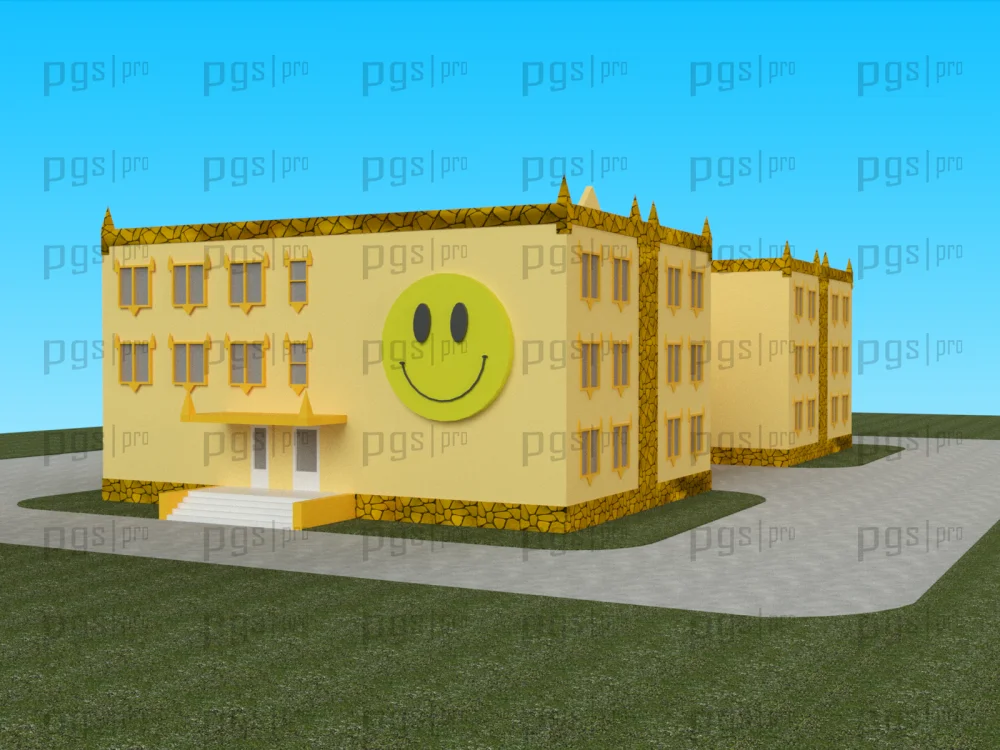

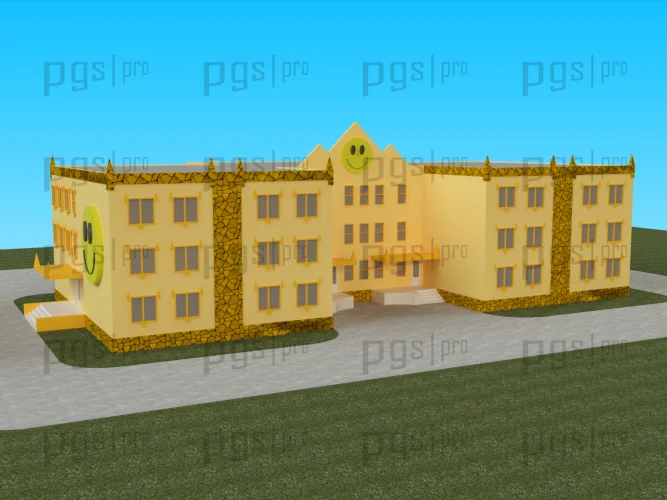

2. Тема дипломного проекта: детский сад в районом центре Грачевка.

3. Дополнительные характеристики: здание имеет три этажа, высота этажей 3,3 метра, имеется подвал для трассировки инженерных коммуникаций, высотой 2,9 метра.

4. Конструктивные решения:
- Схема здания: каркасно-панельная;

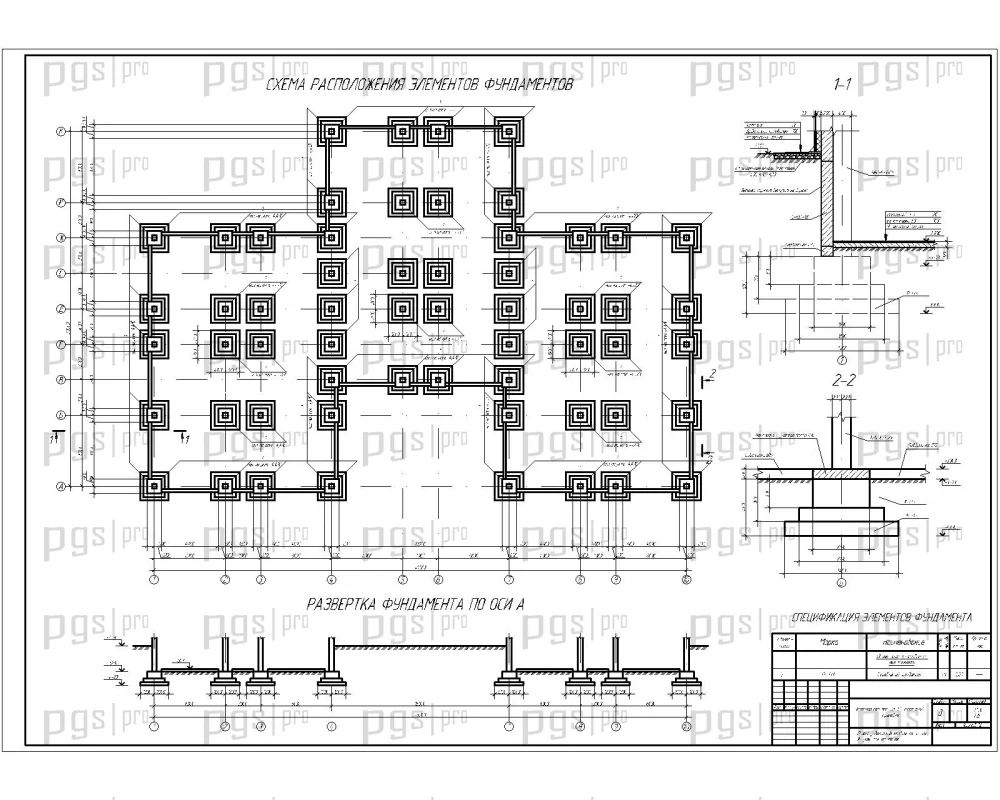

- Фундамент: столбчатые стаканного типа, железобетонные;
- Наружные стены: из керамзитобетонных панелей 250мм;
- Перекрытие: сборные железобетонные;
- Кровля: без чердака из железобетонных плит.

5. Габаритные размеры здания:
Длина: 45,0 м;
Ширина: 30,0 м;
Высота: 14,55 м.

6. Расчет конструкций: выполнен вручную.

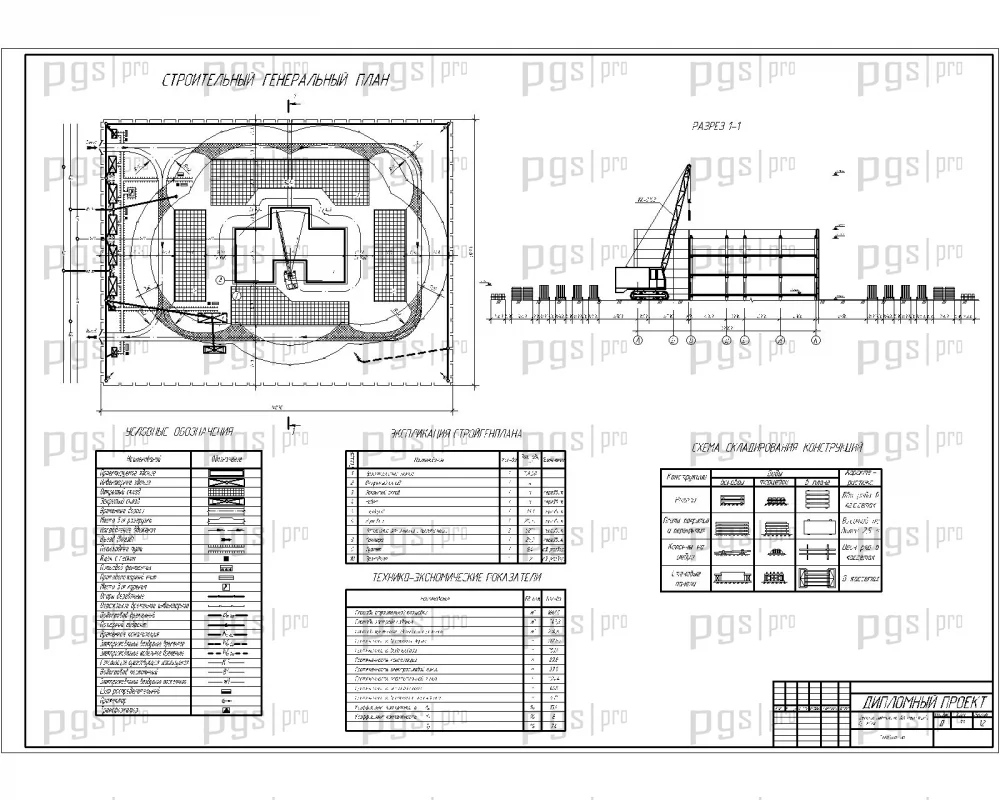

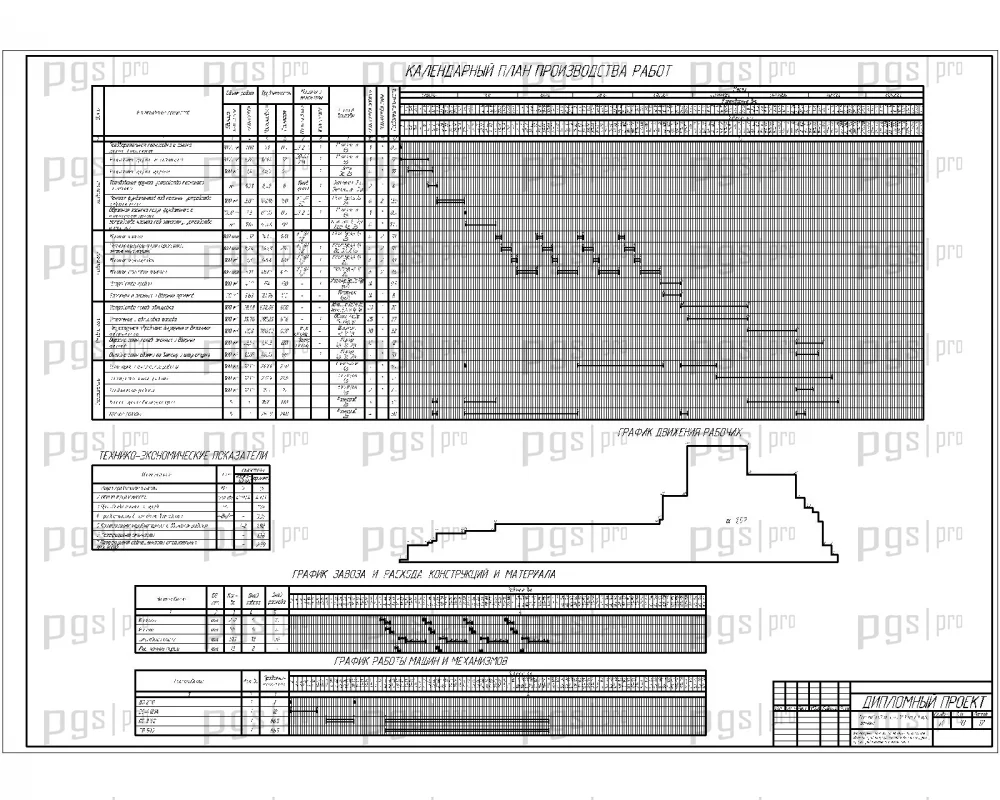

7. Технологические карты на следующие работы:

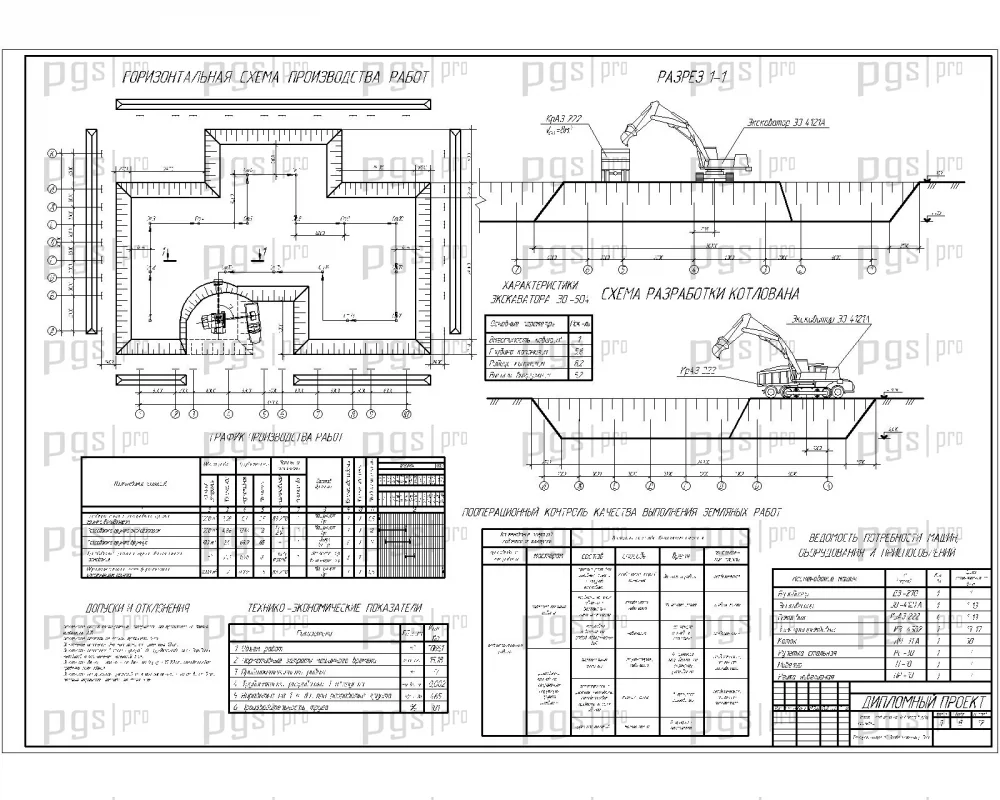

- на производство земляных работ;

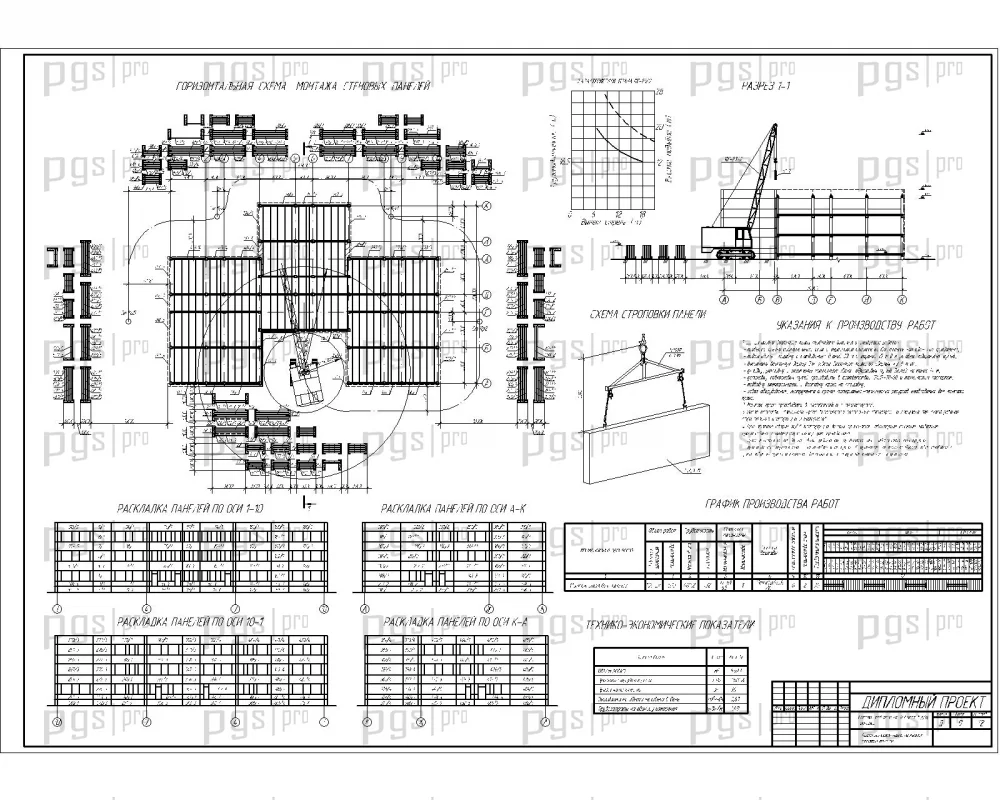

- на монтаж стеновых панелей.

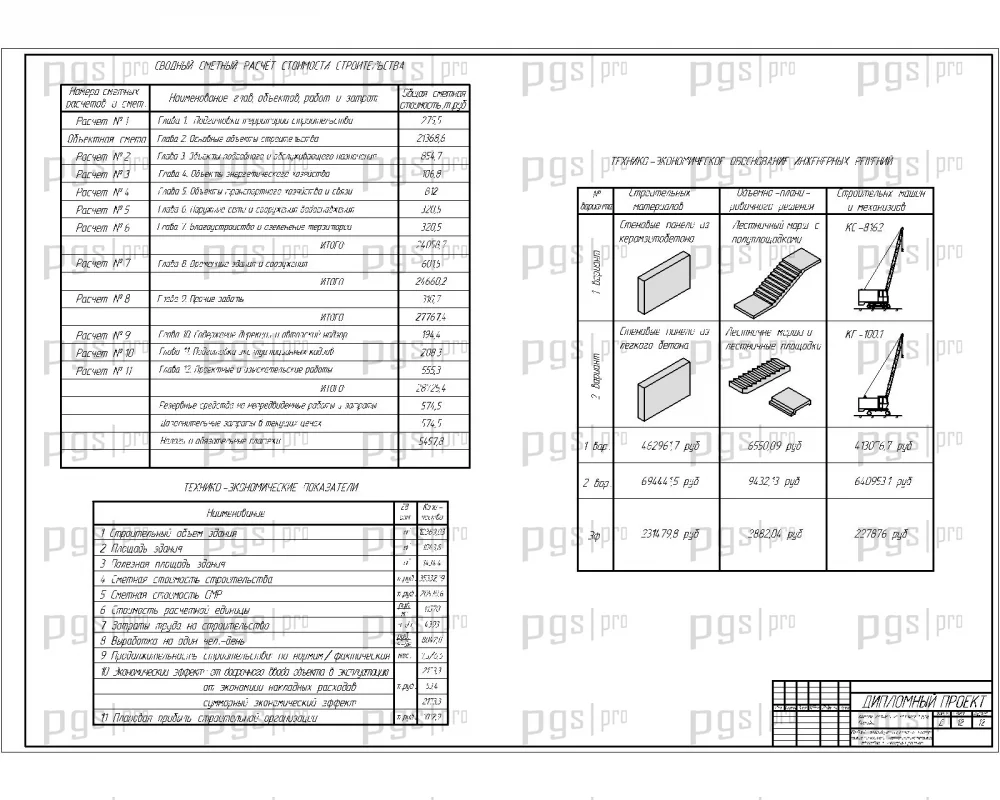

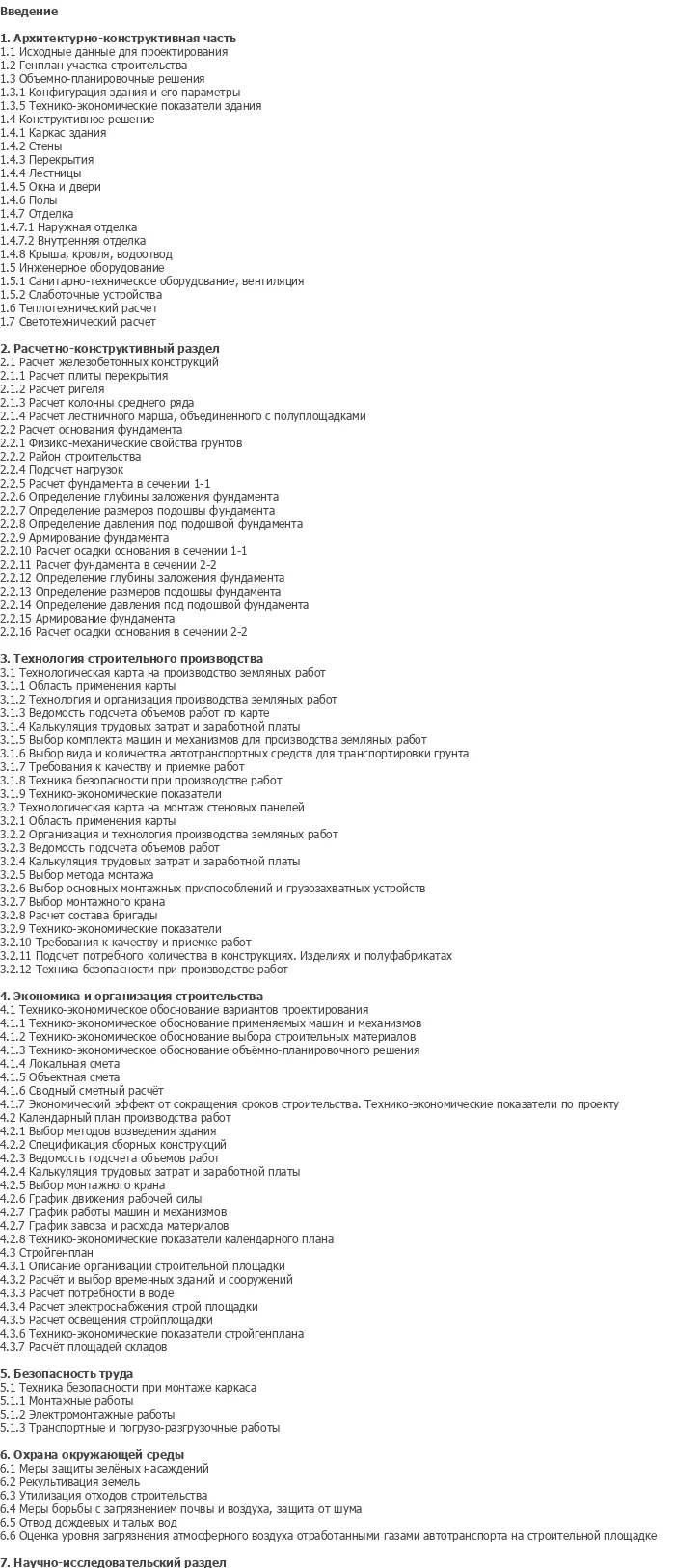

8. Объем дипломной работы ПГС:
- 12листов чертежей dwg (AutoCAD);
-152 листа пояснительной записки «Word» и «Exсel».

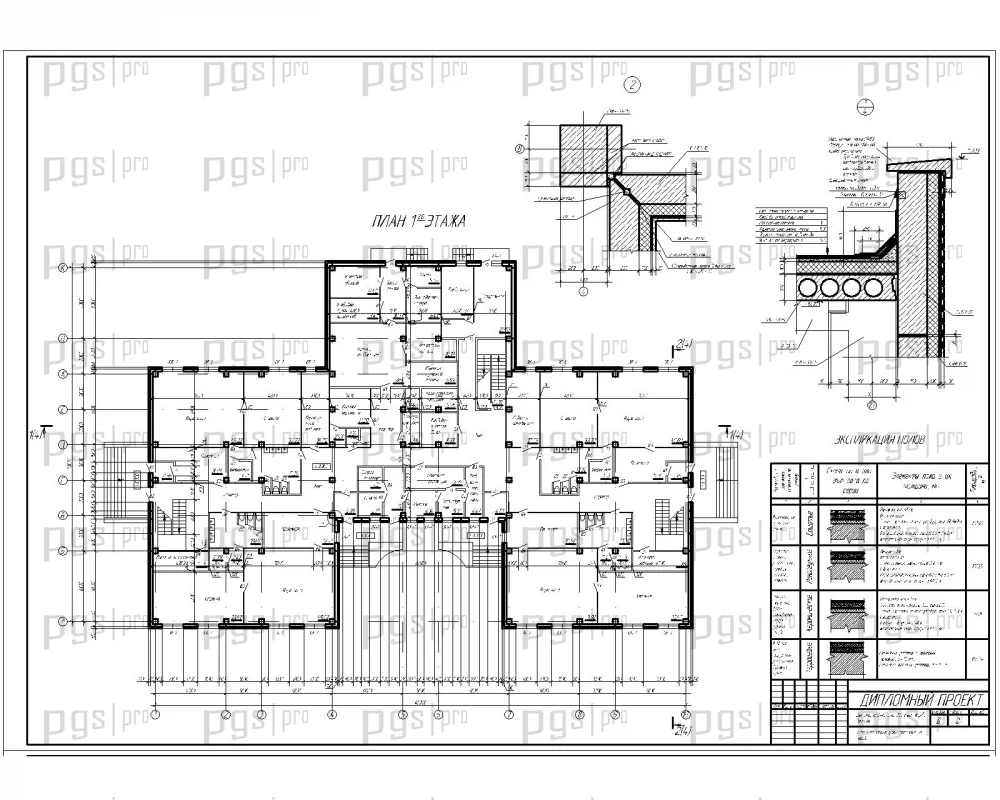

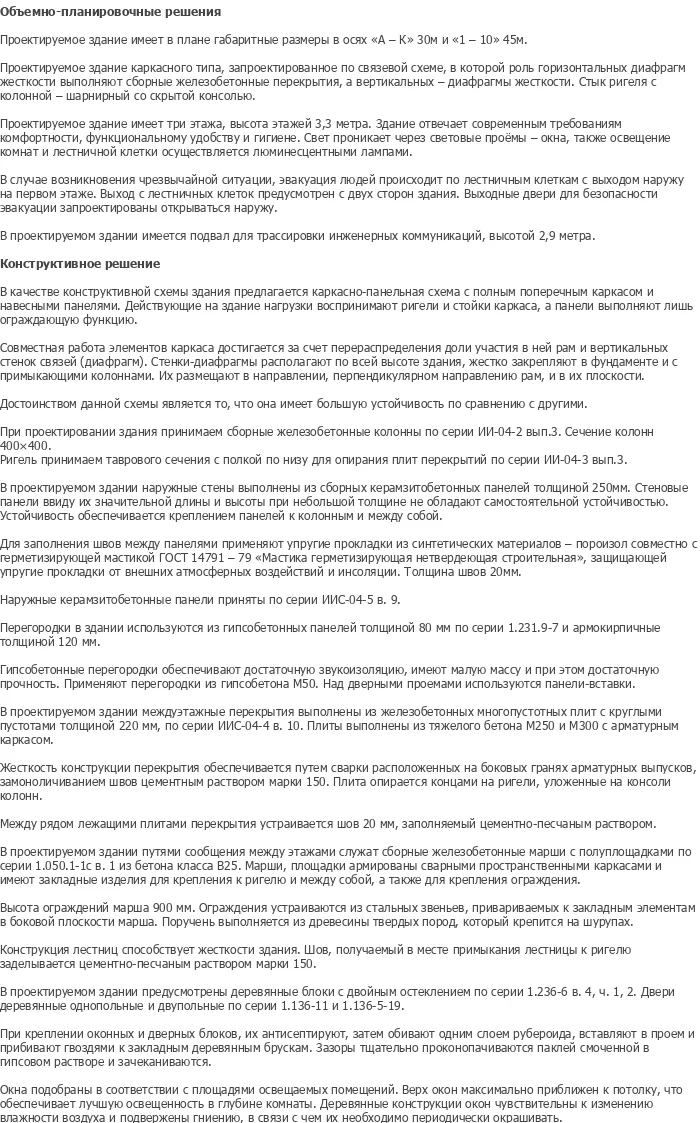

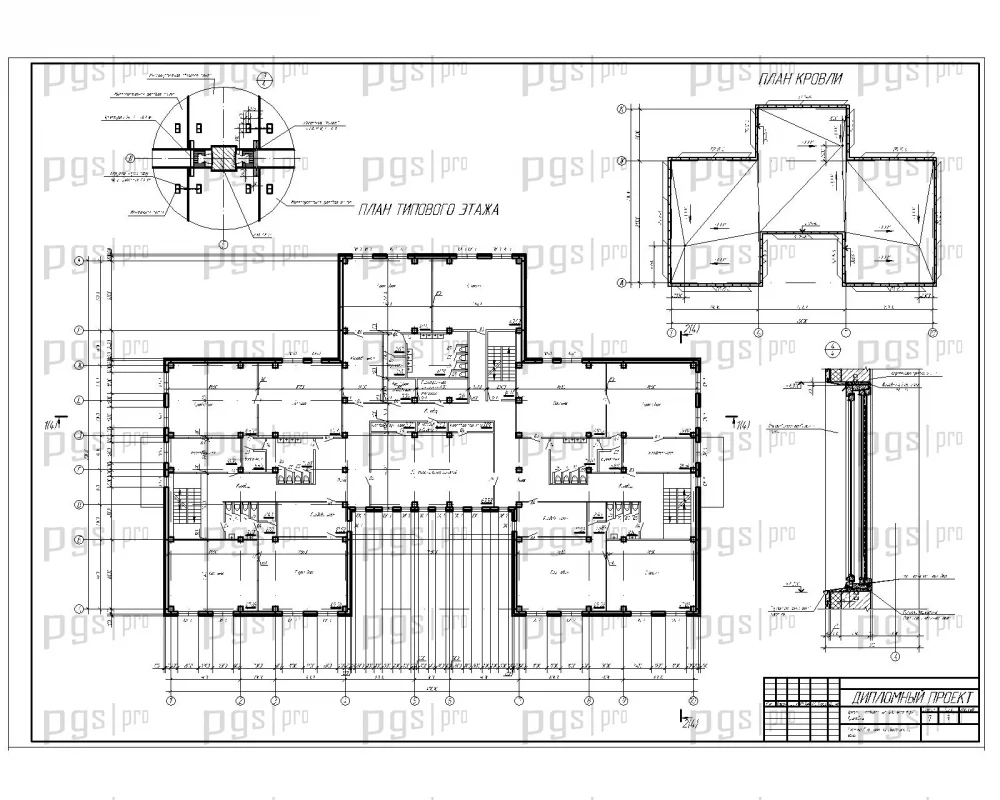

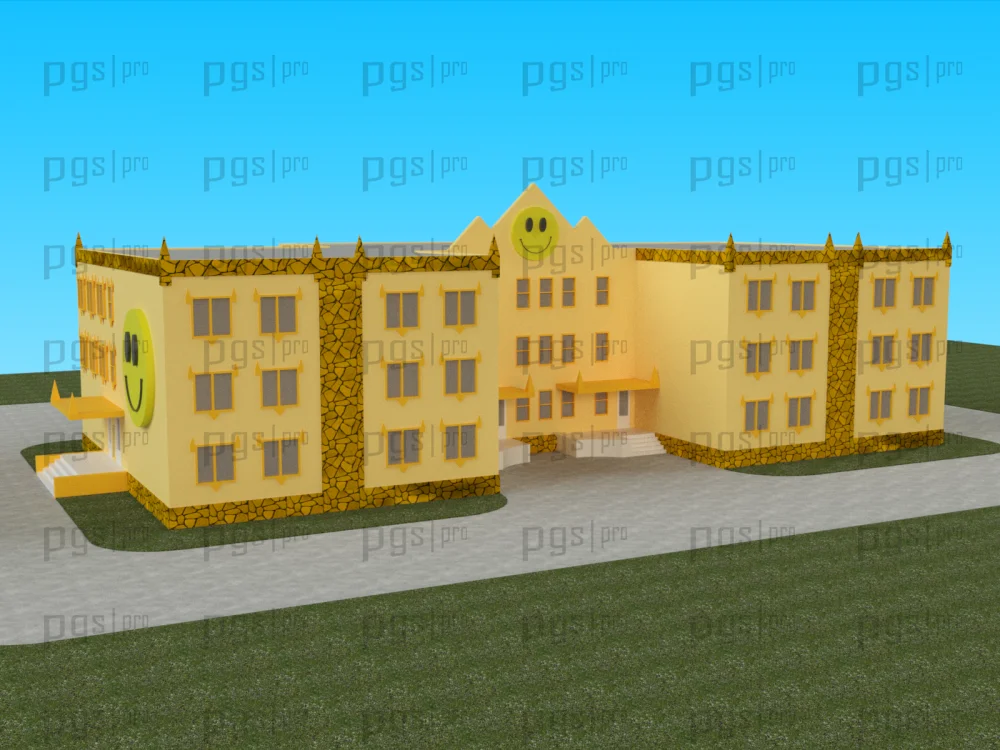

Объемно-планировочные решения

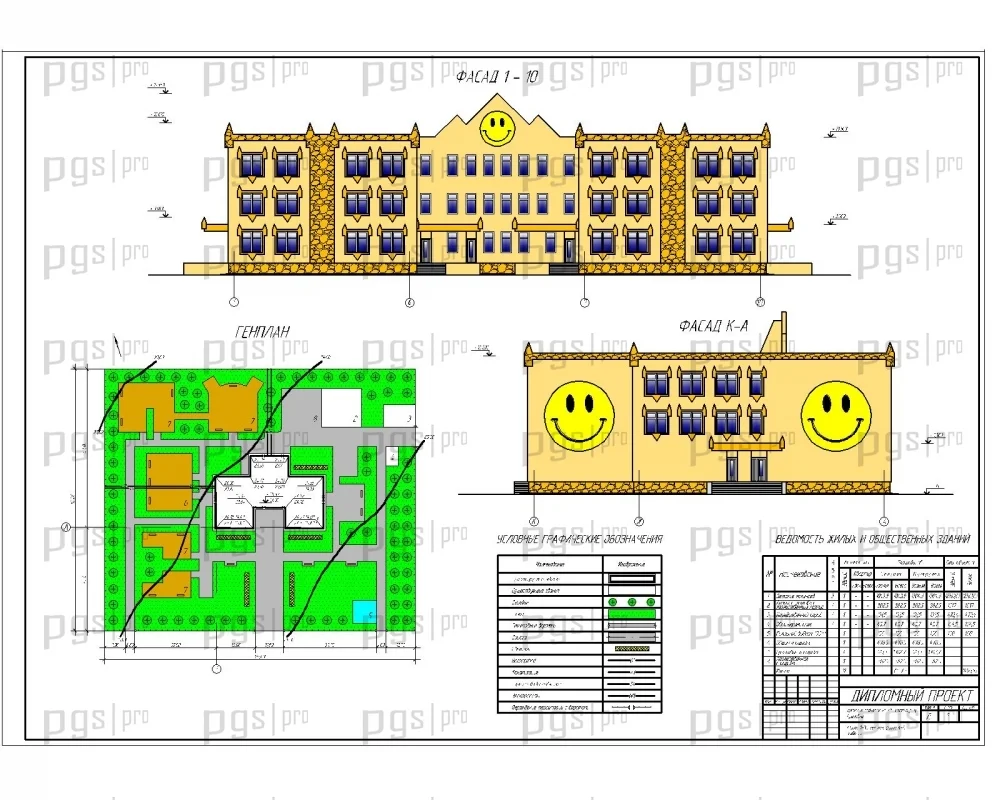

Проектируемое здание имеет в плане габаритные размеры в осях «А – К» 30м и «1 – 10» 45м.

Проектируемое здание каркасного типа, запроектированное по связевой схеме, в которой роль горизонтальных диафрагм жесткости выполняют сборные железобетонные перекрытия, а вертикальных – диафрагмы жесткости. Стык ригеля с колонной – шарнирный со скрытой консолью.

Проектируемое здание имеет три этажа, высота этажей 3,3 метра. Здание отвечает современным требованиям комфортности, функциональному удобству и гигиене. Свет проникает через световые проёмы – окна, также освещение комнат и лестничной клетки осуществляется люминесцентными лампами.

В случае возникновения чрезвычайной ситуации, эвакуация людей происходит по лестничным клеткам с выходом наружу на первом этаже. Выход с лестничных клеток предусмотрен с двух сторон здания. Выходные двери для безопасности эвакуации запроектированы открываться наружу.

В проектируемом здании имеется подвал для трассировки инженерных коммуникаций, высотой 2,9 метра.

Конструктивное решение

В качестве конструктивной схемы здания предлагается каркасно-панельная схема с полным поперечным каркасом и навесными панелями. Действующие на здание нагрузки воспринимают ригели и стойки каркаса, а панели выполняют лишь ограждающую функцию.

Совместная работа элементов каркаса достигается за счет перераспределения доли участия в ней рам и вертикальных стенок связей (диафрагм). Стенки-диафрагмы располагают по всей высоте здания, жестко закрепляют в фундаменте и с примыкающими колоннами. Их размещают в направлении, перпендикулярном направлению рам, и в их плоскости.

Достоинством данной схемы является то, что она имеет большую устойчивость по сравнению с другими.

При проектировании здания принимаем  сборные железобетонные колонны по серии ИИ-04-2 вып.3. Сечение колонн 400×400.
Ригель принимаем таврового сечения с полкой по низу для опирания плит перекрытий по серии ИИ-04-3 вып.3.

В проектируемом здании наружные стены выполнены из сборных керамзитобетонных панелей толщиной 250мм. Стеновые панели ввиду их значительной длины и высоты при небольшой толщине не обладают самостоятельной устойчивостью. Устойчивость обеспечивается креплением панелей к колонным и между собой.

Для заполнения швов между панелями применяют упругие прокладки из синтетических материалов – пороизол совместно с герметизирующей мастикой ГОСТ 14791 – 79 «Мастика герметизирующая нетвердеющая строительная», защищающей упругие прокладки от внешних атмосферных воздействий и инсоляции. Толщина швов 20мм.

Наружные керамзитобетонные панели приняты по серии ИИС-04-5 в. 9.

Перегородки в здании используются из гипсобетонных панелей толщиной 80 мм по серии 1.231.9-7 и армокирпичные толщиной 120 мм.

Гипсобетонные перегородки обеспечивают достаточную звукоизоляцию, имеют малую массу и при этом достаточную прочность. Применяют перегородки из гипсобетона М50. Над дверными проемами используются панели-вставки.

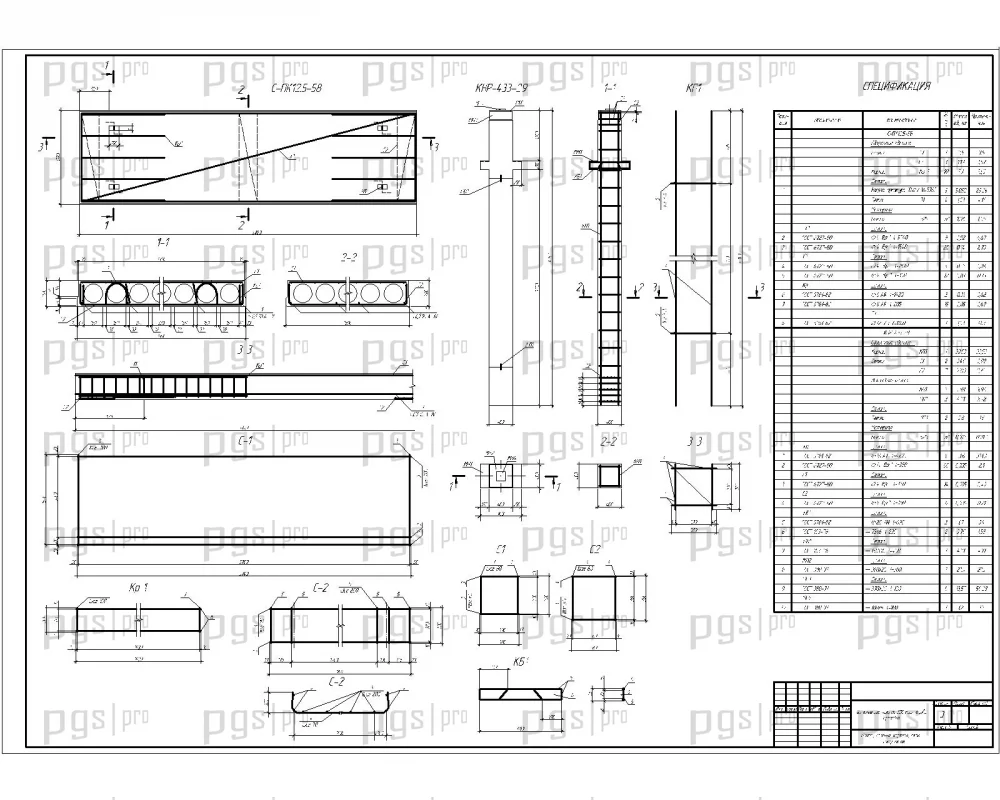

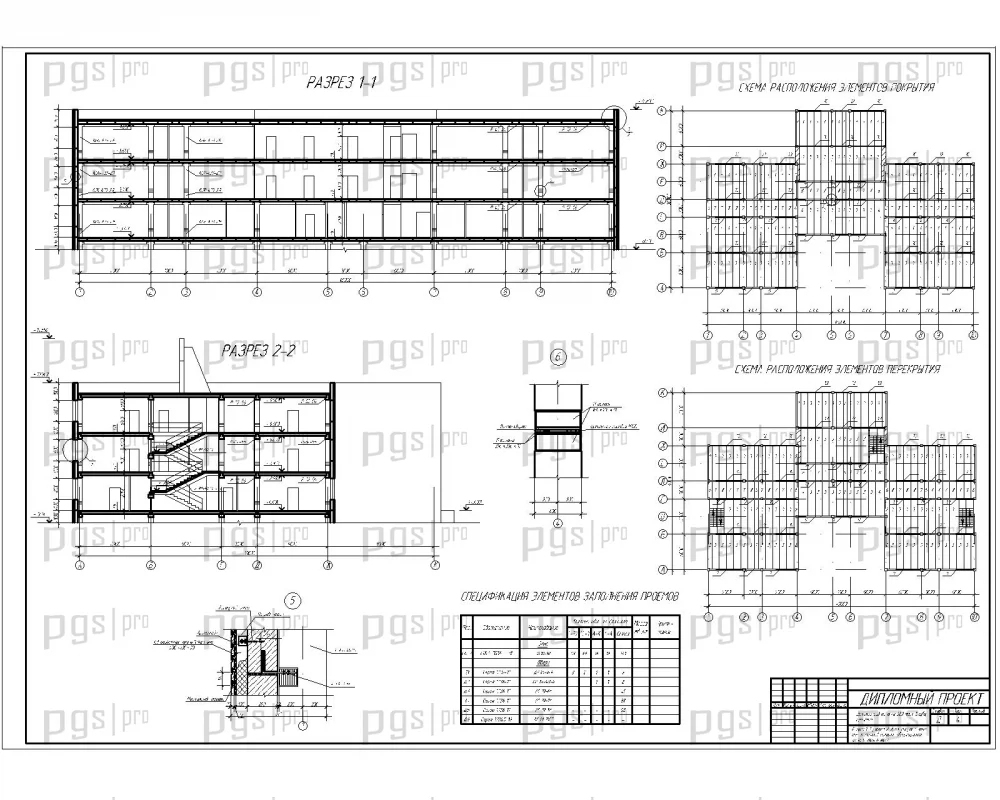

В проектируемом здании междуэтажные перекрытия выполнены из железобетонных многопустотных плит с круглыми пустотами толщиной 220 мм, по серии ИИС-04-4 в. 10. Плиты выполнены из тяжелого бетона М250 и М300 с арматурным каркасом.

Жесткость конструкции перекрытия обеспечивается путем сварки расположенных на боковых гранях арматурных выпусков, замоноличиванием швов цементным раствором марки 150. Плита опирается концами на ригели, уложенные на консоли колонн.

Между рядом лежащими плитами перекрытия устраивается шов 20 мм, заполняемый цементно-песчаным раствором.

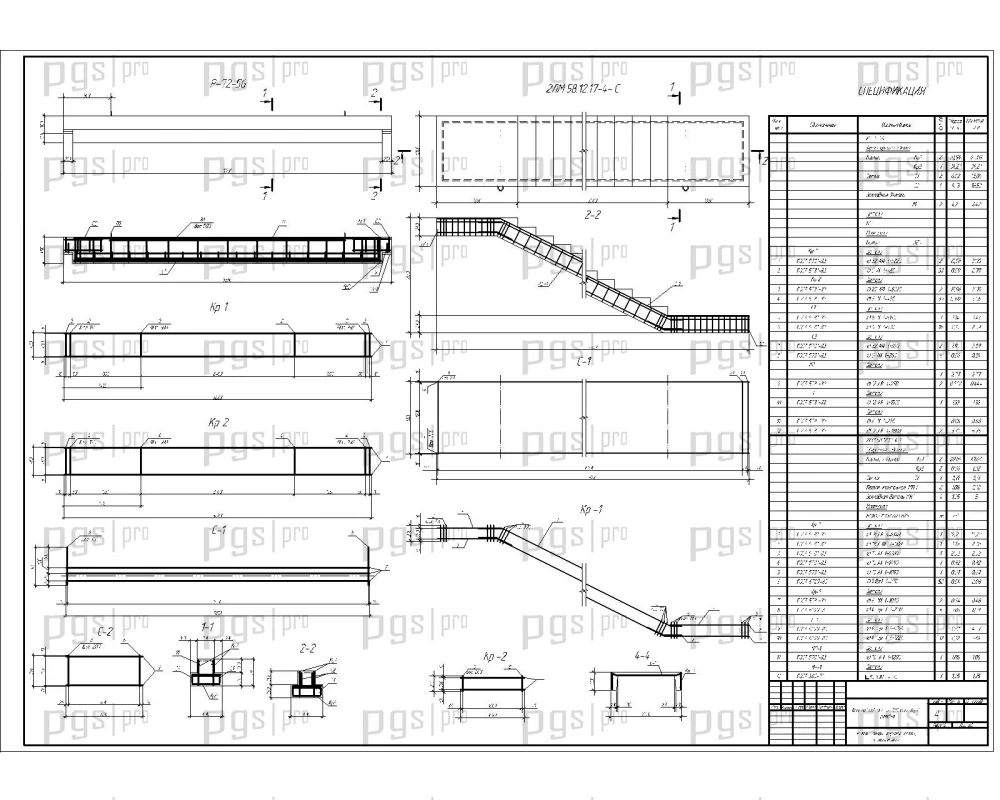

В проектируемом здании путями сообщения между этажами служат сборные железобетонные марши с полуплощадками по серии 1.050.1-1с в. 1 из бетона класса В25. Марши, площадки армированы сварными пространственными каркасами и имеют закладные изделия для крепления к ригелю и между собой, а также для крепления ограждения.

Высота ограждений марша 900 мм. Ограждения устраиваются из стальных звеньев, привариваемых к закладным элементам в боковой плоскости марша. Поручень выполняется из древесины твердых пород, который крепится на шурупах.

Конструкция лестниц способствует жесткости здания. Шов, получаемый в месте примыкания лестницы к ригелю заделывается цементно-песчаным раствором марки 150.

В проектируемом здании предусмотрены деревянные блоки с двойным остеклением по серии 1.236-6 в. 4, ч. 1, 2. Двери деревянные однопольные и двупольные по серии 1.136-11 и 1.136-5-19.

При креплении оконных и дверных блоков, их антисептируют, затем обивают одним слоем рубероида,  вставляют в проем и прибивают гвоздями к закладным деревянным брускам. Зазоры тщательно проконопачиваются паклей смоченной в гипсовом растворе и зачеканиваются.

Окна подобраны в соответствии с площадями освещаемых помещений. Верх окон максимально приближен к потолку, что обеспечивает лучшую освещенность в глубине комнаты. Деревянные конструкции окон чувствительны к изменению влажности воздуха и подвержены гниению, в связи с чем их необходимо периодически окрашивать.
