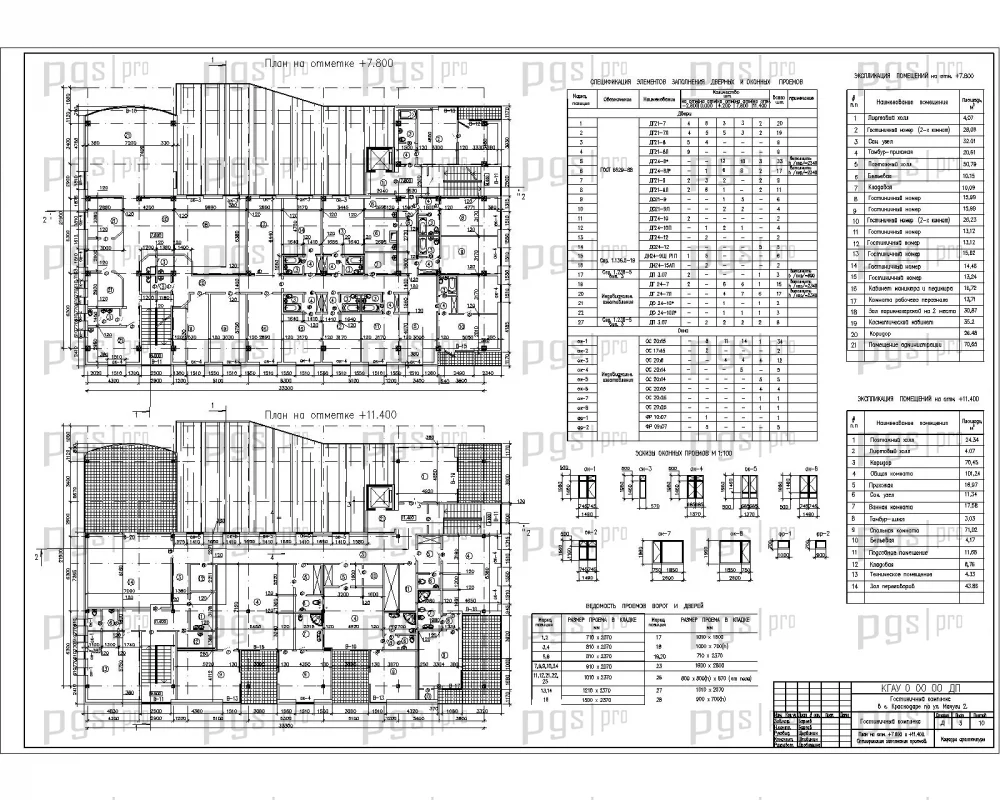

Диплом ПГС гостиницы состоит из 13 чертежей dwg и 114 листов пояснительной записки в word. Гостиница четырех этажная из 2-х блоков: в 1 блоке располагаются гостиничные номера, и др. вспомогательные помещения, в 2 блоке террасы, помещения развлекательного характера.

Конструктивные решения:
- Схема здания: рамно - связевый каркас;
- Фундамент: монолитная ж/б плита;
- Колонны: железобетонные монолитные;
- Стены: кирпич, утеплитель и ячеистые блоки;
- Перекрытия: монолитные ригельные;
- Крыша: наклонная.

Габаритные размеры здания:
Длина: 33,3 м;
Ширина: 21,9 м;
Высота: 18,22 м.

Расчет конструкций: произведен ПК «Stark версии 3.0».

Экономическая часть содержит:
- локальная смета;
- объектная смета.

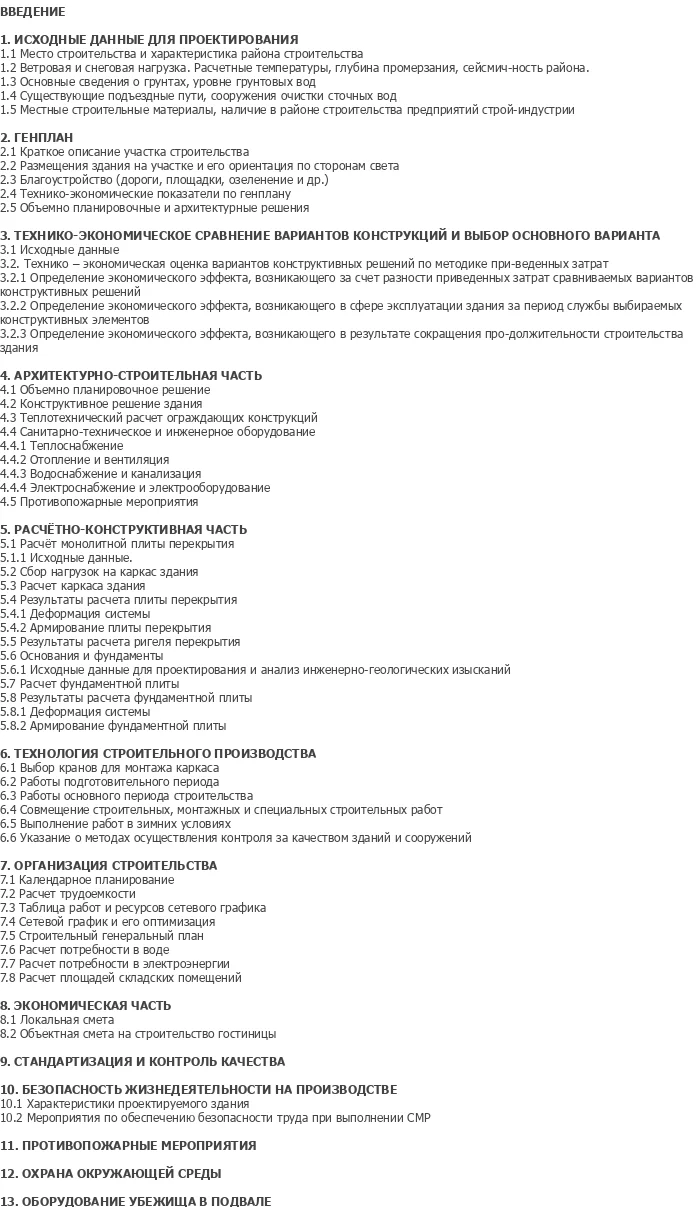

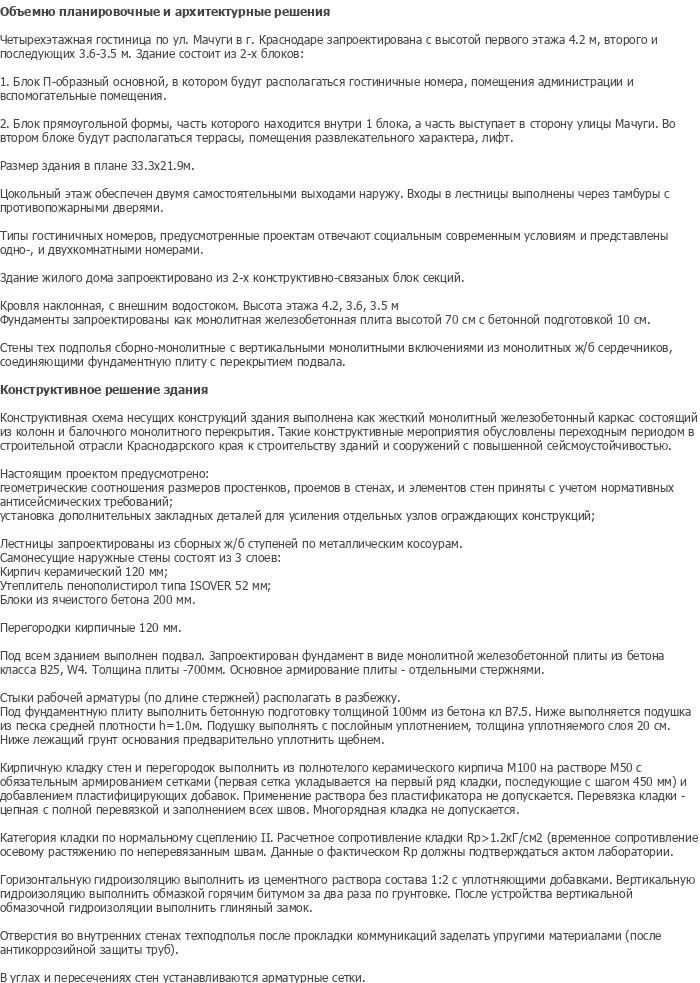

Объемно планировочные и архитектурные решения

Четырехэтажная гостиница по ул. Мачуги в г. Краснодаре запроектирована с высотой первого этажа 4.2 м, второго и последующих 3.6-3.5 м. Здание состоит из 2-х блоков:

1. Блок П-образный основной, в котором будут располагаться гостиничные номера, помещения администрации и вспомогательные помещения.

2.  Блок прямоугольной формы, часть которого находится внутри 1 блока, а часть выступает в сторону улицы Мачуги. Во втором блоке будут располагаться террасы, помещения развлекательного характера, лифт.

Размер здания в плане 33.3х21.9м.

Цокольный этаж обеспечен двумя самостоятельными выходами наружу. Входы в лестницы выполнены через тамбуры с противопожарными дверями.

Типы гостиничных номеров, предусмотренные проектам отвечают социальным современным условиям и представлены одно-, и двухкомнатными номерами.

Здание жилого дома запроектировано из 2-х конструктивно-связаных блок секций.

Кровля наклонная, с внешним водостоком. Высота этажа 4.2, 3.6, 3.5 м
Фундаменты запроектированы как монолитная железобетонная плита высотой 70 см с бетонной подготовкой 10 см.

Стены тех подполья сборно-монолитные с вертикальными монолитными включениями из монолитных ж/б сердечников, соединяющими фундаментную плиту с перекрытием подвала.

Конструктивное решение здания

Конструктивная схема несущих конструкций здания выполнена как жесткий монолитный железобетонный каркас состоящий из колонн и балочного монолитного перекрытия. Такие конструктивные мероприятия  обусловлены переходным периодом в строительной отрасли Краснодарского края к строительству зданий и сооружений с повышенной сейсмоустойчивостью.

Настоящим проектом предусмотрено:
геометрические соотношения размеров простенков, проемов в стенах, и элементов стен приняты с учетом нормативных антисейсмических требований;
установка дополнительных закладных деталей для усиления отдельных узлов ограждающих конструкций;

Лестницы запроектированы из сборных ж/б ступеней по металлическим косоурам.
Самонесущие наружные стены состоят из 3 слоев:
Кирпич керамический 120 мм;
Утеплитель пенополистирол типа ISOVER  52 мм;
Блоки из ячеистого бетона 200 мм.

Перегородки кирпичные 120 мм.

Под всем зданием выполнен подвал. Запроектирован фундамент в виде монолитной железобетонной плиты из бетона класса В25, W4. Толщина плиты -700мм. Основное армирование плиты - отдельными стержнями.

Стыки рабочей арматуры (по длине стержней) располагать в разбежку.
Под фундаментную плиту выполнить бетонную подготовку толщиной 100мм из бетона кл В7.5. Ниже выполняется  подушка из песка средней плотности h=1.0м. Подушку выполнять с послойным уплотнением, толщина уплотняемого слоя 20 см. Ниже лежащий грунт основания предварительно уплотнить щебнем.

Кирпичную кладку стен и перегородок выполнить из полнотелого керамического кирпича М100 на растворе М50 с обязательным армированием сетками (первая сетка укладывается на первый ряд кладки, последующие с шагом 450 мм) и добавлением пластифицирующих добавок. Применение раствора без пластификатора не допускается. Перевязка кладки - цепная с полной перевязкой и заполнением всех швов. Многорядная кладка не допускается.

Категория кладки по нормальному сцеплению II. Расчетное сопротивление кладки  Rр>1.2кГ/см2 (временное сопротивление осевому растяжению  по неперевязанным швам. Данные о фактическом Rр должны подтверждаться актом лаборатории.

Горизонтальную гидроизоляцию выполнить из цементного раствора состава 1:2 с уплотняющими добавками. Вертикальную гидроизоляцию выполнить  обмазкой  горячим  битумом за два раза по грунтовке. После устройства вертикальной обмазочной гидроизоляции выполнить глиняный замок.

Отверстия во внутренних стенах техподполья после прокладки коммуникаций заделать упругими материалами (после антикоррозийной защиты труб).

В углах и пересечениях стен устанавливаются арматурные сетки.
