Диплом №1089 "Торгово-выставочный центр в г. Чебоксары"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

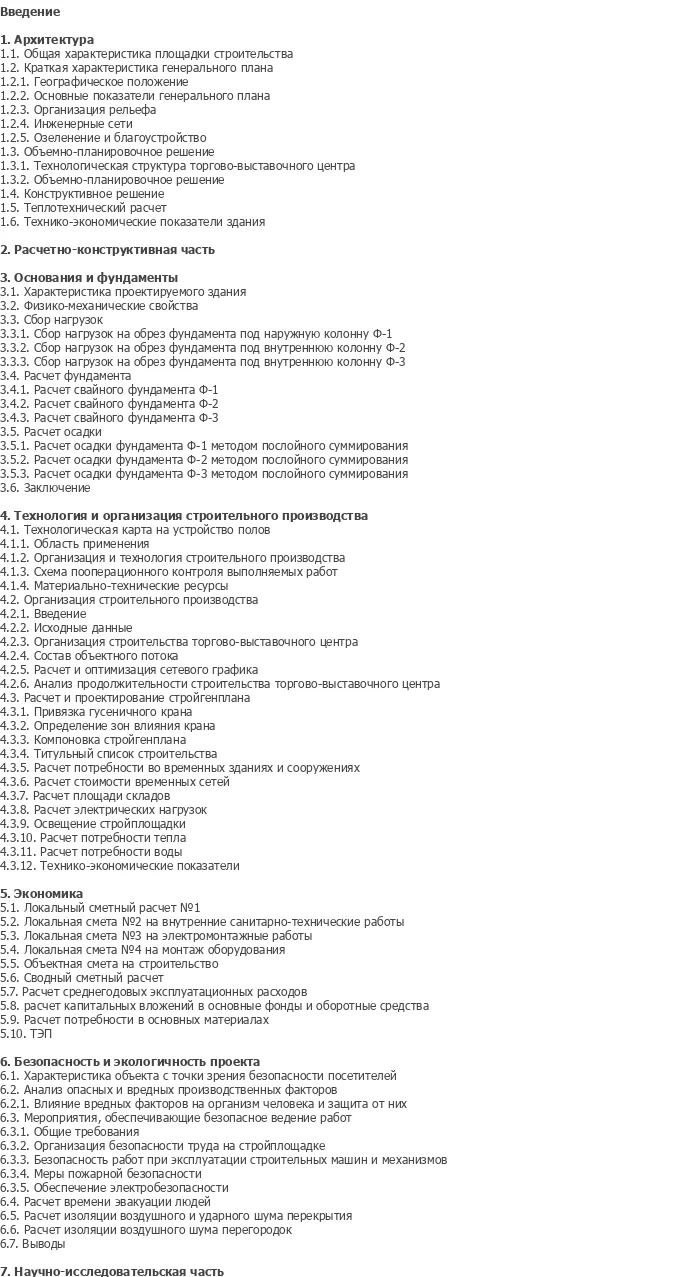

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

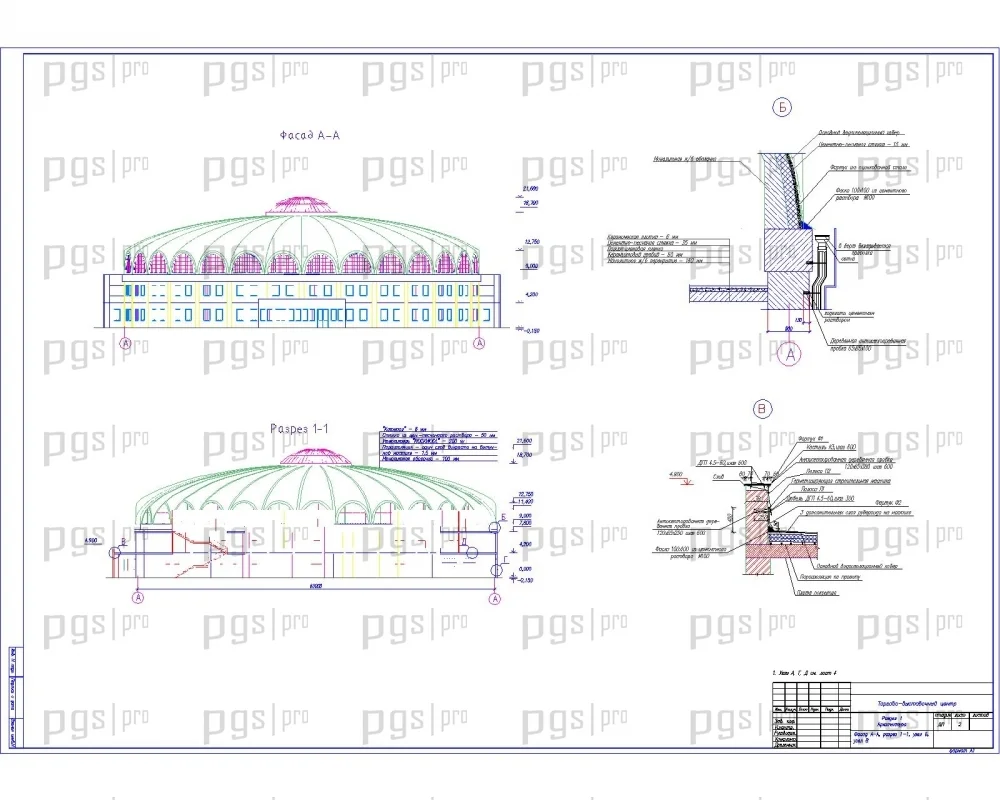

1.Фасад А-А, разрез 1-1, узел Б, узел В.jpg

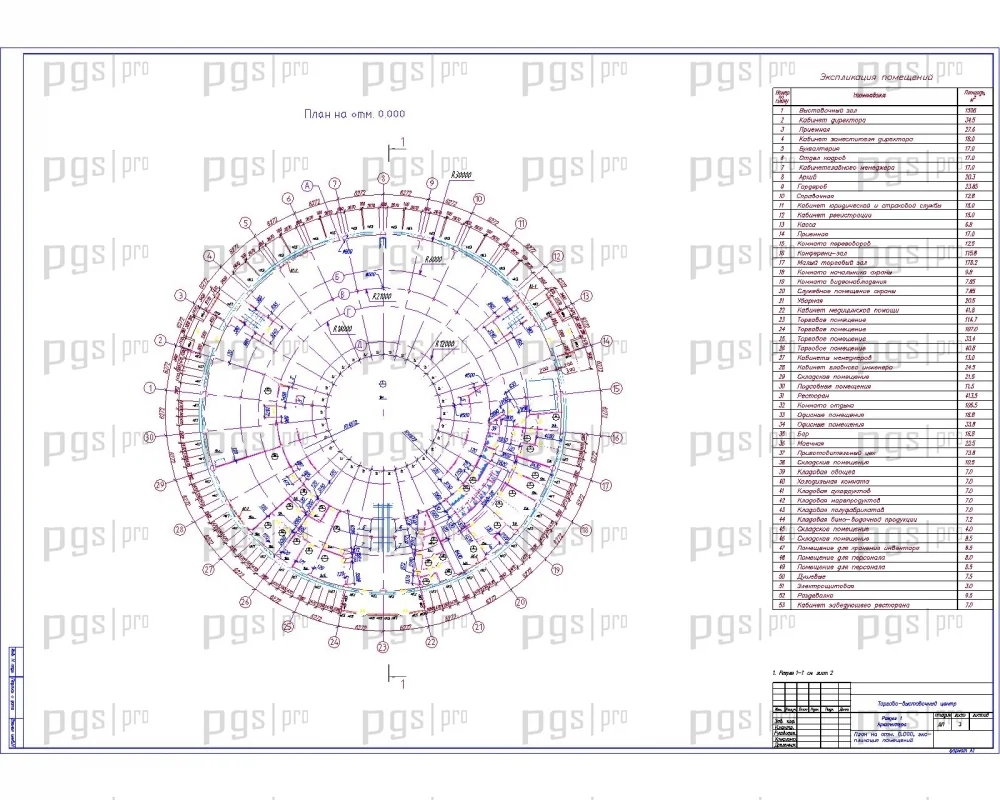

2.План на отм. 0.000, экспликация помещений.jpg

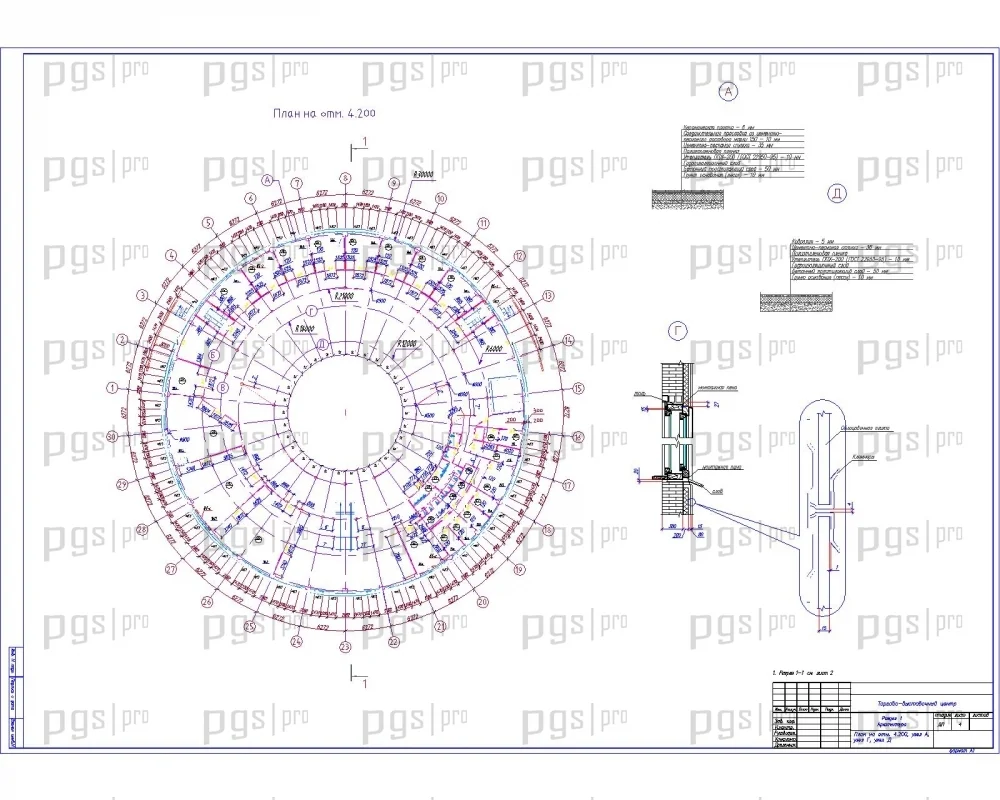

3.План на отм. 4.200, узел А, узел Г, узел Д.jpg

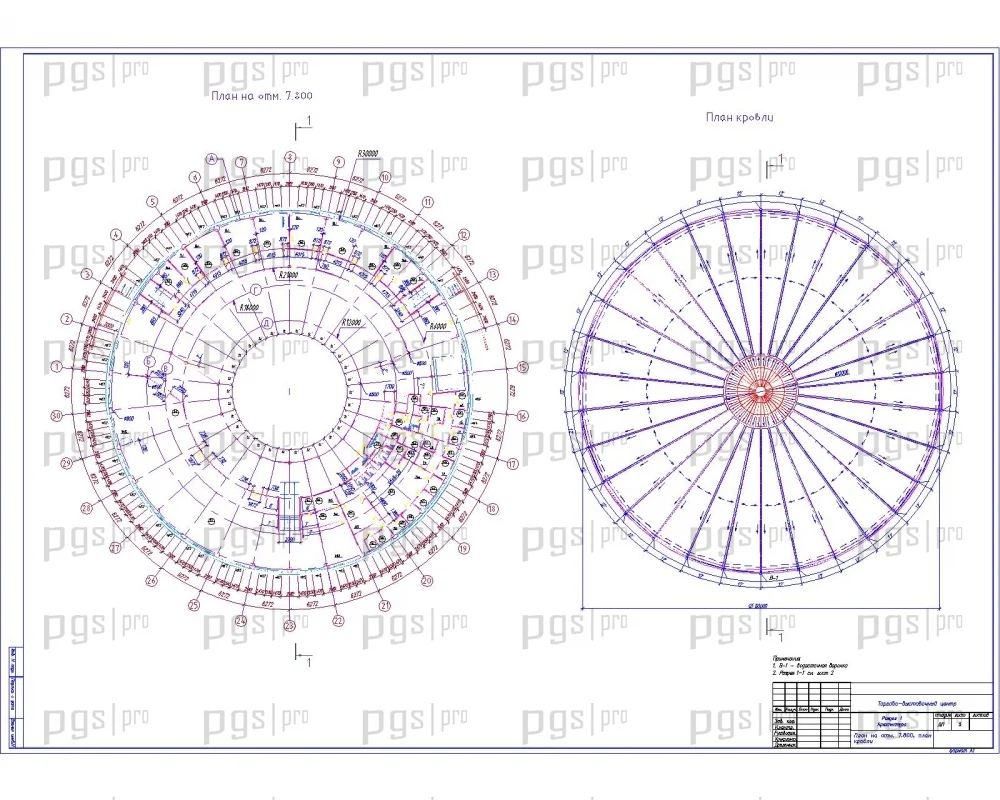

4.План на отм. 7.800, план кровли.jpg

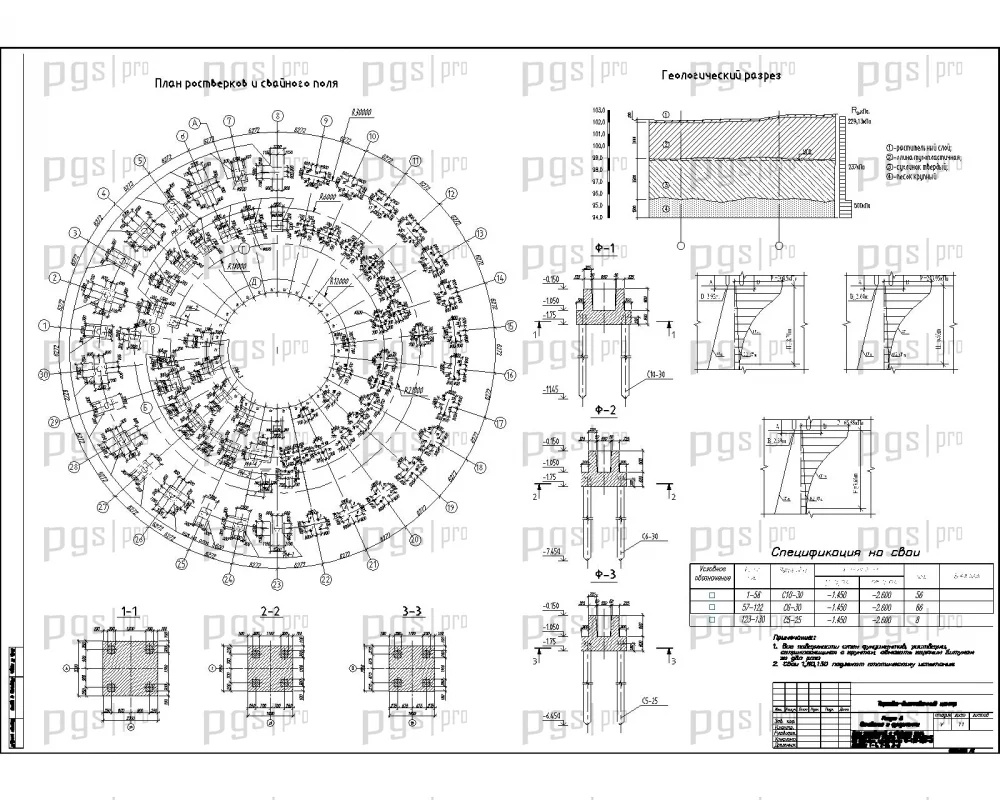

5.План ростверков и свайного поля, геологический разрез, график затухания во времени, фундаменты Ф-1,Ф-2,Ф-3.jpg

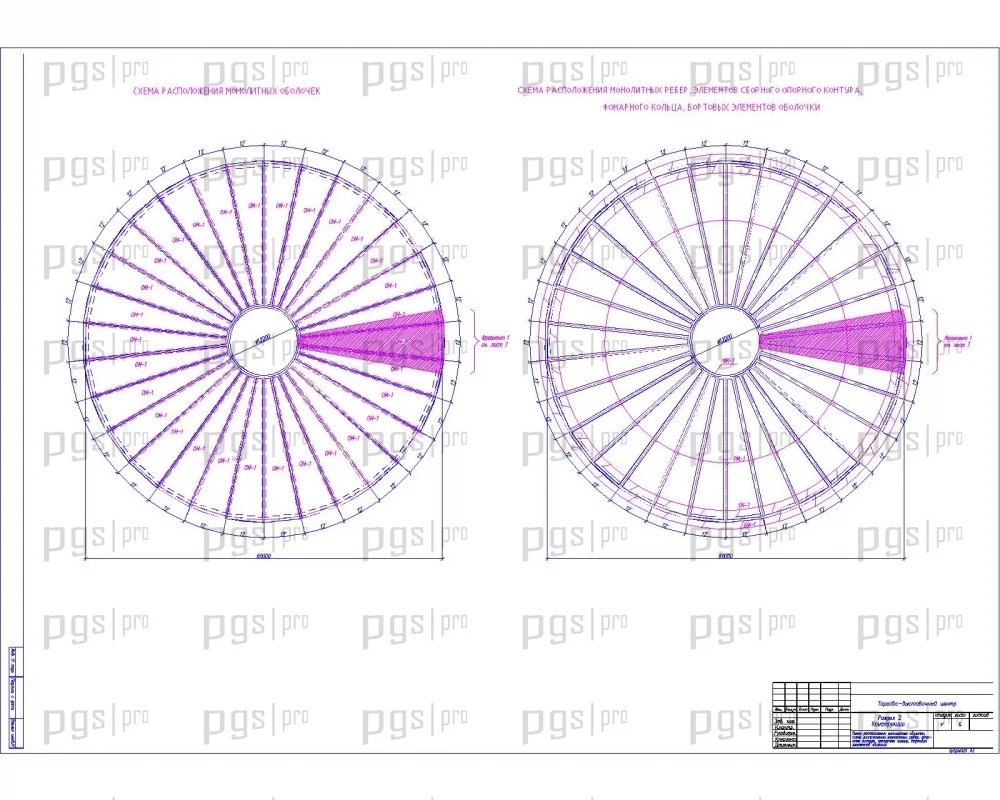

6.Схема расположения монолитных оболочек, схема расположения монолитных ребер, опорного контура, фонарного кольца.jpg

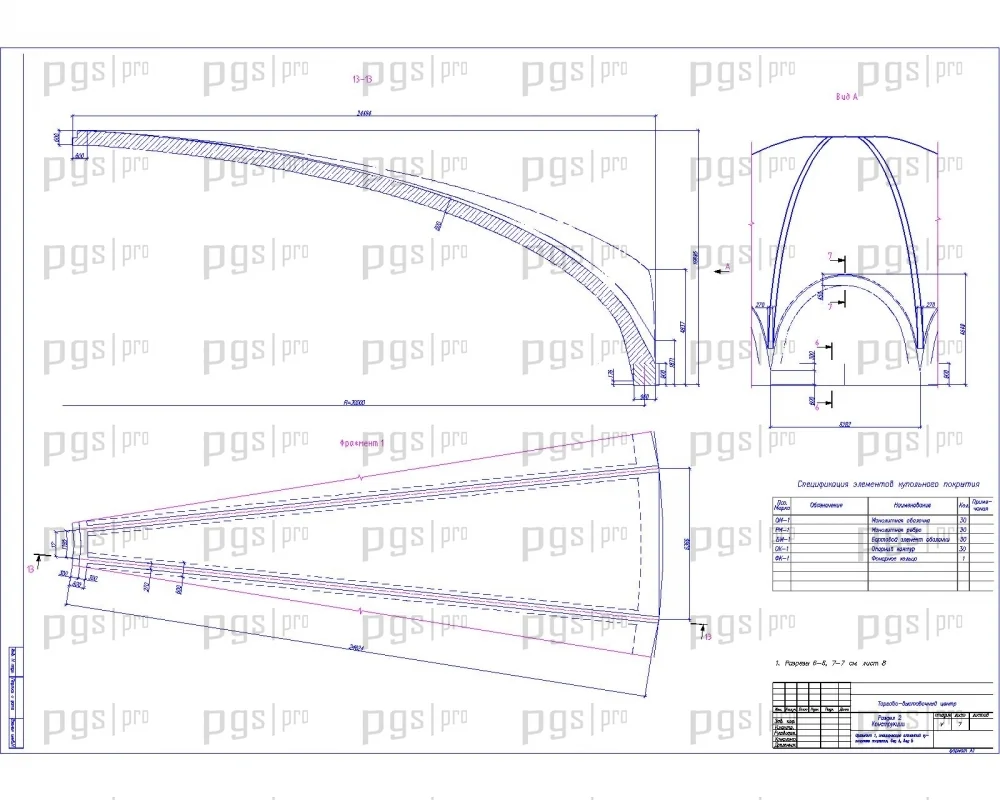

7.Фрагмент 1, спецификация элементов купольного покрытия, вид А, вид Б.jpg

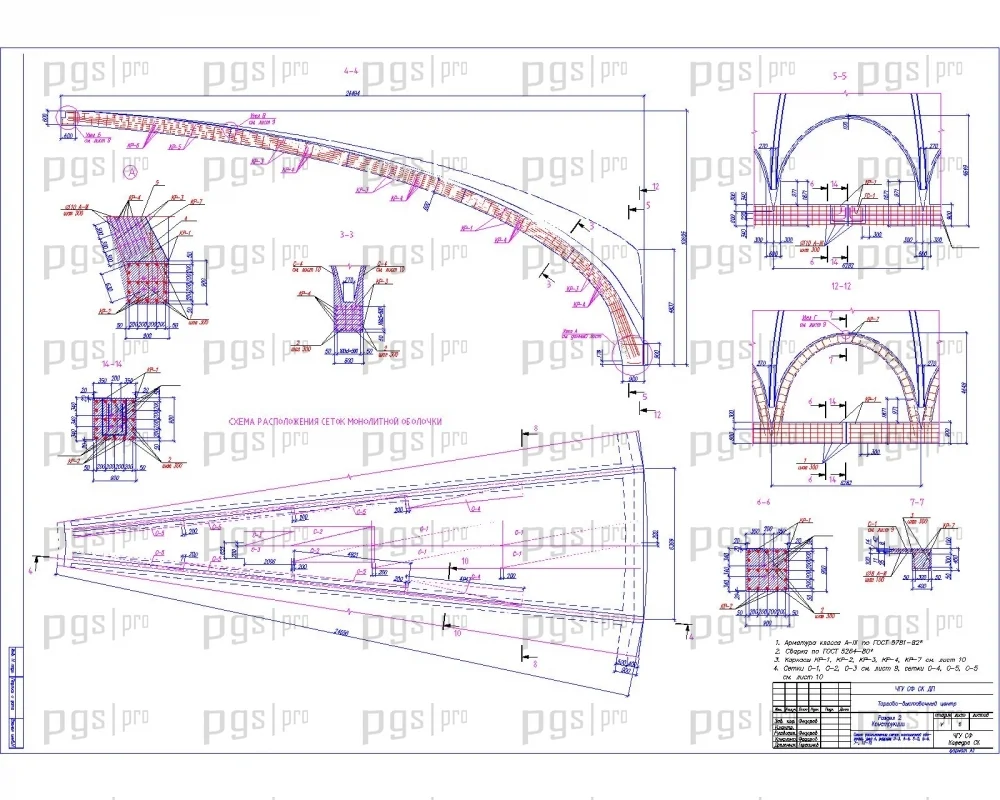

8.Схема расположения сеток монолитной оболочки, узел А, разрезы 3-3, 4-4, 5-5, 6-6, 7-7, 12-12.jpg

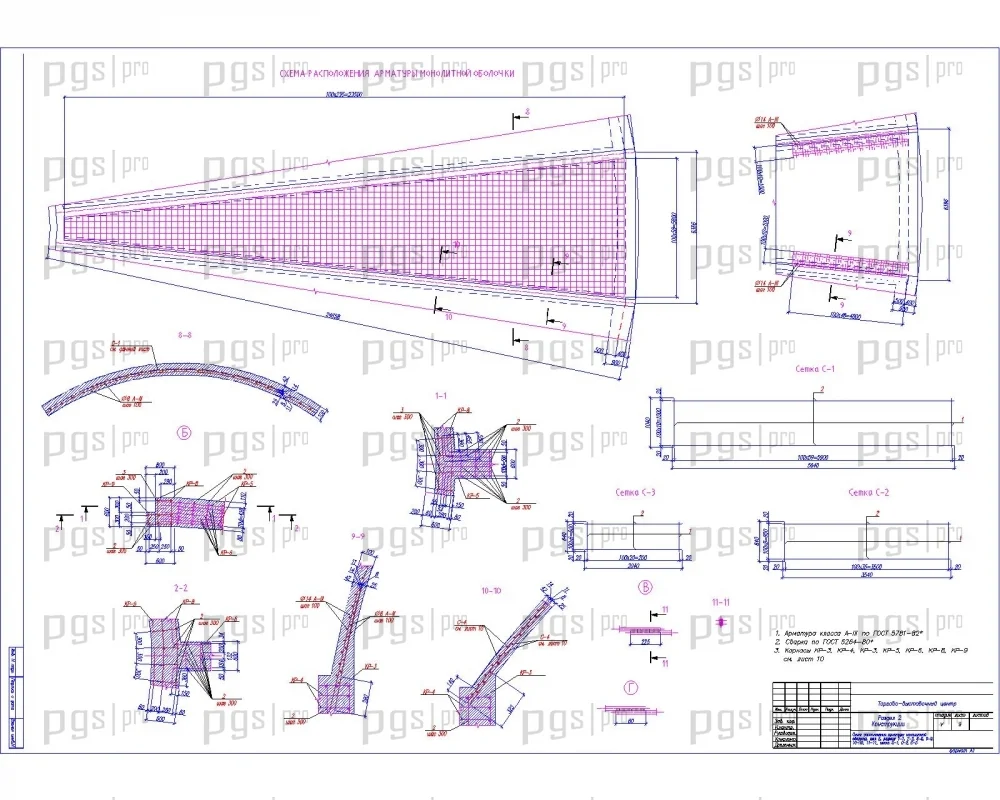

9.Схема расположения арматуры монолитной оболочки, узел Б, разрезы 1-1, 2-2, 8-8, 9-9, 10-10, 11-11, сетки С-1, С-2, С-3.jpg

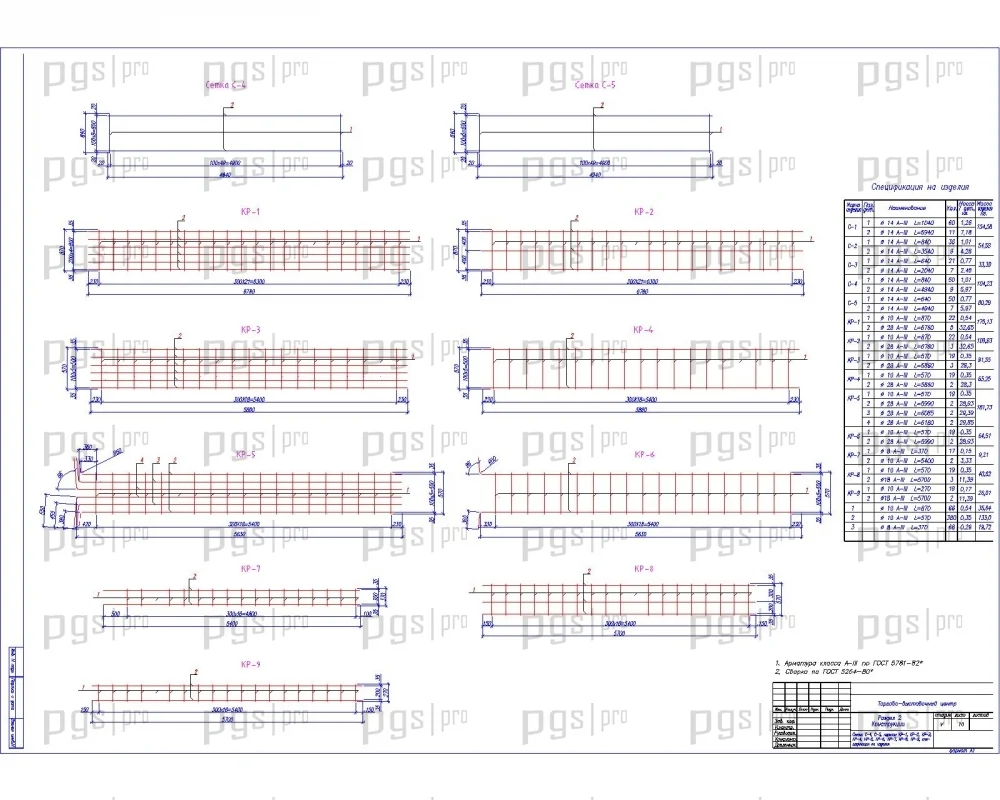

10.Сетки С-4, С-5, каркасы КР-1, КР-2, КР-3, КР-4, КР-5, КР-6, КР-7, КР-8, КР-9, спецификация на изделия.jpg

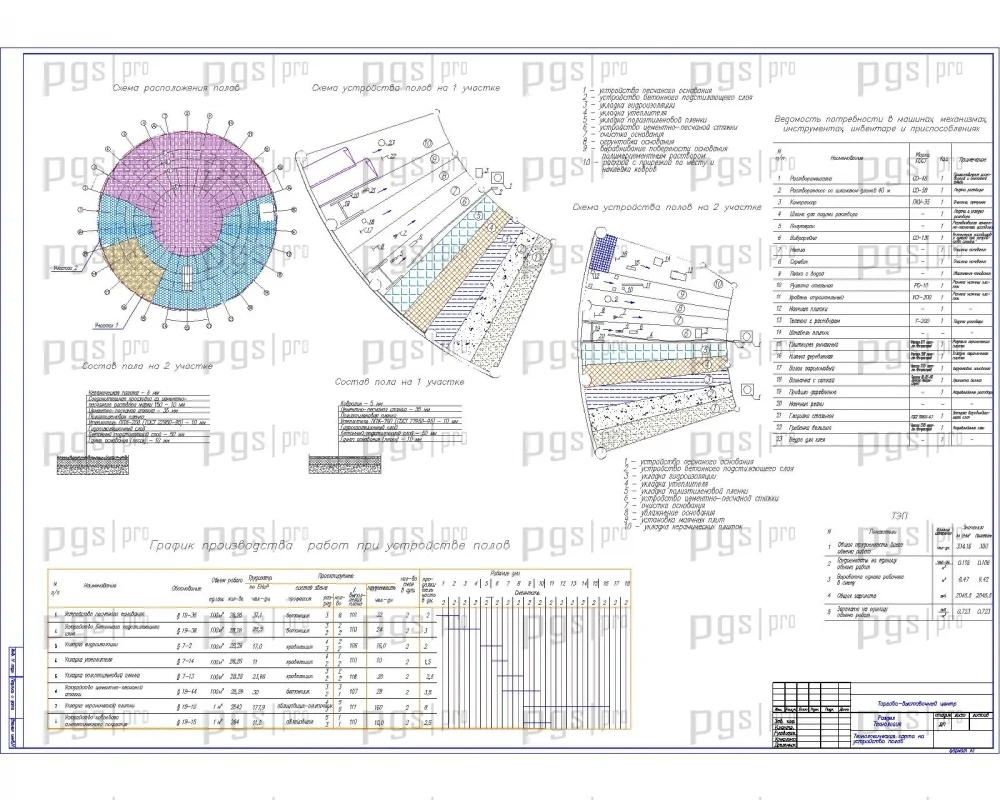

11.Технологическая карта на устройство полов.jpg

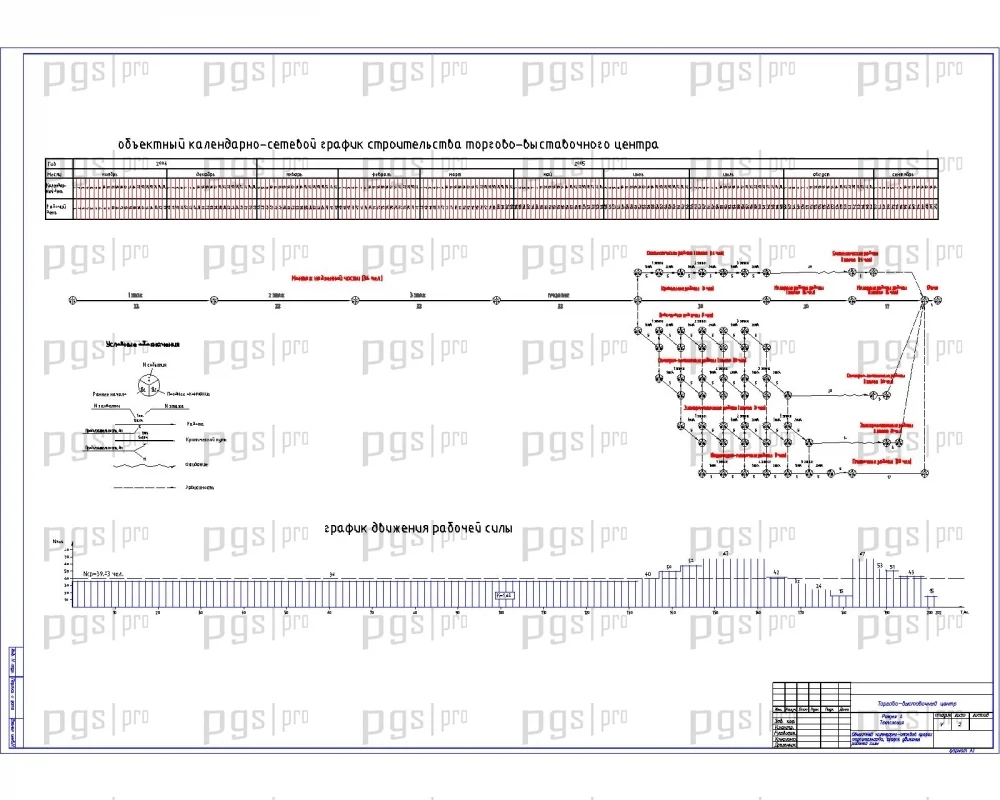

12.Объектный календарно-сетевой график строительства, график движения рабочей силы.jpg

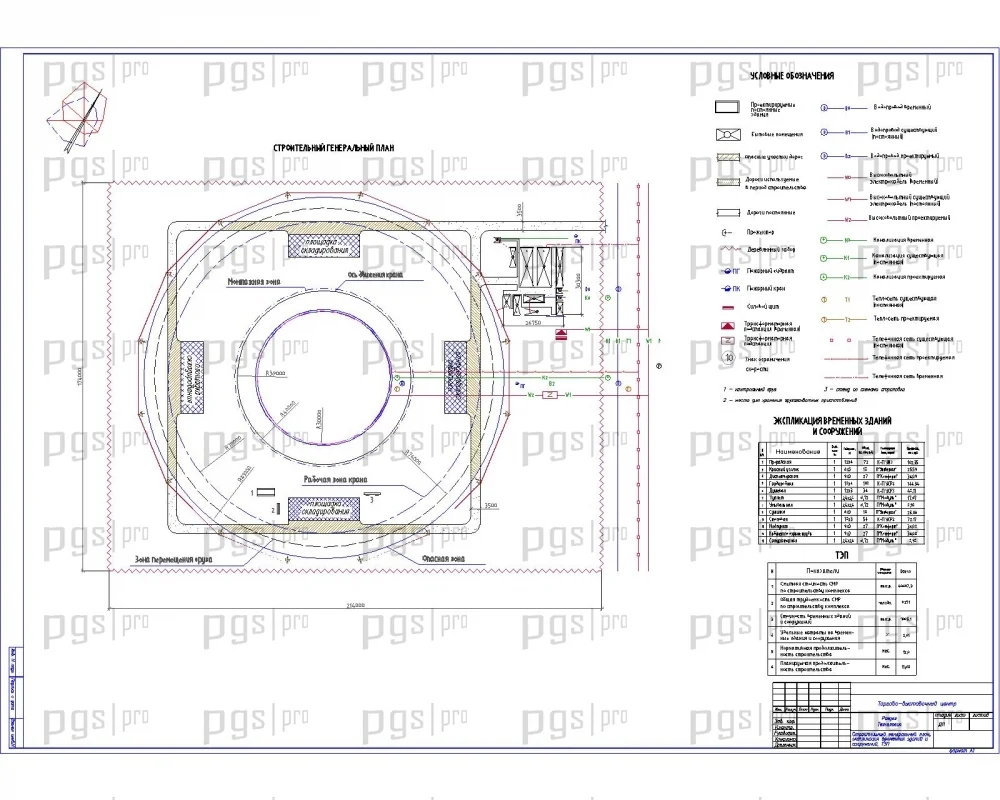

13.Строительный генеральный план, экспликация временных зданий и сооружений, ТЭП.jpg
В отличие от стандартных прямоугольных строений, таких как классический проект 2 этажного жилого дома, этот готовый диплом ПГС описывает уникальное коммерческое сооружение, имеющее в плане форму правильной окружности. Проектируемое здание торгово-выставочного центра состоит из трех полноценных уровней и предназначено для массового посещения людьми и эффективной организации торговых площадей.
Общий диаметр здания составляет 60 метров, а высотная отметка достигает 21,6 метра. Высота первого уровня равна 4,2 метра, в то время как второй и третий уровни имеют высоту по 3,6 метра каждый. Здание оборудовано одним просторным входом для посетителей, двумя въездами для автомобилей торгового назначения, а также двумя изолированными эвакуационными выходами для обеспечения пожарной безопасности.

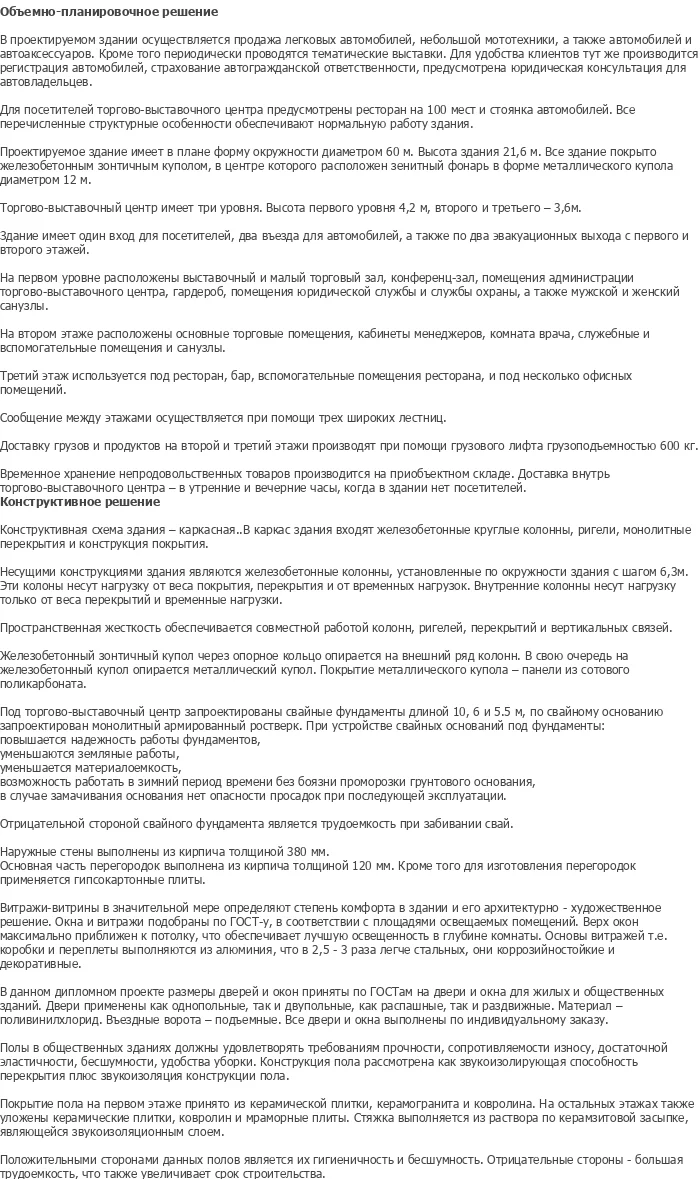

Архитектурно-планировочные решения центра базируются на радиально-круговой компоновке внутренних пространств. На первом уровне логично расположены выставочный и малый торговый залы, конференц-зал, административные помещения, гардероб и санитарные узлы. Такое разделение позволяет эффективно распределять потоки посетителей выставочного комплекса.
Второй этаж полностью отведен под основные торговые павильоны, кабинеты менеджеров, комнату врача и необходимые служебные помещения. На третьем этаже комплекса запроектированы панорамный ресторан, бар и несколько офисных блоков. Вертикальная связь между уровнями осуществляется при помощи трех лестничных клеток и грузового лифта. Эти решения детально отображены в архитектурном разделе проекта на 4 листах AutoCAD.
Пространственная жесткость столь необычного круглого здания обеспечивается надежной каркасной конструктивной схемой. В несущий остов здания входят железобетонные круглые колонны, ригели и монолитные перекрытия. Наружные ограждающие стены выполнены из прочного кирпича толщиной 380 мм, что обеспечивает необходимый теплотехнический контур сооружения.
Особую инженерную ценность проекту придает большепролетная конструкция покрытия. Здание венчает железобетонный зонтичный купол, который через опорное кольцо равномерно передает нагрузку на внешний ряд несущих колонн. В качестве нулевого цикла запроектированы свайные фундаменты с монолитным армированным ростверком. Строительные конструкции представлены на 6 графических листах, а все статические расчеты выполнены в автоматизированном программном комплексе «Лира».
Организационно-технологический раздел дипломного проекта строго регламентирует методы и сроки возведения торгового центра. Графическая часть технологии и организации строительства занимает 3 объемных листа. В текстовой части подробно описаны процессы монтажа монолитного каркаса, бетонирования зонтичного купола и кладки кирпичных стен по круговому контуру.
Для обеспечения высокого качества отделочных работ разработана специализированная технологическая карта на устройство полов. В организационной части представлен детальный объектный календарно-сетевой график строительства, график движения рабочей силы и строительный генеральный план (стройгенплан) с экспликацией временных зданий, сооружений и технико-экономическими показателями (ТЭП).
Данный проект торгово-выставочного центра является уникальным и представляет собой превосходный исследовательский материал для выпускников строительных вузов:
- Оригинальная форма здания — идеальная окружность (диаметр 60 метров в осях).
- Сложная инженерная конструкция крыши — железобетонный зонтичный купол.
- Обширная графическая база из 13 листов чертежей высокого качества (AutoCAD).
- Фундаментальная пояснительная записка на 162 листа (MS Word).
- Профессиональный пространственный расчет несущего каркаса в ПК «Лира».
- Наличие специализированной технологической карты на устройство полов.
- Возможность приобрести материалы частями под индивидуальные требования научного руководителя.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
