Диплом №1091 "Гостинично-торговый комплекс в г. Москва"

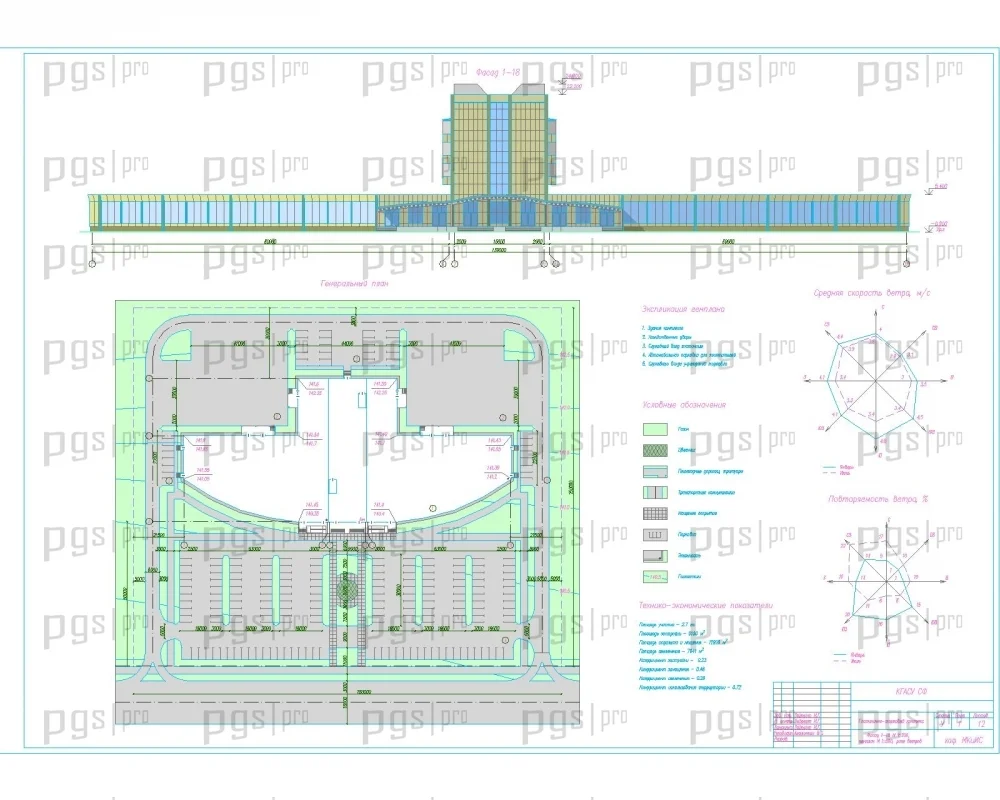

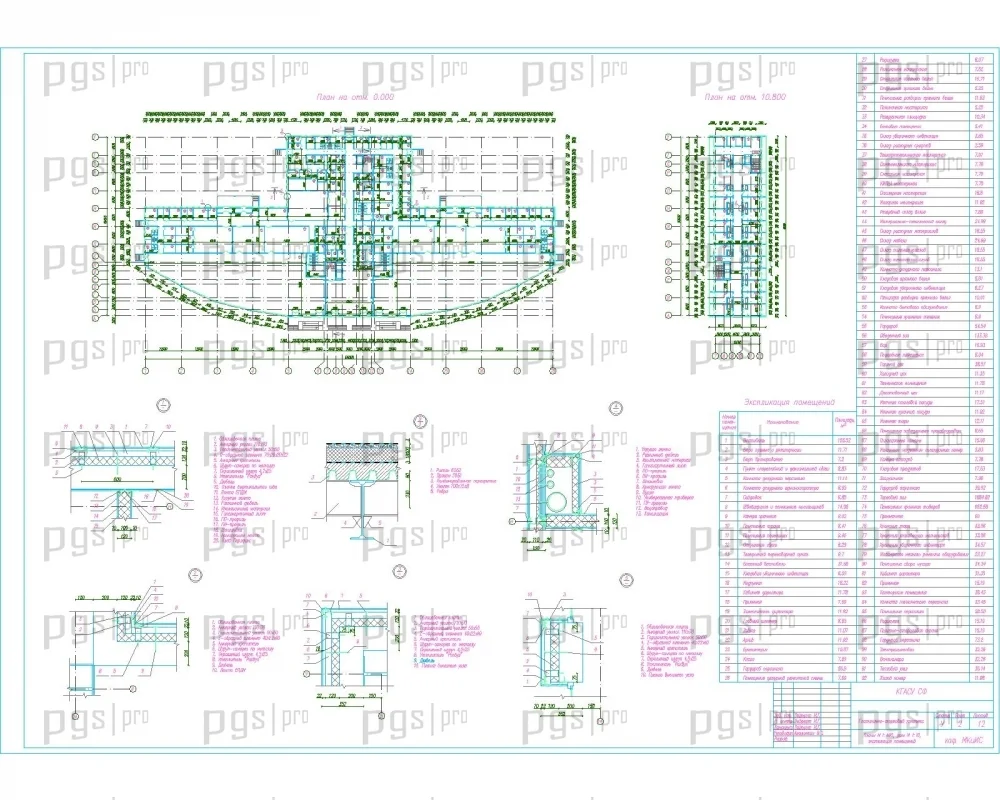

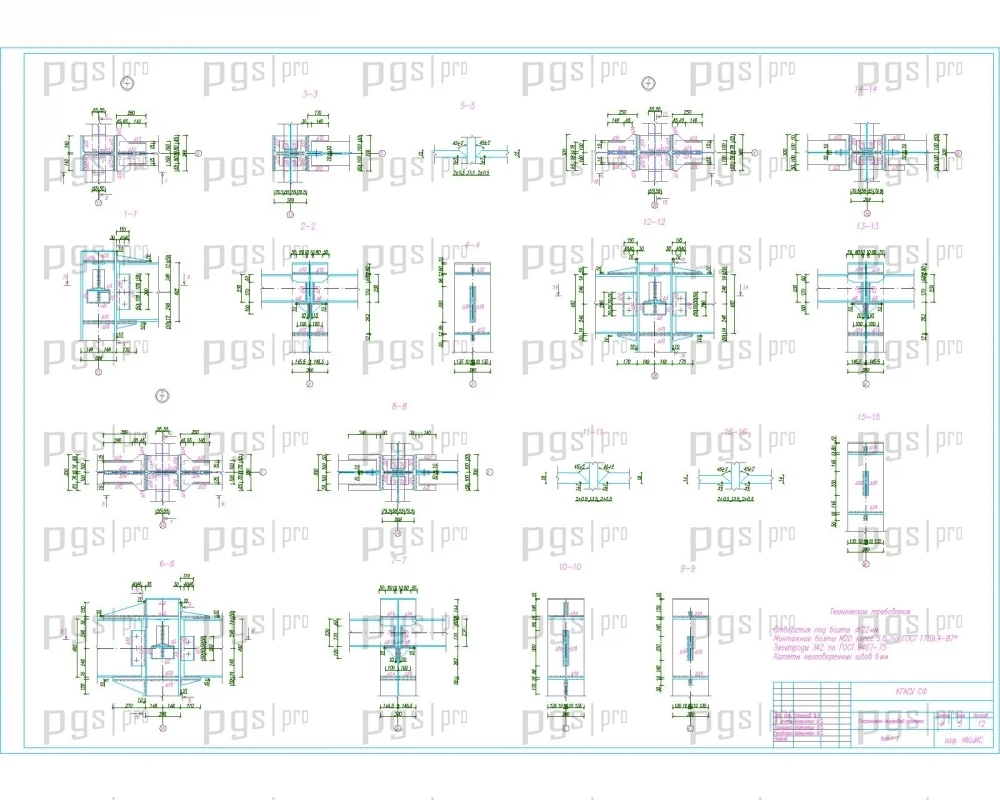

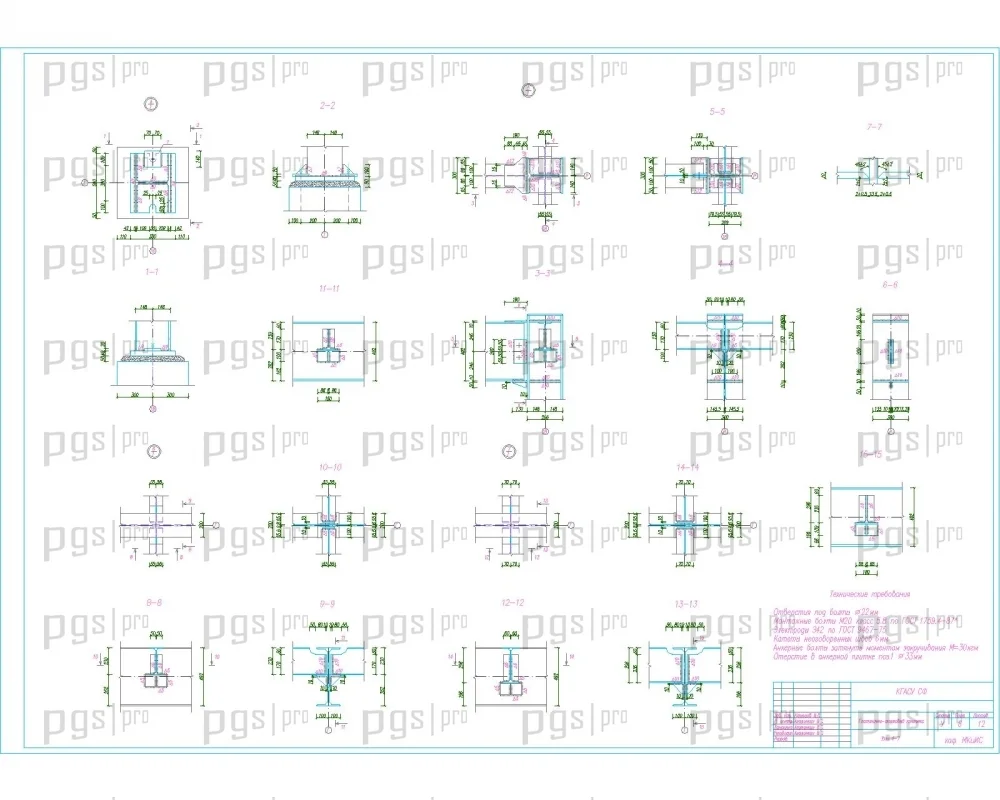

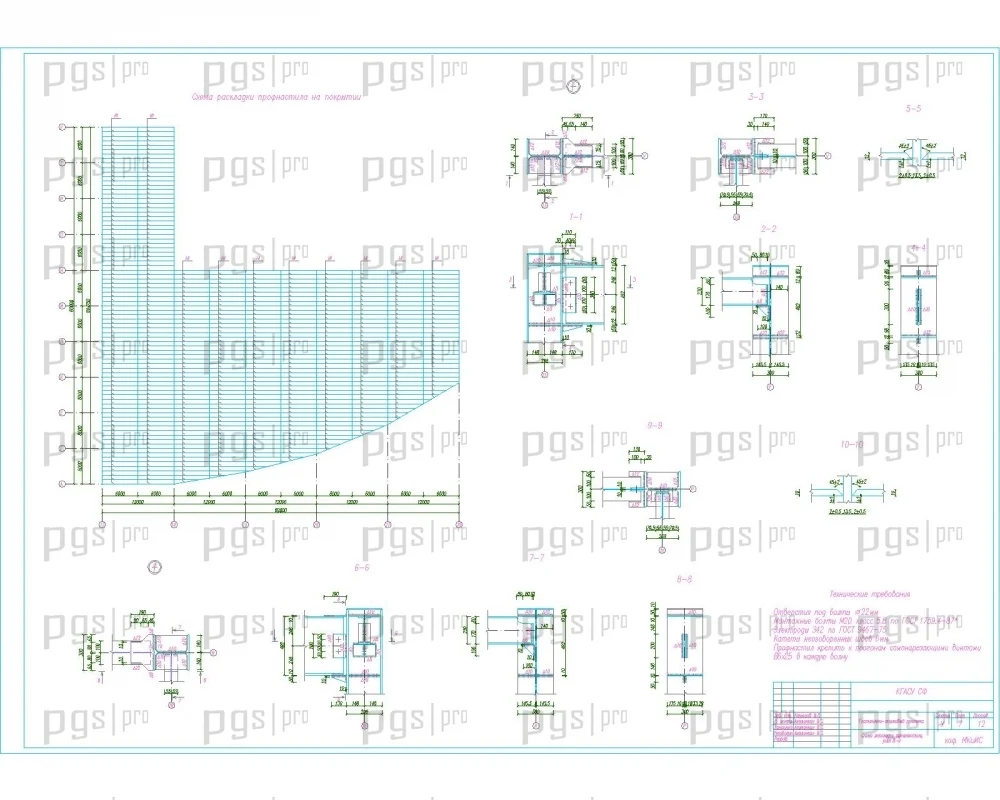

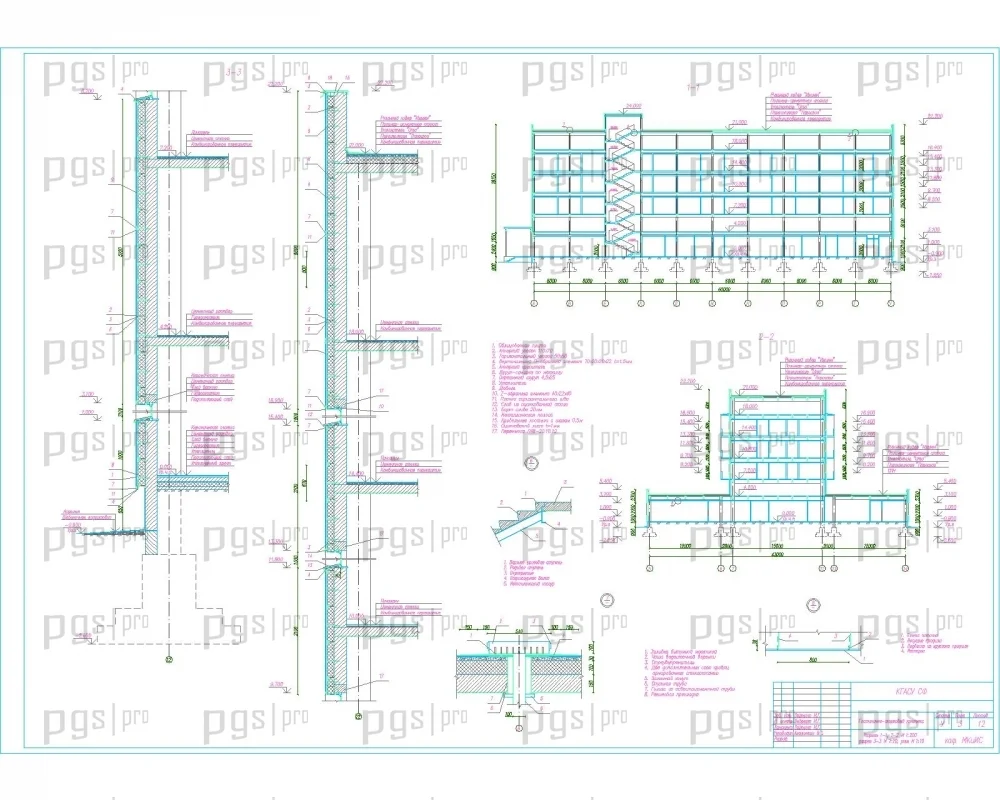

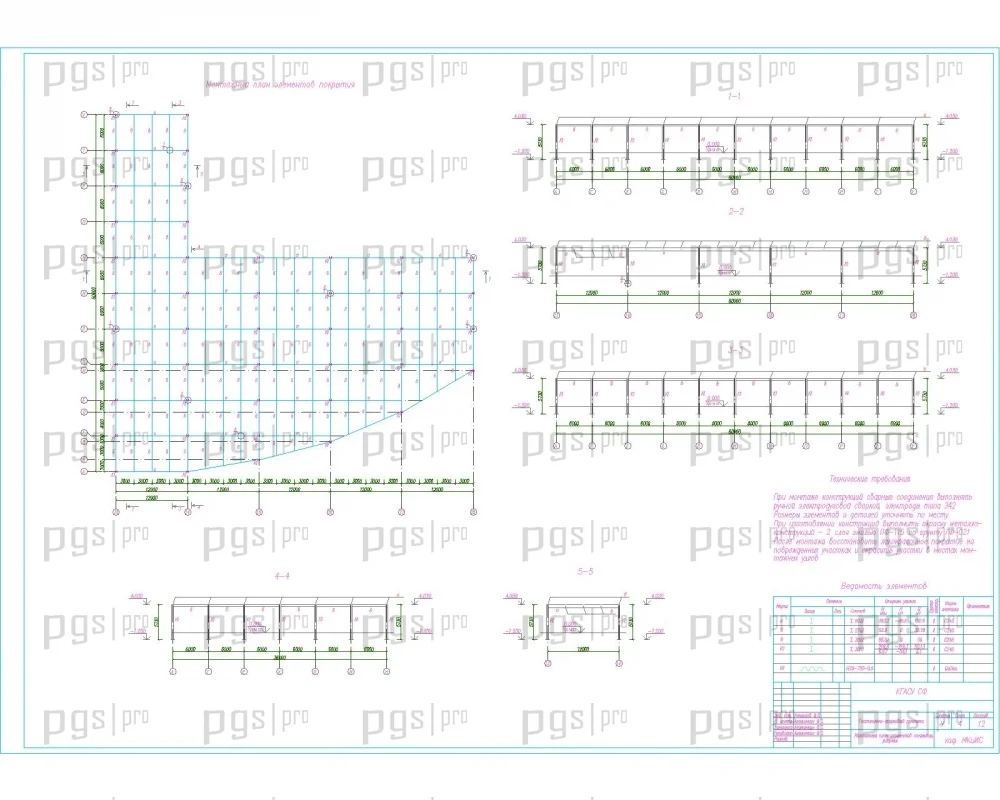

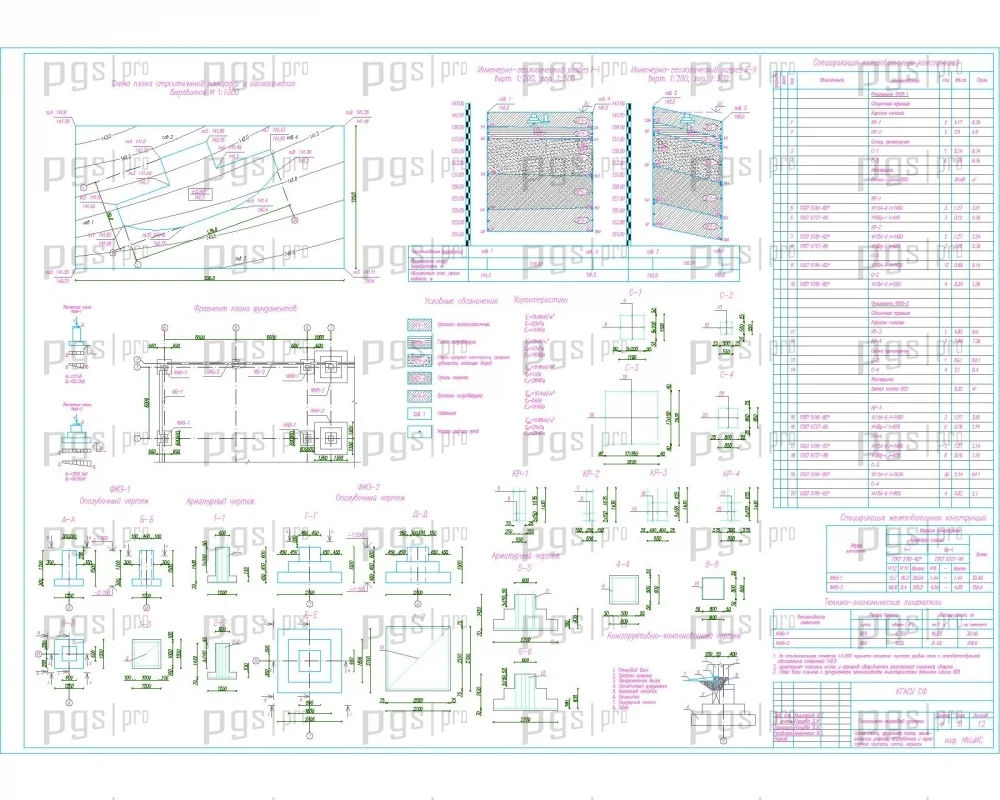

Состав графической части: фасад 1–18, генплан, розы ветров, планы, узлы, экспликация помещений, разрезы 1–1, 2–2, 3–3, схема раскладки профнастила, узлы 8–9, узлы 4–7, узлы 1–3, монтажный план элементов покрытия, разрезы, схема плана, фрагмент плана, геологические разрезы, опалубочные и арматурные чертежи, технологическая карта на устройство навесного вентилируемого фасада, проект производства работ на монтаж каркаса здания, календарный график, график потребности в трудовых ресурсах, стройгенплан.

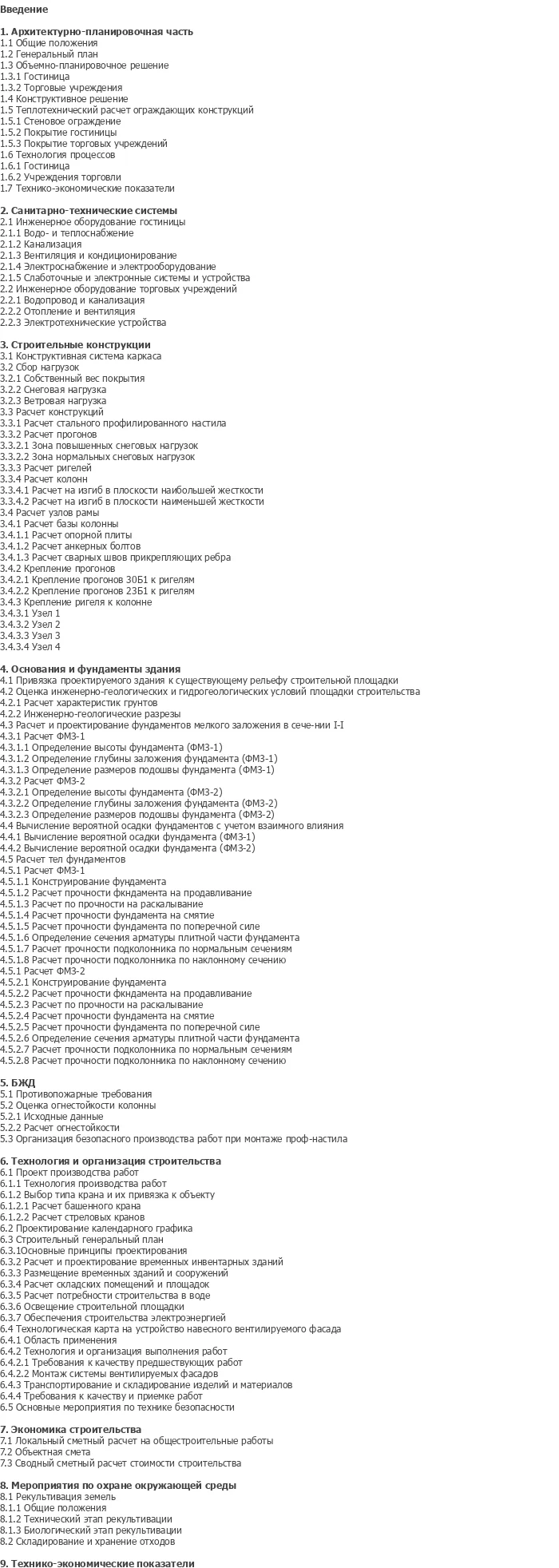

Состав пояснительной записки: архитектурно-планировочная часть (общие положения, генплан, объемно-планировочное решение, гостиница, торговые учреждения, конструктивное решение, теплотехнический расчет ограждающих конструкций, технология процессов, технико-экономические показатели), санитарно-технические системы (инженерное оборудование гостиницы и торговых учреждений), строительные конструкции (конструктивная система каркаса, сбор нагрузок, расчет стального профилированного настила, прогонов, ригелей, колонн, узлов рамы), основания и фундаменты здания (привязка к рельефу, инженерно-геологические условия, расчет и проектирование фундаментов мелкого заложения, вычисление вероятной осадки, расчет тел фундаментов), БЖД (противопожарные требования, оценка огнестойкости колонны, организация безопасного производства работ при монтаже профнастила), технология и организация строительства (проект производства работ, выбор типа крана, строительный генеральный план, технологическая карта на устройство навесного вентилируемого фасада), экономика строительства (локальный сметный расчет, объектная смета, сводный сметный расчет), мероприятия по охране окружающей среды, технико-экономические показатели.

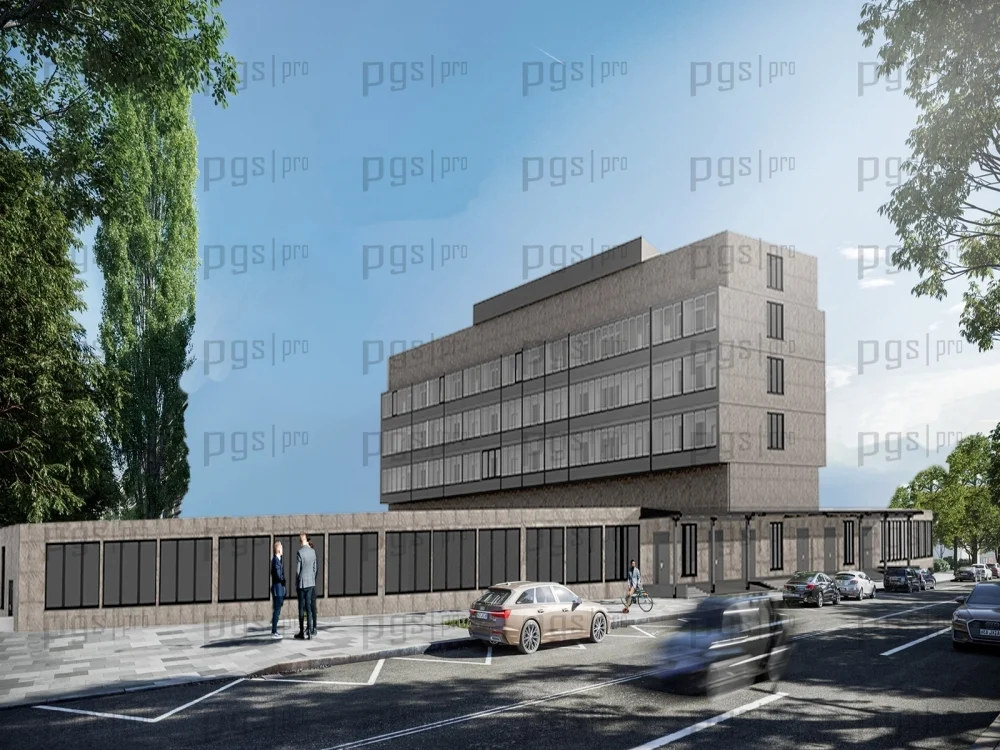

Проектируемый объект — гостинично-торговый комплекс в городе Москва, представляющий собой здание неправильной формы в плане с центральной пятиэтажной частью, выполненной в виде прямоугольника, и одноэтажными частями по бокам от нее, имеющими закругления от центра к краям. Основные габариты здания в осях 139×60 м. Второй и последующие этажи имеют габаритные размеры в осях 60×15 м. Пятиэтажная часть возвышается над одноэтажной, создавая своеобразный стилобат.

Здание предназначено для размещения гостиничных номеров, торговых залов, предприятия питания и вспомогательных помещений. Архитектурный облик формируется облицовкой, выполненной по технологии навесных фасадов, производимых ООО «СпецПромКомплект», г. Москва. Данный ПГС дипломный проект подходит для защиты по специальности «Промышленное и гражданское строительство» и может использоваться как шаблон проекта для разработки аналогичных общественных зданий.

Если вы ищете, где купить проект или скачать проект по направлению ПГС с полным расчетом стального каркаса — диплом №1091 предлагает оптимальное соотношение цены и качества. Проект выполнен в AutoCAD с пояснительной запиской на 127 листов.

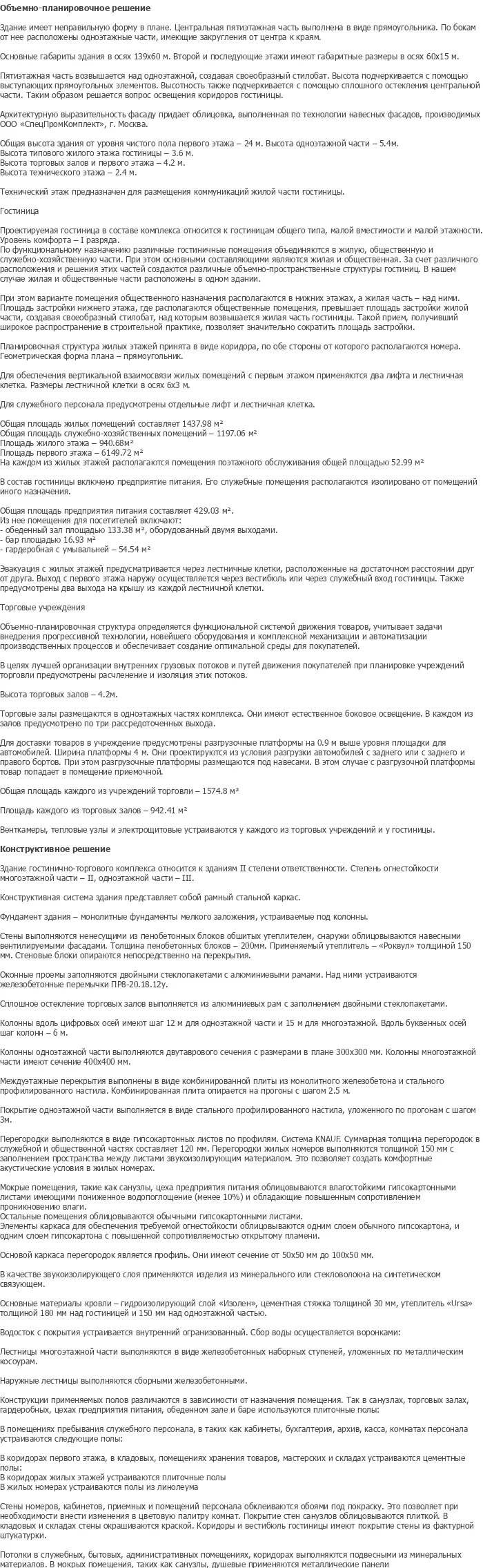

Здание имеет неправильную форму в плане. Центральная пятиэтажная часть выполнена в виде прямоугольника. По бокам от нее расположены одноэтажные части, имеющие закругления от центра к краям. Основные габариты здания в осях 139×60 м. Второй и последующие этажи имеют габаритные размеры в осях 60×15 м. Пятиэтажная часть возвышается над одноэтажной, создавая своеобразный стилобат. Высота подчеркивается с помощью выступающих прямоугольных элементов. Высотность также подчеркивается с помощью сплошного остекления центральной части. Таким образом решается вопрос освещения коридоров гостиницы.

Архитектурную выразительность фасаду придает облицовка, выполненная по технологии навесных фасадов, производимых ООО «СпецПромКомплект», г. Москва. Общая высота здания от уровня чистого пола первого этажа — 24 м. Высота одноэтажной части — 5,4 м. Высота типового жилого этажа гостиницы — 3,6 м. Высота торговых залов и первого этажа — 4,2 м. Высота технического этажа — 2,4 м. Технический этаж предназначен для размещения коммуникаций жилой части гостиницы.

Проектируемая гостиница в составе комплекса относится к гостиницам общего типа, малой вместимости и малоэтажная. Уровень комфорта — I разряда. По функциональному назначению различные гостиничные помещения объединяются в жилую, общественную и служебно-хозяйственную части. При этом основными составляющими являются жилая и общественная. За счет различных расположения и решения этих частей создаются различные объемно-пространственные структуры гостиницы. В нашем случае жилая и общественные части расположены в одном здании.

При этом варианте помещения общественного назначения располагаются в нижних этажах, а жилая часть — над ними. Площадь застройки нижнего этажа, где располагаются общественные помещения, превышает площадь застройки жилой части, создавая своеобразный стилобат, над которым возвышается жилая часть гостиницы. Такой прием, получивший широкое распространение в строительной практике, позволяет значительно сократить площадь застройки.

Планировочная структура жилых этажей принята в виде коридора, по обе стороны от которого располагаются номера. Геометрическая форма плана — прямоугольник. Для обеспечения вертикальной взаимосвязи жилых помещений с первым этажом применяются два лифта и лестничная клетка. Размеры лестничной клетки в осях 6х3 м. Для служебного персонала предусмотрены отдельные лифт и лестничная клетка.

Общая площадь жилых помещений составляет 1437,98 м². Общая площадь служебно-хозяйственных помещений — 1197,06 м². Площадь жилого этажа — 940,68 м². Площадь первого этажа — 6149,72 м². На каждом из жилых этажей располагаются помещения поэтажного обслуживания общей площадью 52,99 м². В состав гостиницы включено предприятие питания. Его служебные помещения располагаются изолировано от помещений иного назначения. Общая площадь предприятия питания составляет 429,03 м². Из нее помещения для посетителей включают: обеденный зал площадью 133,38 м², оборудованный двумя выходами; бар площадью 16,93 м²; гардеробная с умывальней — 54,54 м².

Эвакуация с жилых этажей предусматривается через лестничные клетки, расположенные на достаточном расстоянии друг от друга. Выход с первого этажа наружу осуществляется через вестибюль или через служебный вход гостиницы. Также предусмотрены два выхода на крышу из каждой лестничной клетки.

Торговые учреждения. Объемно-планировочная структура определяется функциональной системой движения товаров, учитывает задачи внедрения прогрессивной технологии, новейшего оборудования и комплексной механизации и автоматизации производственных процессов и обеспечивает создание оптимальной среды для покупателей. В целях лучшей организации внутренних грузовых потоков и путей движения покупателей при планировке учреждений торговли предусмотрены расчленение и изоляция этих потоков.

Высота торговых залов — 4,2 м. Торговые залы размещаются в одноэтажных частях комплекса. Они имеют естественное боковое освещение. В каждом из залов предусмотрено по три рассредоточенных выхода. Для доставки товаров в учреждение предусмотрены разгрузочные платформы на 0,9 м выше уровня площадки для автомобилей. Ширина платформы 4 м. Они проектируются из условия разгрузки автомобилей с заднего или с заднего и правого бортов. При этом разгрузочные платформы размещаются под навесами. В этом случае с разгрузочной платформы товар попадает в помещение приемочной.

Общая площадь каждого из учреждений торговли — 1574,8 м². Площадь каждого из торговых залов — 942,41 м². Вентканеры, тепловые узлы и электрощитовые устраиваются у каждого из торговых учреждений и у гостиницы.

Здание гостинично-торгового комплекса относится к зданиям II степени ответственности. Степень огнестойкости многоэтажной части — II, одноэтажной части — III. Конструктивная система здания представляет собой рамный стальной каркас. Фундамент здания — монолитные фундаменты мелкого заложения, устраиваемые под колонны. Стены выполняются несущими из пенобетонных блоков с обшивкой утеплителем, снаружи облицовываются навесными вентилируемыми фасадами. Толщина пенобетонных блоков — 200 мм. Применяемый утеплитель — «Роквул» толщиной 150 мм. Стеновые блоки опираются непосредственно на перекрытия.

Оконные проемы заполняются двойными стеклопакетами с алюминиевыми рамами. Над ними устраиваются железобетонные перемычки ПР-20.18.12у. Сплошное остекление торговых залов выполняется из алюминиевых рам с заполнением двойными стеклопакетами. Колонны вдоль цифровых осей имеют шаг 12 м для одноэтажной части и 15 м для многоэтажной. Вдоль буквенных осей шаг колонн — 6 м. Колонны одноэтажной части выполняются двутаврового сечения с размерами в плане 300×300 мм. Колонны многоэтажной части имеют сечение 400×400 мм.

Междуэтажные перекрытия выполнены в виде комбинированной плиты из монолитного железобетона и стального профилированного настила. Комбинированная плита опирается на прогоны с шагом 2,5 м. Покрытие одноэтажной части выполняется в виде стального профилированного настила, уложенного по прогонам с шагом 3 м. Перегородки выполняются в виде гипсокартонных листов по профилям. Система KNAUF. Суммарная толщина перегородок в служебной и общественной частях составляет 120 мм. Перегородки жилых номеров выполняются толщиной 150 мм с заполнением пространства между листами звукоизолирующим материалом. Это позволяет создать комфортные акустические условия в жилых номерах.

Мокрые помещения, такие как санузлы, цеха предприятия питания облицовываются влагостойкими гипсокартонными листами, имеющими пониженное водопоглощение (менее 10%) и обладающие повышенным сопротивлением проникновению влаги. Остальные помещения облицовываются обычными гипсокартонными листами. Элементы каркаса для обеспечения требуемой огнестойкости обшиваются одним слоем обычного гипсокартона, и одним слоем гипсокартона с повышенной огнестойкостью открытого пламени. Основой каркаса перегородок является профиль. Они имеют сечение от 50×50 мм до 100×50 мм. В качестве звукоизолирующего слоя применяются изделия из минерального или стекловолокна на синтетическом связующем.

Основные материалы кровли — гидроизолирующий слой «Изолен», цементная стяжка толщиной 30 мм, утеплитель «Ursa» толщиной 180 мм над гостиницей и 150 мм над одноэтажной частью. Водосток с кровли устраивается внутренний организованный. Сбор воды осуществляется воронками. Лестницы многоэтажной части выполняются в виде железобетонных наборных ступеней, уложенных по металлическим косоурам. Наружные лестницы выполняются сборными железобетонными.

Конструкции применяемых полов различаются в зависимости от назначения помещения. Так в санузлах, торговых залах, гардеробных, цехах предприятия питания, обеденном зале и баре используются плиточные полы. В помещениях пребывания служебного персонала, в таких как кабинеты, бухгалтерия, архив, касса, комнатах персонала устраиваются следующие полы. В коридорах первого этажа, в кладовых, помещениях хранения товаров, мастерских и складах устраиваются цементные полы. В коридорах жилых этажей устраиваются плиточные полы. В жилых номерах устраиваются полы из линолеума.

Стены номеров, кабинетов, приемных и помещений персонала обклеиваются обоями под покраску. Это позволяет при необходимости внести изменения в цветовую палитру комнат. Покрытие стен санузлов облицовываются плиткой. В кладовых и складах стены окрашиваются краской. Коридоры и вестибюль гостиницы имеют покрытие стены из фактурной штукатурки. Потолки в служебных, бытовых, административных помещениях, коридорах выполняются подвесными из минеральных материалов. В мокрых помещениях, таких как санузлы, душевые применяются металлические панели.

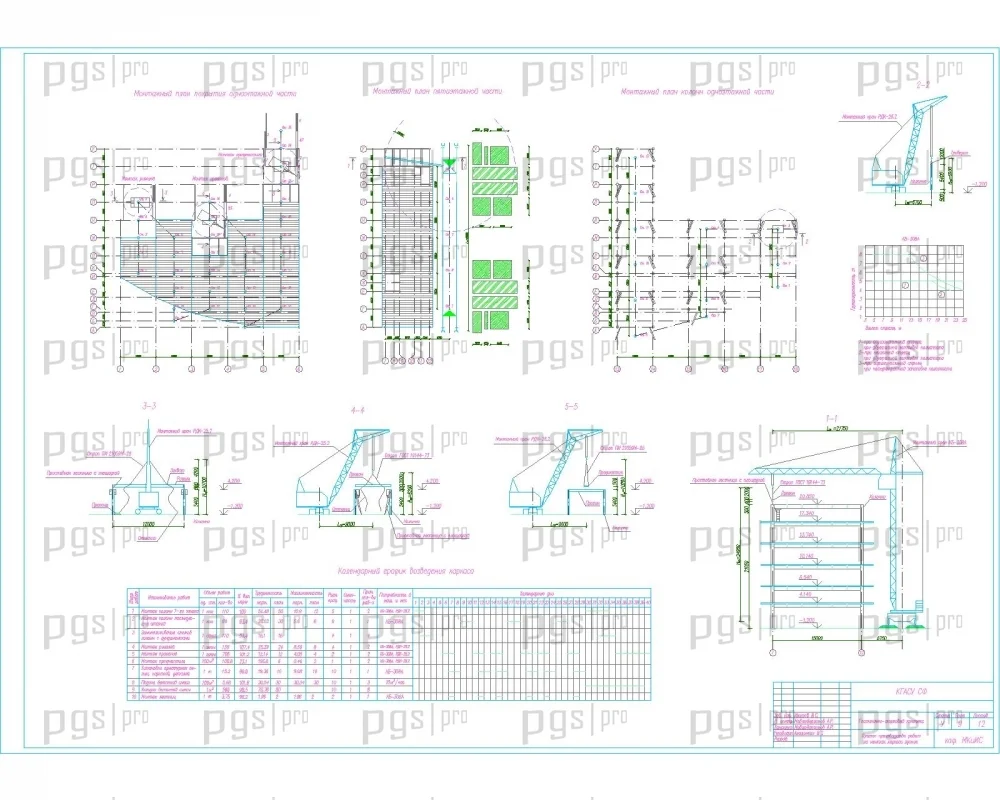

Проект производства работ включает технологию производства работ, выбор типа крана и их привязку к объекту (расчет башенного крана, расчет стреловых кранов), проектирование календарного графика, строительный генеральный план (основные принципы проектирования, расчет и проектирование временных инвентарных зданий, размещение временных зданий и сооружений, расчет складских помещений и площадок, расчет потребности строительства в воде, освещение строительной площадки, обеспечение строительства электроэнергией).

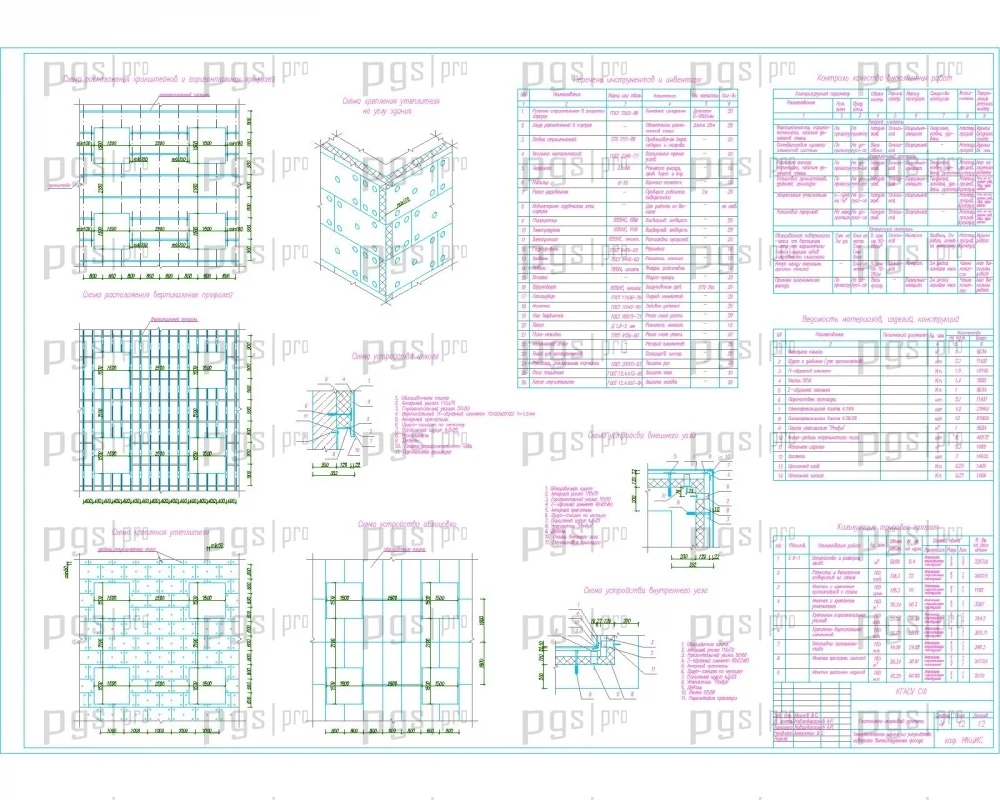

Технологическая карта на устройство навесного вентилируемого фасада включает область применения, технологию и организацию выполнения работ (требования к качеству предшествующих работ, монтаж системы вентилируемых фасадов), транспортирование и складирование изделий и материалов, требования к качеству и приемке работ, основные мероприятия по технике безопасности.

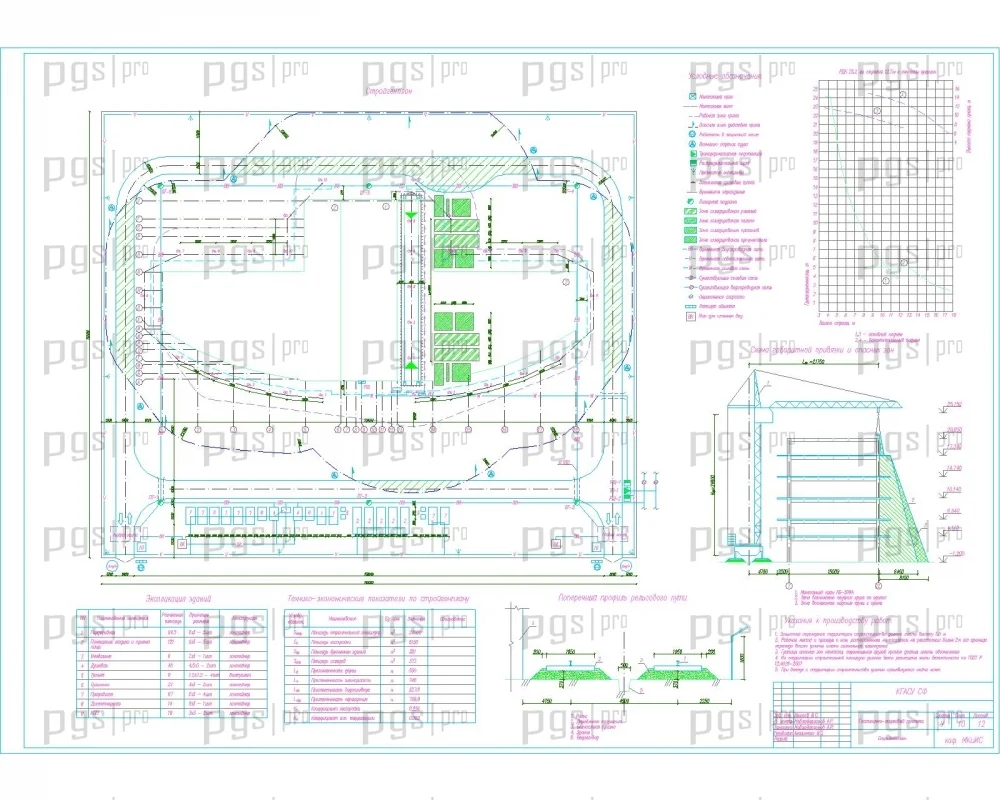

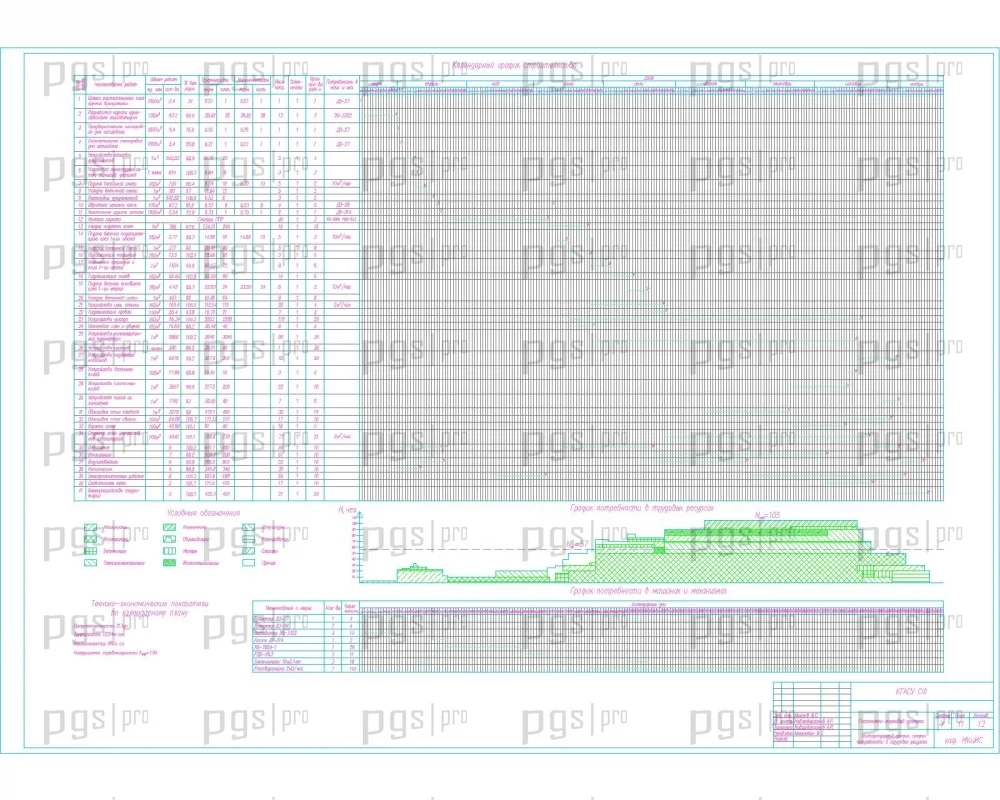

Календарный график составлен с учетом последовательности и сроков выполнения строительно-монтажных работ, оптимизации критического пути строительства. Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций, расчет персонала, организацию складского хозяйства, освещение, водоснабжение и электроснабжение строительной площадки.

Диплом №1091 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 127 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложный архитектурный объект: гостинично-торговый комплекс с центральной пятиэтажной частью и одноэтажными частями с закруглениями — уникальный объект для защиты.
• Рамный стальной каркас: колонны двутаврового сечения, комбинированные перекрытия из монолитного железобетона и стального профилированного настила — расчет и конструирование всех основных элементов.
• Навесные вентилируемые фасады: современная технология облицовки фасадов с применением утеплителя «Роквул».
• Практическая направленность: технологическая карта на устройство навесного вентилируемого фасада, проект производства работ на монтаж каркаса здания, календарный график, стройгенплан.
• Уникальные инженерные решения: сплошное остекление торговых залов, внутренний организованный водосток, разгрузочные платформы под навесами.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1091 по доступной цене — 5 000 рублей.
