Диплом №1092 «Детский развлекательный центр в г. Нерюнгри Республики Саха»
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
1.Модель в 3D только в формате .jpg (картика).jpg

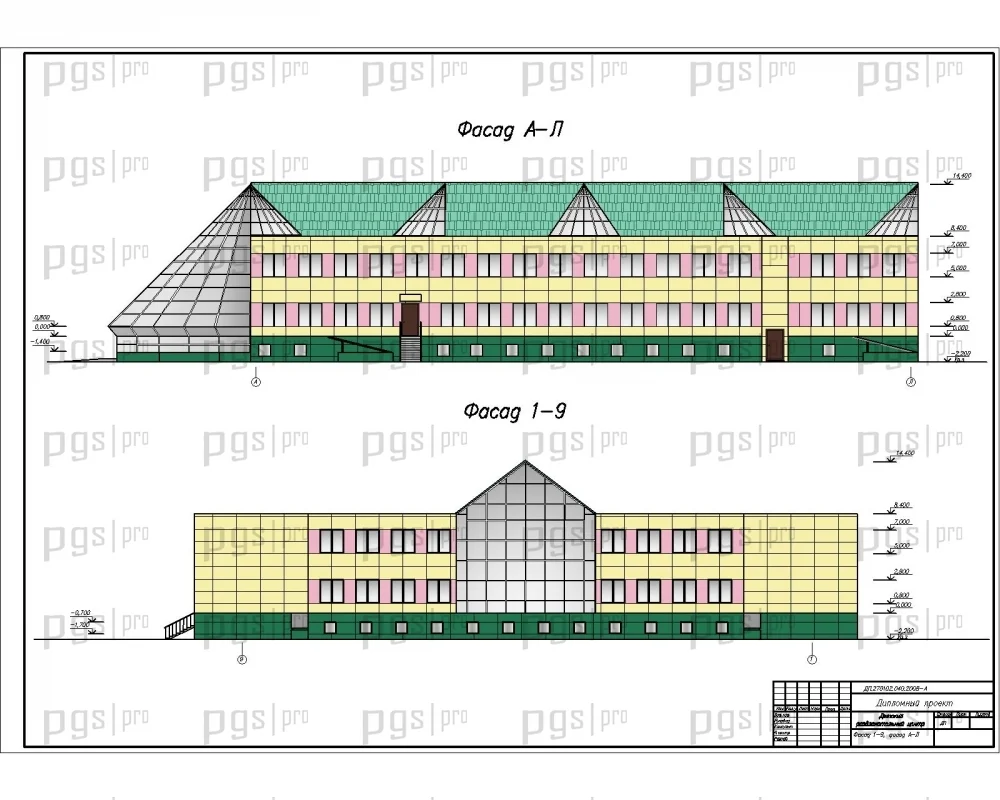

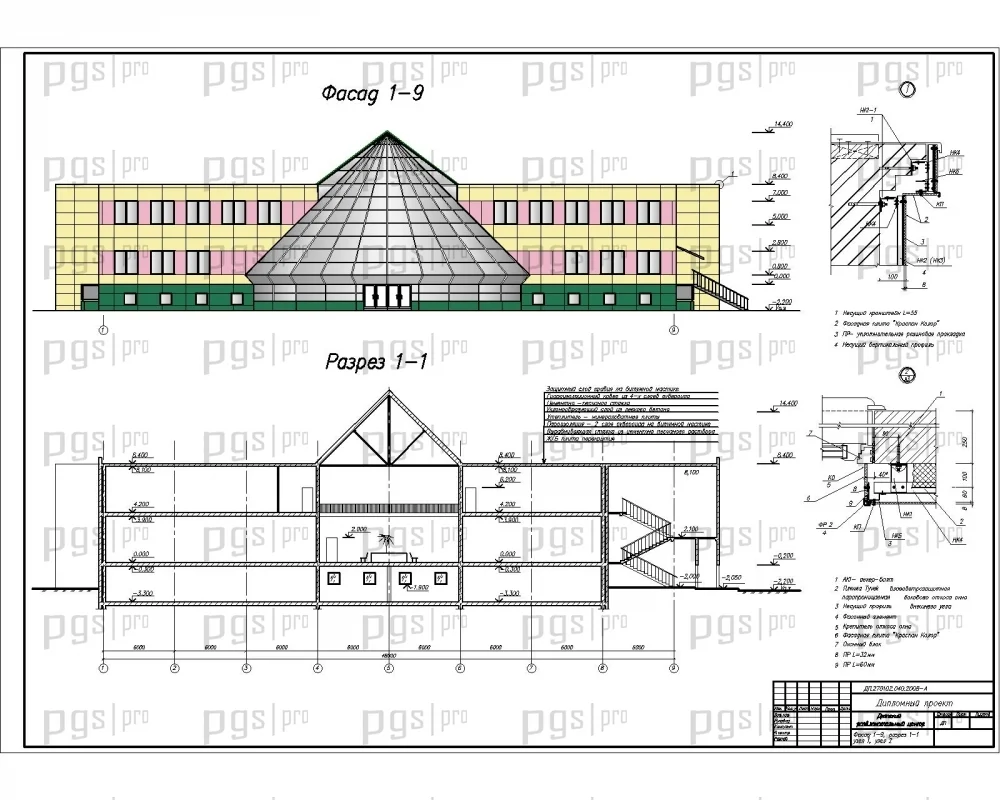

3.Фасад, разрез, узлы.jpg

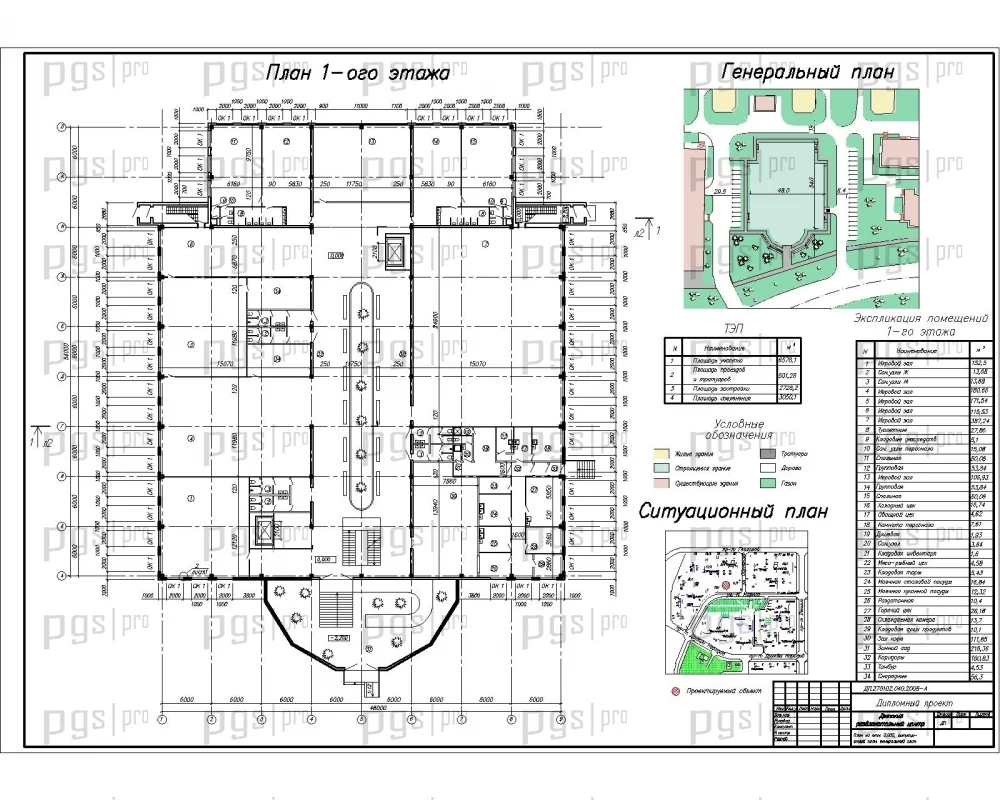

4.План 1-го этажа, генеральный план, ситуацонный план.jpg

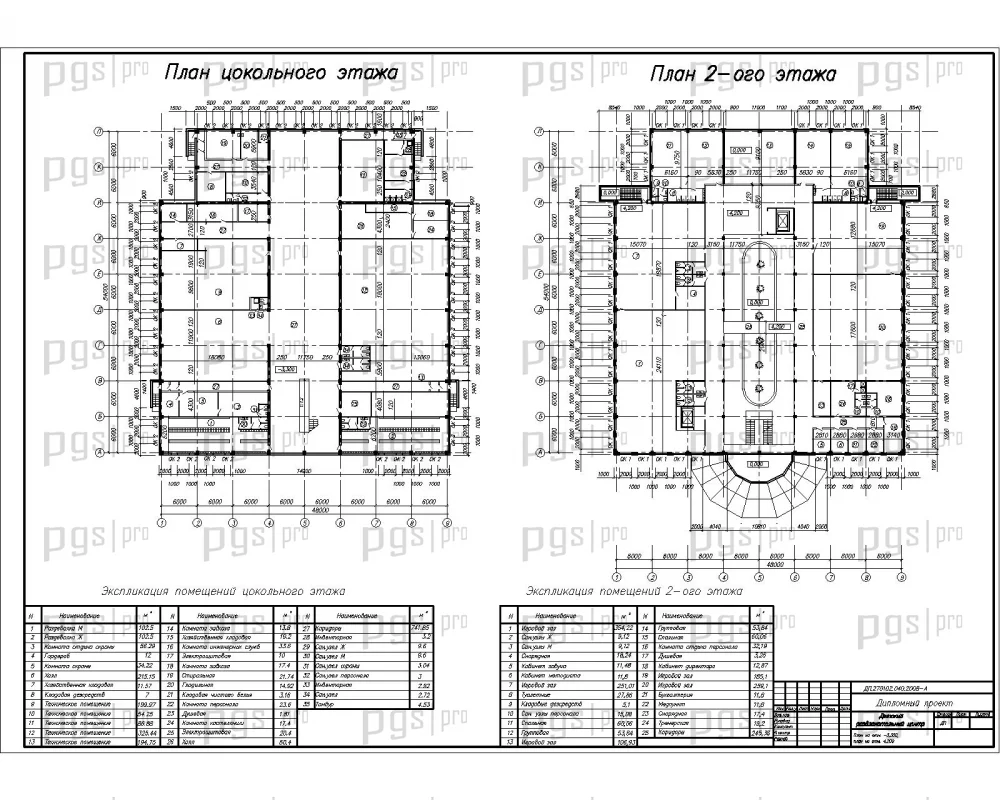

5.План цокального и план второго этажа.jpg

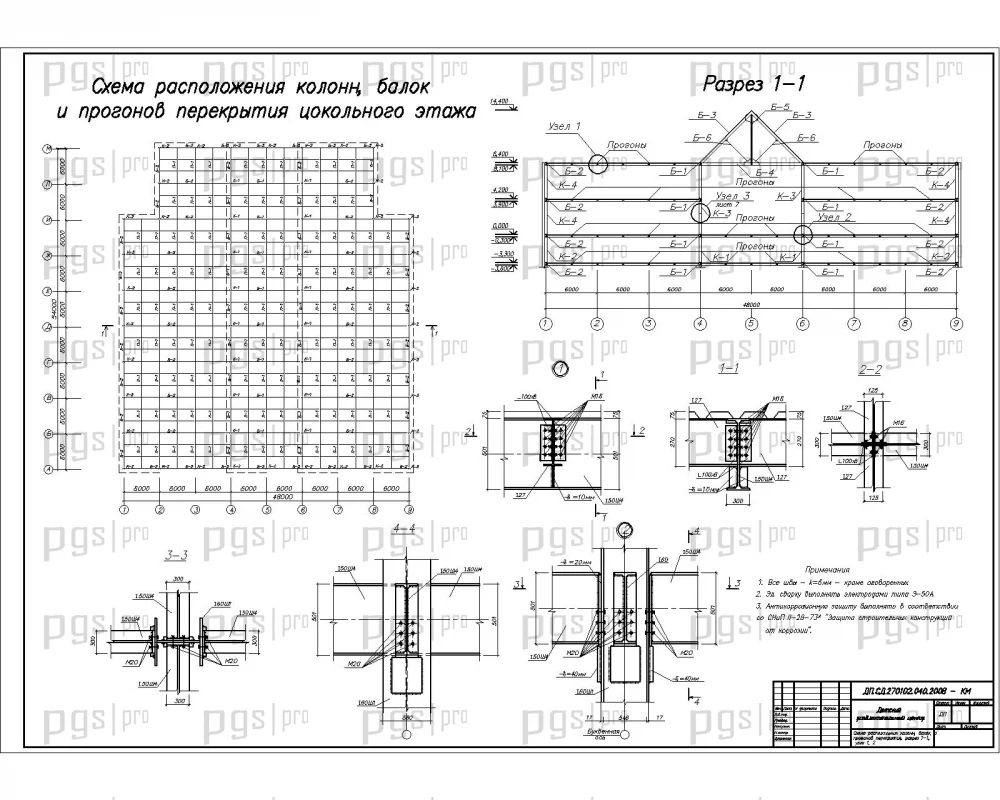

6.Схема расположения колонн, балок, прогонов.jpg

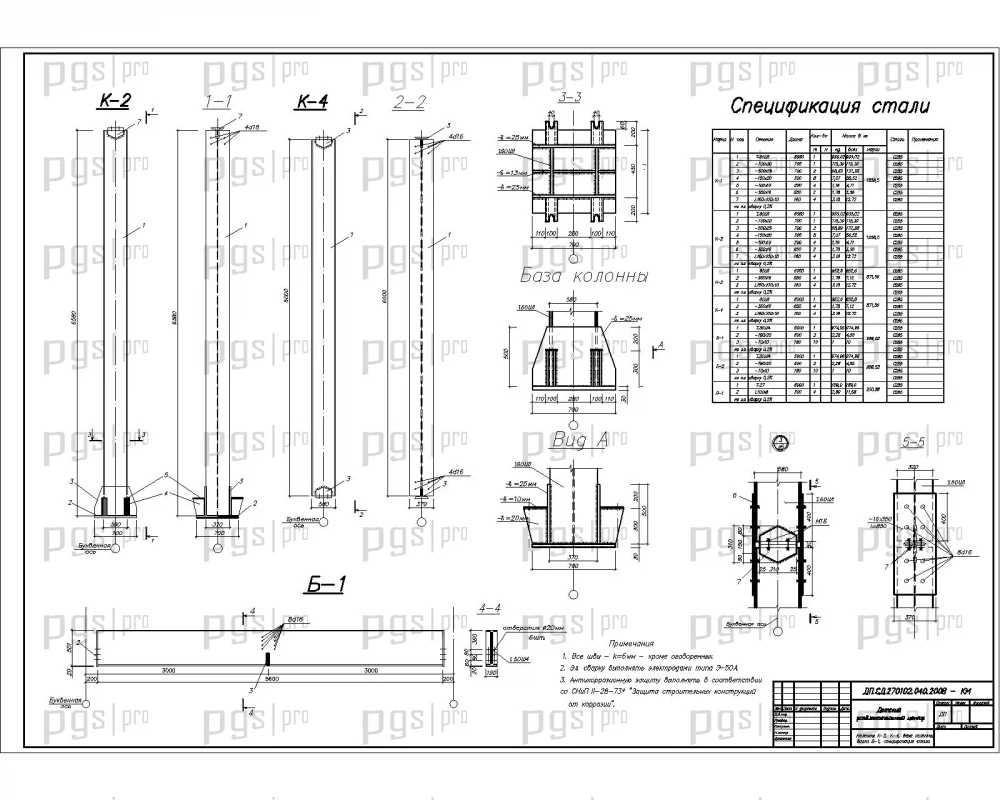

7.Расчет колонны.jpg

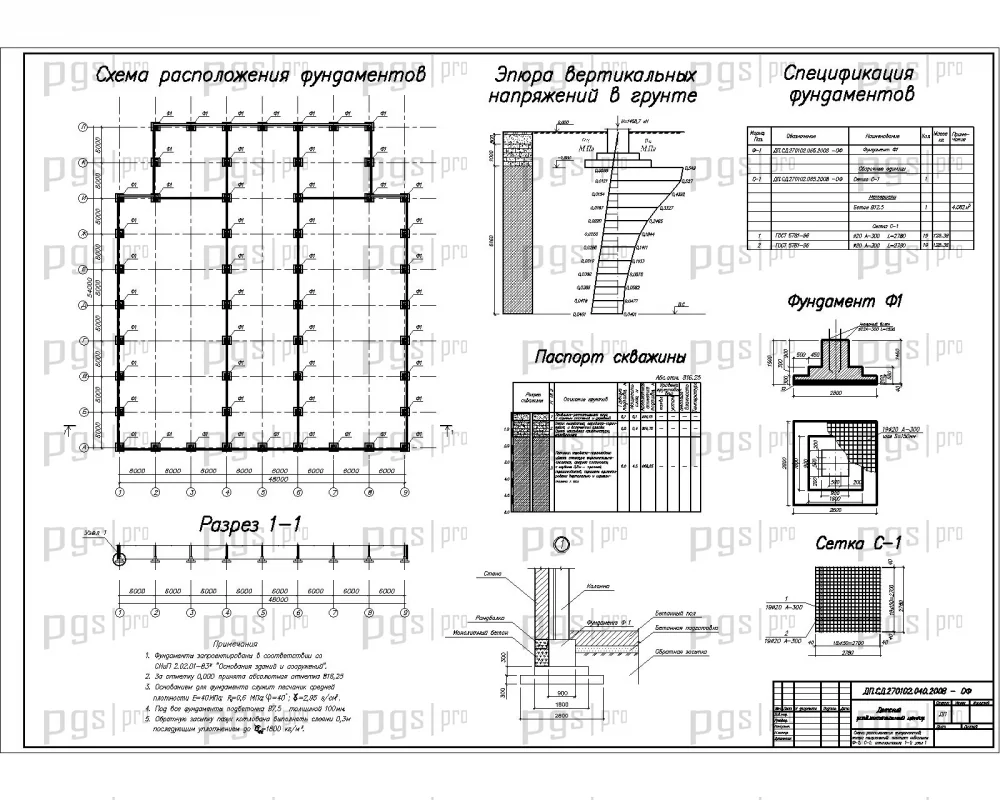

8.Расчет фундамента.jpg

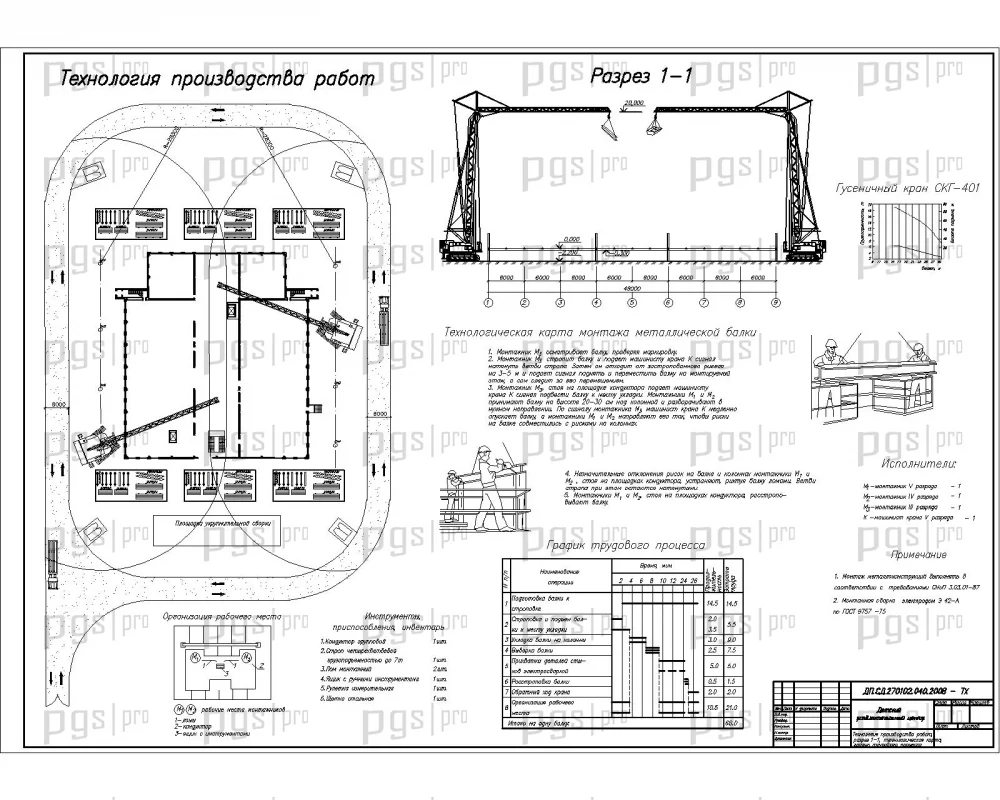

9.ТК монтажа металлической балки.jpg

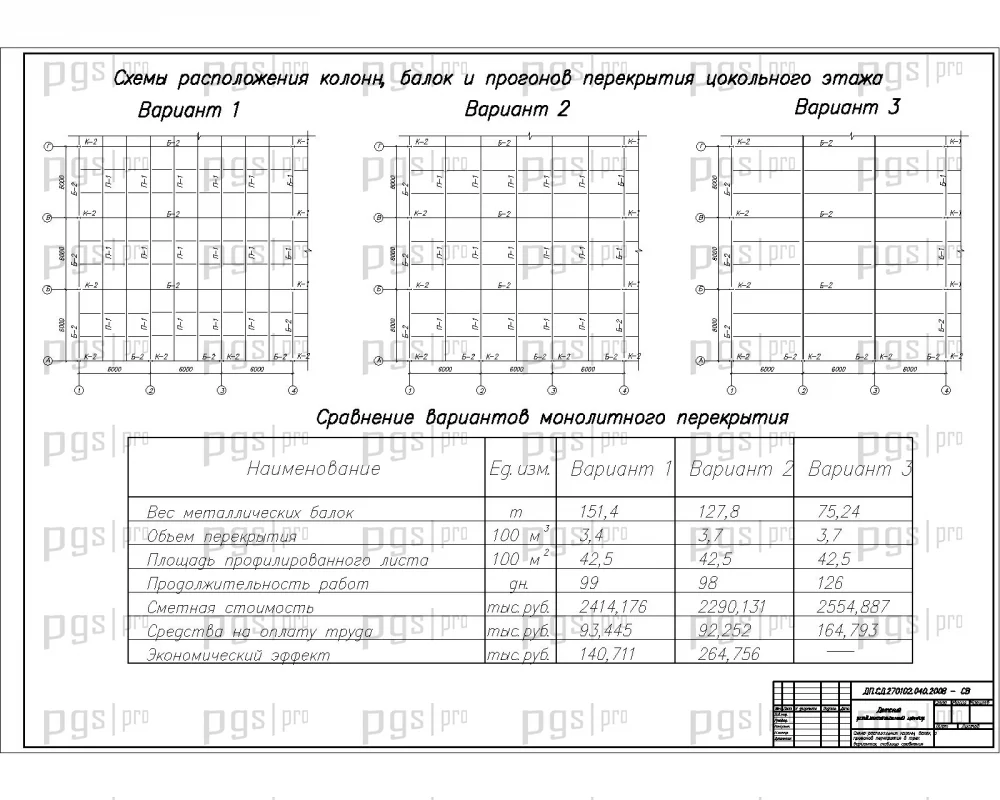

10.Варианты расположения колонн, балок и прогонов перекрытия.jpg

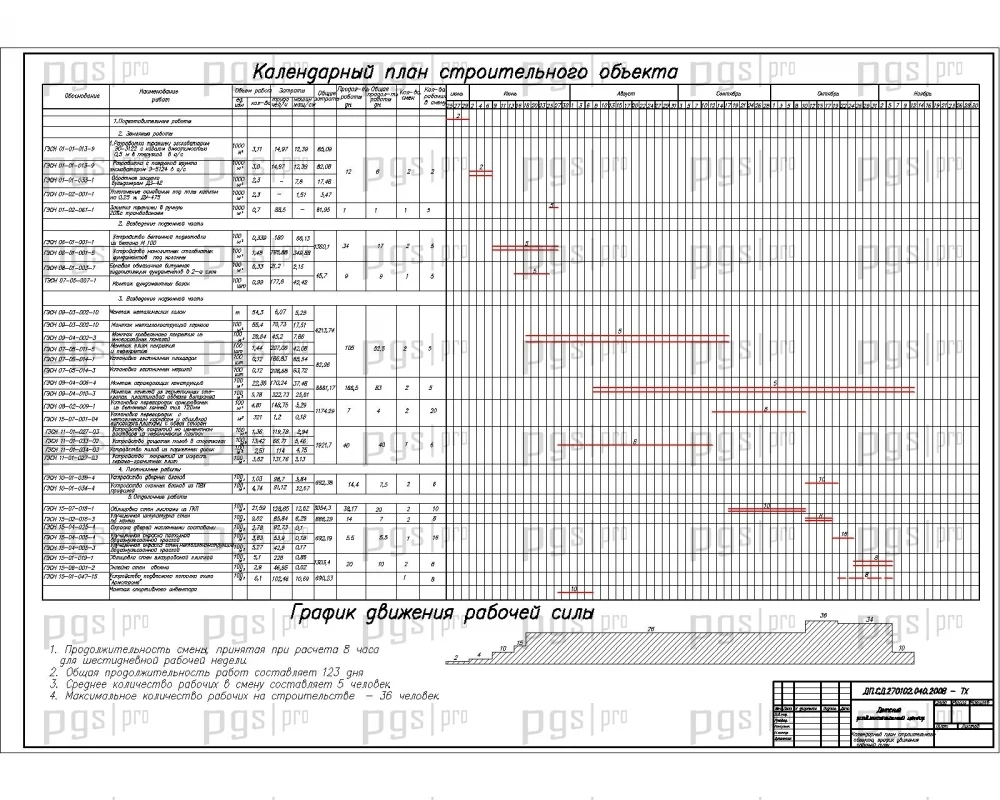

11.Календарный план строительного.jpg
В отличие от простых гражданских сооружений, к которым относится типовой проект 2 этажного жилого дома, этот готовый диплом ПГС описывает крупный спортивно-зрелищный комплекс. Проектируемое здание ледового дворца имеет прямоугольную форму и состоит из основного ледового зала с трибунами, рассчитанными на 1500 человек, и двух примыкающих функциональных пристроек.
Главная пристройка насчитывает 3 этажа и подвальное помещение, техническая пристройка состоит из 2-го и 3-го этажей. Максимальные габаритные размеры проектируемого объекта в осях составляют 86,3 метра в длину и 66,0 метров в ширину при общей высоте 16,0 метров. В здании предусмотрены медчасть, спортивный зал, хореографический класс и кабинеты администрации, обеспечивающие полноценное функционирование дворца.
Архитектурно-планировочные решения дворца разработаны с учетом обеспечения комфорта и безопасности больших потоков посетителей. Помимо основной хоккейной арены, в здании грамотно сгруппированы сопутствующие помещения: современная медчасть, спортивный зал, специализированный хореографический класс, кабинеты администрации и вспомогательные технические блоки.
Особое внимание уделено инсоляции ледового зала. Дневное освещение запроектировано через панорамные витражи и масштабное светопрозрачное покрытие, уложенное по металлическим аркам. Архитектурная часть проекта детально визуализирована на 5 графических листах, а в комплекте с чертежами поставляются готовые программные файлы визуализации (рендеринга) объекта.
Высокая надежность здания ледового дворца обеспечивается применением полносборного связевого каркаса с сечением несущих колонн 400х400 мм. В качестве наружных ограждающих конструкций используются самонесущие кирпичные стены, а междуэтажные перекрытия выполняются из сборных железобетонных многопустотных плит.
Для опирания каркаса на грунт запроектирован надежный комбинированный фундамент: железобетонный стаканного типа под колонны, плоские монолитные конструкции, фундаментные балки и бетонные блоки. Конструкция большепролетного покрытия ледовой арены решена с применением металлических арок, стальных ферм и светопрозрачных плит. Важным преимуществом для защиты является то, что расчет всех конструкций в проекте (2 чертежа) выполнен классическим ручным способом.
Организационно-технологический раздел дипломной работы (на 3 графических листах) всесторонне описывает безопасный и эффективный процесс возведения спортивного сооружения. В проекте детально рассмотрены методы монтажа сборных железобетонных конструкций каркаса и технологии установки большепролетных металлических арок покрытия.
В организационной части разработан подробный строительный генеральный план (стройгенплан). Для точного контроля за сроками и ресурсами составлен календарный план, график движения рабочих кадров и почасовой график производства строительно-монтажных работ на объекте.
Эта выпускная квалификационная работа обладает множеством преимуществ, делающих ее идеальным базисом для подготовки собственной дипломной работы:
- Исчерпывающая графическая часть из 11 качественных чертежей (AutoCAD и Компас).
- Наличие программных файлов визуализации архитектурного облика здания.
- Объемная пояснительная записка на 165 страницах (MS Word).
- Интересный объект проектирования: ледовая арена с трибунами на 1500 зрителей.
- Уникальное светопрозрачное покрытие арены по металлическим аркам.
- Наличие ручного расчета строительных конструкций, что высоко ценится ГЭК.
- Возможность приобрести материалы частями (только чертежи, ПЗ или отдельные разделы).
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
