Диплом №1095 "Автовокзал на 200 пассажиров в г. Чехов"

В отличие от малоэтажных жилых объектов, к числу которых относится типичный проект 2 этажного жилого дома, данный готовый диплом ПГС охватывает проектирование сложного общественного здания инфраструктурного назначения — автомобильного вокзала. Проектируемое здание имеет круглую форму в плане и состоит из трех надземных этажей, а также функционального подвального помещения для инженерных коммуникаций.

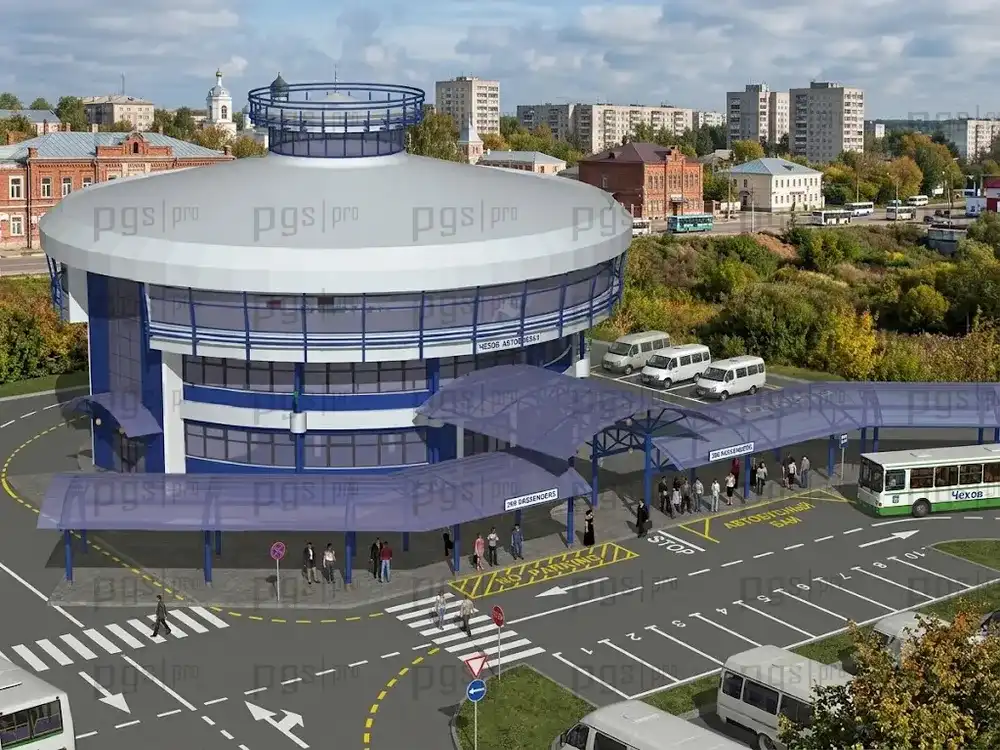

Габаритные размеры сооружения в осях составляют 25,4 на 25,4 метра, а максимальная высота от уровня земли до верхней точки купола достигает 17,2 метра. Оригинальная круглая форма и выразительная купольная кровля делают здание архитектурной доминантой, обеспечивая при этом комфортное и логистически правильное обслуживание больших потоков транзитных пассажиров.

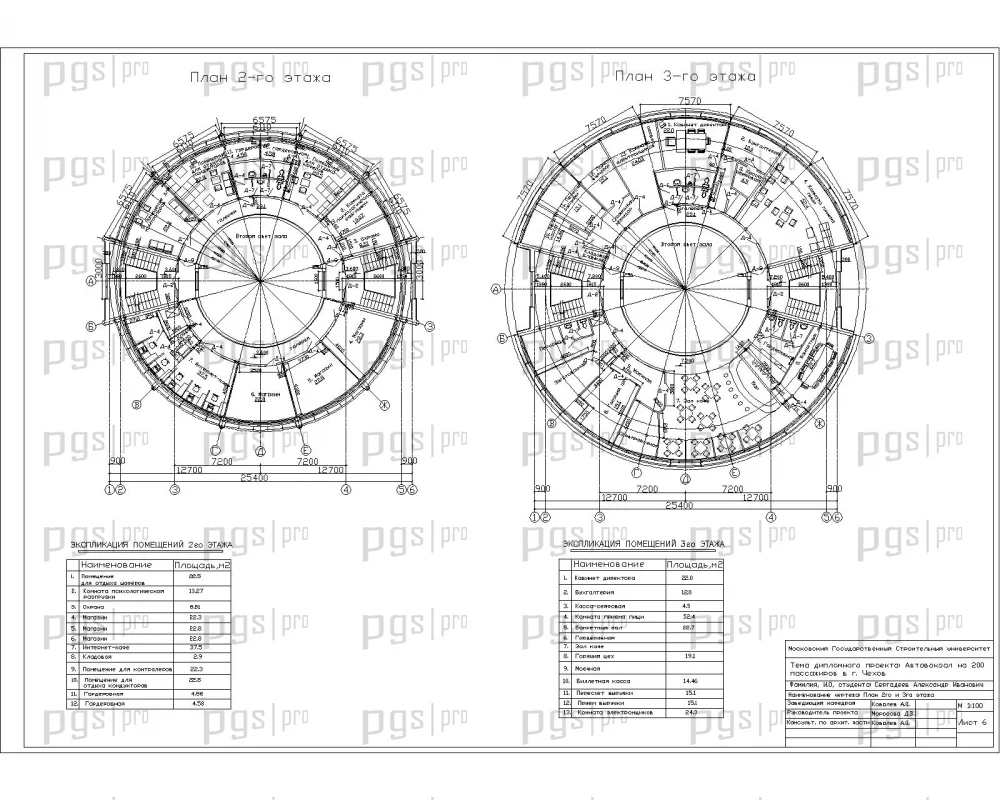

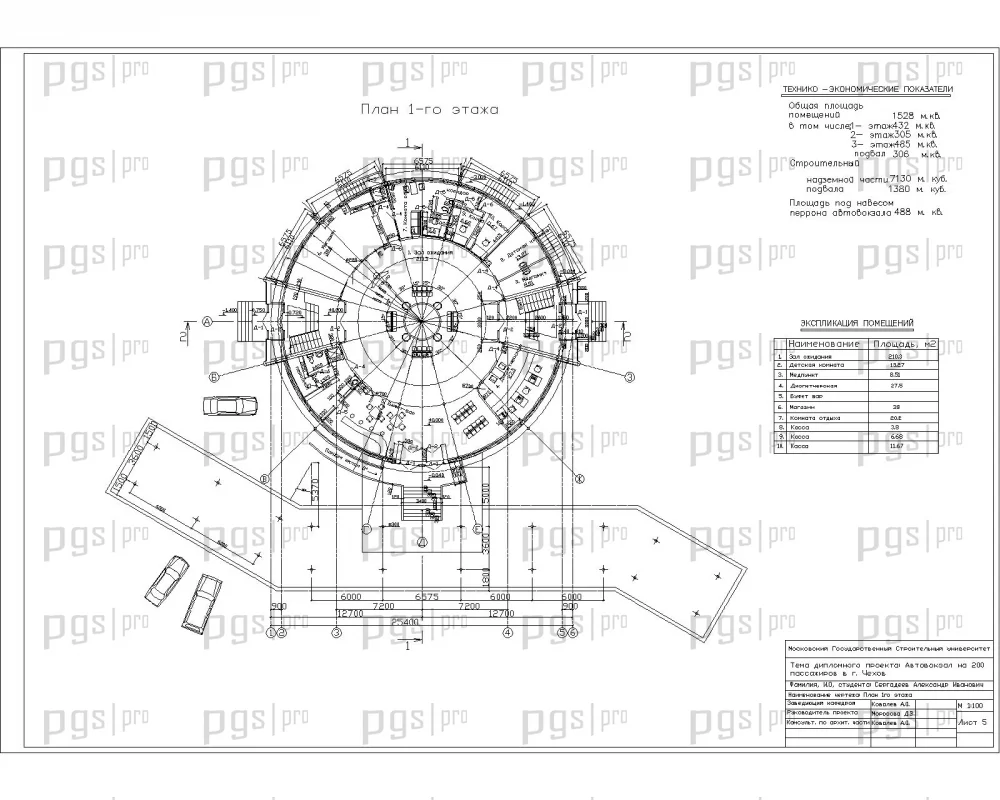

Архитектурно-планировочные решения здания автовокзала подчинены строгим правилам зонирования пассажиропотоков. На просторном первом этаже грамотно размещены главный зал ожидания, билетные кассы, мини-кафе и магазины. Второй этаж полностью отведен под дополнительные залы ожидания повышенной комфортности. На третьем этаже комплекса запроектировано уютное кафе на 25 посадочных мест.

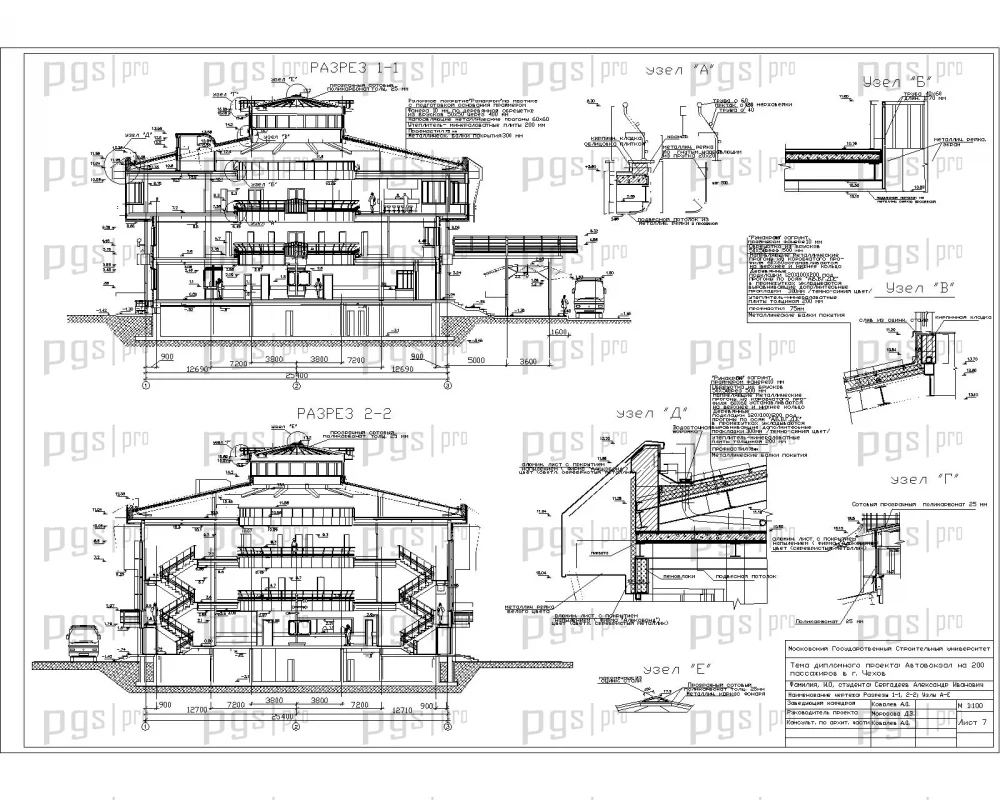

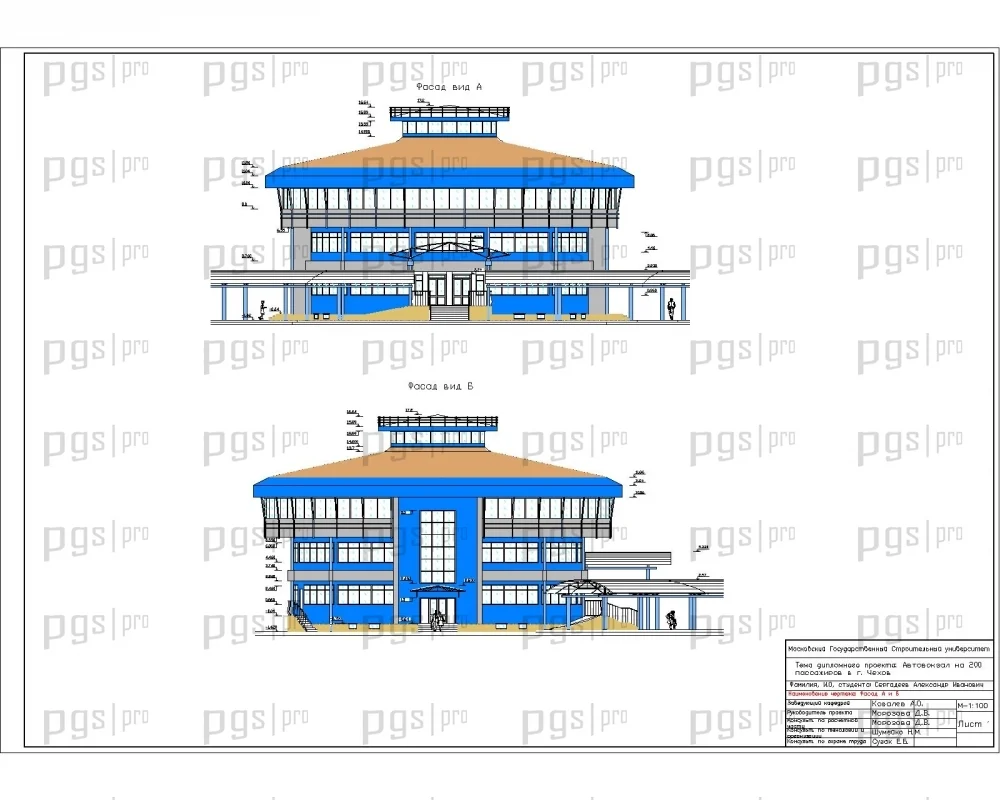

Архитектурная часть проекта визуализирована на 8 графических листах AutoCAD. Круглая форма здания потребовала нестандартного подхода к проектированию лестничных клеток, эвакуационных путей и расположению служебных помещений, что подробно описано и обосновано в текстовой части пояснительной записки.

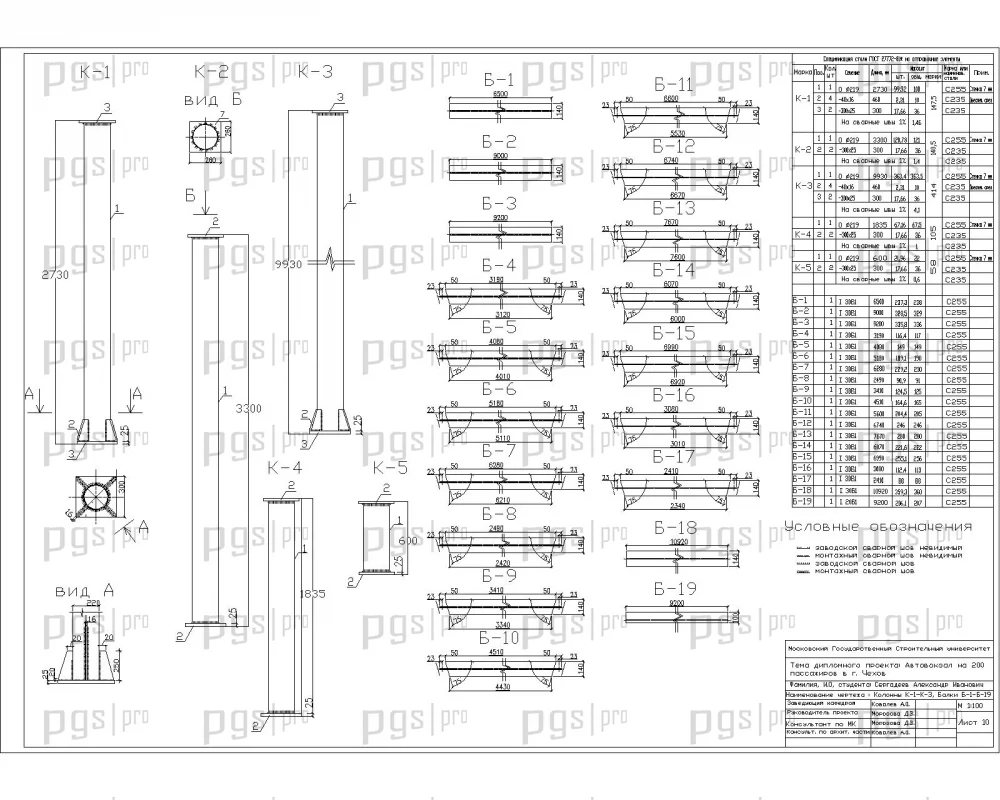

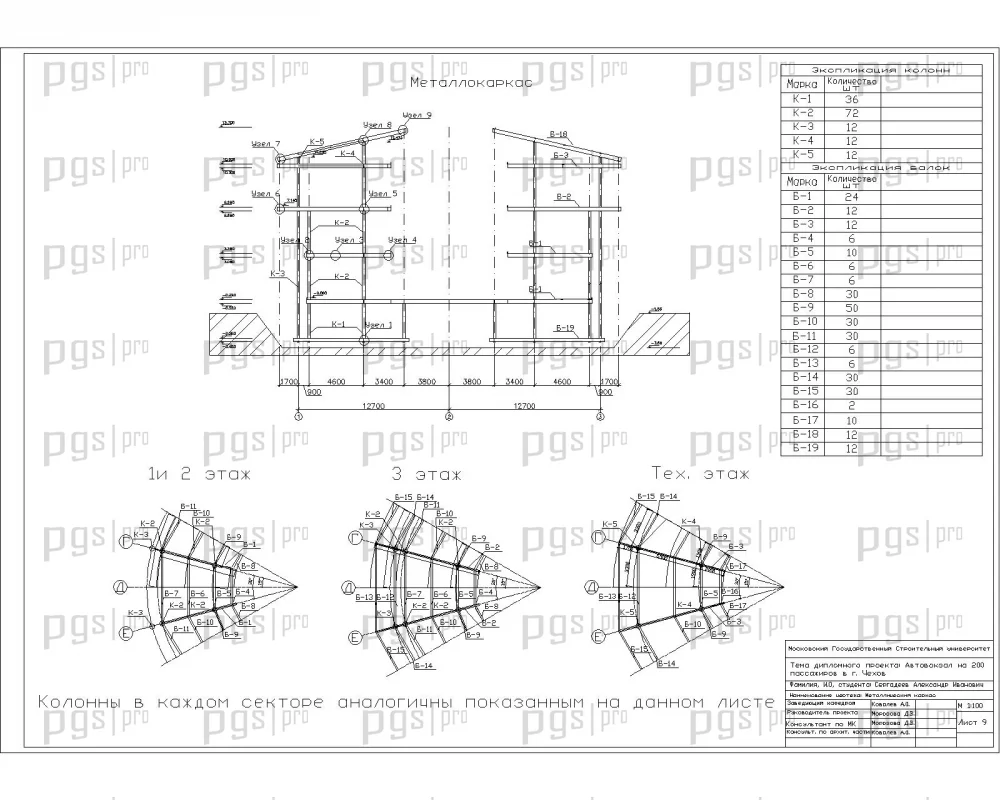

Пространственная жесткость и надежность автовокзала обеспечиваются применением конструктивной схемы на базе металлического каркаса. Вертикальными несущими элементами выступают металлические круглые колонны, на которые опираются монолитные железобетонные перекрытия. Наружные стены выполняются из современных энергоэффективных сэндвич-панелей, что снижает вес здания и ускоряет процесс монтажа.

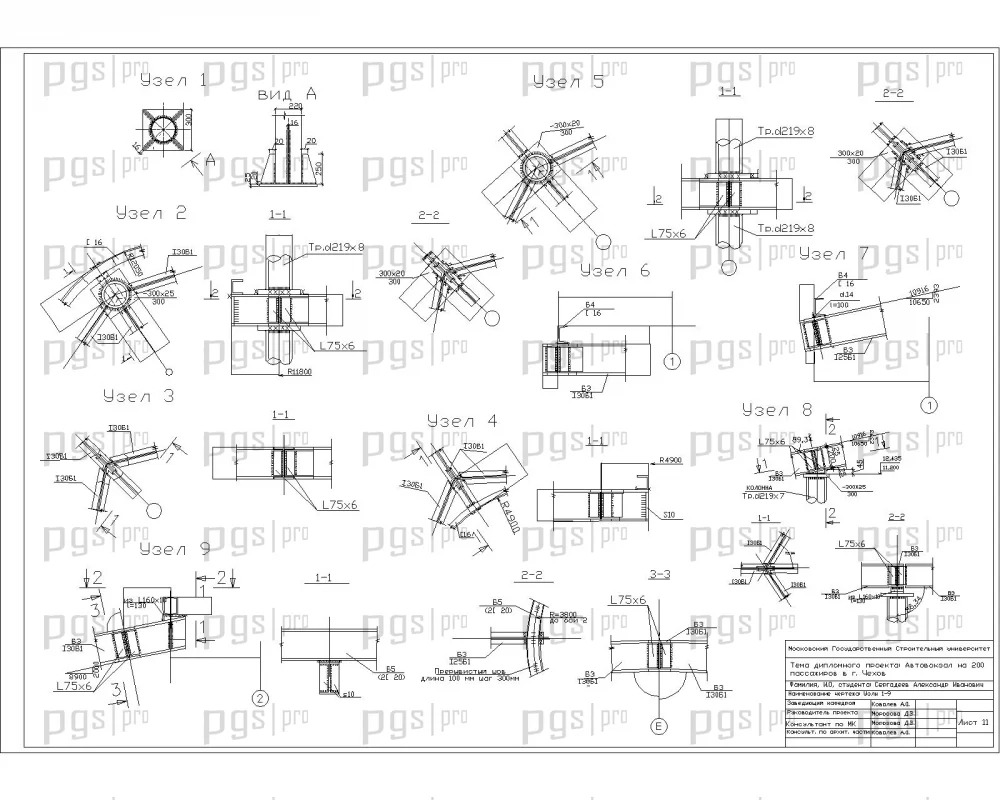

В качестве основания запроектирована сплошная монолитная железобетонная плита, равномерно распределяющая нагрузку на грунт. Завершает конструкцию эффектная купольная кровля. Важным преимуществом проекта является то, что расчет металлического каркаса и несущих элементов (отраженный на 3 графических листах) выполнен с использованием профессионального программного комплекса «Лира».

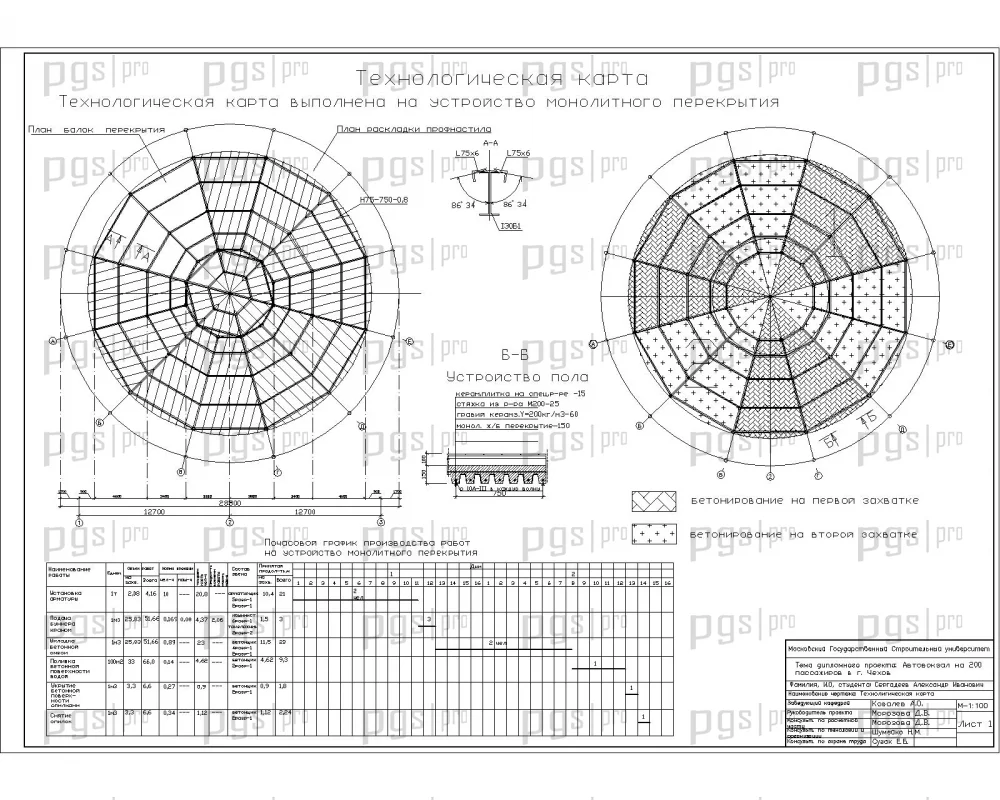

Организационно-технологический раздел дипломной работы (занимающий 4 графических листа) подробно регламентирует процессы безопасного возведения здания автовокзала. В технологической части разработан детальный проект производства работ (ППР) на устройство монолитного железобетонного перекрытия круглой формы, включая схемы опалубливания и армирования.

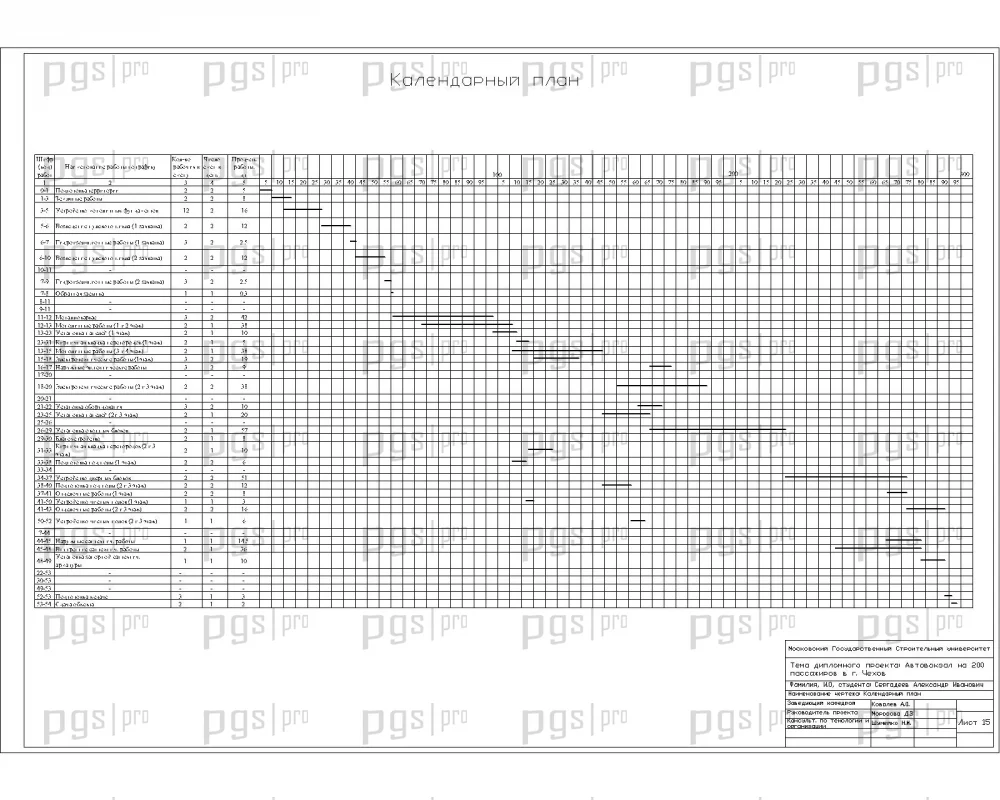

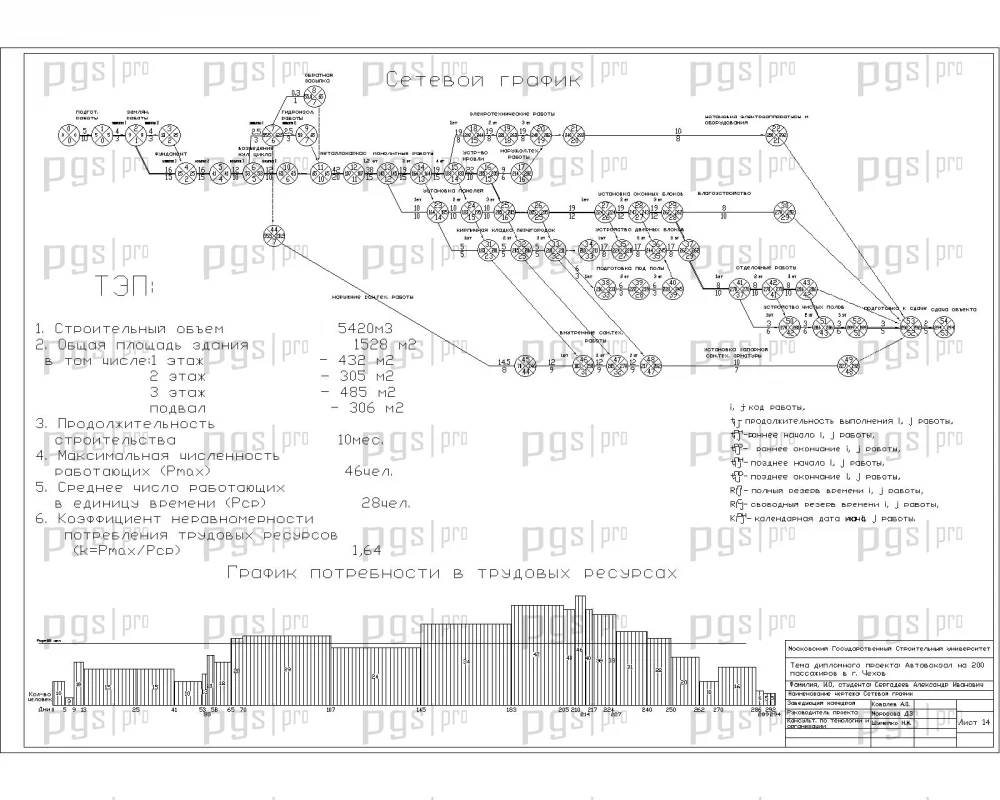

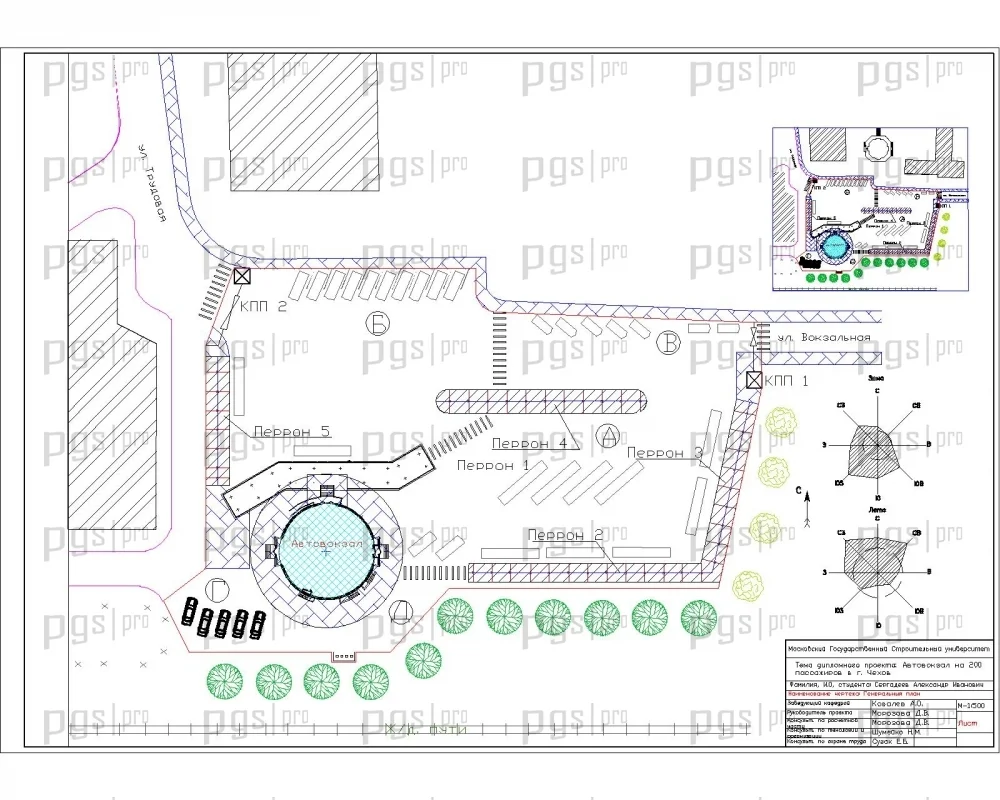

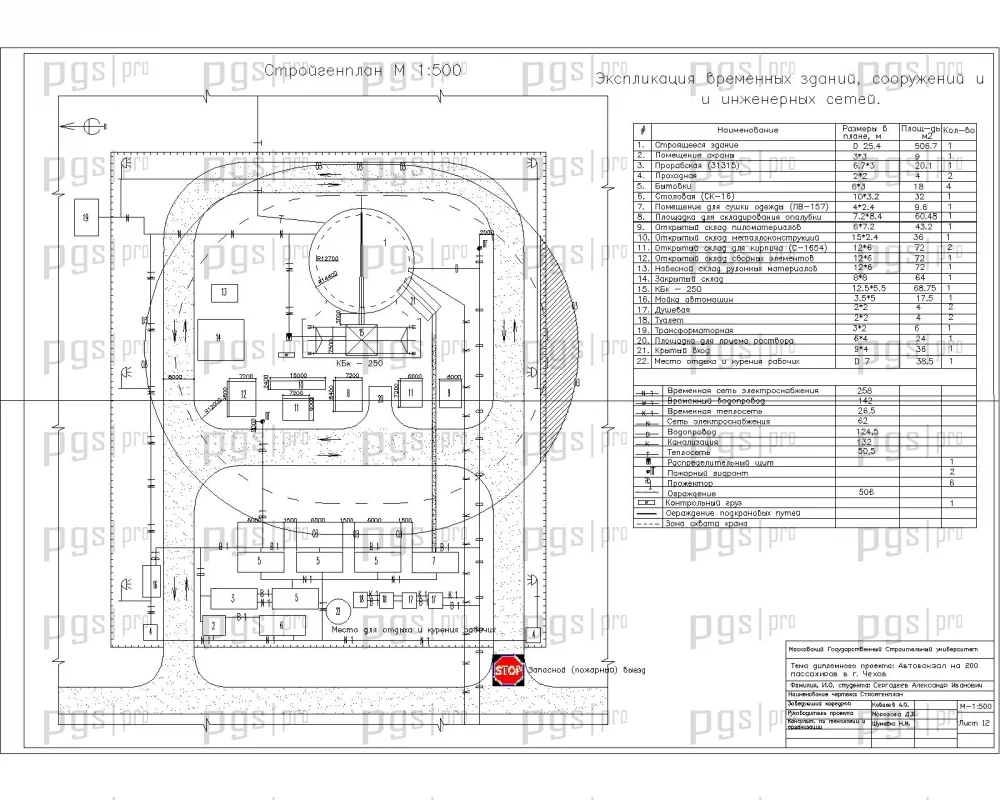

Организационная часть проекта содержит глубоко проработанный объектный строительный генеральный план (стройгенплан). Для обеспечения строгого контроля за сроками строительства представлены календарный график и сетевой график выполнения строительно-монтажных работ.

Эта выпускная квалификационная работа обладает рядом весомых преимуществ, делающих ее идеальным базисом для подготовки к защите:

• Обширная графическая база из 16 листов чертежей высокого качества (AutoCAD dwg).

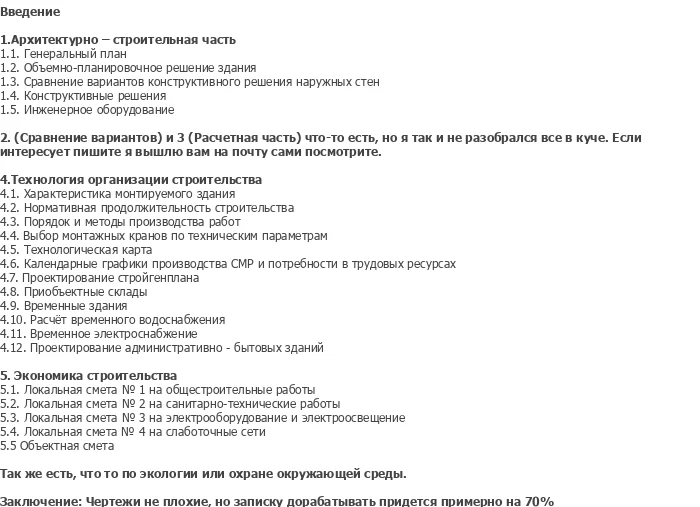

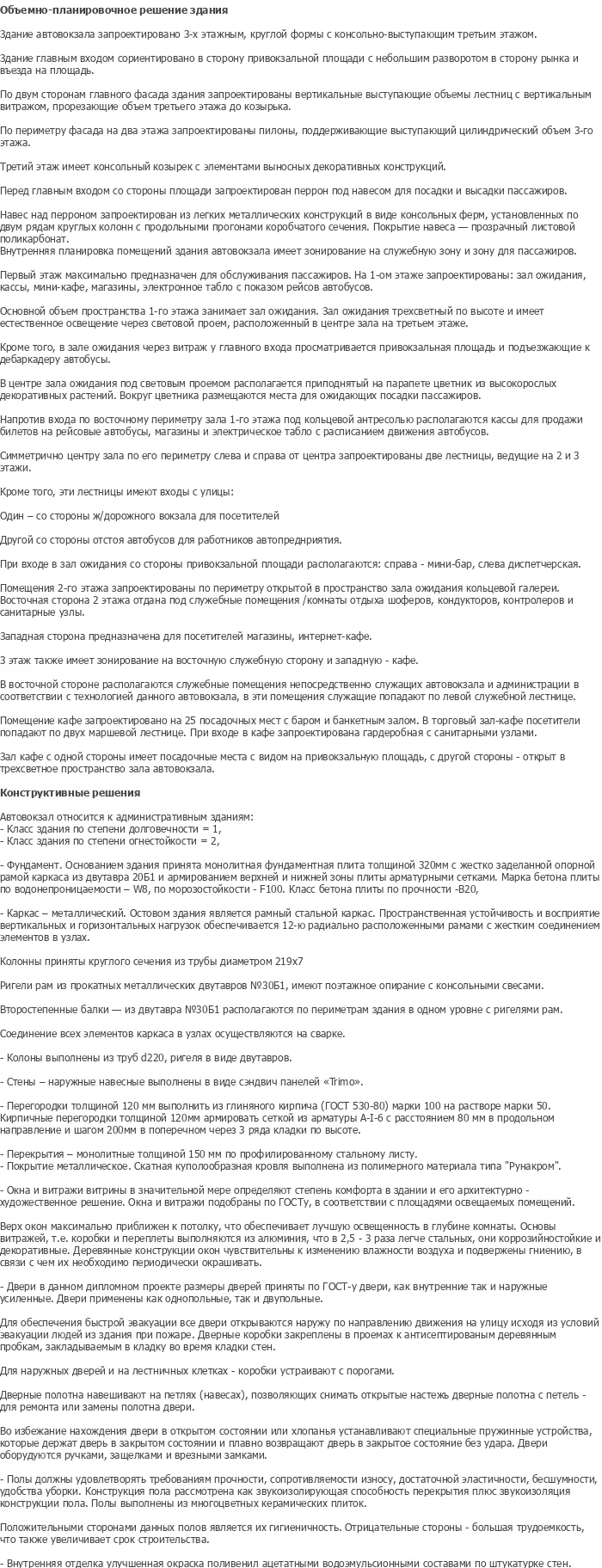

• Детализированная пояснительная записка объемом 159 листов (MS Word и MS Excel).
• Оригинальная архитектура: круглое здание автовокзала с купольной кровлей.
• Сложная конструктивная схема: металлический каркас и монолитные перекрытия.
• Расчет строительных конструкций выполнен в профессиональной программе «Лира».
• Наличие специализированного ППР на устройство монолитного перекрытия.

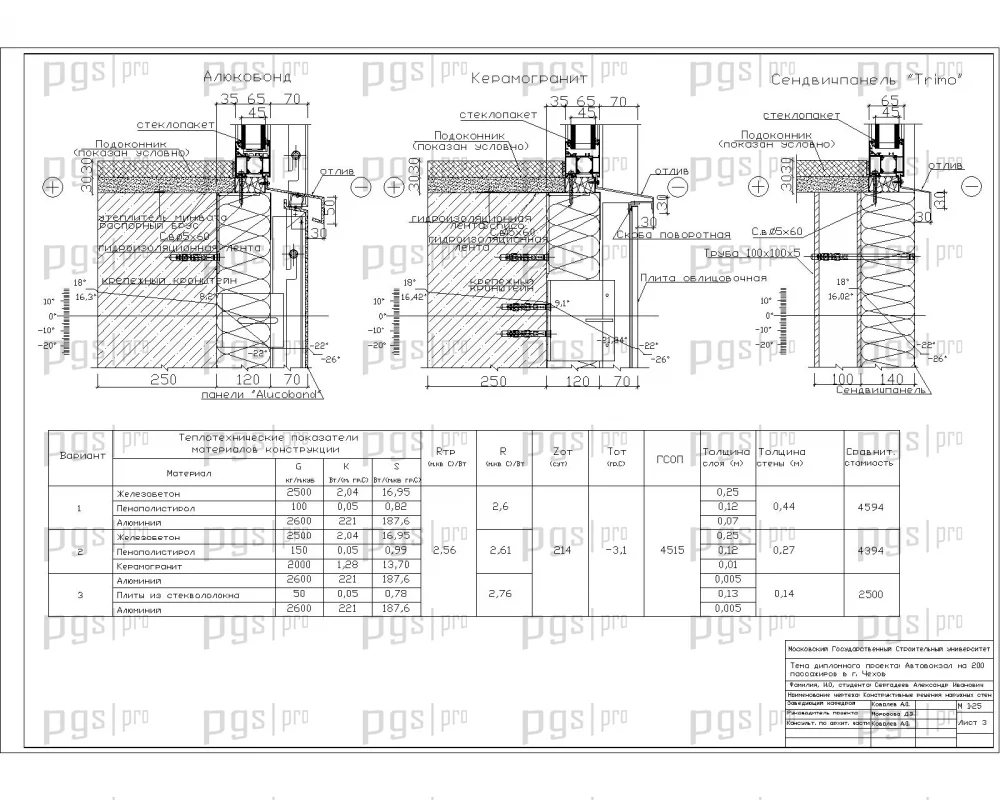

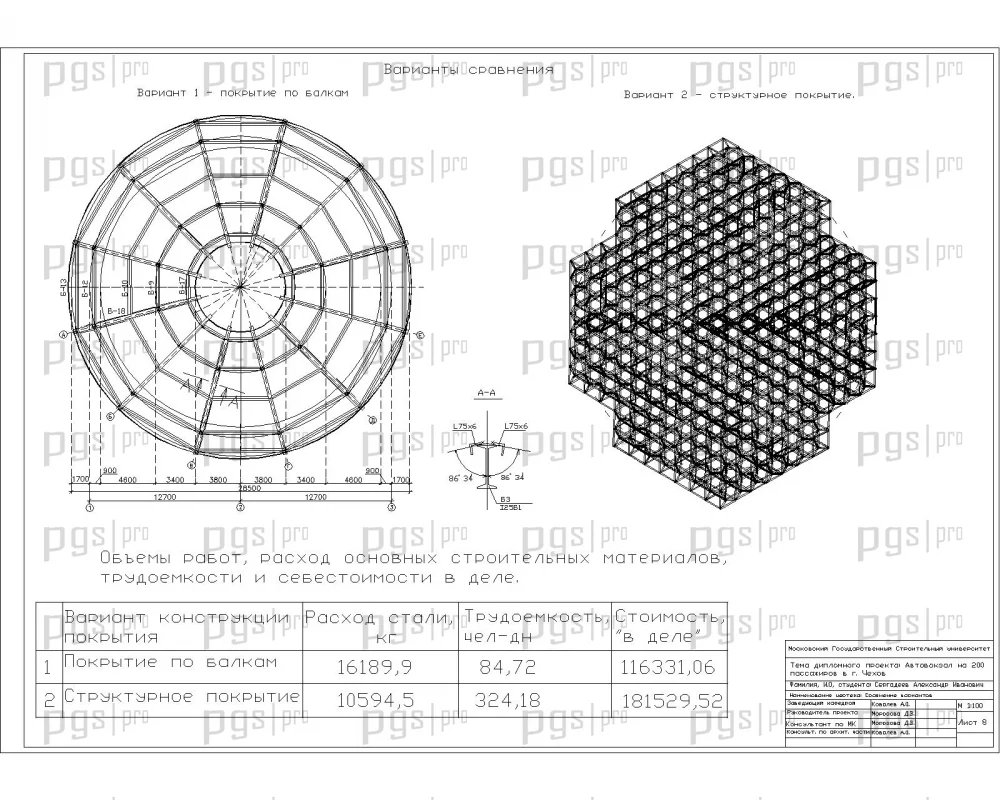

• Наличие отдельного листа со сравнением конструктивных вариантов.
• Возможность приобрести материалы частями (только чертежи, ПЗ или техкарты).
