Диплом №1096 "Учебный центр спасателей в г. Ухта"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
1.Генеральный план, Восточный и северный фасады, Экспликация генерального плана.jpg
2.План этажей - 1-7 эт, элемент Э1, разрез 1-1, 2-2.jpg
3.План перекрытий - 1-7 эт, план покрытий, элемент Э1, План крыльца разрез 1-1, 2-2.jpg
4.Разрез 2-2, Разрез крыльца в осях Д-3, Конструкция витража В1.jpg
5.Армирование ригеля, Разрез 1-1, 2-2, 3-3, 4-4, Армирование колонны, Разрез 1-1, 2-2, Конструкция металлической колонны.jpg
6.Армирование ригеля, Разрез 1-1, 2-2, 3-3, 4-4, Армирование колонны, Разрез 1-1, 2-2, Спецификация.jpg
7.Технологическая карта облицовку фасада, График производства работ.jpg

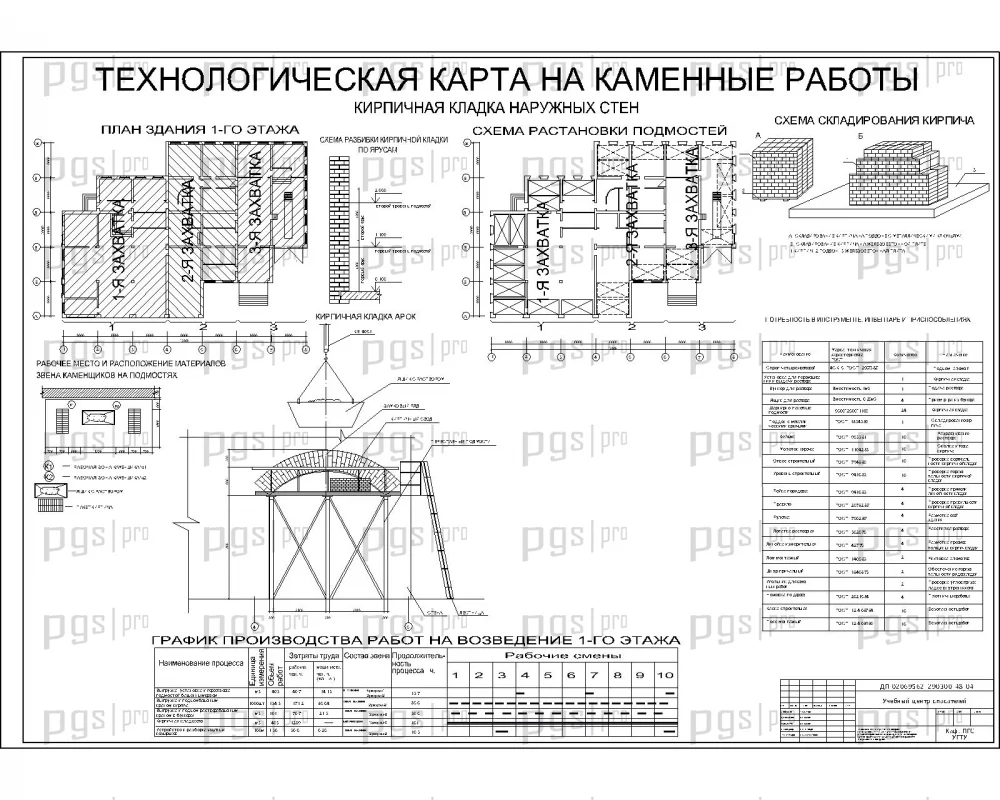

8.Технологическая карта на каменные работы.jpg

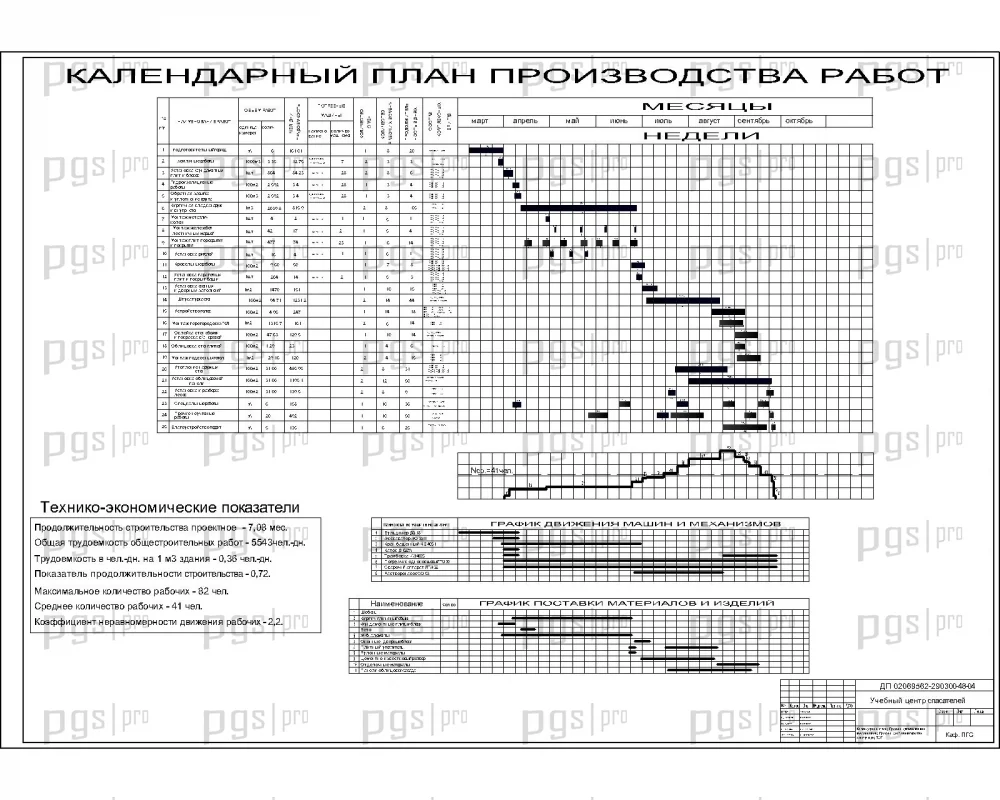

9. Календарный план, График движения машин и механизмов, График доставки материалов и конструкций, ТЭП.jpg

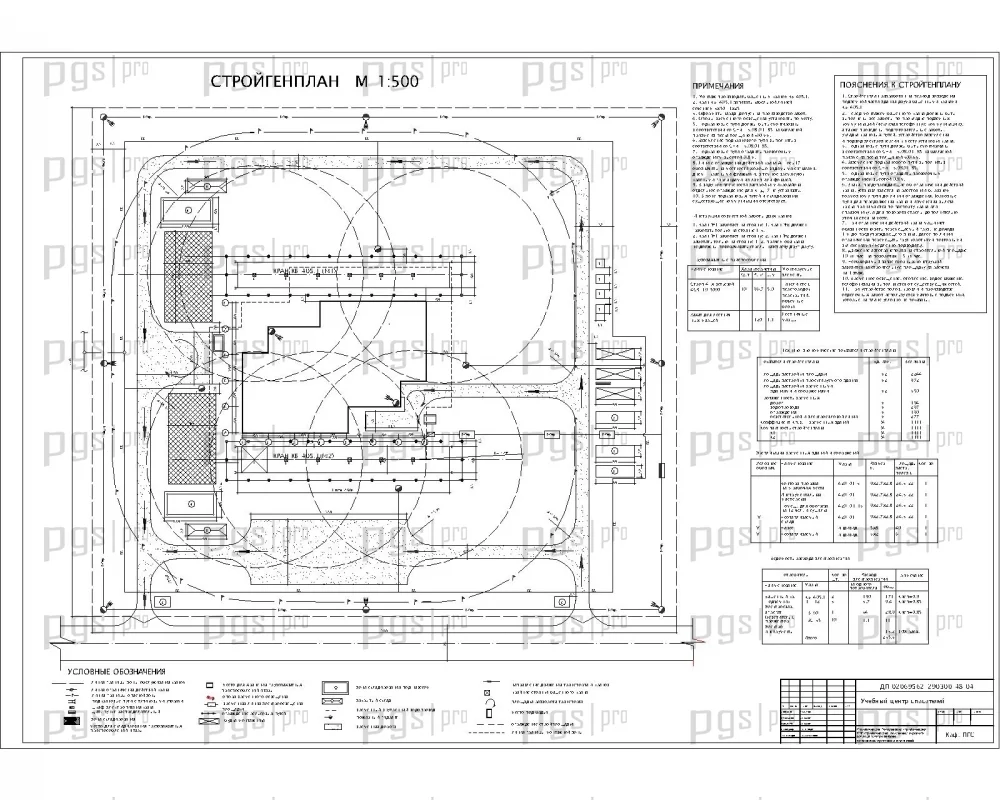

10.Стройгенплан, Экспликация стройгенплана, ТЭП стройгенплана, посянения, ведомость расхода электроэнергии.jpg

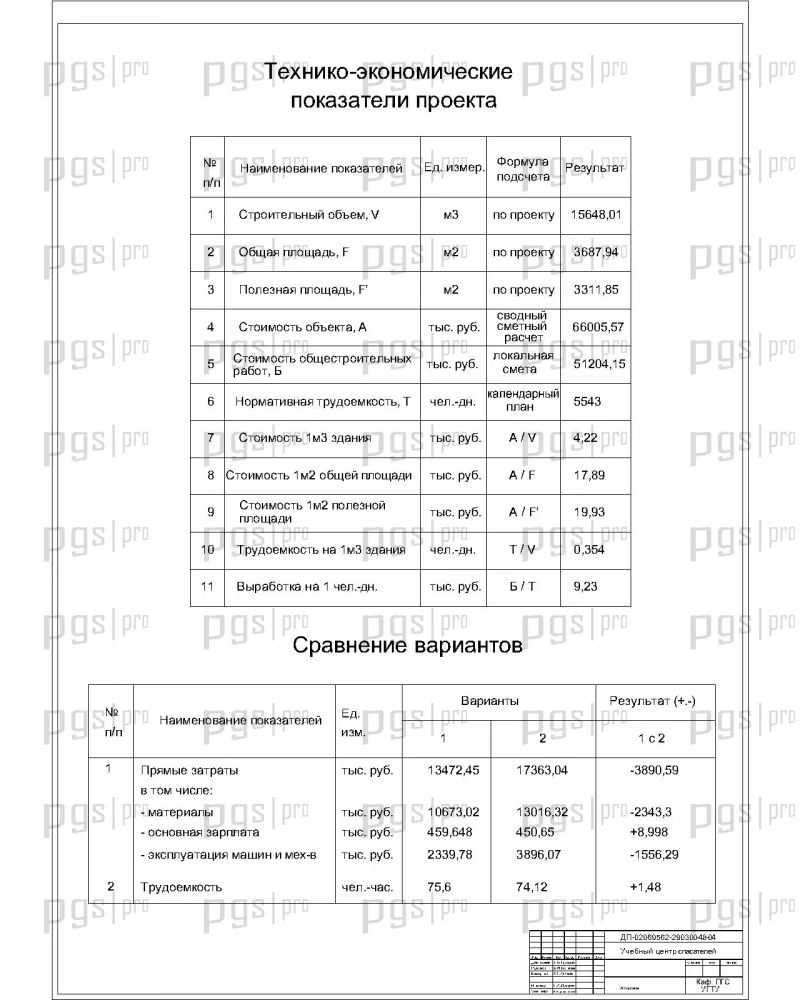

11.Технико-экономические показатели проекта, Сравнение вариантов.jpg
Запроектированное здание представляет собой современный учебный центр, предназначенный для регулярного обучения, тренировок и повышения квалификации личного состава МЧС. Объект располагается в городе Ухта, что обуславливает необходимость учета специфических климатических условий региона при выборе материалов и ограждающих конструкций.
В отличие от простых студенческих работ, таких как проект 2 этажного жилого дома, данный готовый диплом ПГС описывает масштабное социальное сооружение с переменной этажностью. Габаритные размеры здания в осях составляют 42,0 на 30,0 метров, а максимальная высотная отметка достигает 42,0 метров. Сооружение спроектировано с учетом строгих ведомственных норм безопасности, пожарных требований и специфики образовательного процесса спасателей.
Архитектурно-пространственная концепция учебного центра построена на принципе функционального зонирования. Внутренние площади рационально разделены на зоны теоретической подготовки, блоки для практических занятий, помещения административного персонала и санитарно-бытовые узлы. Планировка обеспечивает интуитивно понятную навигацию и безопасную эвакуацию людей в случае чрезвычайных ситуаций.
Графическая часть включает детально проработанные планы различных уровней, фасады и разрезы, наглядно демонстрирующие разную этажность блоков. Внешний облик здания формируется строгими геометрическими формами и ритмичным расположением оконных проемов, что подчеркивает официальный статус образовательного учреждения МЧС.
Надежность и пространственная жесткость здания обеспечивается за счет бескаркасной конструктивной схемы. Основную нагрузку воспринимают продольные наружные и внутренние несущие стены, выполненные из прочного глиняного кирпича. Данный материал гарантирует не только высокую несущую способность, но и отличные теплоизоляционные свойства.
Фундаменты здания запроектированы ленточными с расчетной глубиной заложения 2,5 метра. В качестве межэтажных перекрытий применяются типовые сборные железобетонные многопустотные плиты, а завершает строение плоская кровля. Особую ценность проекту придает тот факт, что расчет несущих конструкций в пояснительной записке выполнен ручным способом с подробным описанием каждого этапа вычислений.
Организационно-технологический раздел дипломной работы посвящен планированию безопасного и непрерывного цикла возведения объекта. Описаны методы производства основных строительно-монтажных работ, подобраны современные строительные машины и механизмы, необходимые для работы с массивными кирпичными стенами и железобетонными плитами.
Для обеспечения высокого качества работ разработаны специализированные технологические карты на каменные работы и на облицовку фасада. В проекте также представлены строительный генеральный план и детальный календарный график производства работ, увязывающий во времени все этапы возведения учебного центра.
Представленная дипломная работа является отличным выбором для выпускников направления ПГС благодаря следующим сильным сторонам:
- Полноценная графическая часть из 11 листов, выполненная в среде AutoCAD (dwg).
- Детализированная пояснительная записка объемом 142 листа (MS Word).
- Наличие ручного расчета конструкций, что высоко ценится экзаменационной комиссией.
- Интересный объект проектирования — учебный центр МЧС переменной этажности.
- Проверенная конструктивная схема с несущими стенами из глиняного кирпича.
- Разработанные технологические карты на каменные и фасадные работы.
- Идеальный шаблон проекта для адаптации под индивидуальное задание преподавателя.
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
