Диплом №1102 "Торгово - выставочный центр в г. Липецк"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.
Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

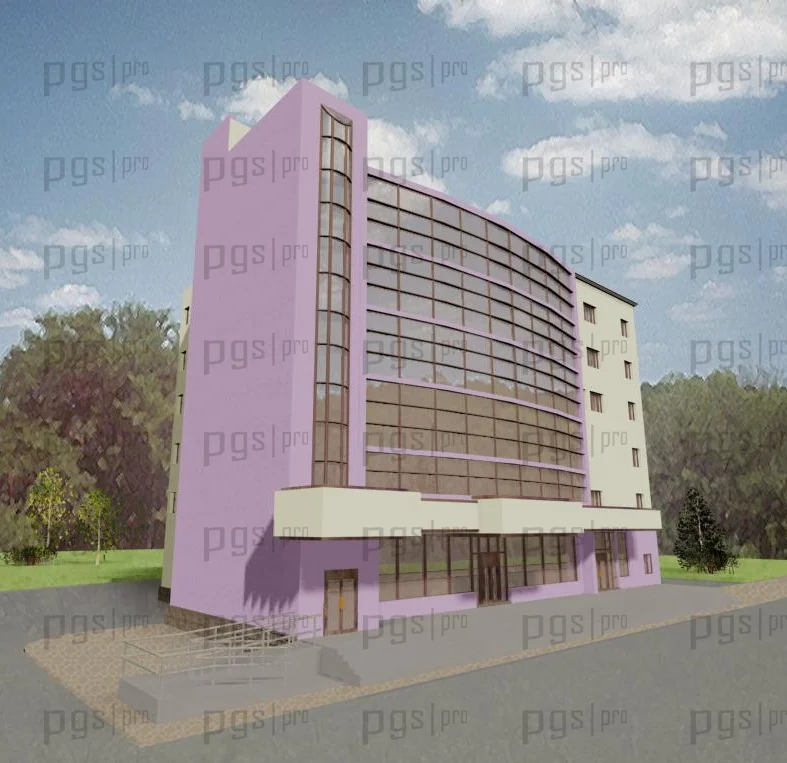

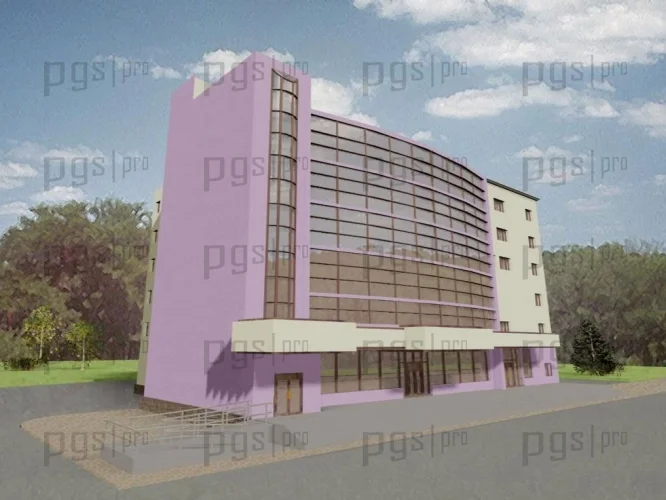

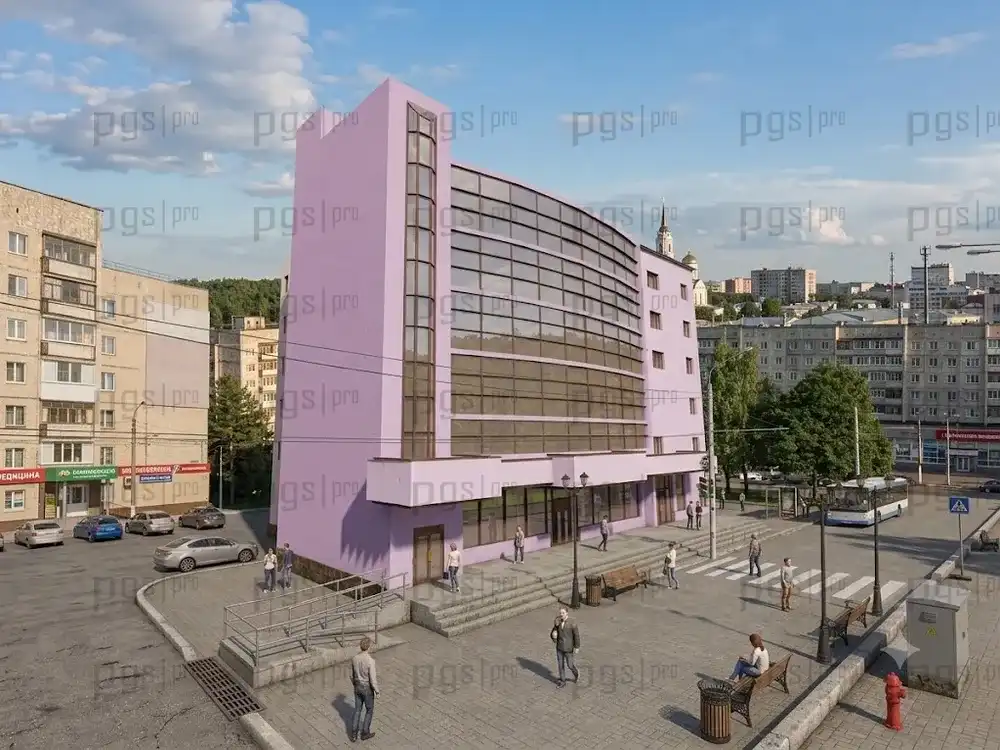

1. Перспектива 1.jpg

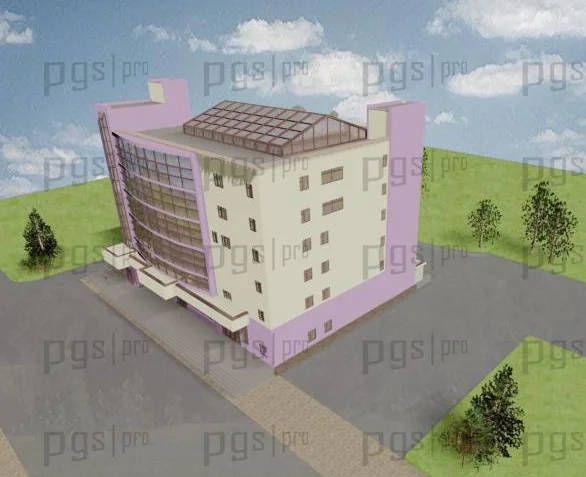

2. Перспектива 2.jpg

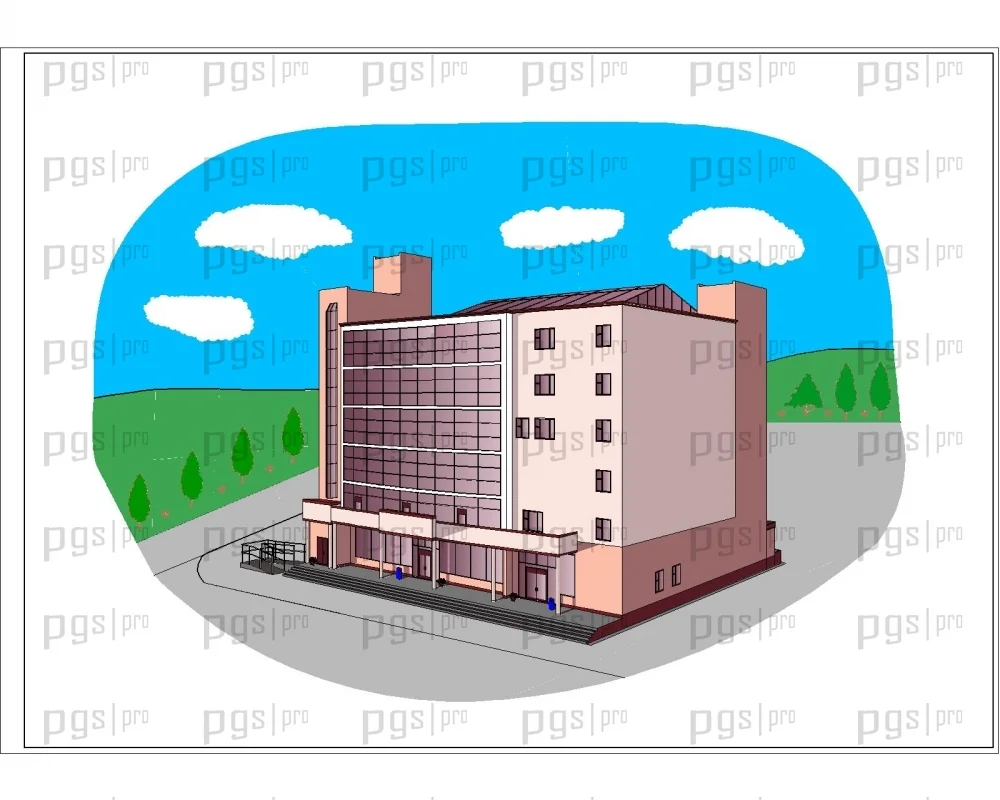

3.Перспектива 3.jpg

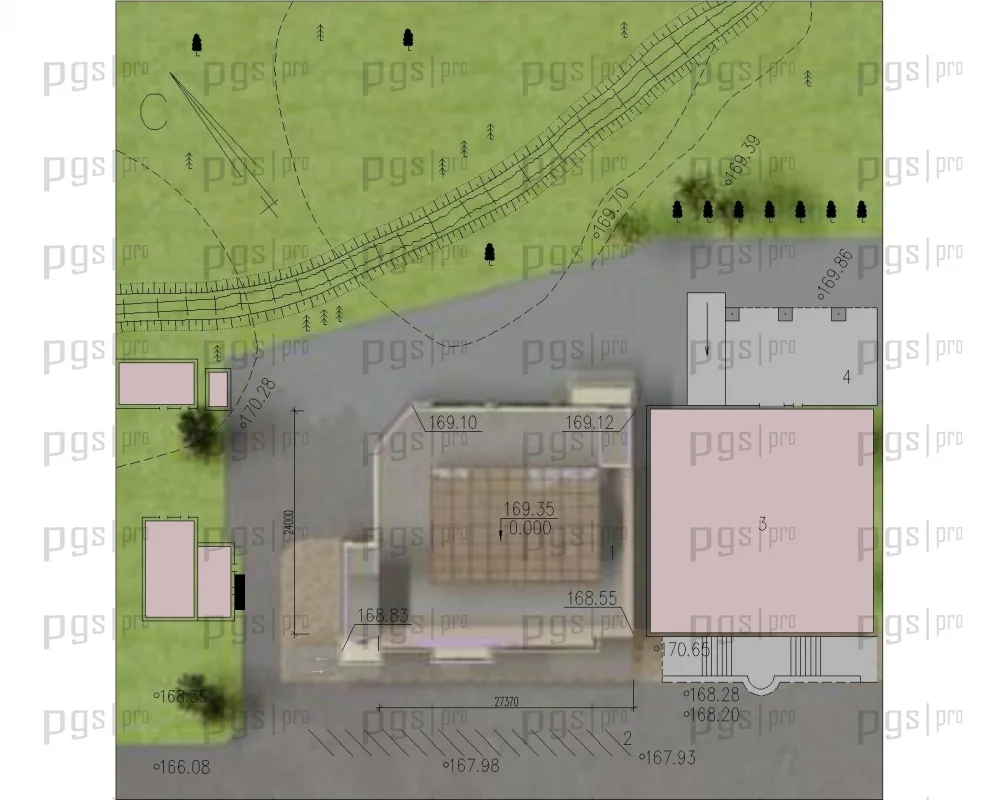

4.2 вариант генплана.jpg

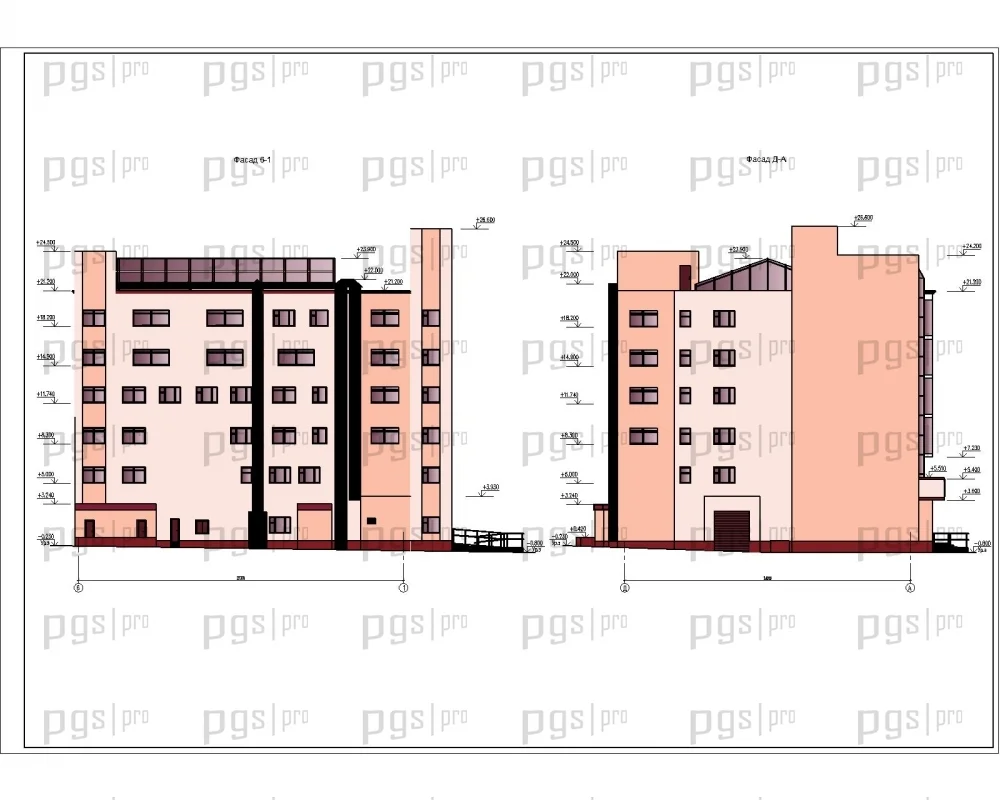

6.Фасад 6-1, Фасад Д-А.jpg

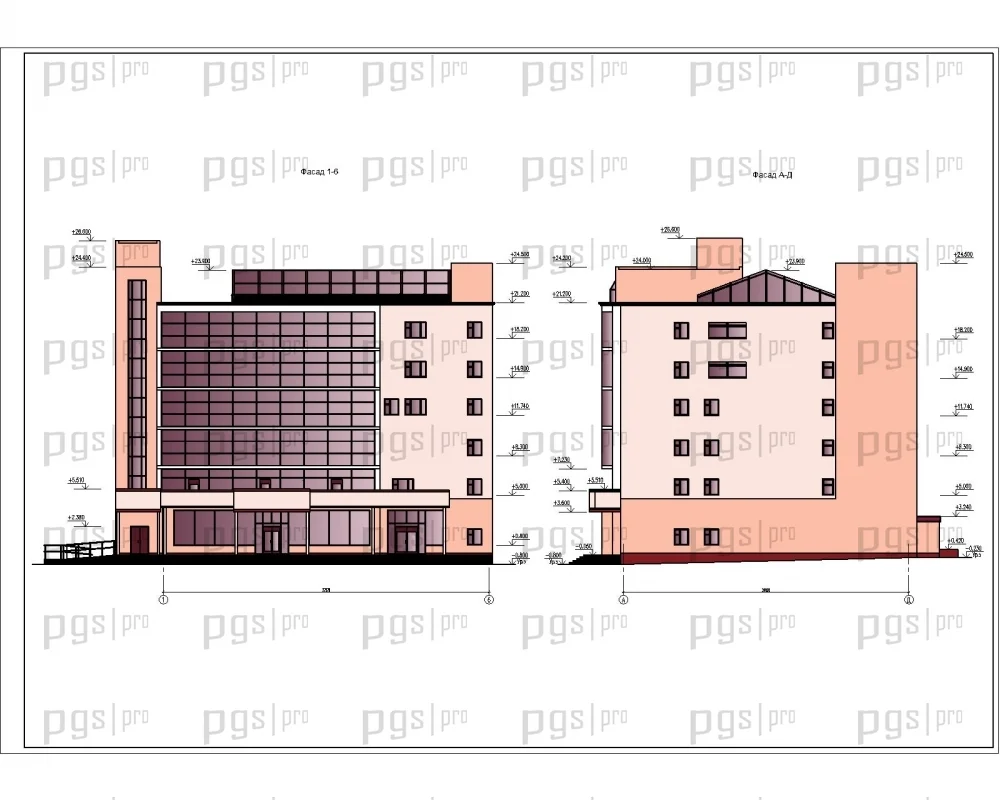

7.Фасад 1-6, Фасад А-Д.jpg

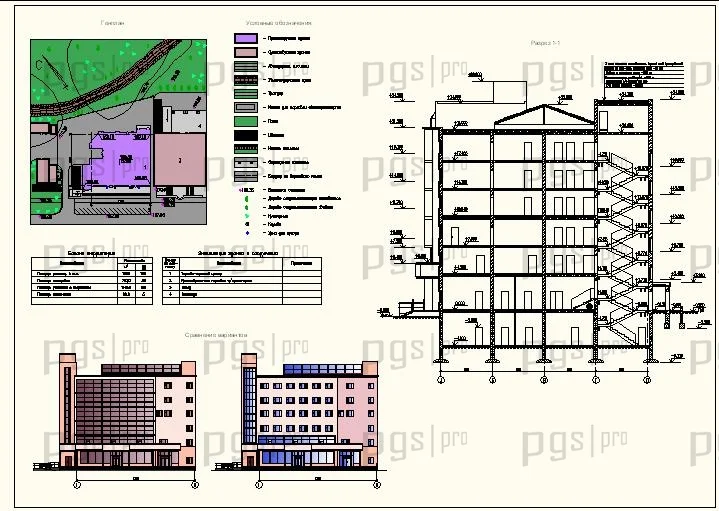

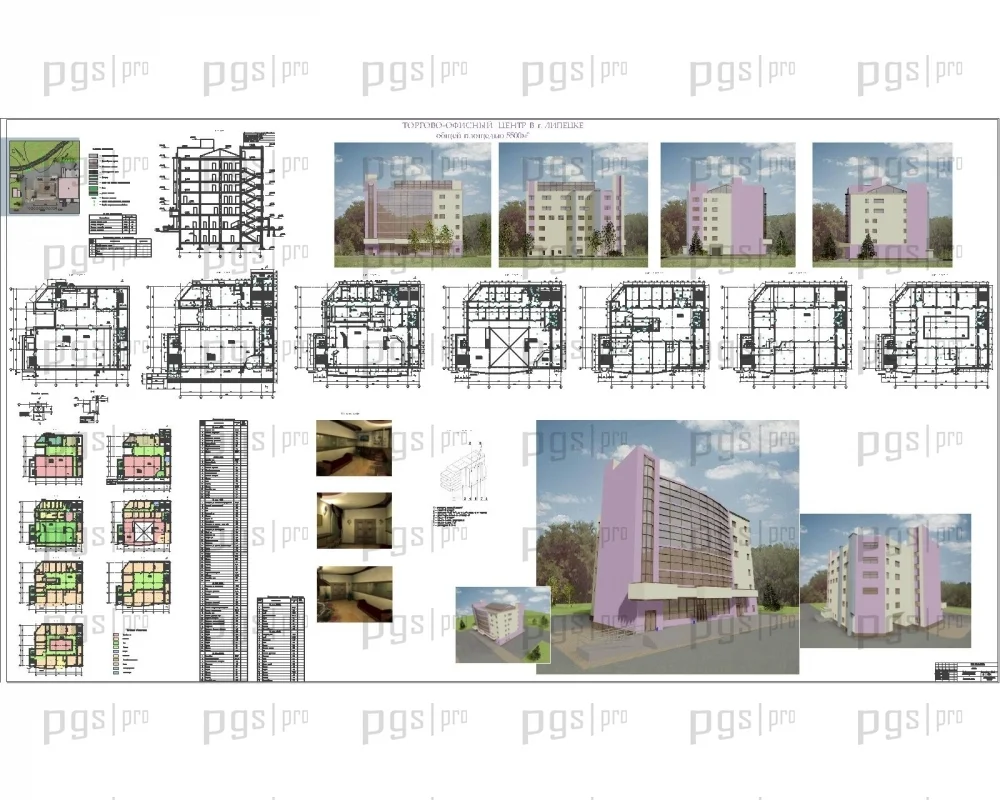

8.Генплан, Разрез 1-1, Сравнение вариантов, Баланс территории, Экспликация зданий и сооружений, Условные обозначения.JPG

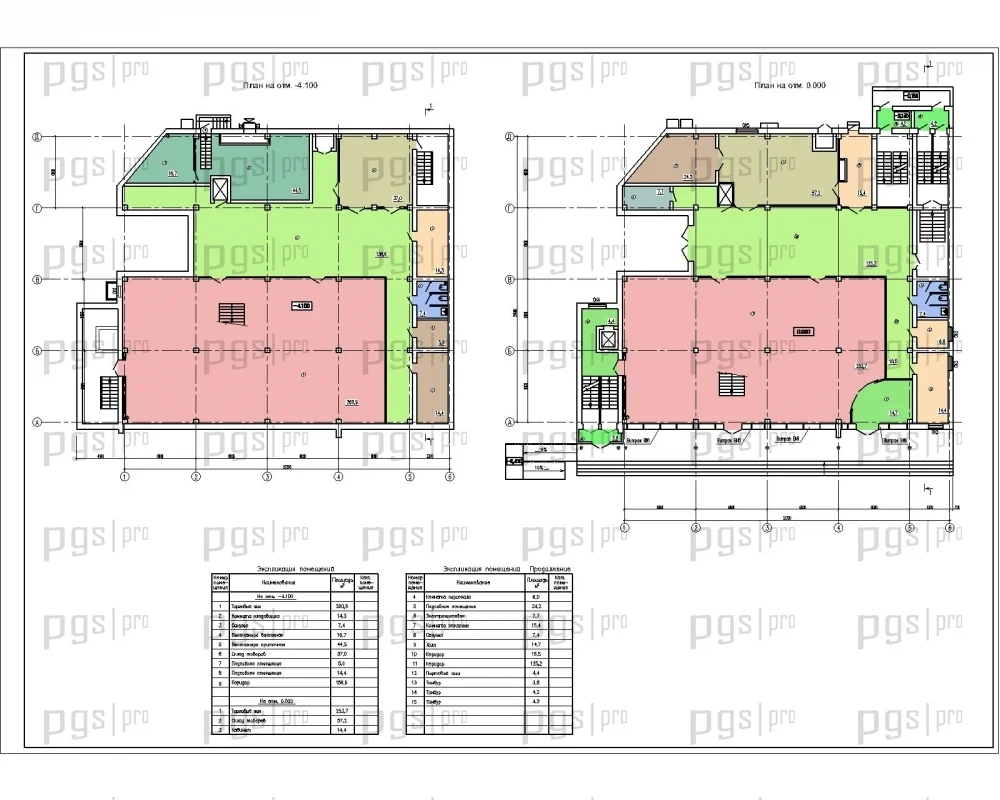

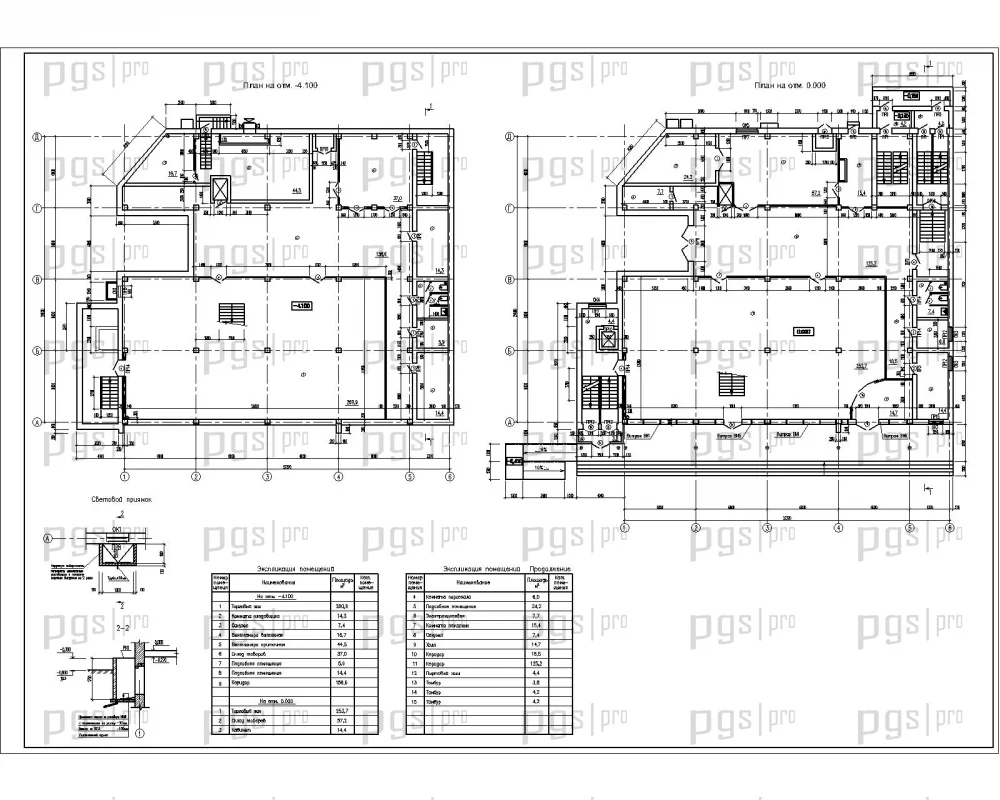

9.План на отм. -4.100, План на отм. 0.000, экспликация помешений, узлы.jpg

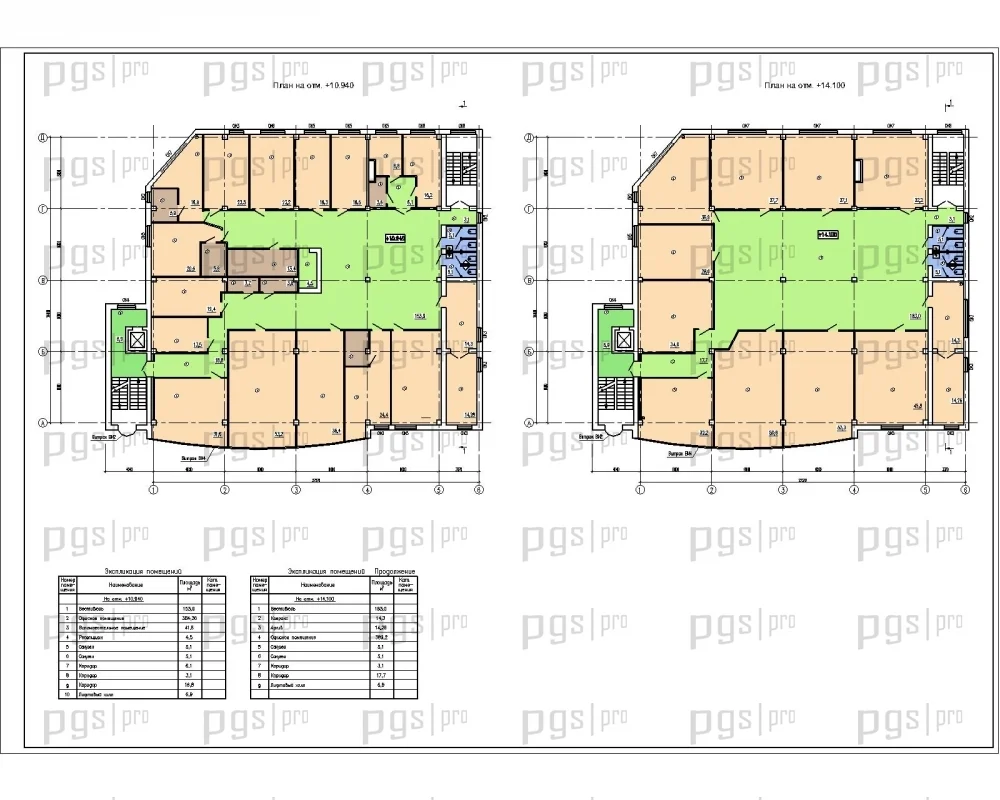

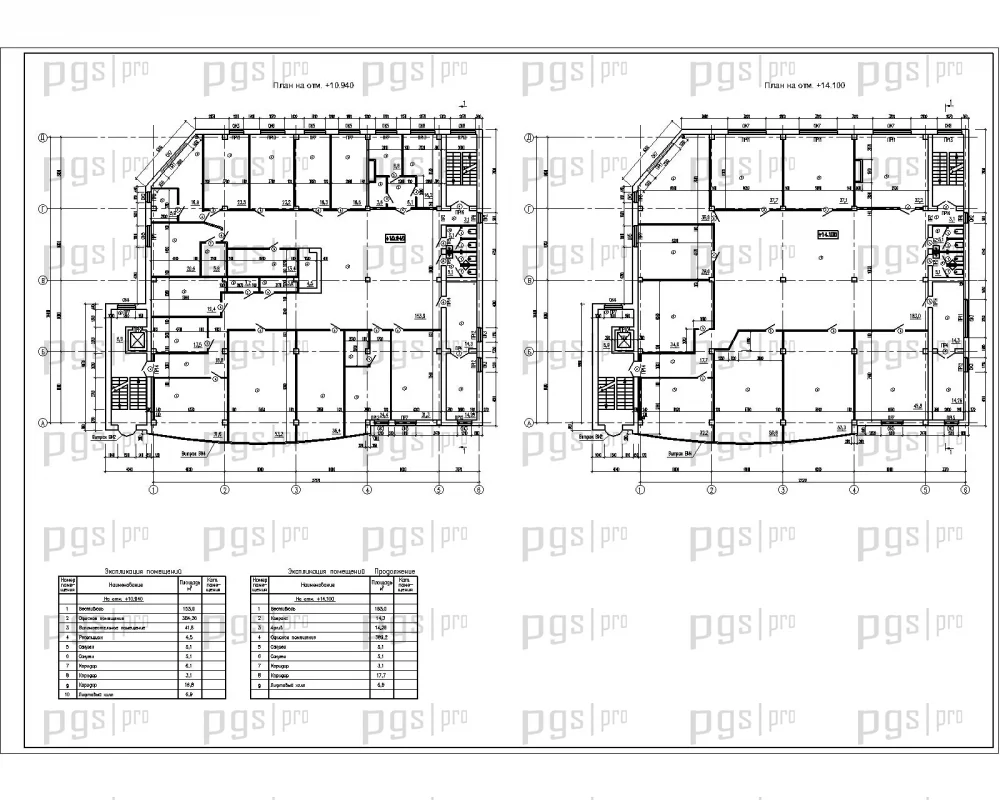

10.План на отм. +10.940, План на отм. +14.100 экспликация помешений.jpg

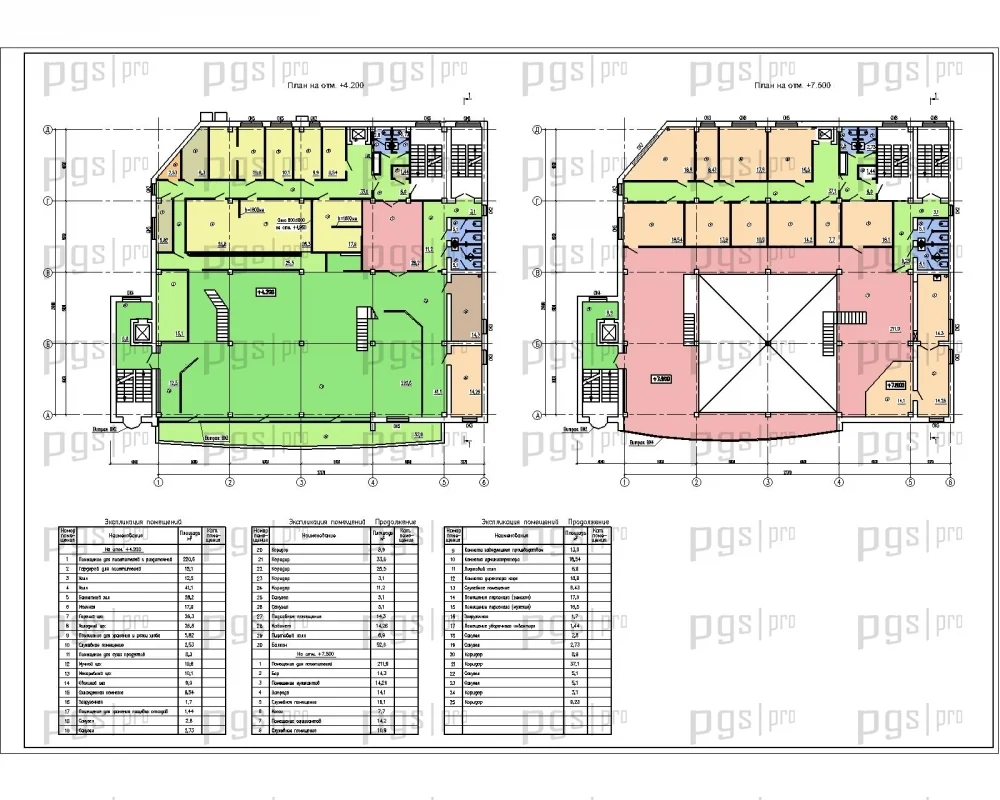

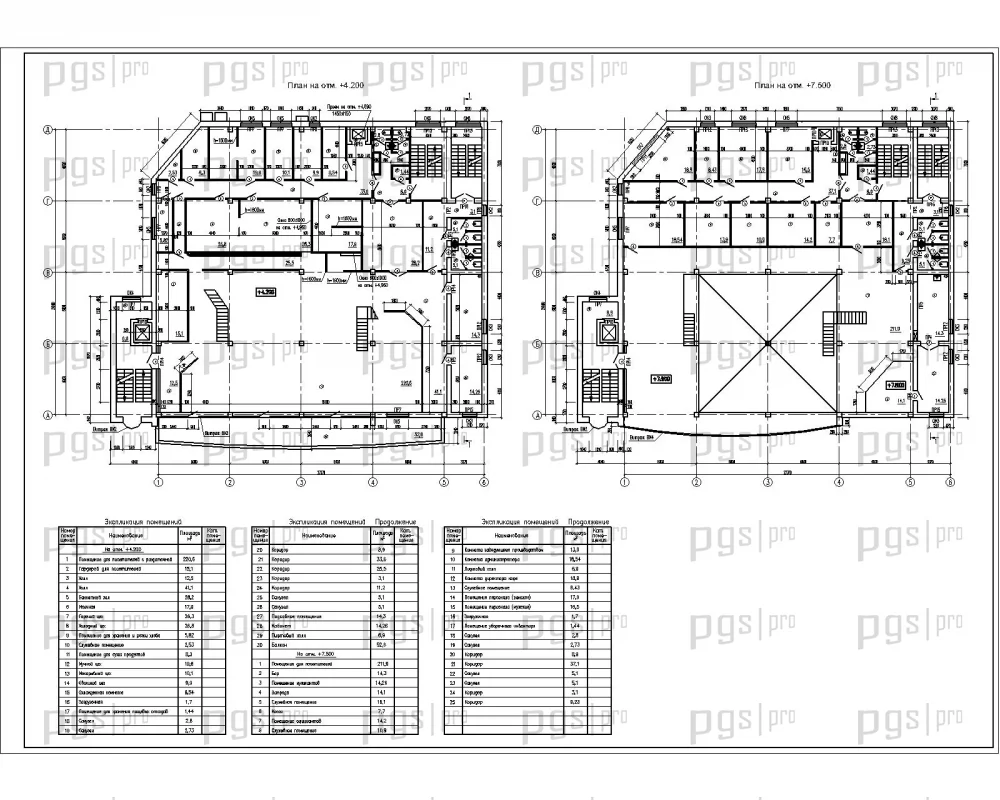

11.План на отм. +4.200, План на отм. +7.500, экспликация помешений.jpg

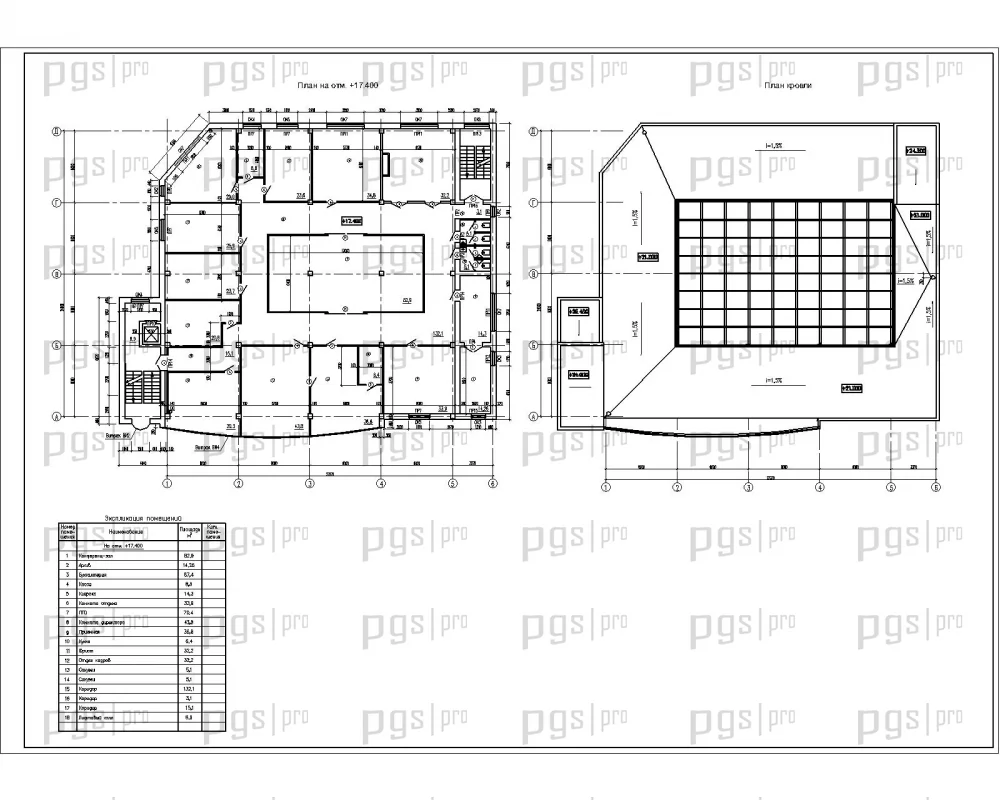

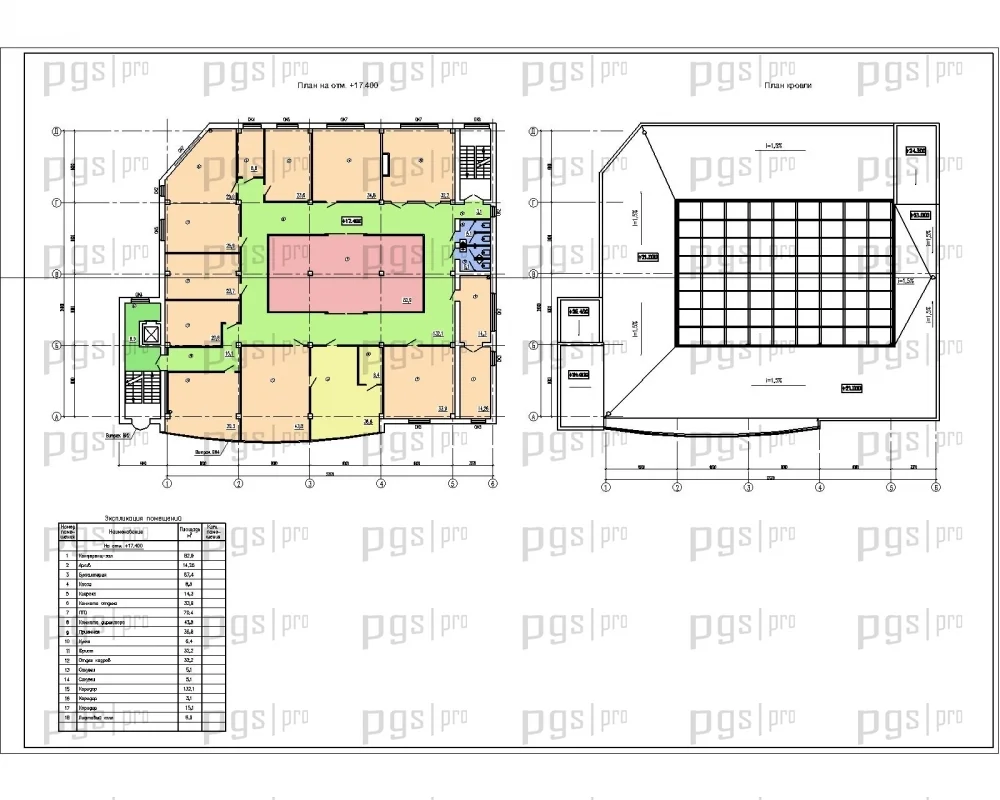

12.План на отм. +17.400, План кровли, Экспликация помещений.jpg
13.2 вариант - План на отм. -4.100, План на отм. 0.000, экспликация помешений.jpg
14.2 вариант - План на отм. +4.200, План на отм. +7.500, экспликация помешений.jpg
15.2 вариант - План на отм. +10.940, План на отм. +14.100 экспликация помешений.jpg
16.2 вариант - План на отм. +17.400, План кровли, Экспликация помещений.jpg

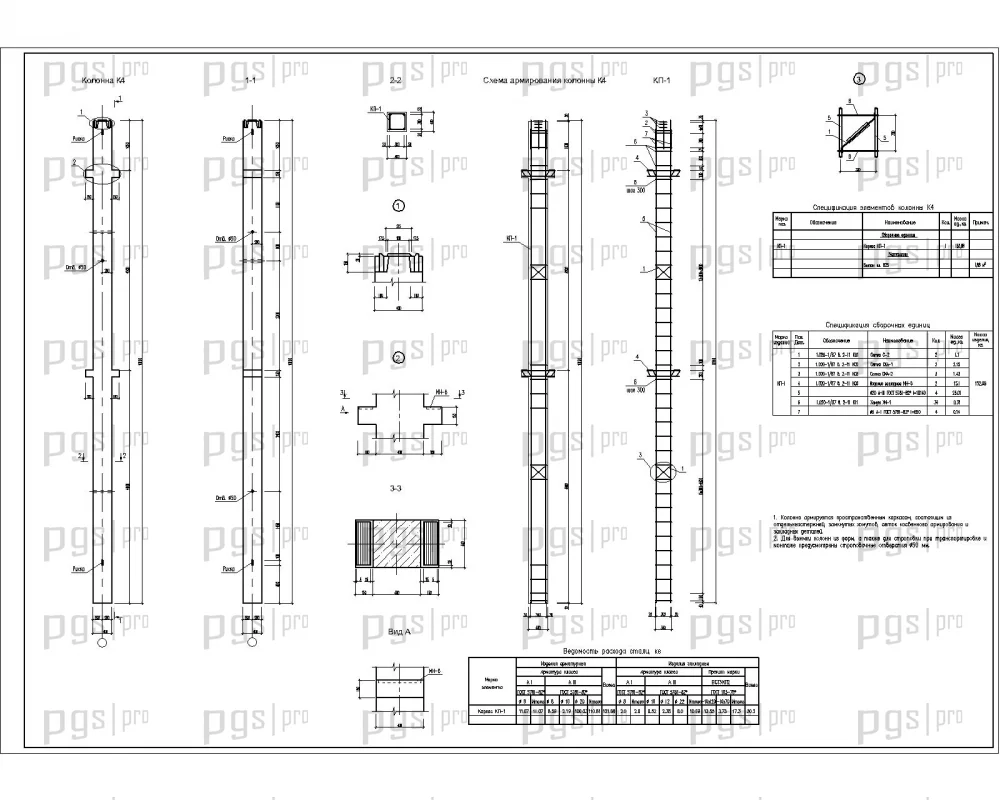

17.Расчет колонны.jpg

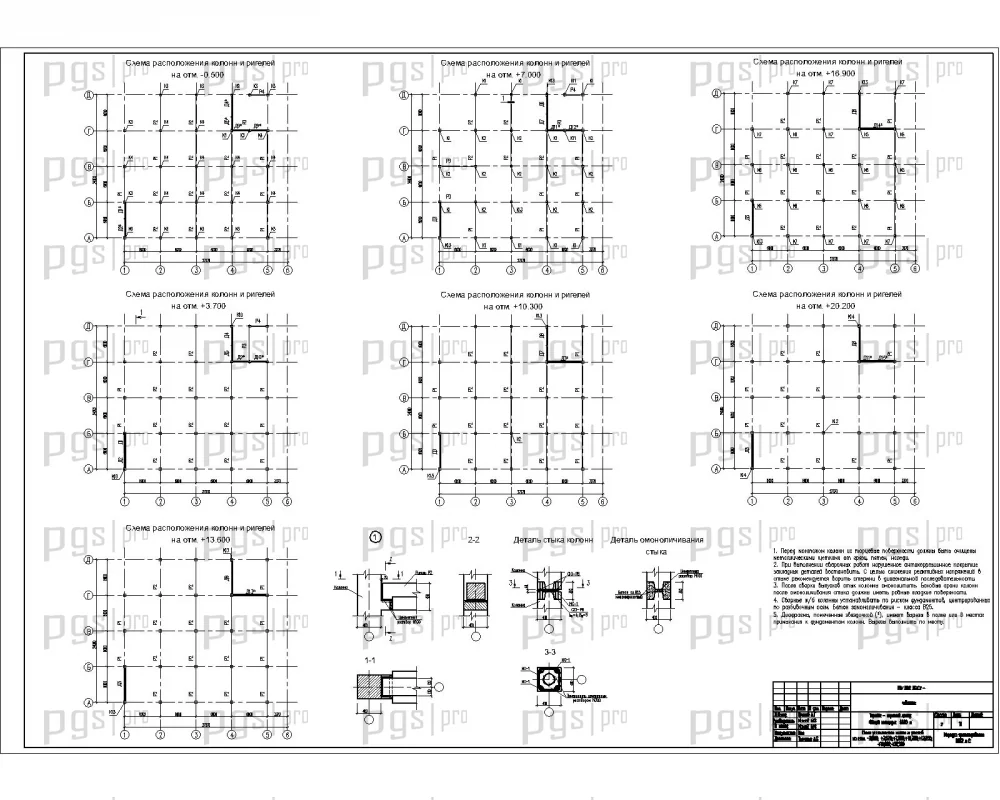

18.Схема расположения колонн и ригелей на отм. -0,500; +3,930;+7,000;+10,300;+13,600; +16,900;+20,200.jpg

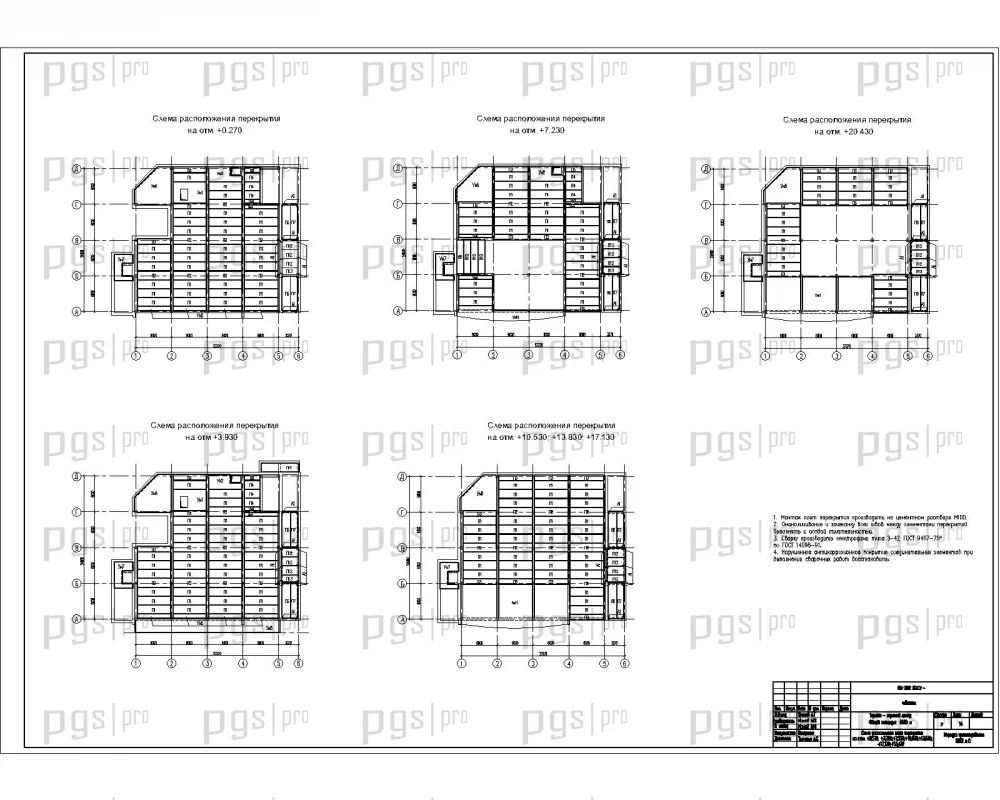

19.Схема расположения плит перекрытия на отм. +0,270; +3,700;+7,230;+10,530;+13,830; +17,130;+20,430.jpg

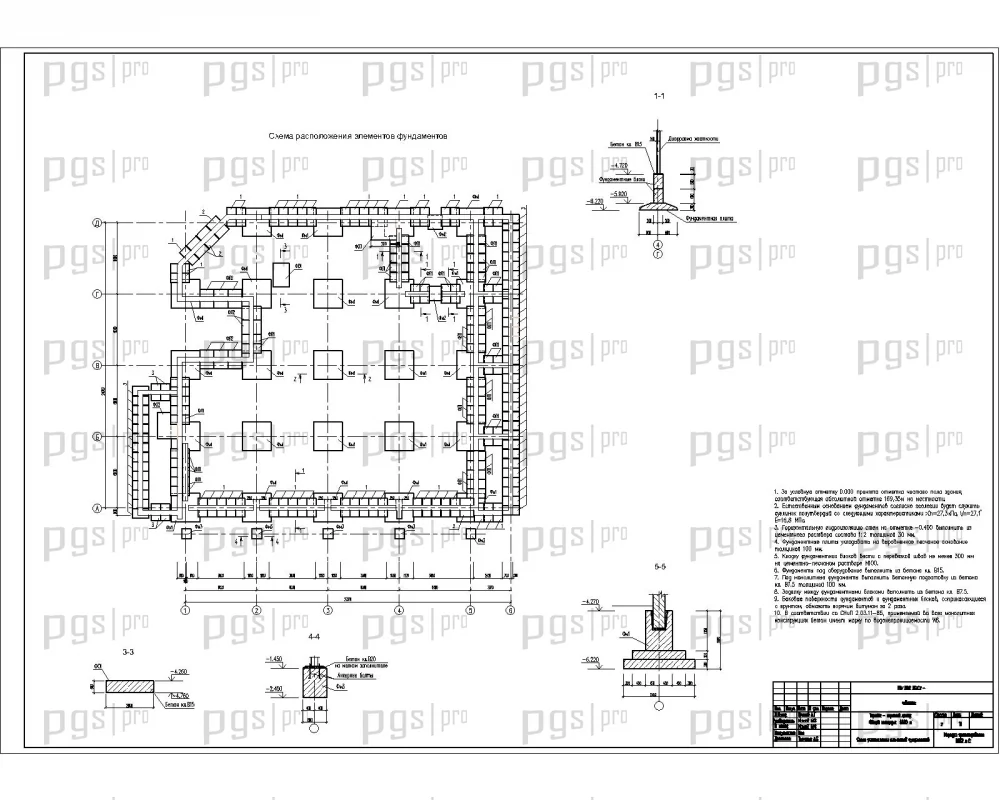

20.Схема расположения элементов фундаментов.jpg

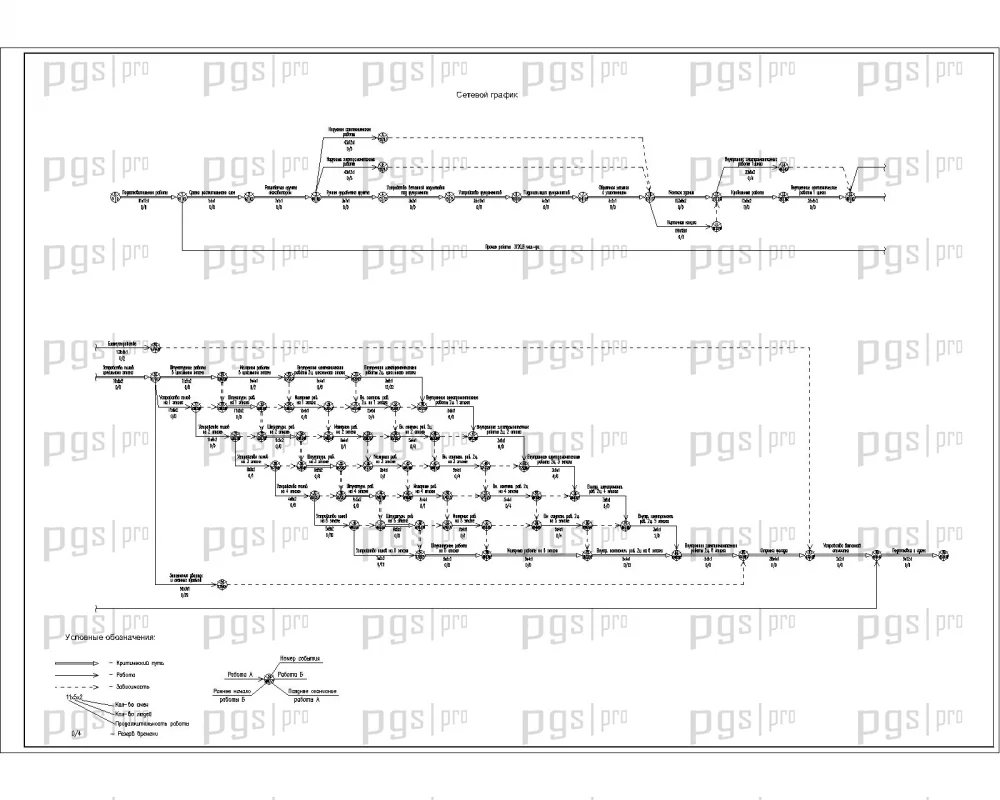

21.Сетевой график.jpg
В отличие от малоэтажных объектов, таких как простой проект 2 этажного жилого дома, этот готовый диплом ПГС описывает крупное 6-ти этажное коммерческое здание с цокольным этажом. Проектируемый многофункциональный торговый центр призван объединить в себе торговые, гастрономические и деловые зоны.
Габаритные размеры проектируемого объекта в осях составляют 27,4 метра в длину и 24,0 метра в ширину при общей высоте здания 24,5 метра. Такие компактные, но высотные параметры позволяют эффективно вписать торговый центр в плотную городскую застройку, обеспечивая при этом значительные полезные площади для аренды и ведения бизнеса.
Архитектурно-планировочные решения торгового центра разработаны с учетом строгих правил зонирования, противопожарной безопасности и удобства навигации посетителей. Внутри здания грамотно расположены просторный супермаркет на нижних уровнях, уютное кафе для посетителей, а также современные офисные помещения на верхних этажах.
Планировка каждого из 6 этажей и цоколя направлена на максимальную коммерческую эффективность площадей при соблюдении путей эвакуации и нормативной инсоляции. Все особенности планировок, разрезы здания и проработка фасадов детально визуализированы в архитектурном разделе графической части на листах AutoCAD.
Высокая пространственная надежность 24-метрового здания обеспечивается применением конструктивной схемы на базе монолитного железобетонного каркаса. В качестве надежного основания для тяжелого каркасного здания запроектированы фундаменты столбчатого типа.
Наружные ограждающие стены выполняются из кирпича, что гарантирует прочность фасада и отличные теплоизоляционные свойства. Здание венчает классическая плоская крыша, на которой возможно размещение вентиляционного оборудования. Значительным инженерным преимуществом проекта является то, что статический расчет строительных конструкций выполнен автоматизированным методом в специализированном ПК «РАМА».

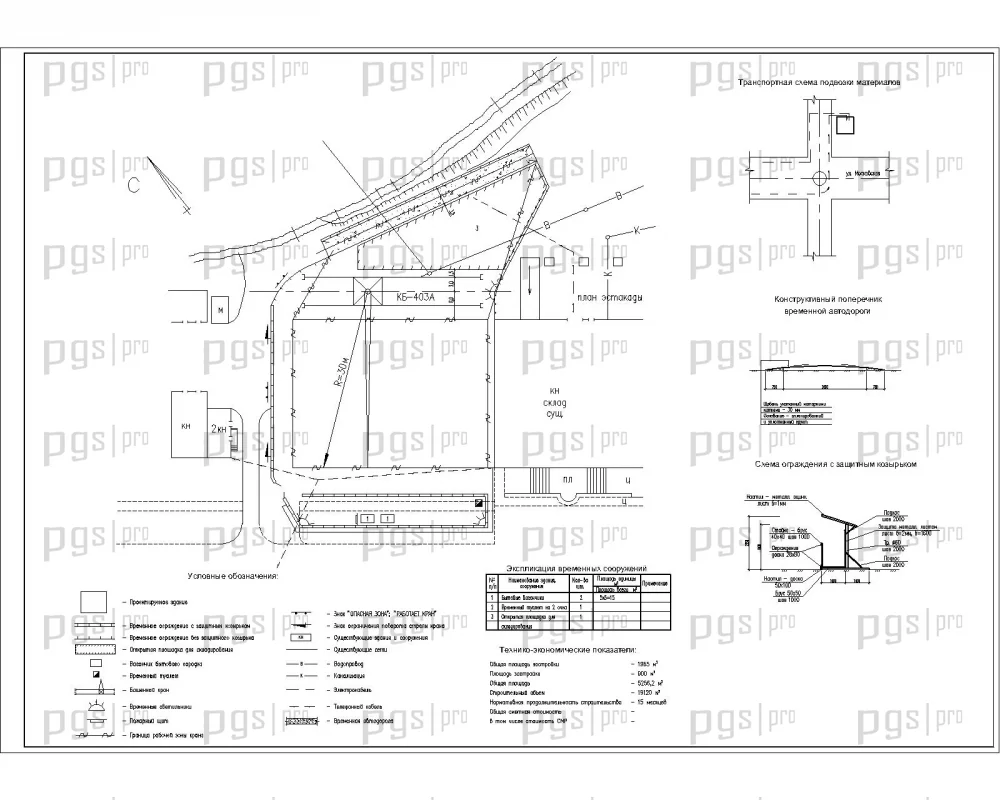

Организационно-технологический раздел дипломной работы подробно регламентирует процессы возведения многоэтажного торгового центра в условиях городской застройки. Для обеспечения безопасного строительства и оптимизации логистики разработан детальный строительный генеральный план (стройгенплан).
Для точного контроля за сроками производства работ, своевременной поставкой материалов и привлечением специализированной техники в организационной части проекта составлен подробный сетевой график строительства, который является обязательным требованием к современным дипломам ПГС.
Эта выпускная квалификационная работа обладает множеством преимуществ, делающих ее идеальным базисом для подготовки к успешной защите перед ГЭК:
- Обширная графическая часть из 18 качественных чертежей (формат dwg).

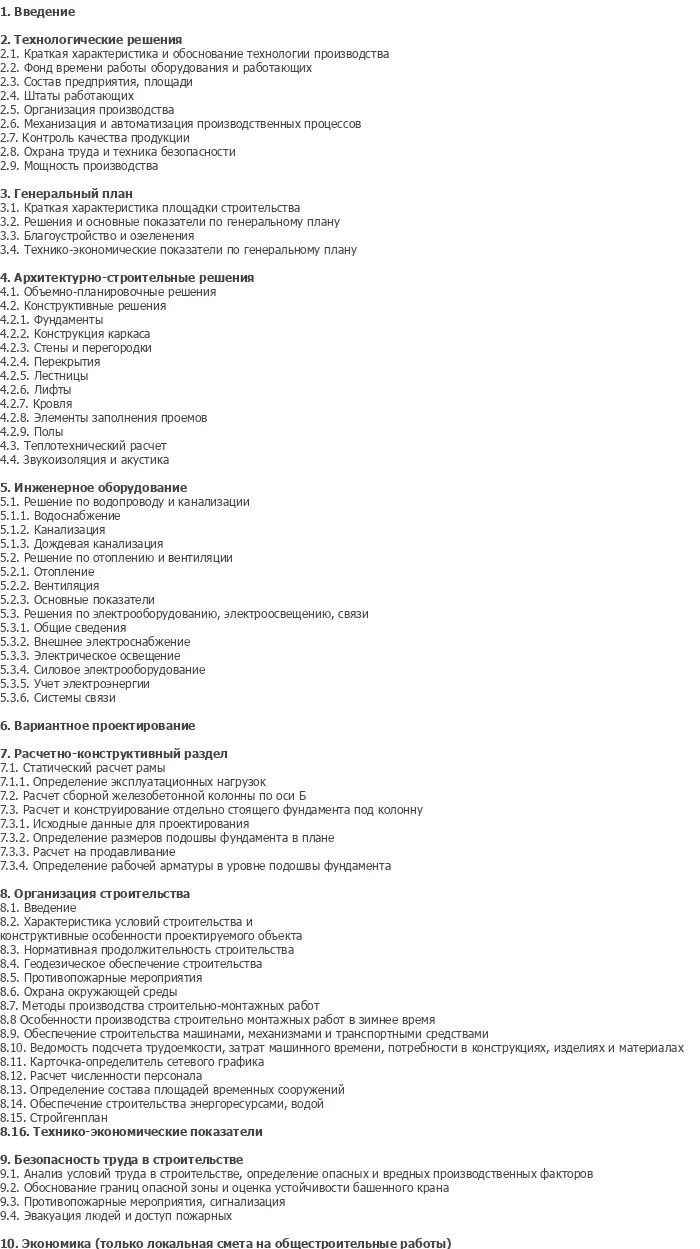

- Детализированная пояснительная записка объемом 134 листа (MS Word).
- Актуальный коммерческий объект: 6-ти этажный торговый центр с офисами.
- Надежные конструктивные решения: железобетонный каркас и кирпичные стены.
- Расчет несущих строительных конструкций выполнен в профессиональном ПК «РАМА».
- Наличие детально проработанного сетевого графика и стройгенплана.
- Возможность приобрести материалы частями (только чертежи, ПЗ или отдельные расчеты).
Возможность частичного выкупа проекта:
Напоминаем, что на pgsdiplom.pro вы можете купить часть диплома. Если вам необходимы, к примеру, технологическая карта проекта, конкретный лист чертежа из графической части или отдельные пункты пояснительной записки, свяжитесь с нами, указав номер проекта и требуемые разделы ПЗ.
