Диплом №1107 "Несущие конструкции выставочного павильона на острове Русский"

В отличие от малоэтажной типовой застройки, примером которой служит рядовой проект 2 этажного жилого дома, представленный готовый диплом ПГС рассматривает комплексное инженерное решение для возведения капитального общественного здания. Сооружение спроектировано с учетом современных функциональных требований, экологической безопасности и санитарных норм, ориентируясь на эффективную эксплуатацию в городской среде.

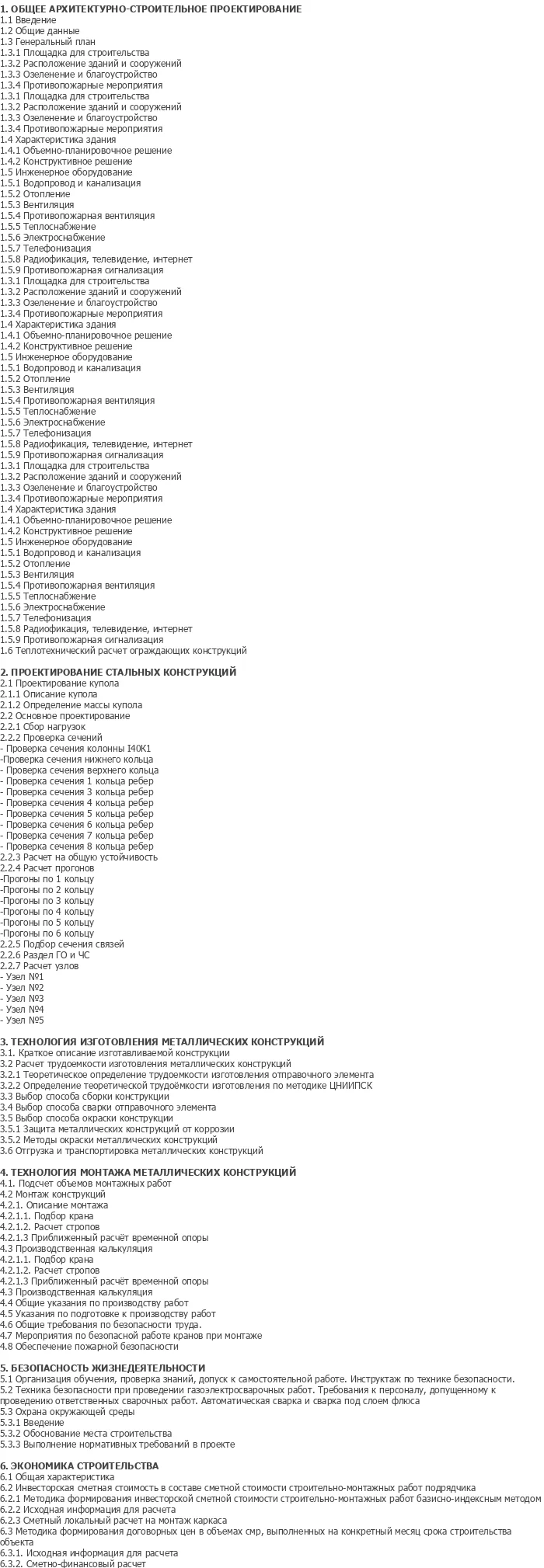

Объемно-планировочная композиция объекта направлена на рациональное использование полезной площади и организацию комфортных условий для постоянного персонала и временных посетителей. В структурированной пояснительной записке на 116 листов подробно охарактеризованы природно-климатические условия площадки, генеральный план, функциональное зонирование и сводные технико-экономические показатели.

Архитектурно-планировочная структура общественного здания спроектирована на основе строгого разделения функциональных зон и потоков движения людей. Проект предусматривает развитую входную группу с вестибюлем, гардеробными помещениями, узлами контроля доступа и зонами ожидания. Основные рабочие и административные кабинеты скомпонованы с учетом требований естественной освещенности и нормативной инсоляции.

Вертикальные коммуникации решены посредством лестнично-лифтовых узлов, обеспечивающих комфортное перемещение и гарантирующих безопасную эвакуацию при нештатных ситуациях. Графическая часть архитектурного раздела выполнена в системе AutoCAD на чертежах dwg и содержит подробные поэтажные планы, продольные и поперечные разрезы, а также проработанные чертежи фасадов с ведомостями отделочных материалов.

Пространственная жесткость, устойчивость и долговечность здания обеспечиваются каркасной конструктивной схемой с жесткими узлами сопряжения основных несущих элементов. Каркас воспринимает вертикальные эксплуатационные и горизонтальные ветровые нагрузки, передавая их через распределительные конструкции на грунтовое основание. Фундаменты запроектированы железобетонными с учетом несущей способности грунтов площадки строительства.

Наружные стены выполнены многослойными с эффективным утеплителем, что обеспечивает высокие показатели энергоэффективности и защиты от теплопотерь. Междуэтажные перекрытия представляют собой жесткие горизонтальные диски из железобетонных плит, а покрытие здания выполнено в виде плоской совмещенной кровли с организованным внутренним водостоком. В расчетной части пояснительной записки представлены подробные сборы нагрузок, статические расчеты несущих элементов, подбор сечений и конструирование расчетных узлов.

Организационно-технологический раздел дипломной работы подробно регламентирует последовательность и индустриальные методы производства строительно-монтажных работ. В проекте разработана детализированная технологическая карта на монтаж строительных конструкций надземной части с подбором монтажных кранов, грузозахватных приспособлений и расчетом нормативных трудозатрат.

Организационный блок включает строительный генеральный план (стройгенплан) с обозначением зон работы строительной техники, складских площадок, временных дорог и бытового городка. Сводный календарный план производства работ определяет сроки строительства и формирует график потребности в материально-технических и трудовых ресурсах.

Данная дипломная работа обладает комплексом неоспоримых преимуществ, делающих ее отличной базой для успешной защиты перед государственной аттестационной комиссией:

• Полноценная графическая часть из 12 детально проработанных листов чертежей AutoCAD (формат dwg).
• Исчерпывающая расчетно-пояснительная записка объемом 116 листов в текстовом редакторе MS Word.
• Глубокая инженерная проработка конструктивной части с детальным подбором сечений и расчетом узлов.
• Наличие специализированной технологической карты на монтаж конструкций каркаса.
• Полный комплект организационной документации, включая стройгенплан и календарный график строительства.
• Строгое соответствие действующим нормативным нормам ЕСКД и СПДС строительных вузов.
• Возможность частичного приобретения отдельных листов чертежей или конкретных глав расчетной записки.
