Диплом №1113 "Супермаркет торговой площадью 3900 кв.м в г. Благовещенск"

В рамках выпускной квалификационной работы рассматривается проект общеобразовательной школы. В отличие от объектов малоэтажной типовой застройки, где рассматривается проект 2 этажного жилого дома, данное сооружение относится к масштабным объектам социальной инфраструктуры с повышенными требованиями к эргономике, инсоляции и пожарной безопасности. Здание запроектировано с учетом современных требований к учебно-воспитательному процессу и обеспечивает условия для комфортного пребывания учащихся различных возрастных групп и преподавательского состава.

Объемно-пространственное построение объекта подчинено четкому функциональному разделению основных учебных и общешкольных блоков. Архитектурная композиция органично вписывается в окружающую застройку микрорайона. Проект разработан на основе нормативных требований СП и СанПиН, регулирующих проектирование школьных зданий. Выполненная дипломная работа демонстрирует комплексный подход к формированию образовательного пространства, отвечая запросам как современного проектирования, так и учебного процесса профильных кафедр ПГС.

В проекте всесторонне проработаны вопросы генерального плана участка, логистики движения школьников, зонирования рекреаций и спортивных площадок. Созданы безбарьерные условия для маломобильных групп населения, предусмотрены удобные входные группы и пути эвакуации. Данный проект выступает как эталонный шаблон проекта для выполнения студенческих разработок аналогичного функционального профиля.

Архитектурно-планировочное решение школьного здания основано на блочно-модульном принципе группировки помещений. В структуре объекта выделены учебные секции начальных классов, блоки старшей и средней школы, а также общешкольные зоны: столовая с пищеблоком, спортивный зал с раздевалками, актовый зал, библиотека и административный сектор. Такое распределение гарантирует минимальное пересечение разновозрастных потоков учащихся и соблюдение акустического режима в учебных классах.

Кабинеты и учебные классы ориентированы по сторонам света для обеспечения нормативной естественной освещенности и инсоляции. Широкие рекреационные коридоры служат не только для свободного транзита в перерывах между занятиями, но и выполняют роль дополнительных площадок активного отдыха. Высота этажей принята исходя из санитарных требований к объему воздуха на одного учащегося и комфортного размещения подвесных инженерных коммуникаций.

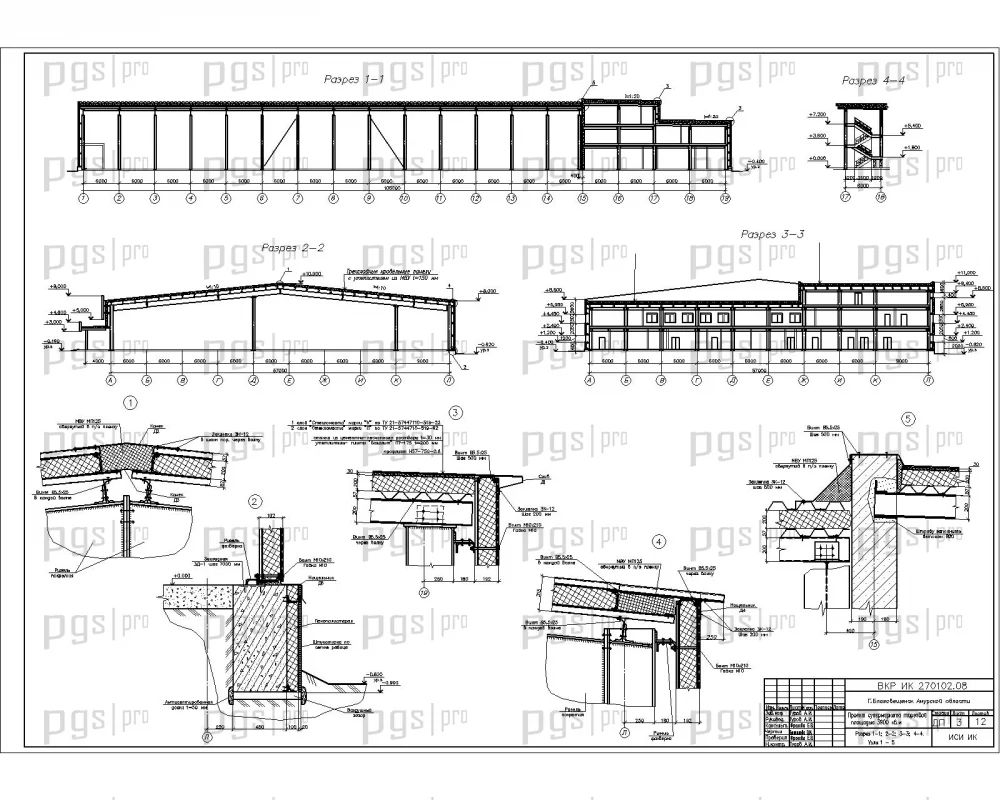

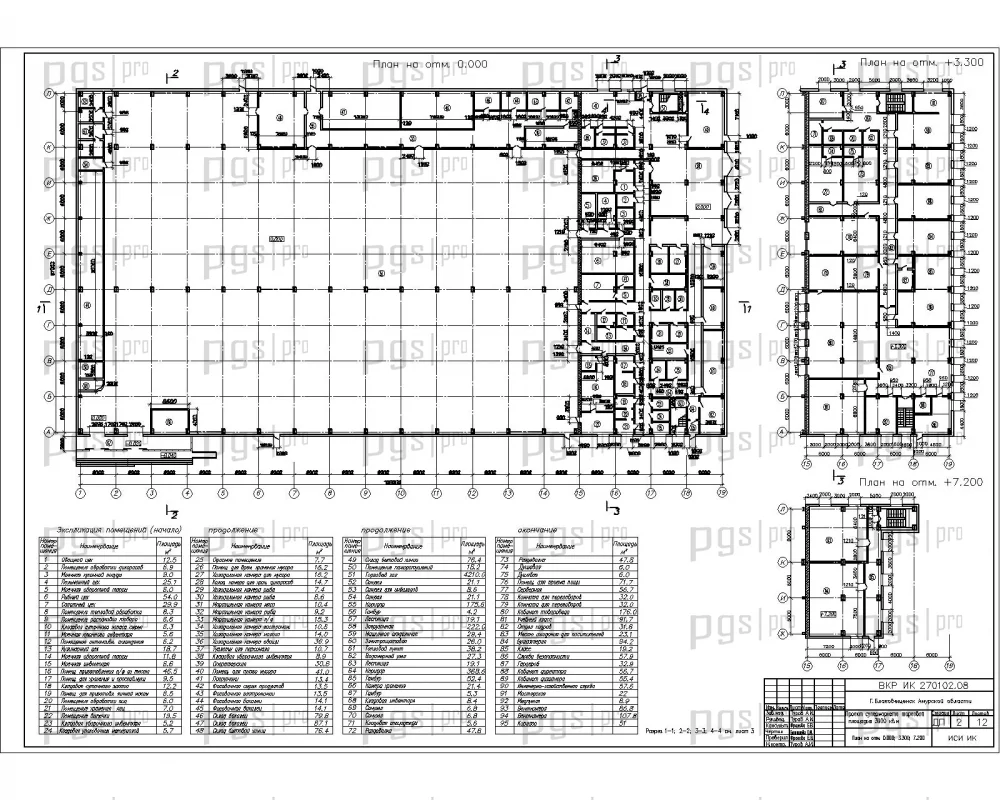

В графической части архитектурный раздел подробно отражен на нескольких листах AutoCAD формата DWG. Комплект включает поэтажные планы с экспликацией помещений, продольные и поперечные разрезы здания с нанесением высотных отметок, а также чертежи фасадов с ведомостью наружной отделки. Архитектурная часть содержит узлы сопряжения конструкций, фрагменты планов кровли и полов, что обеспечивает целостное представление об объемно-планировочной структуре объекта.

Конструктивная схема здания решена в виде рамно-связевого железобетонного каркаса. Пространственная жесткость, устойчивость и геометрическая неизменяемость объекта обеспечиваются совместной работой вертикальных колонн, диафрагм жесткости и жестких горизонтальных дисков междуэтажных перекрытий. Несущие элементы каркаса воспринимают сочетания вертикальных гравитационных и горизонтальных ветровых нагрузок, передавая усилия на фундаментное основание.

В качестве фундаментов приняты железобетонные конструкции, запроектированные с учетом физико-механических свойств грунтов площадки строительства и глубины промерзания. Междуэтажные перекрытия выполнены из сборных многопустотных железобетонных плит с устройством монолитных участков в зонах пропуска инженерных коммуникаций. Наружные стены представляют собой эффективные многослойные ограждающие конструкции, обеспечивающие требуемое сопротивление теплопередаче в соответствии с нормами тепловой защиты зданий.

Расчетно-конструктивная часть проекта выполнена в строгом соответствии с требованиями СП по проектированию бетонных и железобетонных конструкций. В пояснительной записке приведен детальный сбор постоянных и временных нагрузок, определены расчетные усилия в элементах каркаса, выполнен подбор рабочей арматуры для ключевых несущих элементов и проверены расчеты по предельным состояниям первой и второй групп. В чертежах КР представлены схемы армирования, спецификации арматурного проката и узлы стыковки элементов.

Организационно-технологический раздел дипломной работы посвящен детальной проработке процессов возведения здания. В проекте разработана комплексная технологическая карта на монтаж надземной части здания или производство монолитных железобетонных работ. Документ содержит калькуляцию затрат труда и машинного времени, технико-экономические показатели, схему организации рабочих мест и пооперационный контроль качества. Осуществлен обоснованный подбор монтажных кранов по требуемому вылету стрелы, высоте подъема крюка и грузоподъемности.

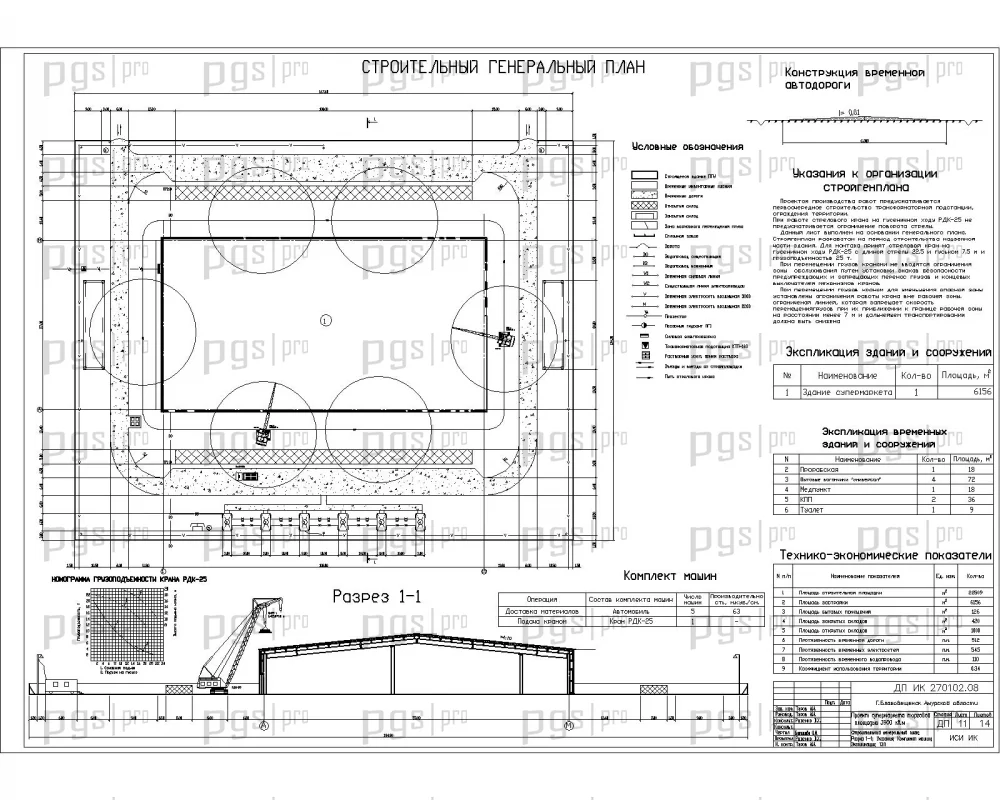

Строительный генеральный план (стройгенплан) разработан с учетом максимальной безопасности и рациональности строительной площадки. На чертеже четко обозначены опасные зоны работы грузоподъемных механизмов, временные автодороги со сквозным проездом, приобъектные склады сборных конструкций, бытовой городок строителей и точки подключения к временным инженерным сетям. Продуманы противопожарные разрывы и мероприятия по охране труда.

Календарное планирование строительства представлено сетевым или календарным графиком производства работ, увязывающим последовательность возведения здания. График оптимизирован по ресурсам, что обеспечивает равномерное движение рабочей силы и непрерывную загрузку строительной техники. Раздел технологии и организации подтверждает высокую квалификационную ценность проекта и демонстрирует реальную практическую применимость принятых решений.

Данный ПГС дипломный проект выделяется высоким качеством инженерной проработки и сбалансированным объемом проектной документации:

• Полноценный состав чертежей: 13 листов DWG в среде AutoCAD с детальной проработкой АР, КР и разделов стройгенплана.
• Исчерпывающий объем пояснительной записки на 149 листов, включающий расчетные обоснования и ведомости.
• Актуальная социальная тематика общеобразовательной школы с соблюдением требований СанПиН.
• Глубокий аналитический расчет железобетонных несущих конструкций каркаса.
• Детально разработанный организационно-технологический блок со стройгенпланом и технологической картой.
• Универсальность проектных решений, позволяющая использовать материал как готовый диплом ПГС или качественную базу для смежных тем.
• Наличие возможности частичного выкупа отдельных чертежей или глав расчетно-пояснительной записки.
