Диплом №1114 "Гостиница 3-х этажная в г. Клин"

В рамках данного проекта разработан проект здания общеобразовательной школы, ориентированный на создание комфортной и безопасной образовательной среды. В отличие от типовых жилых построек, таких как стандартный проект 2 этажного жилого дома, проектирование учебных комплексов требует учета строгих санитарно-гигиенических регламентов, специфических режимов инсоляции и противопожарных норм. Пространственная композиция здания гармонично вписывается в структуру жилого микрорайона, формируя выразительный архитектурный ансамбль.

Объемно-планировочная схема здания школы учитывает разделение учебных потоков по возрастным группам. В проект заложены развитые рекреационные зоны, современные классные комнаты, специализированные кабинеты естественных наук, актовый и спортивный залы, а также полноценный пищеблок со столовой. Данный готовый диплом ПГС демонстрирует высокий уровень проработки функциональных связей между блоками помещений.

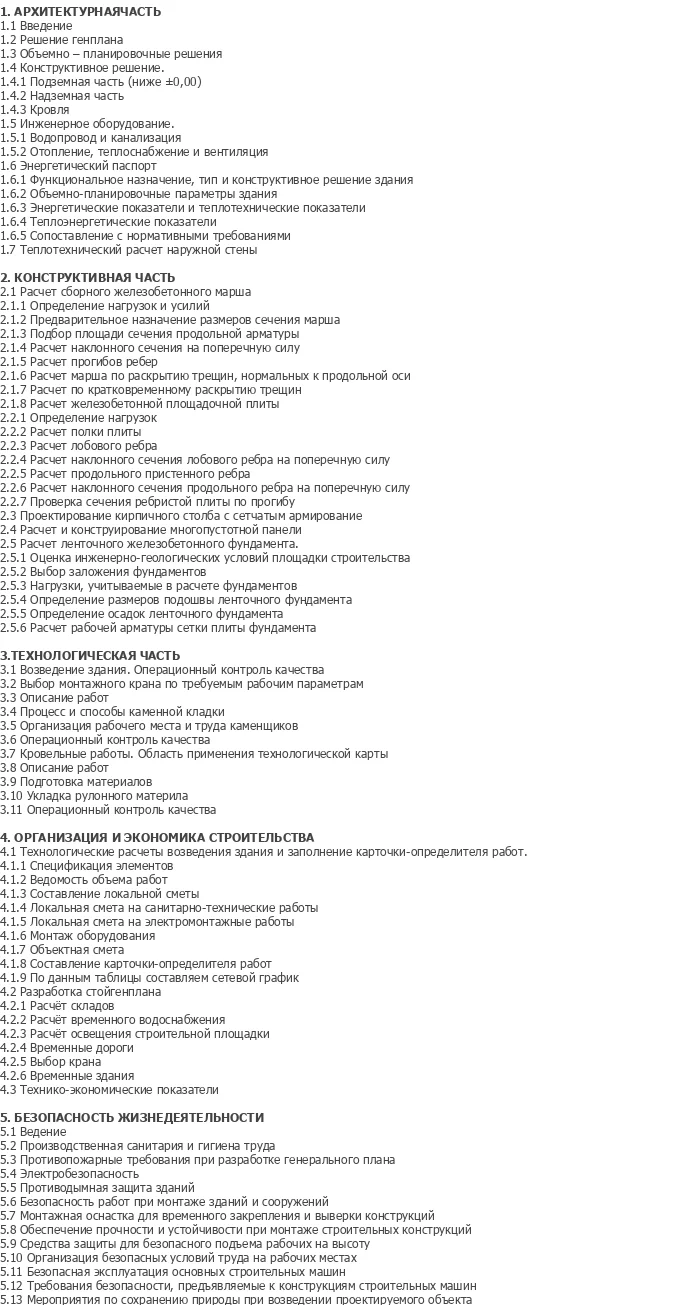

Пояснительная записка объемом 189 листов детально раскрывает архитектурно-строительные аспекты, инженерное обеспечение, расчетные предпосылки и экономические показатели проекта. Разработанный комплект служит превосходной базой для студентов и инженеров, которым необходим надежный шаблон проекта для подготовки к защите выпускной квалификационной работы.

Архитектурно-планировочные решения здания школы обеспечивают автономность младших классов и оптимальное взаимодействие общешкольных блоков. Главные входные группы оборудованы просторными вестибюлями, гардеробными отсеками и помещениями контроля доступа. Коридоры и рекреации запроектированы с нормативной шириной для беспрепятственной эвакуации людей в случае чрезвычайной ситуации.

Учебные секции сгруппированы с учетом наилучшей естественной освещенности. Проектом предусмотрено зонирование зальных помещений: спортивный зал с сопутствующими душевыми и раздевалками размещен обособленно для снижения акустической нагрузки на учебные аудитории. Пищеблок спроектирован с учетом поточности технологических процессов приготовления пищи и доставки продуктов.

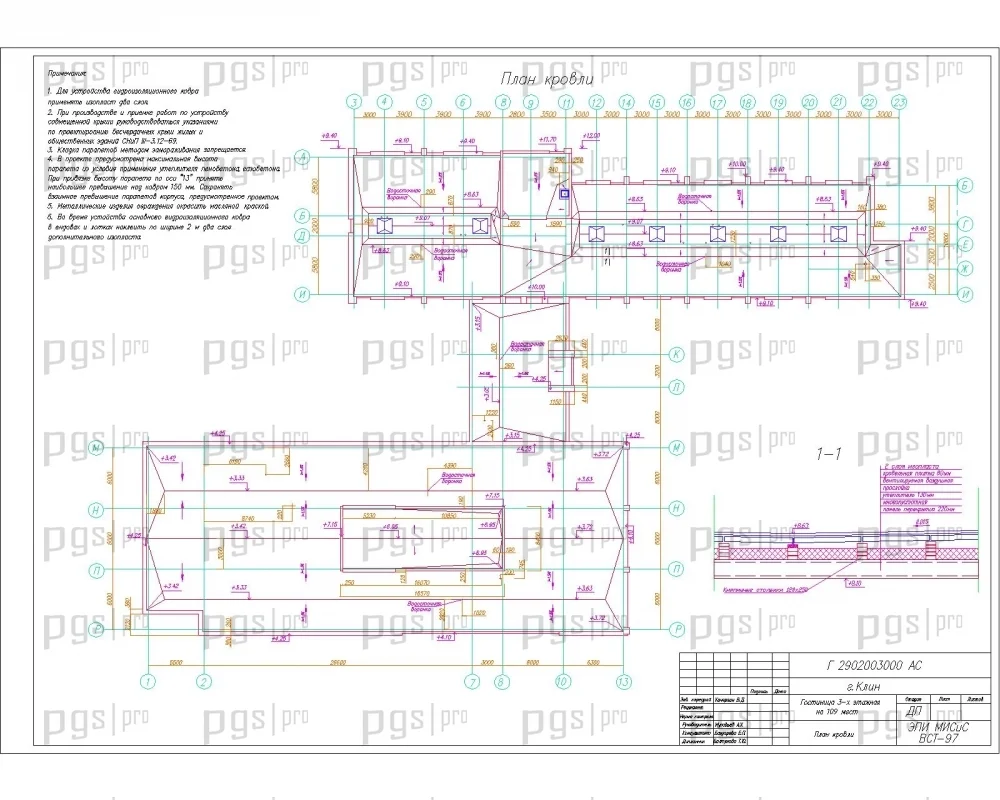

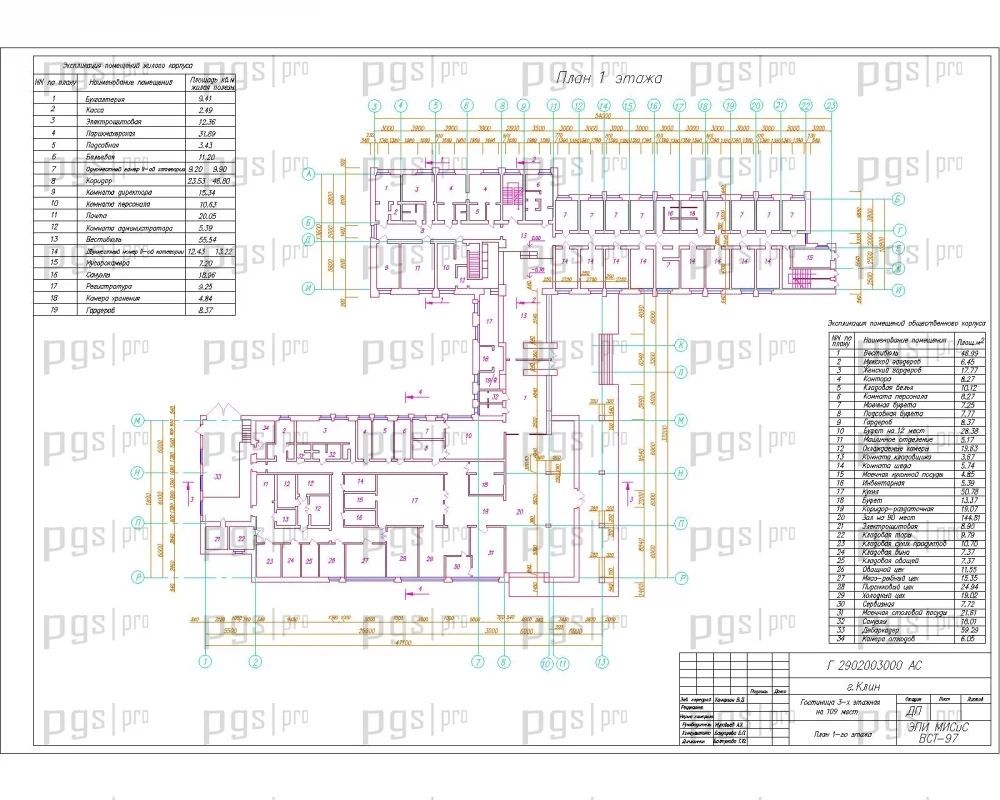

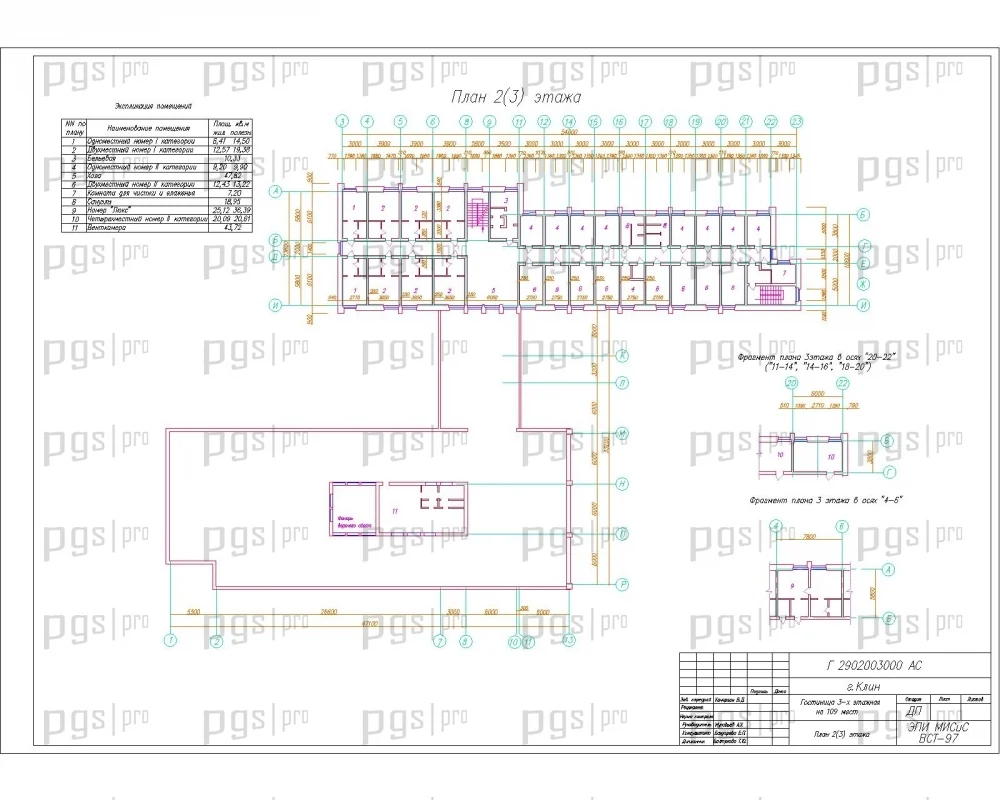

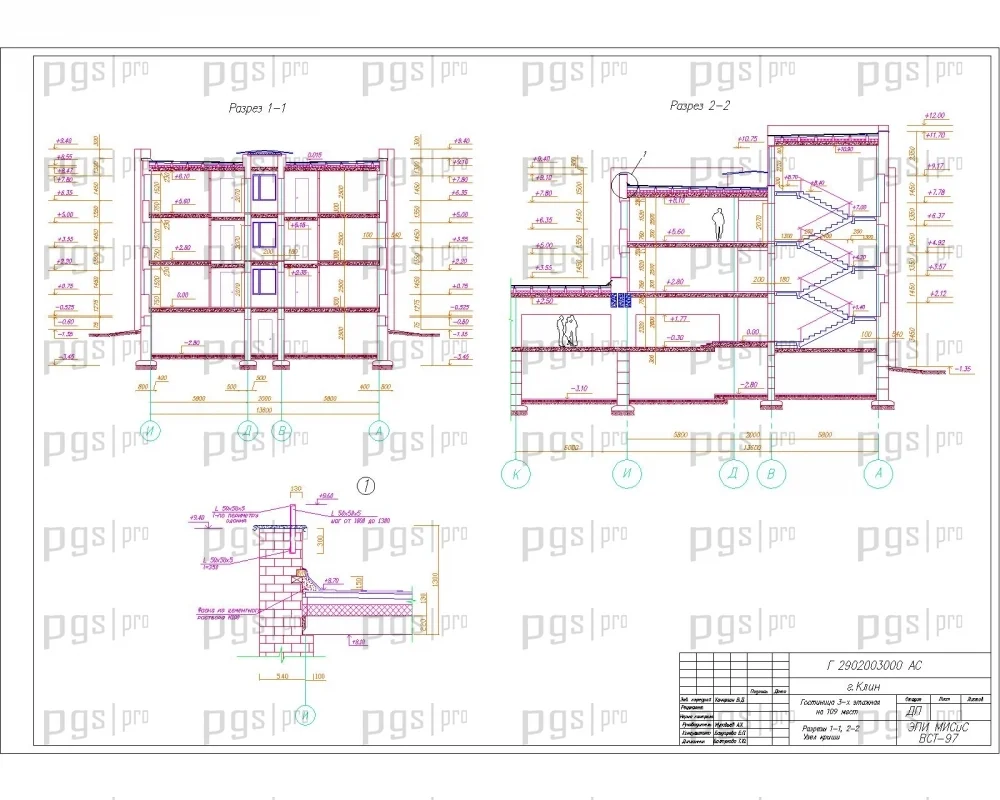

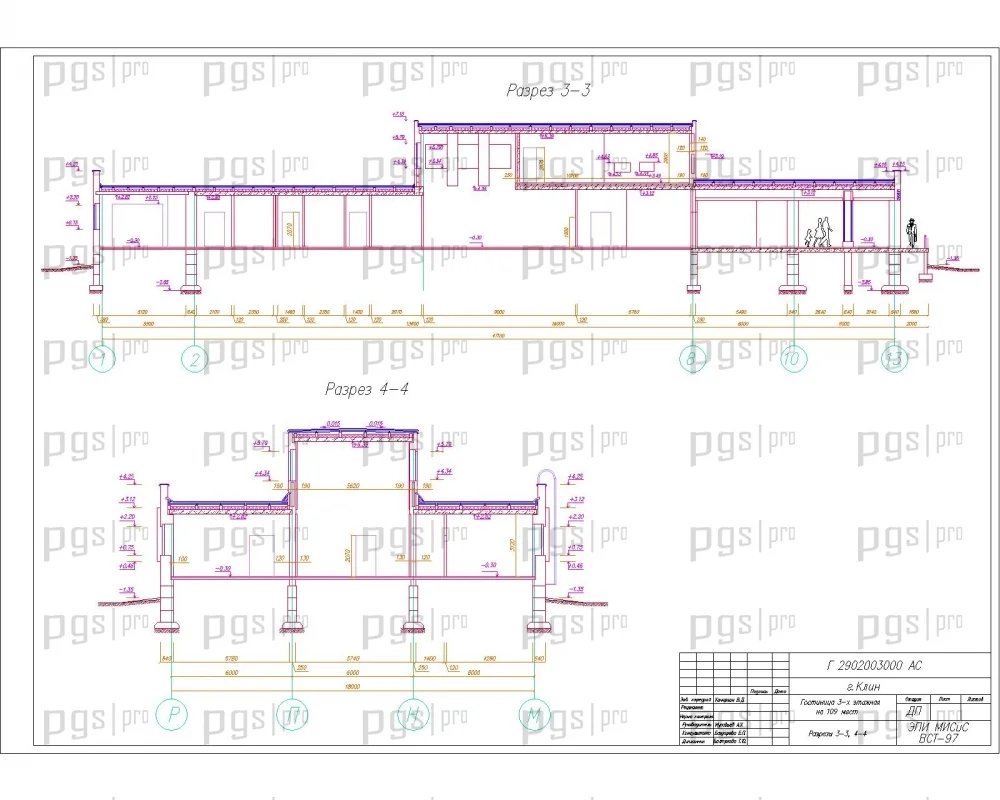

Архитектурная часть графического материала представлена чертежами планов этажей, фасадов и характерных разрезов с высотными отметками. Детально показаны узлы сопряжения ограждающих конструкций, экспликации помещений, ведомости заполнения проемов и спецификации отделочных материалов, что дает полное представление о проектных параметрах объекта.

Несущая система здания представляет собой каркасную/рамно-связевую конструктивную схему. Пространственная жесткость и геометрическая неизменяемость сооружения обеспечиваются совместной работой вертикальных колонн, диафрагм жесткости и жестких горизонтальных дисков междуэтажных перекрытий. Каркас рассчитан на восприятие расчетных сочетаний постоянных, временных и ветровых нагрузок.

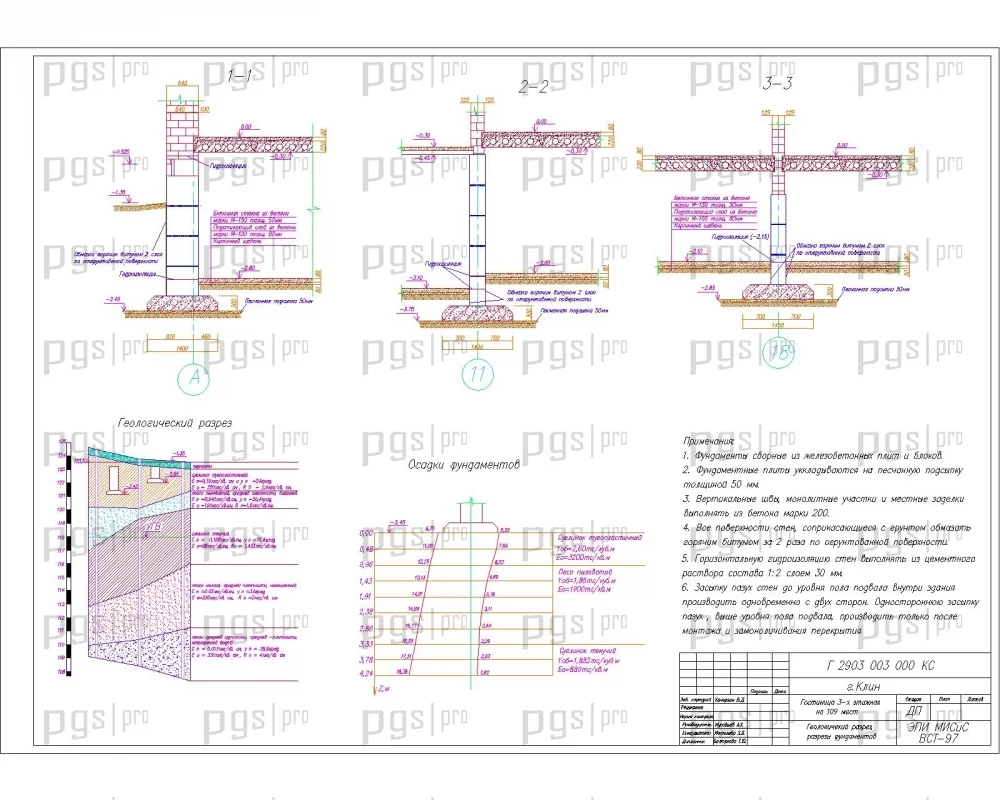

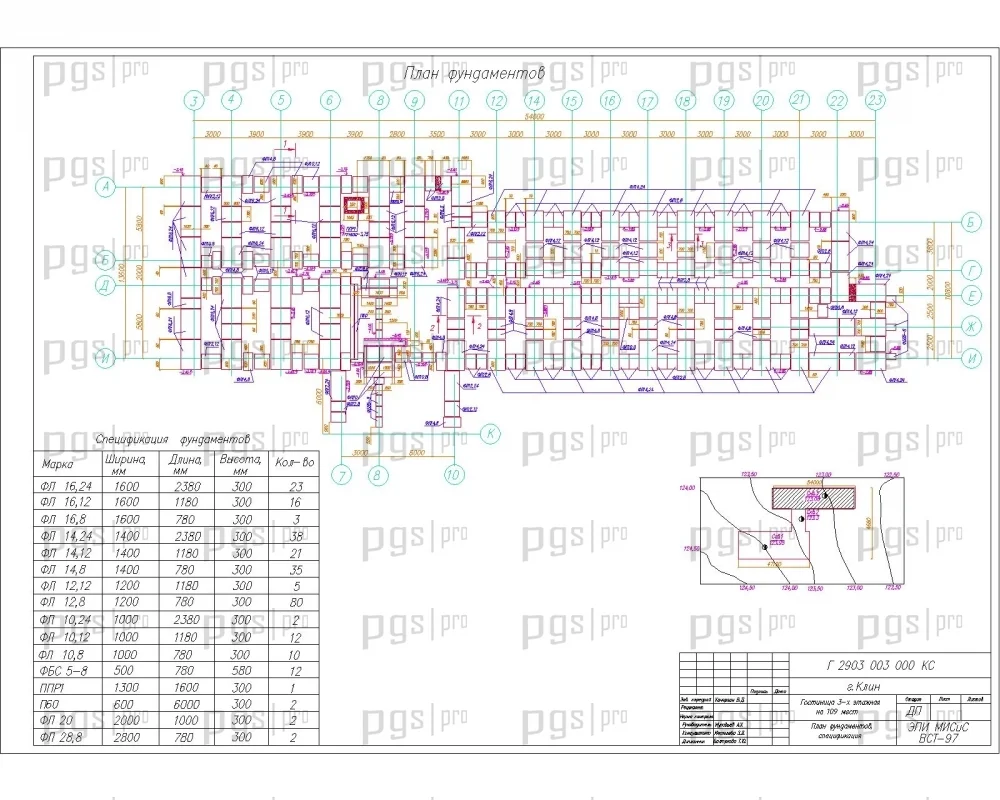

В проекте детально разработаны основания и фундаменты на естественном грунтовом основании. Наружные стены запроектированы с применением современных теплоизоляционных материалов, гарантирующих нормативное сопротивление теплопередаче. Междуэтажные перекрытия выполнены из железобетонных плит с монолитными участками в зонах прохождения вентиляционных шахт и коммуникационных каналов. Кровля принята плоской, с надежным гидроизоляционным ковром и системой внутреннего водостока.

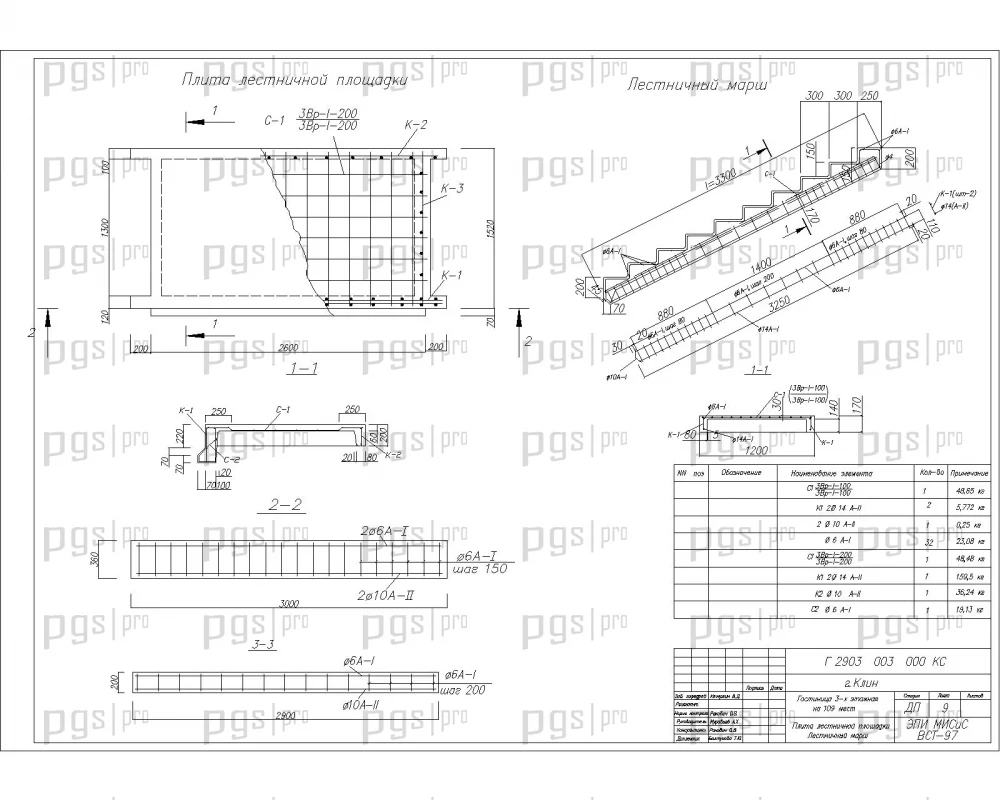

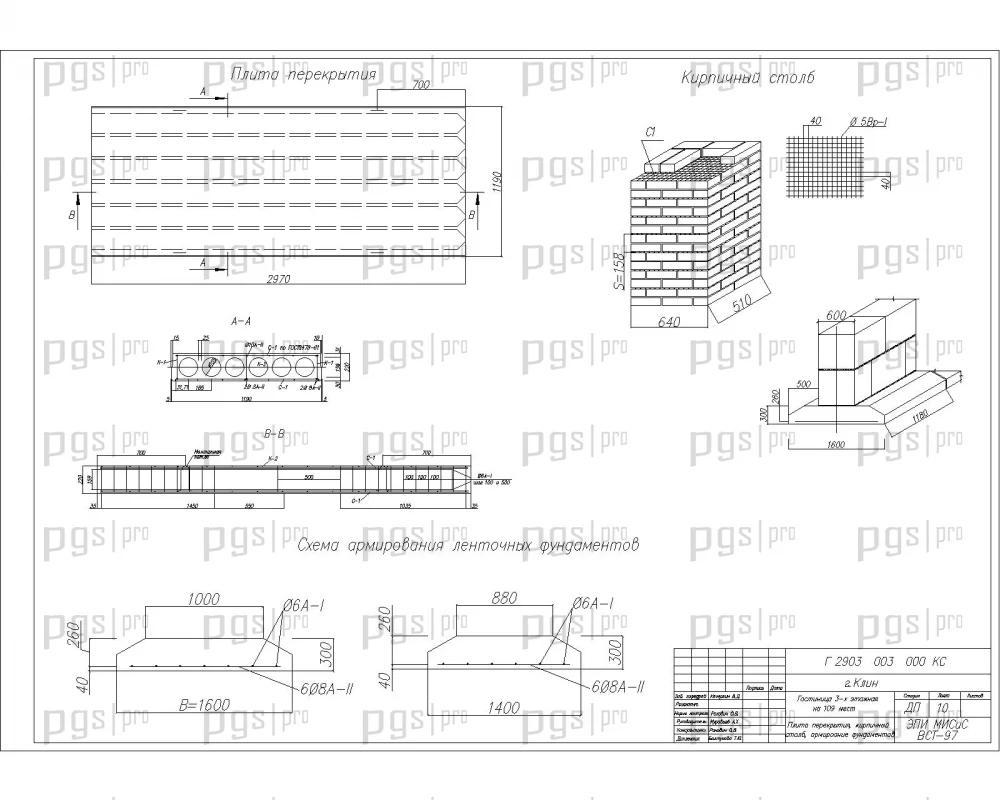

Расчетно-конструктивный раздел записки включает сбор действующих нагрузок, статический расчет несущих элементов, а также проверку сечений по первой и второй группам предельных состояний. На чертежах раздела КР приведены схемы армирования конструктивных элементов, спецификации стали и узлы сопряжения несущих деталей.

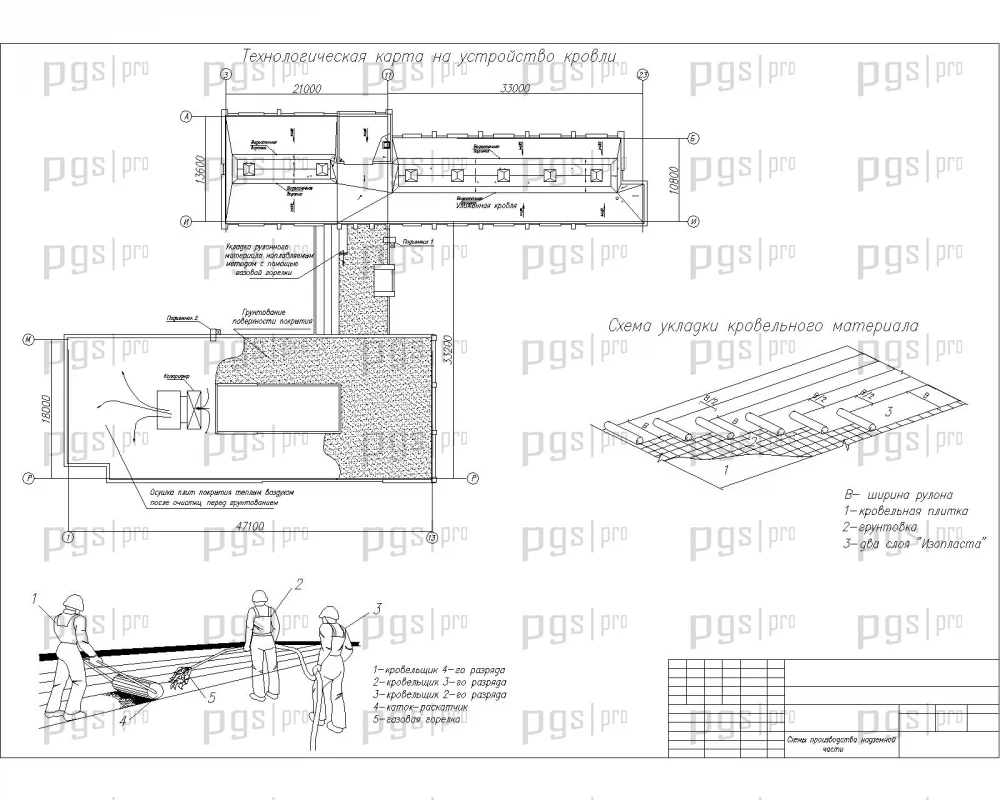

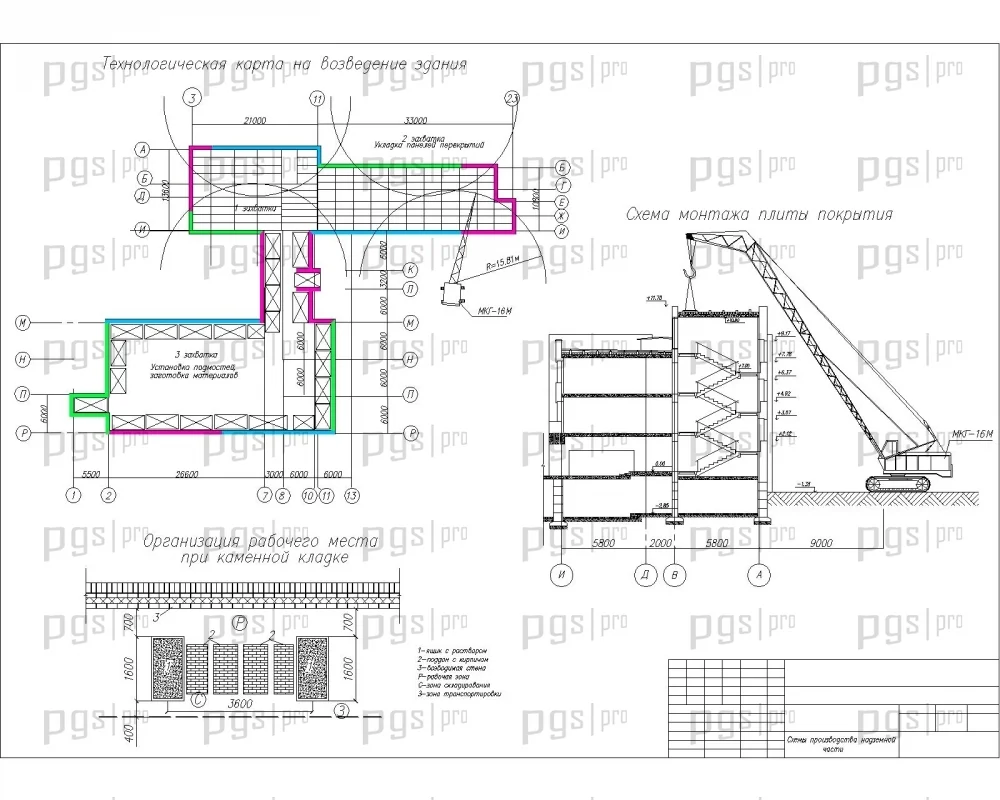

Технологический раздел ВКР включает в себя комплекс организационно-технологических решений, обеспечивающих поточное возведение объекта. Разработаны специализированные технологические карты на ведущие строительные процессы, включая каменную кладку и устройство совмещенной рулонной кровли. Карты содержат схемы организации рабочих мест, ведомости потребности в машинах и механизмах, а также требования к контролю качества работ.

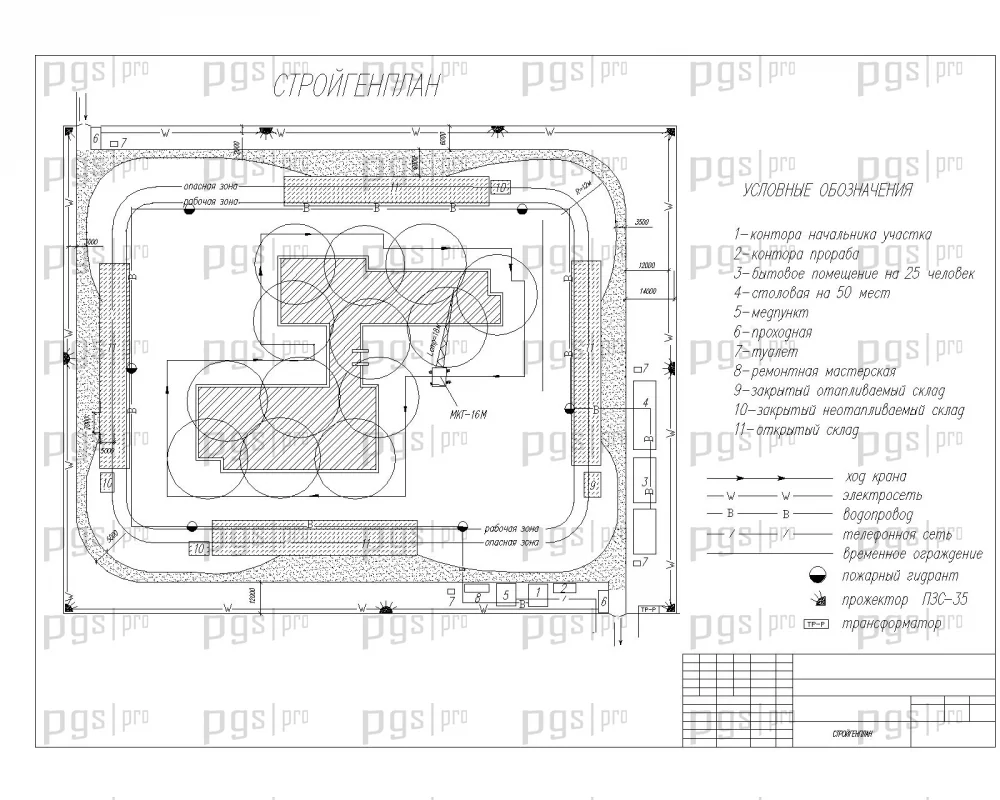

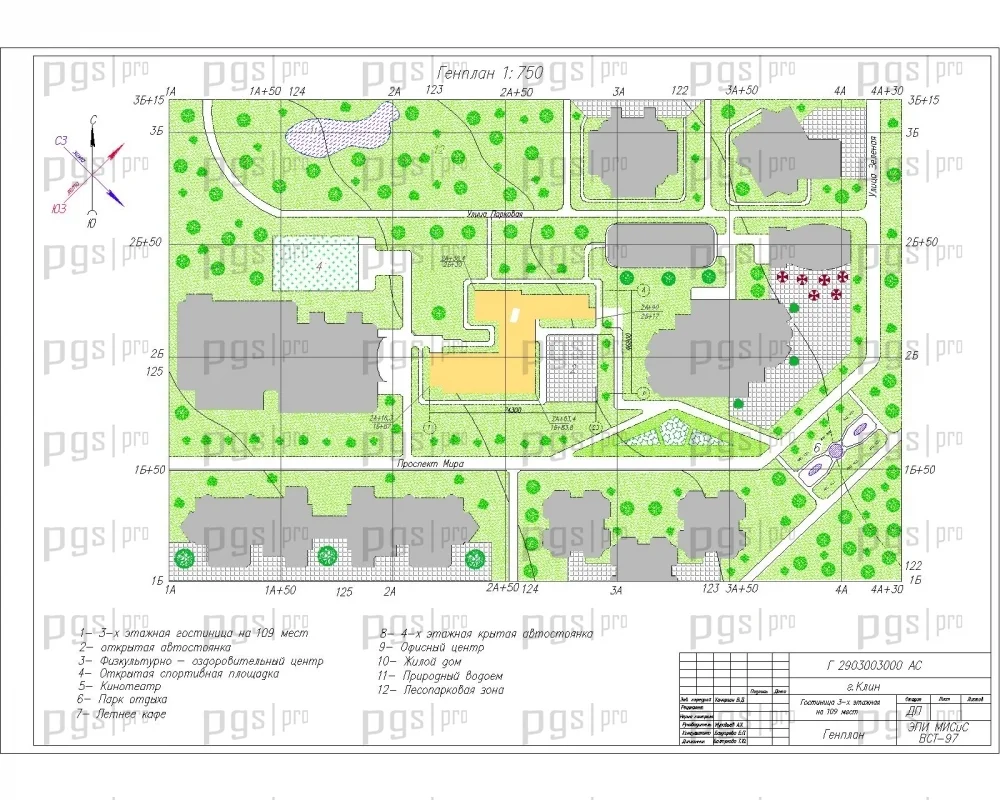

В составе проекта выполнен строительный генеральный план (стройгенплан) на период возведения надземной части. На чертеже обозначены зоны действия монтажных кранов, временные внутриплощадочные дороги, площадки складирования строительных конструкций и бытовой городок. Особое внимание уделено мероприятиям по технике безопасности и охране труда при производстве строительно-монтажных работ.

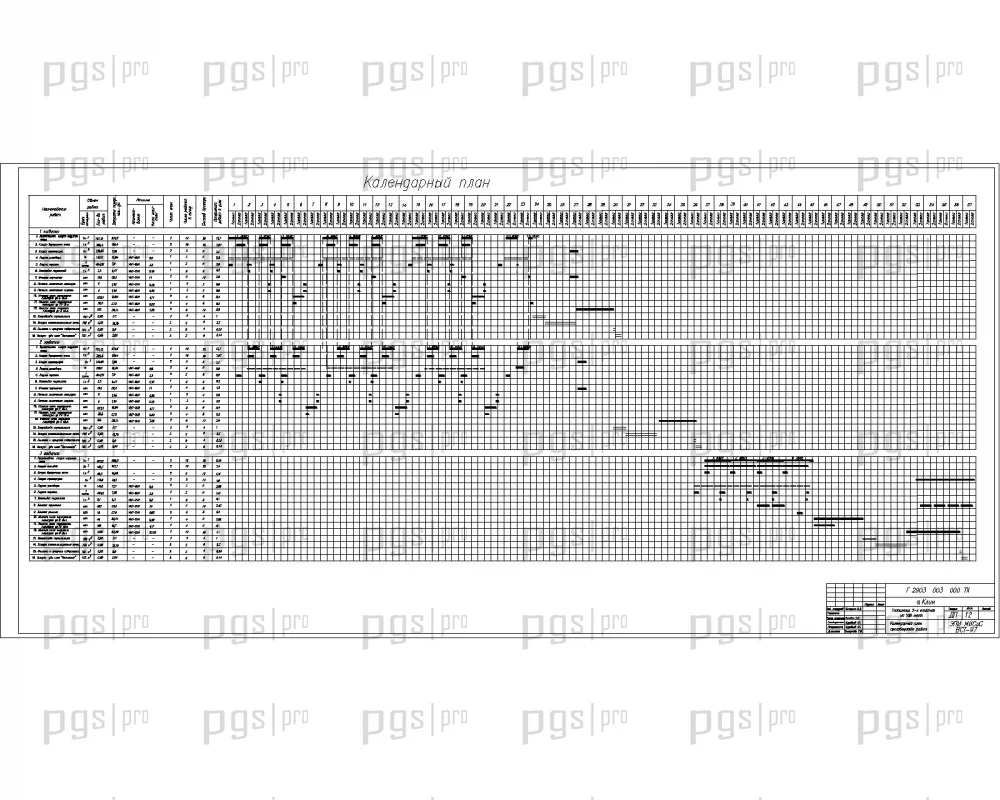

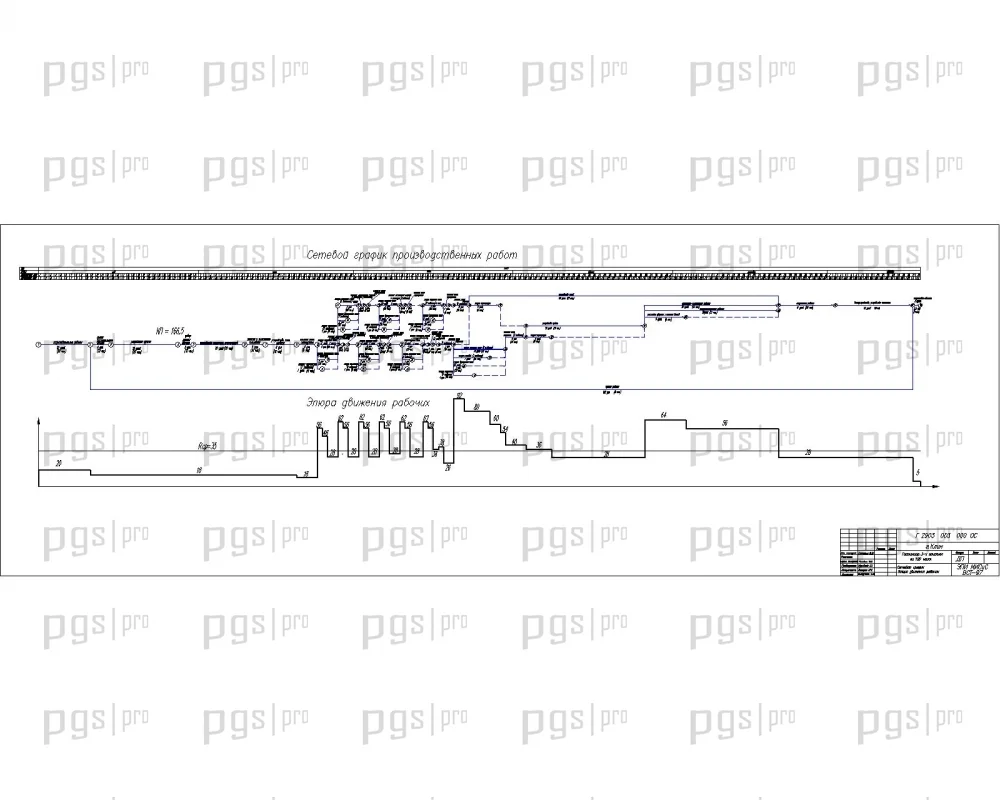

Календарный план строительства увязывает выполнение работ во времени с оптимизацией использования трудовых ресурсов и строительной техники. В экономической части приведен сводный сметный расчет стоимости строительства объекта, составленный в действующих нормативных базах. Данная проработанная дипломная работа демонстрирует высокий инженерный уровень исполнения разделов ТОСП.

Представленный проект общеобразовательного учреждения обладает рядом существенных преимуществ для использования в учебных и практических целях:

• Обширная графическая часть из 15 чертежей формата DWG в программе AutoCAD.
• Глубокая проработка пояснительной записки объемом 189 листов в редакторе MS Word.
• Наличие специализированных технологических карт на каменную кладку и устройство кровли.
• Полноценный раздел сметной документации с расчетом стоимости строительства.
• Детальный строительный генеральный план и календарный график производства работ.
• Актуальная социальная тематика проектирования крупного школьного комплекса.
• Возможность частичного приобретения отдельных глав пояснительной записки или чертежей.
